专题18 生活用电
一、思维导图
二、新课标要求
3.4.7 了解家庭电路的组成。有安全用电和节约用电的意识。
三、知识梳理与典例
一、家庭电路

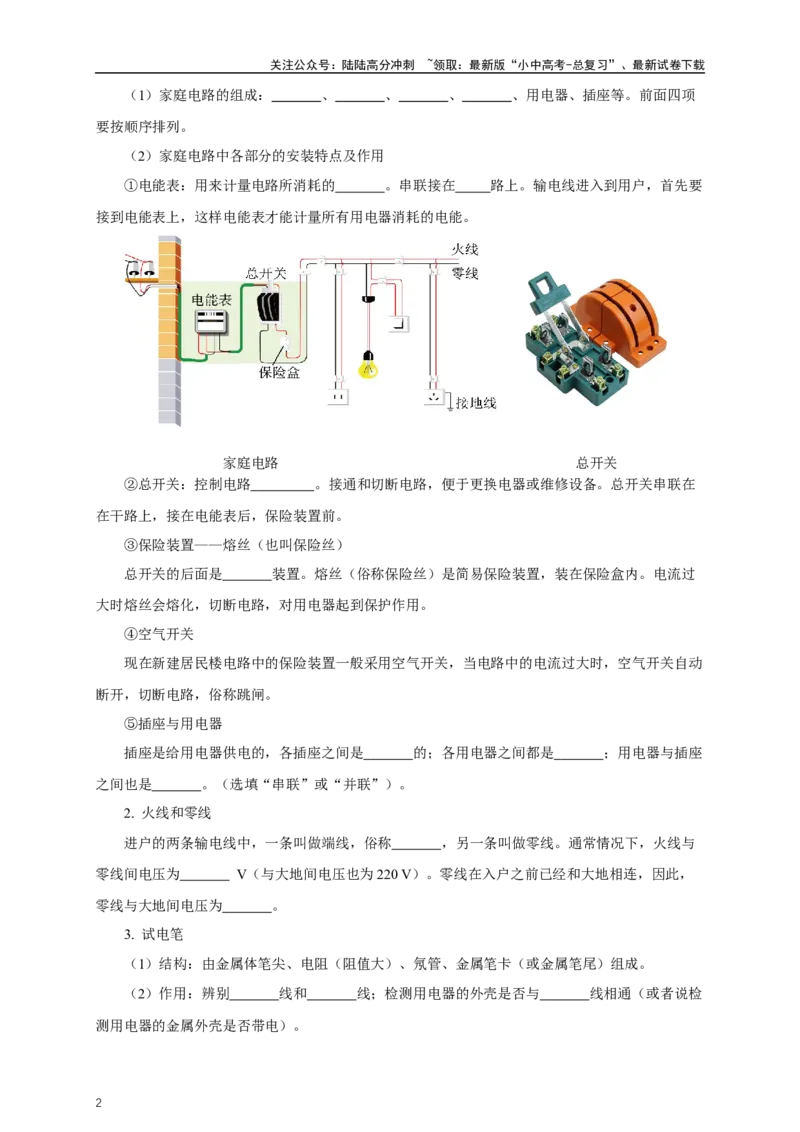

1. 家庭电路的组成
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）家庭电路的组成： 、 、 、 、用电器、插座等。前面四项
要按顺序排列。
（2）家庭电路中各部分的安装特点及作用
①电能表：用来计量电路所消耗的 。串联接在 路上。输电线进入到用户，首先要
接到电能表上，这样电能表才能计量所有用电器消耗的电能。
家庭电路 总开关
②总开关：控制电路 。接通和切断电路，便于更换电器或维修设备。总开关串联在
在干路上，接在电能表后，保险装置前。
③保险装置——熔丝（也叫保险丝）
总开关的后面是 装置。熔丝（俗称保险丝）是简易保险装置，装在保险盒内。电流过
大时熔丝会熔化，切断电路，对用电器起到保护作用。
④空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，当电路中的电流过大时，空气开关自动
断开，切断电路，俗称跳闸。
⑤插座与用电器
插座是给用电器供电的，各插座之间是 的；各用电器之间都是 ；用电器与插座
之间也是 。（选填“串联”或“并联”）。
2. 火线和零线
进户的两条输电线中，一条叫做端线，俗称 ，另一条叫做零线。通常情况下，火线与
零线间电压为 V（与大地间电压也为220 V）。零线在入户之前已经和大地相连，因此，
零线与大地间电压为 。
3. 试电笔
（1）结构：由金属体笔尖、电阻（阻值大）、氖管、金属笔卡（或金属笔尾）组成。
（2）作用：辨别 线和 线；检测用电器的外壳是否与 线相通（或者说检
测用电器的金属外壳是否带电）。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）使用方法
正确的使用方法 错误的使用方法
①手拿试电笔，手指按住金属笔卡（或金属笔尾），使 接触被测导线（手指千万不能
碰到笔尖金属体）。
②试电笔辨别火线与零线
手拿试电笔，手指按住笔卡（或金属笔尾），使笔尖接触被测导线。如果氖管发光，则接触的
是 线；如果氖管不发光，则接触的是 线。
（4）原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过
试电笔和人体，所以试电笔氖管 ；由于流过该通路的电流很小，对人体不会造成伤害。如
果接触的是零线，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
4. 三线插头和漏电保护器
（1）两孔插座与三孔插座
①两孔插座的连接：左孔接 线，右孔接 线。
②三孔插座的连接：上孔接 线、左孔接 线、右孔 火线（左零右火上接地）。
③两孔插座与三孔插座的使用场景
两孔插座：适用于外壳绝缘的用电器和设备，结构简单，连接方便。
三孔插座：用电器适用于外壳为金属的用电器，能在用电器外壳带电时起保护作用。
（2）三线插头
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线（L），一条接零线（N），插
头上标着E的导线和用电器的 相连，插座上相应的导线和室外的 相连。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）接地
用电器的金属外壳接地可以防触电，从以下两个角度理解：
①将三线插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与
地线连接起来了。这时人接触用电器的金属外壳，相当于接触地线，不会发生触电危险。
②若用电器金属外壳与火线相通，由于人体电阻远大于导线电阻，这就相当于导线将人体短路
了，故电流由导线流入大地，而不会流过人体。
（3）漏电保护器
①作用：当电路中发生漏电或站在地上的人不小心接触了 ，电流经过人体流入大地，
这时，总开关上的“漏电保护器”会迅速切断 ，对人身起到保护作用。
②原理：如图所示是安装了漏电保护器的家庭电路。当电路处于正常工作状态时，图线路中A
点和B点的电流 ，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、
大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流 ，漏电
保护器会迅速切断电路，从而起到保护作用（选填“相等”或“不相等”）。
（3）空气开关与漏电保护器的区别
①空气开关的作用：当电路中的电流超过规定大小时，空气开关会 ，切断电源，从而保
护电路。
②漏电保护器的作用：当电路中发生 或站在地上的人不小心接触了 ，电流经过人
体流入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
【例题1】如图是揭阳某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．零线和地线之间电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【例题2】图为小明家里住宅内配电系统方框图。下列说法正确的是（ ）
A．空气开关A的额定电流比B的额定电流大
B．家庭电路中电能表属于大功率用电器
C．空调和电灯串联接在家庭电路中
D．有金属外壳的用电器应使用两孔插座
【例题3】小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，
部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
【例题4】（多选题）如图是家庭电路中常见的元件和用电器，下列说法不正确的是（ ）
A．图甲中洗衣机金属外壳与图中字母E的导线相连，目的是洗衣机漏电时保护人的安全
B．图乙中的空气开关能在家庭电路中电流过大时切断电路，对电路起到保护作用
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．图丙中的测电笔可以用来检验物体表面是否带有电荷，以免因误触发生触电事故
D．图丁中断开开关，手接触点M时不会触电
二、家庭电路中电流过大的原因
1. 家用电器的总功率对家庭电路的影响
（1）家用电器的总功率
家庭电路中，家用电器的总功率和各用电器的功率之间的关系
P = P+ P + …+ P
1 2 n
可见，同时工作的用电器越多，尤其是同时工作的大功率用电器越多，电路的 就越大。
（2）电路中的电流与家用电器总功率的关系
根据P =UI，得I=P/U，因为家庭电路中的电压220V是一定的，所以用电器总电功率越大，
电路中的 就越大。
结论：用电器的 过大是家庭电路中电流过大的原因之一。
（3）家用电器的总功率对家庭电路的影响
即使每个用电器的功率不算很大，如果很多用电器同时使用，它们的总功率也会相当可观，电
路中的总电流也可能超过安全值。根据焦耳定律可知，产生的热量就越多，会引起线路故障，甚至
发生火灾。因此，电路中同时使用的用电器不能太多。
为防止家庭电路出现总功率过大现象，家庭用电时，要注意：
① 用电器不要同时使用；
②对于空调、电暖器、电热水器等功率较大的用电器，应采用独立供电的方式，即一条线路专
供一大功率的用电器使用。
2. 短路对家庭电路的影响
（1）短路是家庭电路中电流过大的另一原因
【演示实验】如图所示，断开开关，用导线将A、B两点起来，闭合开关观察发生的现象。
【实验现象】保险丝快速 。
【现象分析】当用导线将A、B两点连接起来时，火线与零线直接相连，发生短路，由于导线
的电阻很小，电源电压为220V不变，根据I=U/R可知，短路时电路中的电流非常大。由
Q = 可知，保险丝会产生大量的热量，温度急剧升高，快速熔断。
【实验结论】 是家庭电路中电流过大的另一个原因。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）造成家庭电路中短路的原因
家庭电路中的短路就是直接或间接将 与零线连通，通常有下列情况：
①人为原因。如在电路安装中不细心造成火线和零线连通。
②使用问题。如电线绝缘层破损，或者是使用时间长，或者是使用环境恶劣，使得导线绝缘层
老化，用电器和插座进水造成火线和零线连通。
③元件损坏。例如设备绝缘材料老化，设计、制造、安装、维护不良等造成的设备缺陷发展为
短路。
（3）短路对家庭电路的影响
根据前面学过的知识可知，由于导线的电阻很 ，短路时电路中的电流非常 ，会
产生大量的热，使导线的温度急剧升高，很容易造成火灾。
3. 保险丝

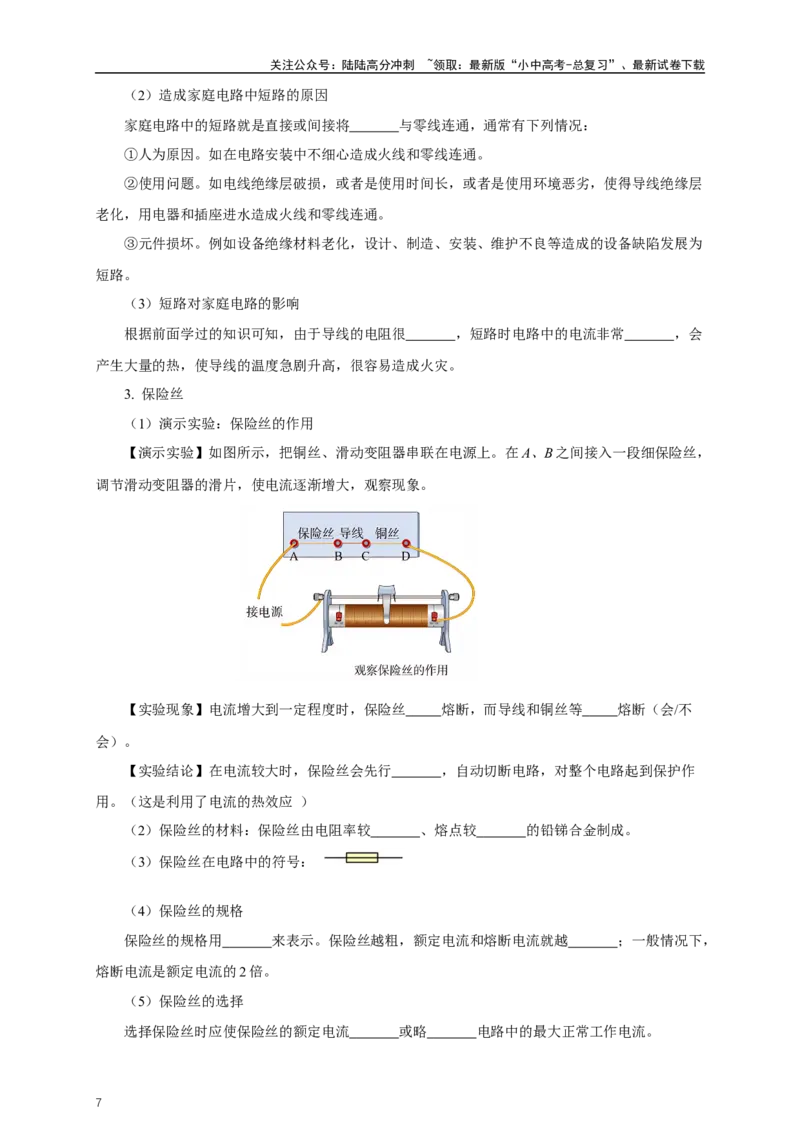

（1）演示实验：保险丝的作用
【演示实验】如图所示，把铜丝、滑动变阻器串联在电源上。在A、B之间接入一段细保险丝，
调节滑动变阻器的滑片，使电流逐渐增大，观察现象。
【实验现象】电流增大到一定程度时，保险丝 熔断，而导线和铜丝等 熔断（会/不
会）。
【实验结论】在电流较大时，保险丝会先行 ，自动切断电路，对整个电路起到保护作
用。（这是利用了电流的热效应 ）
（2）保险丝的材料：保险丝由电阻率较 、熔点较 的铅锑合金制成。
（3）保险丝在电路中的符号：
（4）保险丝的规格
保险丝的规格用 来表示。保险丝越粗，额定电流和熔断电流就越 ；一般情况下，
熔断电流是额定电流的2倍。
（5）保险丝的选择
选择保险丝时应使保险丝的额定电流 或略 电路中的最大正常工作电流。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（6）家庭电路中常见保险丝的安装
保险丝通常串联安装在 之后的进户线上。也可以只接在一根火线上。
（7）空气开关
现在新建居民楼电路中的保险装置已经不再使用保险丝，而是用起保险作用的 代替。
空气开关安装在 后，当电路中的 过大时，空气开关自动断开，切断电路。
【例题1】学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜
生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的______（填
“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图____；
如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是_______（填“用电
器的总功率过大”或“短路”）。
【例题2】如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔
检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
【例题3】严寒的冬天即将来临，明明家新购置了一台1kW的空调。已知他家原有电器的总功
率是5600W，电能表上标有“220V 10（40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
三、安全用电
1. 电压越高越危险
（1）影响电对人体造成的伤害程度的因素：通过人体 的大小及其持续 。
（2）电压越高越危险
①由欧姆定律I=U/R可知，加在人体两端的电压越大，通过人体的电流就越 ，对人体的
伤害就越 。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②经验证明：只有不高于 V的电压才是安全的。
③我国家庭电路的电压是 V，工厂用的动力电路的电压是 V，高压输电线路的电压
高达 10～500kV。
④人体的电阻是可变的：通常情况下，人体的电阻约为104～105Ω；在皮肤潮湿时，人体的电
阻变 ，约为103Ω。
2. 常见的触电事故
（1）触电事故：当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，
就会发生 事故。
（2）低压触电的两种形式： 触电、 触电。
单线触电
（3）高压触电的两种形式
① 触电：如图甲所示，人体靠近高压带电体时，容易产生电弧触电。
② 触电：如图乙所示，如果高压输电线掉落在地上，当人经过这个区域时，两脚之间
存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电
事故。
（5）触电急救的原则
首先切断 ，或用一根 将电线挑开，尽快使触电者脱离电源。
（6）漏电保护器的作用
若发生的是单线触电，两根线电流有较大偏差，漏电保护器自动跳闸， 对触电者起到
保护作用；若发生的是双线触电，两线电流几乎没有偏差，这时漏电保护器 起到保护作用
（选填“能”“不能”）。
3. 安全用电原则
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）安全用电原则
①不接触 带电体，不靠近 带电体；
②更换灯泡、搬动电器前应断开 。
③不弄湿用电器，不损坏 ；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
（2）电路元件的安装原则
①保险丝必须安装在 线上；
②开关接在用电器与 线之间；
③螺口灯泡的螺旋套一定要接在 线上，其顶部的金属片接 线。
④有金属外壳的用电器要使用三角插头和三孔插座，使金属外壳接 。
4. 注意防雷
（1）雷电的实质：雷电是大气中一种剧烈的 现象。
（2）避雷针
高大建筑的顶端都有针状的金属物，通过很粗的金属线与 相连，可以防雷，叫做 。
避雷针的原理是：利用针状金属物的 ，将云层所带的电导入 ，避免因雷电引发事故。
古代建筑物上的铁制装饰物也起到了 的作用，高压输电铁塔上最上面的两根导线也是用来
的。
（3）雷电灾害及预防
自古以来，雷电灾害就时有发生。发生在2007年5月大兴安岭的森林大火的“元凶”也是雷
击。雷击伤人的事时有发生，日常生活中注意防雷非常重要。雷雨时，人在开阔地行走，不要举着
雨伞或肩扛长的金属物，最好找一个低洼处，双脚 ，尽可能降低 。在山区遇到雷雨时，
最好进入山洞避雨，但不要触及洞壁，同时双脚并拢，避免接触电压和跨步电压之害。在山区旅游
时，遇雷雨躲入旅游车厢内最安全，但进入车厢时不要接触金属部分。

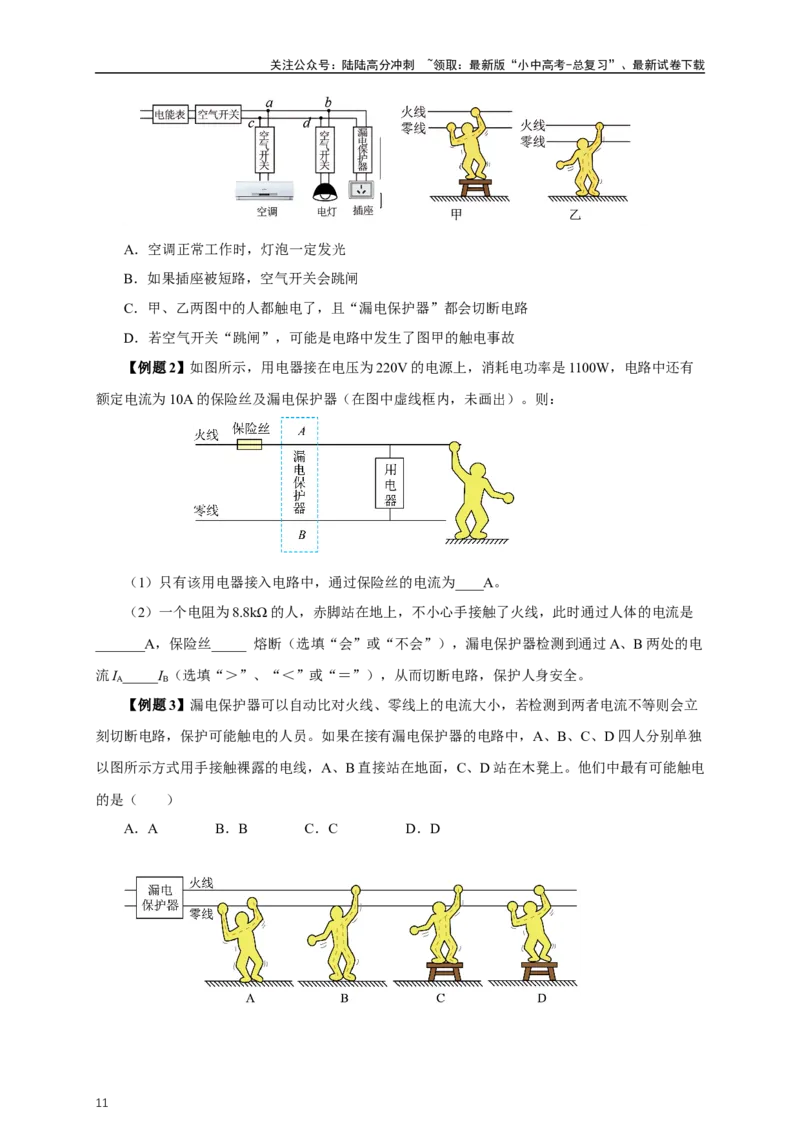

【例题1】如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（ ）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
【例题2】如图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有
额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。则：
（1）只有该用电器接入电路中，通过保险丝的电流为____A。
（2）一个电阻为8.8kΩ的人，赤脚站在地上，不小心手接触了火线，此时通过人体的电流是
_______A，保险丝_____ 熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电
流I _____I （选填“＞”、“＜”或“＝”），从而切断电路，保护人身安全。
A B
【例题3】漏电保护器可以自动比对火线、零线上的电流大小，若检测到两者电流不等则会立
刻切断电路，保护可能触电的人员。如果在接有漏电保护器的电路中，A、B、C、D四人分别单独
以图所示方式用手接触裸露的电线，A、B直接站在地面，C、D站在木凳上。他们中最有可能触电
的是（ ）
A．A B．B C．C D．D
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
四、综合练习
1. . 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电
路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
2．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，
下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关

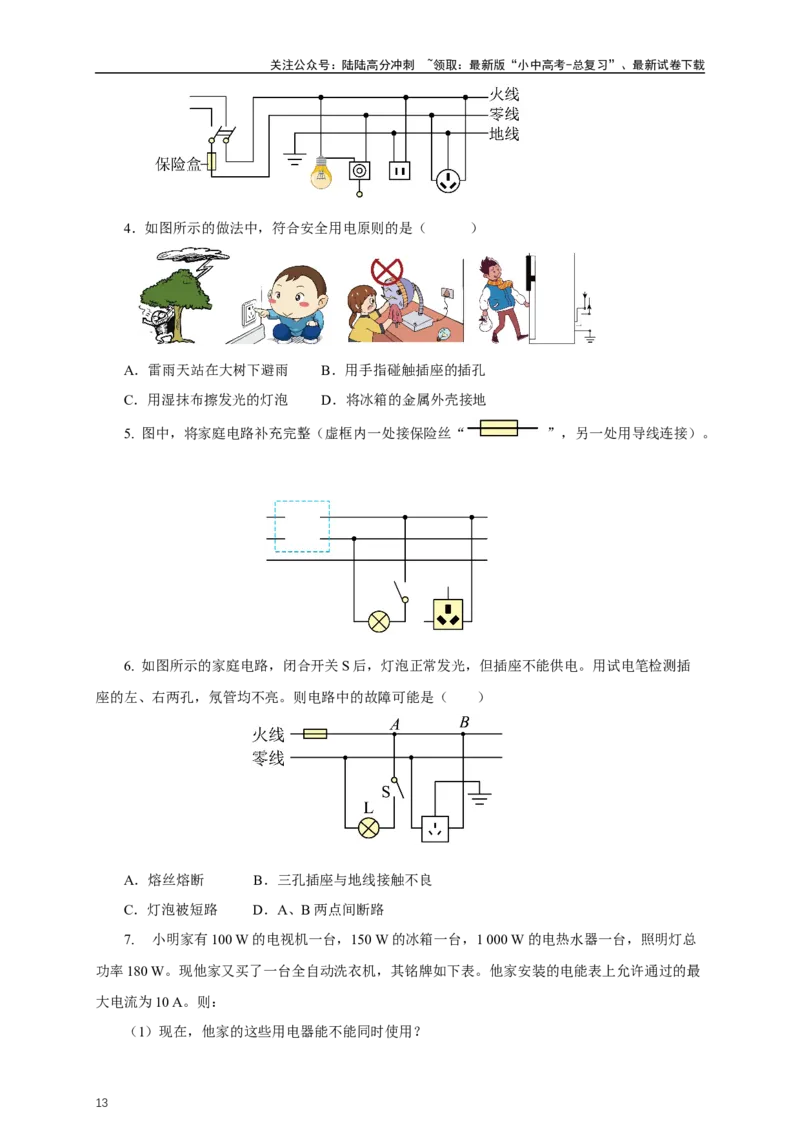

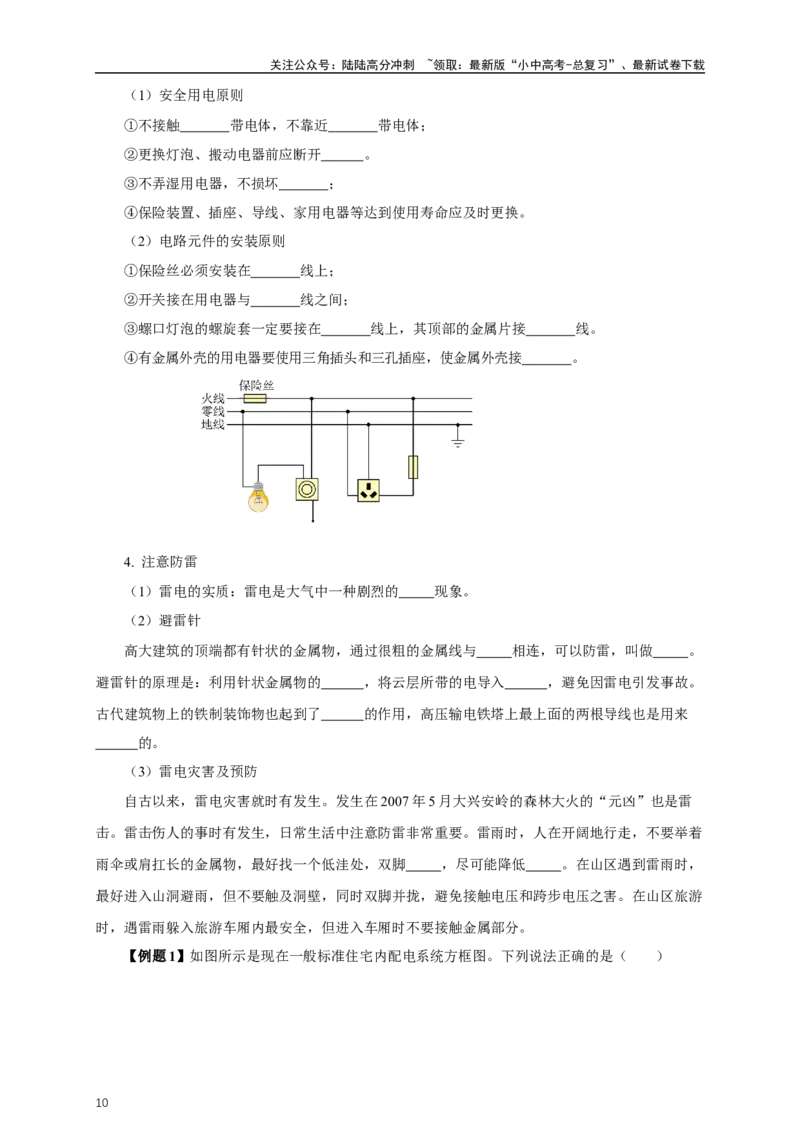

3. 如图所示是小明同学设计的家庭电路图，对此分析下列错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能由于台灯插头短路
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4．如图所示的做法中，符合安全用电原则的是（ ）
A．雷雨天站在大树下避雨 B．用手指碰触插座的插孔
C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地
5. 图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。
6. 如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插
座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
7. 小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总
功率180 W。现他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最
大电流为10 A。则：
（1）现在，他家的这些用电器能不能同时使用？
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W

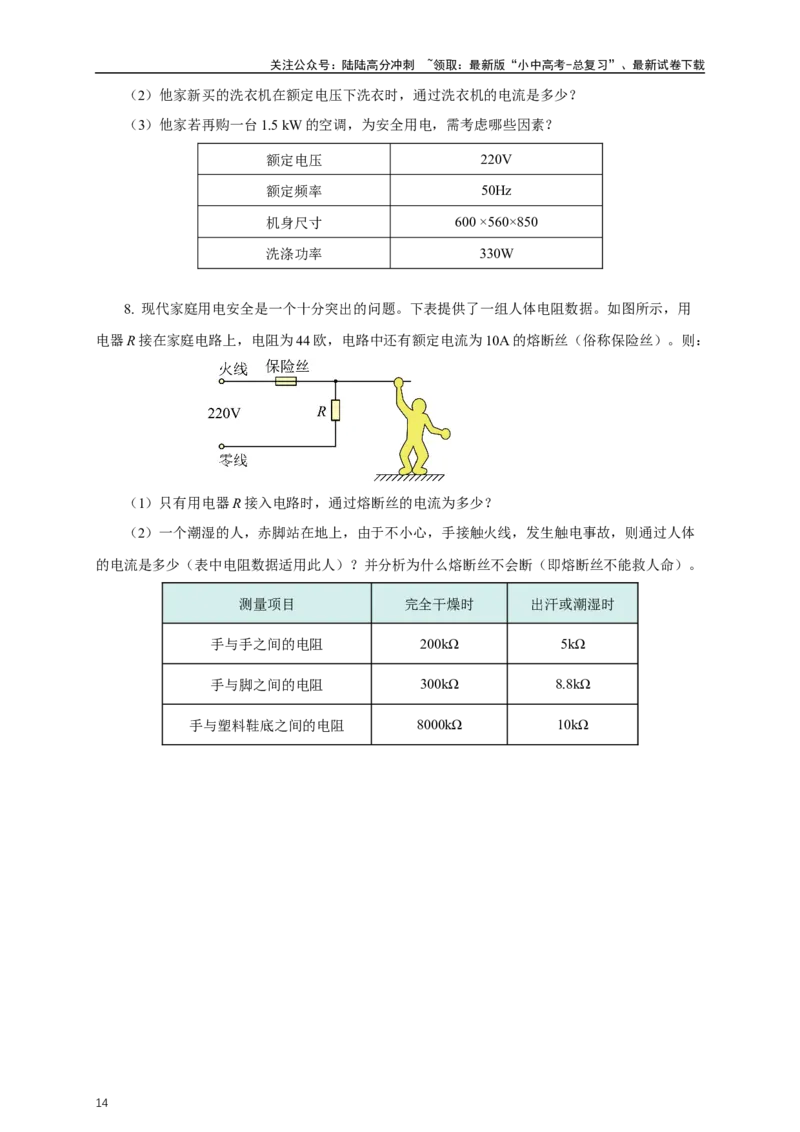

8. 现代家庭用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用
电器R接在家庭电路上，电阻为44欧，电路中还有额定电流为10A的熔断丝（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体
的电流是多少（表中电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）。
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200kΩ 5kΩ
手与脚之间的电阻 300kΩ 8.8kΩ
手与塑料鞋底之间的电阻 8000kΩ 10kΩ
