专题 19 生活用电（讲义）（原卷版）
目录
考情分析
2
知识建构............................................................2
考点一 家庭电路....................................................2
夯基·必备基础知识梳理................................................................................................3
提升·必考题型归纳.......................................................................................................5
考向01 家庭电路的组成与连接.................................................5
考向02 试电笔..............................................................5
考点二 家庭电路中电流过大的原因....................................6
夯基·必备基础知识梳理................................................................................................6
提升·必考题型归纳.......................................................................................................7
考向01 家庭电路中电流过大的原因............................................7
考向02 保险丝与空气开关....................................................8
考点三 安全用电....................................................8
夯基·必备基础知识梳理................................................................................................8
提升·必考题型归纳.....................................................................................................11
考向01 常见触电事故........................................................11
考向02 安全用电...........................................................12
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
一、课标考点分析

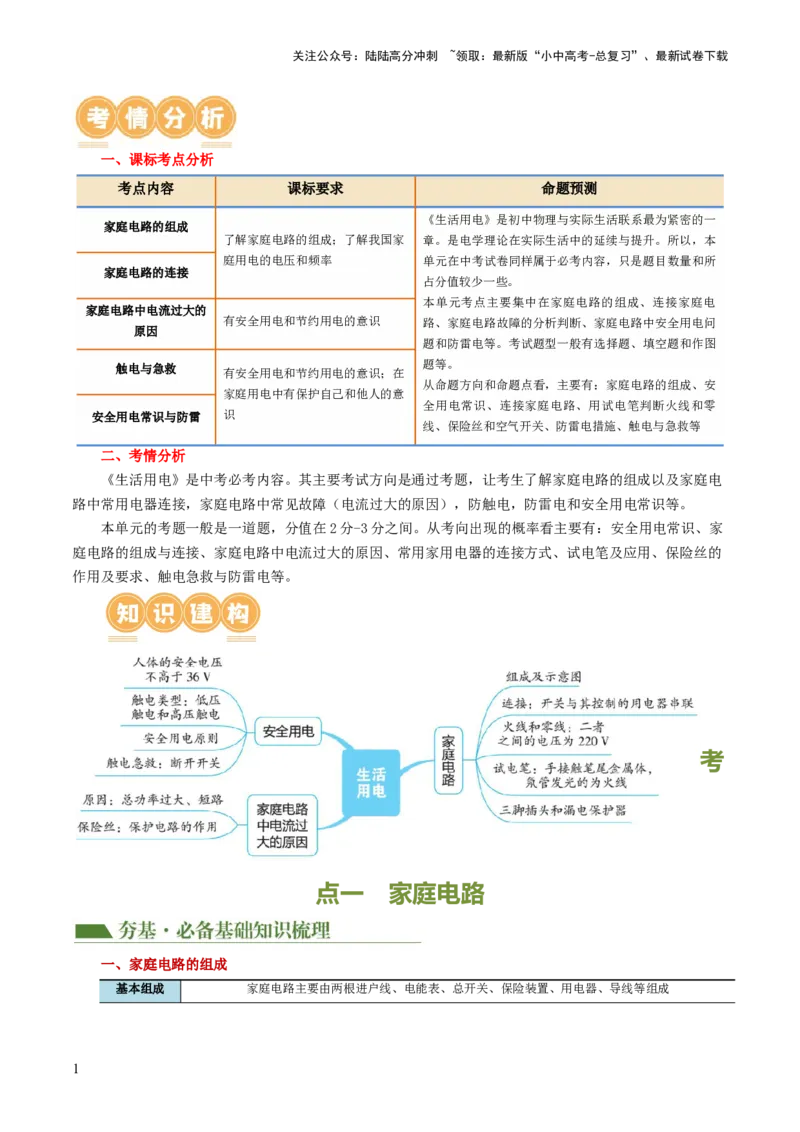

考点内容 课标要求 命题预测
《生活用电》是初中物理与实际生活联系最为紧密的一
家庭电路的组成
了解家庭电路的组成；了解我国家 章。是电学理论在实际生活中的延续与提升。所以，本
庭用电的电压和频率 单元在中考试卷同样属于必考内容，只是题目数量和所
家庭电路的连接
占分值较少一些。
本单元考点主要集中在家庭电路的组成、连接家庭电
家庭电路中电流过大的
有安全用电和节约用电的意识 路、家庭电路故障的分析判断、家庭电路中安全用电问
原因
题和防雷电等。考试题型一般有选择题、填空题和作图
题等。
触电与急救
有安全用电和节约用电的意识；在
从命题方向和命题点看，主要有：家庭电路的组成、安
家庭用电中有保护自己和他人的意
全用电常识、连接家庭电路、用试电笔判断火线和零
安全用电常识与防雷 识
线、保险丝和空气开关、防雷电措施、触电与急救等
二、考情分析
《生活用电》是中考必考内容。其主要考试方向是通过考题，让考生了解家庭电路的组成以及家庭电
路中常用电器连接，家庭电路中常见故障（电流过大的原因），防触电，防雷电和安全用电常识等。
本单元的考题一般是一道题，分值在2分-3分之间。从考向出现的概率看主要有：安全用电常识、家
庭电路的组成与连接、家庭电路中电流过大的原因、常用家用电器的连接方式、试电笔及应用、保险丝的
作用及要求、触电急救与防雷电等。
考
点一 家庭电路
一、家庭电路的组成
基本组成 家庭电路主要由两根进户线、电能表、总开关、保险装置、用电器、导线等组成
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

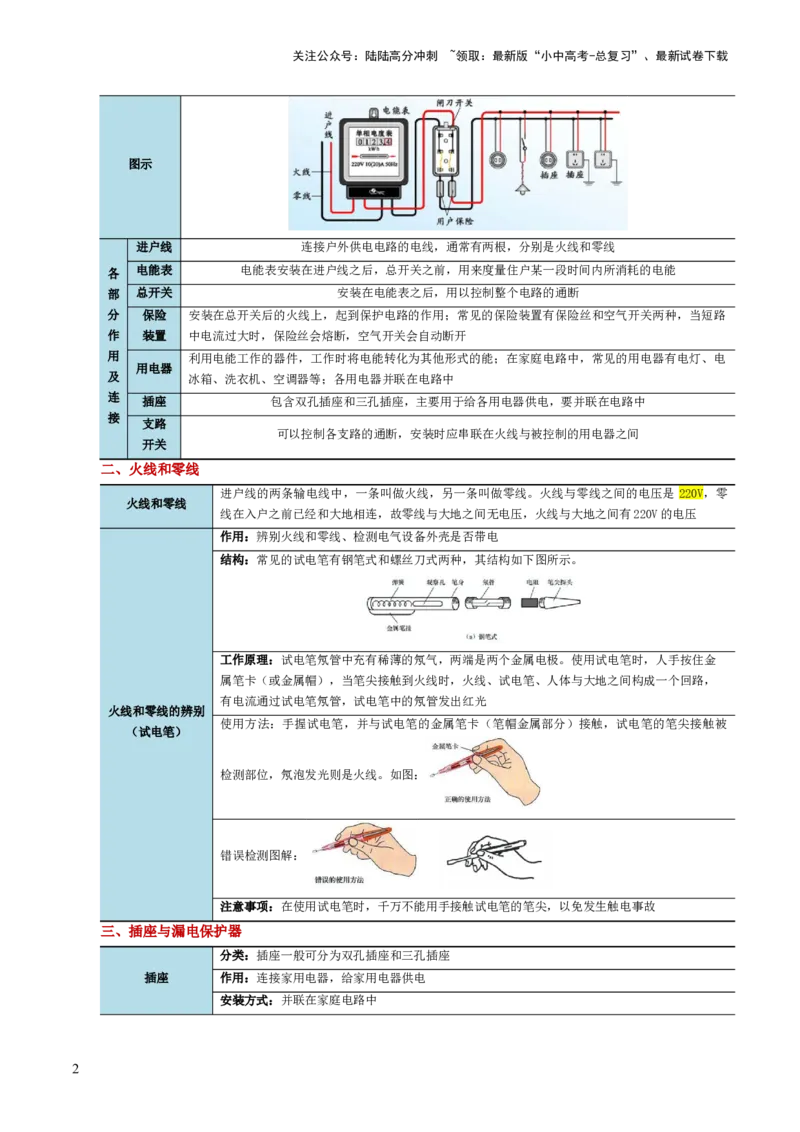

图示
进户线 连接户外供电电路的电线，通常有两根，分别是火线和零线
各 电能表 电能表安装在进户线之后，总开关之前，用来度量住户某一段时间内所消耗的电能
部 总开关 安装在电能表之后，用以控制整个电路的通断
分 保险 安装在总开关后的火线上，起到保护电路的作用；常见的保险装置有保险丝和空气开关两种，当短路
作 装置 中电流过大时，保险丝会熔断，空气开关会自动断开
用 利用电能工作的器件，工作时将电能转化为其他形式的能；在家庭电路中，常见的用电器有电灯、电
用电器
及 冰箱、洗衣机、空调器等；各用电器并联在电路中
连
插座 包含双孔插座和三孔插座，主要用于给各用电器供电，要并联在电路中
接
支路
可以控制各支路的通断，安装时应串联在火线与被控制的用电器之间
开关
二、火线和零线
进户线的两条输电线中，一条叫做火线，另一条叫做零线。火线与零线之间的电压是 220V，零
火线和零线
线在入户之前已经和大地相连，故零线与大地之间无电压，火线与大地之间有220V的电压
作用：辨别火线和零线、检测电气设备外壳是否带电
结构：常见的试电笔有钢笔式和螺丝刀式两种，其结构如下图所示。
工作原理：试电笔氖管中充有稀薄的氖气，两端是两个金属电极。使用试电笔时，人手按住金
属笔卡（或金属帽），当笔尖接触到火线时，火线、试电笔、人体与大地之间构成一个回路，
有电流通过试电笔氖管，试电笔中的氖管发出红光
火线和零线的辨别
使用方法：手握试电笔，并与试电笔的金属笔卡（笔帽金属部分）接触，试电笔的笔尖接触被
（试电笔）
检测部位，氖泡发光则是火线。如图：
错误检测图解：
注意事项：在使用试电笔时，千万不能用手接触试电笔的笔尖，以免发生触电事故
三、插座与漏电保护器
分类：插座一般可分为双孔插座和三孔插座
插座 作用：连接家用电器，给家用电器供电
安装方式：并联在家庭电路中
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
接线方法（左零右火上接地）：
三线插头与三孔插座：将三线插头插在三孔插座上，能把用电器的用电部分接入电路，也能把
用电器的金属外壳与大地连接起来。这样，当用电器用电器的外壳与电源火线之间的绝缘层损
坏而使外壳带电时，三线插头接外壳的插脚通过三孔插座的接地线将电流倒入大地，这样就防
止了因外壳带电而触电

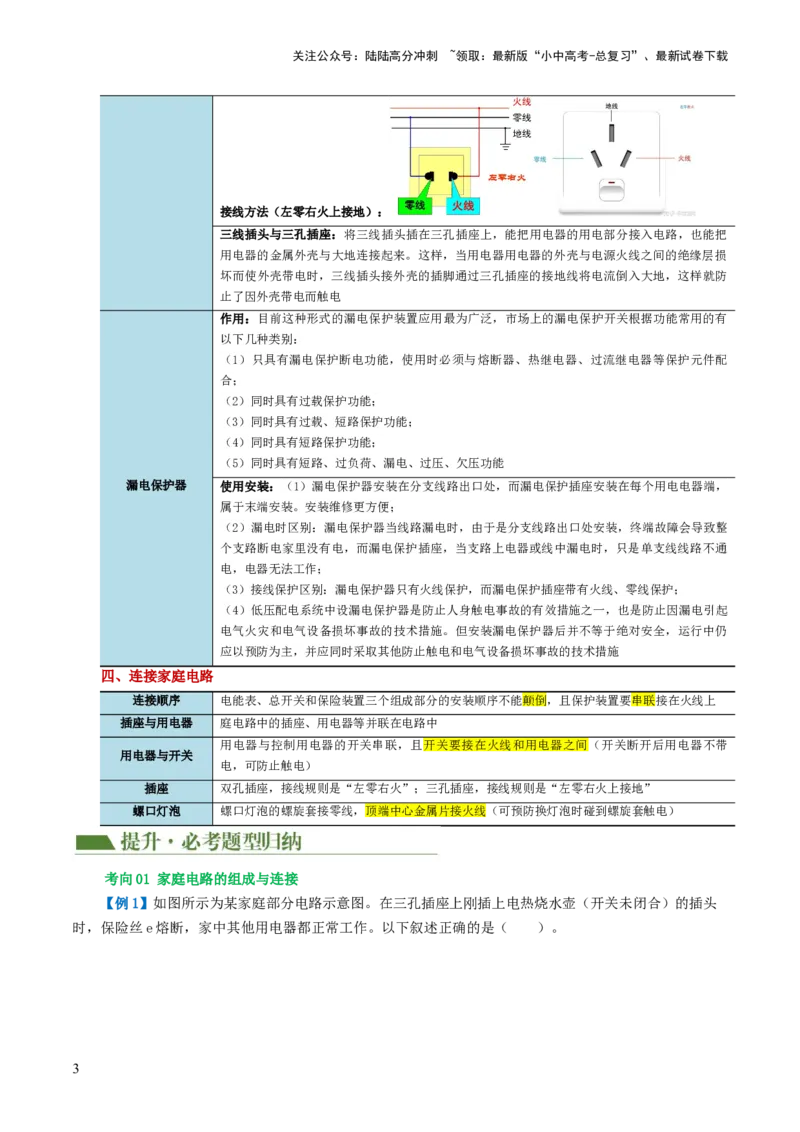

作用：目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有
以下几种类别：
（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配
合；
（2）同时具有过载保护功能；
（3）同时具有过载、短路保护功能；
（4）同时具有短路保护功能；
（5）同时具有短路、过负荷、漏电、过压、欠压功能
漏电保护器 使用安装：（1）漏电保护器安装在分支线路出口处，而漏电保护插座安装在每个用电电器端，
属于末端安装。安装维修更方便；
（2）漏电时区别：漏电保护器当线路漏电时，由于是分支线路出口处安装，终端故障会导致整
个支路断电家里没有电，而漏电保护插座，当支路上电器或线中漏电时，只是单支线线路不通
电，电器无法工作；
（3）接线保护区别：漏电保护器只有火线保护，而漏电保护插座带有火线、零线保护；
（4）低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起
电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍
应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施
四、连接家庭电路
连接顺序 电能表、总开关和保险装置三个组成部分的安装顺序不能颠倒，且保护装置要串联接在火线上
插座与用电器 庭电路中的插座、用电器等并联在电路中
用电器与控制用电器的开关串联，且开关要接在火线和用电器之间（开关断开后用电器不带
用电器与开关
电，可防止触电）
插座 双孔插座，接线规则是“左零右火”；三孔插座，接线规则是“左零右火上接地”
螺口灯泡 螺口灯泡的螺旋套接零线，顶端中心金属片接火线（可预防换灯泡时碰到螺旋套触电）
考向01 家庭电路的组成与连接

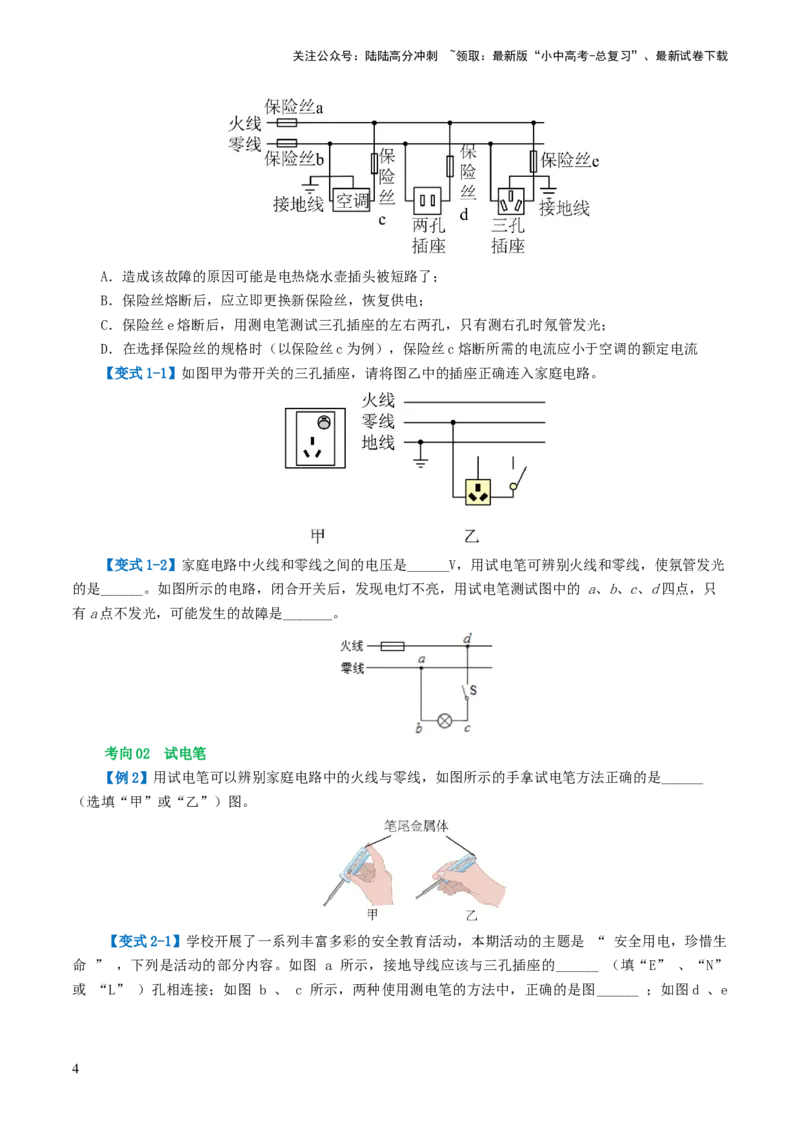

【例1】如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头
时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（ ）。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．造成该故障的原因可能是电热烧水壶插头被短路了；
B．保险丝熔断后，应立即更换新保险丝，恢复供电；
C．保险丝e熔断后，用测电笔测试三孔插座的左右两孔，只有测右孔时氖管发光；
D．在选择保险丝的规格时（以保险丝c为例），保险丝c熔断所需的电流应小于空调的额定电流
【变式1-1】如图甲为带开关的三孔插座，请将图乙中的插座正确连入家庭电路。
【变式1-2】家庭电路中火线和零线之间的电压是______V，用试电笔可辨别火线和零线，使氛管发光
的是______。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的 a、b、c、d四点，只
有a点不发光，可能发生的故障是_______。
考向02 试电笔
【例2】用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______
（选填“甲”或“乙”）图。

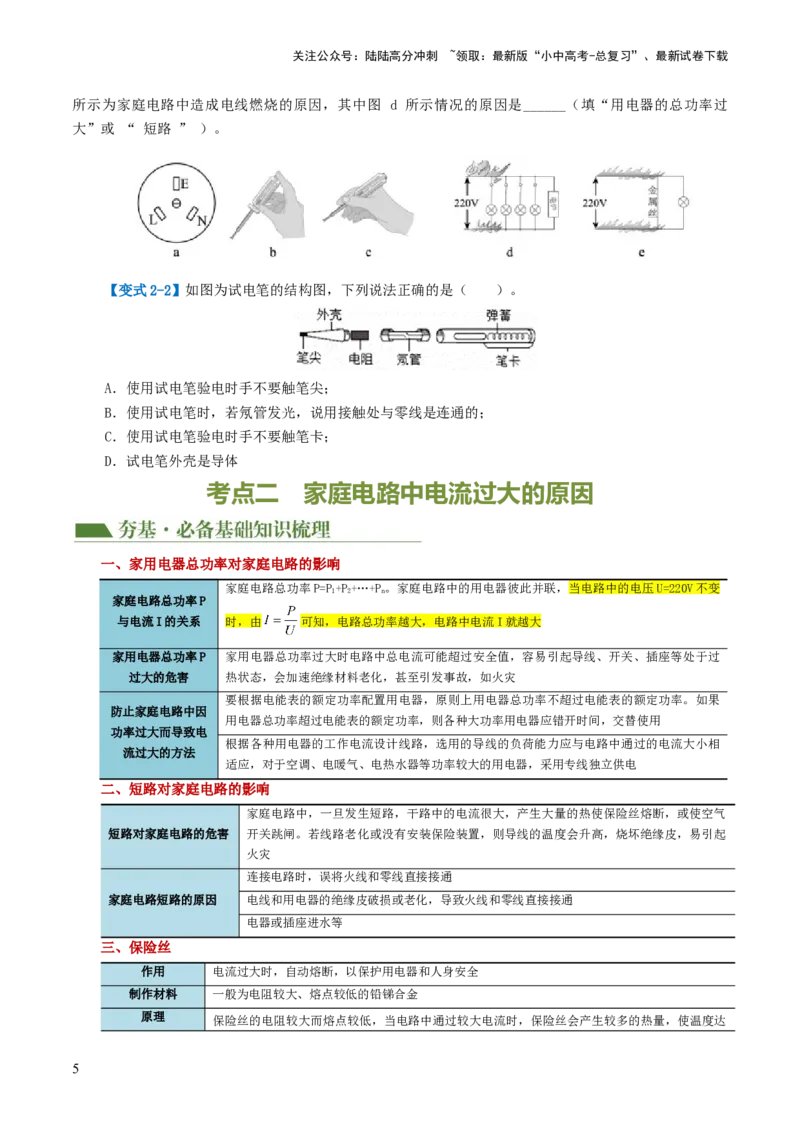

【变式2-1】学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是 “ 安全用电，珍惜生
命 ” ，下列是活动的部分内容。如图 a 所示，接地导线应该与三孔插座的______ （填“E” 、“N”
或 “L” ）孔相连接；如图 b 、 c 所示，两种使用测电笔的方法中，正确的是图______ ；如图d 、e
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
所示为家庭电路中造成电线燃烧的原因，其中图 d 所示情况的原因是______（填“用电器的总功率过
大”或 “ 短路 ” ）。
【变式2-2】如图为试电笔的结构图，下列说法正确的是（ ）。
A．使用试电笔验电时手不要触笔尖；
B．使用试电笔时，若氖管发光，说用接触处与零线是连通的；
C．使用试电笔验电时手不要触笔卡；
D．试电笔外壳是导体
考点二 家庭电路中电流过大的原因
一、家用电器总功率对家庭电路的影响
家庭电路总功率P=P+P+…+P。家庭电路中的用电器彼此并联，当电路中的电压U=220V不变
1 2 n
家庭电路总功率P
与电流I的关系 时，由 可知，电路总功率越大，电路中电流I就越大
家用电器总功率P 家用电器总功率过大时电路中总电流可能超过安全值，容易引起导线、开关、插座等处于过
过大的危害 热状态，会加速绝缘材料老化，甚至引发事故，如火灾
要根据电能表的额定功率配置用电器，原则上用电器总功率不超过电能表的额定功率。如果
防止家庭电路中因
用电器总功率超过电能表的额定功率，则各种大功率用电器应错开时间，交替使用
功率过大而导致电
根据各种用电器的工作电流设计线路，选用的导线的负荷能力应与电路中通过的电流大小相
流过大的方法
适应，对于空调、电暖气、电热水器等功率较大的用电器，采用专线独立供电
二、短路对家庭电路的影响
家庭电路中，一旦发生短路，干路中的电流很大，产生大量的热使保险丝熔断，或使空气
短路对家庭电路的危害 开关跳闸。若线路老化或没有安装保险装置，则导线的温度会升高，烧坏绝缘皮，易引起
火灾
连接电路时，误将火线和零线直接接通
家庭电路短路的原因 电线和用电器的绝缘皮破损或老化，导致火线和零线直接接通
电器或插座进水等
三、保险丝
作用 电流过大时，自动熔断，以保护用电器和人身安全
制作材料 一般为电阻较大、熔点较低的铅锑合金
原理 保险丝的电阻较大而熔点较低，当电路中通过较大电流时，保险丝会产生较多的热量，使温度达
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
到熔点自动熔断，从而切断电路，起到保护电路作用
选用原则 保险丝的额定电流等于或稍大于电路正常工作时的电流
熔断原因 （1）电路总功率过大；（2）电路中发生短路
连接方式与安装 保险丝与被保护的电路串联，保险丝安装在总开关之后
电路发生故障导致保险丝熔断时，首先应查清导致保险丝熔断的原因，在排除故障后才能恢复供
电
注意事项 若无特别的原因，更换保险丝时要注意替换成相同规格的保险丝
家庭电路中的保险丝不能用铁丝、铜丝代替，因为铁丝、铜丝的熔点高，在电流过大时不易熔
断，起不到保护电路的作用
考向01 家庭电路中电流过大的原因

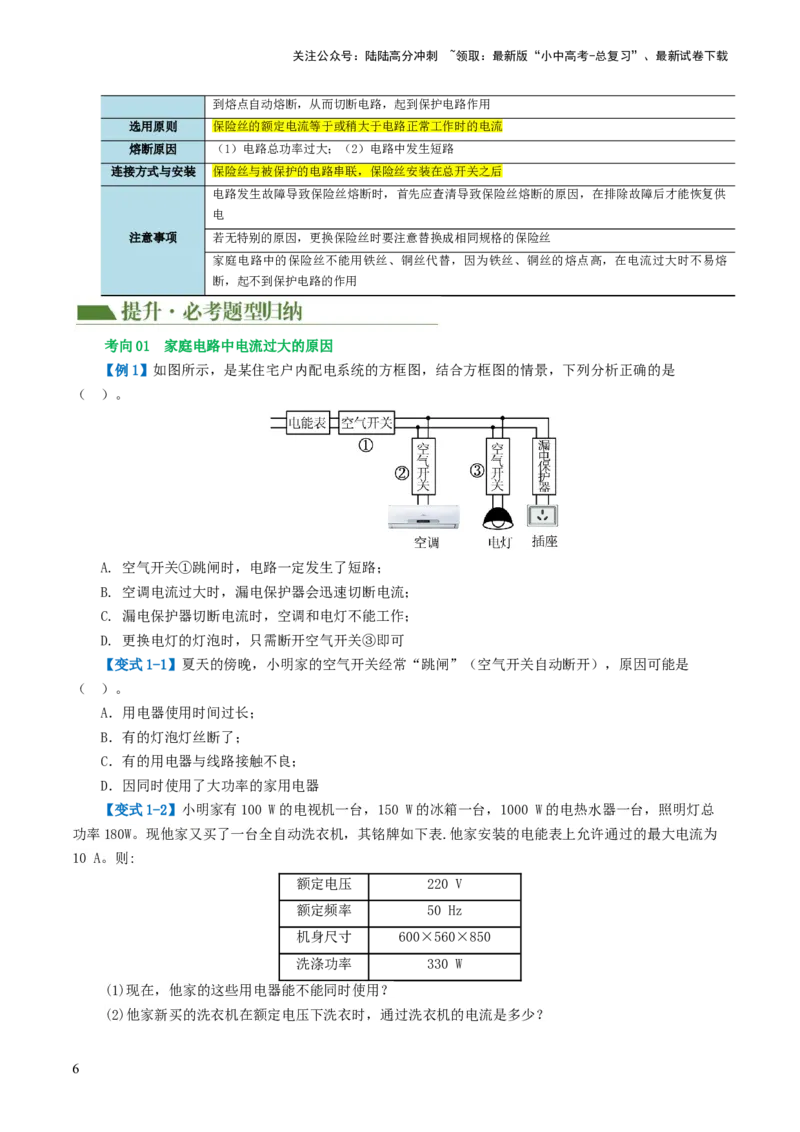

【例1】如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是
（ ）。
A. 空气开关①跳闸时，电路一定发生了短路；
B. 空调电流过大时，漏电保护器会迅速切断电流；
C. 漏电保护器切断电流时，空调和电灯不能工作；
D. 更换电灯的灯泡时，只需断开空气开关③即可
【变式1-1】夏天的傍晚，小明家的空气开关经常“跳闸”（空气开关自动断开），原因可能是
（ ）。
A．用电器使用时间过长；
B．有的灯泡灯丝断了；
C．有的用电器与线路接触不良；
D．因同时使用了大功率的家用电器
【变式1-2】小明家有100 W的电视机一台，150 W的冰箱一台，1000 W的电热水器一台，照明灯总
功率180W。现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为
10 A。则:
额定电压 220 V
额定频率 50 Hz
机身尺寸 600×560×850
洗涤功率 330 W
(1)现在，他家的这些用电器能不能同时使用？
(2)他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
(3)他家若再购一台1.5kW的空调，为安全用电，需考虑哪些因素？
考向02 保险丝与空气开关
（1）使用保险丝时要关注三个因素：1）连接位置：连接在干路中时，保护总电路；连接在支路中时，保护相
应的支路；2）规格匹配：过大的规格熔断电流过大，会使保险丝失去应有的保护作用；绝对不能用铜丝或铁丝代替
保险丝；3）熔断后的电路安全：为了安全，保险丝熔断后要保证家庭电路与火线断开，所以保险丝要接在火线上。
（2）空气开关的作用：只要电路中电流超过额定电流，空气开关就会自动断开。同理，电路中的电流不超过额
定电流，不管电路中是否发生安全事故，空气开关都不会断开。
【例2】保险丝在城乡家庭电路中仍然较为常用，以下关于保险丝的说法中正确的是（ ）。
A．只要电路里装了保险丝，就能起到保险作用；
B．选用额定电流越小的保险丝就越安全；
C．只有用适当的保险丝，才能既不妨碍供电，又能起到保险作用；
D．保险丝熔断时可用同样粗细的铜丝代替
【变式2-1】家庭电路中，关于空气开关正确的是（ ）。
A．只是家庭电路的总开关 B．是家庭电路的某用电器开关
C．代替了闸刀开关和熔丝 D．跟漏电保护器作用相同
【变式2-2】在家庭电路中，保险丝熔断的原因是用电器的总功率过大或______；串联在电路中的保
险丝电阻比较大，熔点______（填“高”或“低”），当电流过大时，迅速升温熔断，切断电路。
考点三 安全用电
一、电压越高越危险
1.影响人体触电伤害的因素
（1）通过人体的电流大小：超过一定大小后，电流越大，对人体的伤害越大。
（2）持续时间：电流通过人体的时间越长，对人体的伤害越大。
拓展培优：不同强度的电流对人体的伤害
通过人体的电流 人体的感觉或对人体造成的伤害
1mA左右 使人产生麻的感觉
8~10mA 人手很难摆脱带电体
超过10mA 使人感到剧痛，甚至神经麻痹，呼吸困难
达到100mA 3s就会使人窒息，心跳停止
2.电压越高越危险
U
I
根据欧姆定律 R 可知，通过人体的电流取决于人体的电阻和加在人体两端的电压。通常情况下，
在人的皮肤干燥的时候，人体电阻约为104~105Ω；人体的电阻可降到约103Ω。当人体触及带电体使人体
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
成为闭合电路一部分时，就会有电流通过人体。根据 可知，若通过人体的电流超过人体所承受的极
限，就会造成生命危险。很明显，在人本身电阻一定情况下，电压越高越危险。
3.安全电压
只有不高于36V的电压对人体才是安全的。我国家庭电路的电压是220V，工厂用的动力电压是380V，
高压输电线路的电压高达10~500kV，这些都远远超出了安全电压，因此人一旦发生触电，就会有生命危
险。

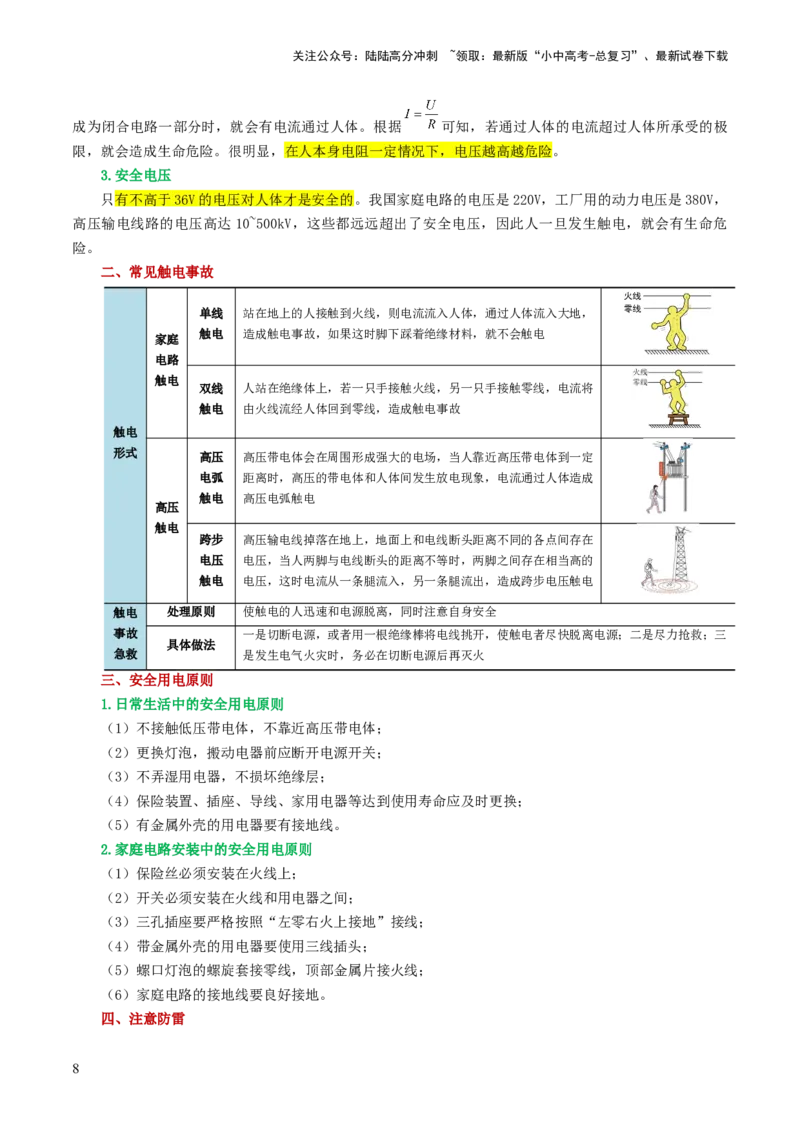

二、常见触电事故
单线 站在地上的人接触到火线，则电流流入人体，通过人体流入大地，
触电 造成触电事故，如果这时脚下踩着绝缘材料，就不会触电
家庭
电路
触电
双线 人站在绝缘体上，若一只手接触火线，另一只手接触零线，电流将
触电 由火线流经人体回到零线，造成触电事故
触电
形式
高压 高压带电体会在周围形成强大的电场，当人靠近高压带电体到一定
电弧 距离时，高压的带电体和人体间发生放电现象，电流通过人体造成
触电 高压电弧触电
高压
触电
跨步 高压输电线掉落在地上，地面上和电线断头距离不同的各点间存在
电压 电压，当人两脚与电线断头的距离不等时，两脚之间存在相当高的
触电 电压，这时电流从一条腿流入，另一条腿流出，造成跨步电压触电
触电 处理原则 使触电的人迅速和电源脱离，同时注意自身安全
事故 一是切断电源，或者用一根绝缘棒将电线挑开，使触电者尽快脱离电源；二是尽力抢救；三
具体做法
急救 是发生电气火灾时，务必在切断电源后再灭火
三、安全用电原则
1.日常生活中的安全用电原则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡，搬动电器前应断开电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
（5）有金属外壳的用电器要有接地线。
2.家庭电路安装中的安全用电原则
（1）保险丝必须安装在火线上；
（2）开关必须安装在火线和用电器之间；
（3）三孔插座要严格按照“左零右火上接地”接线；
（4）带金属外壳的用电器要使用三线插头；
（5）螺口灯泡的螺旋套接零线，顶部金属片接火线；
（6）家庭电路的接地线要良好接地。
四、注意防雷
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1.雷电：雷电是自然界所产生的一种大气放电现象，是由带电荷的雷云引起的。各种雷电现象中雷云
对大地的放电只占少数，但一旦发生，可能带来严重的危害。
2.防止雷电危害的措施
（1）避雷针：高大建筑的顶端都有针状的金属物，通过很长的金属线与大地相连，可以防雷，叫做
避雷针。
（2）避雷线：高压输电线最上面的两条导线是用来防雷的，叫避雷线，又称架空地线，简称地线。
避雷线在被保护导线的上方，避免雷电击中输电线路，保护导线正常送电。

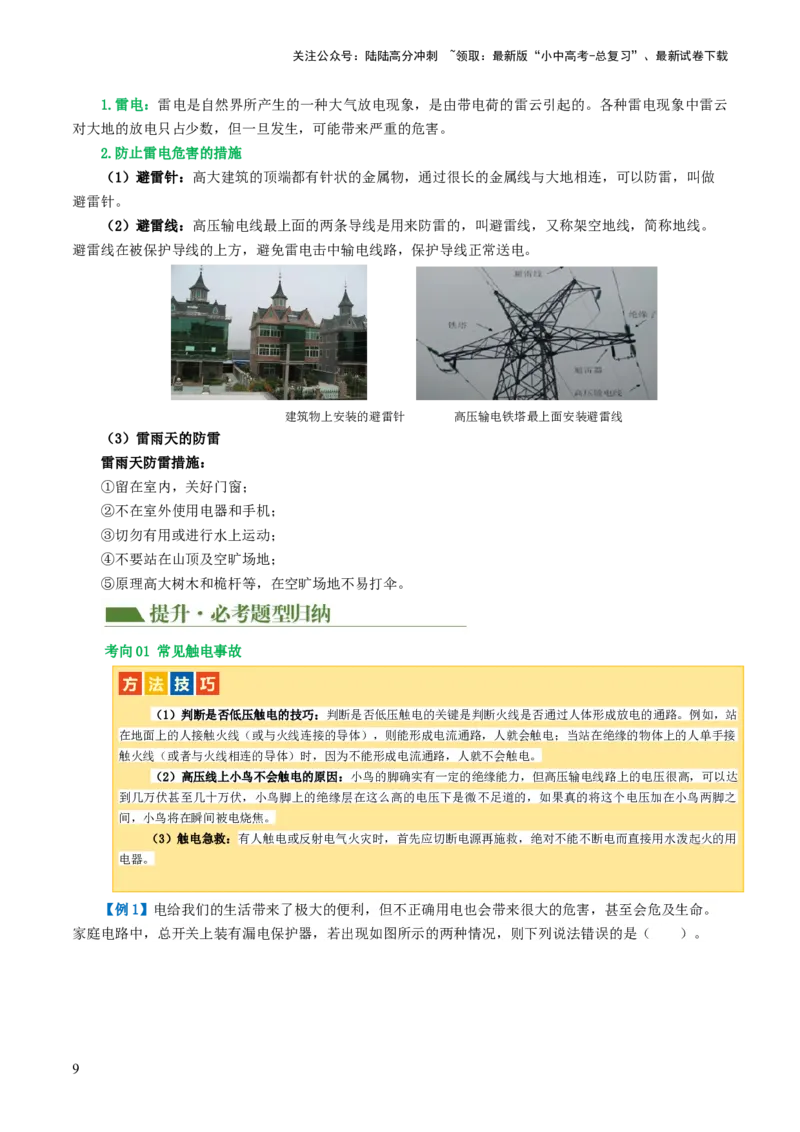

建筑物上安装的避雷针 高压输电铁塔最上面安装避雷线
（3）雷雨天的防雷
雷雨天防雷措施：
①留在室内，关好门窗；
②不在室外使用电器和手机；
③切勿有用或进行水上运动；
④不要站在山顶及空旷场地；
⑤原理高大树木和桅杆等，在空旷场地不易打伞。
考向01 常见触电事故
（1）判断是否低压触电的技巧：判断是否低压触电的关键是判断火线是否通过人体形成放电的通路。例如，站
在地面上的人接触火线（或与火线连接的导体），则能形成电流通路，人就会触电；当站在绝缘的物体上的人单手接
触火线（或者与火线相连的导体）时，因为不能形成电流通路，人就不会触电。
（2）高压线上小鸟不会触电的原因：小鸟的脚确实有一定的绝缘能力，但高压输电线路上的电压很高，可以达
到几万伏甚至几十万伏，小鸟脚上的绝缘层在这么高的电压下是微不足道的，如果真的将这个电压加在小鸟两脚之
间，小鸟将在瞬间被电烧焦。
（3）触电急救：有人触电或反射电气火灾时，首先应切断电源再施救，绝对不能不断电而直接用水泼起火的用
电器。
【例1】电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。

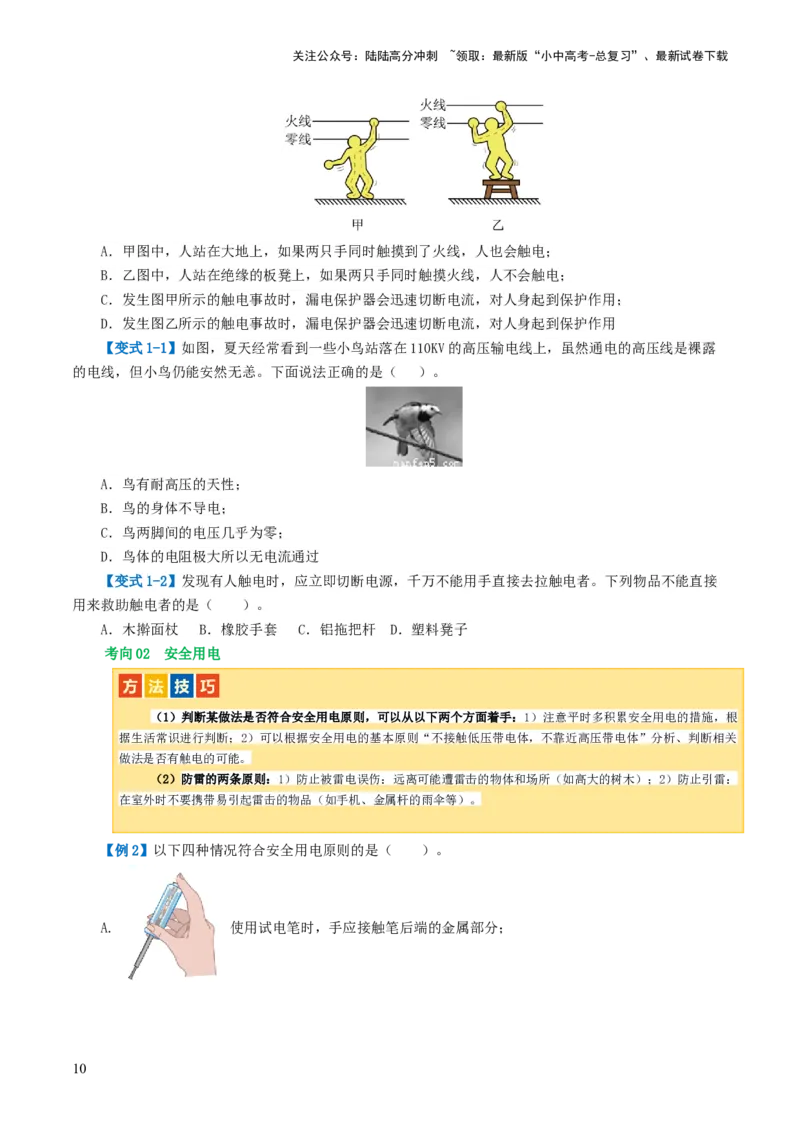

家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是（ ）。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电；
B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电；
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用；
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
【变式1-1】如图，夏天经常看到一些小鸟站落在110KV的高压输电线上，虽然通电的高压线是裸露
的电线，但小鸟仍能安然无恙。下面说法正确的是（ ）。
A．鸟有耐高压的天性；
B．鸟的身体不导电；
C．鸟两脚间的电压几乎为零；
D．鸟体的电阻极大所以无电流通过
【变式1-2】发现有人触电时，应立即切断电源，千万不能用手直接去拉触电者。下列物品不能直接
用来救助触电者的是（ ）。
A．木擀面杖 B．橡胶手套 C．铝拖把杆 D．塑料凳子
考向02 安全用电
（1）判断某做法是否符合安全用电原则，可以从以下两个方面着手：1）注意平时多积累安全用电的措施，根
据生活常识进行判断；2）可以根据安全用电的基本原则“不接触低压带电体，不靠近高压带电体”分析、判断相关
做法是否有触电的可能。
（2）防雷的两条原则：1）防止被雷电误伤：远离可能遭雷击的物体和场所（如高大的树木）；2）防止引雷：
在室外时不要携带易引起雷击的物品（如手机、金属杆的雨伞等）。

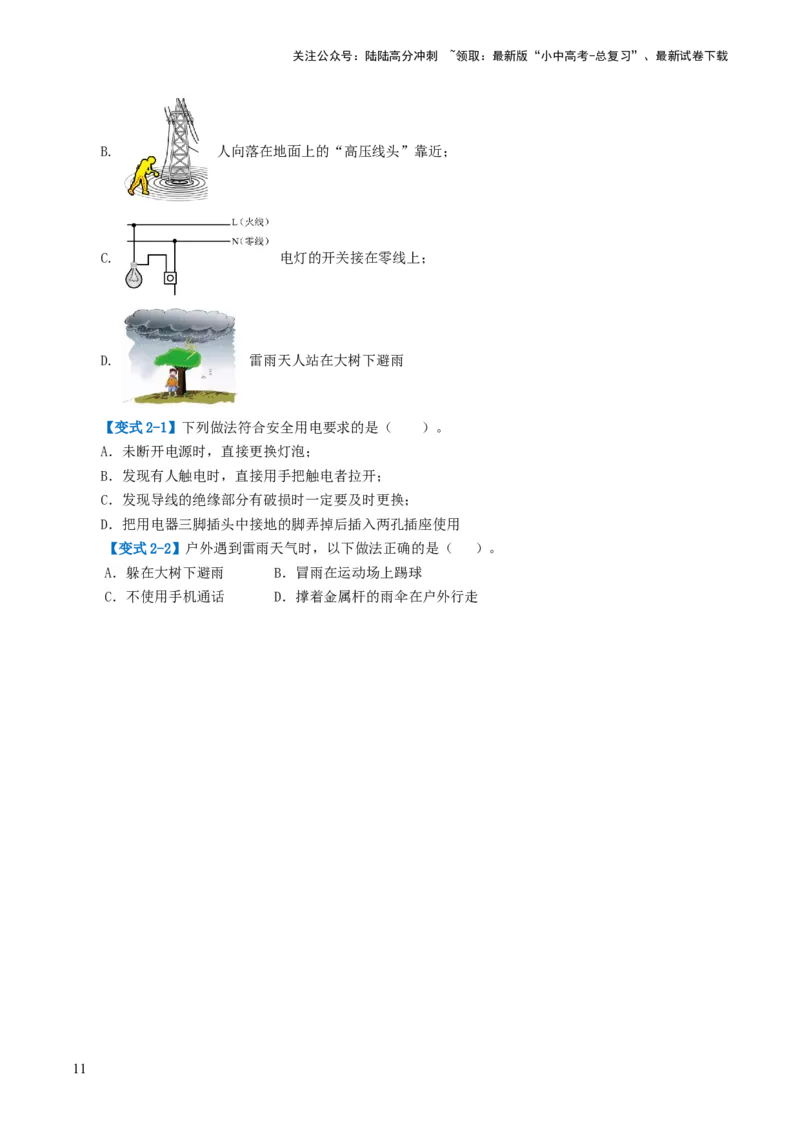

【例2】以下四种情况符合安全用电原则的是（ ）。
A. 使用试电笔时，手应接触笔后端的金属部分；
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
B. 人向落在地面上的“高压线头”靠近；
C. 电灯的开关接在零线上；
D. 雷雨天人站在大树下避雨
【变式2-1】下列做法符合安全用电要求的是（ ）。
A．未断开电源时，直接更换灯泡；
B．发现有人触电时，直接用手把触电者拉开；
C．发现导线的绝缘部分有破损时一定要及时更换；
D．把用电器三脚插头中接地的脚弄掉后插入两孔插座使用
【变式2-2】户外遇到雷雨天气时，以下做法正确的是（ ）。
A．躲在大树下避雨 B．冒雨在运动场上踢球
C．不使用手机通话 D．撑着金属杆的雨伞在户外行走
