专题 15 电流、电路、电压、电阻（讲义）（原卷版）
目录
考情分析
3
知识建构........................................................................3
考点一 两种电荷................................................................3
夯基·必备基础知识梳理........................................................5
提升·必考题型归纳............................................................5
考向01 摩擦起电........................................................................5
考向02 电荷间相互作用、验电器..........................................................6
考向03 导体和绝缘体....................................................................7
考点二 电流和电路..............................................................7
夯基·必备基础知识梳理........................................................9
提升·必考题型归纳............................................................9
考向01 电流...........................................................................9
考向02 电路与电路图..................................................................10
考向03 电路的三种状态................................................................11
考点三 串联和并联.............................................................11
夯基·必备基础知识梳理.......................................................13
提升·必考题型归纳...........................................................13
考向01 串、并联电路的识别.............................................................13
考向02 电路图与实物图的转换..........................................................14
考向03 串、并联电路的设计............................................................15
考点四 电流的测量.............................................................16
夯基·必备基础知识梳理.......................................................17
提升·必考题型归纳...........................................................17
考向01 电流表的连接...................................................................17
考向02 电流表的读数...................................................................18
考点五 串、并联电路中电流的规律...............................................19
夯基·必备基础知识梳理.......................................................19
提升·必考题型归纳...........................................................20
考向01 串、并联电路电流规律的应用.....................................................21
考向02 探究串、并联电路中电流的规律...................................................21
考点六 电压...................................................................23
夯基·必备基础知识梳理.......................................................24
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
提升·必考题型归纳...........................................................24
考向01 电压...........................................................................24
考向02 电压表与电压测量...............................................................25
考向03 用电压表和电流表判断电路故障...................................................26
考点七 串、并联电路中电压的规律...............................................27
夯基·必备基础知识梳理.......................................................29
提升·必考题型归纳...........................................................29
考向01 探究串、并联电路中电压的规律...................................................29
考向02 串、并联电路中电压规律的应用...................................................31
考点八 电阻...................................................................32
夯基·必备基础知识梳理.......................................................35
提升·必考题型归纳...........................................................35
考向01 电阻...........................................................................35
考向02 影响导体电阻大小的因素.........................................................35
考向03 半导体与超导体.................................................................37
考点九 变阻器.................................................................37
夯基·必备基础知识梳理.......................................................39
提升·必考题型归纳...........................................................39
考向01 滑动变阻器的使用...............................................................39
考向02 电阻箱与电位器.................................................................40
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

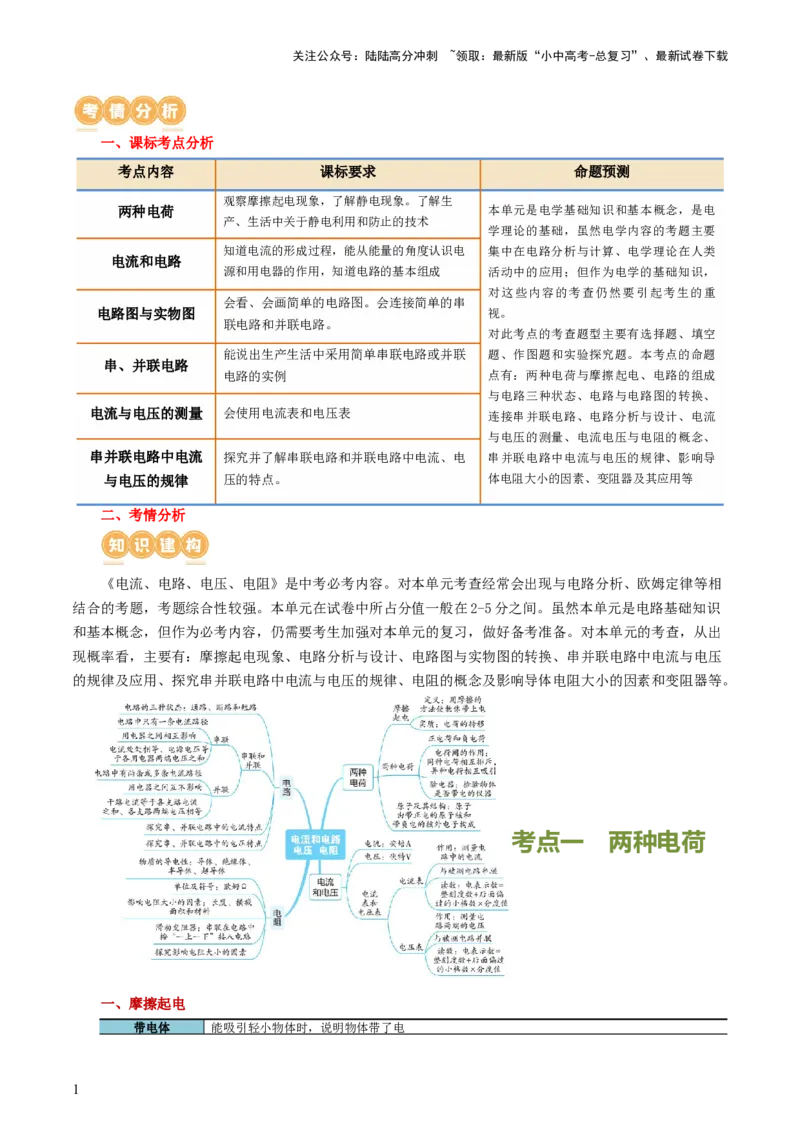

一、课标考点分析
考点内容 课标要求 命题预测
观察摩擦起电现象，了解静电现象。了解生
两种电荷 本单元是电学基础知识和基本概念，是电
产、生活中关于静电利用和防止的技术
学理论的基础，虽然电学内容的考题主要
知道电流的形成过程，能从能量的角度认识电 集中在电路分析与计算、电学理论在人类
电流和电路
源和用电器的作用，知道电路的基本组成 活动中的应用；但作为电学的基础知识，
对这些内容的考查仍然要引起考生的重
会看、会画简单的电路图。会连接简单的串
电路图与实物图 视。
联电路和并联电路。
对此考点的考查题型主要有选择题、填空
能说出生产生活中采用简单串联电路或并联 题、作图题和实验探究题。本考点的命题
串、并联电路
电路的实例 点有：两种电荷与摩擦起电、电路的组成
与电路三种状态、电路与电路图的转换、
电流与电压的测量 会使用电流表和电压表 连接串并联电路、电路分析与设计、电流
与电压的测量、电流电压与电阻的概念、
串并联电路中电流 探究并了解串联电路和并联电路中电流、电 串并联电路中电流与电压的规律、影响导
与电压的规律 压的特点。 体电阻大小的因素、变阻器及其应用等
二、考情分析
《电流、电路、电压、电阻》是中考必考内容。对本单元考查经常会出现与电路分析、欧姆定律等相
结合的考题，考题综合性较强。本单元在试卷中所占分值一般在2-5分之间。虽然本单元是电路基础知识
和基本概念，但作为必考内容，仍需要考生加强对本单元的复习，做好备考准备。对本单元的考查，从出
现概率看，主要有：摩擦起电现象、电路分析与设计、电路图与实物图的转换、串并联电路中电流与电压
的规律及应用、探究串并联电路中电流与电压的规律、电阻的概念及影响导体电阻大小的因素和变阻器等。
考点一 两种电荷
一、摩擦起电
带电体 能吸引轻小物体时，说明物体带了电
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
摩擦起电 通过摩擦使物体带电的方法
（1）不同物质的原子核束缚电子的本领不同；
摩擦起电的原因 （2）失去电子的物体因为缺少电子而带正电；
（3）得到电子的物体因为有了多余电子而带等量的负电
摩擦起电的本质 摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体，使正、负电荷分开
物体是因为所带正负电荷数量不等而显示出电性的，所以，如果将带有等量异种电荷的物体相互
电中和 接触，它们所带的正负电荷的代数和为零，对外将不显电性，宛如一个不带电一样，这时它们呈
电中性，这种现象叫电中和
（1）正电荷：用丝绸摩擦过的玻璃棒所带的电荷叫正电荷；用“+”表示。
两种电荷
（2）负电荷：用毛皮摩擦过的橡胶棒所带的电荷叫负电荷；用“-”表示
（1）人们把自然界中最小的电荷量叫做元电荷。它是一个电子所带的电量，用符号 e表示；
元电荷 e=1.6×10-19C；
（2）任何带电体所带的电荷量都是e的整数倍，不存在非元电荷整数倍的电量
使物体带电的两 （1）摩擦起电：用摩擦的方法使物体带电叫摩擦起电；
种方式 （2）接触带电：物体和带电体接触后带了电。如带电体与验电器金属球接触使之带电
常见物质是由分子、原子组成的，有的分子由多个原子构成，有的分子只有一个原子构成。
原子的结构 原子由位于中心的原子核和核外电子组成，原子核带正电，核外电子带负电，电子绕原子核高速
运动
二、电荷间相互作用
电荷间相互作用规律 同种电荷相互排斥，异种电荷相互吸引
使用方法：将被检验的物体与验电器金属球接触，如果验电器的两片金属箔张开一定角
度，则说明物体带电
工作原理：利用同种电荷相互排斥的原理工作的；
验电器
使用方法：当用带电体接触验电器的金属球时，就有一部分电荷转移到验电器的金属箔
上，这两片金属箔由于带同种电荷互相排斥而张开。验电器金属箔张开的角度不同，反映
了带电体传给验电器的电荷的多少不同
三、导体和绝缘体
1.导体和绝缘体
导体 绝缘体
定义 容易导电的物体 不容易导电的物体
金属、石墨、人体、大地，以及各种酸、碱
示例 橡胶、玻璃、陶瓷、塑料、油等
盐的溶液
导体容易导电是因为导体内有大量的可自由 绝缘体不容易导电是因为在绝缘体内电荷几乎
导电或不导电的原因 移动的电荷，电荷从导体的一个地方移动到 被束缚在原子内，不能自由移动，即绝缘体并
另一个地方 非不含电荷，而是缺乏能够自由移动的电荷
2.导体和绝缘体之间没有绝对的界限
一般情况下，不容易导电的物体，当条件改变时，也有可能导电，变为导体。例如，常温下玻璃板时
绝缘体，而在高温下达到红炽状态时，就变成了导体。
特特别别提提醒醒：“导电”与“带电”的区别
“导电”是自由电荷的定向移动过程，导电体是导体；“带电”是电子的得失过程，能带电的物体可
以是导体，也可以是绝缘体。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

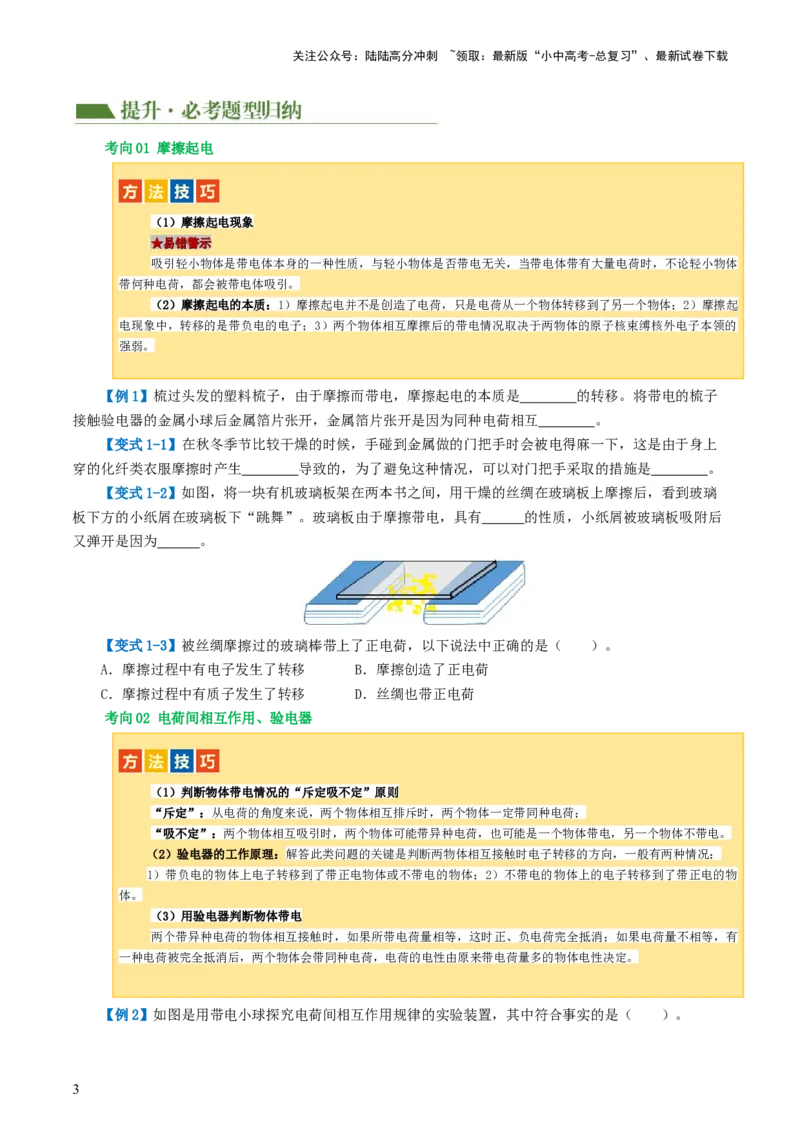

考向01 摩擦起电
（1）摩擦起电现象
★★易易错错警警示示
吸引轻小物体是带电体本身的一种性质，与轻小物体是否带电无关，当带电体带有大量电荷时，不论轻小物体
带何种电荷，都会被带电体吸引。
（2）摩擦起电的本质：1）摩擦起电并不是创造了电荷，只是电荷从一个物体转移到了另一个物体；2）摩擦起
电现象中，转移的是带负电的电子；3）两个物体相互摩擦后的带电情况取决于两物体的原子核束缚核外电子本领的
强弱。
【例1】梳过头发的塑料梳子，由于摩擦而带电，摩擦起电的本质是 的转移。将带电的梳子
接触验电器的金属小球后金属箔片张开，金属箔片张开是因为同种电荷相互 。
【变式1-1】在秋冬季节比较干燥的时候，手碰到金属做的门把手时会被电得麻一下，这是由于身上
穿的化纤类衣服摩擦时产生 导致的，为了避免这种情况，可以对门把手采取的措施是 。
【变式1-2】如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃
板下方的小纸屑在玻璃板下“跳舞”。玻璃板由于摩擦带电，具有 的性质，小纸屑被玻璃板吸附后
又弹开是因为 。
【变式1-3】被丝绸摩擦过的玻璃棒带上了正电荷，以下说法中正确的是（ ）。
A．摩擦过程中有电子发生了转移 B．摩擦创造了正电荷
C．摩擦过程中有质子发生了转移 D．丝绸也带正电荷
考向02 电荷间相互作用、验电器
（1）判断物体带电情况的“斥定吸不定”原则
“斥定”：从电荷的角度来说，两个物体相互排斥时，两个物体一定带同种电荷；
“吸不定”：两个物体相互吸引时，两个物体可能带异种电荷，也可能是一个物体带电，另一个物体不带电。
（2）验电器的工作原理：解答此类问题的关键是判断两物体相互接触时电子转移的方向，一般有两种情况：
1）带负电的物体上电子转移到了带正电物体或不带电的物体；2）不带电的物体上的电子转移到了带正电的物
体。
（3）用验电器判断物体带电
两个带异种电荷的物体相互接触时，如果所带电荷量相等，这时正、负电荷完全抵消；如果电荷量不相等，有
一种电荷被完全抵消后，两个物体会带同种电荷，电荷的电性由原来带电荷量多的物体电性决定。
【例2】如图是用带电小球探究电荷间相互作用规律的实验装置，其中符合事实的是（ ）。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B． C． D．

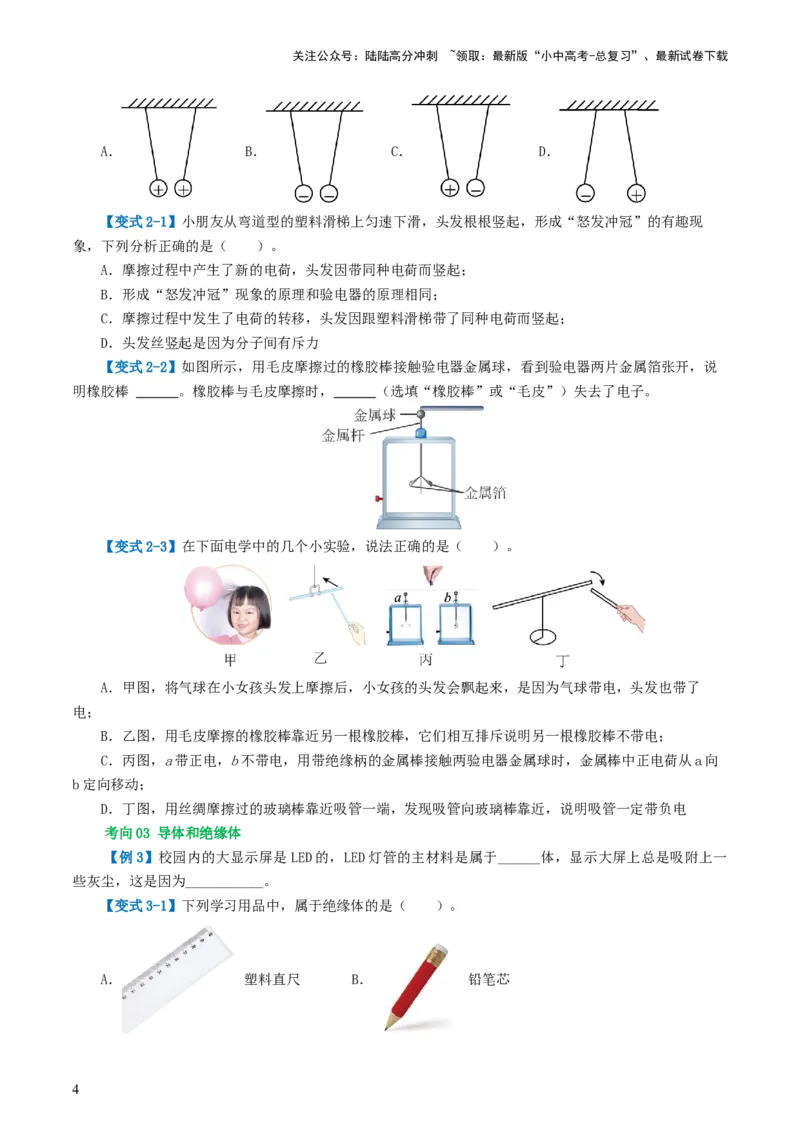

【变式2-1】小朋友从弯道型的塑料滑梯上匀速下滑，头发根根竖起，形成“怒发冲冠”的有趣现
象，下列分析正确的是（ ）。
A．摩擦过程中产生了新的电荷，头发因带同种电荷而竖起；
B．形成“怒发冲冠”现象的原理和验电器的原理相同；
C．摩擦过程中发生了电荷的转移，头发因跟塑料滑梯带了同种电荷而竖起；
D．头发丝竖起是因为分子间有斥力
【变式2-2】如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，看到验电器两片金属箔张开，说
明橡胶棒 。橡胶棒与毛皮摩擦时， （选填“橡胶棒”或“毛皮”）失去了电子。
【变式2-3】在下面电学中的几个小实验，说法正确的是（ ）。
A．甲图，将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为气球带电，头发也带了
电；
B．乙图，用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电；
C．丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向
b定向移动；
D．丁图，用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
考向03 导体和绝缘体
【例3】校园内的大显示屏是LED的，LED灯管的主材料是属于______体，显示大屏上总是吸附上一
些灰尘，这是因为___________。
【变式3-1】下列学习用品中，属于绝缘体的是（ ）。
A． 塑料直尺 B． 铅笔芯
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 碳墨水 D． 金属圆规
【变式3-2】如图所示，先后将不同材料的物体接在A、B两点间，闭合开关，能使小灯泡发光的是（
）。
A．铅笔芯 B．塑料尺 C．橡胶棒 D．玻璃棒
考点二 电流和电路
一、电流
电流的形成 电荷的定向移动形成了电流
（1）物理学中，把正电荷移动的方向规定为电流的方向
电流的方向 （2）在电源外部，电流是沿着电源正极→开关→用电器→电源负极的方向流动的
（3）正负电荷定向移动都可以形成电流，但负电荷定向移动的方向与电流方向相反
重力的大小 物体所受重力跟它的质量成正比。G=mg，G表示重力，m表示质量，g表示重力与质量的比值
获得持续电流的 ①电路中有电源；
条件 ②电路为通路
二、电路的构成
1.电路
（1）电路就是用导线将电源、用电器、开关连接起来组成的电流路径叫电路。
（2）一个简单的电路包括电源、用电器、开关、导线四种基本电路元件。
2.电路各元件作用
作用 能量分析 举例 注意事项
提供电能，使电路中有持续 将其他形式转化 用电器标有“+”的接线
电源 干电池、发电机
的电流 为电能 柱与电源正极相连，标
工作时将电能转 点灯、电炉、电视机、电 有“-”的接线柱与电源
用电器 利用电能工作的装置
化为其他形式能 冰箱等 负极相连
用来接通或断开电路，起控 家中点灯开关、闸刀开
开关 — 开关接入电路时应断开
制电路通断作用 关、声控开关、光控开关
导线要连接到电路元件
将电源、用电器、开关连接 电脑的电源线、插座的电 接线柱上；不能导线将
导线 输送电能
起来，形成电流的通路 线、实验室中的各种导线 电源正负极直接连接起
来
三、电路图
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
1.电路图：为了便于研究，人们用图形符号表示电路元件；用符号表示电路元件连接的图叫电路图。
2.常见的电路元件符号
3.电路图与实物图
电路图与实物图是不同的。电路图是用规定的符号表示电路连接情况的图；实物图是用实物元件表示
电路连接情况的图。
4.画电路图时的注意事项
(1)电路元件符号用统一规定的符号；
(2)连线时应横平竖直，呈方形；
(3)各元件符号不要画在拐角处，且导线尽量避免交叉；
(4)线路要连接到位，中间不能有断点；
(5)电路图中各元件符号的位置必须和实物电路的位置一致;
(6)元件做好标注，如L、S等;
(7)同一电路中涉及多个相同元件，加下标进行区别，如S、S 等;
1 2
(8)画电路图时，一般从电源的正极开始，沿电流的方向依次画出元件符号，并用导线连接起来。
(9)导线交叉相连时要画实心点,实物图中导线不能交叉，电路图中导线可以交叉，但尽量不要交叉。
四、通路、断路、短路
1.电路的三种状态：通路、断路和短路
电路状态 定义 特点
通路 正常接通的电路，即用电器能够工作的电路 电路中有持续电流，用电器工作
断路 某处被切断的电路 电路中无电流，用电器不工作
（1）用电器不工作，电路中有很大的电流，会
短路 直接用导线将电源的正负极连接起来的电路 损坏电源甚至烧坏导线的绝缘层，引发火灾；
（2）电源短路时用电器不会被烧坏
2.用电器被短接与电源短路的区别与联系
用电器被短接 电源短路
用电器被短接时，用电器中无电流通过，被短接的用电 电源短路时，电源、导线中会产生较大
区别
器不工作 的电流，会烧坏导线和电源
（1）某些情况下，用电器被短接时允许的，但电源短路绝对不允许发生；
联系
（2）当电路中只有一个用电器时，，如果该用电器被短接，闭合开关，就一定会造成电源短路
3.常见断路、短路的原因
电路故障 产生原因 结果
断路 开关未闭合，导线断裂、接头松脱等 电路中无电流，用电器不工作
短路 电源短路：导线不经过用电器直接跟电源两极相连 轻则烧坏导线和电源，重则引起火灾
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

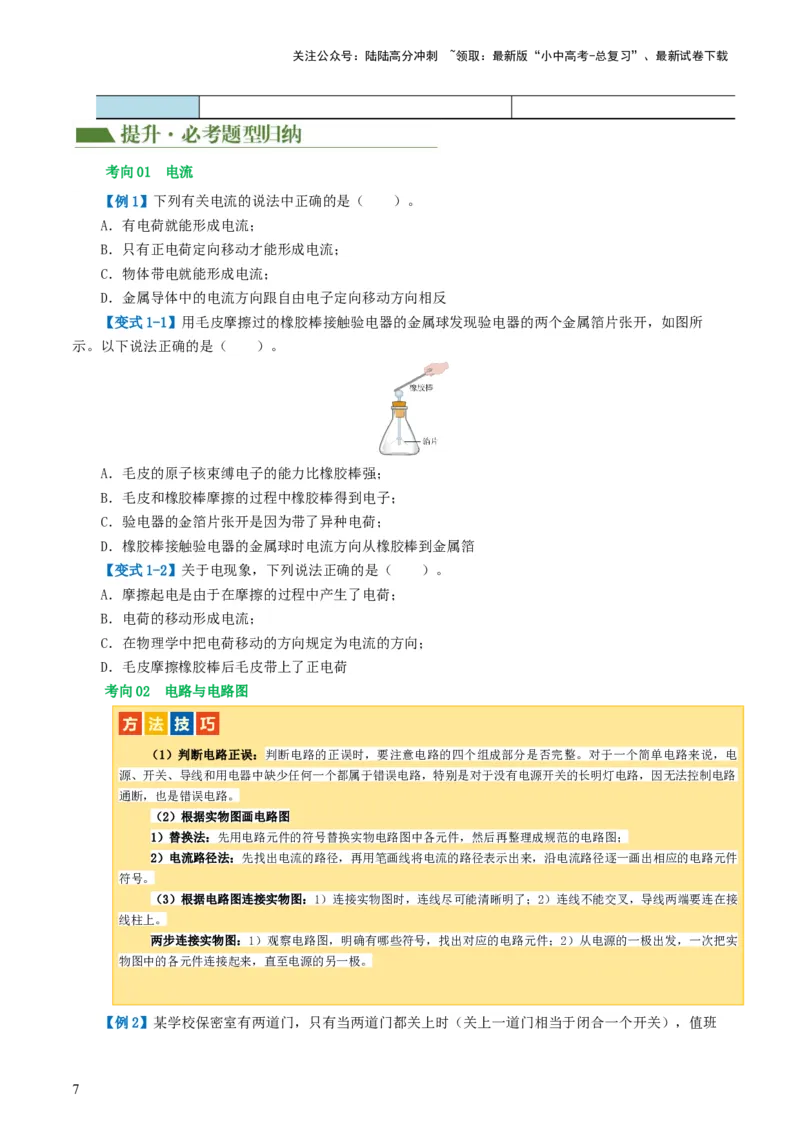

考向01 电流
【例1】下列有关电流的说法中正确的是（ ）。
A．有电荷就能形成电流；
B．只有正电荷定向移动才能形成电流；
C．物体带电就能形成电流；
D．金属导体中的电流方向跟自由电子定向移动方向相反
【变式1-1】用毛皮摩擦过的橡胶棒接触验电器的金属球发现验电器的两个金属箔片张开，如图所
示。以下说法正确的是（ ）。
A．毛皮的原子核束缚电子的能力比橡胶棒强；
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子；
C．验电器的金箔片张开是因为带了异种电荷；
D．橡胶棒接触验电器的金属球时电流方向从橡胶棒到金属箔
【变式1-2】关于电现象，下列说法正确的是（ ）。
A．摩擦起电是由于在摩擦的过程中产生了电荷；
B．电荷的移动形成电流；
C．在物理学中把电荷移动的方向规定为电流的方向；
D．毛皮摩擦橡胶棒后毛皮带上了正电荷
考向02 电路与电路图
（1）判断电路正误：判断电路的正误时，要注意电路的四个组成部分是否完整。对于一个简单电路来说，电
源、开关、导线和用电器中缺少任何一个都属于错误电路，特别是对于没有电源开关的长明灯电路，因无法控制电路
通断，也是错误电路。
（2）根据实物图画电路图
1）替换法：先用电路元件的符号替换实物电路图中各元件，然后再整理成规范的电路图；
2）电流路径法：先找出电流的路径，再用笔画线将电流的路径表示出来，沿电流路径逐一画出相应的电路元件
符号。
（3）根据电路图连接实物图：1）连接实物图时，连线尽可能清晰明了；2）连线不能交叉，导线两端要连在接
线柱上。
两步连接实物图：1）观察电路图，明确有哪些符号，找出对应的电路元件；2）从电源的一极出发，一次把实
物图中的各元件连接起来，直至电源的另一极。

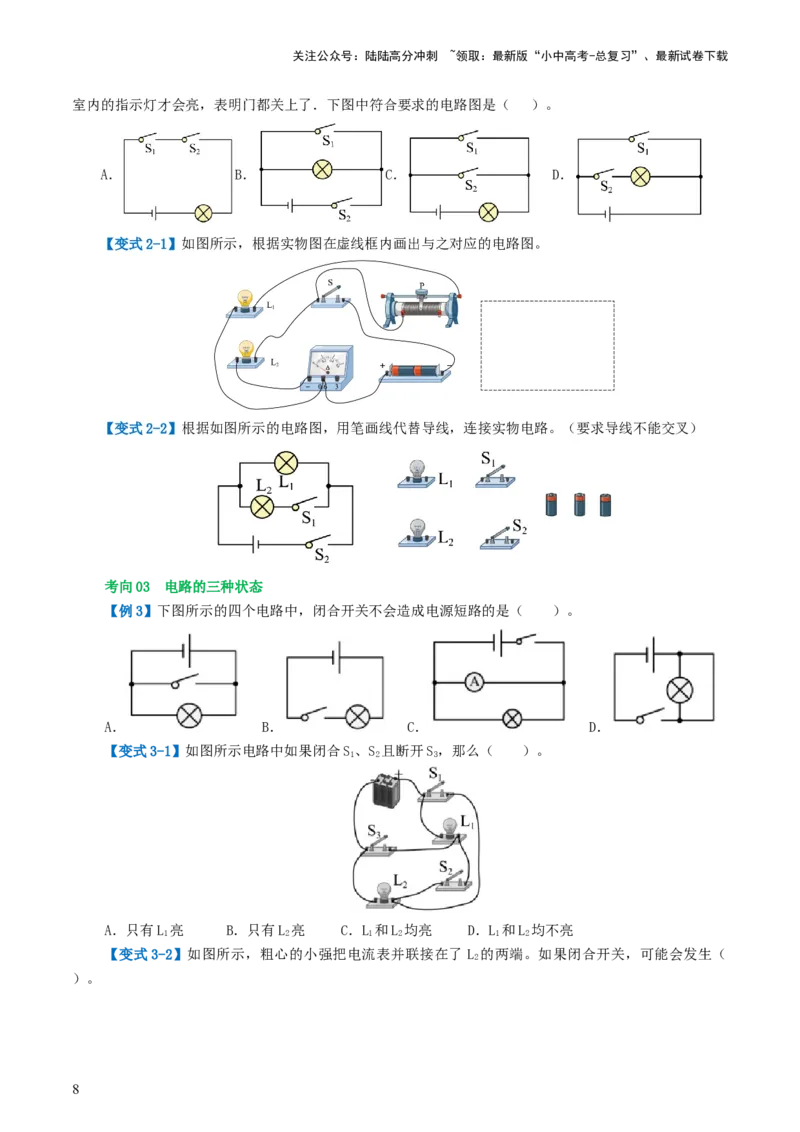

【例2】某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（ ）。
A． B． C． D．
【变式2-1】如图所示，根据实物图在虚线框内画出与之对应的电路图。
【变式2-2】根据如图所示的电路图，用笔画线代替导线，连接实物电路。（要求导线不能交叉）
考向03 电路的三种状态
【例3】下图所示的四个电路中，闭合开关不会造成电源短路的是（ ）。
A． B． C． D．
【变式3-1】如图所示电路中如果闭合S、S 且断开S，那么（ ）。
1 2 3
A．只有L 亮 B．只有L 亮 C．L 和L 均亮 D．L 和L 均不亮
1 2 1 2 1 2
【变式3-2】如图所示，粗心的小强把电流表并联接在了 L 的两端。如果闭合开关，可能会发生（
2
）。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．L 发光，L 不发光 B．L 不发光，L 发光
1 2 1 2
C．L、L 都要发光 D．L、L 都不发光
1 2 1 2
考点三 串联和并联

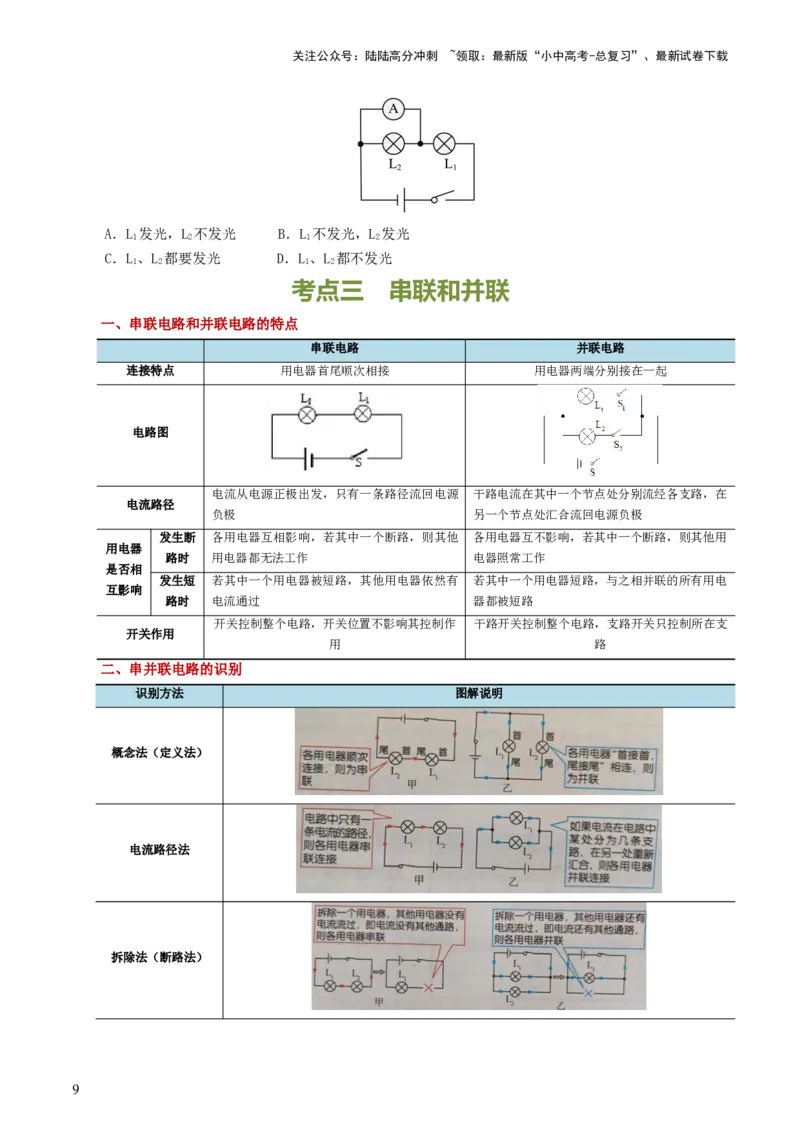

一、串联电路和并联电路的特点
串联电路 并联电路
连接特点 用电器首尾顺次相接 用电器两端分别接在一起
电路图
电流从电源正极出发，只有一条路径流回电源 干路电流在其中一个节点处分别流经各支路，在
电流路径
负极 另一个节点处汇合流回电源负极
发生断 各用电器互相影响，若其中一个断路，则其他 各用电器互不影响，若其中一个断路，则其他用
用电器
路时 用电器都无法工作 电器照常工作
是否相
发生短 若其中一个用电器被短路，其他用电器依然有 若其中一个用电器短路，与之相并联的所有用电
互影响
路时 电流通过 器都被短路
开关控制整个电路，开关位置不影响其控制作 干路开关控制整个电路，支路开关只控制所在支
开关作用
用 路
二、串并联电路的识别
识别方法 图解说明
概念法（定义法）
电流路径法
拆除法（断路法）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
短路法
移点法

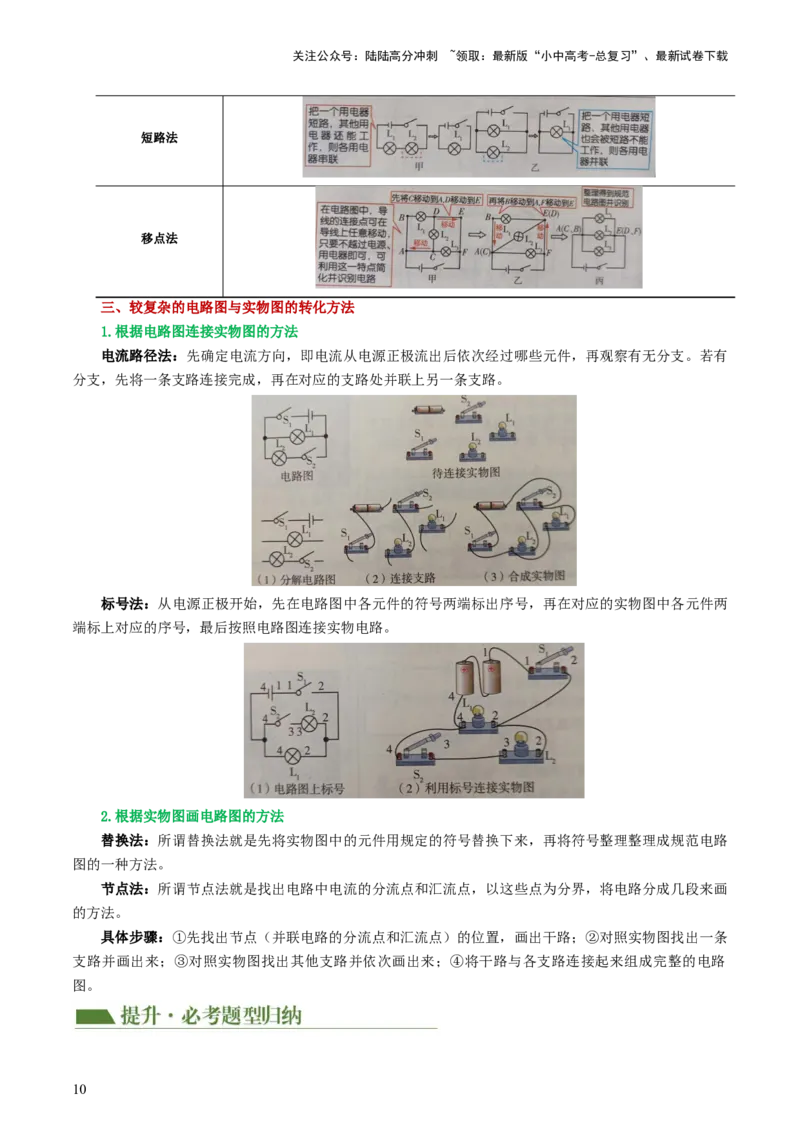

三、较复杂的电路图与实物图的转化方法
1.根据电路图连接实物图的方法
电流路径法：先确定电流方向，即电流从电源正极流出后依次经过哪些元件，再观察有无分支。若有
分支，先将一条支路连接完成，再在对应的支路处并联上另一条支路。
标号法：从电源正极开始，先在电路图中各元件的符号两端标出序号，再在对应的实物图中各元件两
端标上对应的序号，最后按照电路图连接实物电路。
2.根据实物图画电路图的方法
替换法：所谓替换法就是先将实物图中的元件用规定的符号替换下来，再将符号整理整理成规范电路
图的一种方法。
节点法：所谓节点法就是找出电路中电流的分流点和汇流点，以这些点为分界，将电路分成几段来画
的方法。
具体步骤：①先找出节点（并联电路的分流点和汇流点）的位置，画出干路；②对照实物图找出一条
支路并画出来；③对照实物图找出其他支路并依次画出来；④将干路与各支路连接起来组成完整的电路
图。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

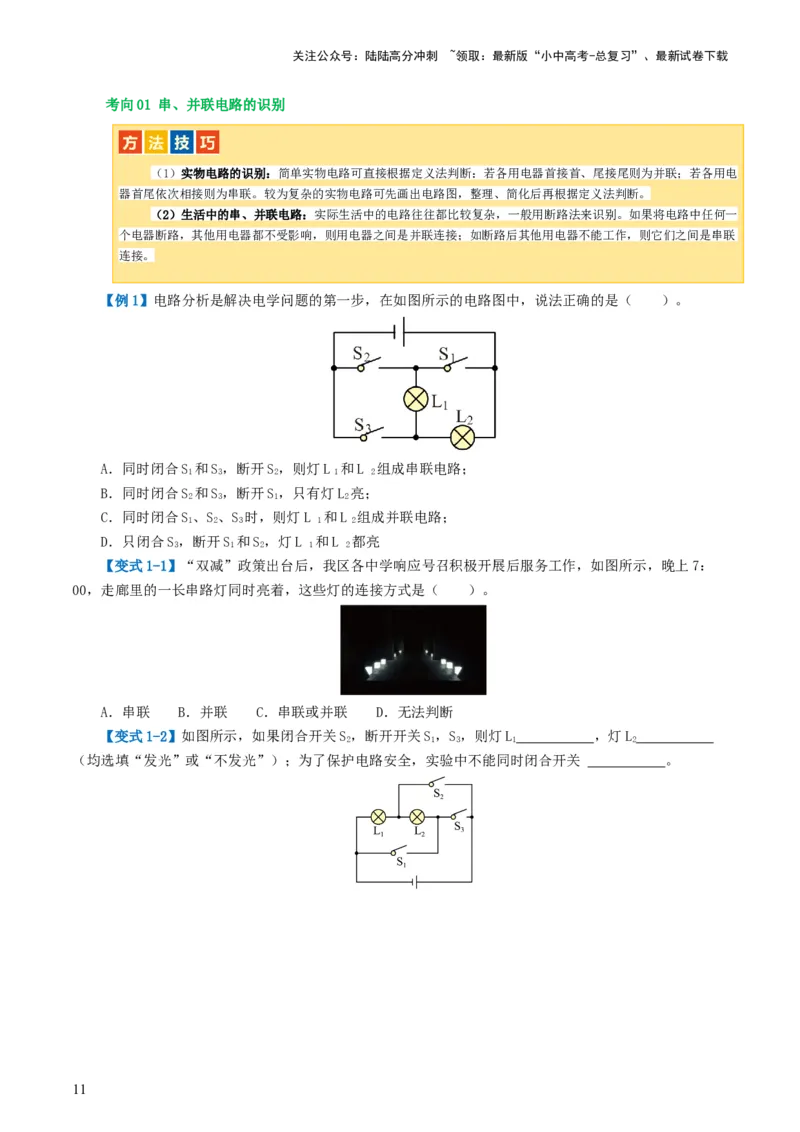

考向01 串、并联电路的识别
（1）实物电路的识别：简单实物电路可直接根据定义法判断：若各用电器首接首、尾接尾则为并联；若各用电
器首尾依次相接则为串联。较为复杂的实物电路可先画出电路图，整理、简化后再根据定义法判断。
（2）生活中的串、并联电路：实际生活中的电路往往都比较复杂，一般用断路法来识别。如果将电路中任何一
个电器断路，其他用电器都不受影响，则用电器之间是并联连接；如断路后其他用电器不能工作，则它们之间是串联
连接。
【例1】电路分析是解决电学问题的第一步，在如图所示的电路图中，说法正确的是（ ）。
A．同时闭合S 和S，断开S，则灯L 和L 组成串联电路；
1 3 2 1 2
B．同时闭合S 和S，断开S，只有灯L 亮；
2 3 1 2
C．同时闭合S、S、S 时，则灯L 和L 组成并联电路；
1 2 3 1 2
D．只闭合S，断开S 和S，灯L 和L 都亮
3 1 2 1 2
【变式1-1】“双减”政策出台后，我区各中学响应号召积极开展后服务工作，如图所示，晚上7：
00，走廊里的一长串路灯同时亮着，这些灯的连接方式是（ ）。
A．串联 B．并联 C．串联或并联 D．无法判断
【变式1-2】如图所示，如果闭合开关S，断开开关S，S，则灯L ，灯L
2 1 3 1 2
（均选填“发光”或“不发光”）；为了保护电路安全，实验中不能同时闭合开关 。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

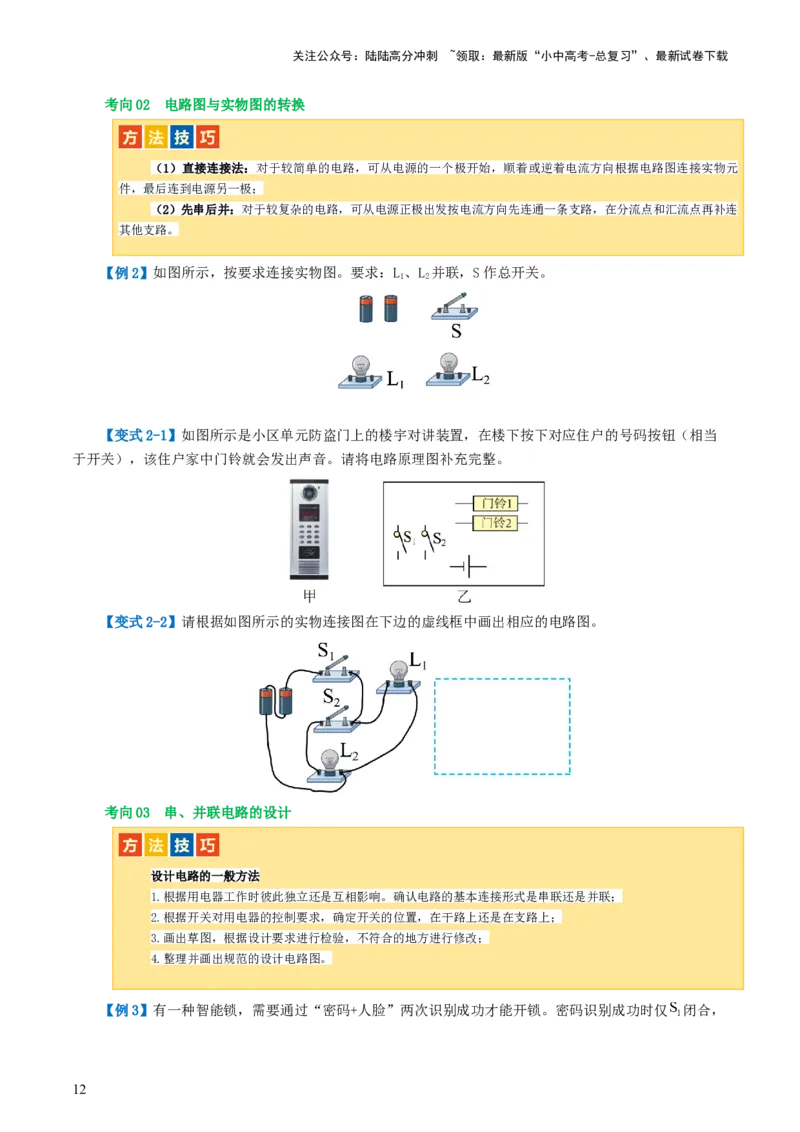

考向02 电路图与实物图的转换
（1）直接连接法：对于较简单的电路，可从电源的一个极开始，顺着或逆着电流方向根据电路图连接实物元
件，最后连到电源另一极；
（2）先串后并：对于较复杂的电路，可从电源正极出发按电流方向先连通一条支路，在分流点和汇流点再补连
其他支路。
【例2】如图所示，按要求连接实物图。要求：L、L 并联，S作总开关。
1 2
【变式2-1】如图所示是小区单元防盗门上的楼宇对讲装置，在楼下按下对应住户的号码按钮（相当
于开关），该住户家中门铃就会发出声音。请将电路原理图补充完整。
【变式2-2】请根据如图所示的实物连接图在下边的虚线框中画出相应的电路图。
考向03 串、并联电路的设计
设计电路的一般方法
1.根据用电器工作时彼此独立还是互相影响。确认电路的基本连接形式是串联还是并联；
2.根据开关对用电器的控制要求，确定开关的位置，在干路上还是在支路上；
3.画出草图，根据设计要求进行检验，不符合的地方进行修改；
4.整理并画出规范的设计电路图。

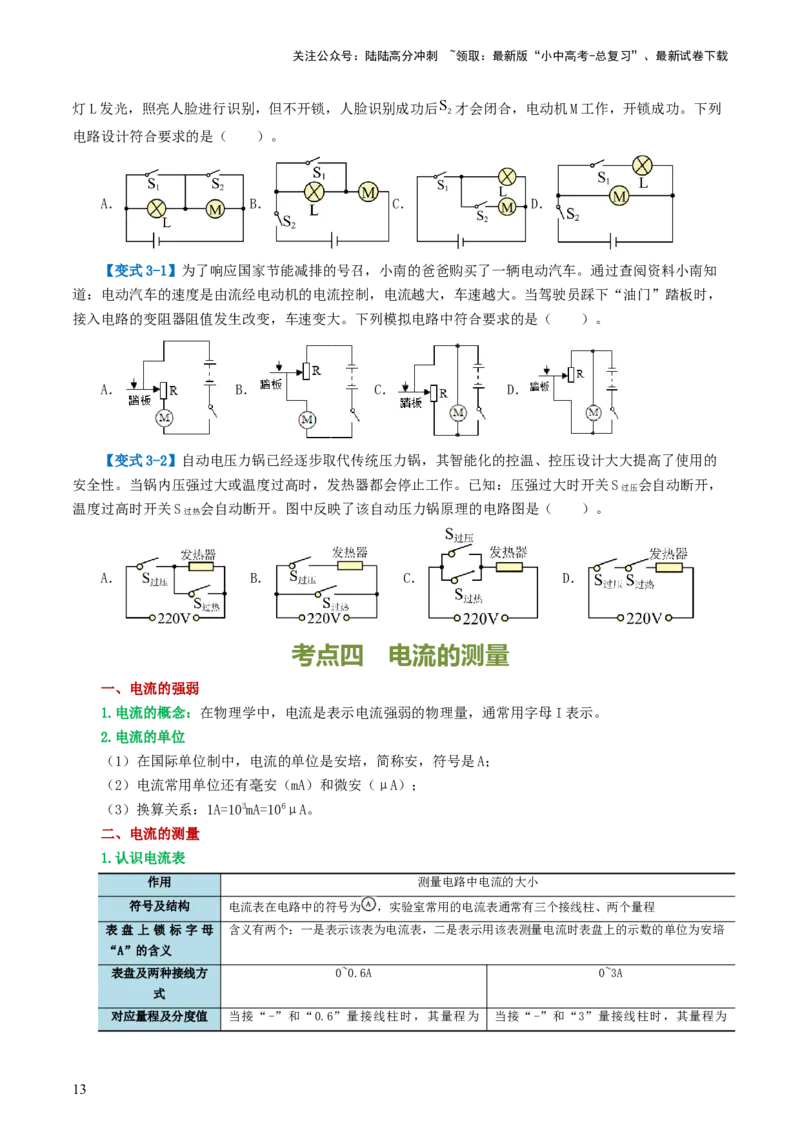

【例3】有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅 闭合，
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后 才会闭合，电动机M工作，开锁成功。下列
电路设计符合要求的是（ ）。
A． B． C． D．
【变式3-1】为了响应国家节能减排的号召，小南的爸爸购买了一辆电动汽车。通过查阅资料小南知
道：电动汽车的速度是由流经电动机的电流控制，电流越大，车速越大。当驾驶员踩下“油门”踏板时，
接入电路的变阻器阻值发生改变，车速变大。下列模拟电路中符合要求的是（ ）。
A． B． C． D．
【变式3-2】自动电压力锅已经逐步取代传统压力锅，其智能化的控温、控压设计大大提高了使用的
安全性。当锅内压强过大或温度过高时，发热器都会停止工作。已知：压强过大时开关S 会自动断开，
过压
温度过高时开关S 会自动断开。图中反映了该自动压力锅原理的电路图是（ ）。
过热
A． B． C． D．
考点四 电流的测量
一、电流的强弱
1.电流的概念：在物理学中，电流是表示电流强弱的物理量，通常用字母I表示。
2.电流的单位
（1）在国际单位制中，电流的单位是安培，简称安，符号是A；
（2）电流常用单位还有毫安（mA）和微安（μA）；
（3）换算关系：1A=103mA=106μA。
二、电流的测量
1.认识电流表
作用 测量电路中电流的大小
符号及结构 电流表在电路中的符号为 ，实验室常用的电流表通常有三个接线柱、两个量程
表盘上锁标字母 含义有两个：一是表示该表为电流表，二是表示用该表测量电流时表盘上的示数的单位为安培
“A”的含义
表盘及两种接线方 0~0.6A 0~3A
式
对应量程及分度值 当接“-”和“0.6”量接线柱时，其量程为 当接“-”和“3”量接线柱时，其量程为
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
0.6A，此时每个小格表示0.02A，即分度值为 3A，此时每个小格表示0.1A，即分度值为
0.02A 0.1A
2.电流表的使用规则
（1）电流表的连接
使用规则 违反规则的后果
如果指针不在零刻度线位置就开始测量，会出现
以下两种情况：
使用前应检查电流表的指针是否指在零刻度
调零 （1）指针在零刻度线左侧：会导致最终读数偏
线
小；
（2）指针在零刻度线右侧：会导致最终读数偏大
如果将电流表和用电器并联，用电器被短路，而
串联 电流表必须与被测电路串联
且还有可能烧坏电流表
连接电流表时，必须使电流从“+”接线柱 若电流表的正负接线柱接反，通电后指针将反
“+”进“-”出
流入，从“-”接线柱流出 偏，容易损坏电流表
要选择合适的量程：（1）所测电流大小不
如果电流大小超过电流表量程，无法读数还容易
能超过所选量程；（2）在不超过量程的前
量程选择 损坏电流表；如果选择量程过大，例如可选择0-
提下，应选用小量程测电流，因为小量程分
0.6A量程时选择0-3A量程，测量误差会较大
度值小，精度高
若电流表不经过用电器直接接到电源两极上，会
严禁电源短路 不允许把电流表直接连接在电源的两极上
造成电源短路，可能烧坏电流表和电源
（2）电流表的读数
一、明确所选量程；
二、明确所选量程的分度值
三、由指针所指位置，读数。
考向01 电流表的连接
（1）判断电流表测量的对象：电流表和哪个电器串联，就测量通过哪个电器的电流；
（2）电流表连线：连接电路时，首先要根据已知条件，明确用电器是串联还是并联，开关是在支路上还是在干
路上，电流表测哪个用电器电流。开关控制单个用电器时，必须连接在所控制的支路；开关控制所有用电器时，连接
在干路上；电流表必须与用电器串联。
【例1】如图，a，b，c，d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的
M、N接线柱与电路中各接线点的连接关系为（ ）。
A． 接 ， 接 B． 接 ， 接
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． 接 ， 接 D． 接 ， 接c

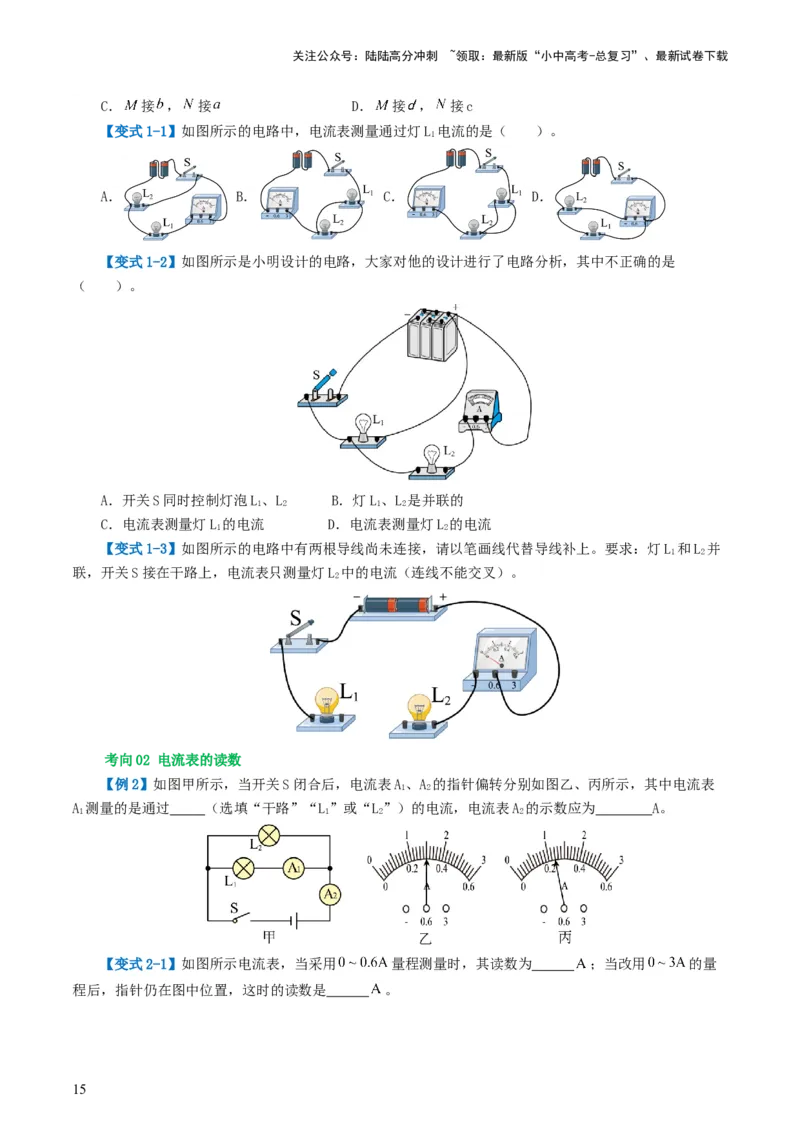

【变式1-1】如图所示的电路中，电流表测量通过灯L 电流的是（ ）。
1
A． B． C． D．
【变式1-2】如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是
（ ）。
A．开关S同时控制灯泡L、L B．灯L、L 是并联的
1 2 1 2
C．电流表测量灯L 的电流 D．电流表测量灯L 的电流
1 2
【变式1-3】如图所示的电路中有两根导线尚未连接，请以笔画线代替导线补上。要求：灯L 和L 并
1 2
联，开关S接在干路上，电流表只测量灯L 中的电流（连线不能交叉）。
2
考向02 电流表的读数
【例2】如图甲所示，当开关S闭合后，电流表A、A 的指针偏转分别如图乙、丙所示，其中电流表
1 2
A 测量的是通过 （选填“干路”“L”或“L”）的电流，电流表A 的示数应为 A。
1 1 2 2
【变式2-1】如图所示电流表，当采用 量程测量时，其读数为 ；当改用 的量
程后，指针仍在图中位置，这时的读数是 。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

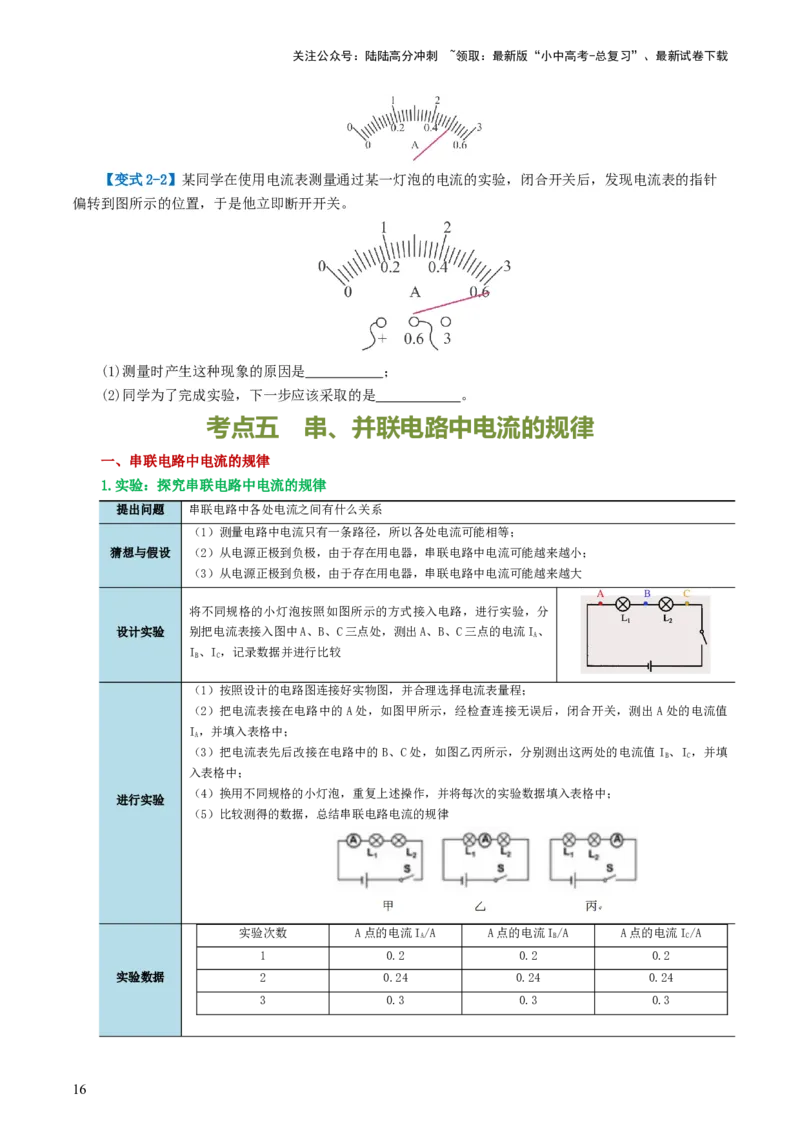

【变式2-2】某同学在使用电流表测量通过某一灯泡的电流的实验，闭合开关后，发现电流表的指针
偏转到图所示的位置，于是他立即断开开关。
(1)测量时产生这种现象的原因是 ；
(2)同学为了完成实验，下一步应该采取的是 。
考点五 串、并联电路中电流的规律
一、串联电路中电流的规律
1.实验：探究串联电路中电流的规律
提出问题 串联电路中各处电流之间有什么关系
（1）测量电路中电流只有一条路径，所以各处电流可能相等；
猜想与假设 （2）从电源正极到负极，由于存在用电器，串联电路中电流可能越来越小；
（3）从电源正极到负极，由于存在用电器，串联电路中电流可能越来越大
将不同规格的小灯泡按照如图所示的方式接入电路，进行实验，分
设计实验 别把电流表接入图中A、B、C三点处，测出A、B、C三点的电流I、
A
I、I，记录数据并进行比较
B C
（1）按照设计的电路图连接好实物图，并合理选择电流表量程；
（2）把电流表接在电路中的A处，如图甲所示，经检查连接无误后，闭合开关，测出A处的电流值
I，并填入表格中；
A
（3）把电流表先后改接在电路中的B、C处，如图乙丙所示，分别测出这两处的电流值I、I，并填
B C
入表格中；
（4）换用不同规格的小灯泡，重复上述操作，并将每次的实验数据填入表格中；
进行实验
（5）比较测得的数据，总结串联电路电流的规律
实验次数 A点的电流I/A A点的电流I/A A点的电流I/A
A B C
1 0.2 0.2 0.2
实验数据 2 0.24 0.24 0.24
3 0.3 0.3 0.3
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
…
分析论证 电路中ABC三点的电流相等，即I=I=I
A B C
实验结论 串联电路中电流处处相等，即I=I=I=I=…=I
A B C n
2.交流与反思
（1）记录数据要真实，不得随意修改实验数据，在误差允许范围内得出结论；
（2）同一次实验过程中，每盏小灯泡的亮度可能不同，甚至有的小灯泡不亮，但这不能说明各处电
流不相等，因为各小灯泡的规格不同。

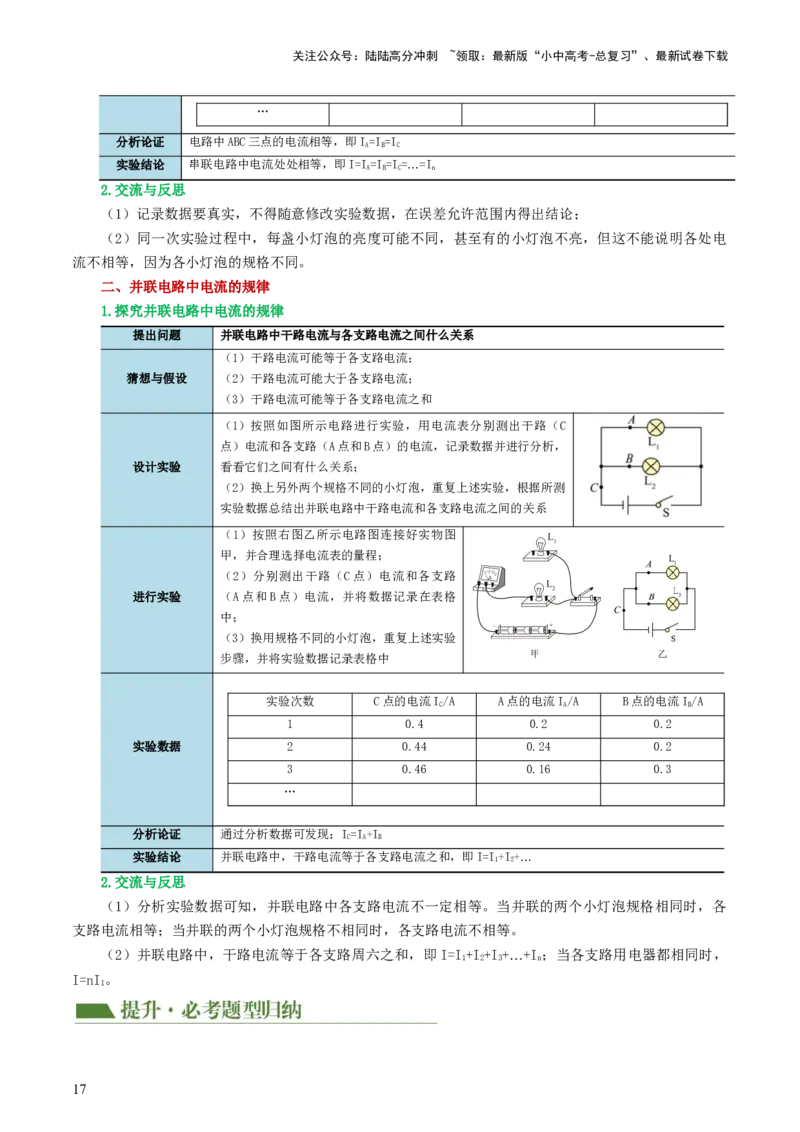

二、并联电路中电流的规律
1.探究并联电路中电流的规律
提出问题 并联电路中干路电流与各支路电流之间什么关系
（1）干路电流可能等于各支路电流；
猜想与假设 （2）干路电流可能大于各支路电流；
（3）干路电流可能等于各支路电流之和
（1）按照如图所示电路进行实验，用电流表分别测出干路（C
点）电流和各支路（A点和B点）的电流，记录数据并进行分析，
设计实验 看看它们之间有什么关系；
（2）换上另外两个规格不同的小灯泡，重复上述实验，根据所测
实验数据总结出并联电路中干路电流和各支路电流之间的关系
（1）按照右图乙所示电路图连接好实物图
甲，并合理选择电流表的量程；
（2）分别测出干路（C点）电流和各支路
进行实验 （A点和B点）电流，并将数据记录在表格
中；
（3）换用规格不同的小灯泡，重复上述实验
步骤，并将实验数据记录表格中
实验次数 C点的电流I/A A点的电流I/A B点的电流I/A
C A B
1 0.4 0.2 0.2
实验数据 2 0.44 0.24 0.2
3 0.46 0.16 0.3
…
分析论证 通过分析数据可发现：I=I+I
C A B
实验结论 并联电路中，干路电流等于各支路电流之和，即I=I+I+…
1 2
2.交流与反思
（1）分析实验数据可知，并联电路中各支路电流不一定相等。当并联的两个小灯泡规格相同时，各
支路电流相等；当并联的两个小灯泡规格不相同时，各支路电流不相等。
（2）并联电路中，干路电流等于各支路周六之和，即I=I+I+I+…+I ；当各支路用电器都相同时，
1 2 3 n
I=nI。
1
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

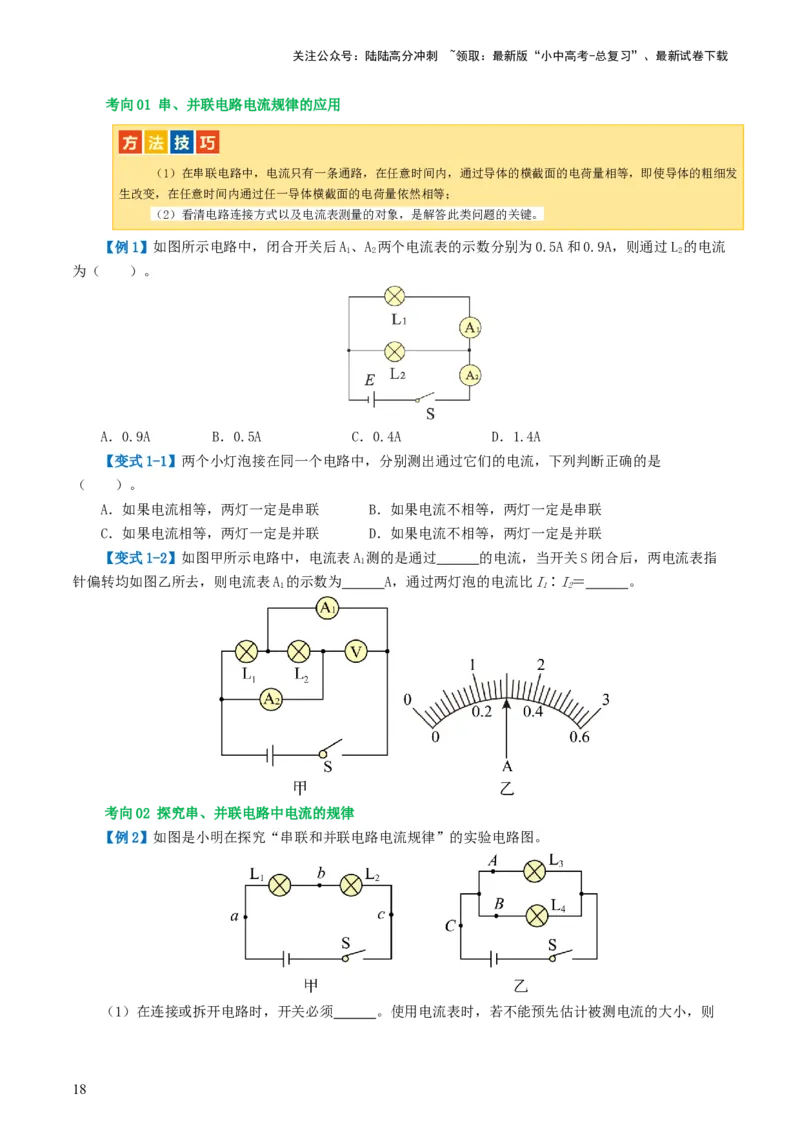

考向01 串、并联电路电流规律的应用
（1）在串联电路中，电流只有一条通路，在任意时间内，通过导体的横截面的电荷量相等，即使导体的粗细发
生改变，在任意时间内通过任一导体横截面的电荷量依然相等；
（2）看清电路连接方式以及电流表测量的对象，是解答此类问题的关键。
【例1】如图所示电路中，闭合开关后A、A 两个电流表的示数分别为0.5A和0.9A，则通过L 的电流
1 2 2
为（ ）。
A．0.9A B．0.5A C．0.4A D．1.4A
【变式1-1】两个小灯泡接在同一个电路中，分别测出通过它们的电流，下列判断正确的是
（ ）。
A．如果电流相等，两灯一定是串联 B．如果电流不相等，两灯一定是串联
C．如果电流相等，两灯一定是并联 D．如果电流不相等，两灯一定是并联
【变式1-2】如图甲所示电路中，电流表A 测的是通过 的电流，当开关S闭合后，两电流表指
1
针偏转均如图乙所去，则电流表A 的示数为 A，通过两灯泡的电流比I∶I＝ 。
1 1 2
考向02 探究串、并联电路中电流的规律
【例2】如图是小明在探究“串联和并联电路电流规律”的实验电路图。
（1）在连接或拆开电路时，开关必须 。使用电流表时，若不能预先估计被测电流的大小，则
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

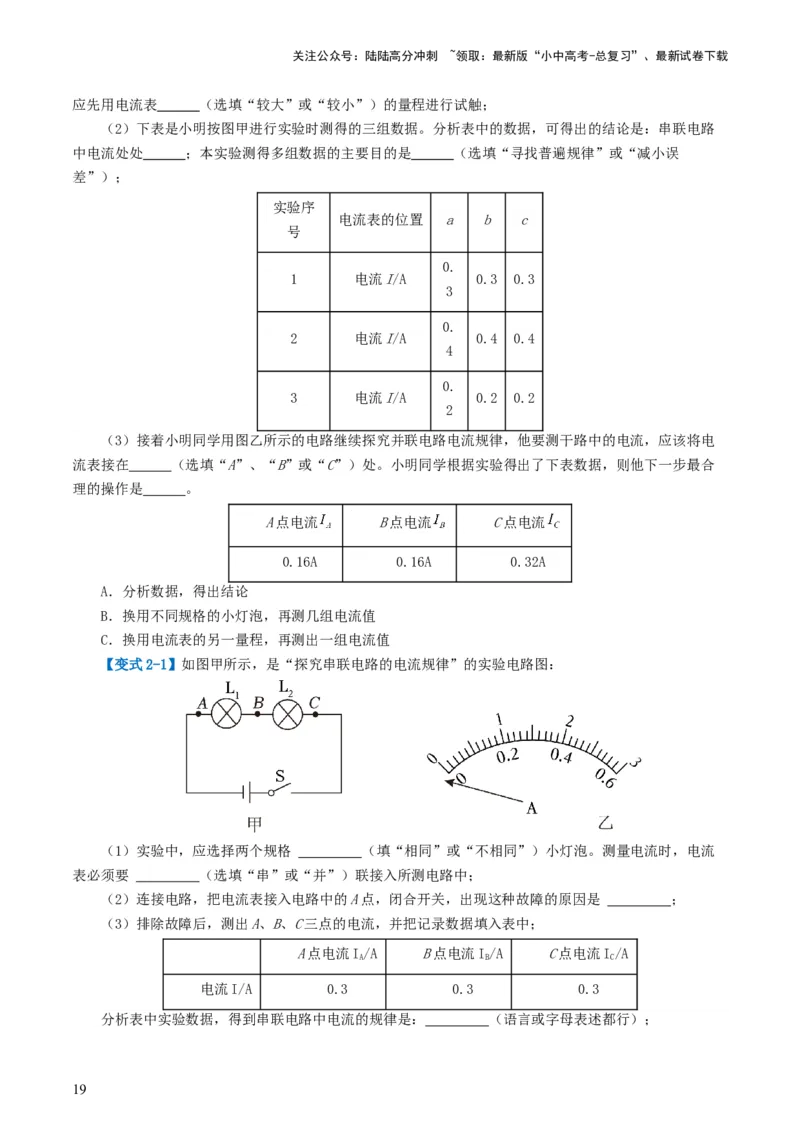

应先用电流表 （选填“较大”或“较小”）的量程进行试触；
（2）下表是小明按图甲进行实验时测得的三组数据。分析表中的数据，可得出的结论是：串联电路
中电流处处 ；本实验测得多组数据的主要目的是 （选填“寻找普遍规律”或“减小误
差”）；
实验序
电流表的位置 a b c
号
0.
1 电流I/A 0.3 0.3
3
0.
2 电流I/A 0.4 0.4
4
0.
3 电流I/A 0.2 0.2
2
（3）接着小明同学用图乙所示的电路继续探究并联电路电流规律，他要测干路中的电流，应该将电
流表接在 （选填“A”、“B”或“C”）处。小明同学根据实验得出了下表数据，则他下一步最合
理的操作是 。
A点电流 B点电流 C点电流
0.16A 0.16A 0.32A
A．分析数据，得出结论
B．换用不同规格的小灯泡，再测几组电流值
C．换用电流表的另一量程，再测出一组电流值
【变式2-1】如图甲所示，是“探究串联电路的电流规律”的实验电路图：
（1）实验中，应选择两个规格 （填“相同”或“不相同”）小灯泡。测量电流时，电流
表必须要 （选填“串”或“并”）联接入所测电路中；
（2）连接电路，把电流表接入电路中的A点，闭合开关，出现这种故障的原因是 ；
（3）排除故障后，测出A、B、C三点的电流，并把记录数据填入表中；
A点电流I/A B点电流I/A C点电流I/A
A B C
电流I/A 0.3 0.3 0.3
分析表中实验数据，得到串联电路中电流的规律是： （语言或字母表述都行）；
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（4）上面的实验设计存在的不足之处是 ，难以得出结论的普遍性。

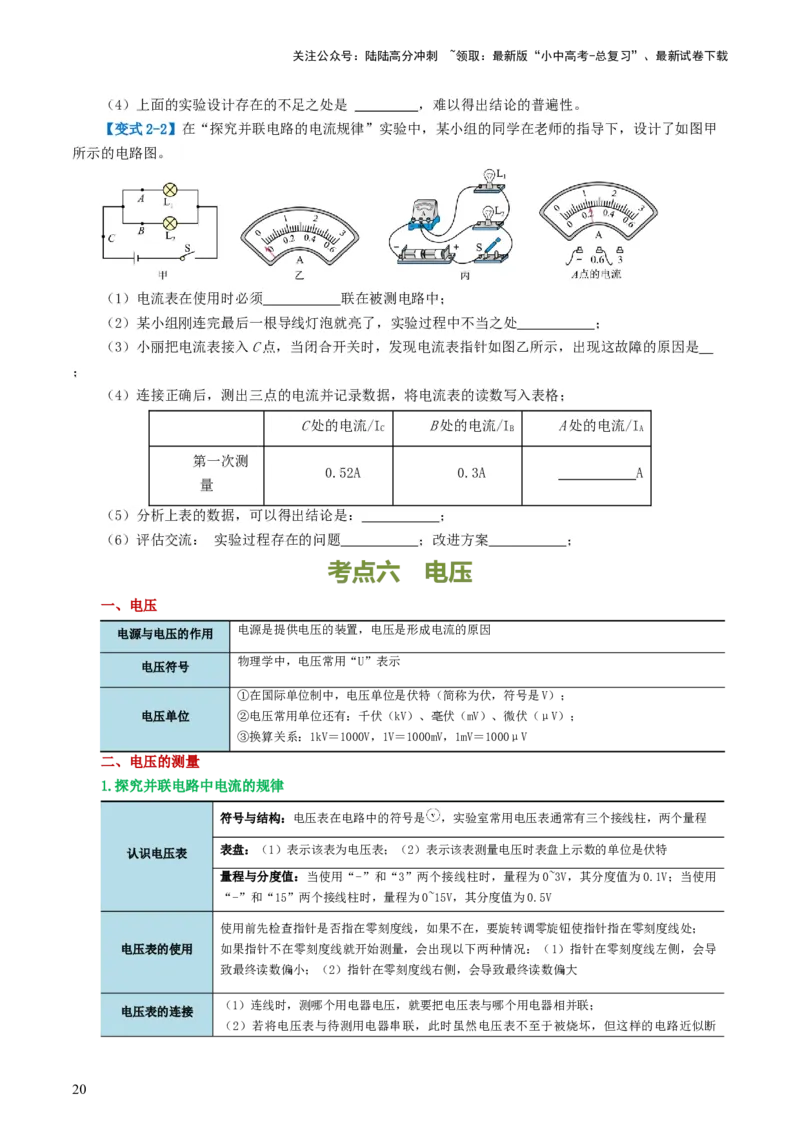

【变式2-2】在“探究并联电路的电流规律”实验中，某小组的同学在老师的指导下，设计了如图甲
所示的电路图。
（1）电流表在使用时必须 联在被测电路中；
（2）某小组刚连完最后一根导线灯泡就亮了，实验过程中不当之处 ；
（3）小丽把电流表接入C点，当闭合开关时，发现电流表指针如图乙所示，出现这故障的原因是
；
（4）连接正确后，测出三点的电流并记录数据，将电流表的读数写入表格；
C处的电流/I B处的电流/I A处的电流/I
C B A
第一次测
0.52A 0.3A A
量
（5）分析上表的数据，可以得出结论是： ；
（6）评估交流： 实验过程存在的问题 ；改进方案 ；
考点六 电压
一、电压
电源是提供电压的装置，电压是形成电流的原因
电源与电压的作用
物理学中，电压常用“U”表示
电压符号
①在国际单位制中，电压单位是伏特（简称为伏，符号是V）；
电压单位 ②电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）；
③换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV
二、电压的测量
1.探究并联电路中电流的规律
符号与结构：电压表在电路中的符号是 ，实验室常用电压表通常有三个接线柱，两个量程
认识电压表 表盘：（1）表示该表为电压表；（2）表示该表测量电压时表盘上示数的单位是伏特
量程与分度值：当使用“-”和“3”两个接线柱时，量程为0~3V，其分度值为0.1V；当使用
“-”和“15”两个接线柱时，量程为0~15V，其分度值为0.5V
使用前先检查指针是否指在零刻度线，如果不在，要旋转调零旋钮使指针指在零刻度线处；
电压表的使用 如果指针不在零刻度线就开始测量，会出现以下两种情况：（1）指针在零刻度线左侧，会导
致最终读数偏小；（2）指针在零刻度线右侧，会导致最终读数偏大
（1）连线时，测哪个用电器电压，就要把电压表与哪个用电器相并联；
电压表的连接
（2）若将电压表与待测用电器串联，此时虽然电压表不至于被烧坏，但这样的电路近似断
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
路，测不出待测用电器两端电压；
（3）标有“+”的接线柱接电源的正极，标有“-”的接线柱接电源的负极。如果“+”“-”
接线柱接反，会使电压表的指针反向偏转，损坏电压表。
所测电压不能超过所选量程；在不超过量程的前提下，尽可能选用小量程测电压，以提高测量
精度
电压的测量与读数
电压表可直接接在电源“+”“-”极两端，此时测量的就是电源电压。
注意：此时如果所选量程小于电源电压，可能会烧坏电压表
考向01 电压
（1）常见电压值：解答此类试题需要学生记住一些常见用电器的正常工作电压值，例如家庭电路中用电器的工
作电压一般为220V，手机电池电压为3.7V，电动车电压一般为48V等。
（2）对电压的理解：1）电压时电路中形成电流的原因，电路中有电压且电路时通路，电路中才有电流；2）电
源是电路中提供电压的装置，无论电路中是否有电流，电源两极间的电压都是客观存在的。
【例1】在我们生活实际中，下列数据最合理的是（ ）。
A．人的正常体温约为38.6℃；
B．对人体的安全电压为36V；
C．在1个标准大气压下，水的沸点是100℃；
D．我国家庭电路的电压为380V
【变式1-1】如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就
制成了一个盐水电池。观察电压表的接线和指针偏转，下列说法正确的是（ ）。
A．盐水电池将电能转化为化学能；
B．锌片是盐水电池的正极；
C．这个盐水电池的电压是0.4V；
D．盐水中，电流的方向是从铜片流向锌片
【变式1-2】下列关于电压、电流的说法正确的是（ ）。
A．用电压表“0~15V”、“0~3V” 量程分别测量同一电路中某电阻两端电压，示数分别为2V、
2.2V，则该电阻两端电压为2.2V；
B．电路分析中，应该将电流表视为一个阻值很大的电阻；
C．电压表、电流表均不能直接接在电源的正负极之间；
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．电流看不见，我们通常用水流来比作电流，这种科学思维方法被称作归纳法
考向02 电压表与电压测量
（1）电压表的连接：在用电压表测电路两端电压时，要注意以下几点：1）必须把电压表并联在被测电路两
端，即需要测哪部分两端的电压，就把电压表并联在哪部分电路两端；2）要使电流从“+”接线柱流入，从“-”接
线柱流出。
（2）判断电压表测量对象：以电压表接在电路中的两个连接点为分点，可将电路分成两部分，将两点间含有电
源的电路“去掉”，看电压表与哪个用电器组成闭合电路，电压表测量的就是哪个用电器两端电压。
（3）电压表、电流表对电路的影响：在判断含电表电路的结构时，可先在“心”里面“去表”：1）把电流表
当做一条导线；2）把电压表当做一个断开的开关。这样就可以把一个看似复杂的电路简化，然后认准各电表测量的
对象，对电路作出准确的判断。
（4）电路中电压表与电流表的判断：1）电流路径法：根据设计要求在电路图上画出电流的路径，在电流路径
上的电表是电流表；不在电流路径上的电表是电压表。2）假设法：即任意假设某处的电表类型，再看该假设是否符
合要求，逐一分析得到正确的答案。
（5）电压表的读数：1）根据表盘上所标的符号，判断电表是电压表还是电流表；2）根据连接的接线柱判断所
选的量程；3）看分度值；4）看指针位置，确定示数。
【例2】比较电流表和电压表的使用方法，下列说法错误的是（ ）。
A．接入电路前要估计测量值的范围，来选定量程；
B．接入电路时都要使电流从正接线柱流入，从负接线柱流出；
C．接入电路时都严禁将表的两个接线柱直接接到电源的两极上；
D．使用前都要检查指针是否对准零刻度线
【变式2-1】如图所示的电路图中，闭合开关S后能用电压表正确测出灯L 两端电压的是（ ）。
2
A． B． C． D．
【变式2-2】如图，L、L 是灯泡，且两灯均正常发光，“〇”处可以连接电流表、电压表测量电路中
1 2
的电流、电压，以下说法中正确的是（ ）。
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表
【变式2-3】如图所示的电路，闭合开关S后，变阻器滑片P滑至最右端时，下列分析正确的是（
）。
A．L与R串联，电压表V测R电压；
B．L与R并联，电流表A 测R电流，A 测L电流；
1 2
C．L与R并联，电流表A 测R电流，A 测总电流；
1 2
D．L被短路，电压表示数为电源电压
考向03 用电压表和电流表判断电路故障
（1）用电流表判断电路故障
（1）电路有断路的地方；
无示数
（2）用电器工作时，电流表内部发生短路
有示数且示数很小 说明电路有接触不良或电流表量程过大
（2）用电压表判断电路故障
（3）与电压表并联的电路短路；
无示数
（4）与电压表并联的电路以外的电路断路
有示数且等于电源电压 说明与电压表并联的电路断路，电压表的两个接线柱与电源构成通路
【例3】在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电
路故障可能是（ ）。
A．电流表短路 B．灯泡L 断路
1
23关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．灯泡L 短路 D．灯泡L 断路
2 2
【变式3-1】如图所示电路，闭合开关S后，发现灯泡L、L 均不亮，电流表示数为零，电压表示数
1 2
等于电源电压，则该电路中的故障是（ ）。
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
【变式3-2】如图所示，电源电压不变，开关S闭合后，灯L 和L 都正常发光，一段时间后，一盏灯
1 2
突然熄灭，电压表和电流表示数都不变，则故障原因可能是（ ）。
A．灯L 短路 B．灯L 短路 C．灯L 断路 D．灯L 断路
1 2 1 2
考点七 串、并联电路中电压的规律
一、探究串、并联电路中电压的规律
1.探究串联电路中用电器两端电压与电源两端电压的规律
提出问题 两个或两个以上用电器组成的串联电路中，各用电器两端电压与电源两端电压有什么关系
（1）与串联电路电流关系一样，处处相等；
猜想与假设 （2）各用电器两端电压之和可能等于电源两端的电压；
（3）各用电器两端的电压可能与电源两端的电压相等
分别按甲、乙、丙所示电路图连接实物电路，其中两灯泡规格相同，测出 A、B间的电压U ，B、C
AB
间的电压U ，A、C间的电压U ，并分析三者间有何关系；换用不同规格的小灯泡重复实验，观察上
BC AC
述关系是否仍然成立。
设计实验
（1）调节电压表指针归零；
进行实验与收 （2）按照电路图连接好实物电路，并检查电路是否连接无误；
集证据 （3）分别将电压表接在A和B、B和C、A和C两点，将测得的电压记录在数据表格中；
（4）换用不同规格的小灯泡，重复上述步骤
24关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
实验次数 A、B间电压U/V B、C间电压U/V A、C间电压U/V
1 2
1 1.5 1.5 3.0
2 1.8 1.2 3.0
3 2.1 0.9 3.0
……
（1）由实验数据可得：U=U+U；当两个灯泡规格相同时，U=U；当两个灯泡规格不同时，U≠U；
1 2 1 2 1 2
归纳总结
（2）结论：串联电路中，电源两端电压等于各个用电器两端电压之和，即U=U+U
1 2
注意事项：
（1）连接实物电路图，可对照电路图按一定的顺序（从电源的“+”极到“-”极或从电源“-”极到
“+”极），逐个顺次连接；
（2）在连接实物电路过程中，开关要处于断开状态，防止电路出现短路而烧坏电源；
（3）电压表要并联在被测电路两端，同时要注意让电流从“+”接线柱流入，从“-”接线柱流出，
并采用试触法选择合适的量程；
（4）闭合开关进行实验之前，要检查电路的正确性，确定没有错误后，方可进行实验；
（5）实验中，每次读数后，应及时断开开关，以节约用电；
（6）记录实验数据时，要如实记录，不能随意改动数据，更不能“凑数”。
2.探究并联电路的电压规律
基本实验 探究并联电路各支路用电器两端电压与电源两端电压的关系
提出问题 两个或两个以上用电器并联，那么各支路用电器两端电压与电源电压关系如何
（1）各支路用电器两端电压可能都相等，且等于电源电压；
猜想与假设
（2）各支路用电器两端电压不相等，它们的和等于电源电压
（1）如图所示，选用两个规格相同的小灯泡并联在电路中，分别将电压表并联在A和B、C和
D、E和F两点，测出相应的电压值（所用电压为两节串联的干电池），将数据填入表中。
设计并进行实验
（2）换上两个规格不同的灯泡，所用电源仍为两节串联的干电池，重复上述步骤；
（3）分别选用两个规格相同和规格不同的小灯泡，所用电压为三节干电池，重复上述步骤。
实验次数 A、B之间的的电压U/V C、之间的电压U/V E、F之间的电压U/V
1 2
1 3 3 3
2 3 3 3
实验数据
3 4.5 4.5 4.5
4 4.5 4.5 4.5
……
分析实验数据可知，灯泡并联在电路中时，各灯泡两端电压相等，且等于电源电压，即
分析论证
U=U=U。该结论可表述为：并联电路中，各支路两端电压相等。
1 2
特别提醒：
在同一电路中，并联的用电器两端电压相等。但两端电压相等的用电器不一定是并联关系，也可能是
规格相同的用电器串联。
25关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
考向01 探究串、并联电路中电压的规律
【例1】学校物理小组的同学分组进行“探究串联电路电压规律”的实验活动：
（一）第一组进行了以下实验
（1）如图1所示，连接电路时，开关应该处断开状态，为了让实验结论可靠，实验中应选择规格
________（选填“相同”或“不同”）的小灯泡；
（2）排除故障后第一组的小田分别测出AB、BC、AC间的电压并记录在表格中，发现：串联电路总电
压等于各部分电路两端电压之和。
由下表中实验数据可知：小田同学主要通过________方式来多次实验；
U /V U /V U /V
AB AB AB
1 1.0 2.0 3.0
2 1.5 3.0 4.5
3 2.0 4.0 6.0
A．更换不同规格的小灯泡
B．更换不同的电源
C．同时更换了电源和小灯泡
同组的小名同学在电路中串联了________也实现了多次实验的目的；
（二）第二小组也完成了“探究串联电路电压规律”的实验，但是他们得到“电源两端电压大于各用
电器两端电压之和”的结论，物理老师引导第二组的同学们用如图2甲所示的电路继续进行了深人探究，
他们的步骤如下：
（3）测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡________的电压：闭合开关，
电压表的示数（如图2乙所示）是________V；
（4）用精密的电压表测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分
压可能是造成结论与猜想不符的原因。完成以上步骤后，他们觉得有必要侧量开关两端的电压，他们这么
认为的理由是________。

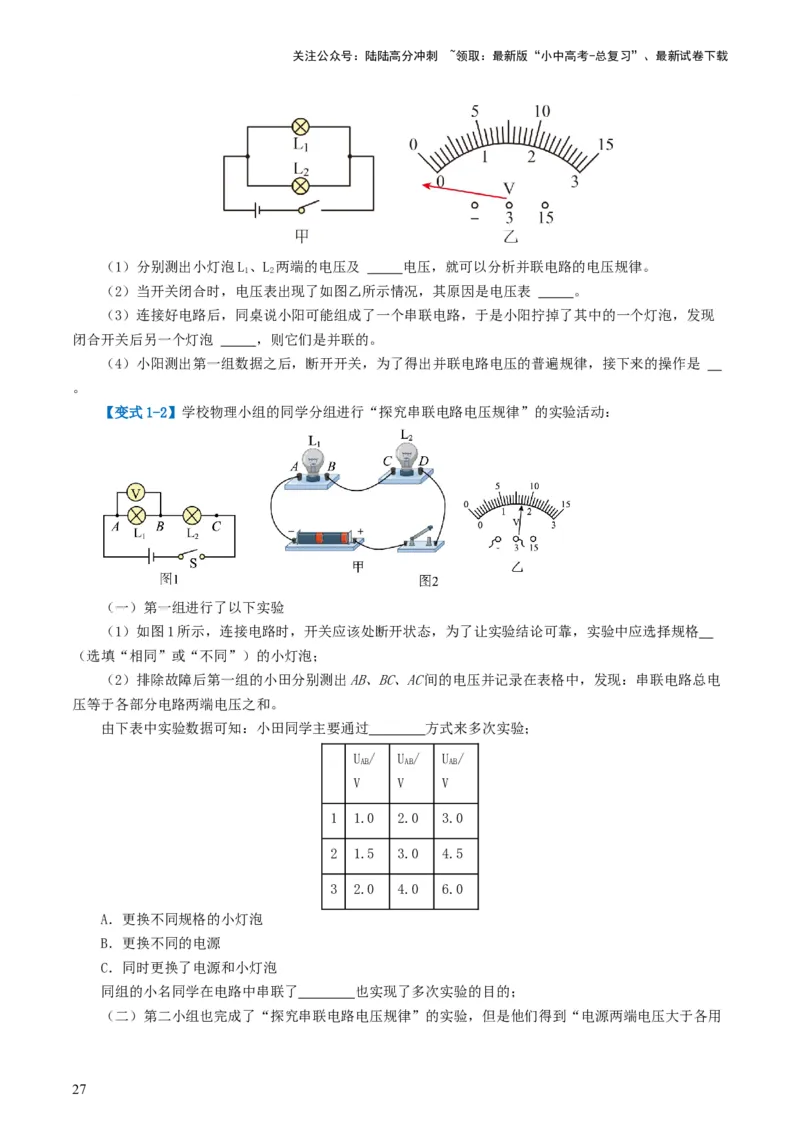

【变式1-1】小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问题。
26关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）分别测出小灯泡L、L 两端的电压及 电压，就可以分析并联电路的电压规律。
1 2
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 。
（3）连接好电路后，同桌说小阳可能组成了一个串联电路，于是小阳拧掉了其中的一个灯泡，发现
闭合开关后另一个灯泡 ，则它们是并联的。
（4）小阳测出第一组数据之后，断开开关，为了得出并联电路电压的普遍规律，接下来的操作是
。
【变式1-2】学校物理小组的同学分组进行“探究串联电路电压规律”的实验活动：
（一）第一组进行了以下实验
（1）如图1所示，连接电路时，开关应该处断开状态，为了让实验结论可靠，实验中应选择规格
（选填“相同”或“不同”）的小灯泡；
（2）排除故障后第一组的小田分别测出AB、BC、AC间的电压并记录在表格中，发现：串联电路总电
压等于各部分电路两端电压之和。
由下表中实验数据可知：小田同学主要通过 方式来多次实验；
U / U / U /
AB AB AB
V V V
1 1.0 2.0 3.0
2 1.5 3.0 4.5
3 2.0 4.0 6.0
A．更换不同规格的小灯泡
B．更换不同的电源
C．同时更换了电源和小灯泡
同组的小名同学在电路中串联了 也实现了多次实验的目的；
（二）第二小组也完成了“探究串联电路电压规律”的实验，但是他们得到“电源两端电压大于各用
27关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电器两端电压之和”的结论，物理老师引导第二组的同学们用如图2甲所示的电路继续进行了深入探究，
他们的步骤如下：
（3）测量电源及灯泡两端电压。电压表接在CD两点，是为了测量灯泡 的电压：闭合开关，
电压表的示数（如图2乙所示）是 V；
（4）用精密的电压表测量电路中导线的电压。测出导线BC间的电压大约为0.05V，由此得知导线分
压可能是造成结论与猜想不符的原因。完成以上步骤后，他们觉得有必要侧量开关两端的电压，他们这么
认为的理由是 。
考向02 串、并联电路中电压规律的应用
解题通法：
（1）结合开关的通断，分析电路的串、并联情况，画出等效电路图；
（2）判断电压表和哪部分电路并联；
（3）根据串、并联电路电压规律求解

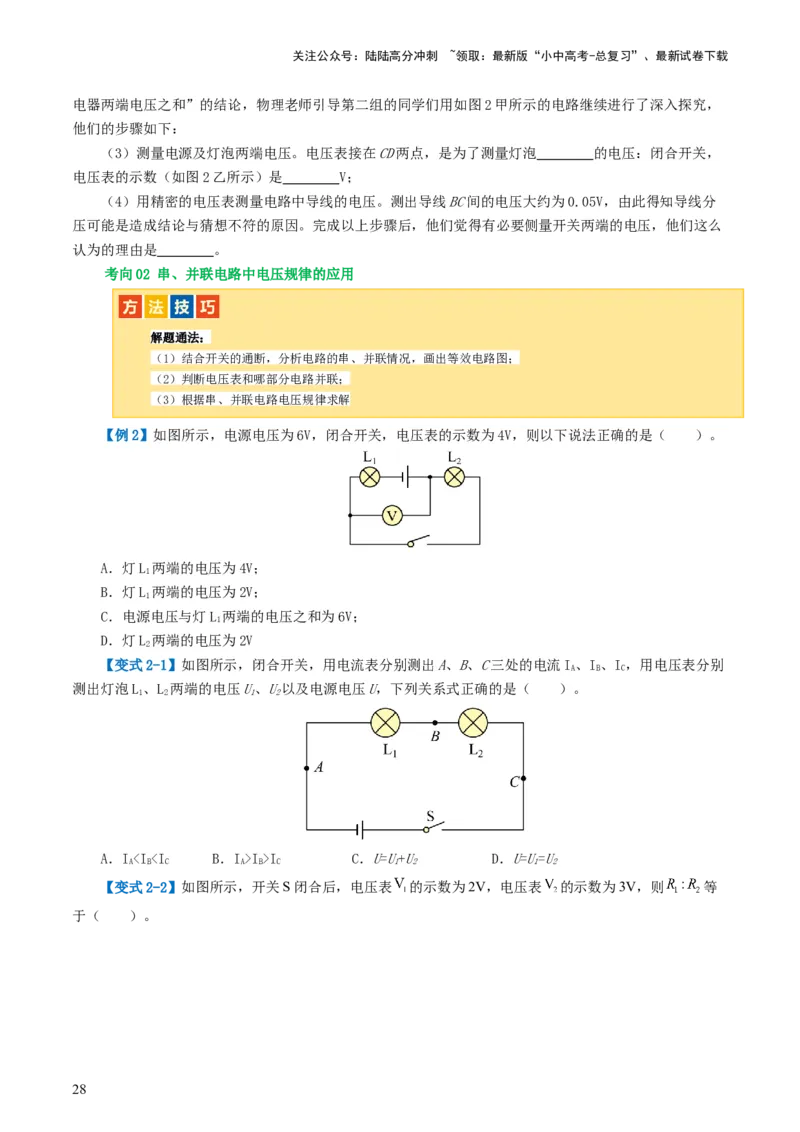

【例2】如图所示，电源电压为6V，闭合开关，电压表的示数为4V，则以下说法正确的是（ ）。
A．灯L 两端的电压为4V；
1
B．灯L 两端的电压为2V；
1
C．电源电压与灯L 两端的电压之和为6V；
1
D．灯L 两端的电压为2V
2
【变式2-1】如图所示，闭合开关，用电流表分别测出A、B、C三处的电流I、I、I，用电压表分别
A B C
测出灯泡L、L 两端的电压U、U以及电源电压U，下列关系式正确的是（ ）。
1 2 1 2
A．II>I C．U=U+U D．U=U=U
A B C A B C 1 2 1 2
【变式2-2】如图所示，开关S闭合后，电压表 的示数为2V，电压表 的示数为3V，则 等
于（ ）。
28关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．2:3 B．3:2 C．2:1 D．1:2
【变式2-3】如图所示，两位同学分别设计了用一个单刀双掷开关，一只电压表，在不改变电路连接
的前提下，能测出灯L 和L 两端电压的电路图。请你判断，设计的电路图中______（填“甲”或“乙”）
1 2
图是正确的。他们选择正确的电路图进行测量，当开关拨至1时，电压表的示数为2V；当开关拨至2时，
电压表的示数为5V。则灯L 两端电压为______V，灯L 两端电压为______V。
1 2
考点八 电阻
一、电阻
电阻 在物理学中，用“电阻”来表示导体对电流的阻碍作用的大小
符号 通常用“R”表示电阻
在国际单位制中，电阻的单位是“欧姆”，简称“欧”，符号是“Ω”。常用单位有千欧（kΩ）、
单位及换算关
兆欧（MΩ）。
系
换算关系：1MΩ=103kΩ，1kΩ=103Ω。
导体的电阻越大，表示导体对电流阻碍作用越强，在电压相同的情况下，通过导体的电流越小
导体的电阻是导体本身的一种性质，即导体的电阻由导体自身的情况决定。不管导体是否接入电
对电阻的理解
路、是否有电流通过，也不管导体两端电压是否改变或怎样改变，导体对电流的阻碍作用（即电
阻）都是存在的。无电流通过时，这种阻碍作用仅仅是没有表现出来而已
二、影响导体电阻大小的因素
提出问题 导体的电阻大小与哪些因素有关
（1）路越窄，车辆越难同行—导体越细，可能阻碍作用越强，电阻越大；
（2）道路越长，人走得越累—导体越长，可能阻碍作用越强，电阻越大；
猜想与假设 （3）不同的道路同行效率不同，如高速公路、水泥路、乡间小路—导体的电阻可能与制作导体的材料
（铁、铜、银、铝等）有关；
（4）物质的很多物理性质都受到温度的影响，如密度—导体的电阻是否也受温度的影响。
（1）探究电阻的大小与导体的材料、长度、横截面积是否有关，涉及的因素较多，应采用控制变量法
涉及实验过程。
设计实验
①选取材料、粗细相同，而长度不同的镍铬合金丝，分别接入电路中（如图所示），观察电流表示数
的变化情况，探究电阻大小与导体长度的关系。
29关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②选取材料、长度相同而粗细不同的镍铬合金丝，分别接入电路中，观察电流表示数的变化情况，探
究电阻大小与导体横截面积的关系。
③选取粗细、长度相同的铜丝和镍铬合金丝，接入电路中，观察电流表示数变化情况，探究电阻大小
与导体材料的关系。
（2）转化法：电阻大小是通过电流表示数的大小比较的。电流表示数大的电阻小，电流表示数小的电
阻大，此方法称之为转换法。
（3）将日光灯的灯丝与电流表接入电路中，比较灯丝温度不同时电流表示数的变化情况，探究导体电
阻与温度的关系。
（1）将图甲中的导线CD和EF分别接入乙图所示的电路，闭合开关，过程的示数。
进行实验
甲 乙 丙
（2）将图甲中的导线CD与GH分别接入乙图所示的电路，闭合开关，过程的示数。
（3）将图甲中的导线AB与CD分别接入乙图所示的电路，闭合开关，过程的示数。
（4）如图丙所示，把电阻丝接入电路，慢慢地给电阻丝加热，观察电流表示数的变化情况。
实验现象 实验结论
导体电阻大小跟导体的长度有关，在材料、横截面积相同时，长度越短，
I
