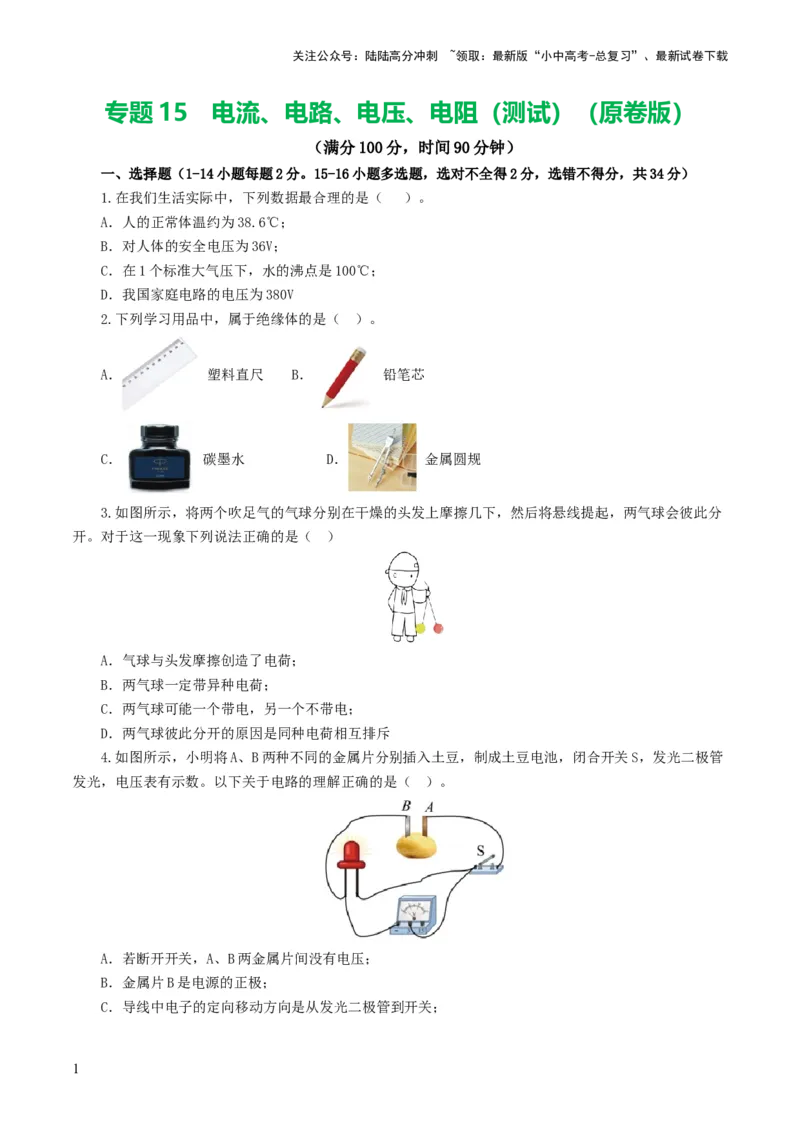

专题 15 电流、电路、电压、电阻（测试）（原卷版）
（满分100分，时间90分钟）
一、选择题（1-14小题每题2分。15-16小题多选题，选对不全得2分，选错不得分，共34分）
1.在我们生活实际中，下列数据最合理的是（ ）。
A．人的正常体温约为38.6℃；
B．对人体的安全电压为36V；
C．在1个标准大气压下，水的沸点是100℃；
D．我国家庭电路的电压为380V
2.下列学习用品中，属于绝缘体的是（ ）。
A． 塑料直尺 B． 铅笔芯
C． 碳墨水 D． 金属圆规
3.如图所示，将两个吹足气的气球分别在干燥的头发上摩擦几下，然后将悬线提起，两气球会彼此分
开。对于这一现象下列说法正确的是（ ）
A．气球与头发摩擦创造了电荷；
B．两气球一定带异种电荷；
C．两气球可能一个带电，另一个不带电；
D．两气球彼此分开的原因是同种电荷相互排斥
4.如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管
发光，电压表有示数。以下关于电路的理解正确的是（ ）。
A．若断开开关，A、B两金属片间没有电压；
B．金属片B是电源的正极；
C．导线中电子的定向移动方向是从发光二极管到开关；
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．若发光二极管断路，电压表没有示数
5.下列有关电流的说法中正确的是（ ）。
A．有电荷就能形成电流；
B．只有正电荷定向移动才能形成电流；
C．物体带电就能形成电流；
D．金属导体中的电流方向跟自由电子定向移动方向相反

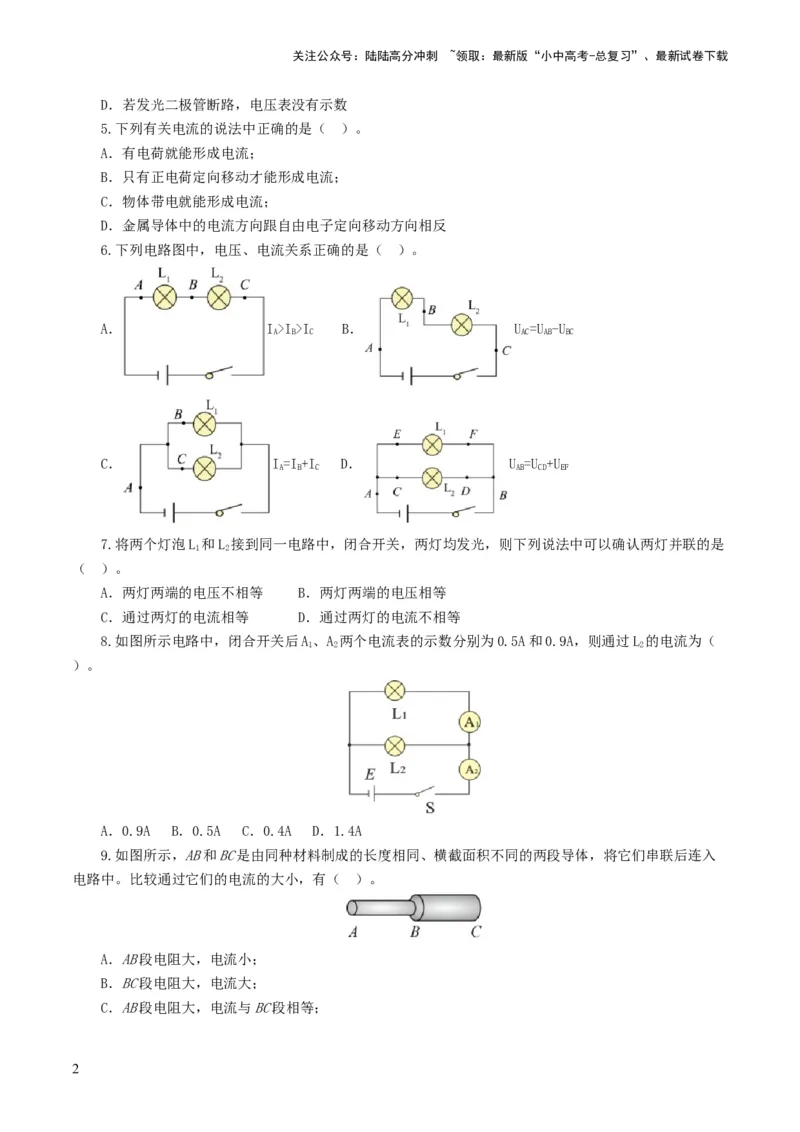

6.下列电路图中，电压、电流关系正确的是（ ）。
A． I>I>I B． U =U -U
A B C AC AB BC
C． I=I+I D． U =U +U
A B C AB CD EF
7.将两个灯泡L 和L 接到同一电路中，闭合开关，两灯均发光，则下列说法中可以确认两灯并联的是
1 2
（ ）。
A．两灯两端的电压不相等 B．两灯两端的电压相等
C．通过两灯的电流相等 D．通过两灯的电流不相等
8.如图所示电路中，闭合开关后A、A 两个电流表的示数分别为0.5A和0.9A，则通过L 的电流为（
1 2 2
）。
A．0.9A B．0.5A C．0.4A D．1.4A
9.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入
电路中。比较通过它们的电流的大小，有（ ）。
A．AB段电阻大，电流小；
B．BC段电阻大，电流大；
C．AB段电阻大，电流与BC段相等；
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．BC段电阻大，电流与AB段相等

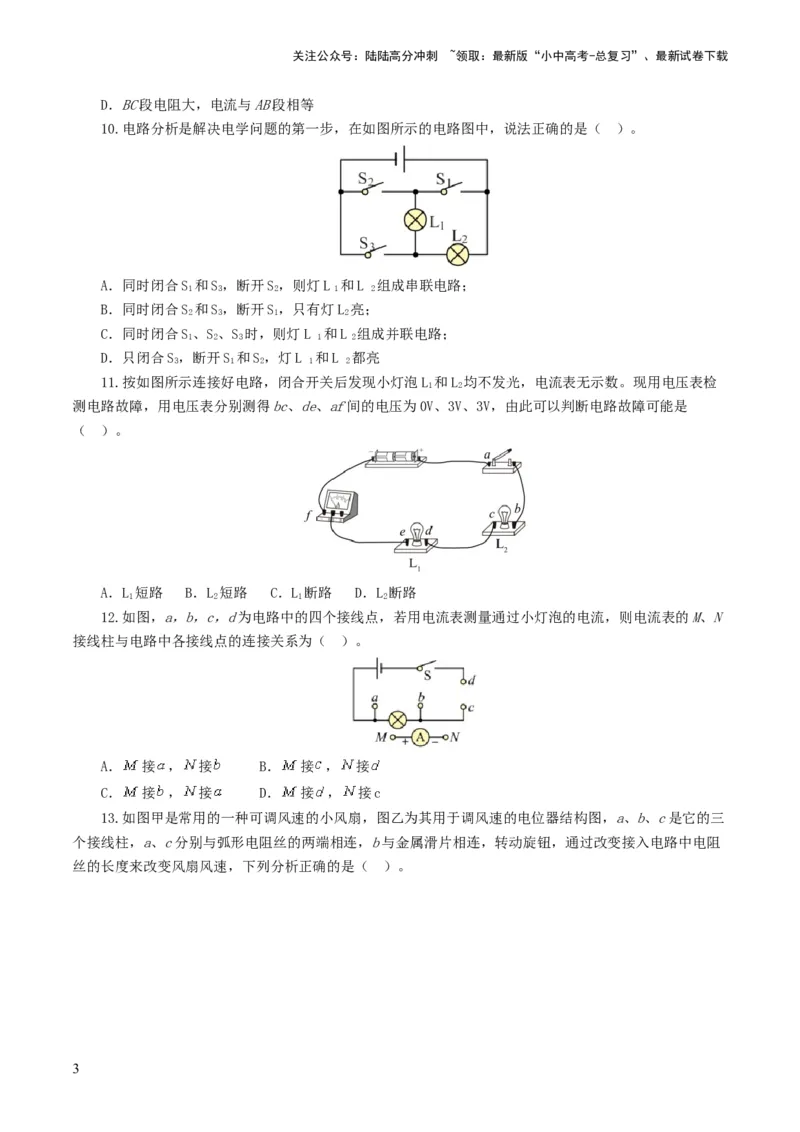

10.电路分析是解决电学问题的第一步，在如图所示的电路图中，说法正确的是（ ）。
A．同时闭合S 和S，断开S，则灯L 和L 组成串联电路；
1 3 2 1 2
B．同时闭合S 和S，断开S，只有灯L 亮；
2 3 1 2
C．同时闭合S、S、S 时，则灯L 和L 组成并联电路；
1 2 3 1 2
D．只闭合S，断开S 和S，灯L 和L 都亮
3 1 2 1 2
11.按如图所示连接好电路，闭合开关后发现小灯泡L 和L 均不发光，电流表无示数。现用电压表检
1 2
测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是
（ ）。
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
12.如图，a，b，c，d为电路中的四个接线点，若用电流表测量通过小灯泡的电流，则电流表的M、N
接线柱与电路中各接线点的连接关系为（ ）。
A． 接 ， 接 B． 接 ， 接
C． 接 ， 接 D． 接 ， 接c

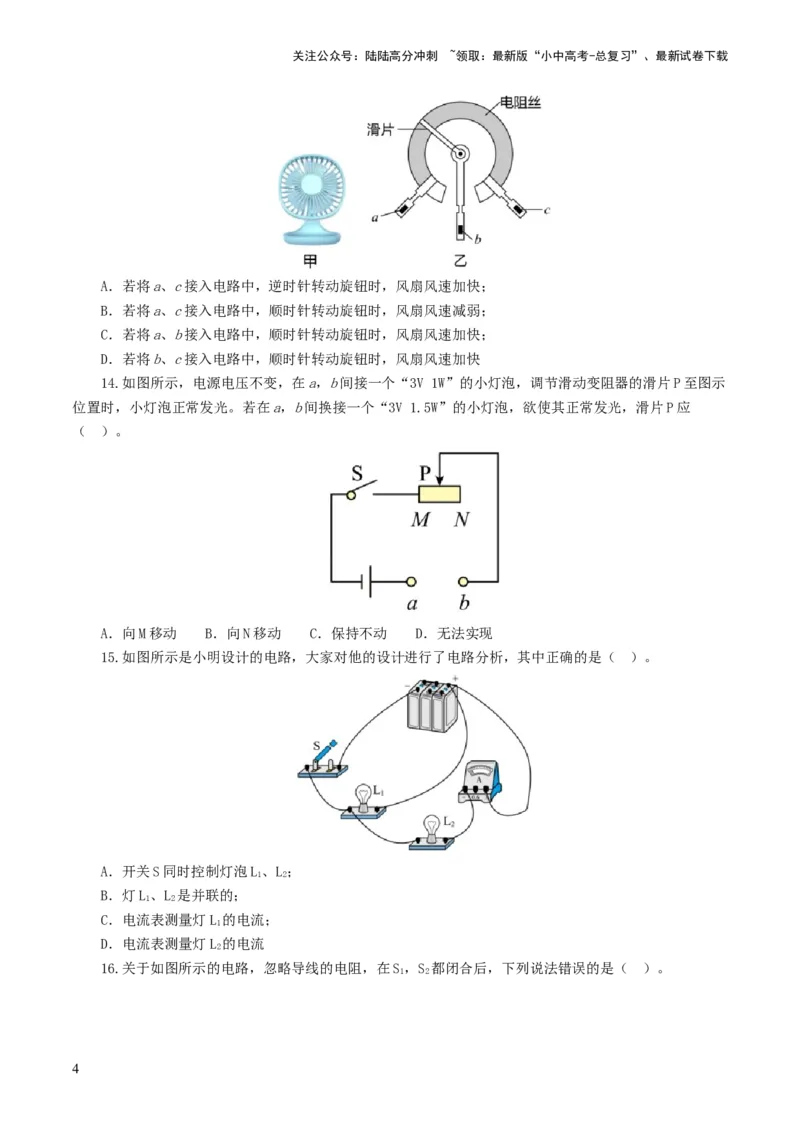

13.如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三
个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻
丝的长度来改变风扇风速，下列分析正确的是（ ）。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快；
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱；
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快；
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
14.如图所示，电源电压不变，在a，b间接一个“3V 1W”的小灯泡，调节滑动变阻器的滑片P至图示
位置时，小灯泡正常发光。若在a，b间换接一个“3V 1.5W”的小灯泡，欲使其正常发光，滑片P应
（ ）。
A．向M移动 B．向N移动 C．保持不动 D．无法实现
15.如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中正确的是（ ）。
A．开关S同时控制灯泡L、L；
1 2
B．灯L、L 是并联的；
1 2
C．电流表测量灯L 的电流；
1
D．电流表测量灯L 的电流
2
16.关于如图所示的电路，忽略导线的电阻，在S，S 都闭合后，下列说法错误的是（ ）。
1 2
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．L 与L 的亮度一定不同 B．L 与L 两端的电压一定不相等
1 2 1 2
C．若L 被短路，则L 一定不亮 D．通过L 与L 的电流一定相等
1 2 1 2
二、填空题（10小题，每空1分，共23分）
17.如图所示，用毛皮摩擦过的橡胶棒接触验电器金属球，看到验电器两片金属箔张开，说明橡胶棒
。橡胶棒与毛皮摩擦时， （选填“橡胶棒”或“毛皮”）失去了电子。
18.如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是
；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 有关。
19.如图所示的电路中，闭合开关S后，两灯均发光，则甲是______表，乙是______表（均选填“电
流”或“电压”）
20.普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图甲所示。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

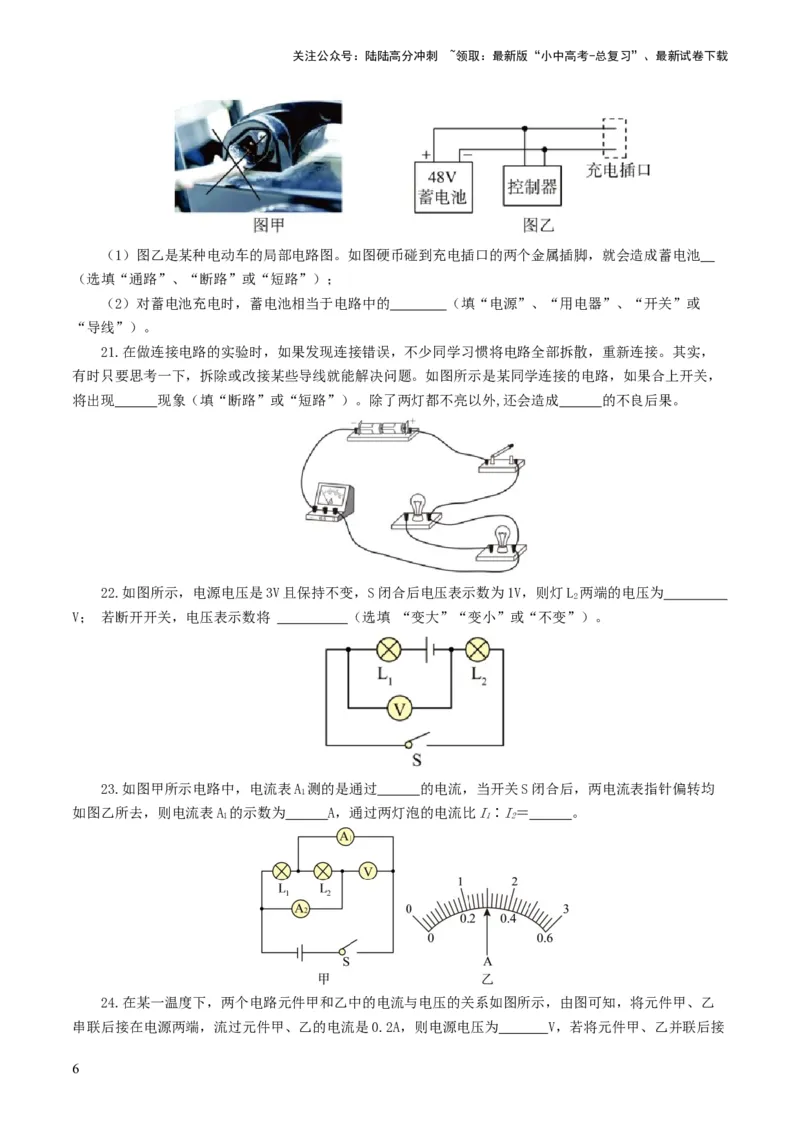

（1）图乙是某种电动车的局部电路图。如图硬币碰到充电插口的两个金属插脚，就会造成蓄电池
（选填“通路”、“断路”或“短路”）；
（2）对蓄电池充电时，蓄电池相当于电路中的 （填“电源”、“用电器”、“开关”或
“导线”）。
21.在做连接电路的实验时，如果发现连接错误，不少同学习惯将电路全部拆散，重新连接。其实，
有时只要思考一下，拆除或改接某些导线就能解决问题。如图所示是某同学连接的电路，如果合上开关，
将出现 现象（填“断路”或“短路”）。除了两灯都不亮以外,还会造成 的不良后果。
22.如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L 两端的电压为
2
V； 若断开开关，电压表示数将 （选填 “变大”“变小”或“不变”）。
23.如图甲所示电路中，电流表A 测的是通过 的电流，当开关S闭合后，两电流表指针偏转均
1
如图乙所去，则电流表A 的示数为 A，通过两灯泡的电流比I∶I＝ 。
1 1 2
24.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，将元件甲、乙
串联后接在电源两端，流过元件甲、乙的电流是0.2A，则电源电压为 V，若将元件甲、乙并联后接
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

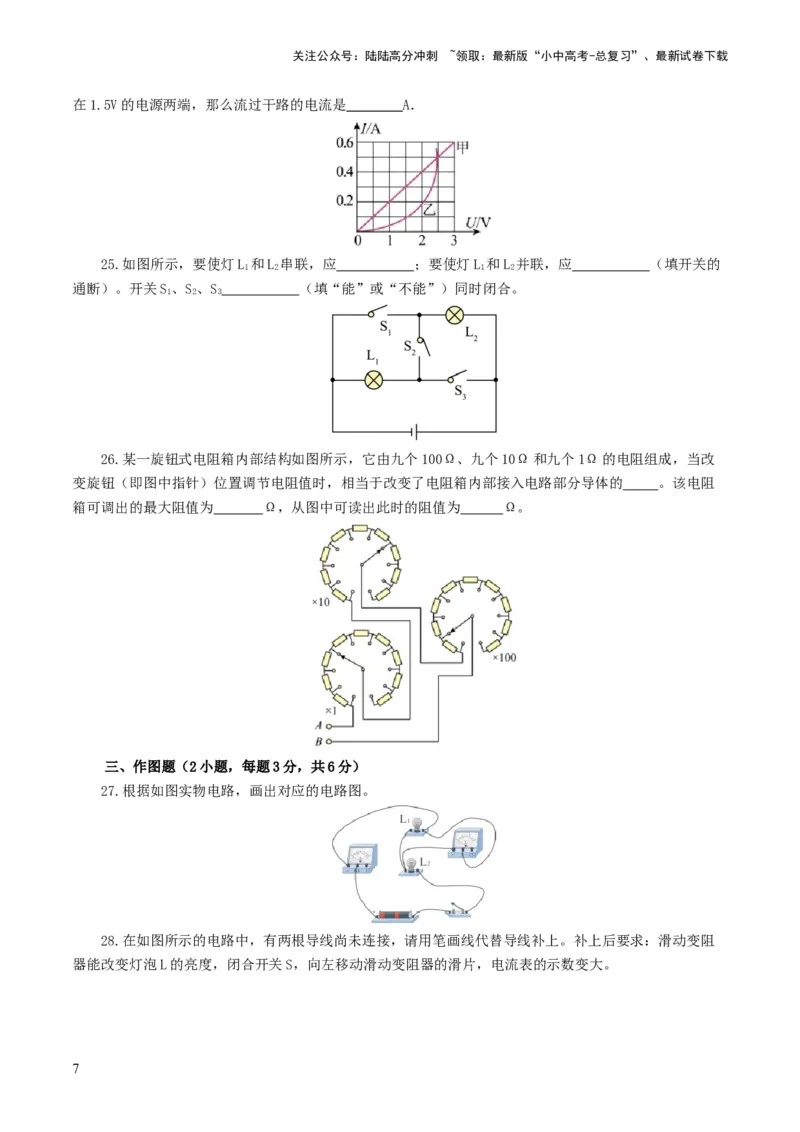

在1.5V的电源两端，那么流过干路的电流是 A．
25.如图所示，要使灯L 和L 串联，应 ；要使灯L 和L 并联，应 （填开关的
1 2 1 2
通断）。开关S、S、S （填“能”或“不能”）同时闭合。
1 2 3
26.某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改
变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的 。该电阻
箱可调出的最大阻值为 Ω，从图中可读出此时的阻值为 Ω。
三、作图题（2小题，每题3分，共6分）
27.根据如图实物电路，画出对应的电路图。
28.在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：滑动变阻
器能改变灯泡L的亮度，闭合开关S，向左移动滑动变阻器的滑片，电流表的示数变大。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
四、实验题（4小题，共25分）
29．（5分）学习了串、并联电路后，小华想探究串、并联电路的工作特点，小华按照如图甲、乙所
示的电路分别用导线把各元件正确连接起来。
（1）在连接电路时，开关应该处于 状态；
（2）如图甲所示电路，闭合开关两灯都正常发光，小华取下L，发现L （选填“熄灭”或
1 2
“还亮”），接着小华将L 接好，取下L，观察L 的发光情况，于是得出结论：在串联电路中各用电器
1 2 1
（选填“相互”或“互不”）影响；
（3）如图乙所示的电路中，为了探究开关S 的作用，在观察灯泡发光情况时，她应该 ；
1
A．同时观察两个支路上的灯泡
B．只观察S 所在支路上的灯泡
1
C．只观察S 所在支路上的灯泡
2
（4）小刚连接了一个两只灯泡组成的电路，闭合开关两灯都亮，但连线比较杂乱一时难以看清，要
想简单迅速地判断两灯的连接方式可采取的办法是 。
30．（7分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）小明同学在进行实验时，闭合开关前，发现指针如图乙向“0”刻度的左侧偏转，他应 ；
（2）他先将电流表接A处，闭合开关后，观察到灯L 发光，但灯L 不发光，电流表的示数为零，电
2 1
路可能存在的故障是 ；
（3）排除故障后，他在测量A处的电流时，电流表的示数如图丙所示，则电流表的示数为 A；
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在
表格中，立即得出了并联电路的电流规律，请你指出他们实验应改进的地方是 ；
（5）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时电流表A
1
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
的示数 电流表A 的示数 （选填“变大”“不变”或“变小”），你的判断依据是 。
2

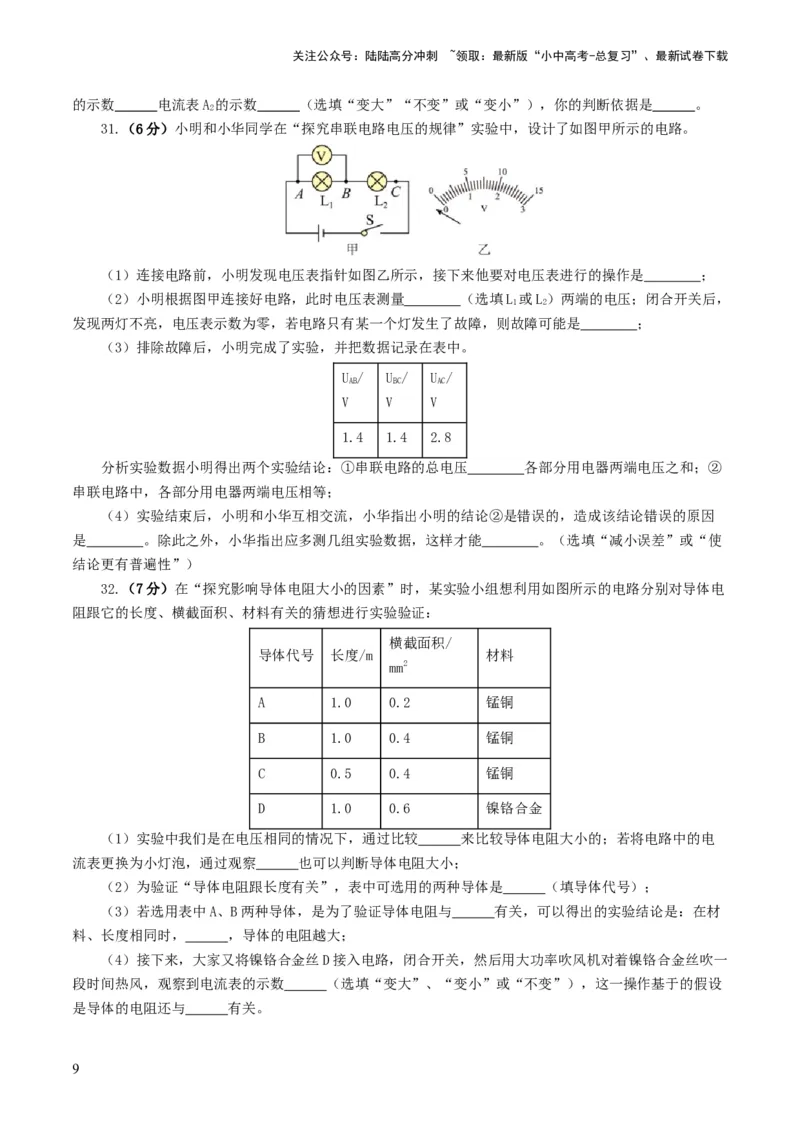

31.（6分）小明和小华同学在“探究串联电路电压的规律”实验中，设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是 ；
（2）小明根据图甲连接好电路，此时电压表测量 （选填L 或L）两端的电压；闭合开关后，
1 2
发现两灯不亮，电压表示数为零，若电路只有某一个灯发生了故障，则故障可能是 ；
（3）排除故障后，小明完成了实验，并把数据记录在表中。
U / U / U /
AB BC AC
V V V
1.4 1.4 2.8
分析实验数据小明得出两个实验结论：①串联电路的总电压 各部分用电器两端电压之和；②
串联电路中，各部分用电器两端电压相等；
（4）实验结束后，小明和小华互相交流，小华指出小明的结论②是错误的，造成该结论错误的原因
是 。除此之外，小华指出应多测几组实验数据，这样才能 。（选填“减小误差”或“使
结论更有普遍性”）
32.（7分）在“探究影响导体电阻大小的因素”时，某实验小组想利用如图所示的电路分别对导体电
阻跟它的长度、横截面积、材料有关的猜想进行实验验证：
横截面积/
导体代号 长度/m 材料
mm2
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 0.5 0.4 锰铜
D 1.0 0.6 镍铬合金
（1）实验中我们是在电压相同的情况下，通过比较 来比较导体电阻大小的；若将电路中的电
流表更换为小灯泡，通过观察 也可以判断导体电阻大小；
（2）为验证“导体电阻跟长度有关”，表中可选用的两种导体是 （填导体代号）；
（3）若选用表中A、B两种导体，是为了验证导体电阻与 有关，可以得出的实验结论是：在材
料、长度相同时， ，导体的电阻越大；
（4）接下来，大家又将镍铬合金丝D接入电路，闭合开关，然后用大功率吹风机对着镍铬合金丝吹一
段时间热风，观察到电流表的示数 （选填“变大”、“变小”或“不变”），这一操作基于的假设
是导体的电阻还与 有关。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
五、综合题（2小题，共12分）
33．（8分）如图甲所示电路，电流表A 读数、电流表A 读数均如图乙所示，通过灯泡L 的电流为
1 3 3
1.2A，求：
（1）电流表A 的读数是多少？
2
（2）通过L 的电流是多大？
2
（3）如果L 与L 位置互换，电流表A、A 示数各是多少？
1 3 2 3
34.（4分）干电池（Drycell）是一种以糊状电解液来产生直流电的化学电池，它以碳棒为正极，以
锌筒为负极，给电路供电。在外部电路中，电流方向从电池正极流向负极，然后流过电池内部，形成一个
完整的循环。电流在电池内部流动时，也会受到阻碍作用，干电池内部都有电阻，这样可以等效把干电池
看作一个内部没有电阻的电源和一个电阻r串联而成（如图甲所示）。新的干电池内部的电阻很小，但随
着使用而变大，大到一定程度干电池就报废了，干电池的内阻可以用如图乙所示电路进行测量。
（1）电池使用时是把化学能转化为______能的装置；
（2）使用时，于电池内部的电流方向为：电池的______；
（3）在测量电路中，干电池内部电阻和滑动变阻器的连接方式是______联，电压表测______（选填
“电池”或“滑动变阻器”）的电压。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
