实验 15 探究电流与电压、电阻的关系
知识点一、探究电流与电压的关系
提出问题 电阻一定时，通过导体的电流与导体两端的电压存在什么关系
由电压可知，电压时产生的电流的原因，同一个小灯泡，在以一节干电池供电时，小灯泡发
猜想与假设 光较暗，用两节干电池供电时，小灯泡发光较亮，所以有两种猜想：①导体两端电压越大，
导体中电流越大；②通过导体的电流与导体两端电压成正比。
运用控制变量法，控制导体（电阻）的阻值不变，通过调节滑动变阻器
改变电阻两端电压，观察并记录电流表的示数，分析电流随电压的变化
设计实验
规律。实验电路如图所示。
实验器材 电压表、电流表、滑动变阻器、10Ω的定值电阻、电源、开关、导线若干
（1）按照电路图连接实物电路。
（2）闭合开关前检查电路中各元件的连接是否正确，并将滑动变阻
器的滑片移动定值最大处。
（3）电路连接无误后闭合开关，移动滑动变阻器的滑片，使电压表
示数分别为1V、2.0V、3.0V、4.0V、5.0V、6.0V，从电流表上读出
相应的电流值，并记录在表中。
进行实验
定值R/Ω 10Ω
电压U/V 1.0 2.0 3.0 4.0 5.0 6.0
电流I/A 0.1 0.2 0.3 0.4 0.5 0.6
（4）在坐标系中，根据各电流值与对应的电压值描点，并用平滑曲线连接各点，画出I-U关
系图像，如图所示。
分析实验数据和I-U图像可以看出：定值一定时，通过电阻的电流与其两端电压有关，电流
分析论证 随电压的最大而增大；电压变为原来的几倍，电流也变为原来的几倍，电流与电压的比值为
一定值。
实验结论
在电压一定的情况下，通过导体的电流与导体两端电压成正比，即电阻R不变时，
2.注意事项
（1）连接电路时，开关应处于断开状态；
（2）为了使得出的结论更具有普遍性，可换用5Ω、15Ω的电阻重复上述实验步骤；
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）实验中可以通过改变串联的干电池的个数或调节学生电源的电压，但实验时常采用移动
滑动变阻器的滑片P来达到改变电压的目的；
（4）调节滑动变阻器时，要缓慢移动滑片，防止电压表、电流表示数变化过快；
（5）移动滑动变阻器滑片过程中，眼睛要紧盯电压表，当电压表示数达到设定值时，停止移
动滑片，记录电流表的示数。

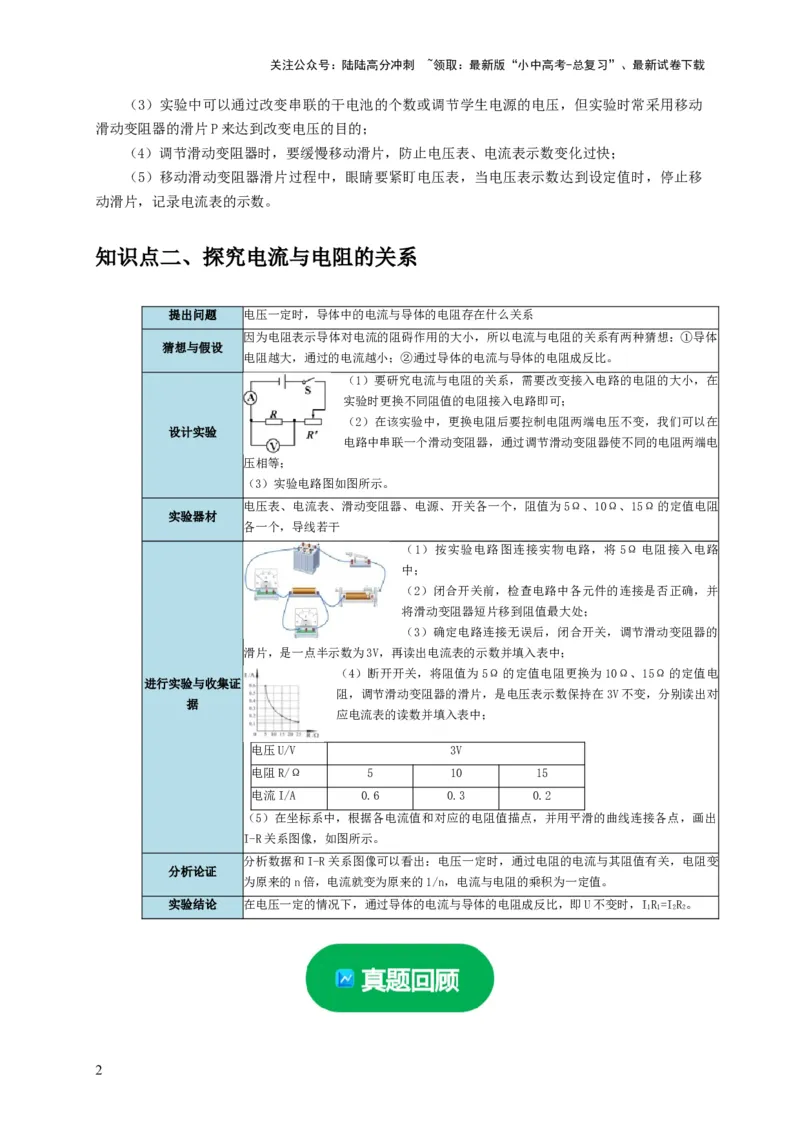

知识点二、探究电流与电阻的关系
提出问题 电压一定时，导体中的电流与导体的电阻存在什么关系
因为电阻表示导体对电流的阻碍作用的大小，所以电流与电阻的关系有两种猜想：①导体
猜想与假设
电阻越大，通过的电流越小；②通过导体的电流与导体的电阻成反比。
（1）要研究电流与电阻的关系，需要改变接入电路的电阻的大小，在
实验时更换不同阻值的电阻接入电路即可；
（2）在该实验中，更换电阻后要控制电阻两端电压不变，我们可以在
设计实验
电路中串联一个滑动变阻器，通过调节滑动变阻器使不同的电阻两端电
压相等；
（3）实验电路图如图所示。
电压表、电流表、滑动变阻器、电源、开关各一个，阻值为5Ω、10Ω、15Ω的定值电阻
实验器材
各一个，导线若干
（1）按实验电路图连接实物电路，将5Ω电阻接入电路
中；
（2）闭合开关前，检查电路中各元件的连接是否正确，并
将滑动变阻器短片移到阻值最大处；
（3）确定电路连接无误后，闭合开关，调节滑动变阻器的
滑片，是一点半示数为3V，再读出电流表的示数并填入表中；
（4）断开开关，将阻值为5Ω的定值电阻更换为10Ω、15Ω的定值电
进行实验与收集证
阻，调节滑动变阻器的滑片，是电压表示数保持在3V不变，分别读出对
据
应电流表的读数并填入表中；
电压U/V 3V
电阻R/Ω 5 10 15
电流I/A 0.6 0.3 0.2
（5）在坐标系中，根据各电流值和对应的电阻值描点，并用平滑的曲线连接各点，画出
I-R关系图像，如图所示。
分析数据和I-R关系图像可以看出：电压一定时，通过电阻的电流与其阻值有关，电阻变
分析论证
为原来的n倍，电流就变为原来的1/n，电流与电阻的乘积为一定值。
实验结论 在电压一定的情况下，通过导体的电流与导体的电阻成反比，即U不变时，IR=IR。
1 1 2 2
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

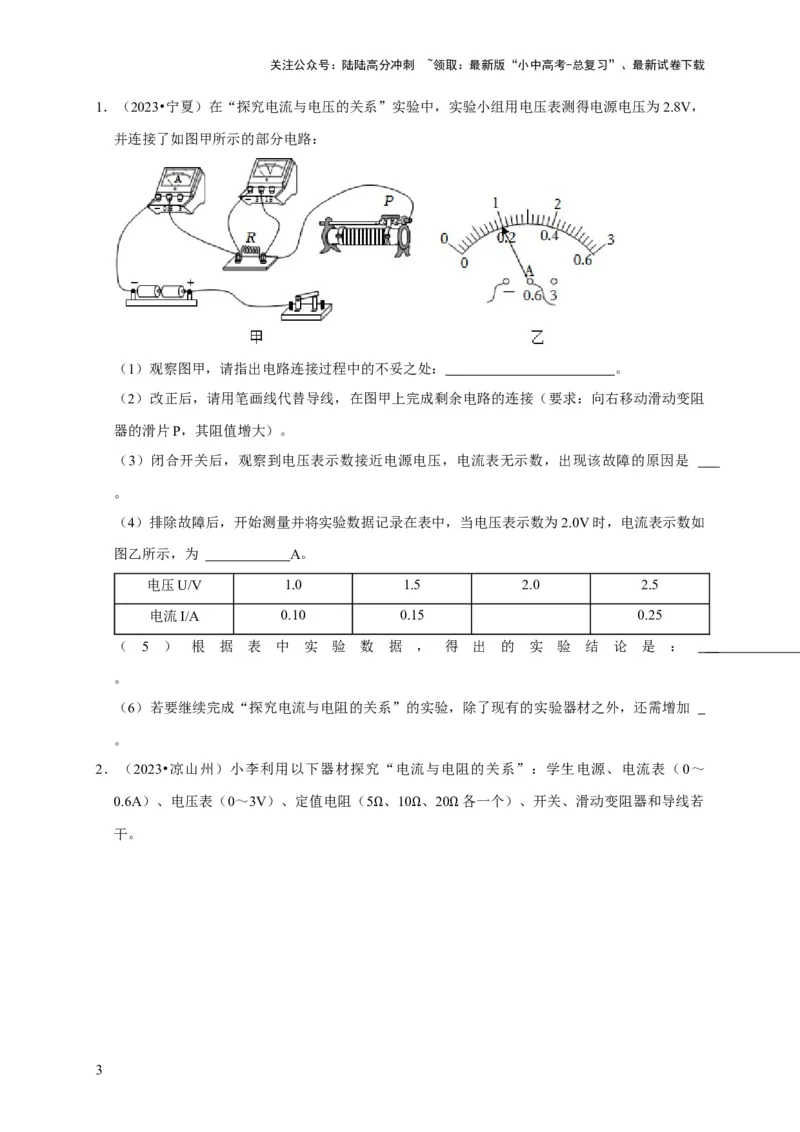

1．（2023•宁夏）在“探究电流与电压的关系”实验中，实验小组用电压表测得电源电压为2.8V，
并连接了如图甲所示的部分电路：
（1）观察图甲，请指出电路连接过程中的不妥之处： 。
（2）改正后，请用笔画线代替导线，在图甲上完成剩余电路的连接（要求：向右移动滑动变阻
器的滑片P，其阻值增大）。
（3）闭合开关后，观察到电压表示数接近电源电压，电流表无示数，出现该故障的原因是
。
（4）排除故障后，开始测量并将实验数据记录在表中，当电压表示数为2.0V时，电流表示数如
图乙所示，为 A。
电压U/V 1.0 1.5 2.0 2.5
电流I/A 0.10 0.15 0.25
（ 5 ） 根 据 表 中 实 验 数 据 ， 得 出 的 实 验 结 论 是 ：
。
（6）若要继续完成“探究电流与电阻的关系”的实验，除了现有的实验器材之外，还需增加
。

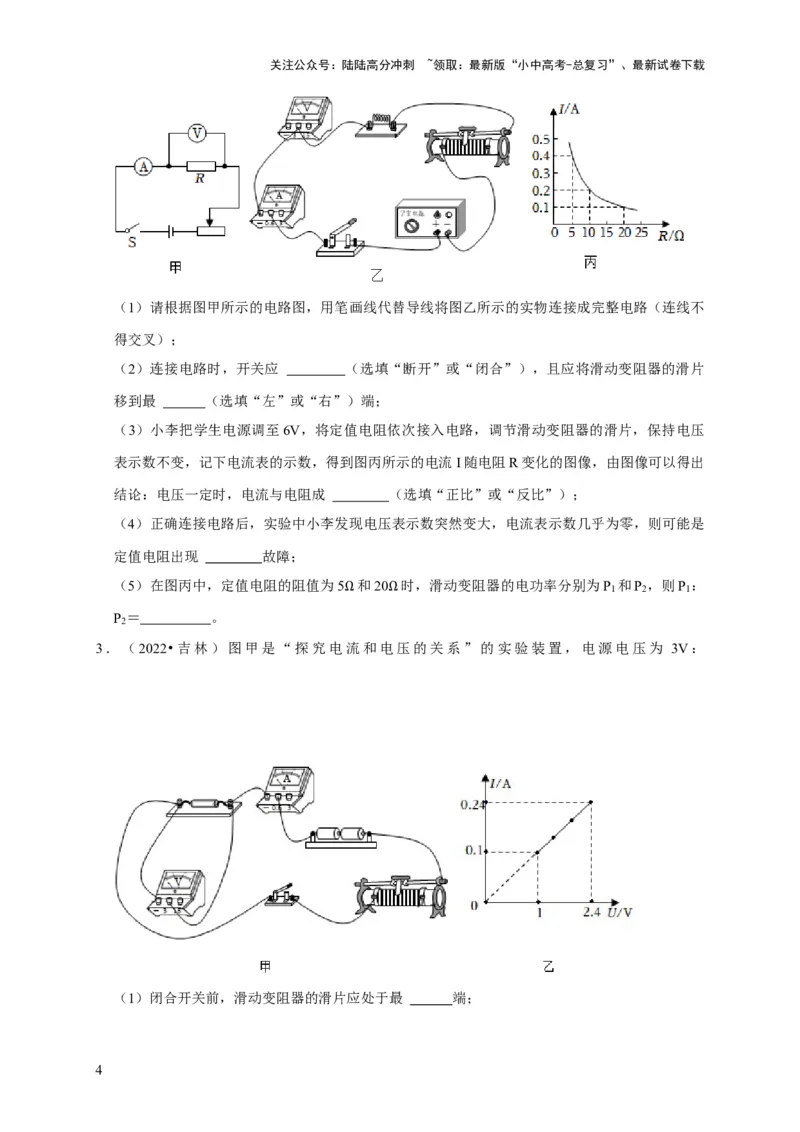

2．（2023•凉山州）小李利用以下器材探究“电流与电阻的关系”：学生电源、电流表（0～
0.6A）、电压表（0～3V）、定值电阻（5 、10 、20 各一个）、开关、滑动变阻器和导线若
干。 Ω Ω Ω
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路（连线不
得交叉）；
（2）连接电路时，开关应 （选填“断开”或“闭合”），且应将滑动变阻器的滑片
移到最 （选填“左”或“右”）端；
（3）小李把学生电源调至6V，将定值电阻依次接入电路，调节滑动变阻器的滑片，保持电压
表示数不变，记下电流表的示数，得到图丙所示的电流I随电阻R变化的图像，由图像可以得出
结论：电压一定时，电流与电阻成 （选填“正比”或“反比”）；
（4）正确连接电路后，实验中小李发现电压表示数突然变大，电流表示数几乎为零，则可能是
定值电阻出现 故障；
（5）在图丙中，定值电阻的阻值为5 和20 时，滑动变阻器的电功率分别为P 和P ，则P ：
1 2 1
P ＝ 。 Ω Ω
2

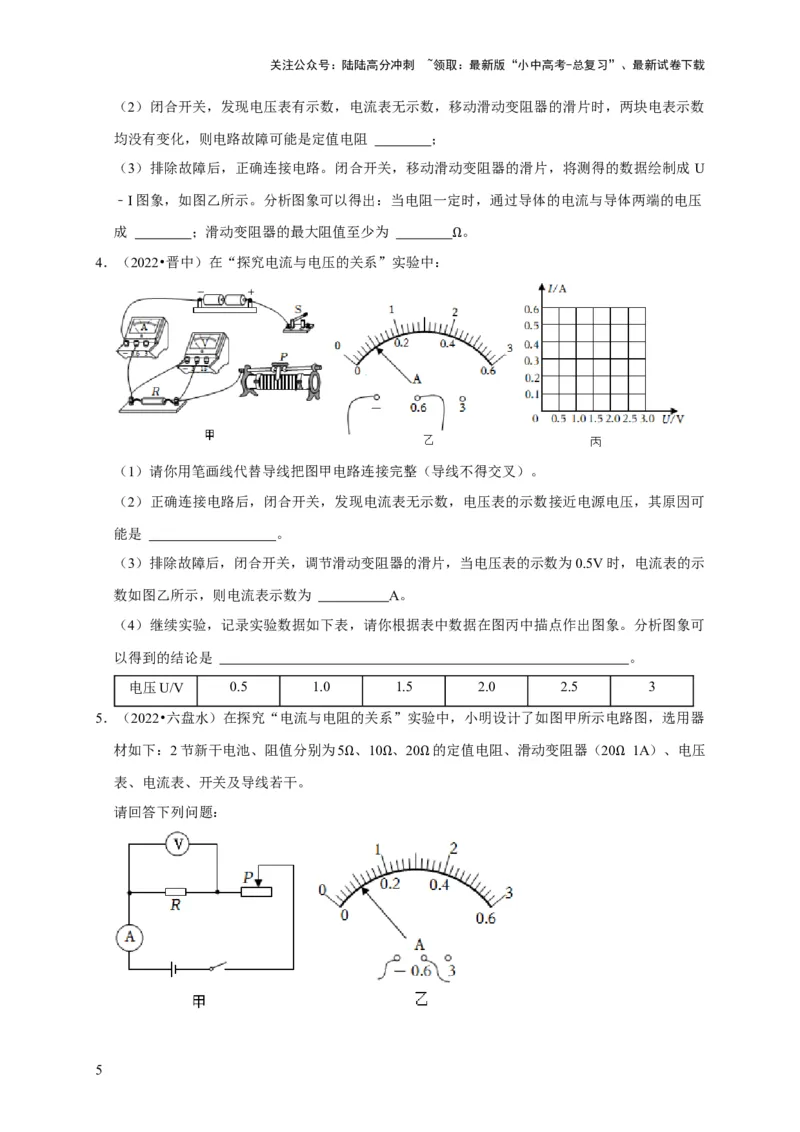

3．（2022•吉林）图甲是“探究电流和电压的关系”的实验装置，电源电压为 3V：
（1）闭合开关前，滑动变阻器的滑片应处于最 端；
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数
均没有变化，则电路故障可能是定值电阻 ；
（3）排除故障后，正确连接电路。闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成 U
﹣I图象，如图乙所示。分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压
成 ；滑动变阻器的最大阻值至少为 。
4．（2022•晋中）在“探究电流与电压的关系”实验中： Ω
（1）请你用笔画线代替导线把图甲电路连接完整（导线不得交叉）。
（2）正确连接电路后，闭合开关，发现电流表无示数，电压表的示数接近电源电压，其原因可
能是 。
（3）排除故障后，闭合开关，调节滑动变阻器的滑片，当电压表的示数为0.5V时，电流表的示
数如图乙所示，则电流表示数为 A。
（4）继续实验，记录实验数据如下表，请你根据表中数据在图丙中描点作出图象。分析图象可
以得到的结论是 。
电压U/V 0.5 1.0 1.5 2.0 2.5 3

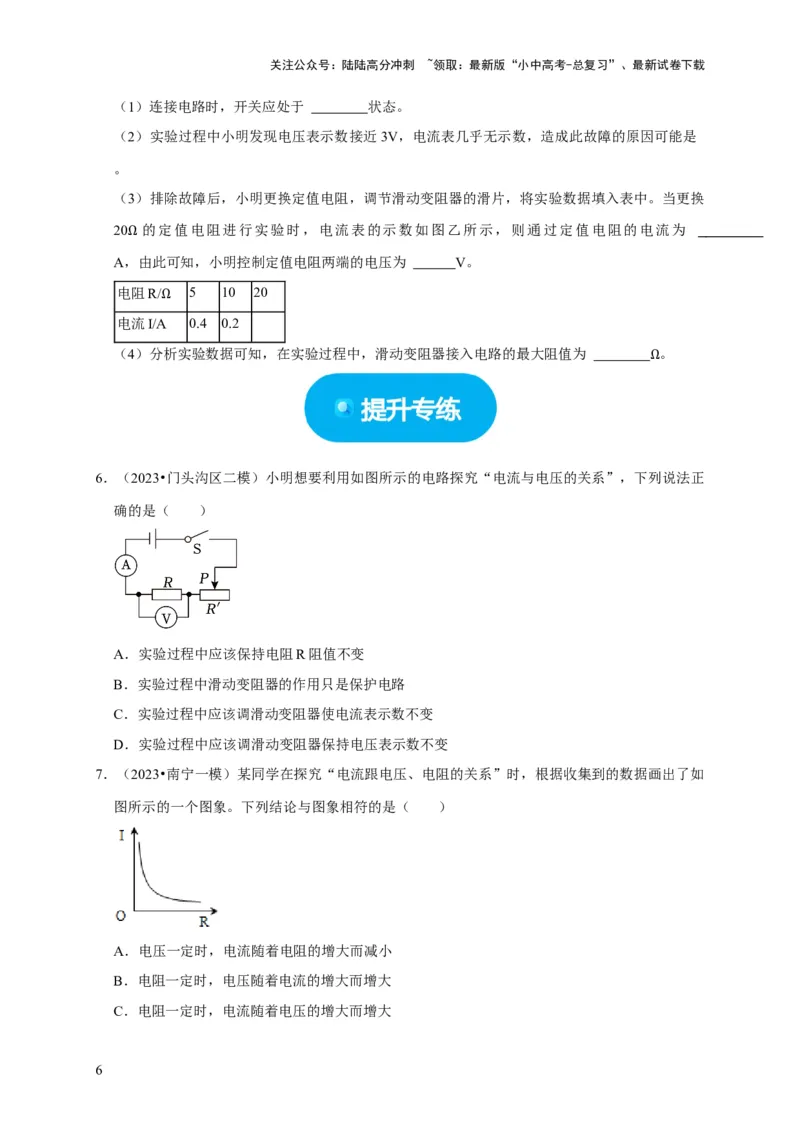

5．（2022•六盘水）在探究“电流与电阻的关系”实验中，小明设计了如图甲所示电路图，选用器
材如下：2节新干电池、阻值分别为5 、10 、20 的定值电阻、滑动变阻器（20 1A）、电压
表、电流表、开关及导线若干。 Ω Ω Ω Ω
请回答下列问题：
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）连接电路时，开关应处于 状态。
（2）实验过程中小明发现电压表示数接近3V，电流表几乎无示数，造成此故障的原因可能是
。
（3）排除故障后，小明更换定值电阻，调节滑动变阻器的滑片，将实验数据填入表中。当更换
20 的定值电阻进行实验时，电流表的示数如图乙所示，则通过定值电阻的电流为
A，Ω由此可知，小明控制定值电阻两端的电压为 V。
电阻R/ 5 10 20
电流I/AΩ 0.4 0.2
（4）分析实验数据可知，在实验过程中，滑动变阻器接入电路的最大阻值为 。
Ω
6．（2023•门头沟区二模）小明想要利用如图所示的电路探究“电流与电压的关系”，下列说法正
确的是（ ）
A．实验过程中应该保持电阻R阻值不变
B．实验过程中滑动变阻器的作用只是保护电路
C．实验过程中应该调滑动变阻器使电流表示数不变
D．实验过程中应该调滑动变阻器保持电压表示数不变
7．（2023•南宁一模）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如
图所示的一个图象。下列结论与图象相符的是（ ）
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D．电压一定时，电阻随着电流的增大而减小

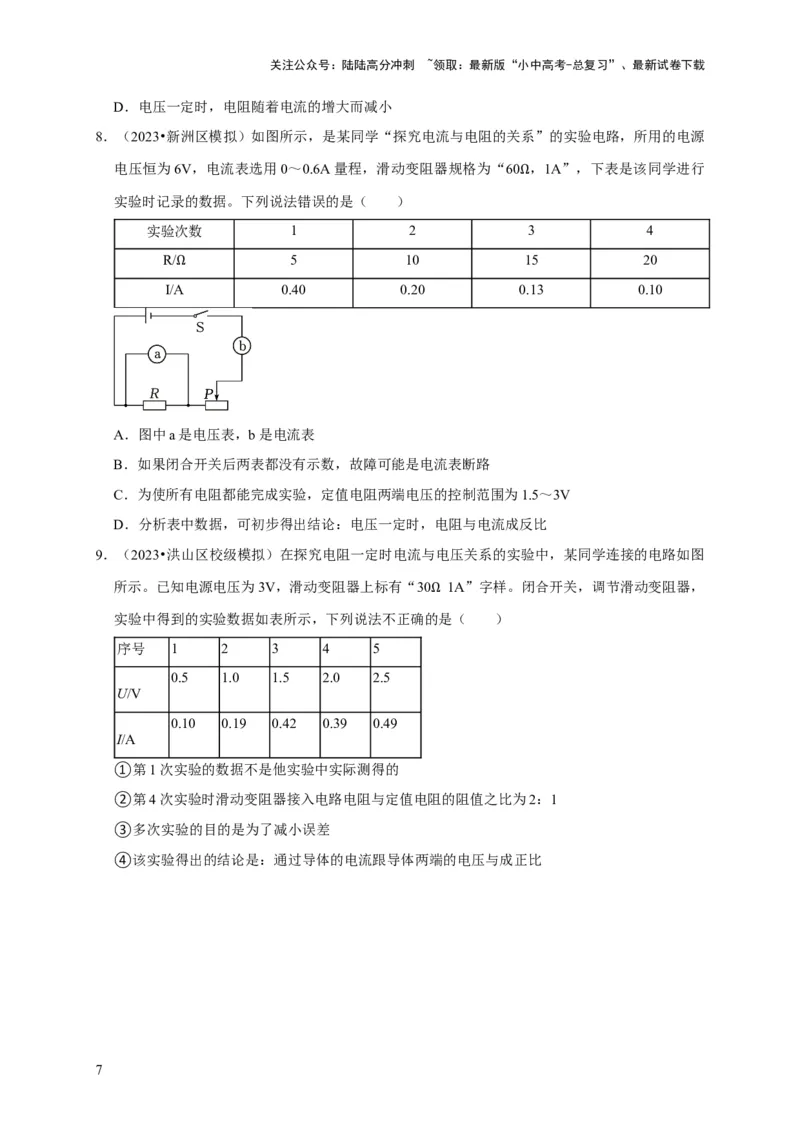

8．（2023•新洲区模拟）如图所示，是某同学“探究电流与电阻的关系”的实验电路，所用的电源
电压恒为6V，电流表选用0～0.6A量程，滑动变阻器规格为“60 ，1A”，下表是该同学进行
实验时记录的数据。下列说法错误的是（ ） Ω
实验次数 1 2 3 4
R/ 5 10 15 20
I/AΩ 0.40 0.20 0.13 0.10
A．图中a是电压表，b是电流表
B．如果闭合开关后两表都没有示数，故障可能是电流表断路
C．为使所有电阻都能完成实验，定值电阻两端电压的控制范围为1.5～3V
D．分析表中数据，可初步得出结论：电压一定时，电阻与电流成反比

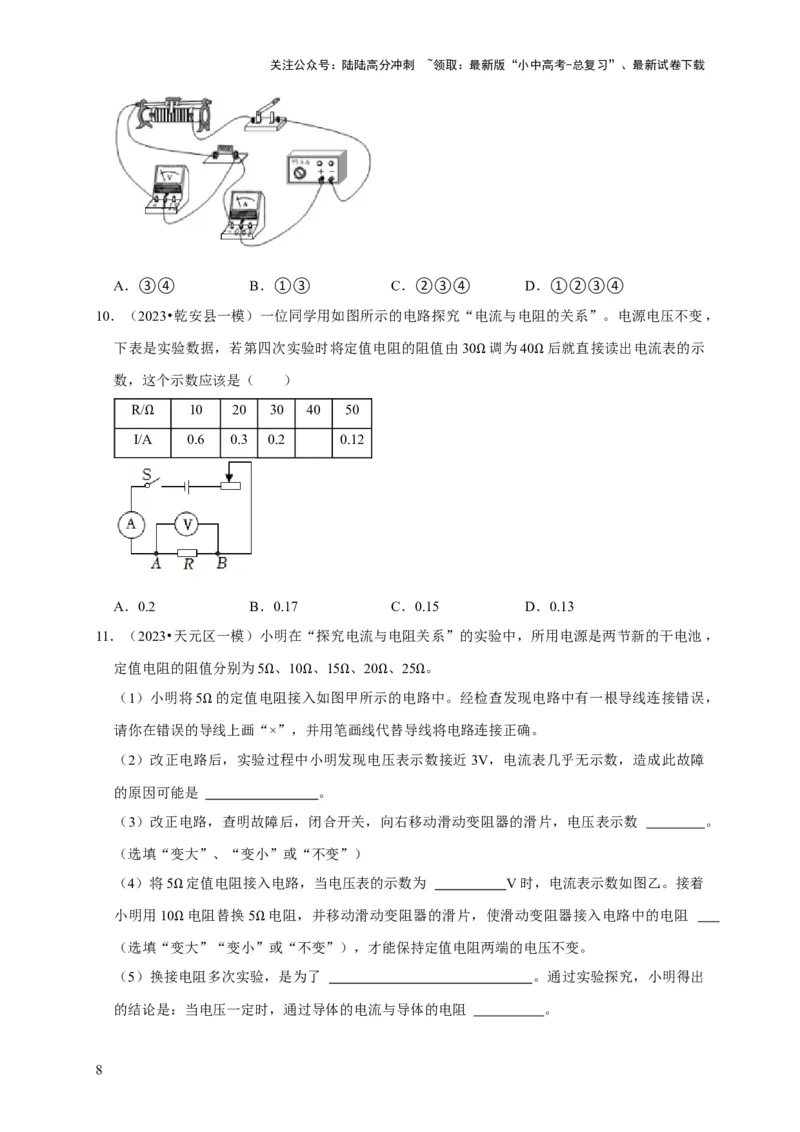

9．（2023•洪山区校级模拟）在探究电阻一定时电流与电压关系的实验中，某同学连接的电路如图
所示。已知电源电压为3V，滑动变阻器上标有“30 1A”字样。闭合开关，调节滑动变阻器，
实验中得到的实验数据如表所示，下列说法不正确的Ω是（ ）
序号 1 2 3 4 5
0.5 1.0 1.5 2.0 2.5
U/V
0.10 0.19 0.42 0.39 0.49
I/A
①第1次实验的数据不是他实验中实际测得的
②第4次实验时滑动变阻器接入电路电阻与定值电阻的阻值之比为2：1
③多次实验的目的是为了减小误差
④该实验得出的结论是：通过导体的电流跟导体两端的电压与成正比
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．③④ B．①③ C．②③④ D．①②③④
10．（2023•乾安县一模）一位同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，
下表是实验数据，若第四次实验时将定值电阻的阻值由30 调为40 后就直接读出电流表的示
数，这个示数应该是（ ） Ω Ω
R/ 10 20 30 40 50
I/AΩ 0.6 0.3 0.2 0.12
A．0.2 B．0.17 C．0.15 D．0.13
11．（2023•天元区一模）小明在“探究电流与电阻关系”的实验中，所用电源是两节新的干电池，
定值电阻的阻值分别为5 、10 、15 、20 、25 。
（1）小明将5 的定值电Ω阻接入Ω如图Ω甲所示Ω的电Ω路中。经检查发现电路中有一根导线连接错误，
请你在错误的导Ω线上画“×”，并用笔画线代替导线将电路连接正确。
（2）改正电路后，实验过程中小明发现电压表示数接近3V，电流表几乎无示数，造成此故障
的原因可能是 。
（3）改正电路，查明故障后，闭合开关，向右移动滑动变阻器的滑片，电压表示数 。
（选填“变大”、“变小”或“不变”）
（4）将5 定值电阻接入电路，当电压表的示数为 V时，电流表示数如图乙。接着
小明用10Ω 电阻替换5 电阻，并移动滑动变阻器的滑片，使滑动变阻器接入电路中的电阻
（选填“变Ω大”“变小”Ω 或“不变”），才能保持定值电阻两端的电压不变。
（5）换接电阻多次实验，是为了 。通过实验探究，小明得出
的结论是：当电压一定时，通过导体的电流与导体的电阻 。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

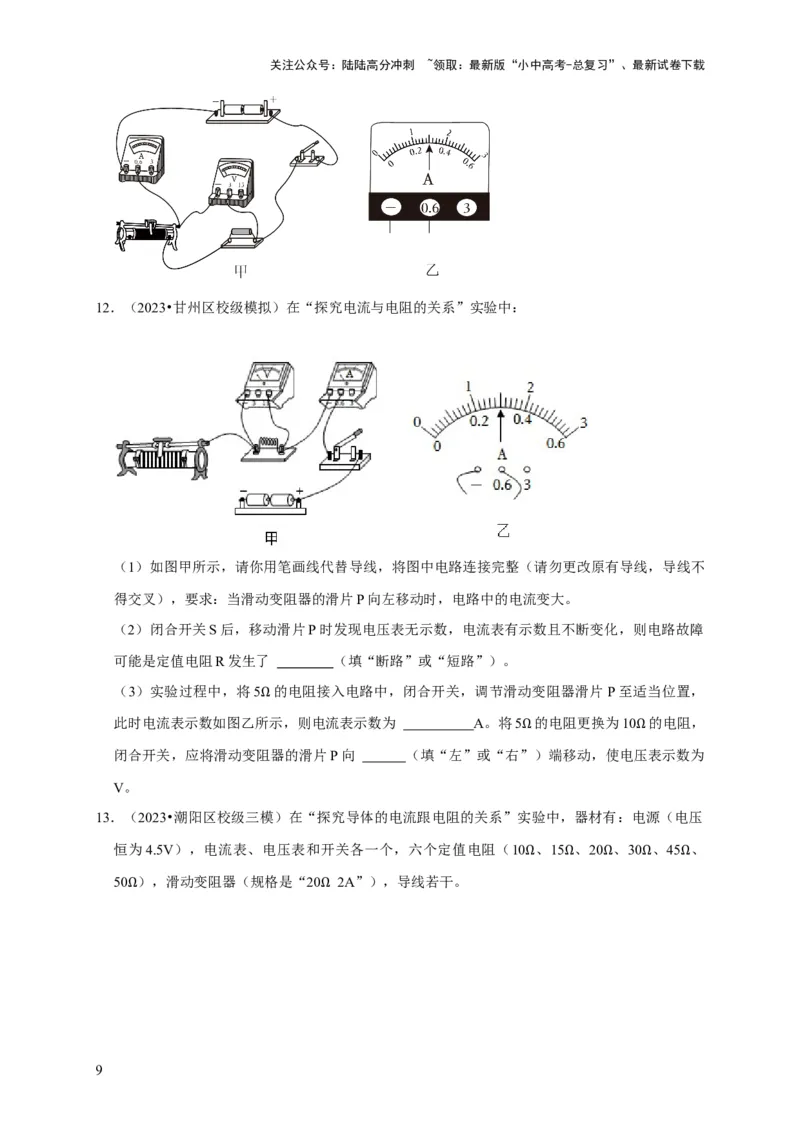

12．（2023•甘州区校级模拟）在“探究电流与电阻的关系”实验中：
（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不
得交叉），要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。
（2）闭合开关S后，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障
可能是定值电阻R发生了 （填“断路”或“短路”）。
（3）实验过程中，将5 的电阻接入电路中，闭合开关，调节滑动变阻器滑片 P至适当位置，
此时电流表示数如图乙所Ω示，则电流表示数为 A。将5 的电阻更换为10 的电阻，
闭合开关，应将滑动变阻器的滑片P向 （填“左”或“右”Ω）端移动，使电压Ω表示数为
V。

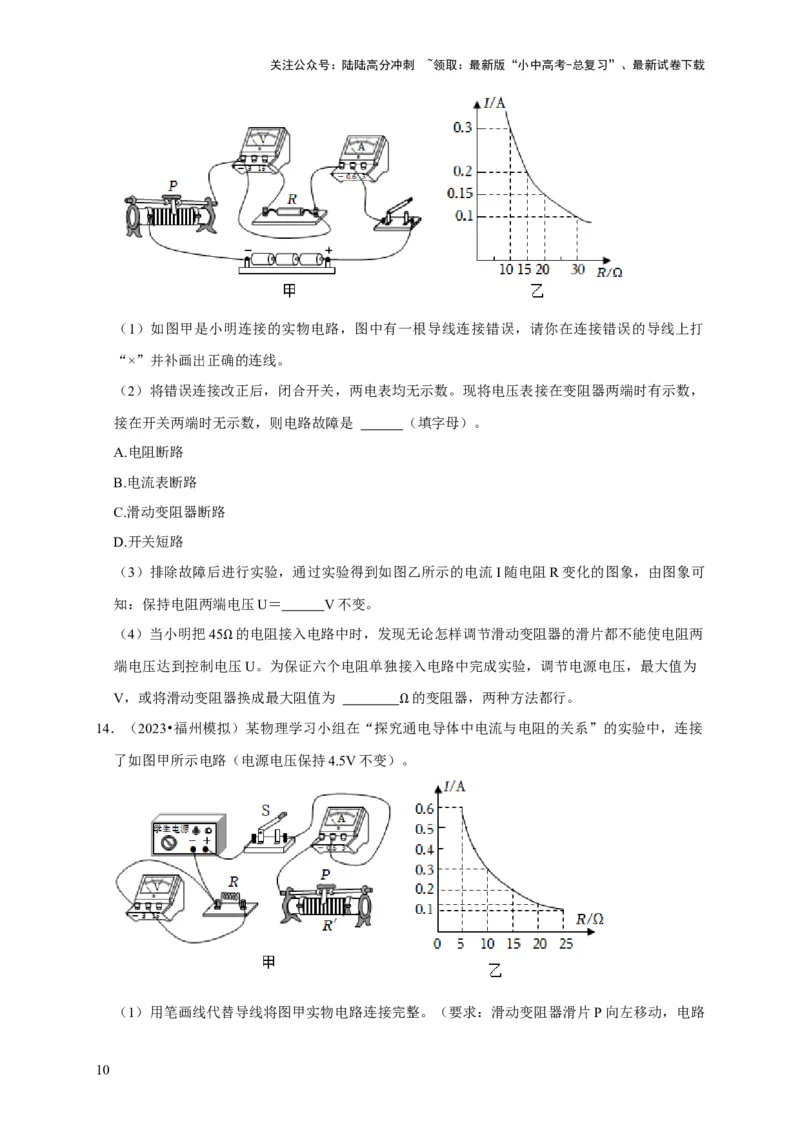

13．（2023•潮阳区校级三模）在“探究导体的电流跟电阻的关系”实验中，器材有：电源（电压
恒为4.5V），电流表、电压表和开关各一个，六个定值电阻（10 、15 、20 、30 、45 、
50 ），滑动变阻器（规格是“20 2A”），导线若干。 Ω Ω Ω Ω Ω
Ω Ω
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）如图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打
“×”并补画出正确的连线。
（2）将错误连接改正后，闭合开关，两电表均无示数。现将电压表接在变阻器两端时有示数，
接在开关两端时无示数，则电路故障是 （填字母）。
A.电阻断路
B.电流表断路
C.滑动变阻器断路
D.开关短路
（3）排除故障后进行实验，通过实验得到如图乙所示的电流I随电阻R变化的图象，由图象可
知：保持电阻两端电压U＝ V不变。
（4）当小明把45 的电阻接入电路中时，发现无论怎样调节滑动变阻器的滑片都不能使电阻两
端电压达到控制电Ω压U。为保证六个电阻单独接入电路中完成实验，调节电源电压，最大值为
V，或将滑动变阻器换成最大阻值为 的变阻器，两种方法都行。

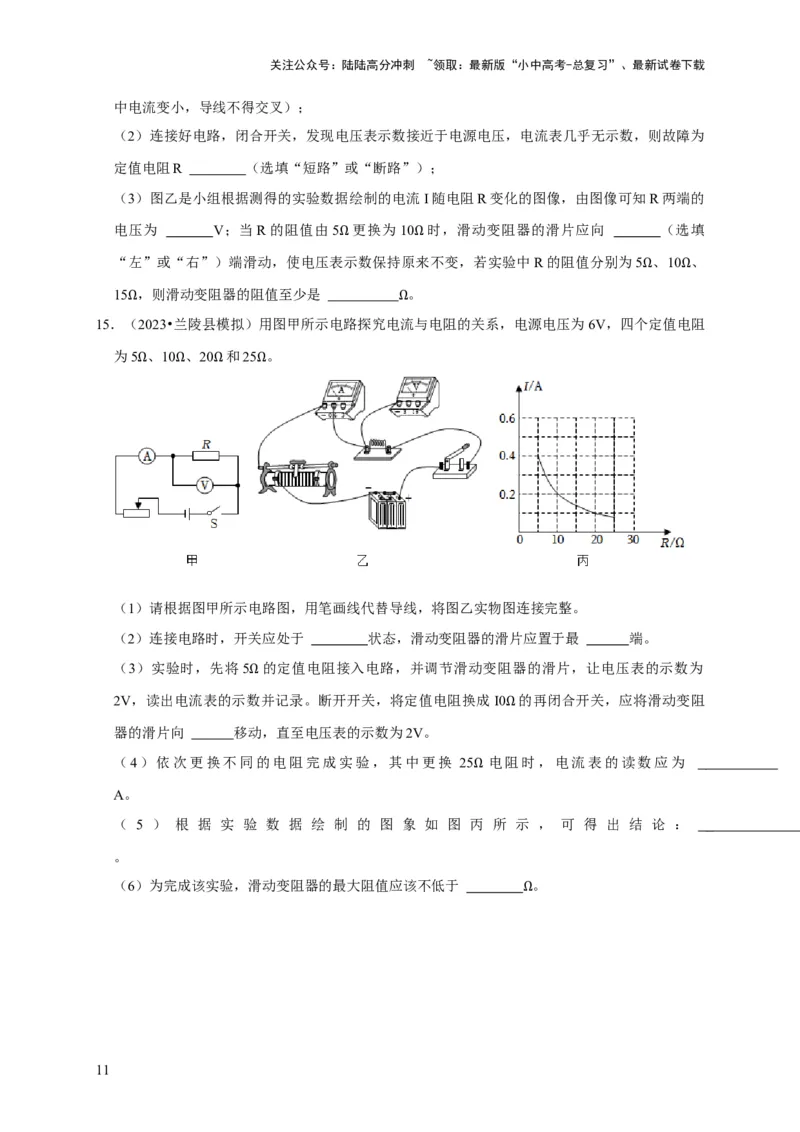

14．（2023•福州模拟）某物理学习小组在“探究Ω通电导体中电流与电阻的关系”的实验中，连接
了如图甲所示电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整。（要求：滑动变阻器滑片P向左移动，电路
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
中电流变小，导线不得交叉）；
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为
定值电阻R （选填“短路”或“断路”）；
（3）图乙是小组根据测得的实验数据绘制的电流 I随电阻R变化的图像，由图像可知R两端的
电压为 V；当R的阻值由5 更换为10 时，滑动变阻器的滑片应向 （选填
“左”或“右”）端滑动，使电压表Ω示数保持原Ω来不变，若实验中R的阻值分别为5 、10 、
15 ，则滑动变阻器的阻值至少是 。 Ω Ω
15．（Ω2023•兰陵县模拟）用图甲所示电路探究电Ω流与电阻的关系，电源电压为 6V，四个定值电阻
为5 、10 、20 和25 。
Ω Ω Ω Ω
（1）请根据图甲所示电路图，用笔画线代替导线，将图乙实物图连接完整。
（2）连接电路时，开关应处于 状态，滑动变阻器的滑片应置于最 端。
（3）实验时，先将5 的定值电阻接入电路，并调节滑动变阻器的滑片，让电压表的示数为
2V，读出电流表的示数Ω并记录。断开开关，将定值电阻换成I0 的再闭合开关，应将滑动变阻
器的滑片向 移动，直至电压表的示数为2V。 Ω
（4）依次更换不同的电阻完成实验，其中更换 25 电阻时，电流表的读数应为
A。 Ω
（ 5 ） 根 据 实 验 数 据 绘 制 的 图 象 如 图 丙 所 示 ， 可 得 出 结 论 ：
。
（6）为完成该实验，滑动变阻器的最大阻值应该不低于 。
