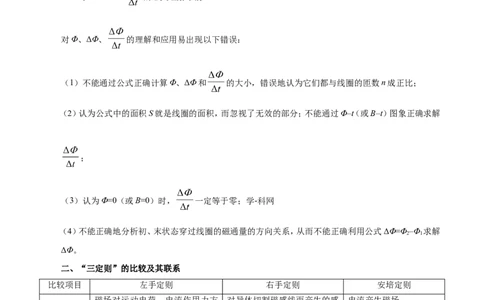

一、对Φ、ΔΦ、 的意义理解不清
对Φ、ΔΦ、 的理解和应用易出现以下错误：
（1）不能通过公式正确计算Φ、ΔΦ和 的大小，错误地认为它们都与线圈的匝数n成正比；
（2）认为公式中的面积S就是线圈的面积，而忽视了无效的部分；不能通过Φ–t（或B–t）图象正确求解
；
（3）认为Φ=0（或B=0）时， 一定等于零；学-科网
（4）不能正确地分析初、末状态穿过线圈的磁通量的方向关系，从而不能正确利用公式ΔΦ=Φ–Φ 求解
2 1
ΔΦ。
二、“三定则”的比较及其联系
比较项目 左手定则 右手定则 安培定则
磁场对运动电荷、电流作用力方 对导体切割磁感线而产生的感 电流产生磁场
应用
向的判断 应电流方向的判断
涉 及 方 向 磁场方向、电流（电荷运动）方向、 磁场方向、导体切割磁感线的 电流方向、磁场方向
的物理量 安培力（洛伦兹力）方向 运动方向、感应电动势的方向
各 物 理 量
方 向 间 的
关系图例
因果关系 电流→运动 运动→电流 电流→磁场
应用实例 电动机 发电机 电磁流量计三、在分析电磁感应的动态问题时盲目套用公式
公式E=BLv、F= 、 在应用时容易出现以下错误：

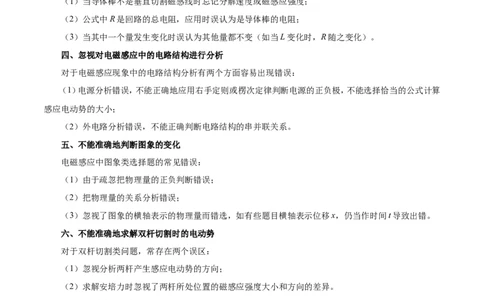

（1）当导体棒不是垂直切割磁感线时忘记分解速度或磁感应强度；
（2）公式中R是回路的总电阻，应用时误认为是导体棒的电阻；
（3）当其中一个量发生变化时误认为其他量都不变（如当L变化时，R随之变化）。
四、忽视对电磁感应中的电路结构进行分析
对于电磁感应现象中的电路结构分析有两个方面容易出现错误：
（1）电源分析错误，不能正确地应用右手定则或楞次定律判断电源的正负极，不能选择恰当的公式计算
感应电动势的大小；
（2）外电路分析错误，不能正确判断电路结构的串并联关系。
五、不能准确地判断图象的变化
电磁感应中图象类选择题的常见错误：
（1）由于疏忽把物理量的正负判断错误；
（2）把物理量的关系分析错误；
（3）忽视了图象的横轴表示的物理量而错选，如有些题目横轴表示位移x，仍当作时间t导致出错。
六、不能准确地求解双杆切割时的电动势
对于双杆切割类问题，常存在两个误区：
（1）忽视分析两杆产生感应电动势的方向；
（2）求解安培力时忽视了两杆所处位置的磁感应强度大小和方向的差异。
七、电磁感应中的功能关系分析不透
在电磁感应现象中求解焦耳热时容易出现以下两类错误：
（1）不加分析就把某时刻的电流I代入公式Q=I2Rt求解焦耳热，大多数情况下感应电流I是变化的，求
解焦耳热要用电流的有效值，因此不能用某时刻的电流代入公式Q=I2Rt求解焦耳热；
（2）电路中产生焦耳热的元件不是一个，不加分析误认为某个原件上的焦耳热就是整个电路产生的焦耳
热。八、通电自感和断电自感的比较
通电自感 断电自感
电路图
器材要求 L、L 同规格，R=R ，L较大 L很大（有铁芯），R <<R
1 2 L L A
在S闭合的瞬间，L 灯立即亮起 在开关S断开时，灯A突然闪亮一下后再逐渐熄灭
现象 2
来，L 灯逐渐变亮，最终一样亮
1
由于开关闭合时，流过电感线圈 断开开关S时，流过线圈L的电流减小，产生自感电
的电流迅速增大，使线圈产生自 动势，阻碍了电流的减小，使电流继续存在一段时间；
原因 感电动势，阻碍了电流的增大，使 在S断开后，通过L的电流反向通过灯A，且由于
流过灯L 1 的电流比流过灯L 2 的电 R L <<R A ，使得流过灯A的电流在开关断开的瞬间突
流增加得慢 然增大，从而使灯A的功率突然变大，即闪亮一下
能量转化情况 电能转化为磁场能 磁场能转化为电能

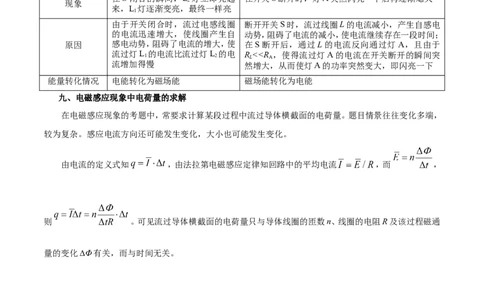

九、电磁感应现象中电荷量的求解
在电磁感应现象的考题中，常要求计算某段过程中流过导体横截面的电荷量。题目情景往往变化多端，
较为复杂。感应电流方向还可能发生变化，大小也可能发生变化。
由电流的定义式知 ，由法拉第电磁感应定律知回路中的平均电流 ，而 ，
则 。可见流过导体横截面的电荷量只与导体线圈的匝数n、线圈的电阻R及该过程磁通

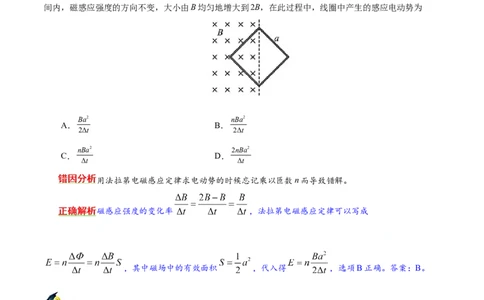

量的变化ΔΦ有关，而与时间无关。如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中，在Δt时
间内，磁感应强度的方向不变，大小由B均匀地增大到2B，在此过程中，线圈中产生的感应电动势为
Ba2 nBa2
A． B．
2Δt 2Δt
nBa2 2nBa2
C． D．
Δt Δt
用法拉第电磁感应定律求电动势的时候忘记乘以匝数n而导致错解。
磁感应强度的变化率 ，法拉第电磁感应定律可以写成
，其中磁场中的有效面积 ，代入得 ，选项B正确。答案：B。
1．（2019·名校学术联盟高三高考模拟信息卷）如图甲所示，abcd为边长为L=1 m的正方形余属线框，电阻为
R=2 Ω，虚线为正方形的对称轴，虚线上方线框内有按图乙变化的匀强磁场，虚线下方线框内按图丙变化
的匀强磁场，磁场方向垂直于纸面向里为正，则线框中的感应电流大小为A． A B． A C． A D． A
在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，
方向如图。过c点的导线所受安培力的方向
A．与ab边平行，竖直向上
B．与ab边平行，竖直向下
C．与ab边垂直，指向左边
D．与ab边垂直，指向右边1．（2019·内蒙古赤峰二中高二月考）ab为一金属杆，它处在如图所示的垂直于纸面向里的匀强磁场中，可绕
a点在纸面内转动；s为以a为圆心位于纸面内的金属圆环；在杆转动过程中，杆的b端与金属环保持良好
接触；A为电流表，其一端与金属环相连，一端与a点良好接触。当杆沿逆时针方向转动时，某时刻ab杆
的位置如图，则此时刻
A．有电流通过电流表，方向由c向d；作用于杆ab的安培力向右
B．有电流通过电流表，方向由d向c；作用于杆ab的安培力向左
C．有电流通过电流表，方向由d向c；作用于杆ab的安培力向右
D．无电流通过电流表，作用于ab的安培力为零
如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R。金属棒ab与两导轨垂直并保持良好
接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下。现使磁感应强度随时间均匀减小，ab始终
保持静止，下列说法正确的是A．ab中的感应电流方向由b到a
B．ab中的感应电流逐渐减小
C．ab所受的安培力保持不变
D．ab所受的静摩擦力逐渐减小
对物体的动态分析理解不透导致错解。
导体棒ab、电阻R、导轨构成闭合回路，磁感应强度均匀减小（ 为一定值），则闭合回路
中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab中的电流方向由a到b，故A错
误；根据法拉第电磁感应定律，感应电动势 ，回路面积S不变，即感应电动势为定
值，根据欧姆定律 ，所以ab中的电流大小不变，故B错误；安培力 ，电流大小不变，磁感应强度
减小，则安培力减小，故C错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f与
安培力F等大反向，安培力减小，则静摩擦力减小，故D正确。答案：D。
1．（2019·黑龙江省牡丹江市第一高级中学高二上学期期末考试）如图所示，现有一匝数为n，面积为S，总电阻
为R的闭合线圈，垂直放置于一匀强磁场中，磁场的磁感应强度B随时间均匀增大，变化率 ，则
A．线圈中产生顺时针方向的感应电流
B．线圈面积具有扩张的趋势
C．线圈中产生的感应电动势为
D．线圈中感应电流的大小为如图所示，两根足够长的平行金属导轨间距l=0.50 m，倾角θ=53°，导轨上端串接电阻R=0.05 Ω。在导轨
间长d=0.56 m的区域内，存在方向垂直于导轨平面向下、磁感应强度B=2.0 T的匀强磁场。质量m=4.0 kg的
金属棒CD水平置于导轨上，用轻质细绳跨过定滑轮与拉杆GH（GH杆的质量不计）相连。某同学用F=80 N
的恒力竖直向下拉动GH杆，使CD棒从图中初始位置由静止开始运动，刚进入磁场时速度为v=2.4 m/s，当
CD棒到达磁场上边界时该同学松手。g取10 m/s2，sin 53°=0.8，不计其他电阻和一切摩擦。求：学科-网
（1）CD棒的初始位置与磁场区域下边界的距离s；
（2）该同学松手后，CD棒能继续上升的最大高度h；
（3）在拉升CD棒的过程中，该同学所做的功W和电阻R上产生的热量Q。
分不清导体棒上滑时电路的结构导致本题错解。
（1）CD棒向上运动F–mgsin θ=ma
解得a=12 m/s2
由运动学公式v2=2as
解得s=0.24 m
（2）刚进入磁场时E=Blv
由闭合电路欧姆定律I=
又F =BIl
安
因为F=mgsin θ+F
安
所以CD棒在磁场中做匀速直线运动
离开磁场后，CD棒沿导轨向上做匀减速运动
由v2=2gxsin θ
解得x=0.36 m
CD棒还能继续上升的最大高度h=xsin θ=0.288 m
（3）该同学所做的功W=F(s+d)
解得W=64 J由能量转化和守恒定律得
W=mg[(s+d)sin θ+h]+Q
R
解得Q =26.88 J
R
1．（2018·湖北省随州市第二高级中学年高二9月起点考试）如图所示，MN和PQ为处于同一水平面内的两
根平行的光滑金属导轨，垂直导轨放置金属棒ab与导轨接触良好。N、Q端接理想变压器的初级线圈，理
想变压器的输出端有三组次级线圈，分别接有电阻元件R、电感元件L和电容元件C。在水平金属导轨之
间加竖直向下的匀强磁场，若用I 、I 、Ic分别表示通过R、L和C的电流，则下列判断中正确的是
R L
A．在ab棒匀速运动且ab棒上的电流已达到稳定后，I ≠0、I ≠0、I =0
R L C
B．在ab棒匀速运动且ab棒上的电流已达到稳定的，I =0、I =0、I =0
R L C
C．若ab棒在某一中心位置附近做v =V sinωt的运动，则I ≠0、I ≠0、I ≠0
m R L C
D．若ab棒匀加速运动，则I ≠0、I ≠0、I =0
R L C
（2019·辽宁省大连市甘井子区渤海高中高考物理模拟试题）某同学用粗细均匀的同一种导线制成“9”字
形线框，放在有理想边界的匀强磁场旁，磁感应强度为 B，如图甲所示。已知磁场的宽度为 2d，
，导线框从紧靠磁场的左边界以速度 v 向 x 轴的正方向匀速运动，设
在图乙中最能体现be两点间的电压随坐标x变化关系的图象是A． B．
C． D．
没有分析清楚感应电动势与电压之间的关系，没有正确区分电源与外电路。
x在 过程：线框进入磁场，bc、ce产生的感应电动势都是 根据右手定则判断
可知，b 点的电势高于 c 点的电势，bc 间的电势差为： ，则 be 两点间的电压
；在 过程：线框完全进入磁场，磁通量不变，没有感应电流产生，ad、bc、
ce产生的感应电动势都是 根据右手定则判断可知，b点的电势高于e点的电势，be两点间的
电压 。在 过程：线框穿出磁场，ad边产生的感应电动势是 根据右手定则判断可知，a点的电势高于d点的电势，则得b点的电势高于e点的电势。be两点间的电压
故A正确。答案：A。
1．（2019·吉林省长春外国语学校高三上学期期末考试）如图所示，两条平行虚线之间存在匀强磁场，虚线间
的距离为 ，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为 ，t＝0时刻，
bc边与磁场区域边界重合。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿
a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能
是图中的
A． B．
C． D．
（2018·云南省红河州高三复习统一检测）如图所示，两根足够长的平行光滑金属导轨MN、PQ放在水平
面上，左端向上弯曲，导轨间距为L，电阻不计，水平段导轨所处空间存在方向竖直向上的匀强磁场，磁感应
强度大小为B。导体棒的质量分别为m=m，m=2m，电阻值分别为R＝R，R＝2R。b棒静止放置在水平导轨上
a b a b
足够远处，与导轨接触良好且与导轨垂直；a棒在弧形导轨上距水平面h高度处由静止释放，运动过程中导体
棒与导轨接触良好且始终与导轨垂直，重力加速度为g，则A．a棒刚进入磁场时回路中的感应电流为
B．a棒刚进入磁场时，b棒受到的安培力大小为
C．a棒和b棒最终稳定时的速度大小为
D．从a棒开始下落到最终稳定的过程中，a棒上产生的焦耳热为
没有注意a棒进入磁场后，两棒组成的系统动量守恒导致本题错解。
A、设a棒刚进入磁场时的速度为v，从开始下落到进入磁场，根据机械能守恒定律有：
，a棒切割磁感线产生感应电动势为：E=BLv，根据闭合电路欧姆定律有： ，联立解得
，故A错误。B、b棒受到的安培力为F=BIL，代入电流I解得 ，方向水平向右，B正
确。C、设两棒最后稳定时的速度为v′，从a棒进入磁场到两棒速度达到稳定，一对安培内力作用，两棒组成的
系统外力之和为零，根据动量守恒定律有：mv=3mv′，解得： ，C正确。D、从a棒进入磁场到两棒
共速的过程，一对安培力做功把机械能转化为电能，设a棒产生的内能为E，b棒产生的内能为E，根据能量
a b
守恒定律有： ，两棒串联内能与电阻成正比：E=2E，解得： ，故D正确。答
b a
案：BCD。
1．如图所示，MNPQ和MN PQ 为在同一竖直面内足够长的金属导轨，处在磁感应强度为B的匀强磁场中，
1 l l l 2 2 2 2
磁场方向竖直向下。导轨的MN段与MN 段相互平行，距离为L；PQ段与PQ 段也是平行的，距离为
1 l 2 2 l l 2 2
L/2。质量为m金属杆a、b垂直与导轨放置，一不可伸长的绝缘轻线一端系在金属杆b，另一端绕过定滑轮
与质量也为m的重物c相连，绝缘轻线的水平部分与PQ平行且足够长。已知两杆在运动过程中始终垂
l l直于导轨并与导轨保持光滑接触，两杆与导轨构成的回路的总电阻始终为R，重力加速度为g。
（1）若保持a固定。释放b，求b的最终速度的大小；
（2）若同时释放a、b，在释放a、b的同时对a施加一水平向左的恒力F=2mg，当重物c下降高度为h时，a
达到最大速度，求：
①a的最大速度；
②才释放a、b到a达到最大速度的过程中，两杆与导轨构成的回来中产生的电能。
如图，一关于y轴对称的导体轨道位于水平面内，磁感应强度为B的匀强磁场与平面垂直。一足够长，质
量为m的直导体棒沿x轴方向置于轨道上，在外力F作用下从原点由静止开始沿y轴正方向做加速度为a的
匀加速直线运动，运动时棒与x轴始终平行。棒单位长度的电阻为ρ，与电阻不计的轨道接触良好，运动中产
生的热功率随棒位置的变化规律为P=ky （SI）。求：
（1）导体轨道的轨道方程y=f（x）；
（2）棒在运动过程中受到的安培力F 随y的变化关系；
m
（3）棒从y=0运动到y=L过程中外力F的功。
审题不清、粗心大意，导致本题中分不清让求的是哪个力做的功，导致本题错解。（1）设棒运动到某一位置时与轨道接触点的坐标为（± ），安培力的功率
棒做匀加速运动
代入前式得
轨道形状为抛物线。
1．（2018·山东省济宁市高三上学期期末教学质量检测）如图所示，倾角为 的平行金属导轨宽度L，电阻不计，
底端接有阻值为R的定值电阻，处在与导轨平面垂直向上的磁感应强度为B的匀强磁场中。有一质量为
m，电阻为r，长度也为L的导体棒垂直放在导轨上，它与导轨之间的动摩擦因数为。现让导体棒从导轨底部以初速度 冲上导轨，上滑的最大距离为s，返回到初位置的速度为 。下列说法正确的是
A．在上滑过程中，通过电阻R上的电荷量为
B．导体棒在上滑过程中所用时间为
C．导体棒从开始运动到回到底端，回路产生的焦耳热为
D．导体棒在上滑过程中，R上产生的焦耳热大于下滑过程中R上产生的焦耳热
如图所示，灯泡A、B与固定电阻的阻值均为R，L是自感系数很大的线圈。当S 闭合，S 断开且电路稳定
1 2
时，A、B亮度相同，再闭合S，待电路稳定后将S 断开，下列说法中正确的是
2 1
A．B灯立即熄灭
B．A灯将比原来更亮一下后再熄灭
C．有电流通过B灯，方向为c→d
D．有电流通过A灯，方向为b→a
不能正确理解断开开关时给电路造成的影响导致本题错解。学=科网
当S 断开而只闭合S，稳定时，A、B两灯一样亮，可知线圈L的电阻也是R，在S、S 都闭合时
2 1 1 2
I =I ，故当S 闭合，S 突然断开时，流过A灯的电流只是方向变为b→a，但大小不会突然增大，A灯不会
A L 2 1
更亮一下再熄灭，B错误，D正确；当S 闭合，S 突然断开时，在自感电动势作为电源的电路中固定电阻
2 1
R和B灯被短路，电流为零，B灯立即熄灭，故A正确，C错误。答案：AD。1．（2019·江苏省东海高级中学高三年级高考适用性考试）图中L是绕在铁心上的线圈，它与电阻R、R、电键
0
和电池E可构成闭合回路。线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相
同时电流为正。电键K 和K 都处于断开状态。设在t=0时刻，接通电键K，经过一段时间，在t=t 时刻，再
1 2 1 1
接通电键K，则能较正确在表示L中的电流I随时间t的变化的图线是
2
A． B．
C． D．
（2019·河南省开封市高三上学期第一次模拟考试）如图所示，在竖直平面内固定有光滑平行导轨，间距
为L，下端接有阻值为R的电阻，空间存在与导轨平面垂直、磁感应强度为B的匀强磁场。质量为m、电阻为r
的导体棒ab与上端固定的弹簧相连并垂直导轨放置。初始时，导体棒静止，现给导体棒竖直向下的初速度
v，导体棒开始沿导轨往复运动，运动过程中始终与导轨垂直并保持良好接触。若导体棒电阻r与电阻R的阻
0
值相等，不计导轨电阻，则下列说法中正确的是A．导体棒往复运动过程中的每个时刻受到的安培力方向总与运动方向相反
B．初始时刻导体棒两端的电压U =BLv
ab 0
C．若导体棒开始运动后到速度第一次为零时，下降的高度为h，则通过电阻R的电量为
D．若导体棒开始运动后到速度第一次为零时，下降的高度为h，此过程导体棒克服弹力做功为W，则电
阻R上产生的焦耳热Q= mv2+ mgh－W
不能正确理解运动过程中的能量转化及电阻产生的热量与整个电路热量的区别等导致本题错
解。
A、导体棒竖直向下运动，由右手定则判断可知：ab中产生的感应电流方向从b→a，由左手定
则判断得知ab棒受到的安培力竖直向上；导体棒竖直向上运动，由右手定则判断可知：ab中产生的感应电流
方向从a→b，由左手定则判断得知ab棒受到的安培力竖直向下，所以导体棒往复运动过程中的每个时刻受
到的安培力方向总与运动方向相反，故A正确；B、导体棒开始运动的初始时刻，ab棒产生的感应电势为
，由于 ，所以导体棒两端的电压 ，故B错误；C、导体棒开始运动后到速度第一
次为零时，下降的高度为h，则通过电阻R的电量为 ，故C正确；D、由于导体棒运动过程中产
生电能，所以导体棒开始运动后速度第一次为零时，根据能量守恒定律得知产生的焦耳热
，所以电阻R上产生的焦耳热 ，故D错误；答案：AC。
1．某同学利用电磁感应知识设计了一个测速仪。其简化模型如图所示，间距为L的两根水平固定放置的平行
光滑的金属导轨MN、PQ，导轨的右端连接一个定值电阻，阻值为R，导体棒a垂直导轨放置在导轨上，在
a棒左侧和导轨间存在竖直向下的匀强磁场，磁感应强度为B，在a棒右侧有一绝缘棒b，b棒与固定在墙上的轻弹簧相连但不粘连，弹簧处于压缩状态且被锁定。现解除锁定，b棒在弹簧的作用下向左移动，脱
离弹簧后以速度v 与a棒发生碰撞粘在一起。已知a、b棒的质量分别为m、M，碰撞前后，棒始终垂直导
0
轨，a棒在导轨间的电阻为r，导轨电阻和空气阻力均忽略不计。求：
（1）弹簧的弹性势能和a棒中电流的方向；
（2）从a棒开始运动到停止过程中，a棒产生的焦耳热Q；
（3）若a棒向左滑行的距离为x，通过定值电阻的电荷量q；
（4）在满足（3）的条件下，a棒向左滑行距离x与b棒的速度v 的函数关系式。
0
1．对Φ、ΔΦ、 的理解
在利用F=BLI计算导线受到的安培力时，F、B、L相互垂直，其中L为导线的有效长度，分两种情况：
Φ是状态量，对应线圈在磁场中的一个位置，ΔΦ是过程量，对应线圈在磁场中的一端过程， 可以表
示一段时间内的磁通量平均变化率，它们都与匝数无关。Φ=BS公式中的S指线圈在磁场中的有效面积；在相
互关系上，三者无必然联系，Φ大，ΔΦ、 未必大，Φ=0，ΔΦ、 未必等于零；在Φ–t图象上，一个点的纵
坐标表示Φ，一段时间内纵坐标的变化量表示ΔΦ，斜率表示 。
2．定义式与推导式的主要区别
物理量之间的定量关系公式可分为两类：一类是物理量的定义式（或物理量的表达式），如、 ，另一类是在特定条件下的推导公式，如 、 、 ，定
义式普遍适用，推导公式适用于特定条件，前三个推导公式适用于导体棒垂直切割匀强磁场类问题，
用于求解通过导体横截面的电荷量。学-科网
3．分析电路结构解答电磁感应问题
（1）电磁感应与闭合电路知识的关系：
（2）电磁感应电路的等效关系：
①切割磁感线的导体部分<=>闭合回路的电源；
②切割磁感线的导体部分的电阻<=>电源内阻；
③其余部分电阻<=>外电路；
（3）应电荷量的求解
由电流的定义式，可得平均电流
由闭合电路欧姆定律和法拉第电磁感应定律有
联立可得 ，感应电荷量q仅由线圈匝数n、磁通量变化量ΔΦ和电路总电阻R决定。
4．电磁感应中图象类选择题的两个常见解法
1．排除法：定性地分析电磁感应过程中物理量的变化趋势（增大还是减小）、变化快慢（均匀变化还是非
均匀变化），特别是物理量的正负，排除错误的选项。
2．函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的方法。
5．电磁感应中的“杆+导轨”模型
（1）模型构建
“杆+导轨”模型是电磁感应问题高考命题的“基本道具”，也是高考的热点，考查的知识点多，题目的
综合性强，物理情景变化空间大，是我们复习中的难点。“杆+导轨”模型又分为“单杆”型和“双杆”型
（“单杆”型为重点）；导轨放置方式可分为水平、竖直和倾斜；杆的运动状态可分为匀速、匀变速、非匀变速
运动等。
（2）模型分类及特点
①单杆水平式
物理模型
设运动过程中某时刻棒的速度为v，加速度为 ，a、v同向，随v的增加，a减
动态分析
小，当a=0时，v最大， 恒定
运动形式 匀速直线运动
收尾状态
力学特征 a=0 v恒定不变
电学特征 I恒定
②单杆倾斜式
物理模型
棒释放后下滑，此时a=gsin α，速度v↑ E=BLv↑ ↑ F=BIL↑
动态分析
a↓，当安培力F=mgsin α时，a=0，v最大
运动形式 匀速直线运动
收尾状态 力学特征 a=0，v最大，
电学特征 I恒定③方法指导
解决电磁感应中综合问题的一般思路是“先电后力再能量”。
6．电磁感应中的能量问题
（1）题型特点：电磁感应过程的实质是不同形式的能量转化的过程，而能量的转化是通过安培力做功的
形式实现的，安培力做功的过程，是电能转化为其他形式能的过程，外力克服安培力做功，则是其他形式的能
转化为电能的过程。
（2）求解思路
①若回路中电流恒定，可以利用电路结构及W=UIt或Q=I2Rt直接进行计算；
②若电流变化，则：A．利用安培力做的功求解：电磁感应中产生的电能等于克服安培力所做的功；B．利
用能量守恒求解，若只有电能与机械能的转化，则机械能的减少量等于产生的电能。解题思路如下：
a．用法拉第电磁感应定律和楞次定律确定感应电动势的大小和方向；
b．画出等效电路，求出回路中电阻消耗的电功率表达式；
c．分析导体机械能的变化，用能量守恒关系得到机械功率的改变与回路中电功率的改变所满足的方程。
1．（2019·四省名校高三大联考）为寻找“磁生电”现象，英国物理学家法拉第在1831年把两个线圈绕在同
一个软铁环上（如图所示），一个线圈A连接电池E和开关K，另一个线圈B闭合，并在其中一段直导线正
下方放置一小磁针。闭合开关K前，小磁针静止且与直导线平行。当闭合开关K后，从上往下看
A．小磁针沿顺吋针方向偏转了一下，最终复原
B．小磁针沿顺时针方向偏转，并一直保持这种偏转状态
C．小磁针沿逆时针方向偏转了一下，最终复原
D．小磁针沿逆时针方向偏转，并一直保持这种偏转状态2．如图所示，不计电阻的光滑U形金属框水平放置，光滑、竖直玻璃挡板H、P固定在框上，H、P的间距很小。
质量为0.2 kg的细金属杆CD恰好无挤压地放在两挡板之间，与金属框接触良好并围成边长为1 m的正
方形，其有效电阻为0.1 Ω。此时在整个空间加方向与水平面成30°角且与金属杆垂直的匀强磁场，磁感
应强度随时间变化规律是B=(0.4–0.2t) T，图示磁场方向为正方向。框、挡板和杆不计形变。则
A．t=1 s时，金属杆中感应电流方向从C至D
B．t=3 s时，金属杆中感应电流方向从D至C
C．t=1 s时，金属杆对挡板P的压力大小为0.1 N
D．t=3 s时，金属杆对挡板H的压力大小为l.2 N
3．（2019·河南省南阳市高三上学期期末考试）如图甲所示，边长为L=0.1 m的10匝正方形线框abcd处在变
化的磁场中，在线框d端点处开有一个小口，d、e用导线连接到一个定值电阻上，线框中的磁场随时间的
变化情况如图乙所示（规定垂直纸面向外为磁场的正方向），下列说法正确的是
A．t=3 s时线框中的磁通量为0.03 Wb
B．t=4 s时线框中的感应电流大小为零
C．t=5 s时通过线框中的电流将反向
D．t=8 s时通过线框中电流沿逆时针方向
4．如图甲所示，圆形线圈处于垂直于线圈平面的匀强磁场中，磁感应强度的变化如图乙所示。在t=0时磁感
应强度的方向指向纸里,则在0~ 和 ~ 的时间内，关于环中的感应电流i的大小和方向的说法，正确
的是
A．i大小相等，方向先是顺时针，后是逆时针B．i大小相等，方向先是逆时针，后是顺时针
C．i大小不等，方向先是顺时针，后是逆时针
D．i大小不等，方向先是逆时针，后是顺时针
5．（2019·衡中同卷普通高等学校招生全国统一考试模拟）如图所示，倾角为 的光滑平行金属导轨的宽度为
L，导轨的顶端连接有一个阻值为R的电阻，在导轨平面内垂直于导轨方向的两条虚线MN和PQ之间存
在磁感应强度大小为B的匀强磁场，方向垂直于导轨平面向下，两条虚线间的距离为d。现将质量为m的
金属棒ab从虚线MN上方某处由静止释放，金属棒ab沿导轨下滑进入磁场时的速度和到达导轨底端时
的速度相等，且从MN到PQ和从PQ到底端所用时间相等。已知金属棒ab与导轨始终垂直且接触良好，
二者电阻均不计，重力加速度为g。下列叙述正确的是
A．金属棒ab在虚线MN和PQ之间做匀减速直线运动
B．虚线PQ到导轨底端的距离大于d
C．金属棒ab通过磁场的过程中，电阻R上产生的热量为2mgdsinθ
D．金属棒ab通过磁场的过程中，通过电阻R某一横截面的电荷量为
6．（2019·黑龙江省大庆第一中学高二上学期期末考试）法拉第圆盘发电机的示意图如图所示。铜圆盘安装在
竖直的铜轴上，两铜片P、Q分别于圆盘的边缘和铜轴接触，圆盘处于方向竖直向上的匀强磁场B中，圆
盘旋转时，关于流过电阻R的电流，下列说法正确的是
A．若圆盘转动的角速度恒定，则电流大小恒定
B．若从上往下看，圆盘顺时针转动，则电流沿b到a的方向流过R
C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍
7．如图所示，两光滑平行导轨水平放置在匀强磁场中，磁场垂直导轨所在平面，金属棒ab可沿导轨自由滑动，
导轨一端连接一个定值电阻R，金属棒和导轨电阻不计。现将金属棒沿导轨由静止向右拉，若保持拉力F
恒定，经时间t 后速度为v，加速度为a，最终以速度2v做匀速运动；若保持拉力的功率P恒定，棒由静止
1 1经时间t 后速度为v，加速度为a，最终也以速度2v做匀速运动，则
2 2
A．t=t B．t>t
2 1 1 2
C．a=2a D．a=5a
2 1 2 1
8．（2019·黑龙江省大庆第一中学高二上学期期末考试）如图所示，一个边长为2L的等腰直角三角形ABC区
域内，有垂直纸面向里的匀强磁场，其左侧有一个用金属丝制成的边长为L的正方形线框abcd，线框以水
平速度v匀速通过整个匀强磁场区域，设电流逆时针方向为正。则在线框通过磁场的过程中，线框中感应
电流i随时间t变化的规律正确的是
A． B．
C． D．
9．（2019·黑龙江省牡丹江市第一高级中学高二上学期期末考试）如图所示，ab是两平行正对的金属圆环，a
中通有正弦交变电流i，其变化规律如图所示。下列说法正确的是A．t 时刻，b环内的感应电动势最大
1
B．t 时刻，b环内的感应电流方向改变
2
C．t~t 时间内，b环内感应电流的方向与a环内电流的方向相反
3 4
D．0~t 时间内，t 时刻b环内的感应电动势最大
4 2
10．（2019·河南省高三上学期阶段性检测）如图所示，螺线管的匝数为1 000、横截面积为10 cm2电阻为1 Ω，
与螺线管串联的外电阻R=5 Ω、R=4 Ω。向右穿过螺线管的磁场的磁感应强度按图所示的规律变化，则
1 2
下列说法正确的是
A．0~1 s内，螺线管产生的感应电动势为4×10－3 V
B．1~2 s内，R 中通过的电流方向向右
2
C．1~2 s内，电路中通过的电流为0.3 A
D．1~2 s内，R 两端的电压为3 V
1
11．如图甲所示，正方形金属线圈abcd位于竖直平面内，其质量为m，电阻为R。在线圈的下方有一匀强磁场，
MN和M'N'是磁场的水平边界，并与bc边平行，磁场方向垂直于纸面向里。现使金属线框从MN上方某
一高度处由静止开始下落，图乙是线圈由开始下落到完全穿过匀强磁场区域瞬间的v–t图象，图中字母
均为已知量。重力加速度为g，不计空气阻力。下列说法正确的是
A．金属线框刚进入磁场时感应电流方向沿abcda方向
B．金属线框的边长为v(t–t)/2
1 2 1
C．磁场的磁感应强度为D．金属线框在0~t 的时间内所产生的热量为
4
12．（2018·重庆市綦江南州中学高三10月月考试）如图所示的电路中，A、A 为完全相同的灯泡，线圈L的电
1 2
阻忽略不计。下列说法中正确的是
A．闭合开关K接通电路时，A 先亮A 后亮，最后一样亮
2 1
B．闭合开关K接通电路瞬间，A 和A 同时变亮
1 2
C．断开开关K切断电路时，A 立即熄灭A 过一会儿才熄灭
2 1
D．断开开关K切断电路时，A，A 立即熄灭
1 2
13．（2019·辽宁省大连市甘井子区渤海高中高考模拟）如图所示，空间存在磁感应强度为B，方向竖直向下的
匀强磁场，MN、PQ是相互平行的粗糙的长直导轨，处于同一水平面内，其间距为L，导轨一端接一阻值
为R的电阻，ab是跨接在导轨上质量为m的导体棒，其阻值也为 从零时刻开始，对ab棒施加一个水
平向左的恒力F，使其从静止开始沿导轨做直线运动，此过程中导体棒始终保持与导轨垂直且接触良好
所受滑动摩擦力大小始终为了 F。导轨电阻不计 则
A．通过电阻R的电流方向为由N到Q
B．ab棒的最大速度为
C．电阻R消耗的最大功率为
D．ab棒速度为 时的加速度大小为
14．如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻。质量为m的金属
杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ的磁感应强度大小为B、方向竖直向下。当该磁场区域以速度v 匀速地向右扫过金属杆后，金属杆的速度变为v。导轨和金属杆的电阻不计，导轨光滑且足
0
够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触。求：
（1）MN刚扫过金属杆时，杆中感应电流的大小l；
（2）MN刚扫过金属杆时，杆的加速度大小a；
（3）PQ刚要离开金属杆时，感应电流的功率P。
15．（2019·山东省日照第一中学高三上学期1月份考前模拟）如图（a）所示，足够长的光滑平行金属导轨JK、
PQ倾斜放置，两导轨间距离为L=l.0 m，导轨平面与水平面间的夹角为θ=30°，磁感应强度为B的匀强磁
场垂直于导轨平面向上，导轨的J、P两端连接阻值为R=3.0 Ω的电阻，金属棒ab垂直于导轨放置并用细
线通过光滑定滑轮与重物相连，金属棒ab的质量m=0.20 kg，电阻r=0.50 Ω，重物的质量M=0.60 kg，如
果将金属棒和重物由静止释放，金属棒沿斜面上滑距离与时间的关系图象如图（b）所示，不计导轨电阻，
g=10 m/s2。求：
（1）t=0时刻金属棒的加速度；
（2）磁感应强度B的大小以及在0.6 s内通过电阻R的电荷量；
（3）在0.6 s内电阻R产生的热量。16．如图所示，两根固定的光滑的绝缘导轨的水平部分与倾斜部分平滑连接，两导轨的间距L=0.5 m，导轨的
倾斜部分与水平面成θ=53°角。在导轨的倾斜部分方向垂直于斜面向上、磁感应强度大小为B=1 T、边长
为L的正方形的匀强磁场区域abcd，导轨的水平部分有n个相同的方向竖直向上，磁感应强度大小均为
B=1 T、边长为L的正方形匀强磁场区域，磁场左、右两侧边界均与导轨垂直，在导轨的水平部分中相邻
两个磁场区域的间距也为L。现有一质量m=0.5 kg，电阻r=0.2 Ω，边长也为L的质量分布均匀的正方形
金属线框PQMN，从倾斜导轨上由静止释放，释放时MN边离水平导轨的竖直高度h=2.4 m，当金属线框
的MN边刚滑进磁场abed时恰好做匀速直线运动，此后，金属线框从导轨的倾斜部分滑上水平部分继续
运动并最终停止（重力加速度g=10 m/s2，sin 53°=0.8，线框在运动过程中MN边始终与导轨垂直）。则：
（1）金属线框刚释放时MN边与ab的距离s是多少？
（2）整个过程中金属线框内产生的焦耳热是多少？学科网
（3）金属线框能穿越导轨水平部分中几个完整的磁场区域？17．如图（甲）所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间的距离L=1 m，定
值电阻R=6 Ω，R=3 Ω，导轨上放一质量为m=1 kg的金属杆，杆的电阻r=2 Ω，导轨的电阻不计，整个装
1 2
置处于磁感应强度为B=0.8 T的匀强磁场中，磁场的方向垂直导轨平面向下。现用一拉力F沿水平方向
拉杆，使金属杆以一定的初速度开始运动。图（乙）所示为通过R 中电流的平方I2随时间t的变化关系图
1 1
象，求：
（1）5 s末金属杆的速度；
（2）写出安培力的大小随时间变化的关系方程；
（3）5 s内拉力F所做的功。
18．如图1所示， 匝正方形线框用细线悬挂于天花板上且处于静止状态，线框平面在纸面内，线框的边长为，总电阻为 ，线框的下半部分（总面积的一半）处于垂直纸面向里的有界匀强磁场，磁场的上、下边
界之间的距离为 （ ），磁场的磁感应强度按照图2变化， 时刻，悬线的拉力恰好为零，图中的
已知。在 时刻剪断细线，线框刚要完全穿过磁场时，加速度为零，线框在穿过磁场的过程中
始终在纸面里，且不发生转动，重力加速度为 ，求：
（1）线框的总质量 ？
（2） 时间内，通过某一匝线框截面的电荷量 ？
（3）线框穿过磁场的过程中，线框中产生的焦耳热 ？
