考点 49 电磁感应现象 楞次定律
1. 3年真题考点分布
题型 选择题、解答题
1. 电磁感应现象的理解及判断；
高考考点 2. 利用楞次定律判断电路中的感应电流的方向；
3. 安培定则、左手定则、右手定则和楞次定律的综合应用

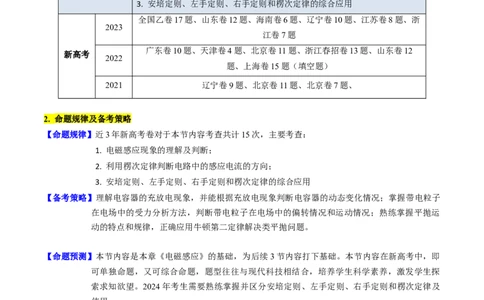

全国乙卷17题、山东卷12题、海南卷6题、辽宁卷10题、江苏卷8题、浙
2023
江卷7题
广东卷10题、天津卷4题、北京卷11题、浙江春招卷13题、山东卷12
新高考
2022
题、上海卷15题（填空题）
2021 辽宁卷9题、北京卷11题、北京卷7题、
2. 命题规律及备考策略
【命题规律】近3年新高考卷对于本节内容考查共计15次，主要考查：
1. 电磁感应现象的理解及判断；
2. 利用楞次定律判断电路中的感应电流的方向；
3. 安培定则、左手定则、右手定则和楞次定律的综合应用
【备考策略】理解电容器的充放电现象，并能根据充放电现象判断电容器的动态变化情况；掌握带电粒子
在电场中的受力分析方法，判断带电粒子在电场中的偏转情况和运动情况；熟练掌握平抛运
动的特点和规律，正确应用牛顿第二定律解决类平抛问题。
【命题预测】本节内容是本章《电磁感应》的基础，为后续3节内容打下基础。本节内容在新高考中，即
可单独命题，又可综合命题，题型往往与现代科技相结合，培养学生科学素养，激发学生探
索求知欲望。2024年考生需要熟练掌握并区分安培定则、左手定则、右手定则和楞次定律及

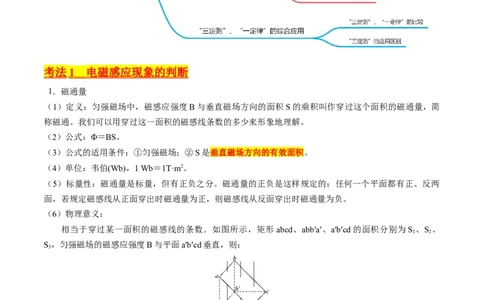

使用。考法 1 电磁感应现象的判断
1．磁通量
（1）定义：匀强磁场中，磁感应强度B与垂直磁场方向的面积S的乘积叫作穿过这个面积的磁通量，简
称磁通。我们可以用穿过这一面积的磁感线条数的多少来形象地理解。
（2）公式：Φ＝BS。
（3）公式的适用条件：①匀强磁场；②S是垂直磁场方向的有效面积。
（4）单位：韦伯(Wb)，1 Wb＝1T·m2。
（5）标量性：磁通量是标量，但有正负之分。磁通量的正负是这样规定的：任何一个平面都有正、反两
面，若规定磁感线从正面穿出时磁通量为正，则磁感线从反面穿出时磁通量为负。
（6）物理意义：
相当于穿过某一面积的磁感线的条数．如图所示，矩形abcd、abb′a′、a′b′cd的面积分别为S 、S 、
1 2
S，匀强磁场的磁感应强度B与平面a′b′cd垂直，则：
3
①通过矩形abcd的磁通量为BScos θ或BS.
1 3
②通过矩形a′b′cd的磁通量为BS.
3
③通过矩形abb′a′的磁通量为0.
2．磁通量的变化量
（1）在某个过程中，穿过某个平面的磁通量的变化量等于末磁通量 Φ 与初磁通量Φ 的差值，即ΔΦ＝Φ
2 1 2
－Φ。
1
（2）磁通量变化的常见情况变化情形 举例 磁通量变化量
永磁体靠近或远离线圈、电磁铁(螺线管)内电
磁感应强度变化 ΔΦ＝ΔB·S
流发生变化
有磁感线穿过的 闭合线圈的部分导线做切割
回路面积变化 磁感线运动
有效
面积 ΔΦ＝B·ΔS
变化
回路平面与磁场
夹角变化 线圈在磁场中转动

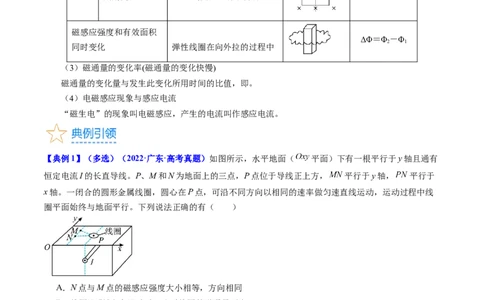

磁感应强度和有效面积
ΔΦ＝Φ－Φ
2 1
同时变化 弹性线圈在向外拉的过程中
（3）磁通量的变化率(磁通量的变化快慢)
磁通量的变化量与发生此变化所用时间的比值，即。
（4）电磁感应现象与感应电流
“磁生电”的现象叫电磁感应，产生的电流叫作感应电流。
【典例1】（多选）（2022·广东·高考真题）如图所示，水平地面（ 平面）下有一根平行于y轴且通有
恒定电流I的长直导线。P、M和N为地面上的三点，P点位于导线正上方， 平行于y轴， 平行于
x轴。一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线
圈平面始终与地面平行。下列说法正确的有（ ）
A．N点与M点的磁感应强度大小相等，方向相同
B．线圈沿PN方向运动时，穿过线圈的磁通量不变
C．线圈从P点开始竖直向上运动时，线圈中无感应电流
D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等
电磁感应现象的判断技巧
1．确定研究的是否是闭合回路．
2．弄清楚回路内的磁场分布，并确定其磁通量Φ.3.

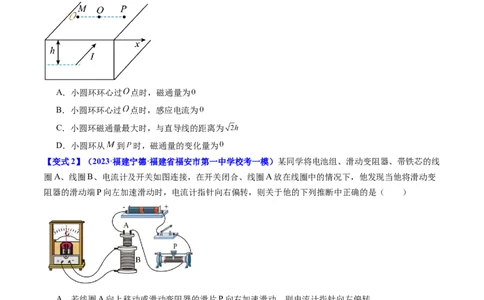

【变式1】（多选）（2023·安徽宿州·统考一模）已知载有电流 的无限长直导线周围距其 处产生的磁感
应强度大小为 ，其中 为常量。如图所示，一无限长直绝缘导线沿平行 轴方向埋于地面下方深
处，通以图示电流。现有一很小的绝缘金属圆环沿平行 轴方向在水平地面上移动，途中经过 、 、
三个点，点 位于直导线正上方， 、 关于 点对称，则（ ）
A．小圆环环心过 点时，磁通量为
B．小圆环环心过 点时，感应电流为
C．小圆环磁通量最大时，与直导线的距离为
D．小圆环从 到 时，磁通量的变化量为
【变式2】（2023·福建宁德·福建省福安市第一中学校考一模）某同学将电池组、滑动变阻器、带铁芯的线
圈A、线圈B、电流计及开关如图连接，在开关闭合、线圈A放在线圈中的情况下，他发现当他将滑动变
阻器的滑动端P向左加速滑动时，电流计指针向右偏转，则关于他的下列推断中正确的是（ ）
A．若线圈A向上移动或滑动变阻器的滑片P向右加速滑动，则电流计指针向左偏转
B．若线圈A中铁芯向上拔出或断开开关，则电流计指针向右偏转
C．滑若动变阻器的滑片P匀速向左或匀速向右滑动，则电流计指针始终静止在刻度盘的正中央
D．由于线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转方向
考法 2 楞次定律的理解及应用
1. 楞次定律
（1）内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．
（2）适用情况：所有的电磁感应现象．
（3）楞次定律中“阻碍”的含义：2. 右手定则
伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从手心进入，并使拇指指向导线运动方
向，这时四指所指的方向就是感应电流的方向。
3. 判断感应电流方向的“三步走”
角度 1 ：增反减同
【典例2】（2023·北京·统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直
向下的匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）
A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等D．线框在进和出的两过程中通过导线横截面的电荷量相等
角度 2 ：来拒去留
【典例2】（2023·海南·统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，
埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A．线圈1、2产生的磁场方向竖直向上
B．汽车进入线圈1过程产生感应电流方向为abcd
C．汽车离开线圈1过程产生感应电流方向为abcd
D．汽车进入线圈2过程受到的安培力方向与速度方向相同
角度 3 ：增缩减扩
【典例3】（2023·海南·统考模拟预测）如图，固定的弹性金属圆环与螺线管共轴，在闭合开关S的瞬间，
有关环中的感应电流I的方向（从环的右侧往左侧看）和环形变的说法正确的是（ ）
A．顺时针方向，扩张 B．顺时针方向，收缩
C．逆时针方向，扩张 D．逆时针方向，收缩
楞次定律推论的应用技巧
1．线圈(回路)中磁通量变化时，阻碍原磁通量的变化——应用“增反减同”的规律；
2．导体与磁体间有相对运动时，阻碍相对运动——应用“来拒去留”的规律；
3．当回路可以形变时，感应电流可使线圈面积有扩大或缩小的趋势——应用“增缩减扩”的规律；
4．自感现象中，感应电动势阻碍原电流的变化——应用“增反减同”的规律．
【变式1】（2022·浙江湖州·统考一模）如图所示，水平地面下一根通有水平向左恒定电流I的长直导线。
O、P和Q为地面上的三点，O点位于导线正上方，PQ连线平行于导线，OP连线垂直于导线。一闭合的圆形金属线圈，圆心在O点，线圈平面始终与地面平行，以相同的速率沿不同方向做匀速直线运动，则下
列说法正确的是（ ）
A．P、Q两点的磁感应强度大小相等方向不同
B．线圈从O点开始竖直向上运动时，线圈中无感应电流
C．线圈沿OP方向运动时，从上往下看线圈中有顺时针方向的电流
D．线圈从O到P与从O到Q的两个过程平均感应电动势相等
【变式2】（2023·广东·模拟预测）某同学设想的减小电梯坠落时造成伤害的一种应急安全装置如图所示，
在电梯轿厢底部安装永久强磁铁，磁铁N极朝上，电梯井道内壁上铺设若干金属线圈，线圈在电梯轿厢坠
落时能自动闭合，从而减小对箱内人员的伤害。当电梯轿厢坠落到图示位置时，下列说法正确的是
（ ）
A．从上往下看，金属线圈A中的感应电流沿顺时针方向
B．从上往下看，金属线圈B中的感应电流沿顺时针方向
C．金属线圈A对电梯轿厢下落有阻碍作用，B没有阻碍作用
D．金属线圈B有收缩的趋势，A有扩张的趋势
【变式3】（2022·陕西咸阳·统考模拟预测）一个长直密绕螺线管N放在一个金属圆环M的中心，圆环轴
线与螺线管轴线重合，如图甲所示。螺线管N通有如图乙所示的电流，下列说法正确的是（ ）
A． 时刻，圆环有扩张的趋势 B． 时刻，圆环中感应电流最大
C． 时刻，圆环有扩张的趋势 D． 和 时刻，圆环内有相同的感应电流考法 3 “ 三定则”、“一定律”的综合应用
1.“三定则”、“一定律”的比较
基本现象 应用的定则或定律
运动的电荷、电流产生磁场 安培定则
磁场对运动电荷、电流的作用力 左手定则
部分导体切割磁感线运动 右手定则
电磁感应
闭合回路磁通量发生变化 楞次定律
2.“三定则”的应用区别
三个定则容易混淆特别是左、右手易错用,抓住因果关系是关键
（1）因电而生磁(I→B)→安培定则.
（2）因动而生电(v、B→I)→右手定则
（3）因电而受力(I、B→F)→左手定则
3. 相互联系
（1）应用楞次定律，一般要用到安培定则.
（2）研究感应电流受到的安培力，一般先用右手定则确定电流方向，再用左手定则确定安培力的方向，
有时也可以直接应用楞次定律的推论(“来拒去留”或“增缩减扩”)确定.
【典例4】（2020·浙江·统考二模）如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一
竖直螺线管b，二者轴线重合，螺线管b与电源、滑动变阻器连接成如图所示的电路。若将滑动变阻器的
滑片P向下滑动，下列表述正确的是（ ）
A．线圈a中将产生沿顺时针方向（俯视）的感应电流
B．穿过线圈a的磁通量减小
C．线圈a有扩张的趋势
D．线圈a对水平桌面的压力F 将增大
N
【典例5】（2023·四川内江·四川省资中县第二中学校考模拟预测）如图所示，边长为 的正三角形
区域存在方向垂直纸面向里、大小随时间均匀变化的磁场（图中未画出），磁场随时间的变化率为 。
以三角形顶点C为圆心，半径为l、匝数为N、电阻为R的圆形线圈平行纸面固定放置，则下列说法正确的
是（ ）A．感应电流的方向为顺时针 B．感应电流的大小一直为
C．线圈所受安培力方向与 边平行 D． 时刻线圈受到的安培力为
左右手定则的区分
（1）右手定则和左手定则的区别：抓住“因果关系”才能无误，“因动而电”用右手；“因电而动”由
左手；
（2）巧记方法：口语中我们已经习惯先左后右，从学习知识的先后看，先学习的是力，后学习的是电，
结合一起，先左后右，先力后电，即左手安培力，右手感应电；
【变式1】（2023·广东茂名·统考二模）市场上某款“自发电”门铃开关的原理如图所示。在按下门铃按钮
过程中，夹着永磁铁的铁块向下移动，改变了与“E”形铁芯接触的位置，使得通过线圈的磁场发生改变。
松开门铃按钮后，弹簧可使之复位（与a、b连接的外电路未画出）。由此可判断（ ）
A．未按下按钮时，线圈a、b两点间存在电势差
B．按下按钮过程中，线圈中感应电流始终由b经线圈流向a
C．按钮复位过程中，线圈中的磁通量一直减小
D．按下按钮过程与松开复位过程中，a点的电势始终高于b点
【变式2】（2023·上海松江·统考二模）如图，长直导线MN置于三角形金属线框ABC上，两者彼此绝缘，
线框被导线分成面积相等的两部分，导线通入由M到N的电流，当电流增大时，关于线框的判断正确的是
（ ）A．磁通量的变化量为零 B．受到向右的安培力
C．产生顺时针方向的感应电流 D．两侧均有收缩的趋势
【变式3】（2023·湖北武汉·统考模拟预测）在方向竖直向上、磁感强度大小为B的匀强磁场中，当金属棒
中通以恒定电流I、金属棒静止时，两细线偏离竖直方向的偏角均为 ，如图所示。已知金属棒ab的质量
为m、长度为L，重力加速度大小为g，关于恒定电流I的大小和方向，下列说法正确的是（ ）
A． ，从a到b B． ，从b到a
C． ，从a到b D． ，从b到a【基础过关】
1．（2023·湖南衡阳·衡阳市八中校考模拟预测）如图所示，连接负载的固定U型金属导轨abcd，放置在与
导轨平面垂直的匀强磁场中。导轨上有一根可自由滑动的金属棒ef，在金属棒向左平移的过程中。下列说
法正确的是（ ）
A．穿过ebcf回路的磁通量不变
B．穿过ebcf回路的磁通量变小
C．ae段有电流通过
D．bc段有电流通过
2．（2022·河北·模拟预测）如图所示，匀强磁场垂直纸面向里，正方形闭合金属线框从空中落入磁场，在
下落过程中，线框的bc边始终与磁场的边界平行，完全进入磁场后再从磁场中离开，下列说法正确的是（
）
A．线框进入磁场过程中，ab边中感应电流方向
B．线框进入磁场过程中，bc边受到的安培力方向向上
C．线框离开磁场过程中，cd边中感应电流方向
D．线框离开磁场过程中，da边受到的安培力方向向下
3．（2021·河南·模拟预测）如图所示，在光滑绝缘水平面上，有两条固定的相互垂直彼此绝缘的长直导线，
通以大小相同的电流 。在角平分线上，对称放置四个相同的圆形金属框。若电流在相同时间间隔 内增
加相同量 ，则（ ）A．线圈1中有顺时针方向的感应电流，静止不动
B．线圈2中无感应电流，静止不动
C．线圈3中有顺时针方向的感应电流，沿着对角线向外运动
D．线圈4中有逆时针方向的感应电流，沿着对角线向外运动
4．（2021·湖南·模拟预测）美媒称，中国第三艘航母（第二艘国产航母）正在建造当中，很可能体现出优
于前两艘航母的技术进步，新航母很可能比两艘“前辈”更大，并配备电磁弹射系统，允许更大，更重的
飞机携带更多武器，执行更远距离任务，航母上飞机弹射起飞所利用的电磁驱动原理如图所示，当固定线
圈上突然通过直流电流时，线圈左侧的金属环被弹射出去，则下列说法正确的是（ ）
A．若将金属环置于线圈的右侧，环将不能弹射出去
B．金属环向左运动过程中将有扩大趋势
C．若将电池正、负极调换后，金属环不能向左弹射
D．合上开关S的瞬间，从左侧看环中产生沿逆时针方向的感应电流
5．（2021·山西太原·统考一模）如图所示，报废的近地卫星离轨时，从卫星中释放一根导体缆绳，缆绳的
下端连接有空心导体。缆绳以轨道速度v在地磁场B中运动，使得缆绳中产生感应电流。电荷向缆绳两端
聚集，同时两端与电离层中的离子中和，使得电流持续．由于感应电流在地磁场中受到安培力的拖动，从
而能加快废弃卫星离轨。设缆绳中电流处处相等，那么（ ）
A．缆绳中电流的方向由卫星流向空心导体
B．相同长度的缆绳受到安培力的大小相等C．缆绳受到安培力的方向与卫星速度方向间的夹角大于
D．由于安培力做负功，故在卫星降轨的过程中，其动能一定减小
6．（2023·福建福州·福建省福州第一中学校考三模）如图甲所示，一闭合金属圆环固定在水平面上，虚线
ab右侧空间存在均匀分布的竖直磁场，其磁感应强度B随时间t的变化规律如图乙所示（取磁感应强度方
向竖直向上为正），则（ ）
A．0 ~ 1s内感应电流方向沿bca方向 B．3 ~ 4s内感应电流方向沿bca方向
C．2s末圆环受到的安培力最大 D．3s末圆环受到的安培力为零
7．（2023·河北沧州·沧县中学校考模拟预测）如图甲所示，一长直导线与闭合金属线框位于同一竖直平面
内，长直导线中的电流 随时间 的变化关系如图乙所示（以水平向右为电流的正方向），则在 时间
内，下列说法正确的是（ ）
A．穿过线框的磁通量一直减小
B．线框中始终产生顺时针方向的感应电流
C．线框先有收缩的趋势后有扩张的趋势
D．线框所受安培力的合力先向下后向上
8．（2023·北京东城·北京市广渠门中学校考三模）在匀强磁场中放置一个金属圆环，磁场方向与圆环平面
垂直。规定图1所示磁场方向为正。当磁感应强度B随时间t按图2所示的正弦规律变化时，下列说法正
确的是（ ）
A． 时刻，圆环中无感应电流
B． 时刻，圆环上各点受到的安培力最大
C． 时间内，圆环中感应电流方向始终沿顺时针方向D． 时间内，圆环先出现扩张趋势，后出现收缩趋势
9．（多选）（2022·海南省直辖县级单位·校考模拟预测）如图所示，竖直放置的长直导线通有恒定电流，
有一矩形线框与导线在同一平面内，在下列情况中线框产生感应电流的是（ ）
A．导线中的电流变大 B．线框向右平动
C．线框向下平动 D．线框以AB边为轴转动
10．（2023·福建莆田·统考模拟预测）在如图所示的电路中，半径为 的半圆形金属滑轨一端与阻值为 的
定值电阻连接，另一端靠近金属棒转轴（但不连接），金属棒的长度略大于 ，可绕 点在竖直面内转动，
转动过程中始终保持与滑轨良好接触。 时刻，金属棒在外界控制下从竖直位置以角速度 绕 点顺时
针匀速转动，直至水平，整个装置处在磁感应强度大小为 、方向垂直滑轨所在平面向里的匀强磁场（图
中未画出）中。金属棒和滑轨的电阻均不计。下列说法正确的是（ ）
A．通过定值电阻的电流方向发生改变
B．在 时刻，通过定值电阻的电流为
C．通过定值电阻的电流的最大值为
D．在金属棒从竖直位置转到水平位置的过程中，通过定值电阻某一横截面的电荷量为
【能力提升】
1．（2023·广东湛江·校联考模拟预测）如图所示，光滑绝缘水平面上存在方向竖直向下的有界（边界竖
直）匀强磁场，一直径与磁场区域宽度相同的闭合金属圆形线圈在平行于水平面的拉力作用下，在水平面
上沿虚线方向匀速通过磁场。下列说法正确的是（ ）A．线圈进磁场的过程中，线圈中的感应电流沿顺时针方向
B．线圈出磁场的过程中，线圈中的感应电流沿逆时针方向
C．该拉力的方向与线圈运动速度的方向相同
D．该拉力的方向水平向右
2．（2022·上海·二模）如图，ABCD为固定在竖直平面内的光滑绝缘轨道，BC连线水平，上、下区域Ⅰ、
Ⅱ分别存在垂直轨道的水平磁场。将一铜质小球从A端由静止释放，经足够长的时间后，小球仅在BC的
下方往复运动。则（ ）
A．Ⅰ、Ⅱ区域内均存在匀强磁场
B．Ⅰ、Ⅱ区域内均存在非匀强磁场
C．Ⅰ内存在匀强磁场，Ⅱ内存在非匀强磁场
D．Ⅰ内存在非匀强磁场，Ⅱ内存在匀强磁场
3．（2022·上海·二模）如图，水平地面放置导线框abcd，正上方有一圆柱形磁体，若磁体以磁体中心为轴
在xoz平面内顺时针转过一个小角度，此过程中线框始终处于静止状态，下列说法正确的是（ ）
A．ab边对地面的压力增大，cd边对地面的压力减小
B．ab边和cd边均不受磁场力的作用
C．线框中感应电流的方向为abcda
D．线框受地面的摩擦力方向水平向右
4．（多选）（2023·河南许昌·禹州市高级中学校考模拟预测）如图甲所示，在虚线所示的区域有垂直纸面
向里的磁场，磁场变化规律如图乙所示，面积为S的n匝金属线框处在磁场中。线框与电阻R相连，若金属框的电阻为 ，下列说法正确的是（ ）
A．线框面积将有扩大趋势 B．流过电阻R的感应电流方向由a到b
C．线框cd边受到的安培力方向向上 D．a、b间的电压为
5．（多选）（2023·重庆沙坪坝·重庆八中校考二模）如图甲所示为某电动牙刷的无线充电示意图，当送电
线圈通过如图乙所示的电流时，下列时间受电线圈中产生的感应电流方向与送电电流方向相同是（ ）
A． B． C． D．
6．（多选）（2023·福建福州·校考模拟预测）如图（a）所示，平行长直金属导轨水平放置，间距
L=0.4m。导轨右端接有阻值R=1Ω的电阻，导体棒垂直放置在导轨上，且接触良好。导体棒及导轨的电阻
均不计，导轨间正方形区域abcd内有方向竖直向下的匀强磁场，bd连线与导轨垂直，长度也为L。从0时
刻开始，磁感应强度B的大小随时间t变化规律如图（b）所示；同一时刻，棒从导轨左端开始向右匀速运
动，1s后刚好进入磁场。若使棒在导轨上始终以速度v=1m/s做直线运动，则（ ）
A．导体棒进入磁场前后，回路中的电流方向相反
B．导体棒进入磁场前，回路中的电动势为0.08VC．导体棒在运动过程中受到的最大安培力为0.04N
D．导体棒通过三角形abd区域时电流i随时间t均匀增大
7．（多选）（2023·安徽·校联考模拟预测）荡秋千是一项同学们喜欢的体育活动。如图所示，两根金属链
条（可视为导体）将一根金属棒ab悬挂在固定的金属架cd上，静止时金属棒ab水平且沿东西方向，已知
当地的地磁场方向自南向北斜向下与竖直方向成45°角，现让金属棒ab随链条摆起来，通过能量补给的方
式可使链条与竖直方向的最大偏角保持45°不变，则下列说法中正确的是（ ）
A．当ab棒自北向南经过最低点时，电流从c流向d
B．当链条与竖直方向成45°角时，回路中感应电流一定为零
C．当ab棒自南向北摆动的过程中，回路中的磁通量先减小再增加
D．当ab棒自南向北经过最低点时，ab棒受到的安培力的方向水平向南
8．（多选）（2023·海南·模拟预测）如图所示，纸面内的三条长直导线组成一等边三角形，导线间相互绝
缘，导线中通入图示方向、大小始终相等的电流 。在角平分线上对称放置三个相同的环形线圈 、 、 ，
在三角形的中心放置相同的环形线圈 ，若三根导线中通入的电流同时减小，则（ ）
A．初始时线圈 的磁通量最大
B．线圈 的感应电流最大
C．线圈 产生逆时针方向的感应电流
D．线圈 、 产生的感应电流相同
9．（多选）（2022·广东·校联考模拟预测）如图，长为2L、宽为L的矩形金属线框abcd放置在匀强磁场
中，磁感应强度大小为B，方向平行于线框平面向上。当金属框绕对称轴ef以角速度 逆时针匀速转动时，
下面说法正确的是（ ）A．线圈中没有感应电流 B．线圈中感应电流的方向为a→b→c→d→a
C．ad两点的电势差 D．ad两点的电势差
10．（多选）（2023·重庆万州·重庆市万州第二高级中学校联考模拟预测）法拉第展示人类历史上第一台
直流发电机——法拉第圆盘发电机，结构示意图如图甲所示，圆盘所处的匀强磁场的磁感应强度为B；如
图乙所示是安装了汽车防抱死制动系统（ABS）的轮速传感器示意图，铁质齿轮P与车轮同步转动，它的
右侧有一个绕着线圈的磁铁，当轮齿在接近和离开磁铁时，线圈中出现感应电流。下列说法正确的是（
）
A．对甲图，若圆盘不动，磁体转动（磁感线与盘面垂直），电流表的指针不会偏转
B．对甲图，当圆盘的角速度为 ，边缘的线速度为v，则感应电动势为
C．对乙图，穿过线圈的磁通量会发生变化，则此装置是利用电磁感应现象来测量车轮转速的
D．对乙图，同样初速度的同一辆汽车，安装了ABS的刹车距离小，不易发生侧滑
【真题感知】
1．（2021·北京·高考真题）某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照
老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法
正确的是（ ）
A．未接导线时，表针晃动过程中表内线圈不产生感应电动势
B．未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用C．接上导线后，表针晃动过程中表内线圈不产生感应电动势
D．接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用
2．（2022·浙江·统考高考真题）如图所示，将一通电螺线管竖直放置，螺线管内部形成方向竖直向上、磁
感应强度大小B=kt的匀强磁场，在内部用绝缘轻绳悬挂一与螺线管共轴的金属薄圆管，其电阻率为 、高
度为h、半径为r、厚度为d（d r），则（ ）
≪
A．从上向下看，圆管中的感应电流为逆时针方向
B．圆管的感应电动势大小为
C．圆管的热功率大小为
D．轻绳对圆管的拉力随时间减小
3．（2022·北京·高考真题）如图所示平面内，在通有图示方向电流I的长直导线右侧，固定一矩形金属线
框 ， 边与导线平行。调节电流I使得空间各点的磁感应强度随时间均匀增加，则（ ）
A．线框中产生的感应电流方向为
B．线框中产生的感应电流逐渐增大
C．线框 边所受的安培力大小恒定
D．线框整体受到的安培力方向水平向右
4．（2022·天津·高考真题）如图所示，边长为a的正方形铝框平放在光滑绝缘水平桌面上，桌面上有边界
平行、宽为b且足够长的匀强磁场区域，磁场方向垂直于桌面，铝框依靠惯性滑过磁场区域，滑行过程中
铝框平面始终与磁场垂直且一边与磁场边界平行，已知 ，在滑入和滑出磁场区域的两个过程中
（ ）A．铝框所用时间相同 B．铝框上产生的热量相同
C．铝框中的电流方向相同 D．安培力对铝框的冲量相同
5．（多选）（2021·辽宁·统考高考真题）如图（a）所示，两根间距为L、足够长的光滑平行金属导轨竖直
放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图（b）所示的匀强磁场，t=0时磁
场方向垂直纸面向里。在t=0到t=2t 的时间内，金属棒水平固定在距导轨顶端L处；t=2t 时，释放金属棒。
0 0
整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则（ ）
A．在 时，金属棒受到安培力的大小为
B．在t=t 时，金属棒中电流的大小为
0
C．在 时，金属棒受到安培力的方向竖直向上
D．在t=3t 时，金属棒中电流的方向向右
0
