考点 35 电场能的性质

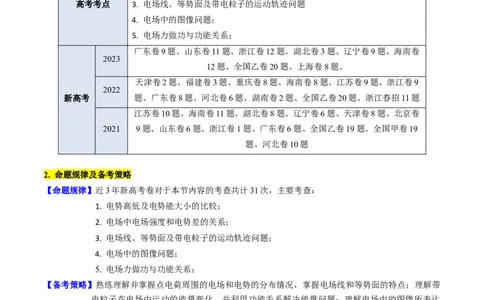

1. 3年真题考点分布
题型 选择题、解答题
1. 电势高低及电势能大小的比较；
2. 电场中电场强度和电势差的关系；
高考考点 3. 电场线、等势面及带电粒子的运动轨迹问题
4. 电场中的图像问题；
5. 电场力做功与功能关系；
广东卷9题、山东卷11题、浙江卷12题、湖北卷3题、辽宁卷9题、海南卷
2023
12题、全国乙卷20题、上海卷8题、
天津卷2题、福建卷3题、重庆卷8题、海南卷8题、江苏卷9题、浙江卷9
2022
新高考 题、广东卷8题、河北卷6题、湖南卷2题、全国乙卷20题、浙江春招11题
江苏卷10题、海南卷11题、湖北卷8题、辽宁卷6题、天津卷8题、北京卷
2021 9题、山东卷6题、浙江卷1题、广东卷6题、全国乙卷19题、全国甲卷19
题、河北卷10题
2. 命题规律及备考策略
【命题规律】近3年新高考卷对于本节内容的考查共计31次，主要考查：
1. 电势高低及电势能大小的比较；
2. 电场中电场强度和电势差的关系；
3. 电场线、等势面及带电粒子的运动轨迹问题；
4. 电场中的图像问题；
5. 电场力做功与功能关系；
【备考策略】熟练理解并掌握点电荷周围的电场和电势的分布情况，掌握电场线和等势面的特点；理解带
电粒子在电场中运动的能量变化，并利用功能关系解决能量问题；理解电场中的图像所表达
的物理含义，并能分析图线的变化处理粒子的运动和能量变化情况；掌握在匀强电场中利用
电场力做功的计算方法和能量变化情况。
【命题预测】本节内容即可单独命题，也可与运动学、动力学和磁场等知识结合在一起，本节内容在高考
中题型难度覆盖较广，及可靠查电荷的平面运动情况，空间运动也是近今年的常考范围。
2024年考生可适当加大本节内容的刷题量。

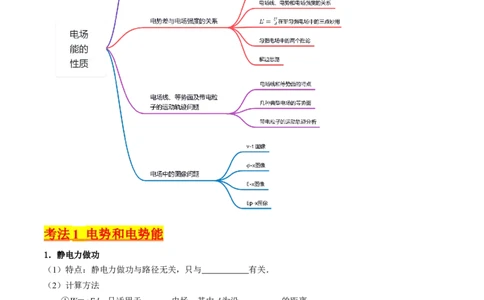

资料收集整理【淘宝店铺：向阳百分百】 1考法 1 电势和电势能
1．静电力做功
（1）特点：静电力做功与路径无关，只与 有关．
（2）计算方法
①W＝qEd，只适用于 电场，其中d为沿 的距离．
②W ＝qU ，适用于 电场．
AB AB
【特别提示】q在计算时需要带上正负号
2．电势能
（1）定义：电荷在某点的电势能，等于把它从这点移动到 位置时静电力做的功．
（2）静电力做功与电势能变化的关系：静电力做的功等于 ，即W ＝E －E ＝－ΔE.
AB pA pB p
（3）电势能的相对性：电势能是相对的，通常把电荷离场源电荷 处的电势能规定为零，或把电
荷在 表面的电势能规定为零．
3．电势
资料收集整理【淘宝店铺：向阳百分百】 2（1）定义：电荷在电场中某一点的 与它的电荷量的比值．
（2）定义式：φ＝.
（3）矢标性：电势是标量，有正负之分，其正(负)表示该点电势比零电势高(低)．
（4）相对性：电势具有 ，同一点的电势因选取零电势点的不同而不同．
4．电势差
（1）定义：电荷在电场中，由一点A移到另一点B时， 与移动电荷的 的比
值．
（2）定义式：U ＝.
AB
（3）电势差与电势的关系：U ＝φ －φ ，U ＝－U .
AB A B AB BA

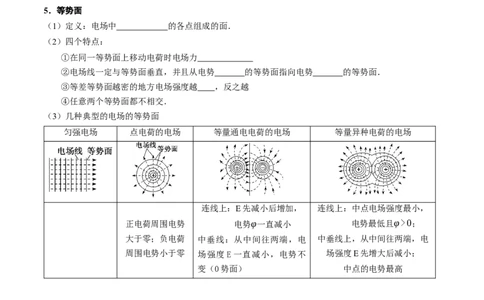

5．等势面
（1）定义：电场中 的各点组成的面．
（2）四个特点：
①在同一等势面上移动电荷时电场力
②电场线一定与等势面垂直，并且从电势 的等势面指向电势 的等势面．
③等差等势面越密的地方电场强度越 ，反之越
④任意两个等势面都不相交．
（3）几种典型的电场的等势面
匀强电场 点电荷的电场 等量通电电荷的电场 等量异种电荷的电场
连线上：E先减小后增加， 连线上：中点电场强度最小，
正电荷周围电势 电势φ一直减小 电势最低且φ>0；
大于零；负电荷 中垂线：从中间往两端，电 中垂线上，从中间往两端，电
周围电势小于零 场强度E一直减小，电势不 场强度E先增大后减小；
变（0势面） 中点的电势最高
资料收集整理【淘宝店铺：向阳百分百】 36. 电势高低的判断
判断依据 判断方法
电场线方向 沿电场线方向电势降低，并且降低最快
取无穷远处电势为零，正电荷周围电势大于零，越靠近正电荷电势越高；取无穷远处电
场源电荷的正负
势为零，负电荷周围电势小于零，越靠近负电荷电势越低
电势能的高低 正电荷在电势高的地方电势能大，负电荷在电势低的地方电势能小
电场力做功 φ φ
根据 ，将W 、q的正负号带入，由U 的正负判断 、 的高低
AB AB A B

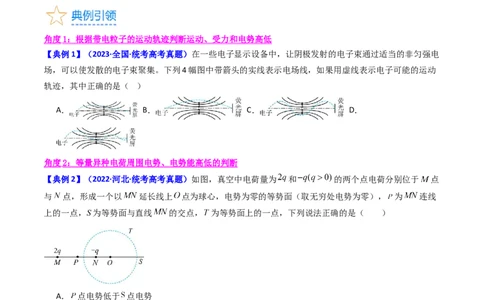

角度 1 ：根据带电粒子的运动轨迹判断运动、受力和电势高低
【典例1】（2023·全国·统考高考真题）在一些电子显示设备中，让阴极发射的电子束通过适当的非匀强电
场，可以使发散的电子束聚集。下列4幅图中带箭头的实线表示电场线，如果用虚线表示电子可能的运动
轨迹，其中正确的是（ ）
A． B． C． D．
角度 2 ：等量异种电荷周围电势、电势能高低的判断
【典例2】（2022·河北·统考高考真题）如图，真空中电荷量为 和 的两个点电荷分别位于 点
与 点，形成一个以 延长线上 点为球心，电势为零的等势面（取无穷处电势为零）， 为 连线
上的一点，S为等势面与直线 的交点， 为等势面上的一点，下列说法正确的是（ ）
A． 点电势低于 点电势
B． 点电场强度方向指向O点
C．除无穷远处外，MN直线上还存在两个电场强度为零的点
D．将正试探电荷 从T点移到P点，静电力做正功
角度 3 ：不等量电荷周围电势、电势能高低的判断
【典例3】（多选）（2023·海南·统考高考真题）如图所示，正三角形三个顶点固定三个等量电荷，其中
带正电， 带负电， 为 边的四等分点，下列说法正确的是（ ）
资料收集整理【淘宝店铺：向阳百分百】 4A． 、 两点电场强度相同 B． 、 两点电势相同
C．负电荷在 点电势能比在 点时要小 D．负电荷在 点电势能比在 点时要大
1.电场线与等势面的关系：电场线与等势面相互垂直，并且电势从高等势面指向低等势面；
2.电场强度的大小与电势无直接关系：零势点可以任意选取，电场强度的大小由电场本身决定，故电场强
度大的地方，电势不一定大；
3.电势能与电势的关系：正电荷在电势高的地方电势能大；负电荷电势低的地方电势能大；
1．（多选）（2023·安徽合肥·合肥市第八中学校考模拟预测）如图所示，真空中电荷量分别为q和-q的两
个点电荷固定在正方体ABCD-ABCD的两个顶点A、C上，则下列关于这两个点电荷产生电场的说法中正
确的是（ ）
A．B、D两点的电场强度不同 B．B′、D′两点的电场强度相同
C．B、D两点的电势不同 D．B′、D′两点的电势相同
2．（2023·天津·校联考模拟预测）如图所示，虚线为位于 位置的点电荷形成电场中的等势面，已知三个
等势面的电势差关系为 ，图中的实线为一带负电的粒子进入该电场后的运动轨迹，与等势
面相交于图中的 、 、 、 四点，已知该粒子仅受电场力的作用，则下列说法正确的是（ ）
A． 位置的点电荷带正电
B．该粒子在 点的加速度小于在 点的加速度
C． 、 、 、d四点中，该粒子在 处的电势能最小
资料收集整理【淘宝店铺：向阳百分百】 5D．该粒子从 点飞到 点动能的变化量等于从 点飞到d点动能的变化量
3．（2023·河北·模拟预测）在A、B两点放置电荷量分别为 和 的点电荷，其形成的电场线分布如图
所示，C为A、B连线上的一点，并且AB间C点的电场强度最小，D是纸面上的另一点，DC连线与AB垂
直，已知无穷远电势为零，电荷Q在其周围产生的电势为 。则下列说法正确的是（ ）
A．AB间C点电势最低
B．在整个直线AB上不可能存在另一个与C电场强度相同的点
C．AB连线上B的右侧有一点 非无穷远 电势和电场强度均为零
D．若将另一负电荷从C点移到D点，电荷电势能减小
考法 2 电势差与电场强度的关系
1. 公式E＝的理解
（1）只适用于 电场．
（2）d为某两点沿 方向上的距离，或两点所在等势面之间的距离．
（3）电场强度的方向是 最快的方向．
2. 电场线、电势、电场强度的关系
（1）电场线与电场强度的关系：电场线越密的地方表示电场强度越大，电场线上某点的切线方向表示该
点的电场强度方向．
（2）电场线与等势面的关系：电场线与等势面 ，并从电势较 的等势面指向电势较 的等势
面．
（3）电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强
度大的地方，电势不一定高．
3．E＝在非匀强电场中的三点妙用
判断电势差大小及电势高低 距离相等的两点间的电势差，E越大，U越大，进而判断电势的高低
φ－x图象的斜率k＝＝＝E，斜率的大小表示场强的大小，正负表示
x
判断场强变化
场强的方向
判断场强大小 等差等势面越密，场强越大
6. 匀强电场中的两个推论
推论1：匀强电场中的任意线段AB的中点的电势： ，如图甲所示：
推论1：匀强电场中若两线段AB//CD，且AB=CD，则U =U （或 ），如图乙所示：
AB CD
资料收集整理【淘宝店铺：向阳百分百】 67. 解题思路
角度 1 ：非匀强电场中电场强度与电势差的关系
【典例4】（多选）（2022·重庆·高考真题）如图为两点电荷Q、 的电场等势面分布示意图，Q、 位于
x轴上，相邻等势面的电势差为 。若x轴上的M点和N点位于 等势面上，P为某等势面上一点，则
（ ）
A．N点的电场强度大小比M点的大 B．Q为正电荷
C．M点的电场方向沿x轴负方向 D．P点与M点的电势差为
角度 2 ：匀强电场中电场强度与电势差的关系
【典例5】（多选）（2021·海南·高考真题）如图，在匀强电场中有一虚线圆， 和 是圆的两条直径，
其中 与电场方向的夹角为 ， ， 与电场方向平行，a、b两点的电势差 。则（
）
A．电场强度的大小
B．b点的电势比d点的低
C．将电子从c点移到d点，电场力做正功
D．电子在a点的电势能大于在c点的电势能
资料收集整理【淘宝店铺：向阳百分百】 71．（2023·海南省直辖县级单位·嘉积中学校考模拟预测）空间中P、Q两点处各固定一个点电荷，其中P
为正电荷。P、Q两点附近电场的等势面分布如图所示，相邻等势面间电势差相等，a、b、c、d为电场中
的4个点。下列说法正确的是（ ）
A．P、Q两点处的电荷带同种电荷
B．c点与d点场强方向相同，电势也相同，a点电场强度小于b点电场强度
C．一负电子从c点到b点电场力做正功
D．负电子在a点电势能比在b点的电势能大
2.（多选）（2023·福建泉州·泉州五中校考一模）匀强电场中有一个立方体空间，立方体上表面为ABCD，
下表面为PMRS，立方体的边长为1cm，以P为坐标原点建立三维直角坐标系，如图所示，已知B、D、R
三点的电势均为2V，C点的电势为4V，则下列判断中正确的是 （ ）
A．匀强电场方向沿z轴负方向 B．P点的电势为0
C．C、P两点间的电势差为6V D．电场强度大小为 V/m
3．（2023·广东·模拟预测）如图所示，在匀强电场中的O点固定一点电荷+Q，a、b、c、d、e、f为以O点
为球心的同一球面上的点，aecf平面与电场线平行，bed平面与电场线垂直，下列判断中正确的是
（ ）
A．a、c两点电势相等
B．b、d两点的电场强度相同
C．将点电荷+q从球面上d点移到e点，电场力做功为零
D．将点电荷+q从球面上b点移到c点，电场力做功为零
考法 3 电场线、等势面及带电粒子的运动轨迹问题
1．等势线总是和电场线垂直，已知电场线可以画出等势线，已知等势线也可以画出电场线．
2. 带电粒子运动轨迹的分析
（1）判断速度方向：带电粒子运动轨迹上某点的切线方向为粒子在该点处的速度方向．
资料收集整理【淘宝店铺：向阳百分百】 8（2）判断电场力(或场强)的方向：仅受电场力作用时，带电粒子所受电场力方向指向轨迹的凹侧，再根据
粒子的正、负判断场强的方向．
（3）判断电场力做功的正、负及电势能的增减：若电场力与速度方向成锐角，则电场力做正功，电势能
减少；若电场力与速度方向成钝角，则电场力做负功，电势能增加．
【典例6】（多选）（2021·天津·高考真题）两个位于纸面内的点电荷产生电场的等势面如图中实线所示，
相邻等势面间的电势差相等。虚线 是一个电子在该电场中的运动轨迹，轨迹与某等势面相切于P点。
下列说法正确的是（ ）
A．两点电荷可能是异种点电荷 B．A点的电场强度比B点的大
C．A点的电势高于B点的电势 D．电子运动到P点时动能最小
带电粒子在电场中运动轨迹问题的分析方法
(1)从轨迹的弯曲方向判断受力方向(轨迹向合外力方向弯曲)，从而分析电场方向或电荷的正负．
(2)结合轨迹、速度方向与静电力的方向，确定静电力做功的正负，从而确定电势能、电势和电势差的变化
等．
(3)根据动能定理或能量守恒定律判断动能的变化情况．
1．（多选）（2023·辽宁·模拟预测）图中的一组平行实线可能是电场线也可能是等势线，一个电子在电场
力作用下从a点运动到b点的运动轨迹如图中虚线所示，下列说法正确的是（ ）
A．如果实线是等势面，则a点的电势比b点的电势高
B．如果实线是电场线，则a点的电势比b点的电势高
C．如果实线是等势面，则电子在a点的动能比在b点的动能小
D．如果实线是电场线，则电子在a点的电势能比在b点的电势能大
2.（单选）（2023·浙江·模拟预测）一接地金属板垂直纸面水平放置，在金属板延长线上垂直纸面放置一均
资料收集整理【淘宝店铺：向阳百分百】 9匀带电金属棒，如图为两者周围的电场线和等势线分布图， 、 为同一实线弧上两点， 、 为同一虚线
弧上两点，则（ ）
A． 、 两点电势相等 B． 、 两点电场强度相同
C．金属板上产生的感应电荷均匀分布 D．电子从 移到 ，电场力做正功
考法 4 电场中的图像问题
几种常见电场图象的特点及规律
根据v t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场
v t图象
的方向、电势高低及电势能变化
(1)电场强度的大小等于φ x图线的斜率大小，电场强度为零处，φ x图线存在极值，
其切线的斜率为零；
(2)在φ x图象中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强
φ x图象
度的方向；
(3)在φ x图象中分析电荷移动时电势能的变化，可用W ＝qU ，进而分析W 的正
AB AB AB
负，然后做出判断
(1)反映了电场强度随位移变化的规律；
(2)E＞0表示场强沿x轴正方向，E＜0表示场强沿x轴负方向；
Ex图象
(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的
电势高低根据电场方向判定
(1)反映了电势能随位移变化的规律；
Ex图象 (2)图线的切线斜率大小等于电场力大小；
p
(3)进一步判断场强、动能、加速度等随位移的变化情况
角度 1 ： E- x 图像分析
【典例7】（2023·湖北·模拟预测）已知均匀带电球体在其外部产生的电场与一个位于球心的、电荷量相等
的点电荷产生的电场相同，而均匀带电球売在其内部任意一点形成的电场强度为零。如图甲所示，真空中
有一半径为R、电荷量为＋Q的均匀带电球体，以球心为坐标原点，沿半径方向建立x轴。理论分析表明，
x轴上各点的场强随x变化关系如图乙所示，静电力常量为k，则（ ）
资料收集整理【淘宝店铺：向阳百分百】 10A． x 处场强大小为
2
B．均匀带电球体为等势体
C． x 处电势低于R处电势
1
D．假设将试探电荷沿x轴移动，则从x 移到R处和从R移到x 处电场力做功相同
1 2
角度 2 ： φ - x 图像分析
【典例8】（2021·山东·高考真题）如图甲所示，边长为a的正方形，四个顶点上分别固定一个电荷量为
的点电荷；在 区间，x轴上电势 的变化曲线如图乙所示。现将一电荷量为 的点电荷P
置于正方形的中心O点，此时每个点电荷所受库仑力的合力均为零。若将P沿x轴向右略微移动后，由静
止释放，以下判断正确的是（ ）
A． ，释放后P将向右运动 B． ，释放后P将向左运动
C． ，释放后P将向右运动 D． ，释放后P将向左运动
角度 3 ： E p - x 图像分析
【典例9】（多选）（2023·安徽·校联考模拟预测）已知试探电荷 在场源点电荷 的电场中所具有电势能
表达式为 ，其中 为静电力常量， 为试探电荷与场源点电荷间的距离，且规定无穷远处的电势
能为0。真空中有两个点电荷 和 ，分别固定在 坐标轴 和 的位置上。一带负电的试探
电荷在 轴上各点具有的电势能随 变化关系如图所示，其中试探电荷在A、 两点的电势能为零，A点的
坐标是 点为点电荷 右边电势能最小的点，则下列说法正确的是（ ）
资料收集整理【淘宝店铺：向阳百分百】 11A． 为正电荷， 为负电荷
B．点电荷 与 电量之比为
C． 点对应 轴位置的坐标是
D．两点电荷 在 轴上电场强度相同的点的位置为
1．（多选）（2023秋·福建泉州·高二统考期末）真空中有一半径为R的均匀带正电薄球壳，以球心O为
坐标原点，沿半径方向建立x轴，球壳外x轴上的各点的场强E随x变化的关系如图所示。一质量为m、
电荷量为e的电子从 处由静止释放，仅受静电力作用，到达球壳表面时的动能为 。已知均匀带电
薄球壳的壳外空间的电场分布与电荷量全部集中在球心时相同，静电力常量为k，球体表面积公式
。下列说法正确的是（ ）
A．图中
B．该球壳单位面积所带的电荷量为
C．电子在 处释放时的加速度大小为
D．若电子从 处由静止释放，则到达球壳表面时的动能为
2．（多选）（2023春·四川成都·高二校考期中）两电荷量分别为q 和q 的点电荷a、b固定在x轴上的
1 2
O、M两点，规定无穷远处为电势能零点，一带负电的试探电荷在x轴上各点具有的电势能随x的变化关系
如图所示，其中试探电荷在A、N两点的电势能为零，在ND段中C点电势能最大， ，则下列说
法正确的是（ ）
A．a为负电荷，b为正电荷
B．
资料收集整理【淘宝店铺：向阳百分百】 12C．将一正点电荷从N点移到D点，电场力先做负功后做正功
D．将一正点电荷从N点静止释放后会沿x轴正方向运动且到达C点时速度最大
3．（2023·湖北武汉·华中师大一附中校考模拟预测）如图所示为某静电场中x轴上各点电势 的分布图。
一质量为m，电荷量大小为q的粒子从坐标 处以初速度 沿x轴正方向射出，仅在静电力作用下恰好在
区间内往复运动，已知 、 处电势为 ，下列说法正确的是（ ）
A．粒子一定带负电
B．粒子从 运动到 的过程中，加速度先增大后减小
C．粒子从 运动到 的过程中，电势能先增大后减小
D．粒子从 射出后能运动到无穷远处至少需要动能
考法 5 电场力做功与功能关系
1．电场力做功的计算
(1)由公式W＝Flcos α计算，此公式只适用于匀强电场，可变形为：W＝qElcos α.
(2)由W＝qU来计算，此公式适用于任何形式的静电场．
(3)由动能定理来计算：W ＋W ＝ΔE.
电场力 其他力 k
(4)由电势能的变化来计算：W ＝E －E .
AB pA pB
2．几种功能关系
(1)若只有电场力做功，电势能与动能之和保持不变；
(2)若只有电场力和重力做功，电势能、重力势能、动能之和保持不变；
(3)除重力外，其他各力对物体所做的功等于物体机械能的变化．
(4)所有力对物体所做功的代数和，等于物体动能的变化．
【典例10】（2022·浙江·统考高考真题）如图所示，带等量异种电荷的两正对平行金属板M、N间存在匀
强电场，板长为L（不考虑边界效应）。t=0时刻，M板中点处的粒子源发射两个速度大小为v 的相同粒子，
0
垂直M板向右的粒子，到达N板时速度大小为 ；平行M板向下的粒子，刚好从N板下端射出。不计
重力和粒子间的相互作用，则（ ）
资料收集整理【淘宝店铺：向阳百分百】 13A．M板电势高于N板电势
B．两个粒子的电势能都增加
C．粒子在两板间的加速度
D．粒子从N板下端射出的时间
处理电场中能量问题的基本方法
在解决电场中的能量问题是常用到的基本规律有：动能定理、能量守恒定律，有时也会用到功能关系。
（1）应用动能定理解决问题需要研究合外力做功（或总功）；
（2）应用能量守恒定律解决问题需要注意电势能和其他形式能的相互转化；
（3）应用功能关系解决问题需要明确电场力做功和电势能改变之间的对应关系；
（4）有点长粒做功的过冲中机械能不一定守恒，但机械能和电势能的综合保持不变。
1．（多选）（2021·河南郑州·郑州外国语学校校考模拟预测）如图所示，在竖直面（纸面）内有匀强电场，
带电量为q（q>0）、质量为m的小球受水平向右大小为F的恒力，从M匀速运动到N。已知MN长为d，
与力F的夹角为 ，重力加速度为g，则
A．场强大小为
B．M、N间的电势差为
C．从M到N，电场力做功为
D．若仅将力F方向顺时针转 ，小球将从M向N做匀变速曲线运动
资料收集整理【淘宝店铺：向阳百分百】 142．（多选）（2023·安徽亳州·蒙城第一中学校考三模）如图所示，一质量为m、带正电的液滴，在水平向
右的匀强电场中运动，运动轨迹在竖直平面内，A、B为其运动轨迹上的两点，已知该液滴在A点的速度大
小为 ，方向与竖直方向的夹角为 ，它运动到B点时速度大小仍为 ，方向与竖直方向的夹角为 ，
则液滴从A运动到B的过程（ ）
A．液滴在水平方向和竖直方向的分位移相等 B．重力势能增加
C．电势能增加 D．机械能增加
【基础过关】
1．（2023·天津·模拟预测）一对等量正点电荷电场的电场线（实线）和等势线（虚线）如图所示，A、B
为静电场中两点，其电场强度分别是E 、E ，电势分别是Φ 、Φ ，MN为两正电荷连线的中垂面，下列判
A B A B
断正确的是（ ）
A．E >E ，Φ <Φ
A B A B
B．若将一试探电荷+q缓慢地由A点移动到B点，则需克服电场力做功
C．若一试探电荷-q以初速度v，由A点运动到B点，则其电势能最终将变大
0
D．若在平面MN内释放一试探电荷，其可以在该平面内做匀速圆周运动、简谐运动、匀变速直线运动
2．（2022·宁夏银川·六盘山高级中学校考三模）如图，在等边三角形abc中心O处有一带正电的点电荷，
d为ac边的中点，则在该点电荷产生的电场中（ ）
A．a、b、c点的电场强度相同
资料收集整理【淘宝店铺：向阳百分百】 15B．a、c、d点的电势差满足
C．电子在a点时的电势能大于在d点的电势能
D．电子在a点时的电势能小于在d点的电势能
3．（2023·吉林长春·东北师大附中校考模拟预测）如图所示，空间中存在与纸面平行的匀强电场，在纸面
内从正方形的顶点A沿任意方向发射速度相同的带正电粒子，不计粒子重力和粒子间的相互作用，已知经
过B点的粒子在B点时的动能是初动能的3倍，经过C点的粒子在C点时的动能是初动能的7倍，则经过
D点的粒子在D点时的动能是初动能的（ ）
A．3倍 B．4倍 C．5倍 D．6倍
4．（2023·上海·统考模拟预测）空间中有一电场，电势分布如图所示，现放入一个负点电荷，随后向右移
动此电荷，下列电荷电势能随位置变化的图像正确的是（ ）
A． B． C． D．
5．（2023·四川成都·成都市第二十中学校校考模拟预测）如图所示，虚线为某电场中的三条电场线1、2、
3，实线表示某带电粒子仅在电场力作用下的运动轨迹，a、b是轨迹上的两点，则下列说法中正确的是（
）
A．粒子在a点的加速度大小大于在b点的加速度大小
B．粒子在a点的电势能大于在b点的电势能
C．粒子在a点的速度大小大于在b点的速度大小
D．a点的电势高于b点的电势
6．（2023·湖南邵阳·统考模拟预测）某电场的电场线分布如图所示。一带正电荷的粒子仅在电场力的作用
下从a点沿电场线运动了b点，则下列说法正确的是（ ）
资料收集整理【淘宝店铺：向阳百分百】 16A．电场力对该正电荷做了正功 B．该正电荷电势能增加了
C．该正电荷在a、b两点受到的电场力F>F D．该正电荷从a到b做加速运动
a b
7．（2023·湖北武汉·湖北省武昌实验中学校考模拟预测）两个点电荷 固定于x轴上，将一带负电的
试探电荷从足够远处沿x轴负方向移近 （位于坐标原点O），在移动过程中，试探电荷的电势能随位置
的变化关系如图所示。则下列判断正确的是（ ）
A．M点场强为零，N点电势为零 B．M点电势为零，N点场强为零
C． 带正电， 带负电，且 电荷量较大 D． 带负电， 带正电，且 电荷量较小
8．（2023·福建龙岩·统考模拟预测）如图所示，带电绝缘体球的球心为O，用r表示球内、外各点到球心
的距离，其中A、B、C位置离球心的距离分别为 、 、 ，用 表示球内、外各点电势，其 图像如
图所示，下列说法正确的是（ ）
A．该绝缘体球带负电
B．A点的电场强度小于B点的电场强度
C．B点的电场强度大小为
D．负点电荷在B点的电势能比在C点的电势能小
9．（多选）（2023·四川遂宁·射洪中学校考模拟预测）空间中有两个固定点电荷A和B，带电荷量的绝对
值分别为Q 和Q ，以点电荷A、B连线上某点为原点，以点电荷A和B所在的直线为x轴建立直角坐标系，
A B
分别作出部分 和 图像，如图所示，无穷远处电势为零．则下列说法正确的是（ ）
资料收集整理【淘宝店铺：向阳百分百】 17A．A为正点电荷，B为负点电荷，且Q >Q
A B
B．A为负点电荷，B为正点电荷，且Q > Q
A B
C．1是 图像，2是 图像
D．1是 图像，2是 图像
资料收集整理【淘宝店铺：向阳百分百】 1810．（2023·云南昆明·云南师大附中校考模拟预测）如图所示，杆上 两点固定两根绳子， 两点的间
距为 ，绳1的长度为 ，绳子另一端共同系一带电量为 、质量为 的小球，在竖直向上的匀强电场
中以某一角速度随杆做匀速圆周运动可以使绳子1、2均处于绷直状态；如果撤去电场，小球以同样的角速
度随杆做匀速圆周运动时的圆心刚好是 点。重力加速度大小为 ，求：
（1）小球做匀速圆周运动的角速度；
（2）保持角速度大小不变，且可以使绳子1、2均处于绷直状态，求匀强电场的场强取值范围。
【能力提升】
1．（2023·甘肃张掖·高台县第一中学校考模拟预测）某电场等势面分布情况如图所示，A、B分别为场中
两点，一带电粒子在此电场中的轨迹如虚线所示，下列判断正确的是（ ）
A．带电粒子带负电
B．带电粒子在B点的加速度大于在A点的加速度
C．带电粒子运动到B点的速度大于在A点的速度
D．负的点电荷在B点由静止释放，只在电场力的作用下电荷将沿着等势面e运动
2．（2023·四川成都·成都七中校考模拟预测）如图所示，其空中有一足够大的水平向右的匀强电场，质量
资料收集整理【淘宝店铺：向阳百分百】 19均为 、带电量分别为 和 的两小球同时从 点以速度 斜向右上方射入匀强电场中， 方向与水平
方向成 ，A、B（图中末画出）两点分别为两小球运动轨迹的最高点，带正电的小球经过A点的速度大
小仍然为 ，不考虑两球间的库仑力。下列说法错误的是（ ）
A．两小球同时到A、B两点
B．带负电的小球经过 点的速度大小也为
C．两小球到达A、B两点过程中电势能变化量之比为
D． 与 水平距离之比为
3．（2023·甘肃·统考三模）如图所示，一对面积较大的平行板电容器AB水平放置，A板带正电荷，B板接
地，P为两板中点，再使A、B分别以中心点O、O′为轴在竖直平面内转过一个相同的小角度θ，下列结论
正确的是（ ）
A．电容器AB的电容不变 B．两板间电场强度变大
C．两板间的P点电势增大 D．两板间的P点电势降低
4．（2023·陕西商洛·镇安中学校考模拟预测）如图所示，一长为L的绝缘轻绳一端系着质量为m、带电荷
量为+q的小球（可视为质点）、另一端固定在O点，整个空间存在与竖直方向夹角为 的匀强电场。小
球绕O点在竖直面ACBD内做圆周运动，其中AB水平，CD竖直，E、F连线与电场平行且经过O点，小
球运动到A点时速度最小，为 ，g为重力加速度，则下列说法正确的是（ ）
A．匀强电场的电场强度大小为 B．小球从A点运动到B点，合力做功为4mgL
C．小球在B点时轻绳的拉力大小为6mg D．小球运动到E点时机械能最小
5．（多选）（2023·湖南长沙·长沙一中校考二模）如图所示，两个等大的均匀带电圆环，带电量分别为
和 ，圆心分别为A、C。将它们平行放置，AC与环面垂直，B是AC的中点。现有一个质量为m，
资料收集整理【淘宝店铺：向阳百分百】 20带电量为 的微粒（重力不计）在电场中运动，关于微粒运动，下列判断正确的是（ ）
A．若使微粒从B点开始沿垂直AC的直线运动，则电势能不变
B．若微粒从A点由静止释放，则微粒在AC间做往返运动
C．若微粒从A点由静止释放，则微粒的电势能先减小后增大，在C点时电势能最小
D．若微粒从A点由静止释放，则微粒的最终速度与经过B点时的速度相等
6．（多选）（2023·全国·校联考模拟预测）如图， 为空间中的八个点，八个
点恰好位于正方体的八个顶点。匀强电场恰好沿正方体的对角线 方向，已知正方体边长为
间的电势差为 ，下列关于 间电势高低及电场强度大小分析正确的是（ ）
A． B． C． D．
7．（多选）（2023·江西九江·统考三模）如图所示，竖直平面内有一个半径为R的圆周，A、D两点为其
水平直径的两端，C、F两点为其竖直直径的两端。空间有与圆周平面平行的匀强电场，在圆周上的B点
有一粒子源，在圆周平面内，以相同大小的初速度v 沿各个方向发射质量为m的带相同正电荷的微粒。对
0
比到达圆周上各点的微粒的能量，发现到达D点的微粒机械能最大，到达E点的微粒动能最大。已知重力
加速度为g，则（ ）
A．电场的方向沿半径O到E
B．微粒所受电场力大小为
C．微粒动能的最小值为
资料收集整理【淘宝店铺：向阳百分百】 21D．微粒动能的最大值为
8．（多选）（2023·海南·统考模拟预测）如图所示，曲线为一带电粒子仅在电场力作用下通过一个固定正
点电荷产生的电场区域时的运动轨迹， 为这条轨迹上的三个点，且带电粒子在 点所受的电场力方
向与速度方向垂直，由此可知下列说法正确的是（ ）
A．粒子在 两点的加速度大小 B．粒子在 两点的加速度大小
C． 两点的电场强度大小 D． 两点的电势
【答案】BD
【详解】ABC．距离正电荷越近，电场强度越大，则 ，根据牛顿第二定律，
可知 ，故AC错误，B正确；
D．沿着电场线方向电势逐渐降低，所以离正电荷越远的点，电势较小，故 ，故D正确；
故选BD。
9．（多选）（2023·黑龙江哈尔滨·哈师大附中校考模拟预测）如图甲所示，圆形区域存在与圆平面平行的
匀强电场E（图中未画出），圆的两条直径AB与CD间的夹角为 ，从A点向圆形平面内不同方向发射
速率相同的质子（不计质子间相互作用），发现从圆边界射出的粒子中D点射出的粒子速度最大。以A为
坐标原点。沿AB方向建立x坐标轴，B点的坐标为 ，x轴上从A到B的电势变化如图乙所示，则（
）
A．CD间电势差 B．CD间电势差
C．电场强度 D．电场强度
10．（2023·云南保山·统考三模）如图所示，圆心为O、半径为R的圆形区域内存在一个平行于该区域的
匀强电场，MN为圆的一条直径。质量为m、电荷量为+q的粒子从M点以速度v射入电场，速度方向与
MN夹角θ=45°，一段时间后粒子运动到N点，速度大小也为v，不计粒子重力，规定M点电势为零。求：
资料收集整理【淘宝店铺：向阳百分百】 22（1）匀强电场的场强大小；
（2）粒子电势能的最大值；
（3）仅改变粒子速度大小，当粒子离开圆形区域的电势能最小时，粒子射入电场的速度大小。
【真题感知】
1．（多选）（2023·广东·统考高考真题）电子墨水是一种无光源显示技术，它利用电场调控带电颜料微粒
的分布，使之在自然光的照射下呈现出不同颜色．透明面板下有一层胶囊，其中每个胶囊都是一个像素．
如图所示，胶囊中有带正电的白色微粒和带负电的黑色微粒．当胶囊下方的电极极性由负变正时，微粒在
胶囊内迁移（每个微粒电量保持不变），像素由黑色变成白色．下列说法正确的有（ ）
A．像素呈黑色时，黑色微粒所在区域的电势高于白色微粒所在区域的电势
B．像素呈白色时，黑色微粒所在区域的电势低于白色微粒所在区域的电势
C．像素由黑变白的过程中，电场力对白色微粒做正功
D．像素由白变黑的过程中，电场力对黑色微粒做负功
2．（多选）（2023·辽宁·统考高考真题）图（a）为金属四极杆带电粒子质量分析器的局部结构示意图，
图（b）为四极杆内垂直于x轴的任意截面内的等势面分布图，相邻两等势面间电势差相等，则（ ）
资料收集整理【淘宝店铺：向阳百分百】 23A．P点电势比M点的低 B．P点电场强度大小比M点的大
C．M点电场强度方向沿z轴正方向 D．沿x轴运动的带电粒子，电势能不变
3．（多选）（2023·全国·统考高考真题）在O点处固定一个正点电荷，P点在O点右上方。从P点由静止
释放一个带负电的小球，小球仅在重力和该点电荷电场力作用下在竖直面内运动，其一段轨迹如图所示。
M、N是轨迹上的两点，OP > OM，OM = ON，则小球（ ）
A．在运动过程中，电势能先增加后减少
B．在P点的电势能大于在N点的电势能
C．在M点的机械能等于在N点的机械能
D．从M点运动到N点的过程中，电场力始终不做功
4．（2022·北京·高考真题）如图所示，真空中平行金属板M、N之间距离为d，两板所加的电压为U。一
质量为m、电荷量为q的带正电粒子从M板由静止释放。不计带电粒子的重力。
（1）求带电粒子所受的静电力的大小F；
（2）求带电粒子到达N板时的速度大小v；
（3）若在带电粒子运动 距离时撤去所加电压，求该粒子从M板运动到N板经历的时间t。
资料收集整理【淘宝店铺：向阳百分百】 245．（2022·辽宁·高考真题）如图所示，光滑水平面 和竖直面内的光滑 圆弧导轨在B点平滑连接，导
轨半径为R。质量为m的带正电小球将轻质弹簧压缩至A点后由静止释放，脱离弹簧后经过B点时的速度
大小为 ，之后沿轨道 运动。以O为坐标原点建立直角坐标系 ，在 区域有方向与x轴夹
角为 的匀强电场，进入电场后小球受到的电场力大小为 。小球在运动过程中电荷量保持不变，
重力加速度为g。求：
（1）弹簧压缩至A点时的弹性势能；
（2）小球经过O点时的速度大小；
（3）小球过O点后运动的轨迹方程。
资料收集整理【淘宝店铺：向阳百分百】 25
