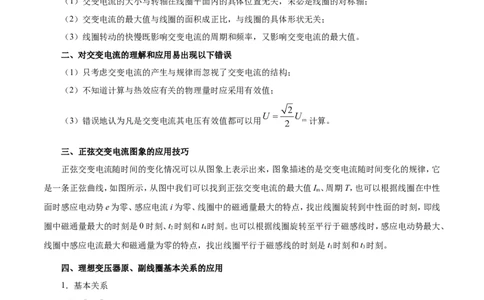

一、线圈绕垂直磁场的轴旋转产生的交变电流具有以下特点
（1）交变电流的大小与转轴在线圈平面内的具体位置无关，未必是线圈的对称轴；
（2）交变电流的最大值与线圈的面积成正比，与线圈的具体形状无关；
（3）线圈转动的快慢既影响交变电流的周期和频率，又影响交变电流的最大值。
二、对交变电流的理解和应用易出现以下错误
（1）只考虑交变电流的产生与规律而忽视了交变电流的结构；
（2）不知道计算与热效应有关的物理量时应采用有效值；
（3）错误地认为凡是交变电流其电压有效值都可以用 计算。
三、正弦交变电流图象的应用技巧
正弦交变电流随时间的变化情况可以从图象上表示出来，图象描述的是交变电流随时间变化的规律，它
是一条正弦曲线，如图所示，从图中我们可以找到正弦交变电流的最大值I 、周期T，也可以根据线圈在中性
m
面时感应电动势e为零、感应电流i为零、线圈中的磁通量最大的特点，找出线圈旋转到中性面的时刻，即线
圈中磁通量最大的时刻是0时刻、t 时刻和t 时刻。也可以根据线圈旋转至平行于磁感线时，感应电动势最大、
2 4
线圈中感应电流最大和磁通量为零的特点，找出线圈平行于磁感线的时刻是t 时刻和t 时刻。
1 3
四、理想变压器原、副线圈基本关系的应用
1．基本关系
（1）P =P ；
入 出
（2） ，有多个副线圈时，仍然成立， =···；
（3） ，电流与匝数成反比，只对一个副线圈的变压器适用，有多个副线圈时，由输入功率和输出
功率相等确定电流关系，nI=nI+nI+···；
1 1 2 2 3 3
（4）原、副线圈的每一匝的磁通量都相同，磁通量变化率也相同，频率也就相同。2．制约关系
（1）电压：副线圈电压U 由原线圈电压U 和匝数比决定；
2 1
（2）功率：原线圈的输入功率P 由副线圈的输出功率P 决定；
1 2
（3）电流：原线圈电流I 由副线圈电流I 和匝数比决定。
1 2
五、理想变压器的动态分析
1．解决理想变压器中有关物理量的动态分析问题的方法
（1）分清不变量和变量，弄清理想变压器中电压、电流、功率之间的联系和相互制约关系，利用闭合电路
欧姆定律，串、并联电路特点进行分析判定；

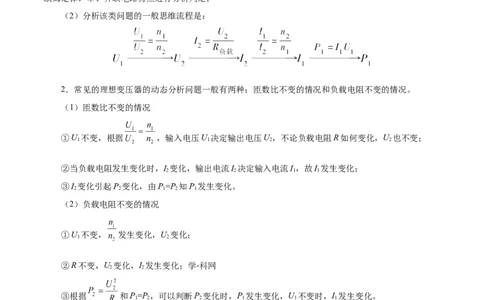

（2）分析该类问题的一般思维流程是：
2．常见的理想变压器的动态分析问题一般有两种：匝数比不变的情况和负载电阻不变的情况。
（1）匝数比不变的情况
①U 不变，根据 ，输入电压U 决定输出电压U，不论负载电阻R如何变化，U 也不变；
1 1 2 2
②当负载电阻发生变化时，I 变化，输出电流I 决定输入电流I，故I 发生变化；
2 2 1 1
③I 变化引起P 变化，由P=P 知P 发生变化。
2 2 1 2 1
（2）负载电阻不变的情况
①U 不变， 发生变化，U 变化；
1 2
②R不变，U 变化，I 发生变化；学-科网
2 2
③根据 和P=P，可以判断P 变化时，P 发生变化，U 不变时，I 发生变化。
1 2 2 1 1 1
六、远距离输电问题
1．远距离输电的处理思路
对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电
器”倒推到“发电机”的顺序一步一步进行分析。
2．远距离高压输电的几个基本关系（以下图为例）（1）功率关系：P=P，P=P，P=P +P；
1 2 3 4 2 损 3
（2）电压、电流关系： ， ，U=ΔU+U，I=I=I ；
2 3 2 3 线

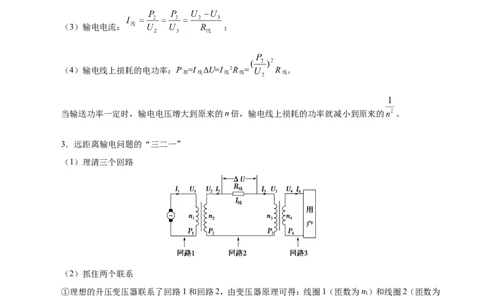

（3）输电电流： ；
（4）输电线上损耗的电功率：P =I ΔU=I 2R = R 。
损 线 线 线 线
当输送功率一定时，输电电压增大到原来的n倍，输电线上损耗的功率就减小到原来的 。
3．远距离输电问题的“三二一”
（1）理清三个回路
（2）抓住两个联系
①理想的升压变压器联系了回路1和回路2，由变压器原理可得：线圈1（匝数为n）和线圈2（匝数为
1
n）中各个量间的关系是 ， ，P=P；
2 1 2
②理想的降压变压器联系了回路2和回路3，由变压器原理可得：线圈3（匝数为n）和线圈4（匝数为
3
n）中各个量间的关系是 ， ，P=P。
4 3 4（3）掌握一个守恒
能量守恒关系式P=P +P
1 损 3如图所示，在匀强磁场中匀速转动的单匝纯电阻矩形线圈的周期为T，转轴 垂直于磁场方向，线圈
电阻为1 。从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A。下列说法正确的是
A．线圈消耗的电功率为1 W
B．线圈中感应电流的有效值为2 A
C．任意时刻穿过线圈的磁通量为 sin t
D．任意时刻穿过线圈中的感应电动势为 cos t
在书写交变电流电动势的时候，分不清线圈是从中性面还是峰值面开始转动的导致书写错误。
从线圈平面与磁场方向平行时开始计时，电流的瞬时值表达式为i=I cos θ，则电流的最大值
m
为： ；电流的有效值为： ；线圈消耗的电功率为：P=I2r=( )2×
1 W=2 W，故AB错误；任意时刻穿过线圈的磁通量为：Φ=Φ sin t，感应电动势的最大值为：E =I r=2×1=
m m m
2 V；根据公式E =BSω=Φ 得：Φ = ；可得任意时刻穿过线圈的磁通量为： ，故C正确。
m m m任意时刻线圈中的感应电动势为：e=E cos t=2cos t，故D错误。答案：C。
m
1．（2019·广西高三年级毕业班百校大联考）如图所示， 是磁感应强度大小为B的匀强磁场的左边界，也是
一面积为S的n匝矩形金属线框的对称轴，若线框以角速度 绕与磁感线垂直的转轴 匀速转动，并从
图示位置（线框与磁感线平行）开始计时，则
A． 时，线框中的感应电流最小
B． 时，穿过线框的磁通量变化率最大
C．线框中产生的交变电动势的最大值为
D．线框中产生的交变电动势的有效值为
多数同学家里都有调光台灯、调速电风扇。过去是用变压器来实现上述调节的，缺点是成本高、体积大、
效率低，且不能任意调节灯的亮度或电风扇转速。现在的调光台灯、调速电风扇是用可控硅电子元件来实现
调节的。如图所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦交流电的每一个 周期中，前面的 被截去，调节台灯上旋钮可以控制截去多少，从而改变电灯上的电压。则现在电灯上的电压
为
A．U B．
m
C． D．
1．（2019·山西省西安中学高二（理科班)上学期期末考试）手摇发电机线圈共N匝，每匝可简化为矩形线圈
abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动。矩形线圈ab边和
cd边产生的感应电动势的最大值都为 ，不计线圈电阻，则发电机输出电压
A．峰值是 B．有效值是C．峰值是 D．有效值是
（2018·百校联盟高考名师猜题保温金卷）甲、乙两矩形单匝金属线圈分别绕与磁感线垂直的轴在同一匀
强磁场中匀速转动，输出交流电的感应电动势图象如图中甲、乙所示，则
A．甲的频率是乙的频率的2倍
B．甲线圈的截面积是乙线圈截面积的6倍
C．t=1 s时，两线圈中的磁通量均为零
D．t=2 s时，两线圈均与磁感线平行
不能正确的理解图象，不能选出有用的信息，导致本题错解。
A、由图象知甲的周期为2 s，乙的周期为1 s，所以 ，选项A错误；B、甲的有效值为
V，乙的有效值为 V，所以 ，由 可知 ，选项B正确；C、当线圈处于中性
面时磁通量最大，而感应电动势为零，当线圈平行磁感线时，通过线圈的磁通量为零，而感应电动势最大，t=1
s和t=2 s时线圈均处于中性面位置，选项CD错误。答案：B。学-科网
1．（2018·云南省峨山县大龙潭中学高二下学期期末考试）如图甲所示，电阻为1 Ω的矩形线圈绕垂直匀强磁
场的转轴OO′匀速旋转产生交流电，现将此电流给阻值为R＝10 Ω的小灯泡L供电，通过电流传感器得
到灯泡中电流的图象如图乙，不考虑温度对灯泡阻值的影响，下列说法中正确的是A．在t＝5×10－3 s时，线圈处于中性面位置
B．在t＝10×10－3 s时，穿过线圈的磁通量最大
C．交变电流的瞬时值表达式为i＝5cos 50πt(A)
D．线圈产生的交流电的电动势为 V
如图所示，一理想变压器由一个初级线圈和两个次级线圈组成，当此变压器工作时，初级和次级线圈的匝数、
电流、电压均在图中标出，则下列几组关系式中正确的是
A． ， B． ，
C．nI=nI+nI D．
1 1 2 2 3 3
记不住理想变压器各物理量之间的关系导致本题错解。
根据变压器的电压与匝数关系可知： ， ，选项A正确；变压器的输入功率等
于输出功率，可得UI=UI+UI，解得nI=nI+nI，选项C正确，BD错误。答案：AC。
1 1 2 2 3 3 1 1 2 2 3 31．（2018·江苏省天一中学高三上学期期初调研测试）如图甲所示，理想变压器原、副线圈的匝数比n:n=3:1，
1 2
L、L 为两相同灯泡，R、L、D和C分别为定值电阻、理想线圈、理想二极管和电容器，其中C=10 。当原
1 2
线圈两端接如图乙所示的正弦交流电压时，下列说法中正确的是
A．灯泡L 一定比L 暗
1 2
B．电容器C所带电荷量的最大值为
C．电容器C充电周期为
D．副线圈两端的电压有效值为 V
如图所示电路中，变压器为理想变压器，a、b接在电压有效值不变的交流电源两端，R 为定值电阻，R为
0
滑动变阻器。现将变阻器的滑片从一个位置滑动到另一个位置，观察到电流表A 的示数增大了0.2 A，电流
1
表A 的示数增大了0.8 A。则下列说法正确的是
2
A．电压表V 示数增大
1
B．电压表V、V 示数均增大
2 3
C．该变压器起升压作用
D．变阻器滑片是沿 的方向滑动1．（2019·辽宁省大连市甘井子区渤海高中高考模拟）如图所示，M是理想变压器，将a、b接在电压
V的正弦交流电源上。变压器右侧为一火警报警系统原理图，其中 为用半导体热敏材
料制成的传感器 其电阻率随温度升高而减小 ，电流表 为值班室的显示器，显示通过 的电流，电压
表 显示加在报警器上的电压 报警器未画出 ， 为定值电阻。当传感器 所在处出现火警时，以下说
法中正确的是
A．电流表 的示数不变，电流表 的示数增大
B．电流表 的示数增大，电流表 的示数减小
C．电压表 的示数增大，电压表 的示数增大
D．电压表 的示数不变，电压表 的示数不变
如图所示，某小型水电站发电机的输出功率为10 kW，输电电压为400 V，向距离较远的用户供电，为了
减少电能损失，使用2 kV高压输电，最后用户得到220 V、9.5 kW的电，求：（1）水电站升压变压器原、副线圈匝数比 ；
（2）输电线路导线电阻R；
（3）用户降压变压器、原副线圈匝数比 。
不清楚远距离输电中因变量与自变量之间的关系导致本题错解。
（1）升压变压器原、副线圈匝数比为
（2）导线电阻R与输送电流和输电线上损失的电功率有关，有
而输送电流决定于输出电压及输送功率，所以有
联立有
（3）设降压变压器原线圈上电压为 ，则
1．（2019·河南省中原名校高三第一次质量考评）2017年8月，广东省受台风“天鹤”影响，造成大面积停电。
某通讯公司准备的应急供电系统如图所示，图中T、T 分别为理想的升压变压器和降压变压器，R表示输
1 2
电线电阻，I表示电流，U表示线圈两端电压，n表示线圈的匝数，下列说法正确的是A．如果发电机的输出功率为P，则
B．若 ，则有
C．用户消耗的功率越大，输电线上消耗的功率越小
D．如果发电机的输出功率为P，则输电线上消耗的功率为
1．从三方面理解交变电流的产生与规律
（1）一个推理关系：ΔΦ和 由线圈磁场中的位置决定，电动势e由 决定；（2）两个特殊位置：中
性面位置，此时Φ最大， =0，e=0；线圈平面与磁感线平行时，Φ=0， 最大，e最大；（3）三个一一对应：
物理量（ΔΦ、 、e）、线圈在磁场中的位置、图象（e–t或i–t）三者一一对应，已知其一可判断其余。
2．解答交变电流问题应注意交变电流的“四值”
在解答交变电流问题时，除要注意电路结构外，还要区分交变电流的最大值、瞬时值、有效值和平均值，
最大值是瞬时值中的最大量值，有效值是以电流的热效应来等效定义的，求解与电能、电热相关问题时，一定
要使用有效值，而求解通过导体截面的电荷量时一定要用平均值。
3．分析交变电流图象问题的知识储备
处理交变电流类问题，既要掌握交变电流产生的原理、在中性面及中性面上的E（或I）值，又要会写出不
同初始条件下的电动势（或电流）的瞬时值表达式，掌握各式中各量的意义。
4．理想变压器的两个重要关系对理想变压器，要注意以下两点：（1）副线圈的路端电压U 由输入电压U 和匝数比n/n 共同决定，与负
2 1 2 1
载电阻大小无关。（2）变压器的输出功率和输入功率遵循“用多少送多少”的原则，原线圈中的输入电流I
1
是由副线圈中的输入电流I 决定的，原、副线圈各一个绕组时， ，副线圈有多个绕组时，由P =P
2 入 出
的功率关系来确定。
5．远距离输电问题的一般方法
（1）在画出远距离输电的示意图后，注意将已知量和待求量标注在示意图的相应位置。
（2）抓住输电的两端——电源和用电器；分析输电线；研究两次电压变换——升压和降压。
（3）以变压器为界，将整个输电电路划分为几个独立的回路，各回路分别用闭合电路欧姆定律、串并联电
路的特点及电功和电功率等公示进行计算，联系各回路的是原、副线圈的电压、电流与匝数的关系及输入功
率与输出功率的关系。
从图中可以看出功率之间的关系：P=P，P=P，P=P–ΔP，ΔP=I2R ，电压之间的关系：U=ΔU+U，
1 2 3 4 3 2 2 线 2 3
ΔU=IR ；电流之间的关系：I=I。
2 线 2 3
1．如图所示，下列图象属于交流电的有
A B C D
2．（2019·北京市西城区高三上学期期末考试）如图所示，KLMN是一个竖直的矩形导线框，全部处于磁感应
强度为B的水平方向的匀强磁场中，线框面积为S，MN边水平，线框绕某竖直固定轴以角速度ω匀速转
动。t时刻MN边与磁场方向的夹角为90°，下列说法正确的是A．t时刻穿过线框的磁通量最大，电流为零
B．t时刻穿过线框的磁通量最大，电流最大
C．线框中产生的感应电动势的有效值为
D．线框中产生的感应电动势的有效值为
3．矩形线圈匝数50匝，在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的变化规
律如图所示，则
A．在t=0.1 s和t=0.3 s时，电动势最大
B．在t=0.1 s和t=0.3 s时，线圈与中性面垂直
C．在t=0.2 s和t=0.4 s时，磁通量变化率最大
D．在t=0.2 s和t=0.4 s时，电动势改变方向
4．（2019·河南省示范性高中高三上学期期终考试）一内阻不计的交流发电机输出电压的瞬时值表达式为
u=100sin100πt(V)，下列判断正确的是
A．该交流发电机线圈的转速为50 r/s
B．若将该交流电压加在阻值为100 Ω的电阻两端，则该电阻在1 min内产生的热量为6×103 J
C．若发电机线圈的转速提高一倍，则输出电压的有效值为
D．若将该交流电压加在原副线圈匝数比为k的理想变压器的原线圈两端，则副线圈两端的电压的有效值
V
5．一闭合矩形线圈绕垂直于磁场方向的轴匀速转动，产生的感应电流如图，由图可知
A．该交流电电流的有效值是5 A
B．该交流电的频率是20 Hz
C．t=0时刻线圈平面位于中性面D．该交流电电流的瞬时表达式为i=5cos100πt（A）
6．图甲是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，A为交流电流表，线
圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变
化的图象如图乙所示，以下判断正确的是
A．电流表的示数为10 A
B．线圈转动的角速度为50π rad/s
C．0.01 s时线圈平面与磁场方向平行
D．0.02 s时电阻R中电流的方向自右向左
7．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图1所示。产生的交变电动势的图象
如图2所示，则
A．t=0.005 s时线框的磁通量变化率为零
B．t=0.01 s时线框平面与中性面重合
C．线框产生的交变电动势有效值为311 V
D．线框产生的交变电动势频率为100 Hz
8．（2019·江苏省苏州市高三上学期期末阳光指标调研考试）图甲为兴趣小组制作的无线充电装置中受电线
圈示意图，已知线圈匝数n＝100匝、电阻r＝1 Ω、横截面积S＝1.5×10－3m2，外接电阻R＝7 Ω。线圈处在
平行于线圈轴线的磁场中，磁场的磁感应强度随时间变化如图乙所示，设磁场的正方向水平向左，则A．在t＝0.005 s时通过电阻R的电流大小为0
B．在t＝0.005 s时通过电阻R的电流方向由a流向b
C．在0～0.01 s内通过电阻R的电荷量q＝1.5×10－3 C
D．在0.02～0.03 s内电阻R产生的焦耳热为Q＝1.8×10－3 J
9．（2019·广西桂林、梧州、贵港、玉林、崇左、北海高三上学期第一次联合调研考试）如图甲所示，标有“220
V 40 W”的灯泡和标有“20 μF 360 V”的电容器并联到交流电源上，V为交流电压表，交流电源的输出电
压如图乙中正弦曲线所示，闭合开关S。下列判断正确的是
A．电容器会被击穿
B．交流电源的输出电压的有效值为220 V
C．t=T/2时刻，V的示数为零
D．t=T/2时刻，通过灯泡的电流为零
10．用电高峰期，电灯往往会变暗，其原理可简化为如下物理问题：如图所示，理想变压器的副线圈上，通过
输电线连接两只相同的灯泡L 和L，输电线的等效电阻为R，原线圈输入有效值恒定的交流电压，当开
1 2
关S闭合时，以下说法中正确的是
A．原线圈中电流减小 B．R两端的电压增大
C．副线圈输出电压减小 D．原线圈输入功率减小
11．如图所示，是某燃气炉点火装置的原理图。转换器将输入的直流电压转换为正弦交变电压输出，并加在一理想变压器的原线圈上，变压器原、副线圈比为n:n=1:1 000， 为交流电压表。当变压器副线圈电
1 2
压的瞬时值大于4 000 V时，才会在钢针和金属板间引发电火花进而点燃气体，则要求转换器输出
电压（即交流电压表示数）的值不小于
A．2 V B．4 V
C．1.5 V D．1 V
12．（2019·天一大联考高三上学期期末考试）匝数为100的矩形金属线圈abcd处于磁感应强度B= T的水
平匀强磁场中，线圈面积S=0.055 m2，电阻不计。线圈绕垂直于磁场的轴OO′匀速转动，线圈通过金属滑
环与理想变压器原线圈相连，变压器的副线圈连接一个灯泡L、一个电阻R和一个理想二极管D，三者
组成如图1所示电路，灯泡和电阻的阻值均为44 Ω，测得副线圈电阻两端电压按如图2所示规律变化。
则下列说法正确的是
A．通过灯泡的交变电流的频率是50 Hz
B．矩形线圈中产生的电动势的最大值为220 V
C．变压器原、副线圈匝数之比为5:1
D．变压器的输出功率为88 W
13．如图所示为理想变压器，四个灯泡L、L、L、L 都标有“4 V，4 W”，变压器原、副线圈匝数比n:n=4:1。
1 2 3 4 1 2
要求灯泡一个都不能烧毁，假设灯泡电阻不变，则ab间电压的有效值不能超过A．16 V B．20 V
C．24 V D．25 V
14．（2019·江西省宜春市高三上学期期末统考）如图所示，两半径均为r的圆形光滑轨道竖直放置，两轨道平
面平行正对，相距为l，处于竖直向下、磁感应强度为B的匀强磁场中(图中未画出)，匝数n:n=1:2的理
1 2
想变压器原线圈与圆形光滑轨道相连，副线圈接电阻R、电容器C，电感线圈L和两个灯泡L、L，一长
1 2
也为l的金属棒与两圆形轨道接触良好，在外力作用下在圆形导轨内以ω的角速度做匀速圆周运动，t=0
时刻金属棒在轨道的最高点。不计除R、L、L 外的其他任何电阻，则以下判定正确的有
1 2
A．t=0时刻，电压表的示数为Blωr
B．电路中的电流方向每秒钟改变 次
C．电阻R实际消耗的功率为
D．若使角速度ω增大，则灯泡L 将变亮，灯泡L 变暗
1 2
15．（2019·江苏省苏州市高三上学期期末阳光指标调研考试）如图甲所示为理想变压器的示意图，其原、副线
圈的匝数比为10:1，V为交流电压表，C和L分别为电容器和带铁芯的电感线圈，D、D 均为灯泡。若发
1 2
电机向原线圈输入如图乙所示的正弦交流电，则下列说法中正确的是
A．输入电压的表达式u＝311 sin100πt V
B．仅增大输入电压的频率，D 亮度变亮，D 亮度变暗
1 2C．仅拔出电感线圈L的铁芯，D 亮度变亮，D 亮度变暗
1 2
D．t＝0.005s时，电压表示数为22V，发电机的线圈平面与磁场方向垂直
16．（2019·湖北省随州市第二高级中学高二9月起点考试）如图所示，MN和PQ为处于同一水平面内的两根
平行的光滑金属导轨，垂直导轨放置金属棒ab与导轨接触良好。N、Q端接理想变压器的初级线圈，理想
变压器的输出端有三组次级线圈，分别接有电阻元件R、电感元件L和电容元件C。在水平金属导轨之间
加竖直向下的匀强磁场，若用I 、I 、Ic分别表示通过R、L和C的电流，则下列判断中正确的是
R L
A．在ab棒匀速运动且ab棒上的电流已达到稳定后，I ≠0、I ≠0、I =0
R L C
B．在ab棒匀速运动且ab棒上的电流已达到稳定的，I =0、I =0、I =0
R L C
C．若ab棒在某一中心位置附近做v =v sinωt的运动，则I ≠0、I ≠0、I ≠0
m R L C
D．若ab棒匀加速运动，则I ≠0、I ≠0、I =0
R L C
17．发电机输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线电阻为10 Ω。若输电线
中因发热而损失的功率为输送功率的4%，试求：学-科网
（1）画出此输电线路的示意图.
（2）用户得到的电功率是多少？
（3）在输电线路中设置的升、降压变压器原副线圈的匝数比。
18．某村在较远的地方建立了一座小型水电站，发电机的输出功率为200 kW，输出电压为500 V，输
电导线的总电阻为10 Ω，导线上损耗的电功率为16 kW，该村的用电电压是220 V。（1）输电电路如图所示，求升压、降压变压器的原、副线圈的匝数比；
（2）如果该村某工厂用电功率为80 kW，则该村还可以装“220 V，40 W”的电灯多少盏？
19．如图所示，某发电站通过燃烧煤来发电。发电站通过升压器、输电线和降压器把电能输送给生产和照明组
成的用户，发电机输出功率是120 kW，输出电压是240 V，升压器原、副线圈的匝数之比为1:50，输电线
的总电阻为10 Ω，用户需要的电压为220 V。则：
（1）输电线上损失的电功率为多少？
（2）降压器原、副线圈的匝数比为多少？20．如图所示，发电机输出功率为100 kW，输出电压为U=250 V，用户需要的电压为U=220 V，两变压器之
1 4
间输电线的总电阻为R =10 Ω，其他电线的电阻不计，若输电线中因发热而损失的功率为总功率的4%，
线
试求：（变压器是理想的）发电机输出电流和输电线上的电流大小？
21．有一台内阻为1 Ω的太阳能发电机，供给一个学校的用电，如图所示，升压变压器匝数比为1:4，降压变压
器的匝数比为4:1，输电线的总电阻R=4 Ω，全校共22个班，每班有“220 V，40 W”灯6盏，若要保证全
部电灯正常发光，则
（1）发电机的输出功率应是多大；
（2）发电机的电动势多大。
