专题18 生活用电

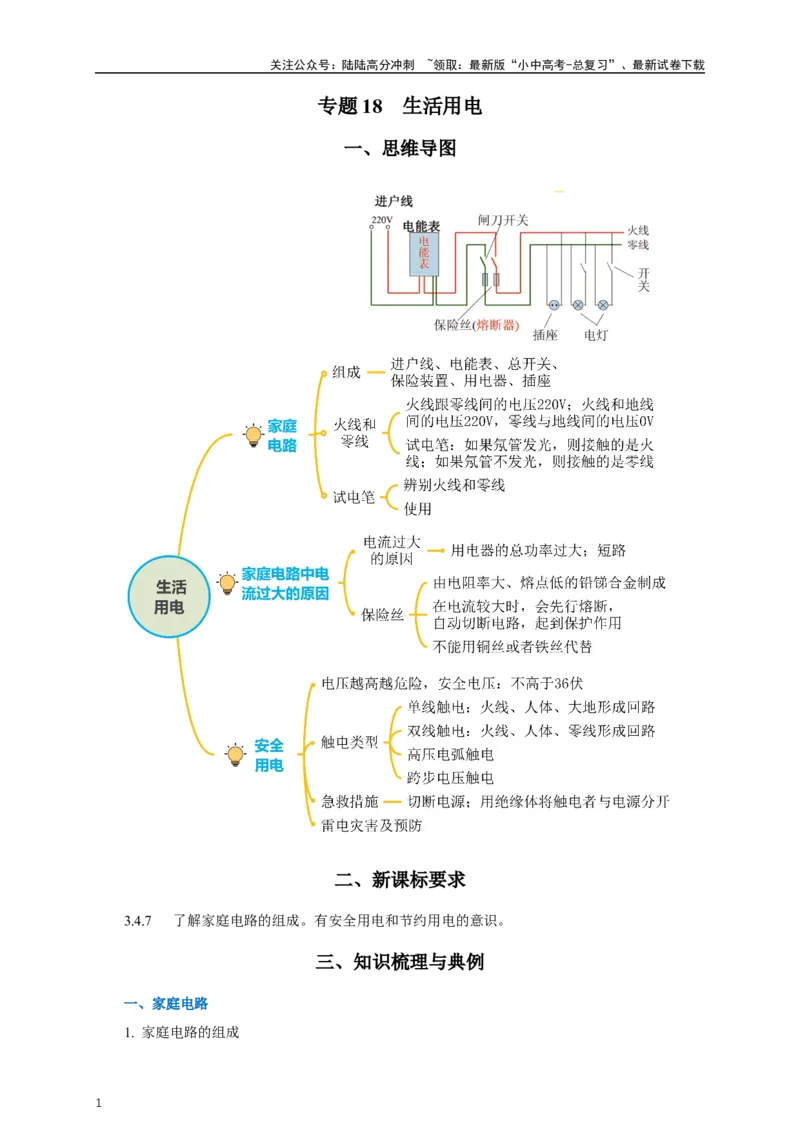

一、思维导图
二、新课标要求
3.4.7 了解家庭电路的组成。有安全用电和节约用电的意识。
三、知识梳理与典例
一、家庭电路
1. 家庭电路的组成
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座等。前面四项要
按顺序排列。
（2）家庭电路中各部分的安装特点及作用
①电能表：用来计量电路所消耗的电能。串联接在干路上。输电线进入到用户，首先要接到电
能表上，这样电能表才能计量所有用电器消耗的电能。
家庭电路 总开关
②总开关：控制电路通断。接通和切断电路，便于更换电器或维修设备。总开关串联在在干路
上，接在电能表后，保险装置前。
③保险装置——熔丝（也叫保险丝）
总开关的后面是保险装置。熔丝（俗称保险丝）是简易保险装置，装在保险盒内。电流过大时
熔丝会熔化，切断电路，对用电器起到保护作用。
④空气开关
现在新建居民楼电路中的保险装置一般采用空气开关，当电路中的电流过大时，空气开关自动
断开，切断电路，俗称跳闸。
⑤插座与用电器
插座是给用电器供电的，各插座之间是并联的；各用电器之间都是并联；用电器与插座之间也
是并联。（选填“串联”或“并联”）。
2. 火线和零线
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。通常情况下，火线与零线
间电压为220 V（与大地间电压也为220 V）。零线在入户之前已经和大地相连，因此，零线与大
地间电压为零。
3. 试电笔
（1）结构：由金属体笔尖、电阻（阻值大）、氖管、金属笔卡（或金属笔尾）组成。
（2）作用：辨别火线和零线；检测用电器的外壳是否与火线相通（或者说检测用电器的金属
外壳是否带电）。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）使用方法
正确的使用方法 错误的使用方法
①手拿试电笔，手指按住金属笔卡（或金属笔尾），使笔尖接触被测导线（手指千万不能碰到
笔尖金属体）。
②试电笔辨别火线与零线
手拿试电笔，手指按住笔卡（或金属笔尾），使笔尖接触被测导线。如果氖管发光，则接触的
是火线；如果氖管不发光，则接触的是零线。
（4）原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过
试电笔和人体，所以试电笔氖管发光；由于流过该通路的电流很小，对人体不会造成伤害。如果接
触的是零线，由于零线与大地之间的电压为0，试电笔中无电流通过，氖管不发光。
4. 三线插头和漏电保护器
（1）两孔插座与三孔插座
①两孔插座的连接：左孔接零线，右孔接火线。
②三孔插座的连接：上孔接地线、左孔接零线、右孔接火线（左零右火上接地）。
③两孔插座与三孔插座的使用场景
两孔插座：适用于外壳绝缘的用电器和设备，结构简单，连接方便。
三孔插座：用电器适用于外壳为金属的用电器，能在用电器外壳带电时起保护作用。
（2）三线插头
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线（L），一条接零线（N），插
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
（3）接地
用电器的金属外壳接地可以防触电，从以下两个角度理解：
①将三线插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与
地线连接起来了。这时人接触用电器的金属外壳，相当于接触地线，不会发生触电危险。
②若用电器金属外壳与火线相通，由于人体电阻远大于导线电阻，这就相当于导线将人体短路
了，故电流由导线流入大地，而不会流过人体。
（3）漏电保护器
①作用：当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流入大地，这时，
总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
②原理：如图所示是安装了漏电保护器的家庭电路。当电路处于正常工作状态时，图线路中A
点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大
地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护
器会迅速切断电路，从而起到保护作用（选填“相等”或“不相等”）。
（3）空气开关与漏电保护器的区别
①空气开关的作用：当电路中的电流超过规定大小时，空气开关会自动断开，切断电源，从而
保护电路。
②漏电保护器的作用：当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流
入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
【例题1】如图是揭阳某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．零线和地线之间电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】B。
【详解】A．零线和地线之间电压是0V，故A错误；
B．开关控制灯泡时，开关要接在灯泡和火线之间，故丁灯的接法是正确的，故B正确；
C．对于两孔插座应按照左零右火来连接，故C错误；
D．据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光；N处于零线上，
用试电笔接触N点时，氖管不发光，故D错误。
故选B。
【例题2】图为小明家里住宅内配电系统方框图。下列说法正确的是（ ）
A．空气开关A的额定电流比B的额定电流大
B．家庭电路中电能表属于大功率用电器
C．空调和电灯串联接在家庭电路中
D．有金属外壳的用电器应使用两孔插座
【答案】A。
【详解】A．空气开关A在干路中，B在支路中，则空气开关A的额定电流比B的额定电流大，
故A正确；B．电能表是测量用电器消耗电能多少的仪器，不是用电器，故B错误；C．空调和电
灯并联接在家庭电路中，工作时互不影响，故C错误；D．有金属外壳的用电器应使用三孔插座，
地线会把外壳的电导走，故D错误。
故选A。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【例题3】小林同学在家庭电路中安装一只螺丝口灯泡和一个三孔插座，要求开关只控制灯泡，
部分导线已连接，如图所示，请你只添加三根导线帮小林完成安装。
【答案】见右图。
【详解】火线进开关，再接入灯泡的顶端金属点，零线直接进入灯泡的螺旋套；三孔插座上孔
接地线，左孔接零线，右孔接火线，如图所示。
【例题4】（多选题）如图是家庭电路中常见的元件和用电器，下列说法不正确的是（ ）
A．图甲中洗衣机金属外壳与图中字母E的导线相连，目的是洗衣机漏电时保护人的安全
B．图乙中的空气开关能在家庭电路中电流过大时切断电路，对电路起到保护作用
C．图丙中的测电笔可以用来检验物体表面是否带有电荷，以免因误触发生触电事故
D．图丁中断开开关，手接触点M时不会触电
【答案】见右图。
【详解】A．三脚插头的插头E与用电器的外壳相连，当插入三孔插座时，与地线连接，避免
触电，故A正确，不符合题意；
B．家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起
家庭电路电流过大，空气开关跳闸，故B正确，不符合题意；
C．测电笔是辨别家庭电路中火线和零线的，不是检验物体表面是否带电的，故C错误，符合
题意；
D．断开开关，手接触点M时，M点与火线相通，接触时会触电，故D错误，符合题意。
故选CD。
二、家庭电路中电流过大的原因
1. 家用电器的总功率对家庭电路的影响
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）家用电器的总功率
家庭电路中，家用电器的总功率和各用电器的功率之间的关系
P = P+ P + …+ P
1 2 n
可见，同时工作的用电器越多，尤其是同时工作的大功率用电器越多，电路的总功率就越大。
（2）电路中的电流与家用电器总功率的关系
根据P =UI，得I=P/U，因为家庭电路中的电压220V是一定的，所以用电器总电功率越大，
电路中的电流就越大。
结论：用电器的总功率过大是家庭电路中电流过大的原因之一。
（3）家用电器的总功率对家庭电路的影响
即使每个用电器的功率不算很大，如果很多用电器同时使用，它们的总功率也会相当可观，电
路中的总电流也可能超过安全值。根据焦耳定律可知，产生的热量就越多，会引起线路故障，甚至
发生火灾。因此，电路中同时使用的用电器不能太多。
为防止家庭电路出现总功率过大现象，家庭用电时，要注意：
①大功率用电器不要同时使用；
②对于空调、电暖器、电热水器等功率较大的用电器，应采用独立供电的方式，即一条线路专
供一大功率的用电器使用。
2. 短路对家庭电路的影响
（1）短路是家庭电路中电流过大的另一原因
【演示实验】如图所示，断开开关，用导线将A、B两点起来，闭合开关观察发生的现象。
【实验现象】保险丝快速熔断。
【现象分析】当用导线将A、B两点连接起来时，火线与零线直接相连，发生短路，由于导线
的电阻很小，电源电压为220V不变，根据I=U/R可知，短路时电路中的电流非常大。由
Q = I 2 Rt 可知，保险丝会产生大量的热量，温度急剧升高，快速熔断。
【实验结论】短路是家庭电路中电流过大的另一个原因。
（2）造成家庭电路中短路的原因
家庭电路中的短路就是直接或间接将火线与零线连通，通常有下列情况：
①人为原因。如在电路安装中不细心造成火线和零线连通。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②使用问题。如电线绝缘层破损，或者是使用时间长，或者是使用环境恶劣，使得导线绝缘层
老化，用电器和插座进水造成火线和零线连通。
③元件损坏。例如设备绝缘材料老化，设计、制造、安装、维护不良等造成的设备缺陷发展为
短路。
（3）短路对家庭电路的影响
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的
热，使导线的温度急剧升高，很容易造成火灾。
3. 保险丝
（1）演示实验：保险丝的作用
【演示实验】如图所示，把铜丝、滑动变阻器串联在电源上。在A、B之间接入一段细保险丝，
调节滑动变阻器的滑片，使电流逐渐增大，观察现象。
【实验现象】电流增大到一定程度时，保险丝会熔断，而导线和铜丝等不会熔断（会/不会）。
【实验结论】在电流较大时，保险丝会先行熔断，自动切断电路，对整个电路起到保护作用。
（这是利用了电流的热效应 ）
（2）保险丝的材料：保险丝由电阻率较大、熔点较低的铅锑合金制成。
（3）保险丝在电路中的符号：
（4）保险丝的规格
保险丝的规格用额定电流来表示。保险丝越粗，额定电流和熔断电流就越大；一般情况下，熔
断电流是额定电流的2倍。
（5）保险丝的选择
选择保险丝时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。
（6）家庭电路中常见保险丝的安装
保险丝通常串联安装在闸刀开关之后的进户线上。也可以只接在一根火线上。
（7）空气开关
现在新建居民楼电路中的保险装置已经不再使用保险丝，而是用起保险作用的空气开关代替。
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路。
【例题1】学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜
生命”，下列是活动的部分内容。如图a所示，接地导线应该与三孔插座的______（填
“E”、“N”或“L”）孔相连接；如图b、c所示，两种使用测电笔的方法中，正确的是图____；
如图d、e所示为家庭电路中造成电线燃烧的原因，其中图d所示情况的原因是_______（填“用电
器的总功率过大”或“短路”）。
【答案】E，b，用电器的总功率过大。
【详解】根据“左零右火、中间接地”的原则可知，插孔“E”是接地的。
使用测电笔时，手使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能辨别出火
线或零线，故b图是正确的，a图是错误的。
从图d中可以看出，用电器较多，并且还有大功率的电炉，因此是用电器的总功率过大而造成
的；从图e中可以看出导线直接将火线和零线相连，因此是短路造成的。
【例题2】如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔
检测插座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
【答案】D.
【详解】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发
光，故AC不符合题意；
B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故
B不符合题意；
D．A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不
能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。
故选D。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【例题3】严寒的冬天即将来临，明明家新购置了一台1kW的空调。已知他家原有电器的总功
率是5600W，电能表上标有“220V 10（40）A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
【答案】（1）4.5A；（2）允许.
【详解】（1）通过这台空调的电流：I= P /U=1000W/220V=4.5A
1 1
（2）增加这台空调后，明明家的用电器总功率为P =6600W，总电流为
I=P/U=6600W/220V=30A
所以，从电能表使用的角度考虑，可以安装这样一台空调。
三、安全用电
1. 电压越高越危险
（1）影响电对人体造成的伤害程度的因素：通过人体电流的大小及其持续时间。
（2）电压越高越危险
①由欧姆定律I=U/R可知，加在人体两端的电压越大，通过人体的电流就越大，对人体的伤害
就越大。
②经验证明：只有不高于 36 V的电压才是安全的。
③我国家庭电路的电压是220 V，工厂用的动力电路的电压是380V，高压输电线路的电压高
达 10～500 kV。
④人体的电阻是可变的：通常情况下，人体的电阻约为104～105Ω；在皮肤潮湿时，人体的电
阻变小，约为103Ω。
2. 常见的触电事故
（1）触电事故：当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，
就会发生触电事故。
（2）低压触电的两种形式：单线触电、双线触电。
单线触电
（3）高压触电的两种形式
①高压电弧触电：如图甲所示，人体靠近高压带电体时，容易产生电弧触电。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
②跨步电压触电：如图乙所示，如果高压输电线掉落在地上，当人经过这个区域时，两脚之间
存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电
事故。
（5）触电急救的原则
首先切断电源，或用一根绝缘棒将电线挑开，尽快使触电者脱离电源。
（6）漏电保护器的作用
若发生的是单线触电，两根线电流有较大偏差，漏电保护器自动跳闸，能对触电者起到保护作
用；若发生的是双线触电，两线电流几乎没有偏差，这时漏电保护器不能起到保护作用（选填
“能”“不能”）。
3. 安全用电原则
（1）安全用电原则
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关。
③不弄湿用电器，不损坏绝缘层；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
（2）电路元件的安装原则
①保险丝必须安装在火线上；
②开关接在用电器与火线之间；
③螺口灯泡的螺旋套一定要接在零线上，其顶部的金属片接火线。
④有金属外壳的用电器要使用三角插头和三孔插座，使金属外壳接地。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
4. 注意防雷
（1）雷电的实质：雷电是大气中一种剧烈的放电现象。
（2）避雷针
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
避雷针的原理是：利用针状金属物的尖端放电，将云层所带的电导入大地，避免因雷电引发事故。
古代建筑物上的铁制装饰物也起到了避雷针的作用，高压输电铁塔上最上面的两根导线也是用来防
雷的。
（3）雷电灾害及预防
自古以来，雷电灾害就时有发生。发生在2007年5月大兴安岭的森林大火的“元凶”也是雷
击。雷击伤人的事时有发生，日常生活中注意防雷非常重要。雷雨时，人在开阔地行走，不要举着
雨伞或肩扛长的金属物，最好找一个低洼处，双脚并拢蹲下，尽可能降低高度。在山区遇到雷雨时，
最好进入山洞避雨，但不要触及洞壁，同时双脚并拢，避免接触电压和跨步电压之害。在山区旅游
时，遇雷雨躲入旅游车厢内最安全，但进入车厢时不要接触金属部分。
【例题1】如图所示是现在一般标准住宅内配电系统方框图。下列说法正确的是（ ）
A．空调正常工作时，灯泡一定发光
B．如果插座被短路，空气开关会跳闸
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
【答案】B.
【解析】A．家庭电路中各用电器之间是并联的，各用电器独立工作互不影响，所以空调工作
时，灯泡不一定发光，故A错误；
B．如果插座短路，导致火线和零线直接相连，电路中电流过大，就会造成电能表旁的总空气
开关“跳闸”，故B正确；
C．甲、乙两图中的人都触电了；甲图中人站在绝缘的板凳上，人体同时接触一根火线和一根
零线，这时人体相当于用电器，没有漏电（电流没有泄露到回路之外），漏电保护器不会跳闸；乙
图中人站在地上接触到火线，火线、人和大地形成回路，属于漏电，漏电保护器就可能会跳闸，故
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C错误；
D．人体的电阻约为2000kΩ左右，图甲和图乙中的触电事故都不会造成电路中的电流过大，
因此不可能是因为图中的触电事故而导致空气开关“跳闸”的，故D错误。
所以选B.
【例题2】如图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有
额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。则：
（1）只有该用电器接入电路中，通过保险丝的电流为____A。
（2）一个电阻为8.8kΩ的人，赤脚站在地上，不小心手接触了火线，此时通过人体的电流是
_______A，保险丝_____ 熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电
流I _____I （选填“＞”、“＜”或“＝”），从而切断电路，保护人身安全。
A B
【答案】（1）5；（2）0.025，不会；（3）＞；（4）小灯泡的亮度；（5）越大；（6）0.5，
0.75.。
【详解】（1）只有该用电器接入电路中，流过该用电器的电流是
I=P/U=1100W/220V=5A 这也是通过保险丝的电流大小；
（2）人体的电阻是R=8800Ω ，
此时通过人体的电流是 I =U/R =220V/ 8800Ω=0.025A
人 人
通过保险丝的电流 I =I +I=5A+0.025A=5.025A
总 +
这个电流小于保险丝的额定电流，那么保险丝不会熔断；
从图中可以看到，人体和用电器是并联的，流过A处的电流等于流过用电器的电流和人体的电
流之和，所以通过A、B两处的电流I ＞I 。
A B
【例题3】漏电保护器可以自动比对火线、零线上的电流大小，若检测到两者电流不等则会立
刻切断电路，保护可能触电的人员。如果在接有漏电保护器的电路中，A、B、C、D四人分别单独
以图所示方式用手接触裸露的电线，A、B直接站在地面，C、D站在木凳上。他们中最有可能触电
的是（ ）
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．A B．B C．C D．D
【答案】D.
【解析】A．图示中，A站在地面，两手与零线接触，零线与大地间没有电压，不会构成回路，
没有电流通过身体，不会触电，故A不符题意；
B．图中，B站在地面，单手与火线接触，人与大地构成回路，有电流通过身体，此时通过火
线和零线的电流不同，漏电保护器切断电源，可对人起保护作用，故B不符合题意；
C．图中，C站在木凳上，单手接触火线，电流不能通过人体形成通过，不会触电，故C不符
合题意；
D．D站在木凳上，一手接触火线，一手接触零线，电流通过身体形成通路，且火线和零线上
的电流相同，漏电保护器不会切断电路，此时人最有可能触电，故D符合题意。
故选D。
四、综合练习
1. . 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电
路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
【答案】C
【详解】A．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；
B．开关接在火线与用电器之间，且两孔插座的接法是左零右火，故a为火线，b为零线，故B
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
错误；
C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开
关后，人接触到灯泡而触电，故C正确；
D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。
故选C。
2．如图所示是现在一般标准住宅户内配电系统方框图。关于空气开关和漏电保护器的作用，
下列分析正确的是（ ）
A．当电灯电流过大时，空气开关③将跳闸
B．当插座漏电时，空气开关①将跳闸
C．当空调电流过大时，漏电保护器会迅速切断电流
D．空气开关跳闸，问题解决后需更换新的空气开关
【答案】A。
【详解】A．当电灯电流过大时，空气开关③将跳闸，故A正确；
B．当插座漏电时，漏电保护器将会跳闸，故B错误；
C．当空调电流过大时，空气开关②将跳闸，故C错误；
D．空气开关跳闸，问题解决后不需更换新的空气开关，故D错误。
故选A。
3. 如图所示是小明同学设计的家庭电路图，对此分析下列错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．将一盏台灯刚接入该三孔插座时，保险丝烧断，可能由于台灯插头短路
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】C
【详解】A．图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大
时，保险丝熔断后能断开火线，故A正确,不符合题意；
B．图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B正确，不符合
题意；
C．电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触
电，不符合安全常识，故C错误，符合题意；
D．将一盏台灯刚接入该三孔插座时，保险丝烧断，说明电路中的电流过大，可能由于台灯插
头短路，故D正确，不符合题意。
故选C。
4．如图所示的做法中，符合安全用电原则的是（ ）
A．雷雨天站在大树下避雨 B．用手指碰触插座的插孔
C．用湿抹布擦发光的灯泡 D．将冰箱的金属外壳接地
【答案】D.
【详解】A．物体的尖端易发生放电现象，树上端尖且是导体故雷雨天站在大树下避雨易发生
雷电事故，不符合题意；
B．安全用电要求不接触低压带电体，故用手指碰触插座的插孔不符合题意；
C．因为湿抹布是导体，而发光的灯泡是高温的玻璃，此时玻璃容易导电，所以用湿抹布擦发
光的灯泡易发生触电事故，不符合题意；
D．具有金属外壳的用电器使用时必须使金属外壳接地，防止因金属外壳漏电发生触电事故，
符合题意．
故选D.
5. 图中，将家庭电路补充完整（虚框内一处接保险丝“ ”，另一处用导线连接）。
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】见右图。
【详解】用户线进入用户，火线首先进入保险丝，由图可知中间的线是零线，最上面的是火线，
最下面的线是地线。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如图所示。
6. 如图所示的家庭电路，闭合开关S后，灯泡正常发光，但插座不能供电。用试电笔检测插
座的左、右两孔，氖管均不亮。则电路中的故障可能是（ ）
A．熔丝熔断 B．三孔插座与地线接触不良
C．灯泡被短路 D．A、B两点间断路
【答案】D.
【详解】AC．由题意可知，灯泡正常发光，若熔丝熔断或者灯泡被短路，则灯泡不能正常发
光，故AC不符合题意；
B．若三孔插座与地线接触不良，则与火线相接的右孔在与试电笔接触时，氖管应该发光，故
B不符合题意；
D． A、B两点间断路，则与三孔插座相连接的零线和火线不能形成闭合的回路，所以插座不
能供电，又因为与火线不能相连通，所以插座的右孔也不能让氖管发光，故D符合题意。
所以选D.
7. 小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总
功率180 W。现他家又买了一台全自动洗衣机，其铭牌如下表。他家安装的电能表上允许通过的最
大电流为10 A。则：
（1）现在，他家的这些用电器能不能同时使用？
（2）他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
（3）他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
额定电压 220V
额定频率 50Hz
机身尺寸 600 ×560×850
洗涤功率 330W
【答案】（1）能；（2）1.5A；（3）见解析.
【详解】（1）从电能表上的铭牌读出，电能表的额定电压为220V，允许通过的电流为10A；
因此电能表的最大功率为：P=UI=220V×10A=2200W；
小明家所有用电器的总功率为 100 W +150 W+1000W+180W+330W=1760W＜2200W，因此他
家的所有用电器可以同时使用；
（2）从表格数据可以看出，洗衣机的洗涤功率为330W，额定电压为220V；因此洗衣时通过
洗衣机的电流为：I'=P'/U=330W/220V=1.5A ；
（3）若再购一台1.5 kW的空调，为了安全用电，需要考虑电能表的额定功率、保险丝的规格
和输电导线的额定电流．
8. 现代家庭用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示，用
电器R接在家庭电路上，电阻为44欧，电路中还有额定电流为10A的熔断丝（俗称保险丝）。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体
的电流是多少（表中电阻数据适用此人）？并分析为什么熔断丝不会断（即熔断丝不能救人命）。
测量项目 完全干燥时 出汗或潮湿时
手与手之间的电阻 200kΩ 5kΩ
手与脚之间的电阻 300kΩ 8.8kΩ
手与塑料鞋底之间的电阻 8000kΩ 10kΩ
【答案】（1）5A；（2）0.025；见解析.
【详解】（1）用电器两端电压为220V，电阻为44Ω，根据欧姆定律，只有用电器R接入电路
时通过保险丝的电流 I=U/R=220V/44Ω=5A
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）由数据知，此时人体电阻大约为R＝8.8×103Ω，
通过人体的电流 I =U/R =220V/ 8.8×103Ω=0.025A
人 人
并联电路中干路电流等于各支路电流之和，
通过保险丝的电流 I = I+ I = 5A+0.025A=5.025A<10A.
保 人
人触电时干路的电流未达到保险丝的额定电流，保险丝不熔断，不能救人的命。
19
