专题 15 电路设计与电路故障和动态电路及电学作图
模型解读｜模型构建｜真题演练｜素养通关
识·题型解读 命题特点 + 技巧解读 + 真题示例
明·模板构建 答题模板 / 技巧点拨 + 典型问答
模型01 电路设计问题 模型02 电路故障问题
模型03 动态电路问题 模型04 电学作图问题
用·真题演练 真题示例 + 思路点拨 / 模板运用 + 规范答题 + 变式演练
练·模板运用 最新模拟、预测考向
识 中考·模型解读
高频模型 中考题型与分值分布 命题特点
模型01 电路设计问题（常考点） 选择题（2-3分） 一般情况下，各省中考物
理命题，这个专题部分会
出现1道题选择题，1道作
图题最多不超过2小题，
模型02 电路故障分析（常考点） 选择题（2-3分） 常以选择题、作图题出
现，分值5分以内。考生
要想把这部分5分的题全
收入囊中，一定学习好每
个模型答题要领，同时加
强训练。
模型03 动态电路问题（常考点） 选择题（2-3分）
模型04 电学作图问题 （常考点） 作图题（2-3分）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
善
总结·模型构建
模｜型｜构｜建
模型01 电路设计问题
『模型解读，给思维方法及解题规律』
会判断串并联电路是解决电路设计的重要基础，判断识别电路是串联还是并联方法：
（1）定义法：分析电路中各用电器的连接方式，是首尾相连还是首相连、尾相连；
（2）电流法：让电流从电源的正极流出，电流只有一条路径通过各用电器回到电源负极，途中不分
流，这个电路一定是串联电路；若电流在某处分成几条支路，且每条支路上只有一个用电器，再在某
点处汇成一股电流，则这几个用电器就是并联的；
（3）拆除法：因为在串联电路中，各用电器互相影响，并联电路中各用电器互不影响。因此在串联
电路中拆除任何一个用电器，其他的用电器就没有电流无法工作；在并联电路中，拆除任何一个用电
器，其他用电器仍有电流可以继续工作。所以可以通过拆除一个用电器看其他用电器是否还能正常工
作来判断电路是串联还是并联；
（4）短路法：用导线将某一用电器短路，如果其他用电器仍能工作，这几个用电器是串联；如果其
他用电器都不能工作，则这几个用电器是并联的；
（5）节点法：在识别不规范的电路时，不论导线有多长，只要这两点间没有电源、用电器、导线两
端点就可以看成同一点，如果电路中从一个点出发电流有三条或三条以上的路可走，那么这个点就是
节点，有节点的电路是并联电路，串联电路没有节点。
解
真题·思维剖析
【例题1】（2024四川广安中考真题）党的二十大报告指出“必须坚持科技是第一生产力”。某学校为了
培养学生的科学素养，开展了STEM科创教育，在此期间，科创小组自制了“冰淇淋自动售货机”。该作
品可以通过扫码（该开关闭合）或投币（该开关闭合）完成自动出售服务；当光线较暗时，光控开关闭合，
还可以提供照明。下列电路设计符合该要求的是（ ）
A. B.
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C. D.
变式演练
【模型1变式1】（2025福建一模）小闽设计家庭保险箱指纹锁的电路图，指纹识别成功相当于开关闭合，
录入两人的指纹，其中任意一人的指纹识别成功就能开锁。图中符合要求的电路图是（ ）
A. B. C. D.
【模型1变式2】（2025四川南充一模）不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，
扫码成功后开关S 闭合，指示灯L亮，但电机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S
1 2
闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B. C. D.
【模型1变式3】（2025河南·一模）如图所示是某品牌电热毯内部电路简化图，该电热毯具有高低两档加
热功能，下列说法正确的是（ ）
A. 只闭合开关 时，电路处于高温档
B. 只闭合开关 时，电路处于低温档
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C. 同时闭合开关 、 时，电路处于高温档
D. 同时闭合开关 、 时，电路处于低温档
模型02 电路故障分析
『模型解读，给思维方法及解题规律』
电路故障分析基本思路
一、电路故障原因分析要全面
（1）两节点间多支路连接出现单一导线即为短路；
（2）电流表与电压表示数变化对应电路断路和短路问题，误以为一盏灯不发光是因为电路中出现断路的
情况，如果这盏灯短路时，也不发光的，所以考虑问题要严密，学会用辩证讨论思想分析。
（3）有时开关、滑动变阻器也会出现短路、断路，需要具体问题具体分析。
二、电路具体故障分析
1. 灯泡不亮
（1）闭合开关，灯泡不亮，电压表、电流表有示数。出现故障有：
①滑动变阻器接成定值电阻；
②电源电压太低。
（2）闭合开关，灯泡不亮，电压表、电流表无示数。可能原因有：
①电源、电流表、开关或滑动变阻器损坏；
②接线柱接触不良；
③连接导线断裂。
（3）闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转。可能原因有：
①灯泡的灯丝断了或灯座与灯泡接触不良；
②电流表和电压表的位置互换了。
2. 电表问题
（1）电流表与电压表的指针向没有刻度的方向偏转。可能原因有：电流表和电压表的“﹢”“－”接线
柱接反了。
（2）电流表与电压表的指针偏转角度很小。可能原因有：①电表的量程都选择过大 ②电源电压过低。
（3）电表的指针超过最大刻度。可能原因有：①量程选择过小 ②电路中出现短路。
3. 滑动变阻器问题。
（1）滑动变阻器的滑片滑动时，电表示数及灯泡的亮度无变化。可能原因有：滑动变阻器连接错误，没
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
有遵循“一上一下”的接线原则，使滑动变阻器接成了定值电阻。
（2）无论怎样调节滑动变阻器，电压表示数总小于灯泡的额定电压。可能原因有：电源电压过低。
（3）闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数.
可能原因有：灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大位置。
三、用电流表电压表判断故障技巧
A. 用电流表判断电路故障
1.电流表无示数：（1）电路有断路的地方；（2）用电器工作时，电流表内部发生短路
2.电流表有示数但示数很小：（1）电路有接触不良；（2）电流表量程过大
B. 用电压表判断电路故障
1.电压表无示数：（1）与电压表并联的电路短路；（2）与电压表并联的电路以外的电路断路
2.电压表有示数且等于电源电压：（1）电压表并联的电路断路，电压表的两个接线柱与电源构成通路
四、解决家庭电路的故障问题，需要全面了解下列基础知识
（1）家庭电路中，各元件的排列顺序是：进户线→电能表→闸刀开关→熔断器→电灯和插座。安装闸刀
开关时，要竖直安装且让静触头在上面；熔断器串联在火线所在的干路上；开关一定要安装在火线与灯泡
之间与灯泡串联，螺口灯泡尾部中心金属块接在与火线连接的开关上，螺旋接在零线上；插座要与用电器
并联，接线原则是左孔接零线，右孔接火线，中间孔接地线（两孔插座没有接地线插孔）。
（2）试电笔使用时，用手接触笔尾金属体，如图所示。将笔尖接触被测电路，若碰到的是火线，则氖管
发光；若碰到的是零线，则氖管就不会发光。
（3）家庭电路的故障一般有以下三种类型：①保险丝熔断或火线断开。用电器不工作，用试电笔测试各
处氖管都不发光。保险丝烧断的原因是电路总功率过大或发生了短路。②零线断了。用电器不工作，用试
电笔测试，凡与火线相连处氖管都发光。③某用电器不工作，可能该用电器损坏或接触不良，但不影响其
他用电器。
解
真题·思维剖析
【例题2】（2024四川达州中考真题）如图所示电路，闭合开关后，整个电路正常工作。其中一盏灯突然
熄灭，两只电表示数均变大，则该电路可能发生的故障为（ ）
A. 短路 B. 短路 C. 开路 D. 开路
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
变式演练
【模型2变式1】（2025陕西西安·一模）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压
表无示数。以下可能的是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
【模型2变式2】（2025云南一模）某调光台灯简化电路图如图所示，电源电压保持不变。为使台灯变亮，
滑片应向___端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，电路发
生的故障可能是滑动变阻器_____。
【模型2变式3】（2025广东一模）如图所示，小灯泡L 和L 联在电路中。开关S闭合后，两灯均
1 2
发光，电压表测小灯泡 （选填“L”或“L”）两端电压。一段时间后，两灯均熄灭，但电压表有
1 2
示数且较大，电流表无示数，则故障可能是 。
【模型2变式4】（2025天津一模）如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三
处，氖管都发光；接触d处，氖管不发光。则故障可能是（ ）
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．灯丝断了 B．灯短路了 C．开关处断路 D．cd间断路
模型03 动态电路分析
『模型解读，给思维方法及解题规律』
动态电路电学量变化的相关问题分析方法
动态电路分析是电学考查的重要内容之一。它主要是由于开关的闭合（或断开）、滑动变阻器滑片移
动而引起的电路中各物理量的变化。中考常以选择题、填空题的形式出现，也会以压轴题的形式出现在解
答题中，常考的类型有：电路中电流表、电压表示数的变化、电阻电功率的变化、小灯泡亮度的变化。试
题难度一般较大。
（1）“先看总电阻”（用串、并联特点）。当滑动变阻器的滑片向左（右）滑动或开关断开（闭
合）时，由串、并联特点可以推出如下结论：当电路（串、并）中的任何一个电阻变大（小）时，电
路的总电阻将变大（小）；串联电路中，电阻多，总电阻越大；并联电路中，支路多，总电阻越小。
（2）“再看总电流”（用欧姆定律，电源电压不变）。“串联看分电压”先用欧姆定律看定值电阻
的电压，再用串联特点看另一电阻的分电压。“并联看分电流”先用欧姆定律看定值电阻的电流，再
用串联特点看另一电阻的分电流。
（3）“最后看电功、电功率、电热”。在知道用电器（一段电路）的电阻、电流以及它们两端的电
压的变化情况，在根据电功、电功率、焦耳定律公式进行比较。
解
真题·思维剖析
【例题3】（2024安徽省中考真题）如图所示的电路中，电源两端电压保持不变，R为定值电阻。闭合开
关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V、电压表V、电流
1 2
表A的示数变化量的绝对值分别为ΔU、ΔU、ΔI，则（ ）
1 2
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电流表A的示数变大，电压表V 的示数变大
2
B. 电流表A的示数变小，电压表V 的示数变小
1
C. ΔU 与ΔI的比值大于R的阻值
1
D. ΔU 与ΔI的比值等于R的阻值
2
变式演练
【模型3变式1】（2025四川广元一模）小文设计并连接了如图的电路，电源两端电压和小灯泡的电阻都
不变。闭合开关S，保证电路安全的前提下，滑动变阻器的滑片从右向左滑动的过程中（ ）
A. 滑动变阻器接入电路的电阻变大，灯泡变暗 B. 电流表示数变大，电压表示数变小
C. 电压表示数与电流表示数的比值变小 D. 可以将滑动变阻器滑片滑到最左端
【模型3变式2】（2025福建一模）如图所示电路，电源电压保持不变，R为定值电阻， 为热敏电阻，
其阻值随温度的降低而增大。闭合开关S，当热敏电阻 的温度降低时，电压表 的示数______，电压表
的示数与电流表A的示数之比______。（均填变化情况）
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【模型3变式3】（2025湖南省一模）图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其
中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保
持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环
境温度从20℃上升到30℃，电压表的示数变化了8mV。当温度的变化值相同时，电压表示数的变化值越
大，该测温装置的灵敏度越高。下列说法正确的是（ ）
A. 每升高1℃，R的阻值增大1.65Ω
B. 通过R的电流为20mA
C. 环境温度为20℃时，电压表的示数为216mV
D. 若要增大该测温装置的灵敏度，可换一个电流值更小的恒流源
模型04 电学作图问题
『模型解读，给思维方法及解题规律』
掌握以下电学作图要求是快速解决问题的关键技巧
本部分作图包括基本电路作图、家庭电路的连接。电部分的作图内容多而且复杂，既可以直观的表现问题，
还是分析解决问题的一种方法。
1. 基本电路作图
（1）根据电路图连接实物图，是做实验的一项基本技能，还能练习电表等仪器的连接使用；（2）根据实
物图画出电路图，可以掌握电路连接、是分析解决电路的一种基本能力；
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）根据要求设计电路，是利用电路图解决问题的一种能力。
2. 家庭电路的连接：可以帮助分析、解决生活中的一些家庭电路问题。
（一）作图方法技巧说明
A.基本电路作图
1.根据电路图连接实物图：
(1)先判断各元件的连接方式以及每个开关的控制作用。
(2)注意电流表和电压表的接线柱接法和量程的选择,滑动变阻器的接线柱。
(3)根据各元件的位置,从电源正极开始,按电流通过的路径逐个连接电路元件,直到电源负极为止,选择最
简单、直接的连线路径.(连接实物图要避免导线交叉)
2. 根据实物图画电路图：
(1)分析电路，明确是串联还是并联.
(2)电路图中各元件的顺序与实物图中的位置要一一对应.
(3) 电路图中各元件位置应布置适当, 保持横平竖直，电路图匀称、美观、整齐、规范、元件不能画在拐
角上.
3. 根据要求设计电路:
(1)根据设计的要求，确定用电器、开关和电源的连接方式.(2)画出草图后再根据设计要求进行验证.(3)
符合题目要求后，画出设计合理、规范的电路图.
B.家庭电路的连接
除去按照一般电路图的要求外，还要遵守：保险丝和开关都要接火线；开关和电灯串联；电灯的螺旋套接
零线；插座和灯泡等用电器之间是并联；三孔插座“左零右火中接地”；用电器的金属外壳接地线.
（二）作图的基本要求
1.连接实物图时，电流流经电路元件的顺序和电路图保持一致，导线不允许交叉,导线必须画到接线柱上.
2.在画电路图时，电源正负极、电路元件的位置及开关的状态与实物图要一一对应；电路图要画成“横平
竖直”的长方形，元件不能画在转角处，导线相连处要用实点表示。
3.连接家庭电路时，要符合安全用电的要求和原则。开关与灯串联，且开关必须接在火线和电灯之间。
（三）作图的基本类型与理论依据
1.根据电学实物图结合要求画出对应电路图
2. 根据电路图结合要求连接实物图
3. 根据生活生产实际的需要设计实用的电路图
4. 家庭简单电路作图
（四）电学作图注意事项
1. 串联简单，并联抓住 “分支点”；
2. 注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）；
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
3. 首先判断用电器串并联，在根据要求把开关装到合适位置；
4. 注意"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.
解
真题·思维剖析
【例题4】（2024苏州中考真题）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的
阻值最大。
变式演练
【模型4变式1】（2025四川自贡一模）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：
晚间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请
按要求用直线连接如图所示的电路元件。
【模型4变式2】（2025山东青岛·模拟预测）分析图中的电路图，请用笔画线代替导线将实物图连接起来。
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【模型4变式3】（2025吉林一模）如图所示，请用笔画线代替导线，将图中的插座、电灯和开关正确接
入家庭电路中。
好题·题组通关
练
题组1. 电路设计问题试题精炼
1. （2025四川宜宾一模）中医在我国具有悠久的历史。一款电热中药壶有急火和文火两种工作状态，由
开关 控制，在下图的简化电路中不能实现要求的是（ ）
A. B.
C. D.
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2. （2025哈尔滨一模）高铁站的自动检票闸机口设有身份证和人脸识别双重验证，两个信息相符合后闸
机门（电动机）自动打开，乘客可检票通过。若每个信息验证成功相当于闭合一个开关，下列模拟电路，
符合要求的是（ ）
A. B. C. D.
的
3. （2025武汉一模）电冰箱冷藏室中 照明灯L由门控开关 控制，压缩机（电动机）由温控开关 控
制，要求照明灯和压缩机既能单独工作又能同时工作，下列电路中符合上述特点的是（ ）
A. B. C. D.
4. （2025沈阳一模）图中的电动独轮车依靠电力驱动，低碳环保。当电源开关S闭合时指示灯亮起，独
轮车处于待机状态，当人站在独轮车上时开关 自动闭合，电动机工作，独轮车才开始运动。下列电路设
计符合上述要求的是（ ）
A. B. C. D.
5. （2025山东潍坊一模）共享电动助力单车极大方便人们的出行。如图为某助力单车，使用前先摇晃车
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
把检查电量，此时开关 闭合，只有电量指示灯 亮起；确认电量充足后扫码开锁，此时开关 闭合，
日间行车灯 亮起，电动机M启动，且日间行车灯 损坏时电动机M可正常工作；助力单车在规定区
域内，开关 始终处于闭合状态，如果驶离规定区域，开关 自动断开，电动机M、行车灯 均无法工
作，指示灯 可正常工作。下列电路设计符合要求的是（ ）
A. B. C. D.
6. （2025河北一模）如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型，小明打
算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，并加装指示灯。电路设计要求为：
只闭合开关 ，仅指示灯亮；再闭合开关 ，指示灯亮，电动机M转动；断开开关 ，指示灯熄灭，电
动机M停止转动。满足该设计要求的电路是（ ）
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. B.
C. D.
7. （2025天津一模）如图所示的“电阻测量盒”，内有电源（电压不变且未知）、阻值已知的定值电阻
、开关和电流表，并引出两根导线到盒外。将盒外的两根导线分别与待测电阻 的两端相连，根据开
关闭合、断开时电流表的示数，可以算出 的阻值。设计的盒内电路图，其中符合要求的是（ ）
A. B. C. D.
8. （2025吉林一模）电动自行车以其环保、快捷、轻便的优势受到了消费者的青睐。电动自行车除了车
钥匙一个开关S 外，两剁车手柄中各有一只开关S 和S 控制电动机。在行驶中用任一只手柄刹车时，该
1 2
手柄中的开关立即断开，电动机停止工作。请你设计出未骑行前电动自行车的电路图，并画在虚线框中。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
题组2. 电路故障问题试题精炼
9. （2025四川宜宾一模）如图所示,当开关S闭合时，灯L 、L 均不亮，某同学用一根导线探究其故障；
1 2
当把导线首尾同灯L 两端分别相连时发现灯L 亮,灯L 不亮；当把导线首尾同灯L 两端分别相连时，发现
1 2 1 2
两灯都不亮，则 ( )
A. 灯L 短路 B. 灯L 断路
1 1
C. 灯L 短路 D. 灯L 断路
2 2
10.（2025江苏盐城一模）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以
下可能的是（ ）
A. 短路 B. 断路 C. 短路 D. 断路
11. （2025四川眉山一模）如图所示电路，闭合开关 、 ，小灯泡 和 均正常发光，电流表和电压
表均有示数。下列关于电路分析正确的是（ ）
A. 小灯泡 和 串联
B. 电流表测量电路的总电流
C. 若只断开 ，小灯泡 熄灭， 正常发光
16关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
D. 若灯 突然熄灭，是因为电压表发生断路
12. （2025新疆一模）在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出
现的现象及分析正确的是（ ）
A. 开关闭合后，如果灯泡L 不亮、L 亮，一定是L 灯丝断了
2 1 2
B. 如果只有灯泡L 开路，则开关闭合后电压表示数一定为零
1
C. 如果只有灯泡L 开路，则开关闭合后电压表示数一定为零
2
D. 开关闭合后，如果电压表示数为零，灯泡L 一定不发光
2
13.（2025甘肃兰州一模）如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯
泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是（ ）
A．灯泡断路
B．滑动变阻器接入电路的阻值过大
C．灯丝电阻值过大
D．滑动变阻器短路
题组3. 动态电路分析试题精炼
14. （2025新疆一模）在如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器 的滑片
P由最右端向中点移动时，变小的是（ ）
17关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电流表A 的示数
2
B. 电压表V的示数
C. 电流表A示数与电流表A 示数的差值
2
D. 电压表V示数与电流表A示数的比值
15. （2025江苏连云港一模）如图所示，电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动
过程中（ ）
A.电流表示数变小，灯变暗 B. 电流表示数变大，灯变亮
C. 电压表示数不变，灯亮度不变 D. 电压表示数变小，灯亮度变亮
16. （2025青海西宁一模）如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片
P，电流表A 的示数逐渐变小，这一过程中（ ）
1
A. 滑片P是向b端移动的
B. 电流表A的示数逐渐变小
C. 电压表V的示数逐渐变小
D. 电路的总功率变大
18关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
17.（2025陕西一模）如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且
等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A. 灯泡不亮是因为滑动变阻器阻值过大
B. 灯泡不亮是因为灯泡短路
C. 排除故障后，滑片P向左移动，灯泡变暗
D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大
18. （2025广西一模）在如图所示的电路中，电源的电压保持不变，R 为定值电阻。开关S闭合后，将滑
1
动变阻器 的滑动触头向右移动时，下列说法正确的是（ ）
A. 电压表 的示数减小 B. 电流表 的示数减小
C. 电流表A 的示数减小 D. 滑动变阻器 消耗的电功率变大
1
19. （2025广州一模）如图所示， 为定值电阻， 为滑动变阻器，电源电压保持不变，闭合开关S，
滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
19关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 电流表示数变大，电压表 示数变小 B. 电流表示数变小，电压表 示数变大
C. 电压表 与电流表示数的比值变大 D. 电压表 与电流表示数的比值变小
20. （2025河北一模）已知光敏电阻的阻值随光照强度的增大而减小。将光敏电阻R、定值电阻 、电流
表、电压表、开关和电源连接成如图所示的电路。假定电源电压保持不变。闭合开关，逐渐增大光敏电阻
的光照强度，观察电表示数的变化情况，下列表述中正确的是（ ）
A．电流表和电压表的示数均变小；
B．电流表和电压表的示数均变大；
C．电流表的示数变大，电压表的示数变小；
D．电流表的示数变小，电压表的示数变大
21. （2025深圳一模）我国交规规定，酒后不能开车。图甲是一种对驾驶员进行检测的呼气式酒精测试仪，
其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻，用符号“ ”表示，其
阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12V， 是阻值为20Ω的定值电阻，设
血液酒精浓度M＝呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列说法
正确的是（ ）
20关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

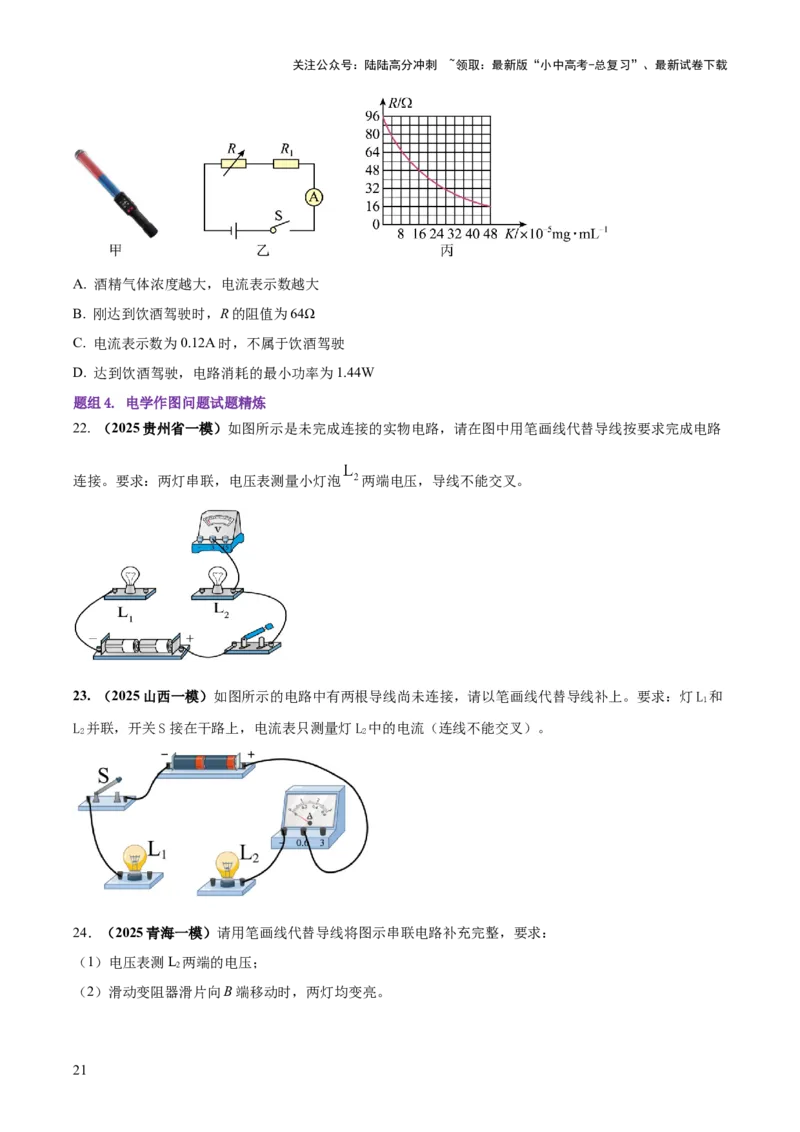

A. 酒精气体浓度越大，电流表示数越大
B. 刚达到饮酒驾驶时，R的阻值为64Ω
C. 电流表示数为0.12A时，不属于饮酒驾驶
D. 达到饮酒驾驶，电路消耗的最小功率为1.44W
题组4. 电学作图问题试题精炼
22. （2025贵州省一模）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路
连接。要求：两灯串联，电压表测量小灯泡 两端电压，导线不能交叉。
23. （2025山西一模）如图所示的电路中有两根导线尚未连接，请以笔画线代替导线补上。要求：灯L 和
1
L 并联，开关S接在干路上，电流表只测量灯L 中的电流（连线不能交叉）。
2 2
24．（2025青海一模）请用笔画线代替导线将图示串联电路补充完整，要求：
（1）电压表测L 两端的电压；
2
（2）滑动变阻器滑片向B端移动时，两灯均变亮。
21关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
25．（2025哈尔滨一模）根据如图所示的实物图，在虚线框内画出对应的电路图。
26.（2025福建一模） 如图所示， 和 串联，用电压表测量 两端的电压，请将电路图补充完整。
27. （2025湖南长沙一模）小宇家电饭锅的内部电路元件可简化为两个发热电阻和两个开关，其中 是手
动控制开关， 是温控开关。当 、 都闭合时，发热电阻 、 均工作，电饭锅处于加热状态；当
温度达到设定温度时， 自动断开，只有 工作，电饭锅处于保温状态；只要 断开， 、 均不工
作。如图所示，已画出电源部分，请画出此电饭锅内部的电路图。
22关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
28. （2025四川达州一模）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将
电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他
家用电器供电。
29. （2025湖北省一模）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电
路。
30. （2025苏州一模）如图，根据安全用电知识，将图中元件用笔画线代替导线连起来。注意：开关仅控
制灯泡。
23
