2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第五篇 电学知识体系必考重点亮点难点专题
专题54 电路故障类问题
1.（ 2023湖南常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两
灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路
故障可能为（ ）
A. L 断路、L 断路 B. L 断路、L 通路
1 2 1 2
C. L 通路、L 断路 D. L 短路、L 断路
1 2 1 2
【答案】B
【解析】由图可知两只灯泡串联，电压表测量L 两端的电压；闭合开关，两只灯泡都不亮，电流表无示
2
数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能
是灯L 断路，也可能是L、L 同时断路；将电灯L、L 的位置对调，闭合开关，电流表无示数，说明电路
1 1 2 1 2
中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L、
2
电流表、开关都是完好的，则故障是灯L 断路。故ACD不符合题意，B符合题意。故选B。
1
2.（2023福建省） 如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流
表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A. 电流表接线松开 B. 小灯泡L断路 C. 滑动变阻器R断路 D. 开关S接触不良
【答案】B
【解析】A．如果电流表接线松开，电路断路，灯泡不亮，电压表和电流表均无示数，故A不符合题意；
B．小灯泡L断路，电压表串联在电路中，电压表的内阻很大，通过电路的电流很小，电压表有示数，电
流表没有示数，灯泡不亮，故B符合题意；
C．滑动变阻器R断路，电路断路，灯泡不亮，电压表和电流表均无示数，故C不符合题意；
D．开关S接触不良，电路断路，灯泡不亮，电压表和电流表均无示数，故D不符合题意。
故选B。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

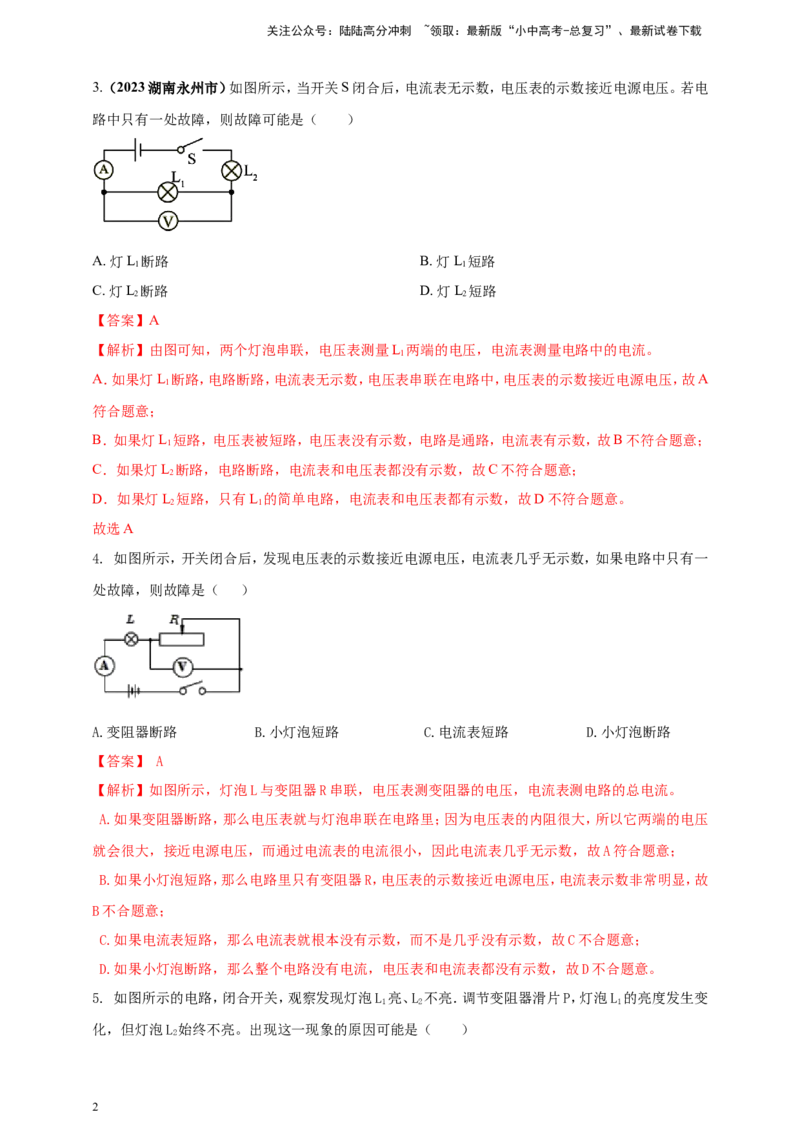

3. （2023湖南永州市）如图所示，当开关S闭合后，电流表无示数，电压表的示数接近电源电压。若电
路中只有一处故障，则故障可能是（ ）
A. 灯L 断路 B. 灯L 短路
1 1
C. 灯L 断路 D. 灯L 短路
2 2
【答案】A
【解析】由图可知，两个灯泡串联，电压表测量L 两端的电压，电流表测量电路中的电流。
1
A．如果灯L 断路，电路断路，电流表无示数，电压表串联在电路中，电压表的示数接近电源电压，故A
1
符合题意；
B．如果灯L 短路，电压表被短路，电压表没有示数，电路是通路，电流表有示数，故B不符合题意；
1
C．如果灯L 断路，电路断路，电流表和电压表都没有示数，故C不符合题意；
2
D．如果灯L 短路，只有L 的简单电路，电流表和电压表都有示数，故D不符合题意。
2 1
故选A
4. 如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一
处故障，则故障是（ ）
A.变阻器断路 B.小灯泡短路 C.电流表短路 D.小灯泡断路
【答案】 A
【解析】如图所示，灯泡L与变阻器R串联，电压表测变阻器的电压，电流表测电路的总电流。
A.如果变阻器断路，那么电压表就与灯泡串联在电路里；因为电压表的内阻很大，所以它两端的电压
就会很大，接近电源电压，而通过电流表的电流很小，因此电流表几乎无示数，故A符合题意；
B.如果小灯泡短路，那么电路里只有变阻器R，电压表的示数接近电源电压，电流表示数非常明显，故
B不合题意；
C.如果电流表短路，那么电流表就根本没有示数，而不是几乎没有示数，故C不合题意；
D.如果小灯泡断路，那么整个电路没有电流，电压表和电流表都没有示数，故D不合题意。
5. 如图所示的电路，闭合开关，观察发现灯泡L 亮、L 不亮．调节变阻器滑片P，灯泡L 的亮度发生变
1 2 1
化，但灯泡L 始终不亮。出现这一现象的原因可能是（ ）
2
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

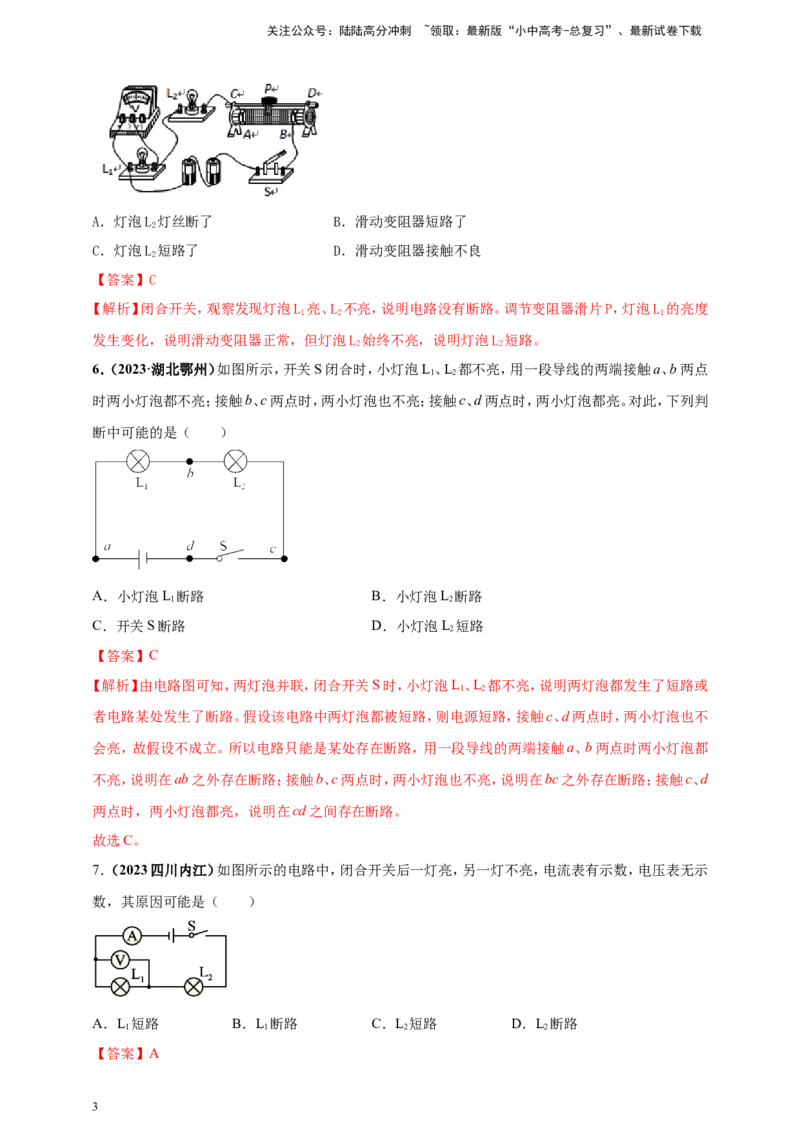

A．灯泡L 灯丝断了 B．滑动变阻器短路了
2
C．灯泡L 短路了 D．滑动变阻器接触不良
2
【答案】C
【解析】闭合开关，观察发现灯泡L 亮、L 不亮，说明电路没有断路。调节变阻器滑片P，灯泡L 的亮度
1 2 1
发生变化，说明滑动变阻器正常，但灯泡L 始终不亮，说明灯泡L 短路。
2 2
6．（2023·湖北鄂州）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点
1 2
时两小灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判
断中可能的是（ ）
A．小灯泡L 断路 B．小灯泡L 断路
1 2
C．开关S断路 D．小灯泡L 短路
2
【答案】C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L、L 都不亮，说明两灯泡都发生了短路或
1 2
者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不
会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都
不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d
两点时，两小灯泡都亮，说明在cd之间存在断路。
故选C。
7．（2023四川内江）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示
数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
【答案】A
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

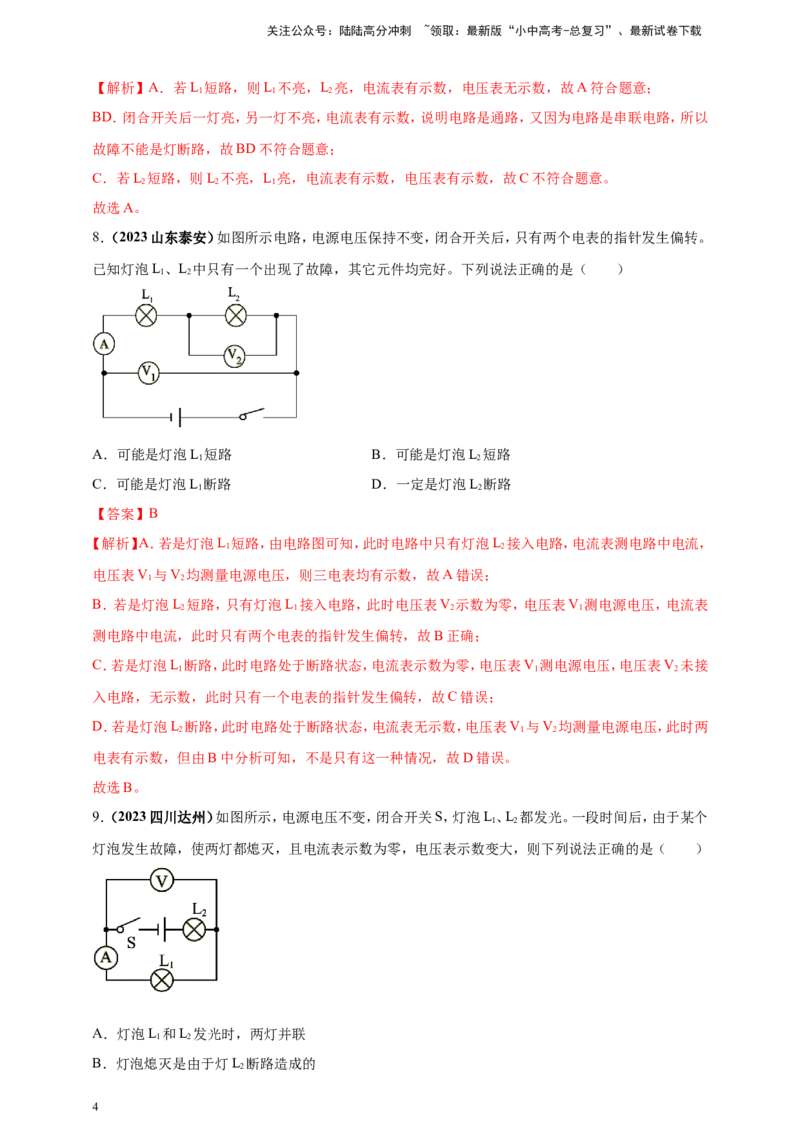

【解析】A．若L 短路，则L 不亮，L 亮，电流表有示数，电压表无示数，故A符合题意；
1 1 2
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，所以
故障不能是灯断路，故BD不符合题意；
C．若L 短路，则L 不亮，L 亮，电流表有示数，电压表有示数，故C不符合题意。
2 2 1
故选A。
8．（2023山东泰安）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。
已知灯泡L、L 中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
1 2
A．可能是灯泡L 短路 B．可能是灯泡L 短路
1 2
C．可能是灯泡L 断路 D．一定是灯泡L 断路
1 2
【答案】B
【解析】A．若是灯泡L 短路，由电路图可知，此时电路中只有灯泡L 接入电路，电流表测电路中电流，
1 2
电压表V 与V 均测量电源电压，则三电表均有示数，故A错误；
1 2
B．若是灯泡L 短路，只有灯泡L 接入电路，此时电压表V 示数为零，电压表V 测电源电压，电流表
2 1 2 1
测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L 断路，此时电路处于断路状态，电流表示数为零，电压表V 测电源电压，电压表V 未接
1 1 2
入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L 断路，此时电路处于断路状态，电流表无示数，电压表V 与V 均测量电源电压，此时两
2 1 2
电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
9．（2023四川达州）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光。一段时间后，由于某个
1 2
灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A．灯泡L 和L 发光时，两灯并联
1 2
B．灯泡熄灭是由于灯L 断路造成的
2
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．灯泡熄灭是由于灯L 断路造成的
1
D．灯泡熄灭是由于灯L 短路造成的
2
【答案】C
【解析】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的
是L 两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
1
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比
原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡
L 断路造成的，故BD错误，C正确。
1
故选C。
10. 如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡 突然熄灭，电路中
只有两个电表有示数。电阻 或灯泡 仅有一个出现了故障，其它元件均完好。下列说法中（ ）
①可能灯泡 断路 ②可能灯泡 短路
③可能电阻 断路 ④可能电阻 短路
A. 只有①②正确 B. 只有③④正确
C. 只有②④正确 D. 只有①③正确
【答案】A
【解析】分析电路图可知，灯泡L与R串联，电压表V测电源电压，电压表V,测灯泡L两端电压，电流
表A测电路中电流，如果灯L短路灯泡不亮，则电压表V,没有示数，电压表V和电流表A仍有示数，
故(1)符合题意;如果电阻R短路，电压表V、电压表V,测电源电压仍有示数，电流表A仍有示数，故(2)
不符合题意，如果灯L断路，电压表V、电压表V,测电源电压仍有示数，电流表A与电压表V,串联没有
示数，灯泡不亮，故(3)符合题意，如果电阻R断路，电压表V,和电流表A都被断路，没有示数，电压表
V测电源电压有示数，故(4)不符合题意，综上所述，故障可能是(1)或(3)，故符合题意，ABD不符合题意
故选C。
11. 图示电路中，电源电压保持不变。开关S闭合后，三只电表示数均未发生变化。若故障只发生在电
阻R 或R 处，判断正确的是（ ）
1 2
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

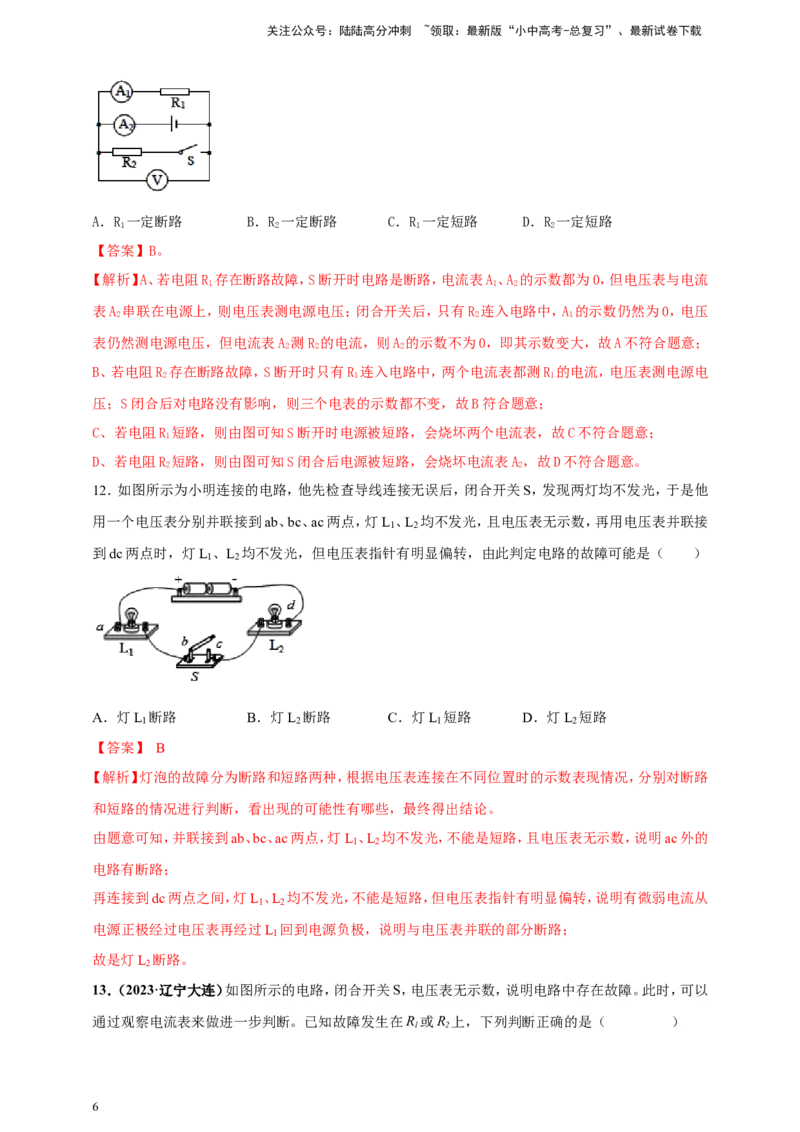

A．R 一定断路 B．R 一定断路 C．R 一定短路 D．R 一定短路
1 2 1 2
【答案】B。
【解析】A、若电阻R 存在断路故障，S断开时电路是断路，电流表A、A 的示数都为0，但电压表与电流
1 1 2
表A 串联在电源上，则电压表测电源电压；闭合开关后，只有R 连入电路中，A 的示数仍然为0，电压
2 2 1
表仍然测电源电压，但电流表A 测R 的电流，则A 的示数不为0，即其示数变大，故A不符合题意；
2 2 2
B、若电阻R 存在断路故障，S断开时只有R 连入电路中，两个电流表都测R 的电流，电压表测电源电
2 1 1
压；S闭合后对电路没有影响，则三个电表的示数都不变，故B符合题意；
C、若电阻R 短路，则由图可知S断开时电源被短路，会烧坏两个电流表，故C不符合题意；
1
D、若电阻R 短路，则由图可知S闭合后电源被短路，会烧坏电流表A，故D不符合题意。
2 2
12．如图所示为小明连接的电路，他先检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他
用一个电压表分别并联接到ab、bc、ac两点，灯L 、L 均不发光，且电压表无示数，再用电压表并联接
1 2
到dc两点时，灯L 、L 均不发光，但电压表指针有明显偏转，由此判定电路的故障可能是（ ）
1 2
A．灯L 断路 B．灯L 断路 C．灯L 短路 D．灯L 短路
1 2 1 2
【答案】 B
【解析】灯泡的故障分为断路和短路两种，根据电压表连接在不同位置时的示数表现情况，分别对断路
和短路的情况进行判断，看出现的可能性有哪些，最终得出结论。
由题意可知，并联接到ab、bc、ac两点，灯L 、L 均不发光，不能是短路，且电压表无示数，说明ac外的
1 2
电路有断路；
再连接到dc两点之间，灯L 、L 均不发光，不能是短路，但电压表指针有明显偏转，说明有微弱电流从
1 2
电源正极经过电压表再经过L 回到电源负极，说明与电压表并联的部分断路；
1
故是灯L 断路。
2
13．（2023·辽宁大连）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以
通过观察电流表来做进一步判断。已知故障发生在R 或R 上，下列判断正确的是（ ）
1 2
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．若电流表有示数，则R 被短接 B．若电流表有示数、则R 断路
1 2
C．若电流表无示数、则R 被短接 D．若电流表无示数、则R 断路
2 1
【答案】D
【解析】由图可知，电阻R 与电阻R 串联，电压表测量电阻R 两端的电压，电流表测量电路中的电流；
1 2 2
A．若R 被短接，电路为通路，则电流表和电压表都有示数，故A错误；
1
B．若R 断路，电路为断路，电压表与两极相通有示数，电流表无示数，故B错误；
2
C．若R 被短接，电路为通路，则电压表被短路无示数，电流表有示数，故C错误；
2
D．若R 断路，电路为断路，电流表和电压表都没有示数，故D正确。
1
故选D。
14．如图是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针
稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是（ ）
A．灯泡断路
B．滑动变阻器接入电路的阻值过大
C．灯丝电阻值过大
D．滑动变阻器短路
【答案】B
【解析】A．如果灯泡断路，灯泡电阻很大，电压表示数应接近于电源电压，故A不符合题
意。
B．滑动变阻器连入电路阻值过大，电路中电流很小，电压表示数很小，故B符合题意。
C．灯丝电阻值过大，根据串联电路的分压规律可知，其两端分担的电压较大，即电压表示数较大，故C
不符合题意。
D．如果滑动变阻器短路，电路中电流将会很大，电压表测量的是电源电压，示数较大，故D不符合题
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

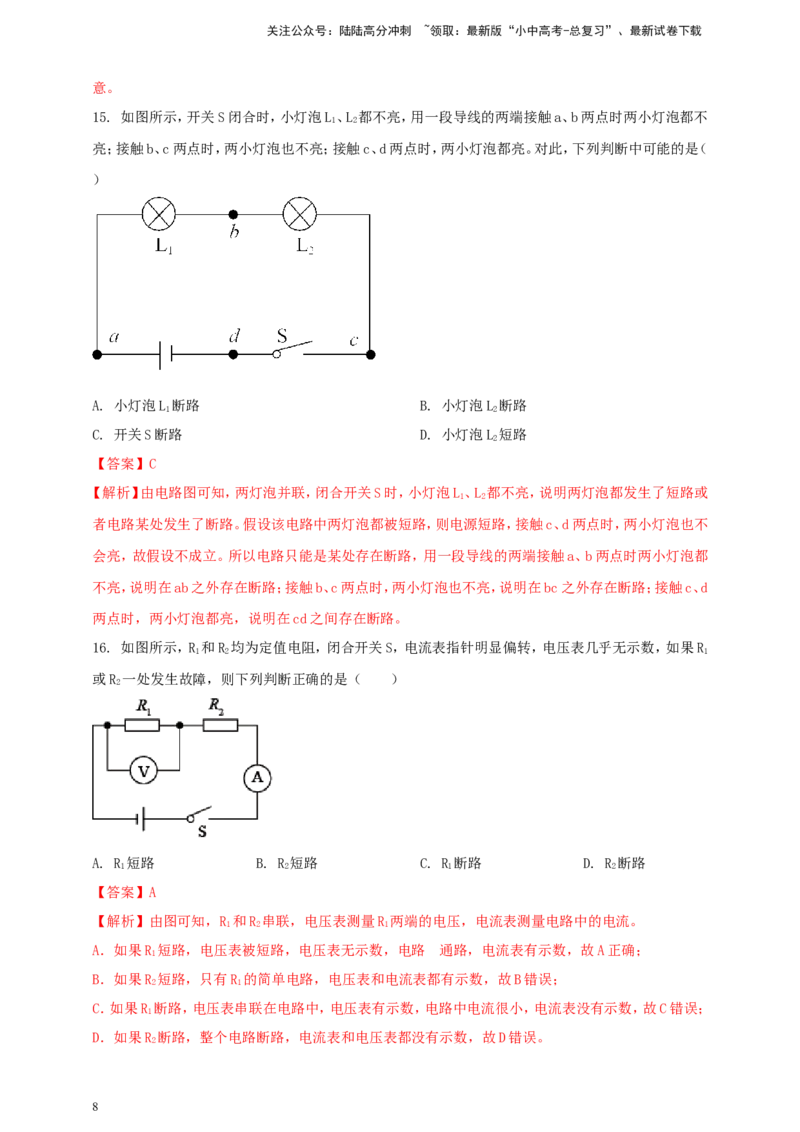

意。
15. 如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小灯泡都不
1 2
亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中可能的是（
）
A. 小灯泡L 断路 B. 小灯泡L 断路
1 2
C. 开关S断路 D. 小灯泡L 短路
2
【答案】C
【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L、L 都不亮，说明两灯泡都发生了短路或
1 2
者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不
会亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都
不亮，说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d
两点时，两小灯泡都亮，说明在cd之间存在断路。
16. 如图所示，R 和R 均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果R
1 2 1
或R 一处发生故障，则下列判断正确的是（ ）
2
A. R 短路 B. R 短路 C. R 断路 D. R 断路
1 2 1 2
【答案】A
【解析】由图可知，R 和R 串联，电压表测量R 两端的电压，电流表测量电路中的电流。
1 2 1
A．如果R 短路，电压表被短路，电压表无示数，电路 通路，电流表有示数，故A正确；
1
B．如果R 短路，只有R 的简单电路，电压表和电流表都有示数，故B错误；
2 1
C．如果R 断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，故C错误；
1
D．如果R 断路，整个电路断路，电流表和电压表都没有示数，故D错误。
2
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

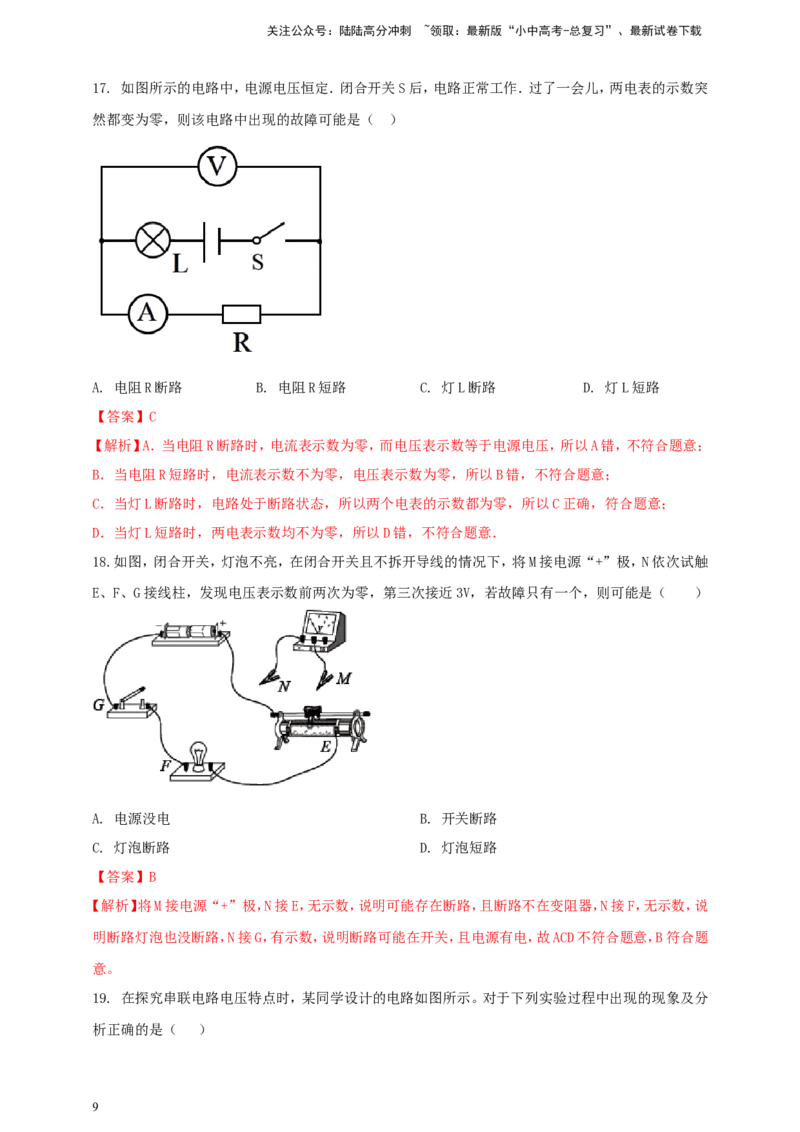

17. 如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突
然都变为零，则该电路中出现的故障可能是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯L断路 D. 灯L短路
【答案】C
【解析】A．当电阻R断路时，电流表示数为零，而电压表示数等于电源电压，所以A错，不符合题意；
B．当电阻R短路时，电流表示数不为零，电压表示数为零，所以B错，不符合题意；
C．当灯L断路时，电路处于断路状态，所以两个电表的示数都为零，所以C正确，符合题意；
D．当灯L短路时，两电表示数均不为零，所以D错，不符合题意．
18.如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触
E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（ ）
A. 电源没电 B. 开关断路
C. 灯泡断路 D. 灯泡短路
【答案】B
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说
明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符合题
意。
19. 在探究串联电路电压特点时，某同学设计的电路如图所示。对于下列实验过程中出现的现象及分
析正确的是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

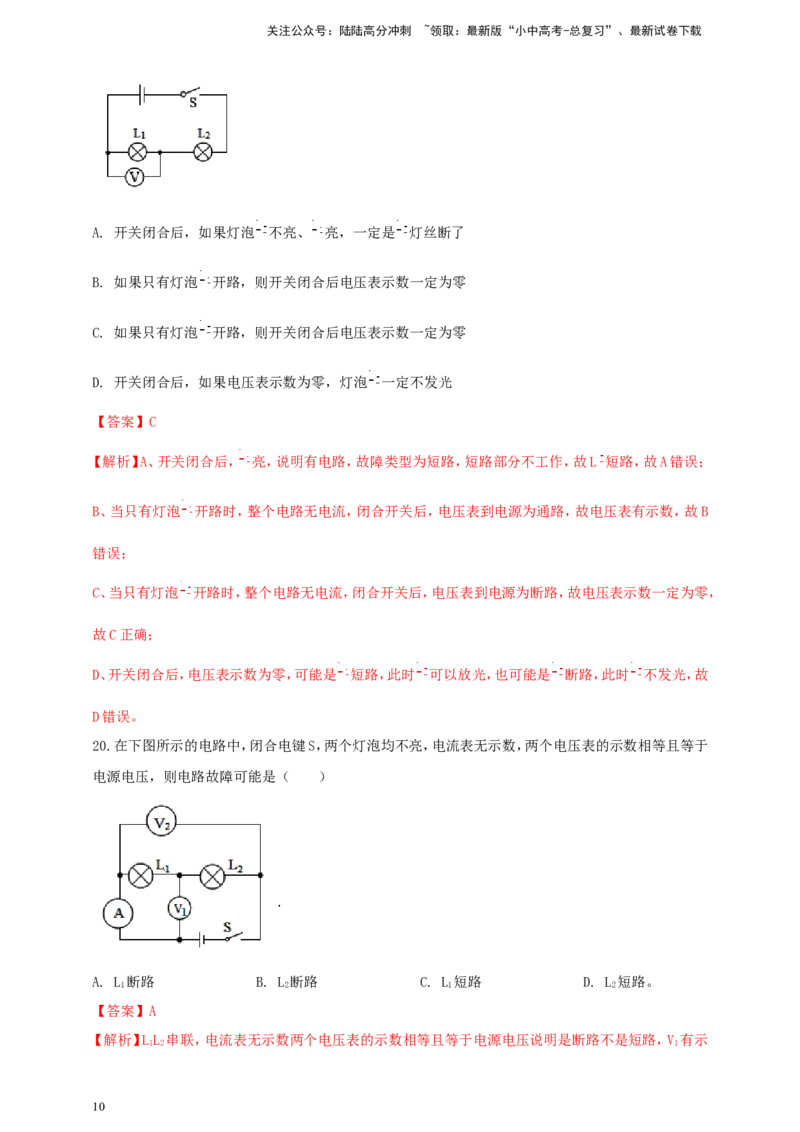

A. 开关闭合后，如果灯泡 不亮、 亮，一定是 灯丝断了
B. 如果只有灯泡 开路，则开关闭合后电压表示数一定为零
C. 如果只有灯泡 开路，则开关闭合后电压表示数一定为零
D. 开关闭合后，如果电压表示数为零，灯泡 一定不发光
【答案】C
【解析】A、开关闭合后， 亮，说明有电路，故障类型为短路，短路部分不工作，故L 短路，故A错误；
B、当只有灯泡 开路时，整个电路无电流，闭合开关后，电压表到电源为通路，故电压表有示数，故B
错误；
C、当只有灯泡 开路时，整个电路无电流，闭合开关后，电压表到电源为断路，故电压表示数一定为零，
故C正确；
D、开关闭合后，电压表示数为零，可能是 短路，此时 可以放光，也可能是 断路，此时 不发光，故
D错误。
20.在下图所示的电路中，闭合电键S，两个灯泡均不亮，电流表无示数，两个电压表的示数相等且等于
电源电压，则电路故障可能是（ ）
A. L 断路 B. L 断路 C. L 短路 D. L 短路。
1 2 1 2
【答案】A
【解析】LL 串联，电流表无示数两个电压表的示数相等且等于电源电压说明是断路不是短路，V 有示
1 2 1
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

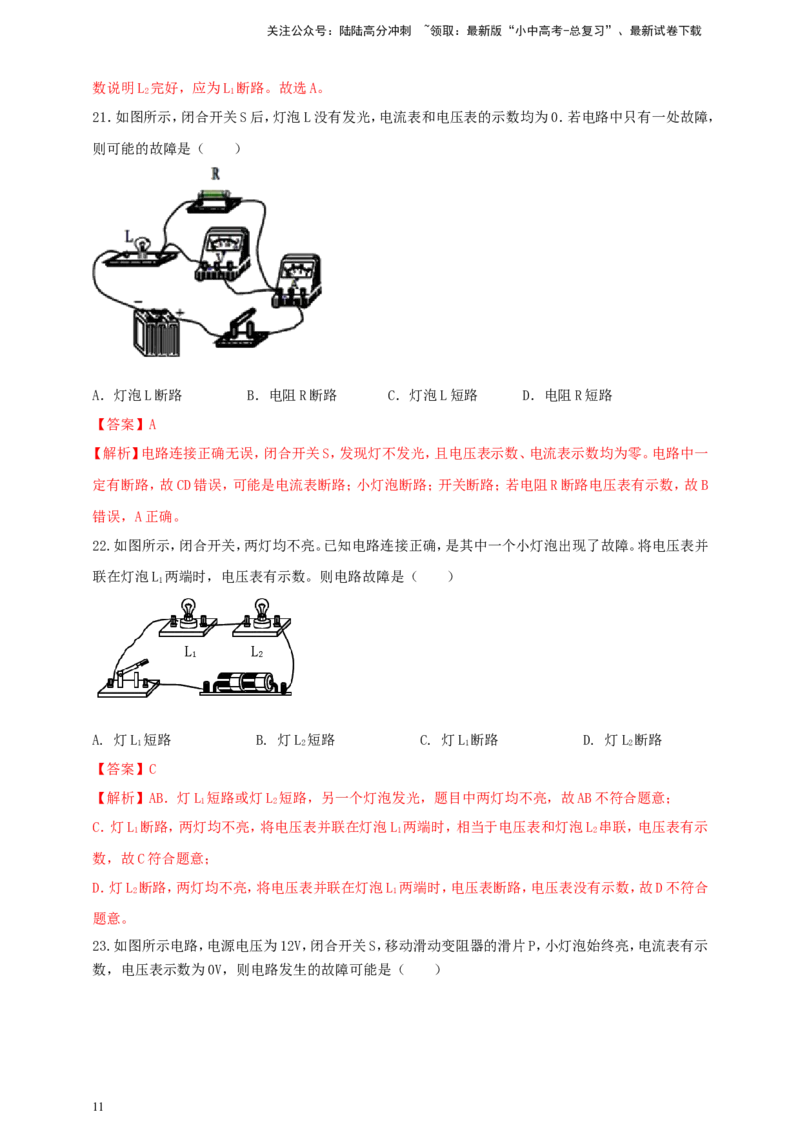

数说明L 完好，应为L 断路。故选A。
2 1
21．如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，
则可能的故障是（ ）
A．灯泡L断路 B．电阻R断路 C．灯泡L短路 D．电阻R短路
【答案】A
【解析】电路连接正确无误，闭合开关S，发现灯不发光，且电压表示数、电流表示数均为零。电路中一
定有断路，故CD错误，可能是电流表断路；小灯泡断路；开关断路；若电阻R断路电压表有示数，故B
错误，A正确。
22.如图所示，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡出现了故障。将电压表并
联在灯泡L 两端时，电压表有示数。则电路故障是（ ）
1
A. 灯L 短路 B. 灯L 短路 C. 灯L 断路 D. 灯L 断路
1 2 1 2
【答案】C
【解析】AB．灯L 短路或灯L 短路，另一个灯泡发光，题目中两灯均不亮，故AB不符合题意；
1 2
C．灯L 断路，两灯均不亮，将电压表并联在灯泡L 两端时，相当于电压表和灯泡L 串联，电压表有示
1 1 2
数，故C符合题意；
D．灯L 断路，两灯均不亮，将电压表并联在灯泡L 两端时，电压表断路，电压表没有示数，故D不符合
2 1
题意。
23.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示
数，电压表示数为0V，则电路发生的故障可能是（ ）
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
【答案】D
【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；
（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。与题中给出条件不
符合，所以电路发生的故障不可能是A选项；
（2）电流表断路，灯泡不亮，电流表没有示数。所以电路发生的故障不可能是B选项；
（3）滑动变阻器断路，灯泡不亮，电流表没有示数。所以电路发生的故障不可能是,C选项；
（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为
0V。所以电路发生的故障就是电压表断路。
24.在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，
且电压表、电流表示数均不变．下列判断正确的是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
【答案】B．
【解析】分析电路知，两只灯泡并联，电压表测并联电路的电压，电流表测L 的电流．并联电路的特点是：
2
各用电器工作状态互不影响．根据电流表、电压表在电路中特征来判断．
A．L 短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；
1
B．L 断路，L 支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意；
1 2
C．L 短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；
2
D．L 断路，则电压表直接测电源电压，示数不变，电流表示数为零．故D不符合题意．
2
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
