专题 18 电学微专题一（电路分析与设计、动态电路、电路
安全与极值）（练习）（原卷版）
目录
.........................................2
题型01 电路分析..............................................................2
题型02 电路设计..............................................................4
题型03 含滑动变阻器的动态电路................................................6
题型04 多开关动态电路.......................................................10
题型05 含敏感电阻的动态电路.................................................13
题型06 电路安全与电路极值...................................................17
...............................................24
................................................30
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
题型 01 电路分析
1．（多选）如图所示的电路，下列分析正确的是（ ）。
A．只闭合S 时，L 发光、L 不发光；
l 1 2
B．只闭合S 时，L 不发光、L 发光；
2 1 2
C．闭合S、S 时，L、L 并联，A 测L 电流；
l 2 1 2 2 2
D．闭合S、S 时，L、L 串联，A、A 示数相等
l 2 1 2 1 2
2.如图所示，要使灯泡L 和L 组成并联电路，应（ ）。
1 2
A．只闭合S B．只闭合S C．只闭合S 和S D．只闭合S 和S
2 3 1 3 2 3
3.如图所示，当S、S 都闭合时（ ）。
1 2
A．只有R接入电路 B．R和R接入电路，且R和R并联
3 2 3 2 3
C．R、R、R都接入电路，且它们并联 D．R、R、R都接入电路，且它们串联
1 2 3 1 2 3
4.如图所示，A、B、C、D是四个接线柱，要使L、L 串联，应用导线分别连接____两个接线柱；为了
1 2
防止电源短路，一定不能用导线连接_________两个接线柱。
5.在唐河县开展“创文明城市，人人参与”活动中，某学校LED显示屏中滚动播放“社会主义核心价
值观”内容。如图所示，当显示屏中的“谐”字部分未显示出来时，其他的LED灯仍能正常发光，由此可
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
知，显示屏的每个LED灯之间是 联的，因为它们彼此之间 （填“能”或“不能”）独立
工作。
6.如图所示，要使三个灯泡并联，应闭合开关 ，当只闭合S 时， 不发光。
1
7.如图是一个家用电吹风的简化电路图,其中M是电动机。电吹风正常工作时，开关与A和B接触时，
吹出的是 （选填“热风”或“冷风”）,此时电动机和电热丝 （选填“串联”或“并
联”）。
题型 02 电路设计
1.医院入口处的扫码测温系统工作时，若扫码为绿码，则开关S 闭合；若测温正常，则开关S 闭合，
1 2
只有当扫码为绿码且测温正常时，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是
（ ）。
A． B． C． D．
2.台灯的插头插在如图甲所示的插座上，插座上有一个开关和一个指示灯。若插座开关和指示灯分别
用S、L 表示，台灯的开关和灯泡分别用S、L 表示。小明断开或闭合S、S 时，记录现象如表。由小明
1 1 2 2 1 2
的记录可判断出关于L、L 的连接方式可能是图乙中的（ ）。
1 2
台灯
开关状态 插座指示灯（L）
1
（L）
2
闭合S，断开S 亮 不亮
1 2
闭合S，断开S 不亮 不亮
2 1
S 和S 都闭合 亮 亮
1 2
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B． C． D．
3.按要求将图中的各器件连成电路图，要求：L 与L 组成并联电路；S 控制L，S 同时控制L 与L。
1 2 1 1 2 1 2
4.请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡，电流表测L 电
1
流。
题型 03 含滑动变阻器的动态电路
1．（多选）在如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片由最右端向
左移动至中点的过程中（ ）。
A．灯泡的亮度不变 B．电流表的示数不变
C．电压表的示数变小 D．电路的总功率变大
2．（多选）如图所示，电源电压为U保持不变，阻值为R的定值电阻和最大阻值为R的滑动变阻器
1 2

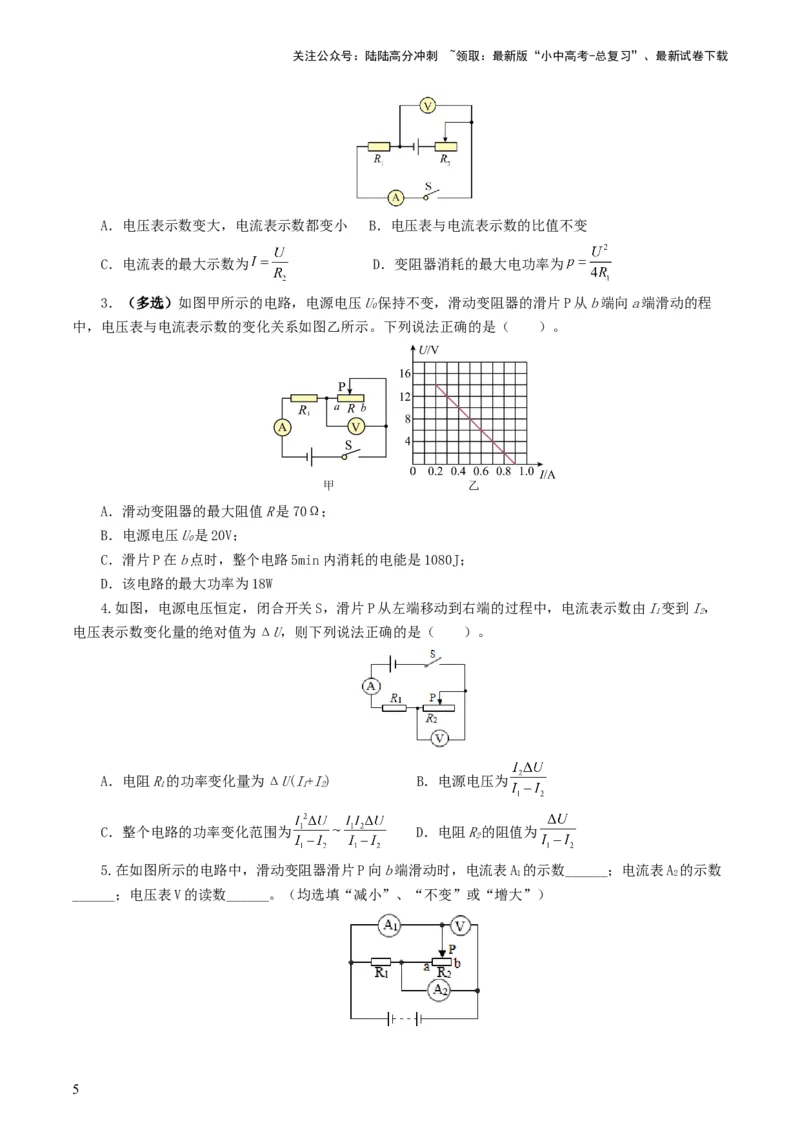

串联。当S闭合，滑片从最左端向右端滑动的过程中，则下列说法正确的是（ ）。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．电压表示数变大，电流表示数都变小 B．电压表与电流表示数的比值不变
C．电流表的最大示数为 D．变阻器消耗的最大电功率为
3．（多选）如图甲所示的电路，电源电压U保持不变，滑动变阻器的滑片P从b端向a端滑动的程
0
中，电压表与电流表示数的变化关系如图乙所示。下列说法正确的是（ ）。
A．滑动变阻器的最大阻值R是70Ω；
B．电源电压U是20V；
0
C．滑片P在b点时，整个电路5min内消耗的电能是1080J；
D．该电路的最大功率为18W
4.如图，电源电压恒定，闭合开关S，滑片P从左端移动到右端的过程中，电流表示数由I变到I，
1 2
电压表示数变化量的绝对值为ΔU，则下列说法正确的是（ ）。
A．电阻R的功率变化量为ΔU(I+I) B．电源电压为
1 1 2
C．整个电路的功率变化范围为 D．电阻R的阻值为
2
5.在如图所示的电路中，滑动变阻器滑片P向b端滑动时，电流表A 的示数______；电流表A 的示数
1 2
______；电压表V的读数______。（均选填“减小”、“不变”或“增大”）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
6.如图甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器的滑片，使其从最右端向左
滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图象，则电源电压为
V，滑动变阻器的最大阻值为______Ω，小灯泡正常发光时的电阻为______Ω。
题型 04 多开关动态电路
1.如图所示电路，电源电压不变，当开关S 闭合、S 断开时，电流表示数为0.3A，电压表示数为9V；
1 2
若将两表互换位置，并同时闭合S 和S 时，电流表示数为0.5A。则下列说法中错误的是（ ）。
1 2
A．电压表示数仍为9V B．R的阻值为18Ω
1
C．R的阻值为45Ω D．R消耗的功率为6.75W
2 2
2．（多选）如图所示电路中，电源电压保持不变。只闭合开关 ，移动滑动变阻器的滑片，使电路
中电流达到最小值，此时电流表示数为0.15A，电压表的示数为3V，只闭合开关S，移动滑片至滑动变阻
2
器的中点c处时，电压表的示数为5V，此时电阻R的电功率为0.5W。下列说法中正确的是（ ）。
2
A．电阻R的阻值是20 ；
1
B．电源电压是9V；
C．滑动变阻器R的最大阻值是10 ；
3
D．当开关S、S、S 都闭合时，电路消耗的总功率是2.52W
1 2 3
3.在图所示的电路中，电源电压保持不变，闭合开关S、S，两灯都发光，当把开关S 断开时，灯泡
1 2 2
L 的亮度及电流表示数变化的情况是（ ）。
1
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．L 亮度不变，电流表示数变小 B．L 亮度不变，电流表示数不变
1 1
C．L 变亮，电流表示数不变 D．L 变亮，电流表示数变小
1 1
4.如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R 的电流与电压关系的图
1
象．当只闭合S、S 时，电压表示数为2V；当只闭合S、S 时，电压表示数为4V。则电源电压U=_____V，
1 2 2 3
R=_____Ω。
2
5.如图（甲）是小灯泡L和电阻R的电流随电压变化图象，将它们按图（乙）所示接入电路中，只闭
合开关S，小灯泡的实际功率为1W，则电路电源电压为_____V；再闭合开关S，电流表示数变化了
1
_____A，此时电路lmin消耗的总电能为_____J。
题型 05 含敏感电阻的动态电路
1.为防控新冠疫情，进入公共场所必须接受体温检测，使用的电子测温仪及原理图如图所示，其电源
电压保持不变，R是热敏电阻，R为定值电阻。测温时，图乙中显示仪的示数随体温升高而增大，下列分
0
析正确的是（ ）。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．图乙中的显示仪相当于电流表 B．R阻值变小，测相同体温，显示仪示数变大
0
C．热敏电阻R的阻值随着温度的升高而减小 D．被测体温越高，整个电路的电功率越大
2.电梯超载报警器工作原理示意图如图所示，R为定值电阻，压敏电阻R的阻值随着压力的增大而减
0
小，A为电流表，其示数超过设定值时自动报警。电梯处于运行状态，开关S闭合，有人进入电梯后（
）。
A．电流表示数变小，R和R的总电功率变大 B．电流表示数变小，R和R的总电功率变小
0 0
C．电流表示数变大，R和R的总电功率变大 D．电流表示数变大，R和R的总电功率变小
0 0
3.酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示。R为“气
1
敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R为定值电阻，阻值为60Ω，电
2
源电压恒为12V。若酒精气体浓度≥0.2mg/mL时，则判定被检者为酒驾，以下说法正确的是（ ）。
A．被检者的酒精气体浓度越高，电流表示数越小；
B．电流表的示数为0.12A时，判定被检者为酒驾；
C．电压表示数为3V时，R消耗的电功率为0.45W；
2
D．被检者酒精气体浓度为0.2mg/mL时，电压表的示数是4V
4.如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连
接，滑杆可以绕固定轴转动、另一端固定着一个浮子。从电路连接方式可分析出，此油量表实际上是一个
_______（选填“电流表”或“电压表”）。当油箱中的油量减少时，油面下降，浮子随液面落下，带动
滑杆使滑动变阻器接入电路的电阻变_______，从而使油量表的示数_______（选填“变大”、“不变”或
“变小”），定值电阻R的作用是_______。
0
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
5.如图所示是某同学设计的压力计电路原理图，当闭合开关S，A板受到向下的压力增大时，R接入电
2
路的阻值______（填“增大”或“减小”），滑动变阻器中电流______（填“增大”或“减小”）。为实
现压力增大，电表示数增大，应把______表改装为压力计。
6.初一年级男同学小刚对体质健康测试中的坐位体前屈项目非常感兴趣。他利用家中器材自制了一个
坐位体前屈项目测试仪，原理图如图所示，电源的电压6V，R的电阻为30Ω。其中电阻丝R粗细均匀，总
1 2
长度为30cm，推挡板P在B端时，坐位体前屈成绩为0，电流表的示数为“0.05A”。推挡板P在A端时，
坐位体前屈成绩为30cm。
（1）如原理图所示：电压表此时测量 ______的电压（选填“AB段”“AP段”或“BP段”）；
（2）求电阻R的阻值；( )
2
（3）求推动挡板P到A端时电压表示数；( )
（4）国家体质标准中初一年级男生坐位体前屈成绩大于14.8cm为优秀。小刚进行测试时电压表示数
为3V时。请计算判断小刚同学成绩是否达到优秀？( )
题型 06 电路安全与电路极值
1.图甲所示电路中灯泡的额定电压为12V。闭合开关，将滑片P从最右端滑到最左端的过程中，两电
表示数关系如图乙所示。则（ ）。
A．灯泡的额定功率为12W B．滑动变阻器的最大阻值为10Ω
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．电路的最小总功率为2W D．灯泡正常发光时的电阻为2Ω
2．（多选）如图所示，电源电压U=4.5V、R=5Ω、R的最大阻值是20Ω，又知道电流表的量程为
1 2
0~0.6A，电压表的量程为0~3V。移动滑动变阻器的滑片时，为保证各电路元件的安全，则下列说法中正确
的是（ ）。
A．电路中的最小电流为0.18A B．电路中的最大电流为0.6A
C．R接入电路中的最小阻值为2.5Ω D．R接入电路中的最大阻值为20Ω
2 2
3.如图甲所示电路中，R为定值电阻，R为滑动变阻器。闭合开关S，将滑动变阻器的滑片从a端滑至
0 1
b端，将滑动变阻器消耗的电功率与电流关系的绘制成如图乙的图像。则下列判断（ ）。
①该电路的最大电流是1A；
②该滑动变阻器的最大阻值是50Ω；
③该过程中电压表的示数可达10V；
④R的功率变化范围为0.4~14.4W。
0
A．只有①③正确 B．只有②③④正确
C．只有②④正确 D．只有①②③正确
4.如图所示，电路电源电压不变，滑动变阻器为“20Ω 0.5A”、小灯泡的额定电压为6V，电流表的
量程为“0～0.6A”，只闭合开关S 时，小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合
2
开关S，电流表的示数为0.5A，闭合开关S、S，在电路安全情况下，下列说法不正确的是（ ）。
1 1 2
A．小灯泡的额定功率为1.2W；
B．电路功率最小时工作10s所消耗的电能为18J；
C．电路的最大功率为3.6W；
D．滑动变阻器连入的阻值范围是15Ω～20Ω
5.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压
表示数随电流表示数变化的图象如图乙所示。
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
甲 乙
(1)图乙中_______(填“dc”或“ec”)表示电压表V 的示数随电流表示数变化的图象；
2
(2)该过程中电路的总功率最大值为________W。
6.如图所示，电源电压保持不变，小灯泡标有“6V ？W”，其电阻不随温度变化，电流表的量程为
0~3A。当开关S、S 闭合时，滑片P在a端时电压表示数为U，电流表示数为I；滑片P在b端时电压表示
2 1 1
数为U，电流表示数为I，此时R消耗的电功率为P。当开关S、S、S 闭合时，灯泡恰好正常发光。当
2 2 2 2 2 3
开关S、S、S、S 闭合时，R消耗的电功率为P'，P∶P'=25∶121，U∶U=11∶9，R=10Ω。电源电压
1 2 3 2 2 2 2 1 2 2
为________V；小灯泡电阻R和R的电阻之比R∶R=________；当开关S、S、S、S 闭合时，电路消耗的
L 2 L 2 1 2 3
总功率最小为________W。
7.如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48Ω，电流表量程为0～0.6A，小灯泡标
有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S 和S 都闭合时，调节滑动变阻器的滑片，使电
1 2
路中的总功率最小且为6W，定值电阻R的阻值为______Ω；当只闭合S时，要确保电路中各元件安全滑动
1
变阻器接入电路的最小阻值为______Ω。
1. （2023·衡阳）喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求
是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）。
A. B. C. D.
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
2. （2023·大连）下列各电路中，电源电压不变。先闭合开关S，再闭合开关 ，电流表示数不变的
是（ ）。
A. B.
C. D.
3. （2023·本溪、辽阳、葫芦岛）如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围
内调节的过程中，下列说法正确的是（ ）。
A. 电流表 示数不变；
B. 电压表V示数变小；
C. 电流表 示数与电流表 示数之差变小；
D. 电压表V示数与电流表 示数的乘积变大
4. （2023·聊城）如图所示，是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一
光敏电阻R的电路，其中电源电压恒定， 为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的
阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中
正确的是（ ）。
A. 光敏电阻R的阻值随光照强度的减弱而增大；
B. 烟雾越浓，电流表示数越小；
C. 烟雾越浓，电压表示数越小；
D. 若要提高警报灵敏度，可以适当增大 的阻值
5. （2023·上海）R与R此时接入电路中的阻值相同，S 断开，S 闭合；求下列操作中，一定可以使
1 2 1 2
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电流表示数变大的是（ ）。
A. 闭合 ，断开 B. 闭合 ，向右滑动滑片P
C. 减小电源电压，闭合 D. 增大电源电压，向右滑动滑片P
6. （2023·锦州）（多选）如图甲所示电路，电源电压保持不变，闭合开关S、S ，断开S ，滑动变
1 2
阻器R的滑片从最右端向左滑动到某点时，小灯泡正常发光；保持滑动变阻器R的滑片位置不变，闭合开
1 1
关S、S ，断开S ，再将滑动变阻器R的滑片继续向左滑动到最左端；两次电流表示数与电压表示数关系
2 1 1
图像如图乙所示：下列说法中正确的是（ ）。
A. 定值电阻R 阻的值是10Ω B. 电源电压是6V
2
C. 小灯泡的额定功率是3W D. 滑动变阻器R最大阻值是25Ω
1
7. （2023·临沂）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑片由最右端
向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（ ）。
A. a是灯泡的U-I图线 B. 灯泡电阻的最小值为
C. R的最大阻值为 D. 电路的最大功率为1.2W
8. （2023·通辽）（多选）如图所示，电源电压不变，定值电阻 ，小灯泡标有“6V 3W”
字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器的滑片P从阻值最大处移动到
某一位置时，滑动变阻器连入电路中的阻值减小了12 ，电流表示数变化了0. 1A，此时小灯泡恰好正常
发光。在保证电路安全的情况下，下列说法正确的是（ ）。
13关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A. 滑动电阻器的最大阻值为48 B. 电源电压为12V
C. 所有开关闭合后，滑动变阻器的最大功率为33. 6W D. 电路消耗的最小功率为9. 6W
9. （2023·锦州）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，电
流表A 示数_________。电压表V与电流表A 示数的比值_________。（以上两空均选填“变大”、“变
1 2
小”或“不变”）
1. （2023·江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器 的滑片P向右移
动，下列说法正确的是（ ）。
A. A的示数变大，V 的示数不变 B. A 的示数变大，V 的示数变大
1 2
C. V 的示数与V 的示数之和不变 D. V 的示数与A的示数之比变小
1 2 2
2. （2023·泰安）如图所示的电路中，电源电压U恒定，灯泡L上标有“2.5V 1.25W”字样（忽略温
度对灯丝电阻的影响），定值电阻 阻值为15Ω，滑动变阻器 的规格为“20Ω 1A”，电流表量程为
0~0.6A，电压表量程为0~3V。闭合开关 ，断开开关 、 ，在确保电路各元件安全的情况下，滑动变
阻器接入电路的最小阻值为 ，当滑动变阻器滑片移至中点时，电流表示数为0.3A；闭合开关 、 、
，在确保电路各元件安全的情况下，滑动变阻器在电路中消耗的最大功率为P，定值电阻 在10s内产
生的热量为Q。下列说法中（ ）。
14关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
① ② ③ ④
A. 只有①④正确 B. 只有①③正确 C. 只有②③正确 D. 只有②③④正确
3. （2023·枣庄）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑向a点
的过程中，两个电压表示数随电流表示数变化的图像如图乙所示。
（1）图乙中__________（选填“dc”或“ec”）表示电压表V 的示数随电流表示数变化的图像；
1
（2）该电路消耗的最大总功率与最小总功率之比为__________。
4．图甲中标有“ ”字样小灯泡的电流电压关系如图乙所示。定值电阻 。 由三段材料
不同、横截面积相同的均匀直导体 、 、 连接而成（总长度为35 ），其中一段是铜导体，其
电阻可忽略不计，另两段导体的阻值与自身长度成正比， 是与 接触良好并能移动的滑动触头。小灯泡
正常发光时电阻为________ ；若只闭合 、 时，电流表示数 与 向左移动距离 之间的关系如图丙
所示，导体 间电阻为________ ；若只闭合 与 ，为确保灯丝不被烧坏，滑片 向左移动距离 的
变化范围___________。
15关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
