专项训练
电学与电磁学作图——三年（2021—2023）中考真题分项精编
一、作图题

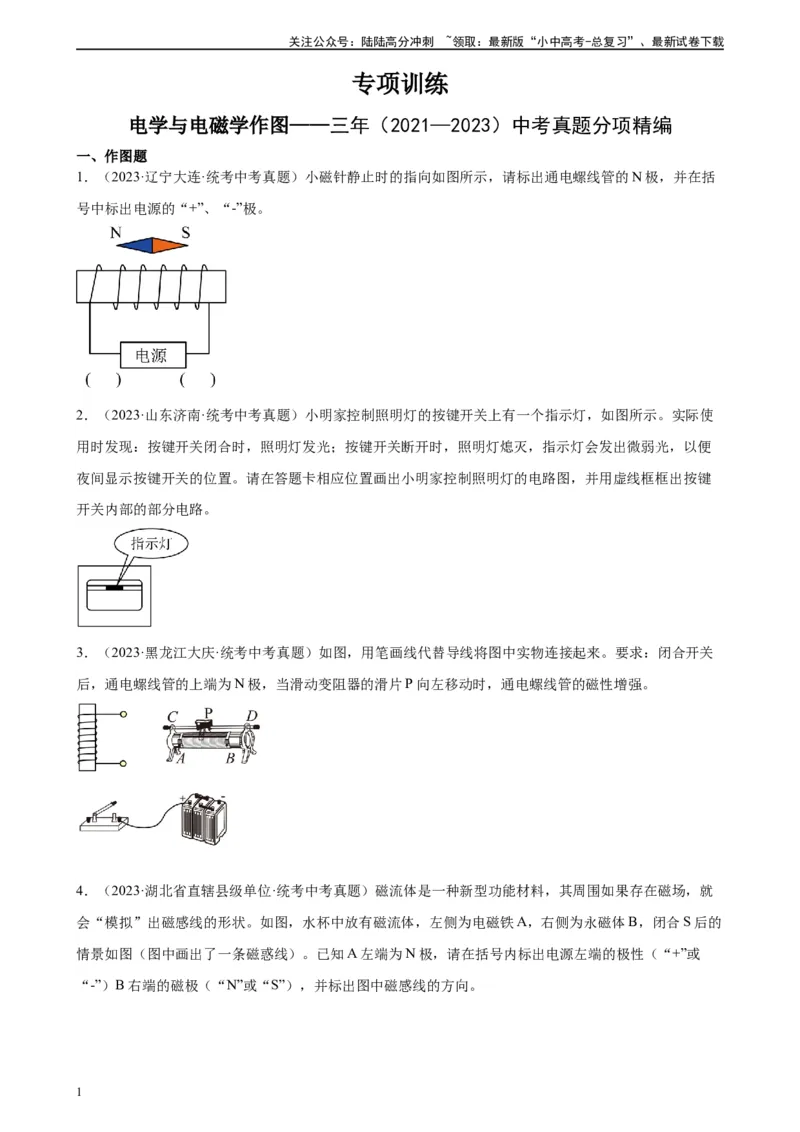

1．（2023·辽宁大连·统考中考真题）小磁针静止时的指向如图所示，请标出通电螺线管的N极，并在括
号中标出电源的“+”、“-”极。
2．（2023·山东济南·统考中考真题）小明家控制照明灯的按键开关上有一个指示灯，如图所示。实际使
用时发现：按键开关闭合时，照明灯发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便
夜间显示按键开关的位置。请在答题卡相应位置画出小明家控制照明灯的电路图，并用虚线框框出按键
开关内部的部分电路。
3．（2023·黑龙江大庆·统考中考真题）如图，用笔画线代替导线将图中实物连接起来。要求：闭合开关
后，通电螺线管的上端为N极，当滑动变阻器的滑片P向左移动时，通电螺线管的磁性增强。
4．（2023·湖北省直辖县级单位·统考中考真题）磁流体是一种新型功能材料，其周围如果存在磁场，就
会“模拟”出磁感线的形状。如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的
情景如图（图中画出了一条磁惑线）。已知A左端为N极，请在括号内标出电源左端的极性（“+”或
“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

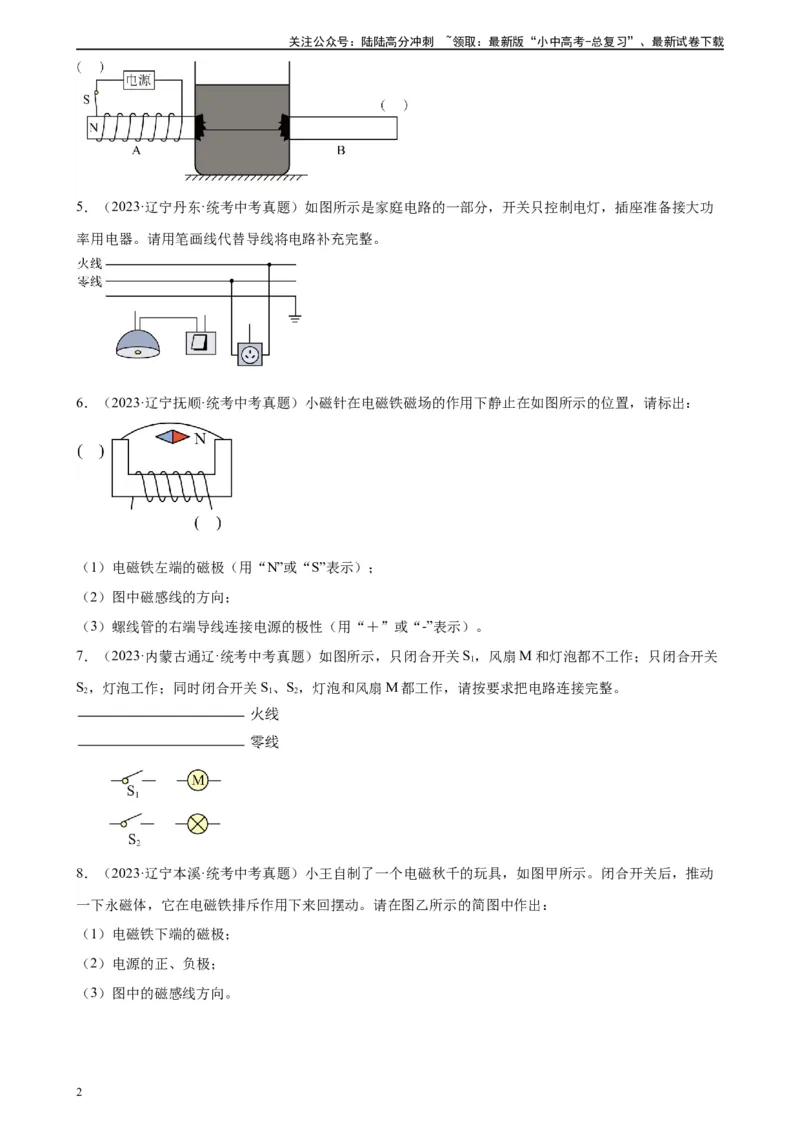

5．（2023·辽宁丹东·统考中考真题）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功
率用电器。请用笔画线代替导线将电路补充完整。
6．（2023·辽宁抚顺·统考中考真题）小磁针在电磁铁磁场的作用下静止在如图所示的位置，请标出：
（1）电磁铁左端的磁极（用“N”或“S”表示）；
（2）图中磁感线的方向；
（3）螺线管的右端导线连接电源的极性（用“＋”或“-”表示）。
7．（2023·内蒙古通辽·统考中考真题）如图所示，只闭合开关S，风扇M和灯泡都不工作；只闭合开关
1
S，灯泡工作；同时闭合开关S、S，灯泡和风扇M都工作，请按要求把电路连接完整。
2 1 2
8．（2023·辽宁本溪·统考中考真题）小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动
一下永磁体，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
（3）图中的磁感线方向。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

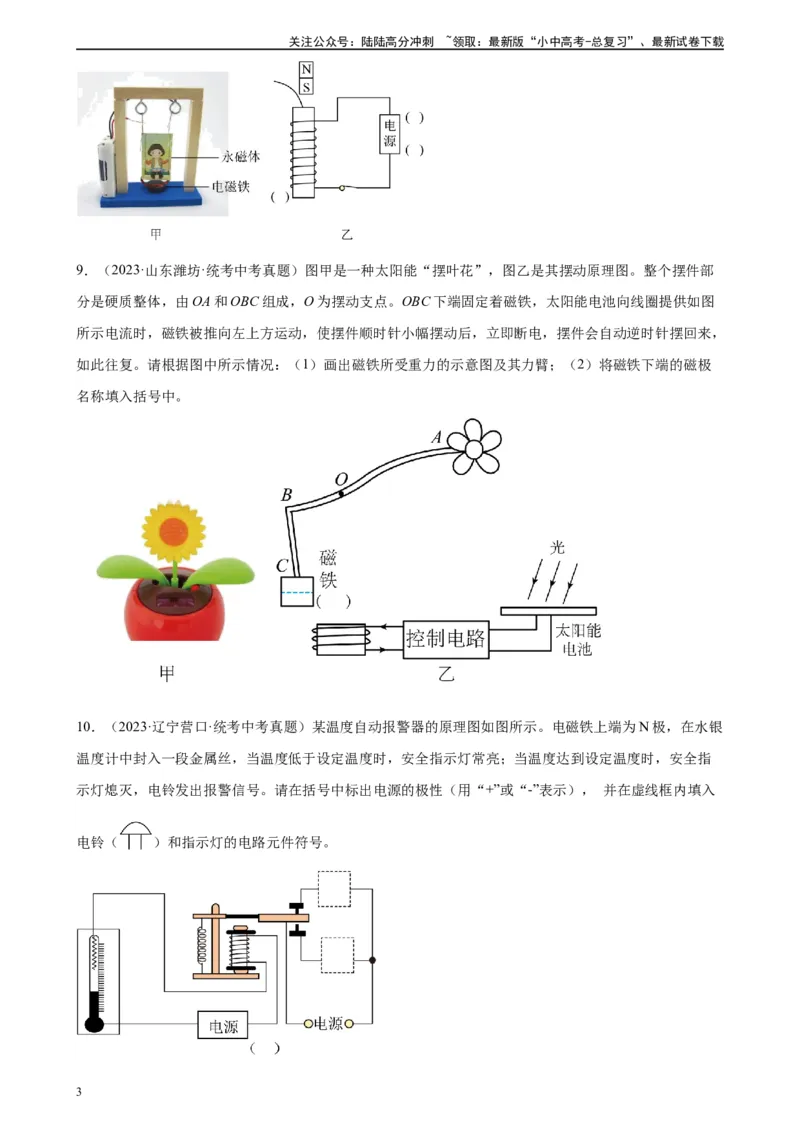

9．（2023·山东潍坊·统考中考真题）图甲是一种太阳能“摆叶花”，图乙是其摆动原理图。整个摆件部
分是硬质整体，由OA和OBC组成，O为摆动支点。OBC下端固定着磁铁，太阳能电池向线圈提供如图
所示电流时，磁铁被推向左上方运动，使摆件顺时针小幅摆动后，立即断电，摆件会自动逆时针摆回来，
如此往复。请根据图中所示情况：（1）画出磁铁所受重力的示意图及其力臂；（2）将磁铁下端的磁极
名称填入括号中。
10．（2023·辽宁营口·统考中考真题）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银
温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全指
示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框内填入
电铃（ ）和指示灯的电路元件符号。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

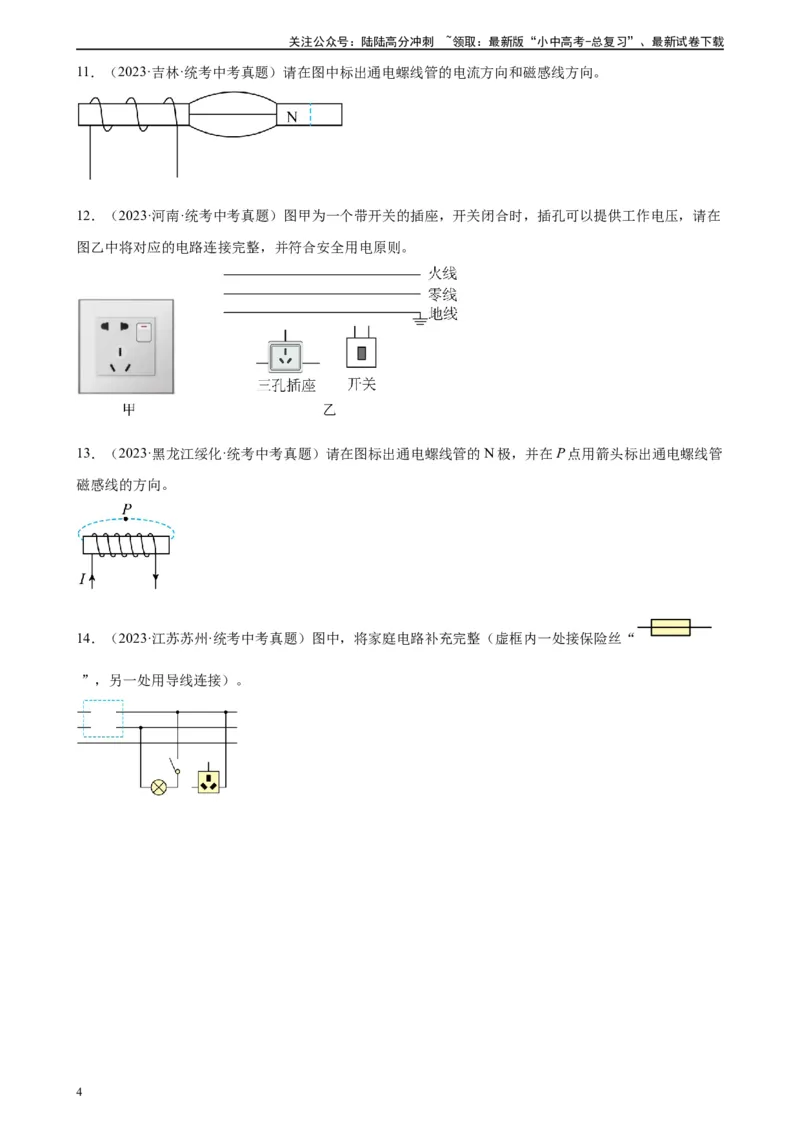

11．（2023·吉林·统考中考真题）请在图中标出通电螺线管的电流方向和磁感线方向。
12．（2023·河南·统考中考真题）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在
图乙中将对应的电路连接完整，并符合安全用电原则。
13．（2023·黑龙江绥化·统考中考真题）请在图标出通电螺线管的N极，并在P点用箭头标出通电螺线管
磁感线的方向。
14．（2023·江苏苏州·统考中考真题）图中，将家庭电路补充完整（虚框内一处接保险丝“
”，另一处用导线连接）。
