专项训练
光学作图——三年（2021—2023）中考真题分项精编

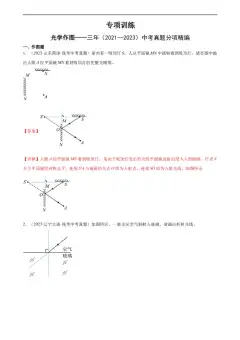

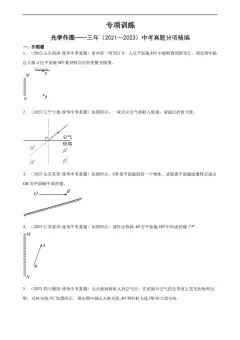

一、作图题
1．（2023·山东菏泽·统考中考真题）室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。请在图中画
出人眼A经平面镜MN看到吸顶灯的完整光路图。
2．（2023·辽宁大连·统考中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
3．（2023·山东东营·统考中考真题）如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出
OB在平面镜中成的像。
4．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面镜MN中所成的像 。
5．（2023·四川德阳·统考中考真题）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反
射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

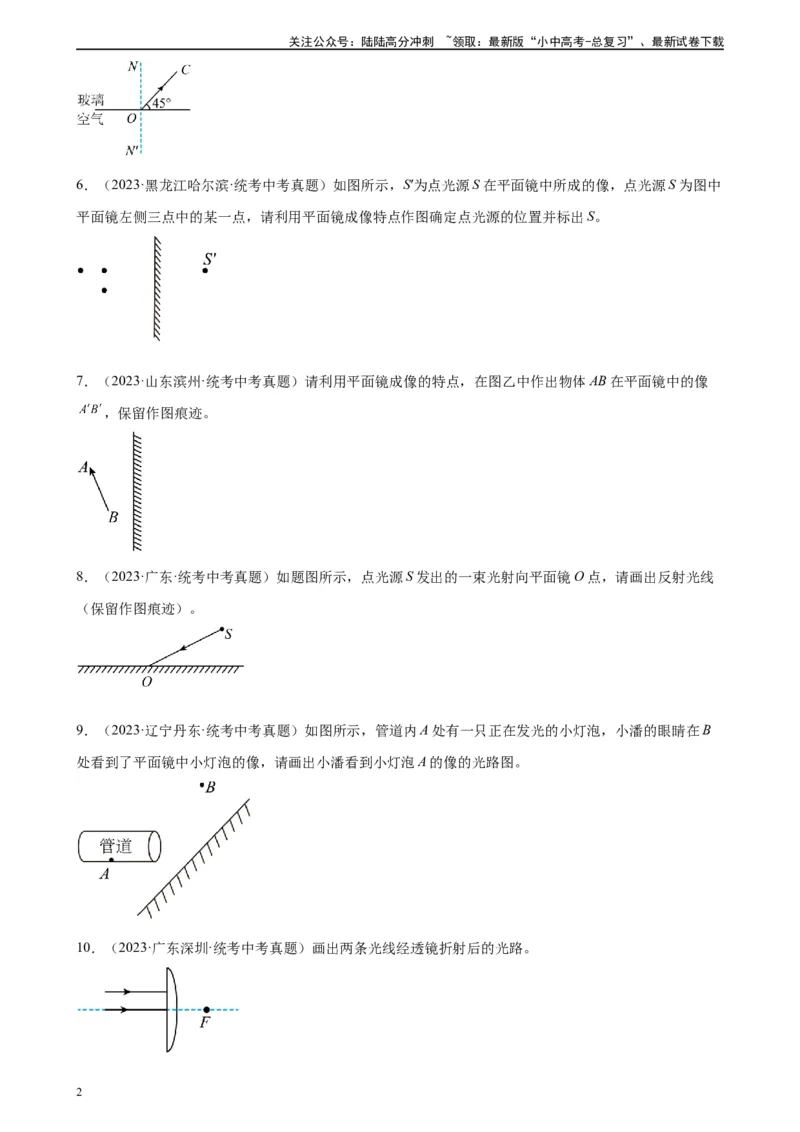

6．（2023·黑龙江哈尔滨·统考中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中
平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。
7．（2023·山东滨州·统考中考真题）请利用平面镜成像的特点，在图乙中作出物体AB在平面镜中的像
，保留作图痕迹。
8．（2023·广东·统考中考真题）如题图所示，点光源S发出的一束光射向平面镜O点，请画出反射光线
（保留作图痕迹）。
9．（2023·辽宁丹东·统考中考真题）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B
处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
10．（2023·广东深圳·统考中考真题）画出两条光线经透镜折射后的光路。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

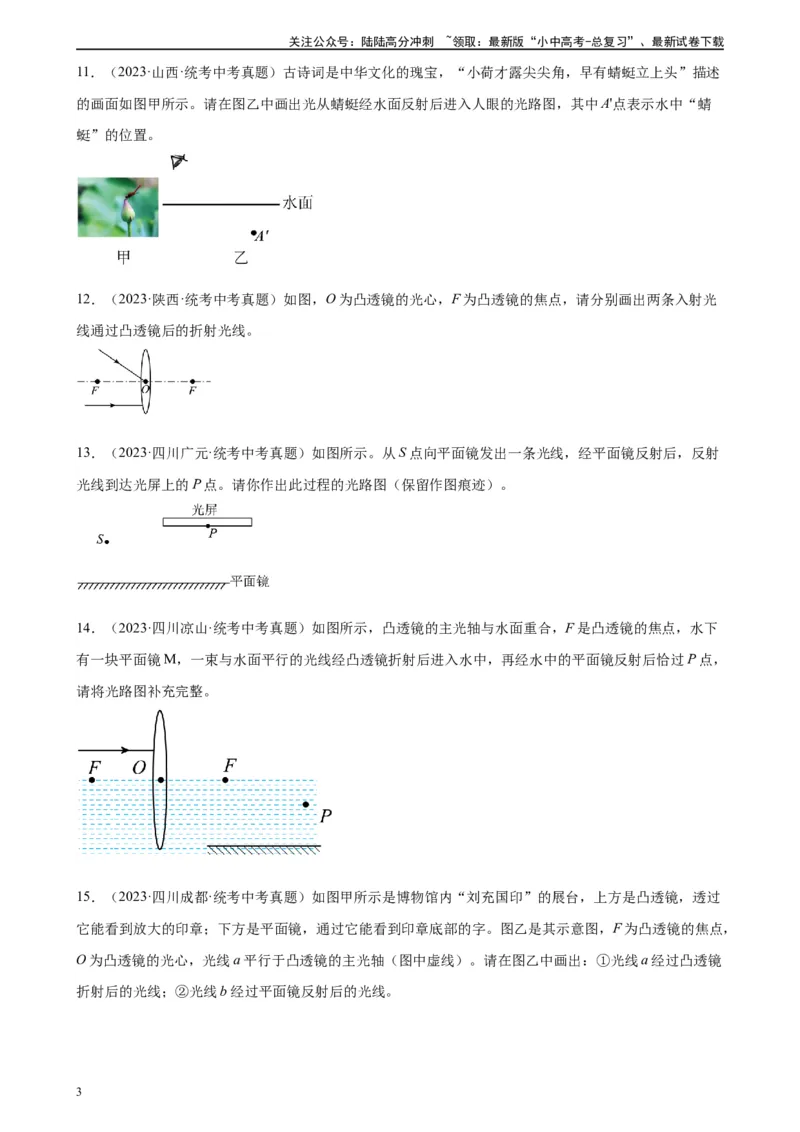

11．（2023·山西·统考中考真题）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述
的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻
蜓”的位置。
12．（2023·陕西·统考中考真题）如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光
线通过凸透镜后的折射光线。
13．（2023·四川广元·统考中考真题）如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射
光线到达光屏上的P点。请你作出此过程的光路图（保留作图痕迹）。
14．（2023·四川凉山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下
有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，
请将光路图补充完整。
15．（2023·四川成都·统考中考真题）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过
它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，
O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：①光线a经过凸透镜
折射后的光线；②光线b经过平面镜反射后的光线。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
