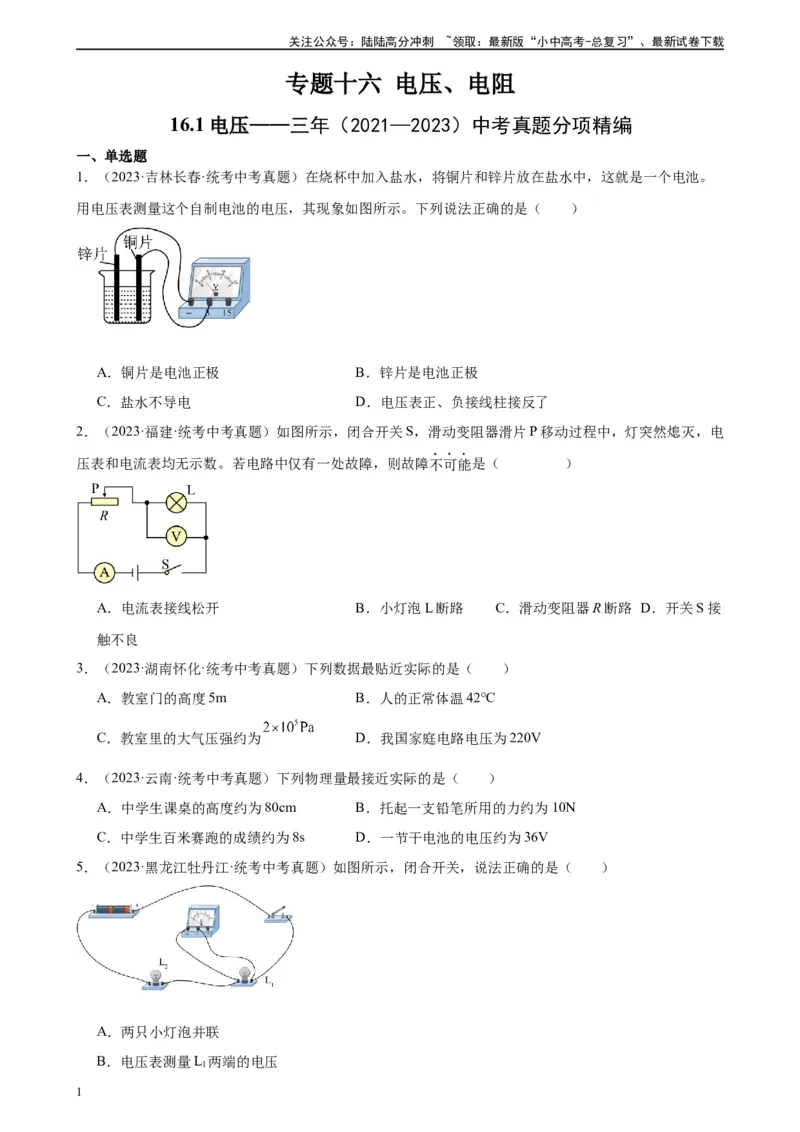

专题十六 电压、电阻
16.1电压——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·吉林长春·统考中考真题）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。
用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是（ ）
A．铜片是电池正极 B．锌片是电池正极
C．盐水不导电 D．电压表正、负接线柱接反了
2．（2023·福建·统考中考真题）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电
压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开 B．小灯泡L断路 C．滑动变阻器R断路 D．开关S接
触不良
3．（2023·湖南怀化·统考中考真题）下列数据最贴近实际的是（ ）
A．教室门的高度5m B．人的正常体温42℃
C．教室里的大气压强约为 D．我国家庭电路电压为220V
4．（2023·云南·统考中考真题）下列物理量最接近实际的是（ ）
A．中学生课桌的高度约为80cm B．托起一支铅笔所用的力约为10N
C．中学生百米赛跑的成绩约为8s D．一节干电池的电压约为36V
5．（2023·黑龙江牡丹江·统考中考真题）如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L 两端的电压
1
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．若L 不发光，一定是L 断路
1 1
D．若L 不发光，电压表一定无示数
2

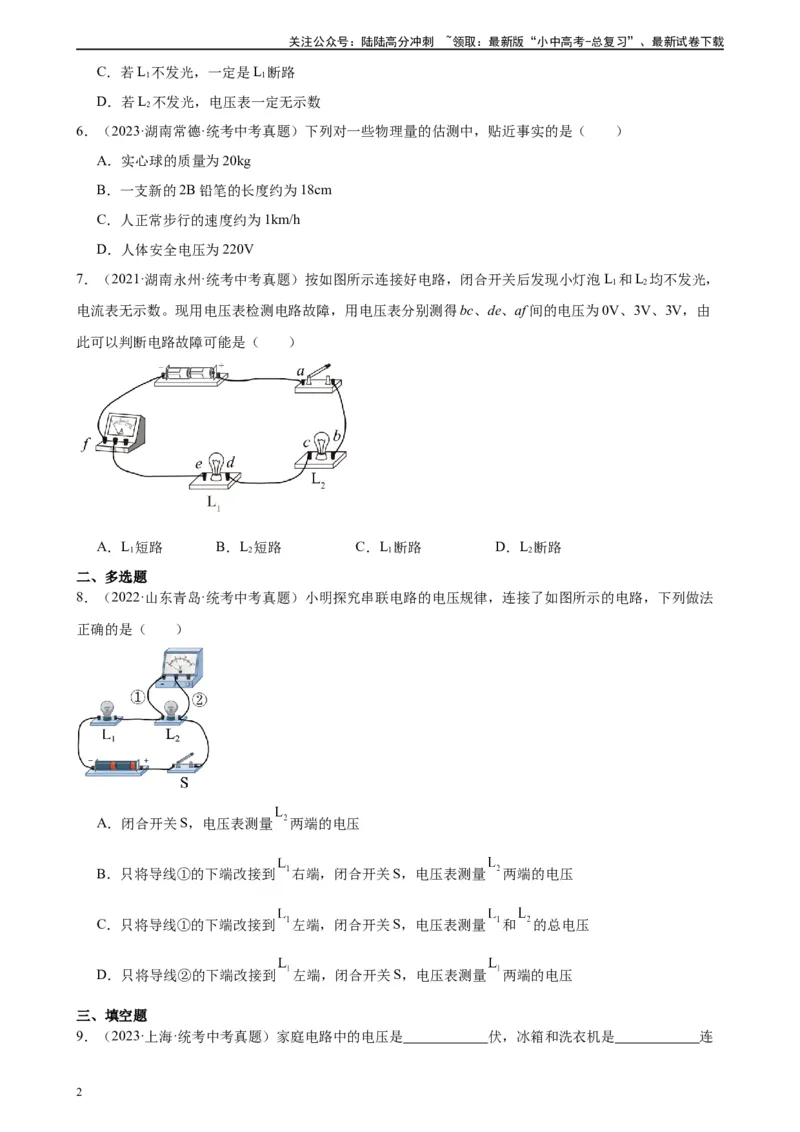

6．（2023·湖南常德·统考中考真题）下列对一些物理量的估测中，贴近事实的是（ ）
A．实心球的质量为20kg
B．一支新的2B铅笔的长度约为18cm
C．人正常步行的速度约为1km/h
D．人体安全电压为220V
7．（2021·湖南永州·统考中考真题）按如图所示连接好电路，闭合开关后发现小灯泡L 和L 均不发光，
1 2
电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由
此可以判断电路故障可能是（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
二、多选题
8．（2022·山东青岛·统考中考真题）小明探究串联电路的电压规律，连接了如图所示的电路，下列做法
正确的是（ ）
A．闭合开关S，电压表测量 两端的电压
B．只将导线①的下端改接到 右端，闭合开关S，电压表测量 两端的电压
C．只将导线①的下端改接到 左端，闭合开关S，电压表测量 和 的总电压
D．只将导线②的下端改接到 左端，闭合开关S，电压表测量 两端的电压
三、填空题
9．（2023·上海·统考中考真题）家庭电路中的电压是 伏，冰箱和洗衣机是 连
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
接的，电梯上行过程中，电梯的重力势能在 。

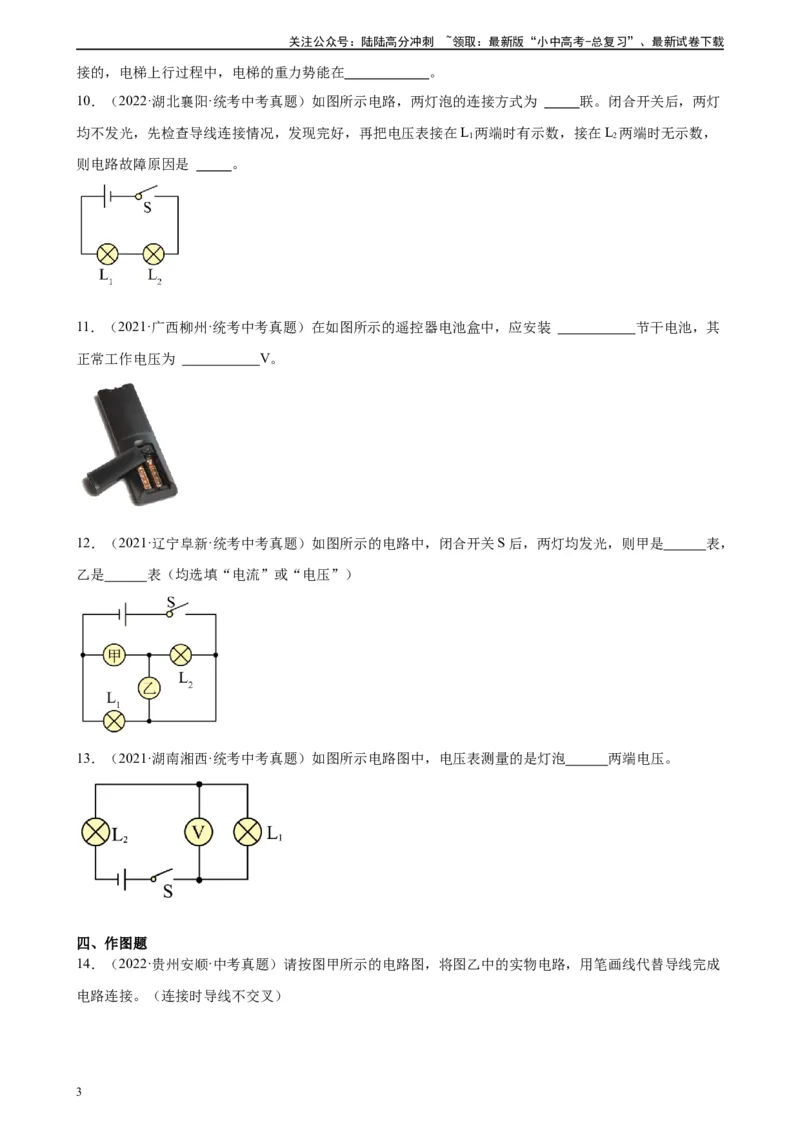

10．（2022·湖北襄阳·统考中考真题）如图所示电路，两灯泡的连接方式为 联。闭合开关后，两灯
均不发光，先检查导线连接情况，发现完好，再把电压表接在L 两端时有示数，接在L 两端时无示数，
1 2
则电路故障原因是 。
11．（2021·广西柳州·统考中考真题）在如图所示的遥控器电池盒中，应安装 节干电池，其
正常工作电压为 V。
12．（2021·辽宁阜新·统考中考真题）如图所示的电路中，闭合开关S后，两灯均发光，则甲是 表，
乙是 表（均选填“电流”或“电压”）
13．（2021·湖南湘西·统考中考真题）如图所示电路图中，电压表测量的是灯泡 两端电压。
四、作图题
14．（2022·贵州安顺·中考真题）请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成
电路连接。（连接时导线不交叉）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
五、实验题
15．（2023·湖北恩施·统考中考真题）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后，灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说
明一种判断方法及故障产生的原因： 。
