专题十六 电压、电阻
16.2串并联电路中电压的规律——三年（2021—2023）中考真题分项精
编
一、单选题

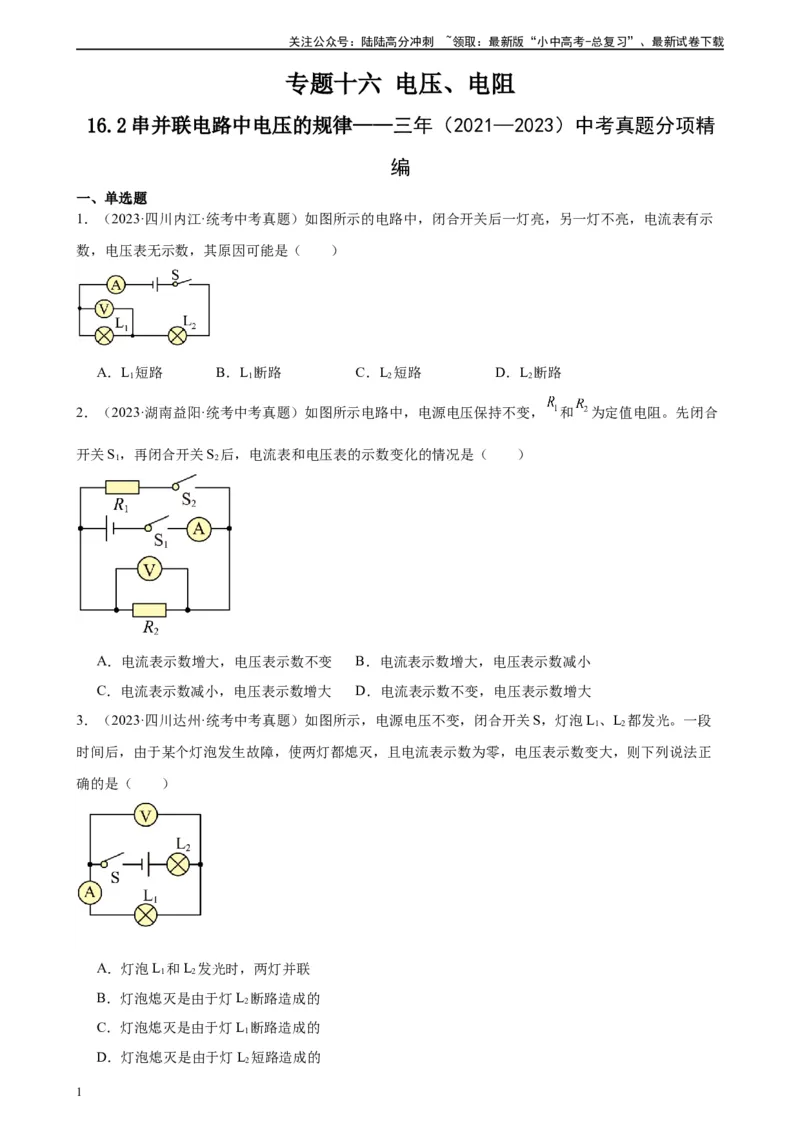

1．（2023·四川内江·统考中考真题）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示
数，电压表无示数，其原因可能是（ ）
A．L 短路 B．L 断路 C．L 短路 D．L 断路
1 1 2 2
2．（2023·湖南益阳·统考中考真题）如图所示电路中，电源电压保持不变， 和 为定值电阻。先闭合
开关S，再闭合开关S 后，电流表和电压表的示数变化的情况是（ ）
1 2
A．电流表示数增大，电压表示数不变 B．电流表示数增大，电压表示数减小
C．电流表示数减小，电压表示数增大 D．电流表示数不变，电压表示数增大
3．（2023·四川达州·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光。一段
1 2
时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正
确的是（ ）
A．灯泡L 和L 发光时，两灯并联
1 2
B．灯泡熄灭是由于灯L 断路造成的
2
C．灯泡熄灭是由于灯L 断路造成的
1
D．灯泡熄灭是由于灯L 短路造成的
2
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

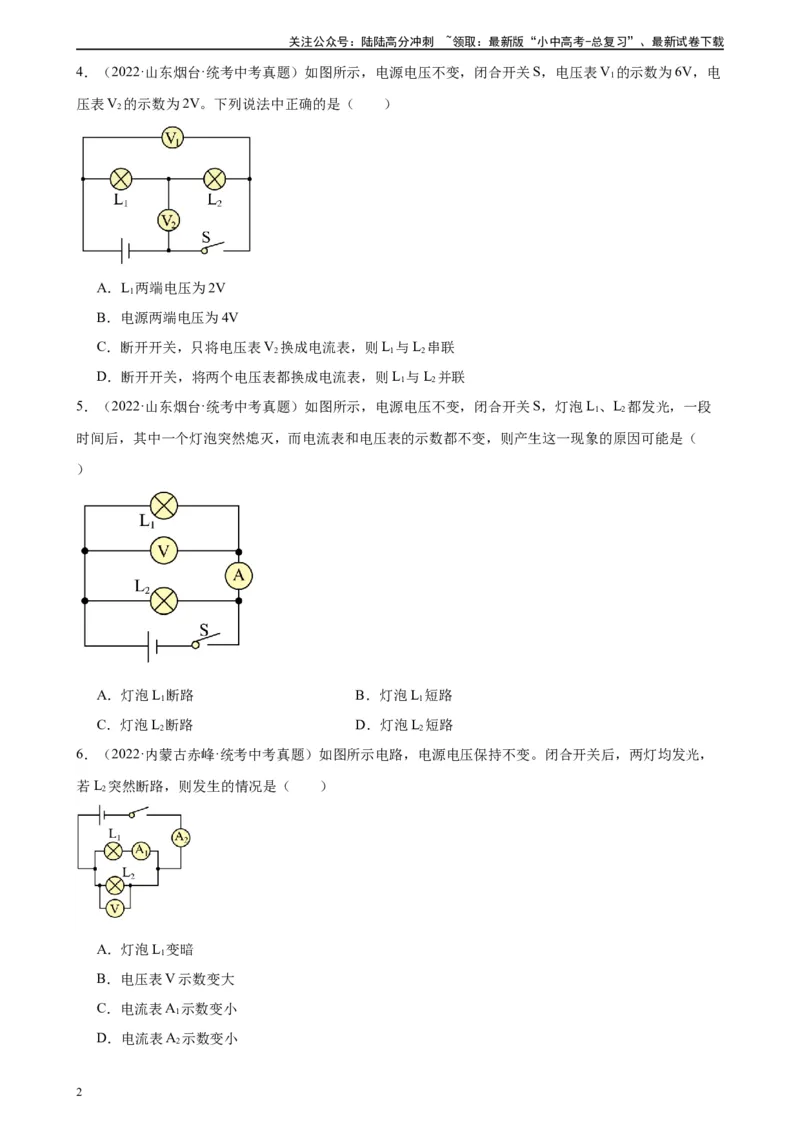

4．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，电压表V 的示数为6V，电
1
压表V 的示数为2V。下列说法中正确的是（ ）
2
A．L 两端电压为2V
1
B．电源两端电压为4V
C．断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D．断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2
5．（2022·山东烟台·统考中考真题）如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光，一段
1 2
时间后，其中一个灯泡突然熄灭，而电流表和电压表的示数都不变，则产生这一现象的原因可能是（
）
A．灯泡L 断路 B．灯泡L 短路
1 1
C．灯泡L 断路 D．灯泡L 短路
2 2
6．（2022·内蒙古赤峰·统考中考真题）如图所示电路，电源电压保持不变。闭合开关后，两灯均发光，
若L 突然断路，则发生的情况是（ ）
2
A．灯泡L 变暗
1
B．电压表V示数变大
C．电流表A 示数变小
1
D．电流表A 示数变小
2
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
二、填空题

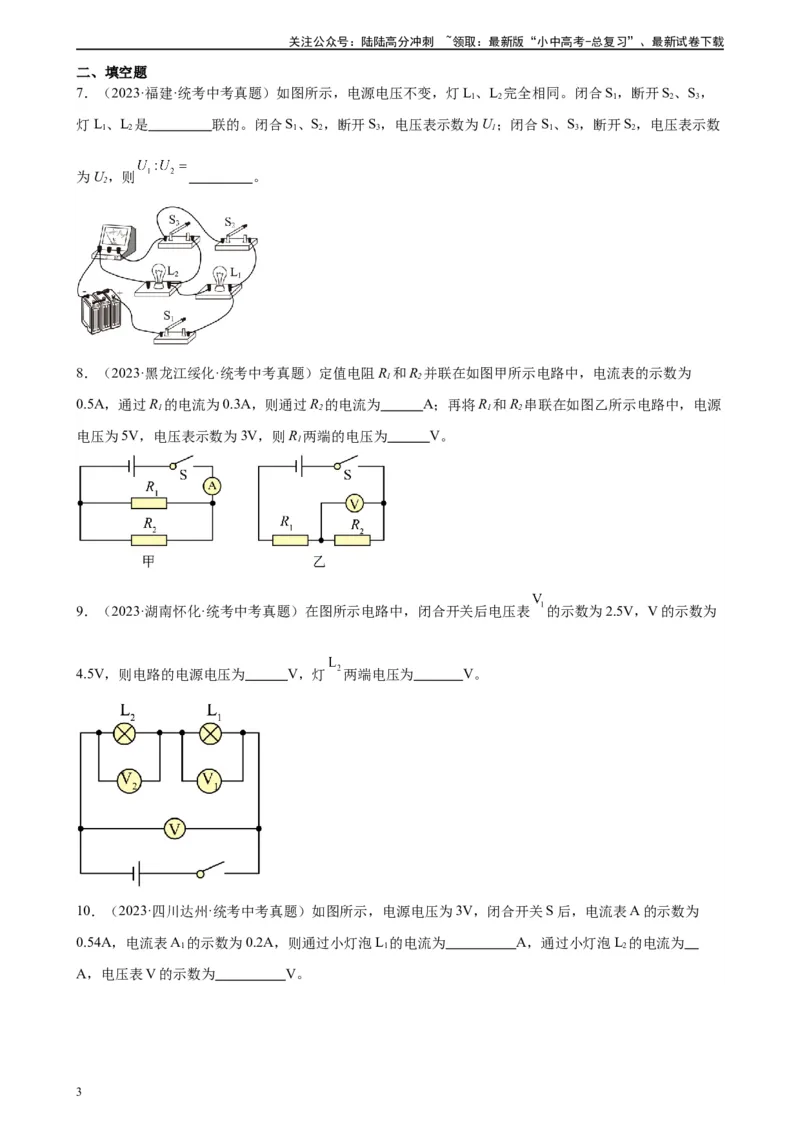

7．（2023·福建·统考中考真题）如图所示，电源电压不变，灯L、L 完全相同。闭合S，断开S、S，
1 2 1 2 3
灯L、L 是 联的。闭合S、S，断开S，电压表示数为U；闭合S、S，断开S，电压表示数
1 2 1 2 3 1 1 3 2
为U，则 。
2
8．（2023·黑龙江绥化·统考中考真题）定值电阻R 和R 并联在如图甲所示电路中，电流表的示数为
1 2
0.5A，通过R 的电流为0.3A，则通过R 的电流为 A；再将R 和R 串联在如图乙所示电路中，电源
1 2 1 2
电压为5V，电压表示数为3V，则R 两端的电压为 V。
1
9．（2023·湖南怀化·统考中考真题）在图所示电路中，闭合开关后电压表 的示数为2.5V，V的示数为
4.5V，则电路的电源电压为 V，灯 两端电压为 V。
10．（2023·四川达州·统考中考真题）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为
0.54A，电流表A 的示数为0.2A，则通过小灯泡L 的电流为 A，通过小灯泡L 的电流为
1 1 2
A，电压表V的示数为 V。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

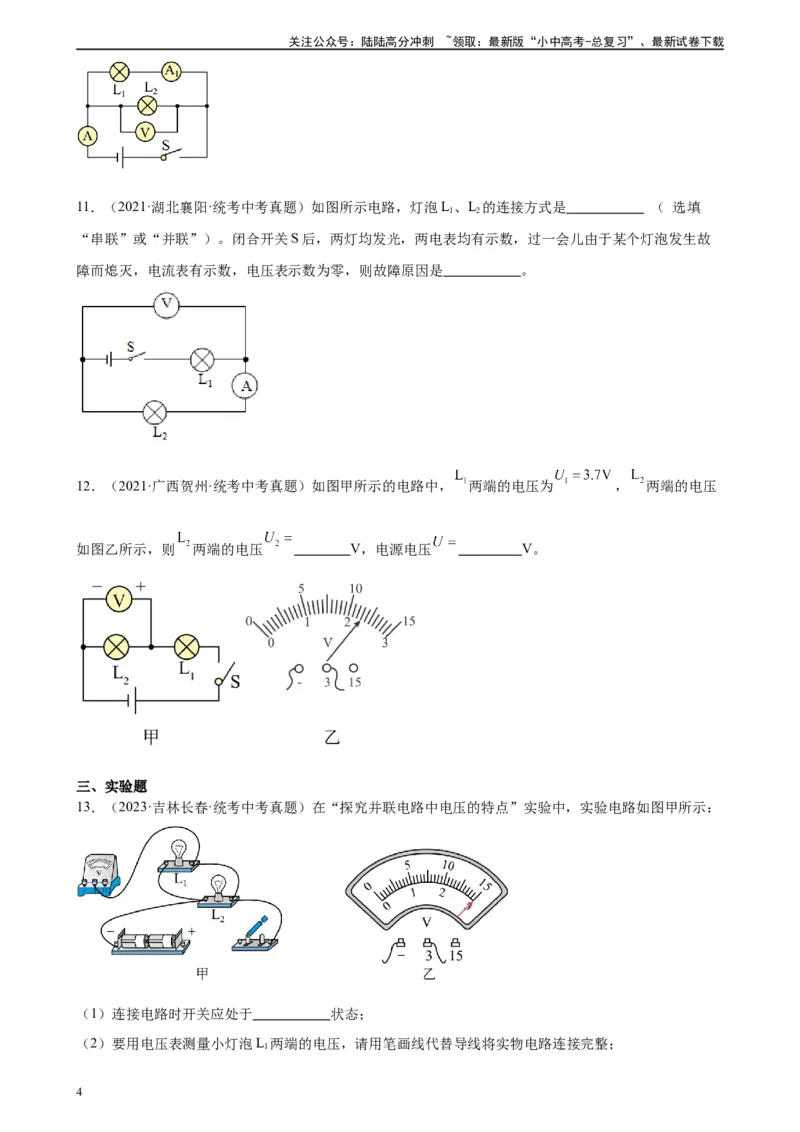

11．（2021·湖北襄阳·统考中考真题）如图所示电路，灯泡L、L 的连接方式是 （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发生故
障而熄灭，电流表有示数，电压表示数为零，则故障原因是 。
12．（2021·广西贺州·统考中考真题）如图甲所示的电路中， 两端的电压为 ， 两端的电压
如图乙所示，则 两端的电压 V，电源电压 V。
三、实验题
13．（2023·吉林长春·统考中考真题）在“探究并联电路中电压的特点”实验中，实验电路如图甲所示：
（1）连接电路时开关应处于 状态；
（2）要用电压表测量小灯泡L 两端的电压，请用笔画线代替导线将实物电路连接完整；
1
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（3）闭合开关，观察到小灯泡L 发光、L 不发光，故障可能是 ；
1 2
（4）排除故障后，用电压表分别测量小灯泡L、L 及电源两端的电压，电压表示数均如图乙所示，为
1 2
V。更换不同规格的小灯泡多次测量，发现电压表示数均如图乙所示。由此得出结论：并联电路中各支路
用电器两端的电压与电源两端的电压 。
14．（2023·四川成都·统考中考真题）某小组同学利用如图所示电路探究串联电路中的电压关系。
（1）下列操作不正确的是
A．连接电路时，开关S处于断开状态
B．连接电压表时，试触后再选择合适量程
C． 将电压表A接点连线转接至C接点，测量 两端电压
（2）测量灯泡 两端电压时，两灯突然熄灭，电压表示数变为0，若故障可能是由某只灯泡“短路”或
“开路”引起的，则发生故障的灯泡及故障类型是 ；
（3）该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。
实验次数
第1次 0.8 2.0 2.8
第2次 1.0 1.8 2.8
第3次 1.4 1.4 2.7
分析表中实验数据，在误差允许范围内，可得出的结论是 。
A．串联电路中各处电流相等 B．灯泡阻值随灯泡两端电压增大而增大
C． 串联电路中电阻值越大的部分两端电压越大 D．串联电路两端的电压等于各部分电路两端的电压
之和
15．（2021·广西桂林·统考中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L 比L
1 2
更亮，他猜想可能有以下原因：
猜想一：经过L 的电流比L 大。
1 2
猜想二：L 更加靠近电源正极。
1
为验证猜想，他做了以下探究。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为
A，说明猜想一错误。同时他发现：该电路中任意一处断开，L、L 均不能发光，说明串联电路有
1 2
条通路；
（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于 状态，最后发
现仍是L 比L 更亮，说明猜想二 ；
1 2
（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L 熄灭、L 比之前更亮，由此进一步
2 1
猜想：灯泡的亮度可能跟 有关。
