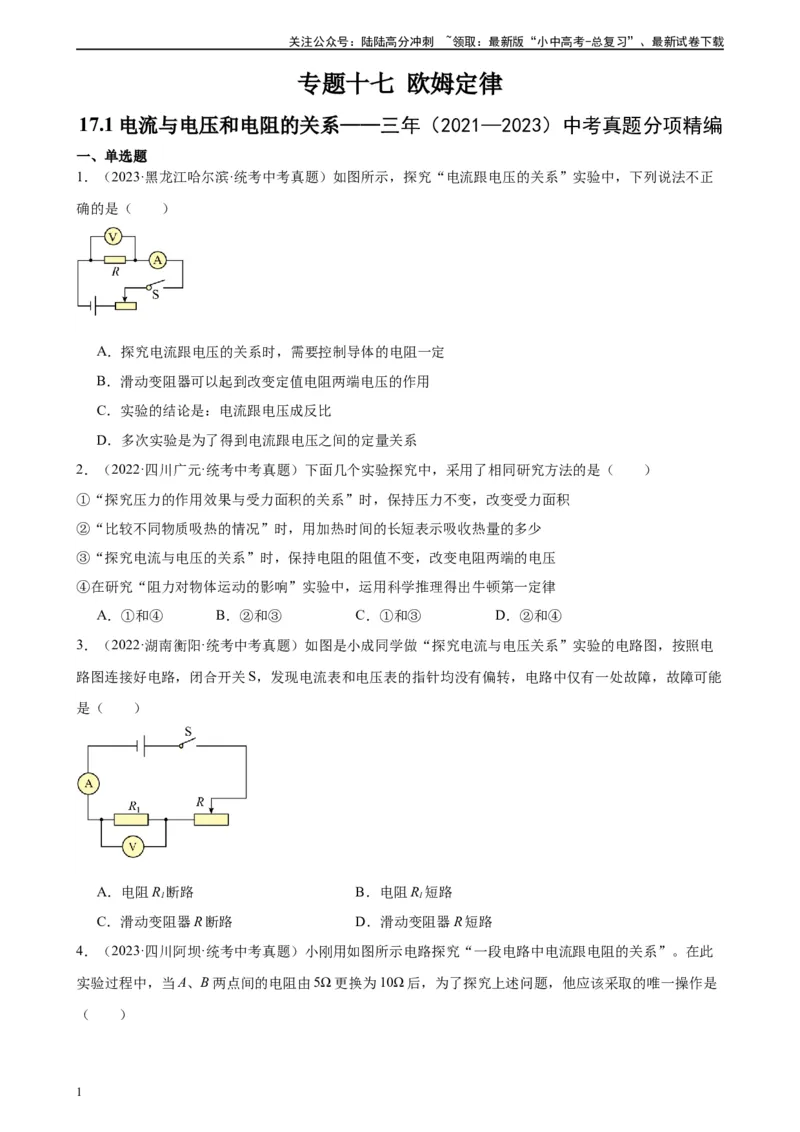

专题十七 欧姆定律
17.1电流与电压和电阻的关系——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·黑龙江哈尔滨·统考中考真题）如图所示，探究“电流跟电压的关系”实验中，下列说法不正
确的是（ ）
A．探究电流跟电压的关系时，需要控制导体的电阻一定
B．滑动变阻器可以起到改变定值电阻两端电压的作用
C．实验的结论是：电流跟电压成反比
D．多次实验是为了得到电流跟电压之间的定量关系
2．（2022·四川广元·统考中考真题）下面几个实验探究中，采用了相同研究方法的是（ ）
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律
A．①和④ B．②和③ C．①和③ D．②和④
3．（2022·湖南衡阳·统考中考真题）如图是小成同学做“探究电流与电压关系”实验的电路图，按照电
路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能
是（ ）
A．电阻R 断路 B．电阻R 短路
1 1
C．滑动变阻器R断路 D．滑动变阻器R短路
4．（2023·四川阿坝·统考中考真题）小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。在此
实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是
（ ）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．保持变阻器滑片不动 B．将变阻器滑片适当向右移动
C．将变阻器滑片适当向左移动 D．适当增加电池的节数
二、填空题
5．（2022·江苏苏州·统考中考真题）用如图所示电路探究电流与电阻的关系，电源电压不变，电阻有
5Ω、10Ω、15Ω、20Ω。连接电路闭合开关，发现电流表无示数，电压表示数接近电源电压为了找出故障，
把导线M的一端从接线柱a移开，分别连到接线柱b和c上，发现两表指针位置均和之前一样，进一步
检查发现电流表完好，则电路的故障是 排除故障后，将不同阻值的电阻分别接入电路，移动
滑片记录的数据如下表：
实验次
1 2 3 4
数
电阻/Ω 5 10 15 20
电流/A 0.40 0.20 0.13 0.10
分析表中数据，实验中电阻两端的电压为 V，实验得出的结论是 。
6．（2022·四川成都·统考中考真题）图是小华探究电流与电阻关系的实验电路，AB间可以换接多个不同
阻值的电阻。在每次换接电阻后，他应调节滑动变阻器滑片控制AB间 不变。换接电阻多次实验，
是为了 。
三、实验题
7．（2023·四川德阳·统考中考真题）在“探究通过导体的电流与电压、电阻的关系”实验中，小明利用
稳压电源（恒为4.8V）、电阻箱（阻值可调节）、滑动变阻器（“60Ω 0.6A”）、电压表、电流表、导
线若干做了如下实验：
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）请你用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器的滑片P向右滑动时，接入电
路的电阻变大 ；
（2）按照（1）问中你的连接方式，闭合开关前，滑动变阻器的滑片应置于 端；（选填“左”或
“右”）
（3）小明控制电阻箱接入电路的阻值R=5Ω一定，调节滑动变阻器的阻值，进行了5次实验，测得了下
表中的数据，其中第4次实验时，电压表指针如图乙所示，其示数为 V，通过实验数据的分析可得
出：通过导体的电流与 的关系；
实验次
1 2 3 4 5
数
U/V 0.5 1 1.5 3
I/A 0.1 0.2 0.3 0.5 0.6
（4）小明实验时控制电压表的示数U=3V一定，通过移动变阻器滑片P和改变电阻箱R接入电路的阻值，
进行了5次实验，测得了下表中的数据，通过实验数据的分析可得出：通过导体的电流与 的关系，
本实验研究物理问题所用到的方法是 。
实验次数 1 2 3 4 5
R/Ω 5 10 15 20 30
I/A 0.6 0.3 0.2 0.15 0.1
（5）小明按照（4）问的实验操作进行更多的数据探究，电阻箱接入电路的阻值不能超过 Ω。
8．（2023·宁夏·统考中考真题）在“探究电流与电压的关系”实验中，实验小组用电压表测得电源电压
为2.8V，并连接了如图甲所示的部分电路：
（1）观察图甲，请指出电路连接过程中的不妥之处： 。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（2）改正后，请用笔画线代替导线，在图甲上完成剩余电路的连接（要求：向右移动滑动变阻器的滑片
P，其阻值增大）
（3）闭合开关后，观察电压表示数接近电源，电流表无示数出现该故障的原因是 。
（4）排除故障后开始测量，并将实验数据记录表中，当电压表示数为2.0V时，电流表示数如图所示：
电压U/V 1.0 1.5 2.0 2.5
电流I/A 0.10 0.15 0.25
（5）根据表中的实验数据，得出的实验结论是 ；
（6）若要继续完成探究电流与电阻的关系实验，除了现有的实验器材之外，还需要增加 。
9．（2023·湖北宜昌·统考中考真题）如图甲为小俊和小红在探究电阻一定时电流与电压关系的实验中连
接的部分实物图。
（1）用笔画线代替导线将实物图连接完整，使滑片向右滑动时电流表的示数变大；
（2）正确连接电路，闭合并关后，发现电流表无示数，电压表有示数，则电路可能出现的故障是 ；
实验次
1 2 3 4 5 6
数
电压U/V 0.4 0.8 1.2 1.6 2.0 2.4
电流I/A 0.08 0.16 0.30 0.32 0.40 0.48
（3）排除故障后，测量出的数据如上表，请在图乙的坐标纸中描点画出I-U图像；
（4）小俊和小红分析图像后得出了结论，为了使结论具有普遍性，小俊提出用刚才的实验器材增加实验
次数，小红提出换用不同的定值电阻重复前面的实验。你觉得科学合理的是 （选填“小俊”或
“小红”）的方案；
（5）他们发现另外一组的同学画出的图像（如图丙）所反映出的规律与自己的不同，请你分析该小组实
验中可能存在的问题是 。
10．（2023·黑龙江·统考中考真题）在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电
源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙
“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）注意在连接电路时，开关必须处于 状态；
（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数
变大，导线不允许交叉） ；
（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可
能是 （答出一种情况即可）；
（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，
正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向 （选填“左”
或者“右”）移动至电压表示数为 V；
（5）小明在实验中所选用的滑动变阻器应该是 （选填“甲”或“乙”）；
（6）利用老师给的器材，还能完成的电学实验有： （写出一个即可）。
11．（2023·内蒙古赤峰·统考中考真题）在探究“电流与电压的关系”实验中，图1是某组同学的探究原
理图。
①在实验中，电压表的示数为2.5V时，电流表示数如图2所示，则电流为 A；
②图3是该组同学根据测量数据绘制的小灯泡I-U图像。通过图像分析，他们发现该探究不能用小灯泡，
原因是： 。
12．（2023·辽宁丹东·统考中考真题）在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所
示的电路。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）在闭合开关前，滑动变阻器的滑片应移到最 端；（选填“左”或“右”）
（2）闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可
能是定值电阻 ；（选填“断路”或“短路”）
（3）排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表示数如图乙所
示，则电流表示数为 A；
（4）继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表：
实验次数 1 2 3 4
电压U/V 1.0 1.6 2.2 2.8
电流I/A 0.16 0.22 0.28
分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；
（5）同桌的小明分别用两个阻值未知的电阻R 和R 进行实验，得到两个电阻的I﹣U图象，如图丙所示。
1 2
由图象可知R R（选填“＞”“＜”或“＝”）；
1 2
（6）若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为 。
