滑动变阻的反常：并变阻器、并电阻器

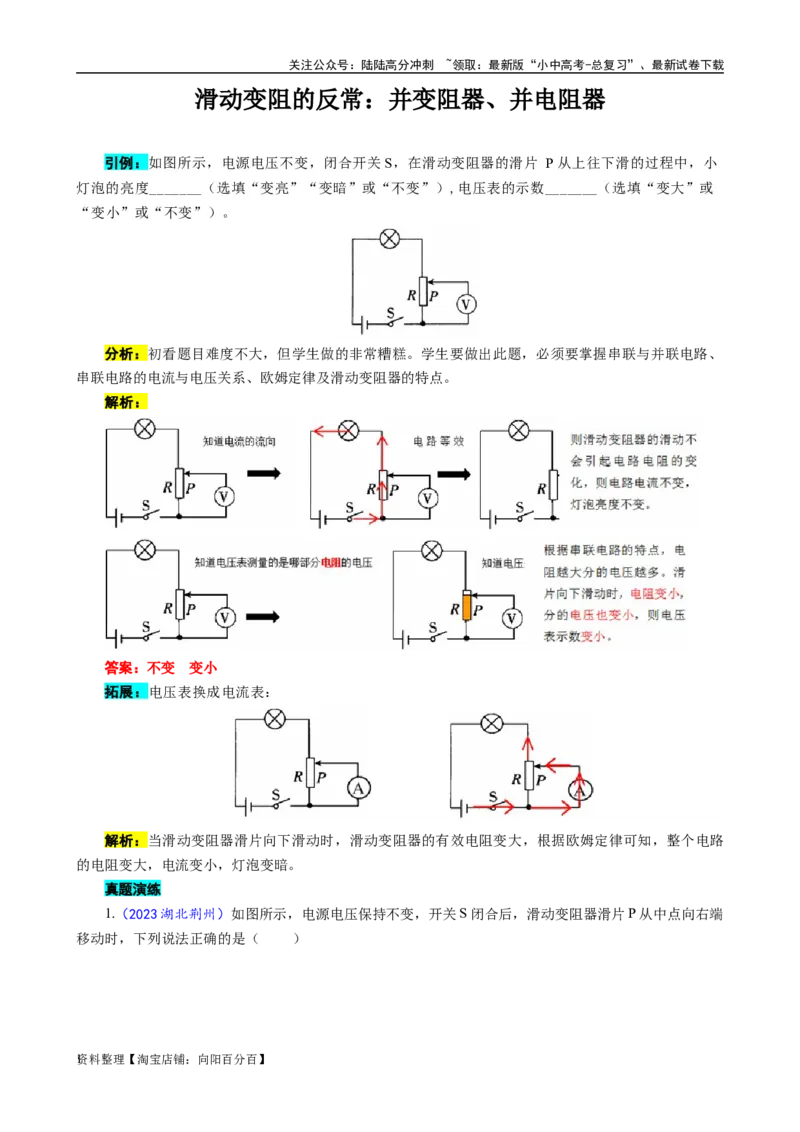

引例：如图所示，电源电压不变，闭合开关S，在滑动变阻器的滑片 P从上往下滑的过程中，小
灯泡的亮度_______（选填“变亮”“变暗”或“不变”）,电压表的示数_______（选填“变大”或
“变小”或“不变”）。
分析：初看题目难度不大，但学生做的非常糟糕。学生要做出此题，必须要掌握串联与并联电路、
串联电路的电流与电压关系、欧姆定律及滑动变阻器的特点。
解析：
答案：不变 变小
拓展：电压表换成电流表：
解析：当滑动变阻器滑片向下滑动时，滑动变阻器的有效电阻变大，根据欧姆定律可知，整个电路
的电阻变大，电流变小，灯泡变暗。
真题演练
1.（2023湖北荆州）如图所示，电源电压保持不变，开关S闭合后，滑动变阻器滑片P从中点向右端
移动时，下列说法正确的是（ ）
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A.电压表V的示数变大，电流表A 示数变小
1
B.电压表V的示数不变，电流表A 示数变大
2
C.电压表V的示数与电流表A 的示数之比不变
1
D.电流表A 的示数与电流表A 的示数之差不变
2 1
【答案】D
2.（2023四川内江）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨
上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移
动的距离。当物体M向右移动时（ ）
A.电流表示数不变，电压表示数变小
B.电流表示数变大，电压表示数变大
C.电压表示数和电流表示数的比值变大
D.电压表示数和电流表示数的比值不变
【答案】C
3.（2023江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器 的滑片P向右移动，下
列说法正确的是（ ）
A.A的示数变大，V 的示数不变 B.A 的示数变大，V 的示数变大
1 2
C.V 的示数与V 的示数之和不变 D.V 的示数与A的示数之比变小
1 2 2
【答案】D
4.（2023·辽宁营口）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑
片由中点向右移动的过程中，下列判断正确的是（ ）
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A.小灯泡亮度变暗 B.电压表示数变大
C.电流表示数不变 D.电路总功率变小
【答案】D
11．（多选）（2023云南）如图所示的电路中，电源电压恒定。闭合开关S，将滑动变阻器的滑片P
向下移动，则（ ）
A.电压表V 和电流表A的示数之比不变
1
B.电压表V 和电流表A的示数之比变大
2
C.电压表V 示数的变化量和电流表A示数的变化量比值的绝对值 变大
1
D.电压表V 示数的变化量和电流表A示数的变化量A比值的绝对值 不变
2
【答案】ABD
