29.“电路进阶”重难点突破及题型归类（续）

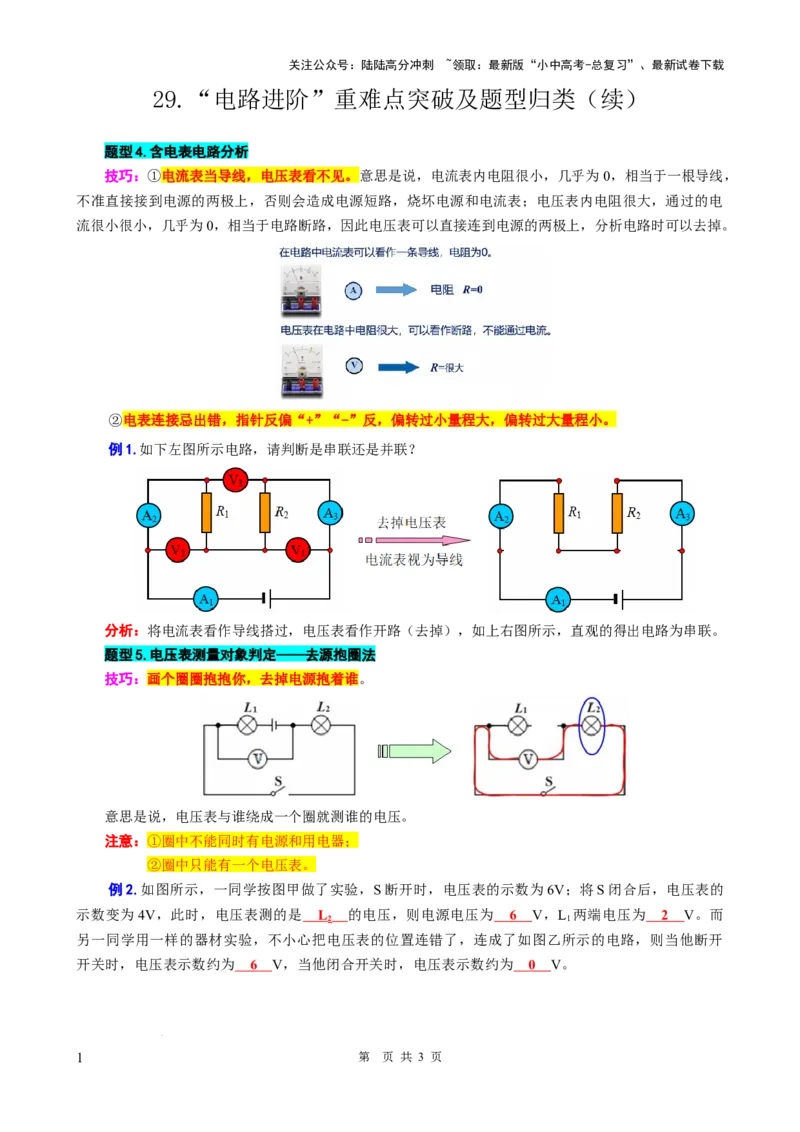

题型4.含电表电路分析
技巧：①电流表当导线，电压表看不见。意思是说，电流表内电阻很小，几乎为0，相当于一根导线，
不准直接接到电源的两极上，否则会造成电源短路，烧坏电源和电流表；电压表内电阻很大，通过的电
流很小很小，几乎为0，相当于电路断路，因此电压表可以直接连到电源的两极上，分析电路时可以去掉。
②电表连接忌出错，指针反偏“+”“-”反，偏转过小量程大，偏转过大量程小。

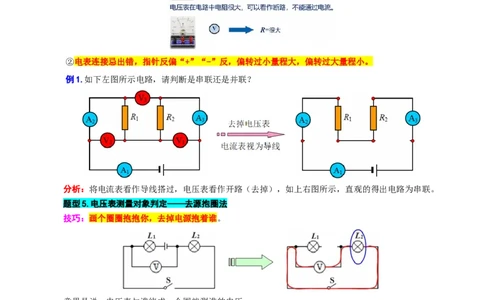

例1.如下左图所示电路，请判断是串联还是并联？
分析：将电流表看作导线搭过，电压表看作开路（去掉），如上右图所示，直观的得出电路为串联。
题型5.电压表测量对象判定——去源抱圈法
技巧：画个圈圈抱抱你，去掉电源抱着谁。
意思是说，电压表与谁绕成一个圈就测谁的电压。
注意：①圈中不能同时有电源和用电器；
②圈中只能有一个电压表。
例2.如图所示，一同学按图甲做了实验，S断开时，电压表的示数为6V；将S闭合后，电压表的
示数变为4V，此时，电压表测的是 L 的电压，则电源电压为 6 V，L 两端电压为 2 V。而
2 1
另一同学用一样的器材实验，不小心把电压表的位置连错了，连成了如图乙所示的电路，则当他断开
开关时，电压表示数约为 6 V，当他闭合开关时，电压表示数约为 0 V。
1 第 页 共 3 页
学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
题型6.滑动变阻器的接法

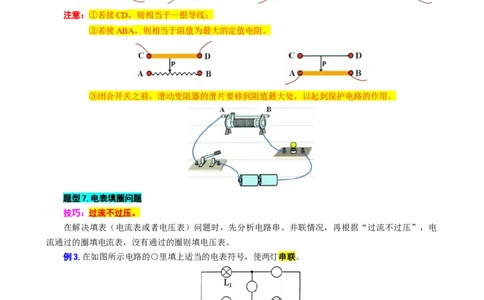

技巧：“一上一下”接滑变，远离下端阻变大。
注意：①若接CD，则相当于一根导线；
②若接ABA，则相当于阻值为最大的定值电阻。
③闭合开关之前，滑动变阻器的滑片要移到阻值最大处，以起到保护电路的作用。
题型7.电表填圈问题
技巧：过流不过压。
在解决填表（电流表或者电压表）问题时，先分析电路串、并联情况，再根据“过流不过压”，电
流通过的圈填电流表，没有通过的圈则填电压表。
例3.在如图所示电路的○里填上适当的电表符号，使两灯串联。
分析：根据两灯串联，可以画出电流是从电源到开关，再到灯泡 L ，再到L ，最后回到电源，根据
1 2
过流不过压，判断L、L 中间应该填电流表，剩余两空则填电压表。答案如图所示。
1 2
2 第 页 共 3 页
学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
注意：解题时应注意必须先区分出电路是串联还是并联。
例4.闭合开关，两灯并联，在图中○内填上合适的电表。

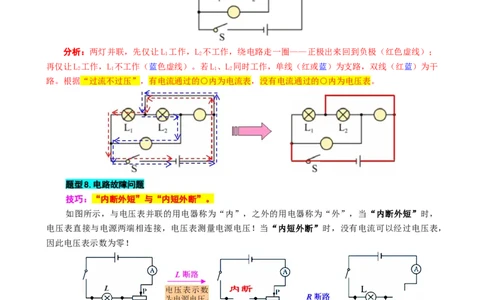

分析：两灯并联，先仅让L 工作，L 不工作，绕电路走一圈——正极出来回到负极（红色虚线）；
1 2
再仅让L 工作，L 不工作（蓝色虚线）。若L、L 同时工作，单线（红或蓝）为支路，双线（红蓝）为干
2 1 1 2
路。根据“过流不过压”，有电流通过的○内为电流表，没有电流通过的○内为电压表。
题型8.电路故障问题
技巧：“内断外短”与“内短外断”。
如图所示，与电压表并联的用电器称为“内”，之外的用电器称为“外”，当“内断外短”时，
电压表直接与电源两端相连接，电压表测量电源电压！当“内短外断”时，没有电流可以经过电压表，
因此电压表示数为零！
3 第 页 共 3 页
