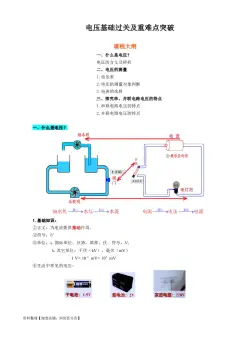

电压基础过关及重难点突破
课程大纲
一、什么是电压？
电压的含义及辨析
二、电压的测量
1.电压表
2.电压的测量对象判断
3.电表的选择
三、探究串、并联电路电压的特点
1.串联电路电压的特点
2.并联电路电压的特点

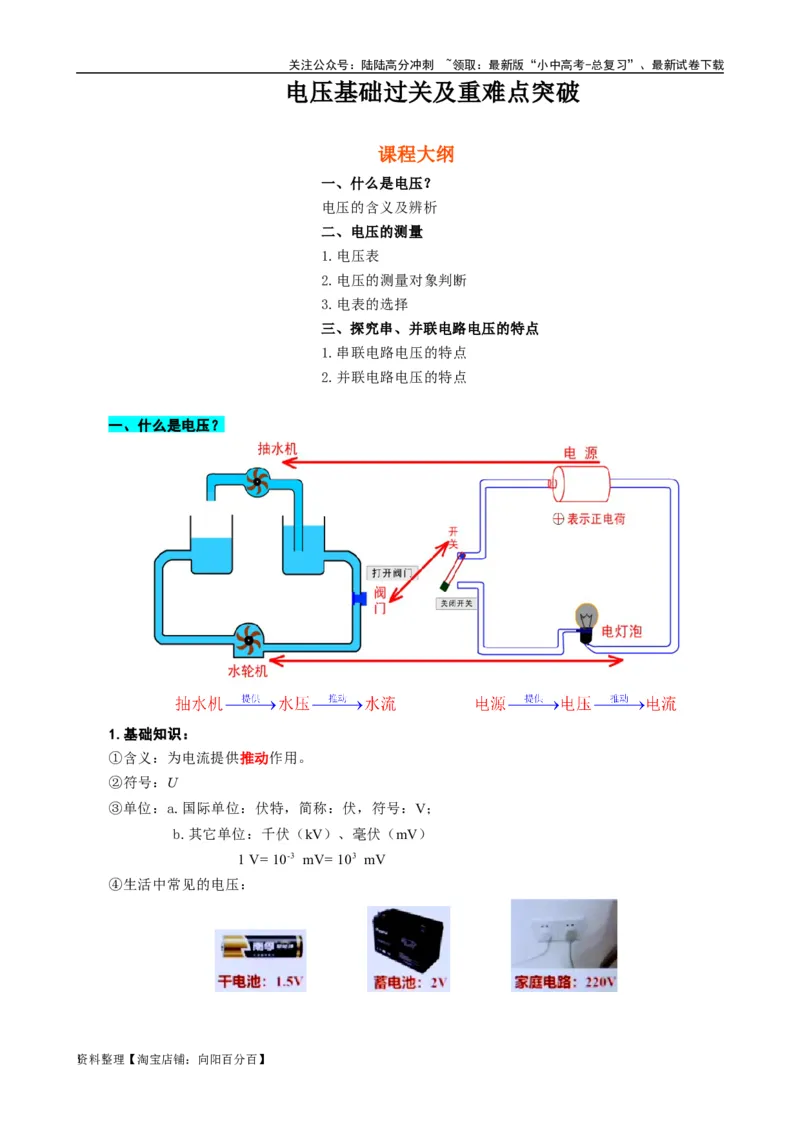

一、什么是电压？
1.基础知识：
①含义：为电流提供推动作用。
②符号：U
③单位：a.国际单位：伏特，简称：伏，符号：V；
b.其它单位：千伏（kV）、毫伏（mV）
1 V= 10-3 mV= 103 mV
④生活中常见的电压：
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
巩固练习：
1.概念易错辨析：
①有电源一定有电压（ √ ）
②有电压一定有电源（ √ ）
③有电压一定有电流（ × ）（有电流的条件：a.有电压；b.通路）
④有电流一定有电压（ √ ）
2.以下是同学们关于电压的说法正确的是（ ）
A.我我：一节新蓄电池的电压约1.5V B.最最：对人体的安全电压不高于3220V
C.棒棒：有电流就一定有电压 D.嘻嘻：有电压就一定有电流
解析：A.干电池：1.5V，蓄电池：2V；
B.人体安全电压：≤36V，我国家庭电路电压：220V；
C.有电流就一定有电压推动；
D.有持续电流的条件：①有电压；②通路。

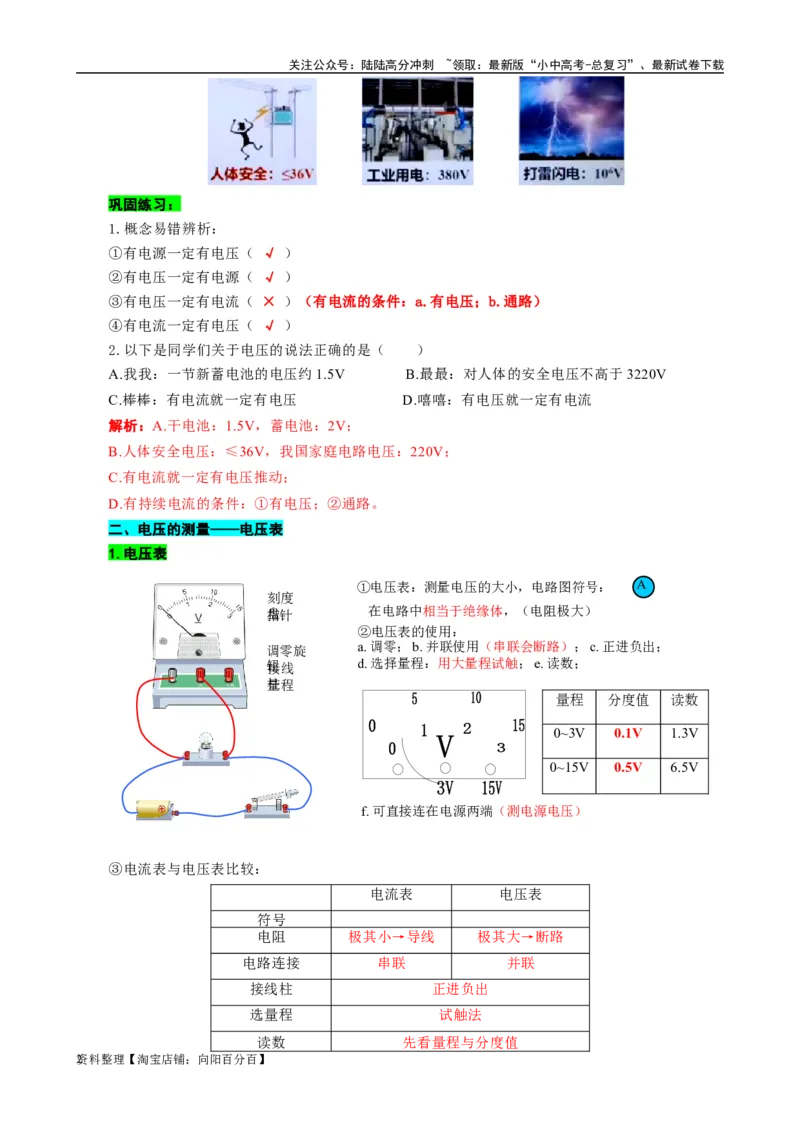

二、电压的测量——电压表
1.电压表
①电压表：测量电压的大小，电路图符号： A
刻度
指盘针 在电路中相当于绝缘体，（电阻极大）
② 电压表的使用：
调零旋 a.调零；b.并联使用（串联会断路）；c.正进负出；
钮接 线 d.选择量程：用大量程试触；e.读数；
柱量 程
量程 分度值 读数
0~3V 0.1V 1.3V
0~15V 0.5V 6.5V
f.可直接连在电源两端（测电源电压）
③电流表与电压表比较：
电流表 电压表
符号
电阻 极其小→导线 极其大→断路
电路连接 串联 并联
接线柱 正进负出
选量程 试触法
读数 先看量程与分度值
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
直连电源两端 不能，短路 能，测电源电压
巩固练习：

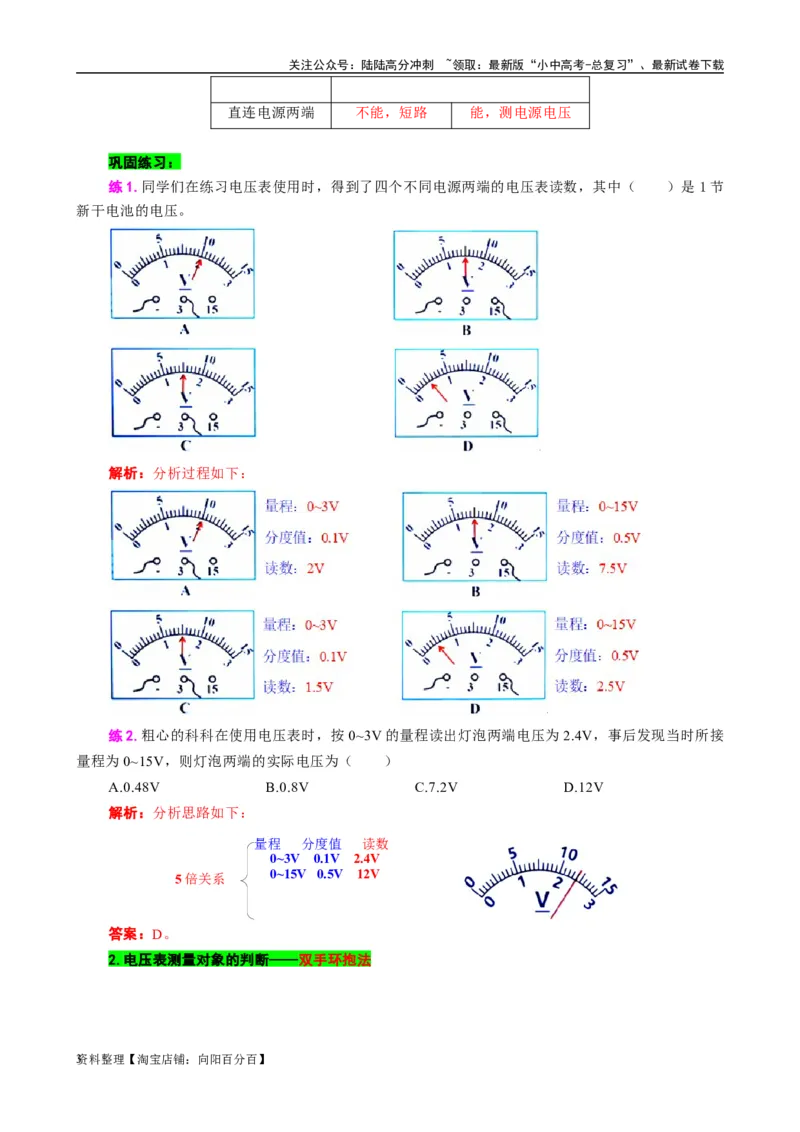

练1.同学们在练习电压表使用时，得到了四个不同电源两端的电压表读数，其中（ ）是 1节
新干电池的电压。
解析：分析过程如下：
练2.粗心的科科在使用电压表时，按0~3V的量程读出灯泡两端电压为2.4V，事后发现当时所接
量程为0~15V，则灯泡两端的实际电压为（ ）
A.0.48V B.0.8V C.7.2V D.12V
解析：分析思路如下：
量程 分度值 读数
0~3V 0.1V 2.4V
5倍关系 0~15V 0.5V 12V
答案：D。
2.电压表测量对象的判断——双手环抱法
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

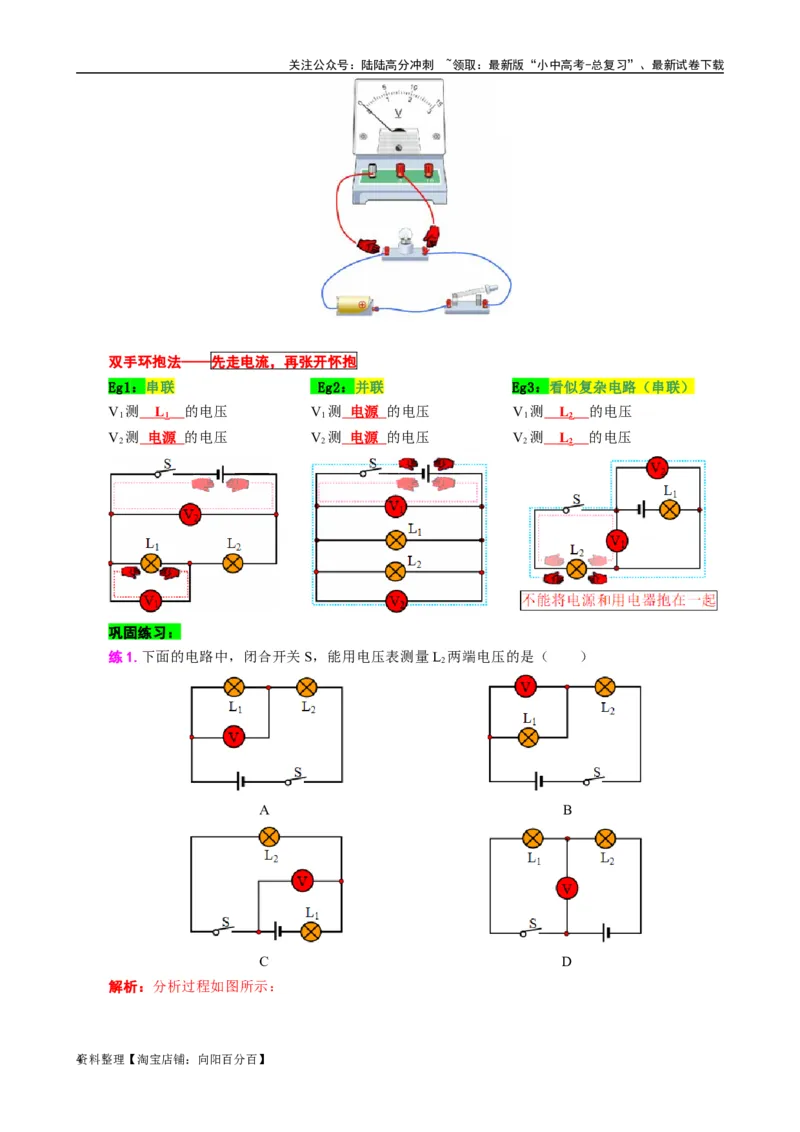

双手环抱法——先走电流，再张开怀抱
Eg1：串联 Eg2：并联 Eg3：看似复杂电路（串联）
V 测 L 的电压 V 测 电源 的电压 V 测 L 的电压
1 1 1 1 2
V 测 电源 的电压 V 测 电源 的电压 V 测 L 的电压
2 2 2 2
巩固练习：
练1.下面的电路中，闭合开关S，能用电压表测量L 两端电压的是（ ）
2
A B
C D
解析：分析过程如图所示：
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A B
C D

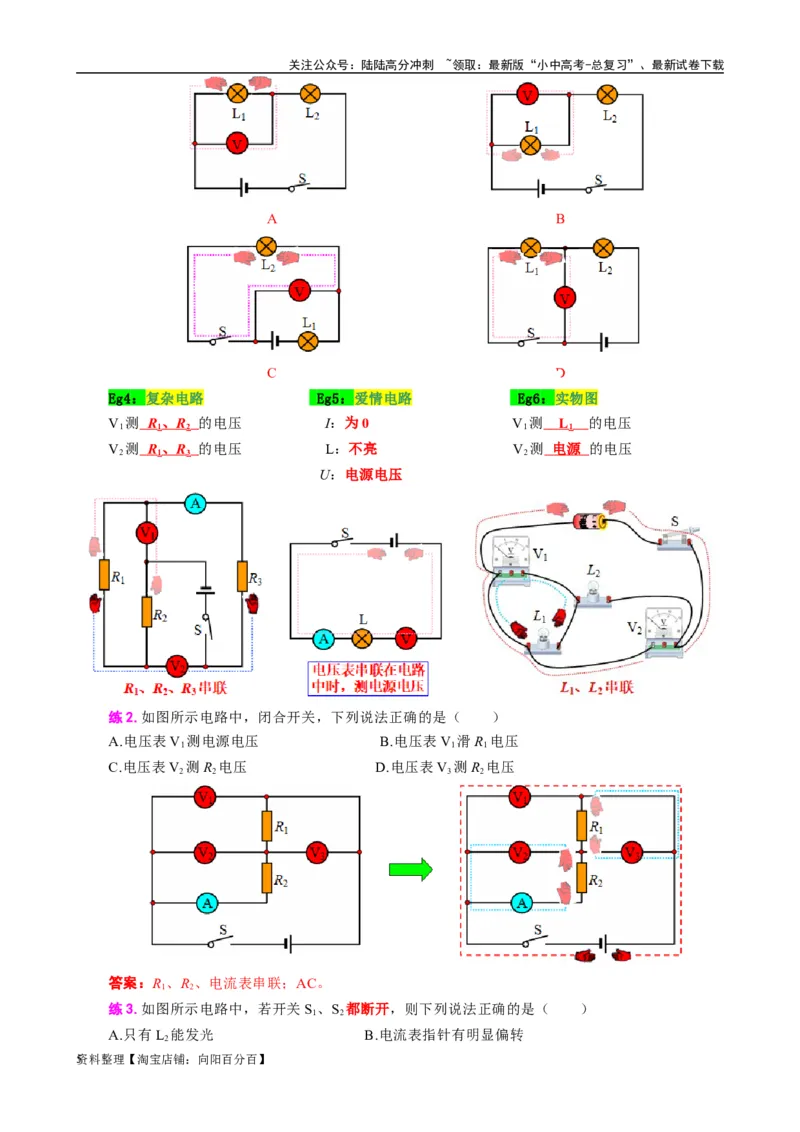

Eg4：复杂电路 Eg5：爱情电路 Eg6：实物图
V 测 R 、 R 的电压 I：为0 V 测 L 的电压
1 1 2 1 1
V 测 R 、 R 的电压 L：不亮 V 测 电源 的电压
2 1 3 2
U：电源电压
练2.如图所示电路中，闭合开关，下列说法正确的是（ ）
A.电压表V 测电源电压 B.电压表V 滑R 电压
1 1 1
C.电压表V 测R 电压 D.电压表V 测R 电压
2 2 3 2
答案：R 、R 、电流表串联；AC。
1 2
练3.如图所示电路中，若开关S 、S 都断开，则下列说法正确的是（ ）
1 2
A.只有L 能发光 B.电流表指针有明显偏转
2
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

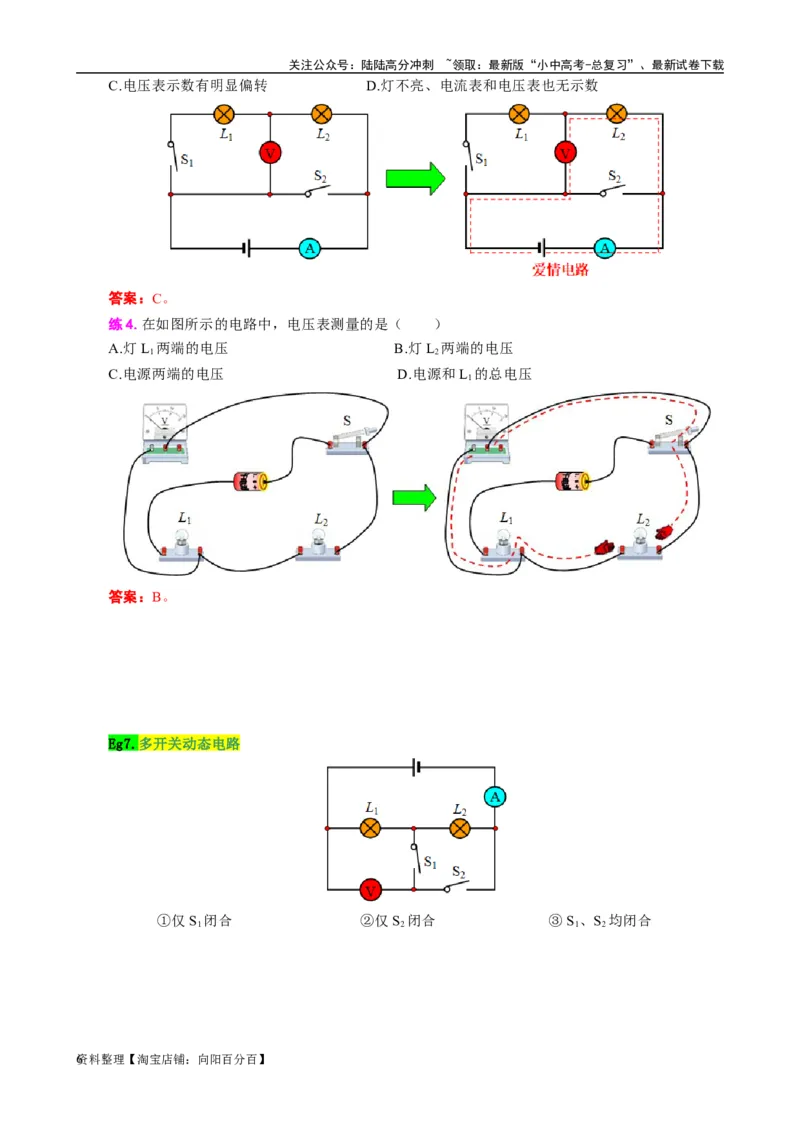

C.电压表示数有明显偏转 D.灯不亮、电流表和电压表也无示数
答案：C。
练4.在如图所示的电路中，电压表测量的是（ ）
A.灯L 两端的电压 B.灯L 两端的电压
1 2
C.电源两端的电压 D.电源和L 的总电压
1
答案：B。

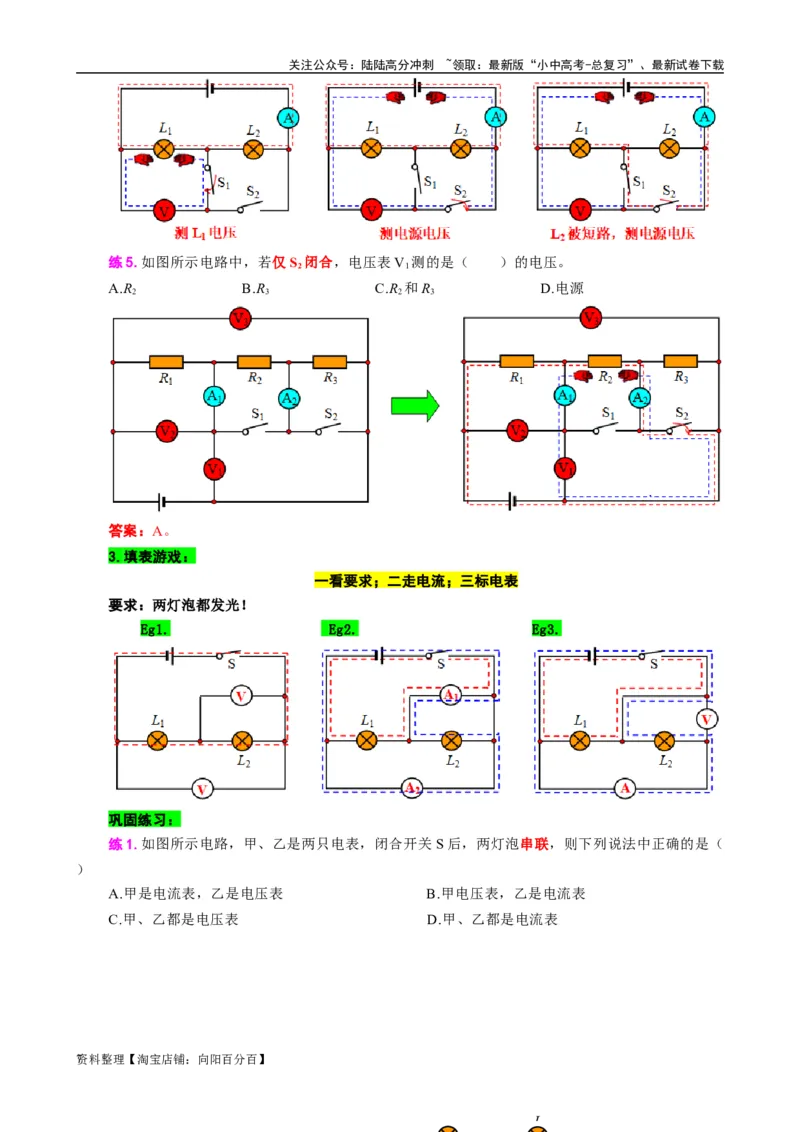

Eg7.多开关动态电路
①仅S 闭合 ②仅S 闭合 ③S 、S 均闭合
1 2 1 2
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
练5.如图所示电路中，若仅S 闭合，电压表V 测的是（ ）的电压。
2 1
A.R B.R C.R 和R D.电源
2 3 2 3
答案：A。
3.填表游戏：
一看要求；二走电流；三标电表
要求：两灯泡都发光！
Eg1. Eg2. Eg3.
巩固练习：
练1.如图所示电路，甲、乙是两只电表，闭合开关 S后，两灯泡串联，则下列说法中正确的是（
）
A.甲是电流表，乙是电压表 B.甲电压表，乙是电流表
C.甲、乙都是电压表 D.甲、乙都是电流表
资7 料整理【淘宝店铺：向阳百分百】
L关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
答案：B。
练2.如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡均发光，则下列说法中正确的是
（ ）
A.甲是电流表，乙是电压表 B.甲电压表，乙是电流表
C.甲、乙都是电压表 D.甲、乙都是电流表
答案：B。
三、探究串、并联电路的电压特点
1.器材：电源、开关、不同规格的灯泡、导线若干、电压表。
2.电路图：
3.步骤：
①依照电路图连接好电路图；
②用电压表分别测出L 、L 、电源两端的电压大小，并记录；
1 2
③换用不同规格的小灯泡多次重复实验，得出普遍规律。
4.结论：

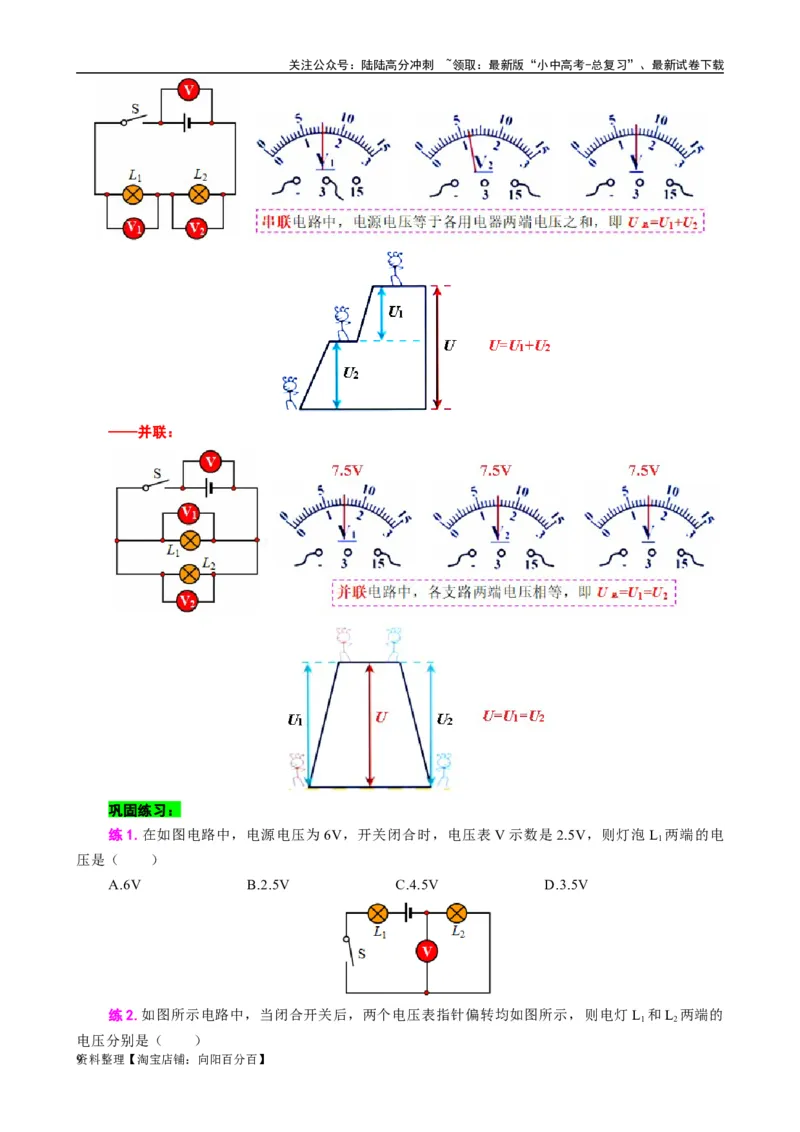

——串联：
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
——并联：
巩固练习：
练1.在如图电路中，电源电压为 6V，开关闭合时，电压表 V示数是2.5V，则灯泡L 两端的电
1
压是（ ）
A.6V B.2.5V C.4.5V D.3.5V
练2.如图所示电路中，当闭合开关后，两个电压表指针偏转均如图所示，则电灯L 和L 两端的
1 2
电压分别是（ ）
资9 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A.4.8V，1.2V B.6V，1.2V C.1.2V，6V D.1.2V，4.8V
解析：
V1 测电源电压 15V量程 U总=6V
串联 UL1=4.8V
V2 测2 电压 3V量程 UL2=1.2V
资10料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
