根据“现象→故障”、“故障→现象”突破电路故障分析
一、电路故障分析基础
三个基本电路（非常重要）
灯泡不亮 灯泡亮，电路有电流 L 、L 串联
1 2
电路中几乎无电流 电压表无示数 电压表测L 电压
2
电压表有示数 （导线无电压）
（且为电源电压）
二、电路故障分析技巧
1.串联电路故障分析
（1）故障—→现象
电路图 故障 L L
1 2
①L 断路 不亮 不亮 无示数 无示数
1
②L 断路 不亮 不亮 无示数 有示数（几乎为电源电压）
2
③L 短路 不亮 亮 有示数 有示数（电源电压）
1
④L 短路 亮 不亮 有示数 无示数
2
当L 断路时，电路相当于：
2
此时，示数几乎为电源电压。
（1）现象—→故障
电路图 现象 故障
L 不亮 L 短路
1 1
①一亮一不亮 短路（谁不亮谁短路）
L 不亮 L 短路
2 2
无示数 L 断路
1
②均不亮
断路
有示数 L 断路
2
用来判断谁断路时，核心一句话：
有示数就有电流流过，外边的线路是通路；
无示数就无电流流过，外边的线路有通路。
3.串联电路故障检测
一亮一不变—→短路：谁不亮，谁短路
均不亮———→断路：用导线或或连接某两点有灯亮，则两点间有断路；
用连接某两点，有示数，则两点间有断路
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

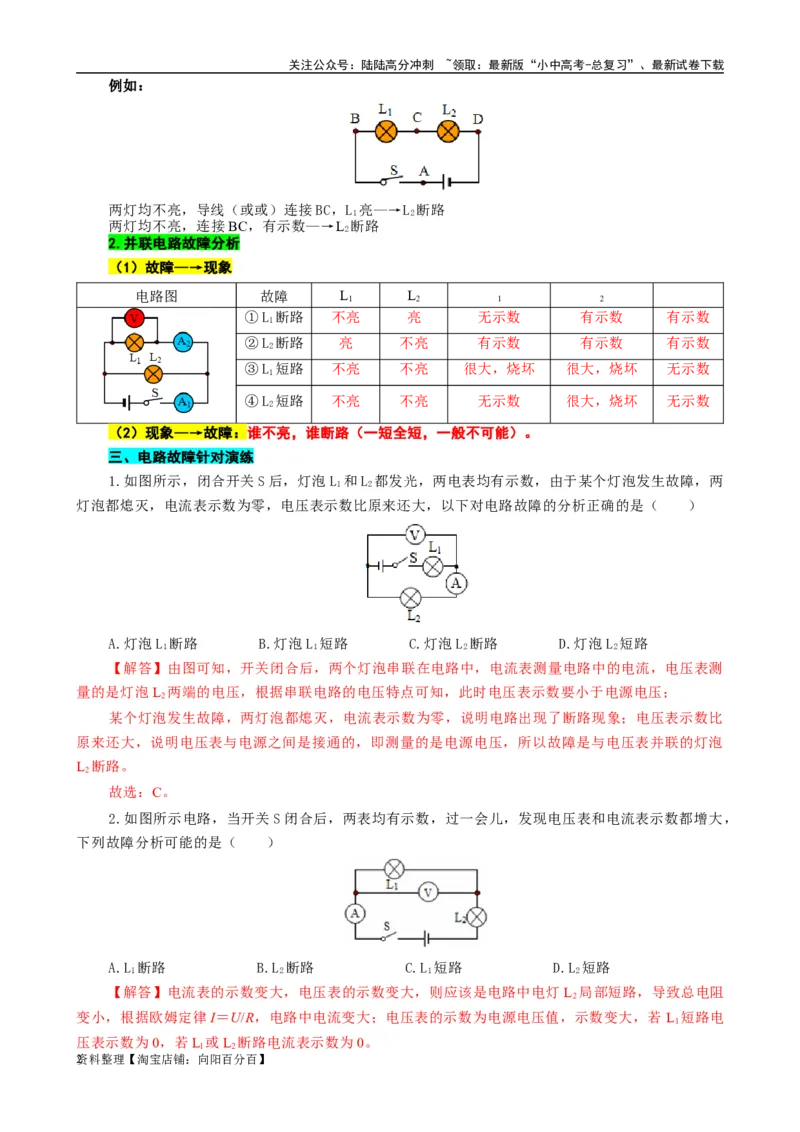

例如：
两灯均不亮，导线（或或）连接BC，L 亮—→L 断路
1 2
两灯均不亮，连接BC，有示数—→L 断路
2
2.并联电路故障分析
（1）故障—→现象
电路图 故障 L L
1 2 1 2
①L 断路 不亮 亮 无示数 有示数 有示数
1
②L 断路 亮 不亮 有示数 有示数 有示数
2
③L 短路 不亮 不亮 很大，烧坏 很大，烧坏 无示数
1
④L 短路 不亮 不亮 无示数 很大，烧坏 无示数
2
（2）现象—→故障：谁不亮，谁断路（一短全短，一般不可能）。
三、电路故障针对演练
1.如图所示，闭合开关S后，灯泡L 和L 都发光，两电表均有示数，由于某个灯泡发生故障，两
1 2
灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路故障的分析正确的是（ ）
A.灯泡L 断路 B.灯泡L 短路 C.灯泡L 断路 D.灯泡L 短路
1 1 2 2
【解答】由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测
量的是灯泡L 两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；
2
某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比
原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡
L 断路。
2
故选：C。
2.如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，
下列故障分析可能的是（ ）
A.L 断路 B.L 断路 C.L 短路 D.L 短路
l 2 1 2
【解答】电流表的示数变大，电压表的示数变大，则应该是电路中电灯L 局部短路，导致总电阻
2
变小，根据欧姆定律I＝U/R，电路中电流变大；电压表的示数为电源电压值，示数变大，若L 短路电
1
压表示数为0，若L 或L 断路电流表示数为0。
l 2
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
由分析可得，A、B、C错误，D正确。
故选：D。
3.如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动；关于电路故障分析正
确的是（ ）
A.电灯L 短路 B.电灯L 断路 C.电灯L 短路 D.电灯L 断路
1 1 2 2
【解答】A.如果灯泡L 短路，电路电阻较小，电流表指针偏转角度应较大。此选项不符合题意；
1
B.如果灯泡L 断路，整个电路断路，电压表、电流表指针不会偏转。此选项不符合题意；
1
C.如果灯泡L 短路，电路电阻较小，电流表指针偏转角度应较大；电压表相当于与导线并联无示
2
数。此选项不符合题意；
D.如果灯泡L 断路，电压表测量电源电压，指针会明显偏转；电路电流特别小，指针几乎不动。
2
此选项符合题意。
故选：D。
4.闭合如图所示电路的开关，只有一只灯泡发光，且两只电压表示数相同，可能是（ ）
A.灯L 断路 B.灯L 断路 C.灯L 短路 D.灯L 短路
1 2 1 2
【分析】由电路图可知，两灯泡串联，电压表 V 测量电源电压，电压表V 测灯L 两端电压；灯
1 2 2
泡不亮，可能是由于灯泡短路或电路存在断路造成的，根据电路故障现象分析电路故障原因。
【解答】AB.由电路图可知，两灯泡串联，当开关S闭合后，只有一个灯泡发光，说明故障为短
路，一定不是断路，故AB错误；
C.如果灯L 短路，电路为灯L 的基本电路，灯L 不发光，灯L 发光，电压表V 、V 都等于电
1 2 1 2 1 2
源电压，故C正确；
D.如果灯L 短路，则电路为灯L 的基本电路，灯L 不发光，灯L 发光，电压表V 测量电源电
2 1 2 1 1
压，示数等于电源电压6V，电压表V 被短路，示数为零，故D错误。
2
故选：C。
5.如图所示电路，闭合开关后，两灯均正常发光。一段时间后，灯L 被短路，则（ ）
1
A.灯L 正常发光 B.电流表示数不变
2
C.电压表示数不变 D.电源被烧坏
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【分析】根据电路图可知，两个灯泡并联接入电路中，电压表测量电源的电压，电流表测量通过
灯泡L 的电流；灯L 被短路，则电源被短路，据此分析电流表、电压表示数的变化和灯泡亮度的变
2 1
化。
【解答】根据电路图可知，两个灯泡并联接入电路中，电压表测量电源的电压，电流表测量通过
灯泡L 的电流；一段时间后，灯L 被短路，则电源被短路，电源被烧坏，灯泡都不发光，电流表、
2 1
电压表示数都变为0，故D正确。
故选：D。
6.如图所示的电路中，电源电压不变，闭合开关 S后，L 、L 都发光。一段时间后，其中一盏灯
1 2
熄灭，而电流表示数保持不变，则产生这一现象的原因可能是（ ）
A.灯L 断路 B.灯L 短路 C.电压表短路 D.灯L 断路
1 1 2
【分析】根据电路图可知，两灯泡并联，电流表测量通过L 的电流，电压表并联支路两端的电压
1
（电源电压），若一灯灭了，电流表示数不变，说明不亮的灯为断路。
【解答】由电路图可知，两灯泡并联，电压表测量并联后的电压，也为电源电压，电流表与L 串
1
联，测量L 的电流，若一灯灭了，电流表示数不变，说明L 中的电流不变，故L 断路。
1 1 2
故选：D。
7.如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭．一只电
表指针仍明显偏转，另一只电表示数为零，造成此现象的原因可能是（ ）
A.甲灯短路 B.乙灯短路 C.甲灯断路 D.乙灯断路
【分析】先分析电路的连接方式、电压表和电流表的作用，然后根据选项电流表和电压表的示数
分析电路的故障。
【解答】分析实物图可知，两灯并联，电流表测量灯泡甲的电流，电压表测量电源的电压；
由于是并联电路，若一盏灯短路，则电源短路，两个表都无示数，所以电路出现了断路现象；
电压表测量电源的电压，示数保持不变，所以电压表仍明显偏转，电流表示数为零，这说明甲灯
断路了。
故选：C。
8.如图所示，闭合开关S后，只有一盏灯亮，两电流表的示数相同，则可能的原因是（ ）
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A.灯L 断路 B.灯L 短路 C.灯L 断路 D.灯L 短路
1 1 2 2
【分析】用电器并列连接在电源两端，组成并联电路；在并联电路中，干路电流等于支路电流之
和。
【解答】由图知，两只灯泡并联，闭合开关，电流表 A 测量干路电流，A 测量通过灯泡L 的电
2 1 1
流，
A.如果灯泡L 断路不能发光，电流表A 断路没有示数。不符合题意；
1 1
B.如果灯泡L 短路，会造成电源短路，两只灯泡都不能发光。不符合题意；
1
C.如果灯泡L 断路不能发光，两只电流表都测量通过灯泡 L 的电流，示数相同，L 能够发光。
2 1 1
符合题意；
D.如果灯泡L 短路，会造成电源短路，两只灯泡都不能发光。不符合题意。
2
故选：C。
