电压表电流表测量对象判断方法
一、快速识别电表测量对象
第1步：记口诀：
电流表串哪测哪，电压表并谁测谁
第2步：判串并
“节点法”判断电表的串并联方式和位置。（假设法、去源法、电流流向法都可以）
第3步：验电源
电压表需要验看并联部分是否包含电源——电压表不能同时测量包含电源的部分。

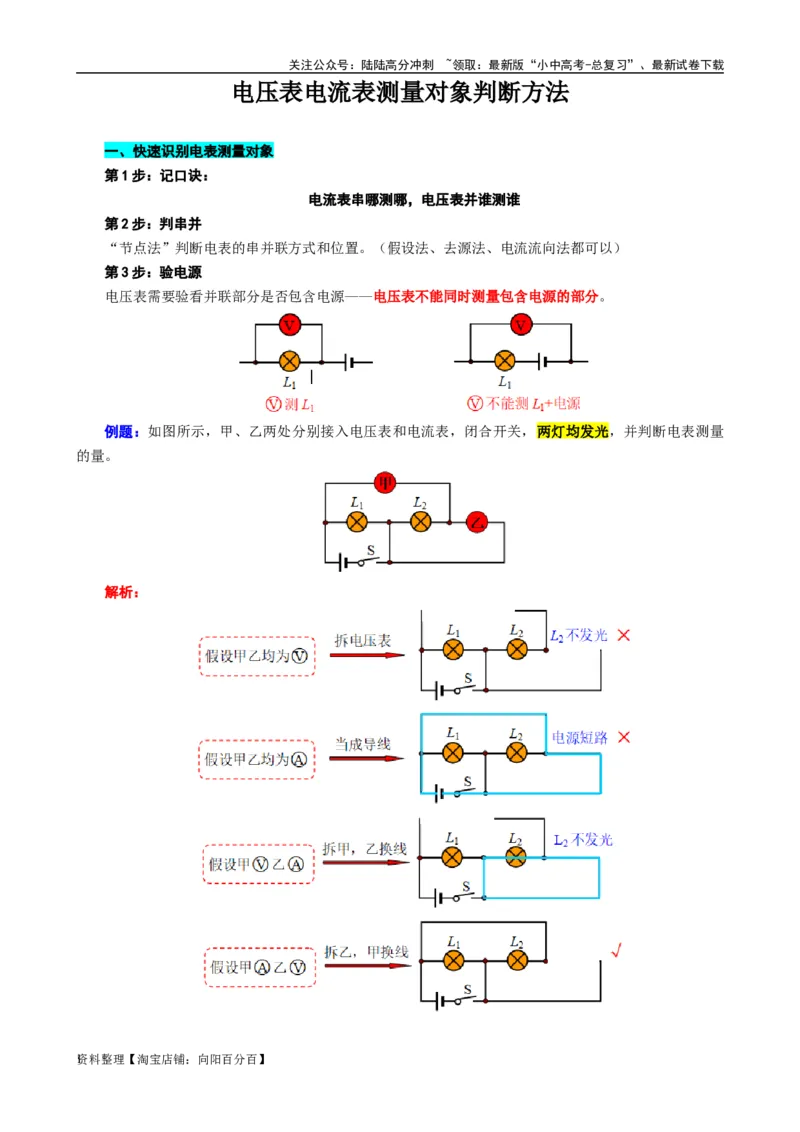

例题：如图所示，甲、乙两处分别接入电压表和电流表，闭合开关，两灯均发光，并判断电表测量
的量。
解析：
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
L、L 并联，甲：电流表，测量L 电流；乙：电压表：测量电源电压。
1 2 2
二、电表测量对象判断专练
1.填入电表使电路正常工作：
题图 答案 简析
R、R′串联
串联电路中→电流表
若为电流表，电阻R会短路
要求：L、L 并联
1 2
①若为电压表，L、L 串联
1 2
②若为电压表，L、L 串联
1 2
③若为电流表，电源短路
①若为电压表，R 会短路
2
②若为电流表，电源会短路
①若为电流表，电源会短路
②若为电压表，灯泡不会发光
①串联时：甲是电压表，乙是电
电压表并联，连入电路相当于断
流表，丙是电压表；
路；电流表串联，连入电路相当
②并联时：甲是电流表，乙是电
于导线。
压表，丙是电流表。
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
V 并联在L 两端
1 1
电路中只有一条电流路径→串联
V 并联在电源两端
2
A 在干路 电流在电路中分出支路并汇合→
1
A 在L 支路 并联
2 2
2.如图所示电路，试分析电路的连接及灯泡的发光情况和电流表、电压表的测量对象。
电路图 等效电路图 简析
①闭合S 和S，断开S，L 和L
1 2 3 1 2
是 并联 连接的，发光情况：L
1
亮 ，L 亮 ，A测量 L ，V测
2 1
量 L 。
2
②闭合 S 和 S ，断开 S ，L 是
2 3 1 1
断 路，L 是 通 路，发光情
2
况：L 不亮 ，L 亮 ，V测量
1 2
L 。
2
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
