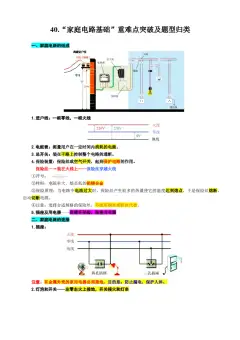

40.“家庭电路基础”重难点突破及题型归类
一、家庭电路的组成
1.进户线：一根零线，一根火线
2.电能表：测量用户在一定时间内消耗的电能。
3.总开关：装在干路上控制整个电路的通断。
4.保险装置：保险丝或空气开关，起到保护电路的作用。
保险丝—→装在火线上——保险丝穿越火线
①符号：
②材料：电阻率大、熔点低的铅锑合金
③保险原理：当电路中电流过大时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，
自动切断电源。
④注意：选择合适规格的保险丝，不能用铜丝或铁丝代替。
5.插座及用电器——进能开保险，插座并电器
二、家庭电路的连接
1.插座：
注意：有金属外壳的家用电器必须接地，目的是：防止漏电，保护人体。
2.灯泡和开关——左零右火上接地，开关接火和灯串
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
三、测电笔
1.构造：
螺丝刀式测电笔
钢笔式测电笔
2.作用：辨别火线和零线。
3.正确使用：手握笔尾金属体保证构成回路，千万不能碰笔尖防止触电。
四、安全用电
1.安全电压：
人体的安全电压：不高于36V
家庭电路电压：220V
工业用电电压：380V
2.安全用电“三不”原则：
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
不接触低压带电体，不靠近高压带电体，不湿手触摸用电器。
——“低压勿碰，高压勿近”
3.电路安全两个方面：
①防止火灾的关键：保证电流过大时，保险装置能自动切断电路。
②防止触电的关键：防止人体将火线与大地（或零线）连通。
4.触电：
①低压触电 电压+回路=触电
a.双线触电：火线+人体+零线
b.单线触电：火线+人体+大地
②高压触电
a.高压触电——靠近高压带电体
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
b.跨步电压触电——断线触地，双脚着地站其周围
五、家庭电路故障分析
1.跳闸型
原因：a.总功率过大 大功率用电器
b.短路 谁接进电路导致跳闸，就是谁短路。常见情况：插头刚插上就跳闸——插
头短路；某用电器的开关刚闭合就跳闸——该用电器短路。
例1.小明同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了，导
致上述现象的原因是（ B ）
A.插头和插座接触不良 B.电路中用电器总功率过大
C.空调机内部断路 D.控制空调机的开关短路
解析：题目关键词：大功率用电器：3kW的空调。
A、C电路中出现断路，总功率减小，熔丝不会断。
D控制空调机的开关短路，只会造成开关一直闭合。
例2.小李同学把写字桌上的台灯插头插入插座，刚一闭合台灯开关，家中所有照明灯突然全熄灭，
检查发现总开关已跳闸，则故障可能（ B ）
A.台灯插头处短路 B.台灯灯泡处短路
C.台灯灯丝断了 D.插座处短路
解析：接入台灯—→其它全灭—→台灯把其它灯短咱了—→电路中电流过大—→跳闸。
2.利用测电笔
现象：插座两孔氖管均发光：
例3.如图所示正席发光的两灯突然全部熄灭，小芳先检查保险丝，保险丝完好，再用测电笔分别检
测插座的两孔，发现氖管均发光，造成这一现象的原因是（ D ）
A.进户火线断了 B.插座发生短路了
C.某盏灯丝烧断了 D.进产户零线断了
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
解析：氖氩管均发光—→左孔按图中橙色线路与火线相连—→进户零线断了
3.利用灯泡
①闭合S和S，L 与L 串联，若校验灯L 正常发光，说明L 短路.
1 0 1 0 1
L 分走了全部220V电压
0
②闭合S和S， L 与L 串联，若校验灯L 和L 都能发光，说明L 完好
2 0 2 0 2 2
串联分压，此时两灯都不是正常发光→两灯发
光较暗
③闭合S和S，L 与L 串联，若校验灯L 不亮，说明L 断路
3 0 3 0 3
