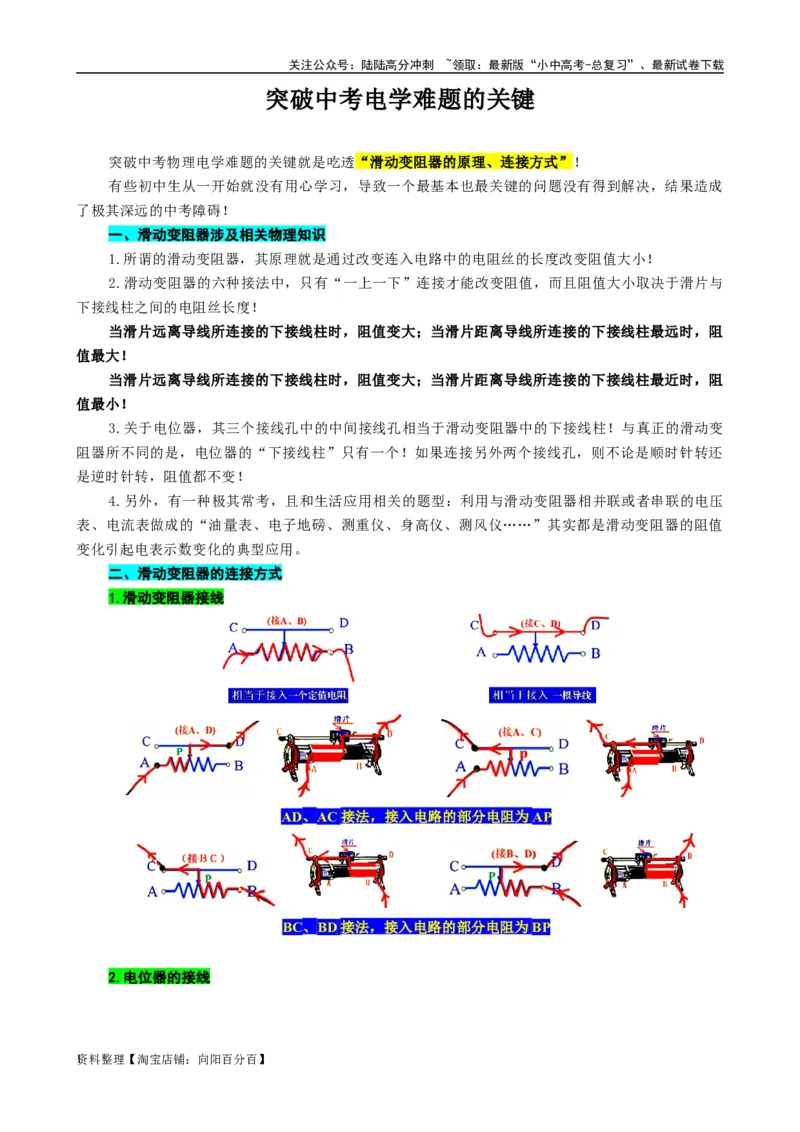

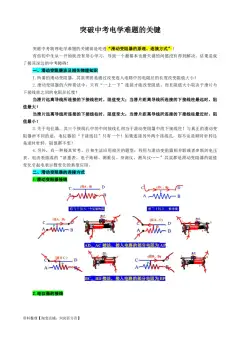

突破中考电学难题的关键
突破中考物理电学难题的关键就是吃透“滑动变阻器的原理、连接方式”！
有些初中生从一开始就没有用心学习，导致一个最基本也最关键的问题没有得到解决，结果造成
了极其深远的中考障碍！
一、滑动变阻器涉及相关物理知识
1.所谓的滑动变阻器，其原理就是通过改变连入电路中的电阻丝的长度改变阻值大小！
2.滑动变阻器的六种接法中，只有“一上一下”连接才能改变阻值，而且阻值大小取决于滑片与
下接线柱之间的电阻丝长度！
当滑片远离导线所连接的下接线柱时，阻值变大；当滑片距离导线所连接的下接线柱最远时，阻
值最大！
当滑片远离导线所连接的下接线柱时，阻值变大；当滑片距离导线所连接的下接线柱最近时，阻
值最小！
3.关于电位器，其三个接线孔中的中间接线孔相当于滑动变阻器中的下接线柱！与真正的滑动变
阻器所不同的是，电位器的“下接线柱”只有一个！如果连接另外两个接线孔，则不论是顺时针转还
是逆时针转，阻值都不变！
4.另外，有一种极其常考，且和生活应用相关的题型：利用与滑动变阻器相并联或者串联的电压
表、电流表做成的“油量表、电子地磅、测重仪、身高仪、测风仪……”其实都是滑动变阻器的阻值
变化引起电表示数变化的典型应用。
二、滑动变阻器的连接方式
1.滑动变阻器接线
AD、AC接法，接入电路的部分电阻为AP
BC、BD接法，接入电路的部分电阻为BP

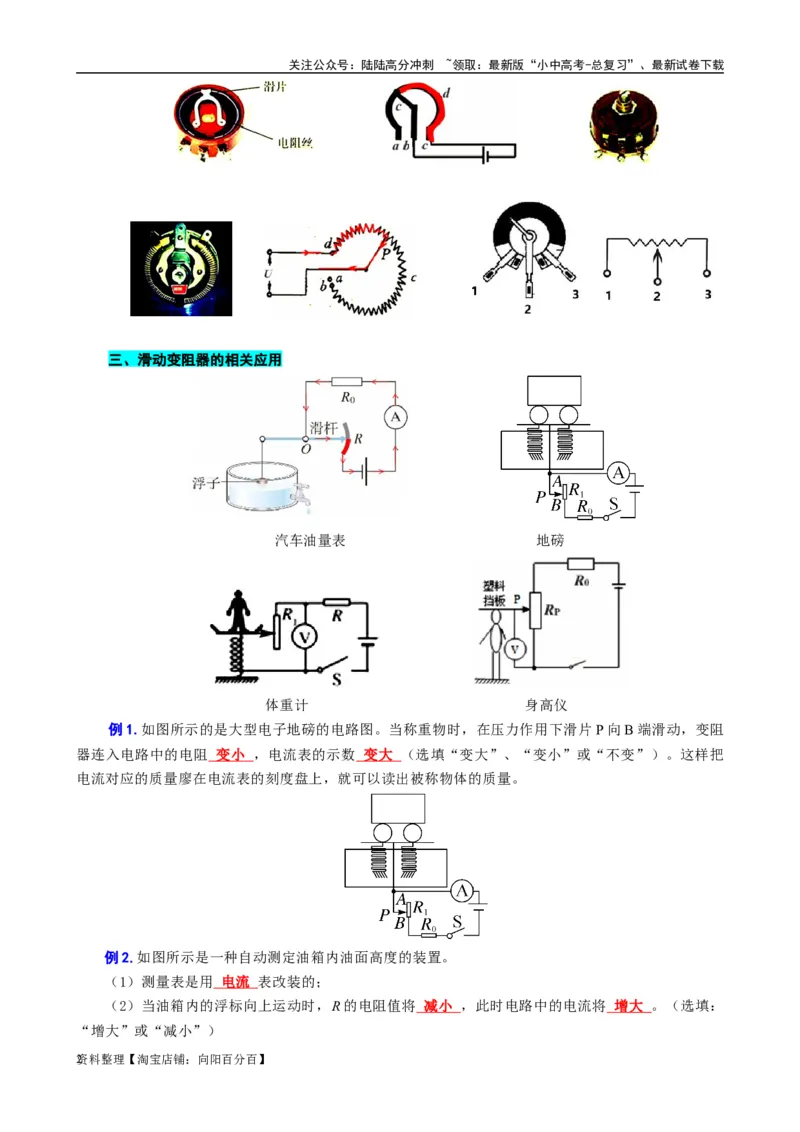

2.电位器的接线
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
三、滑动变阻器的相关应用
汽车油量表 地磅
体重计 身高仪
例1.如图所示的是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向B端滑动，变阻
器连入电路中的电阻 变小 ，电流表的示数 变大 （选填“变大”、“变小”或“不变”）。这样把
电流对应的质量廖在电流表的刻度盘上，就可以读出被称物体的质量。
例2.如图所示是一种自动测定油箱内油面高度的装置。
（1）测量表是用 电流 表改装的；
（2）当油箱内的浮标向上运动时，R的电阻值将 减小 ，此时电路中的电流将 增大 。（选填：
“增大”或“减小”）
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

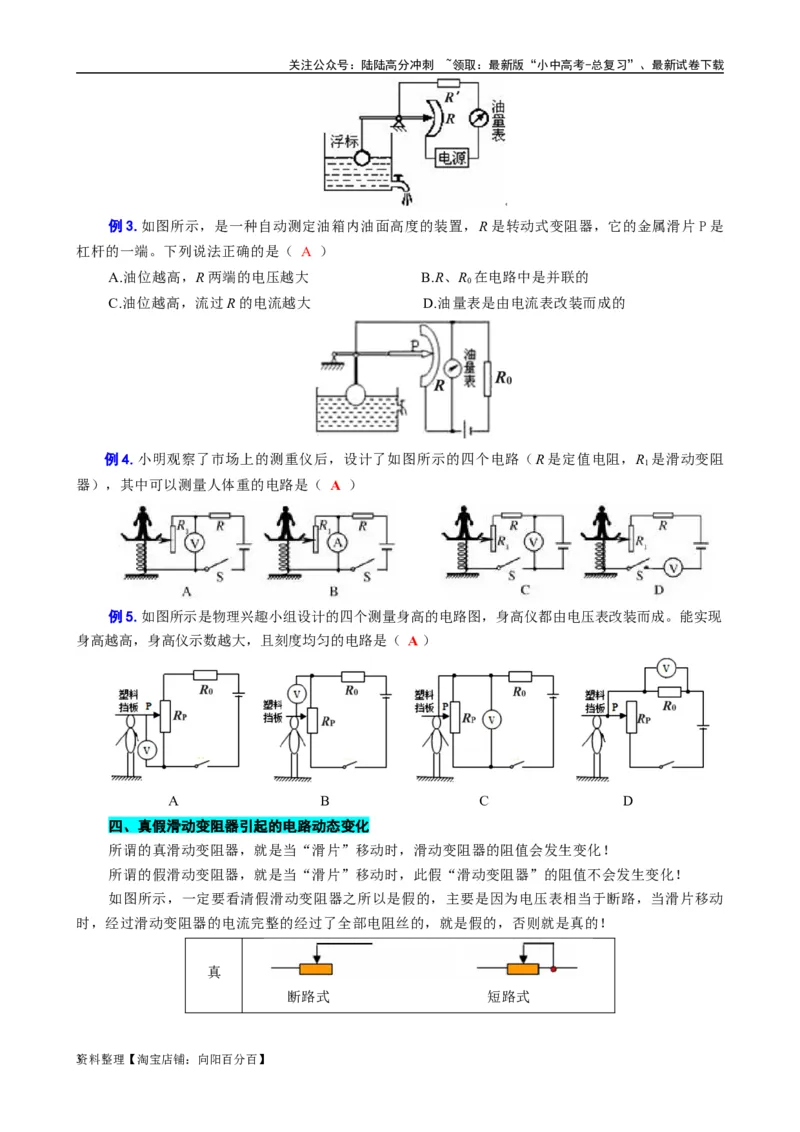

例3.如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片 P是
杠杆的一端。下列说法正确的是（ A ）
A.油位越高，R两端的电压越大 B.R、R 在电路中是并联的
0
C.油位越高，流过R的电流越大 D.油量表是由电流表改装而成的
例4.小明观察了市场上的测重仪后，设计了如图所示的四个电路（R是定值电阻，R 是滑动变阻
1
器），其中可以测量人体重的电路是（ A ）
例5.如图所示是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现
身高越高，身高仪示数越大，且刻度均匀的电路是（ A ）
A B C D
四、真假滑动变阻器引起的电路动态变化
所谓的真滑动变阻器，就是当“滑片”移动时，滑动变阻器的阻值会发生变化！
所谓的假滑动变阻器，就是当“滑片”移动时，此假“滑动变阻器”的阻值不会发生变化！
如图所示，一定要看清假滑动变阻器之所以是假的，主要是因为电压表相当于断路，当滑片移动
时，经过滑动变阻器的电流完整的经过了全部电阻丝的，就是假的，否则就是真的！
真
断路式 短路式
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
假
真
例1.如图所示的电路，当滑动变阻器的滑片P向a端滑动的过程中，电流表、电压表示数变化的
情况是（ ）
A.电流表示数变大 B.电流表示数变小
C.电压表示数变大 D.电压表示数变小
例2.计算机鼠标装有传感器来监视鼠标的移动情况，如图所示是它的工作原理示意图。物体 M在
轨道上平行移动时，可带动与之相连的金属滑片P移动，通过电压表示数可反映物体M移动的距离。
当物体M向右移动时，电流表示数将 不变 ，电压表示数将 变大 。（均选填“变大”、“不变”或
“变小”）
例3.如图所示的电路中，电源电压保持不变。当S闭合后，滑动变阻器的滑片P从中间向上移动
时，电流表的示数将 变小 ，电压表的示数将 不变 。（均选填“变大”、“变小”或“不变”）
五、串联电路中滑动变阻器的作用及其引起的电路动态变化
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

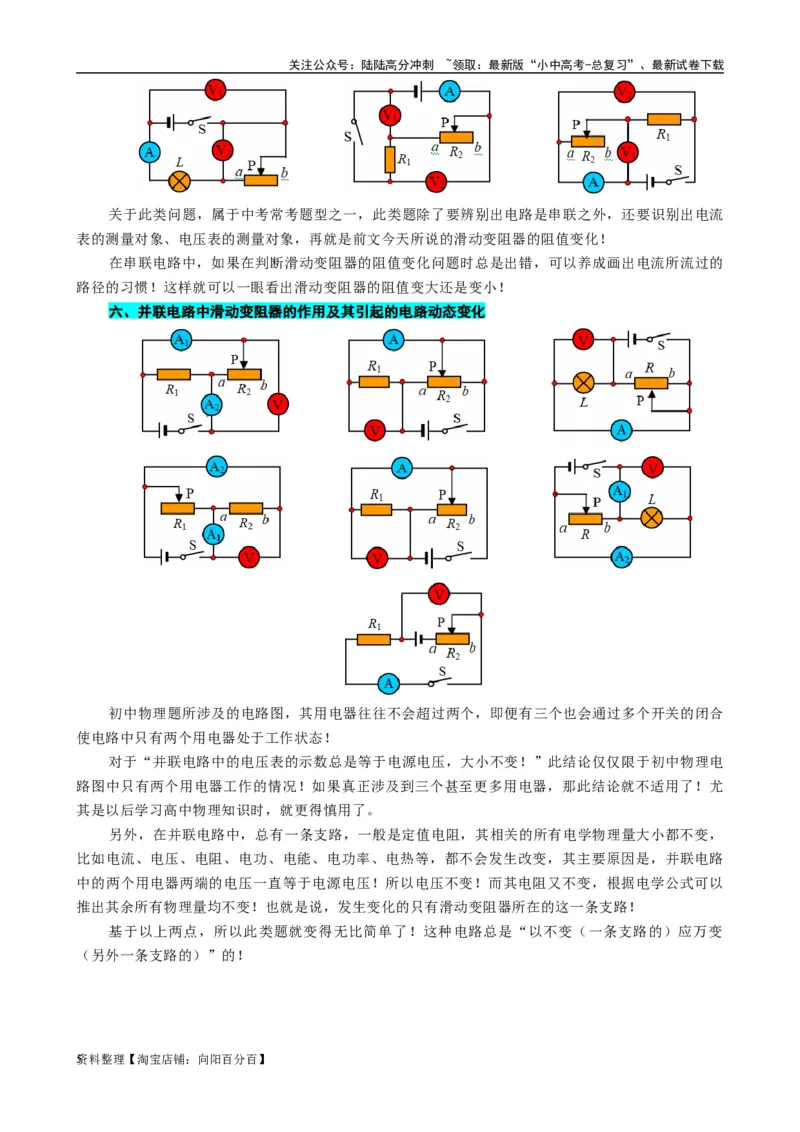

关于此类问题，属于中考常考题型之一，此类题除了要辨别出电路是串联之外，还要识别出电流
表的测量对象、电压表的测量对象，再就是前文今天所说的滑动变阻器的阻值变化！
在串联电路中，如果在判断滑动变阻器的阻值变化问题时总是出错，可以养成画出电流所流过的
路径的习惯！这样就可以一眼看出滑动变阻器的阻值变大还是变小！
六、并联电路中滑动变阻器的作用及其引起的电路动态变化
初中物理题所涉及的电路图，其用电器往往不会超过两个，即便有三个也会通过多个开关的闭合
使电路中只有两个用电器处于工作状态！
对于“并联电路中的电压表的示数总是等于电源电压，大小不变！”此结论仅仅限于初中物理电
路图中只有两个用电器工作的情况！如果真正涉及到三个甚至更多用电器，那此结论就不适用了！尤
其是以后学习高中物理知识时，就更得慎用了。
另外，在并联电路中，总有一条支路，一般是定值电阻，其相关的所有电学物理量大小都不变，
比如电流、电压、电阻、电功、电能、电功率、电热等，都不会发生改变，其主要原因是，并联电路
中的两个用电器两端的电压一直等于电源电压！所以电压不变！而其电阻又不变，根据电学公式可以
推出其余所有物理量均不变！也就是说，发生变化的只有滑动变阻器所在的这一条支路！
基于以上两点，所以此类题就变得无比简单了！这种电路总是“以不变（一条支路的）应万变
（另外一条支路的）”的！
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
