“电路进阶”重难点突破及题型归类

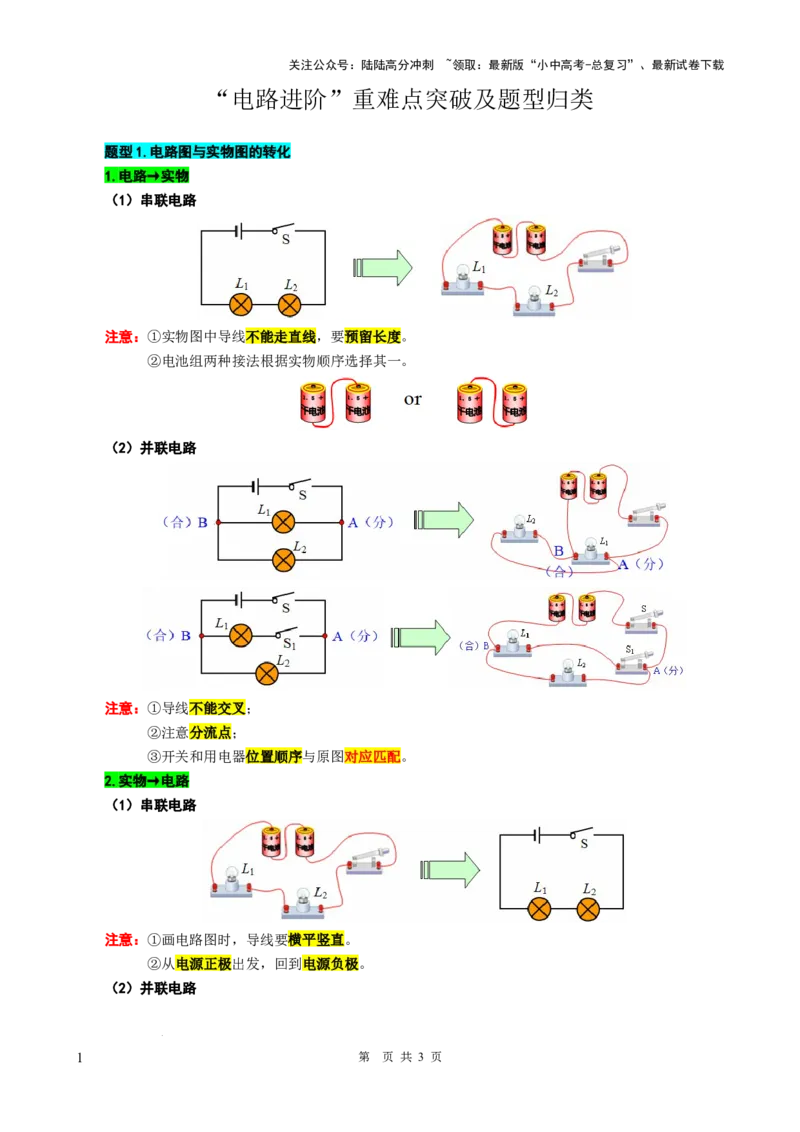

题型1.电路图与实物图的转化
1.电路→实物
（1）串联电路
注意：①实物图中导线不能走直线，要预留长度。
②电池组两种接法根据实物顺序选择其一。
（2）并联电路
注意：①导线不能交叉；
②注意分流点；
③开关和用电器位置顺序与原图对应匹配。
2.实物→电路
（1）串联电路
注意：①画电路图时，导线要横平竖直。
②从电源正极出发，回到电源负极。

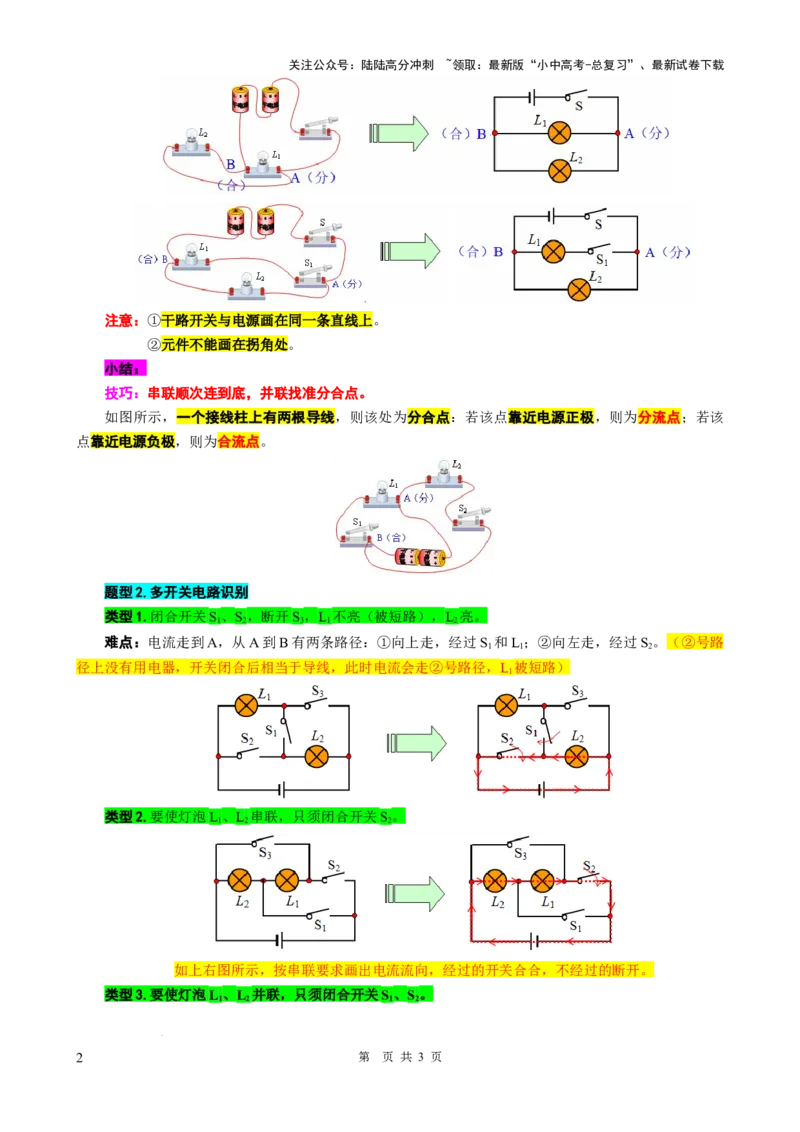

（2）并联电路
1 第 页 共 3 页
学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
注意：①干路开关与电源画在同一条直线上。
②元件不能画在拐角处。
小结：
技巧：串联顺次连到底，并联找准分合点。
如图所示，一个接线柱上有两根导线，则该处为分合点：若该点靠近电源正极，则为分流点；若该
点靠近电源负极，则为合流点。
题型2.多开关电路识别
类型1.闭合开关S、S，断开S，L 不亮（被短路），L 亮。
1 2 3 1 2
难点：电流走到A，从A到B有两条路径：①向上走，经过S 和L ；②向左走，经过S 。（②号路
1 1 2
径上没有用电器，开关闭合后相当于导线，此时电流会走②号路径，L 被短路）
1
类型2.要使灯泡L、L 串联，只须闭合开关S。
1 2 2
如上右图所示，按串联要求画出电流流向，经过的开关合合，不经过的断开。
类型3.要使灯泡L 、L 并联，只须闭合开关S、S。
1 2 1 2
2 第 页 共 3 页
学科网（北京）股份有限公司关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

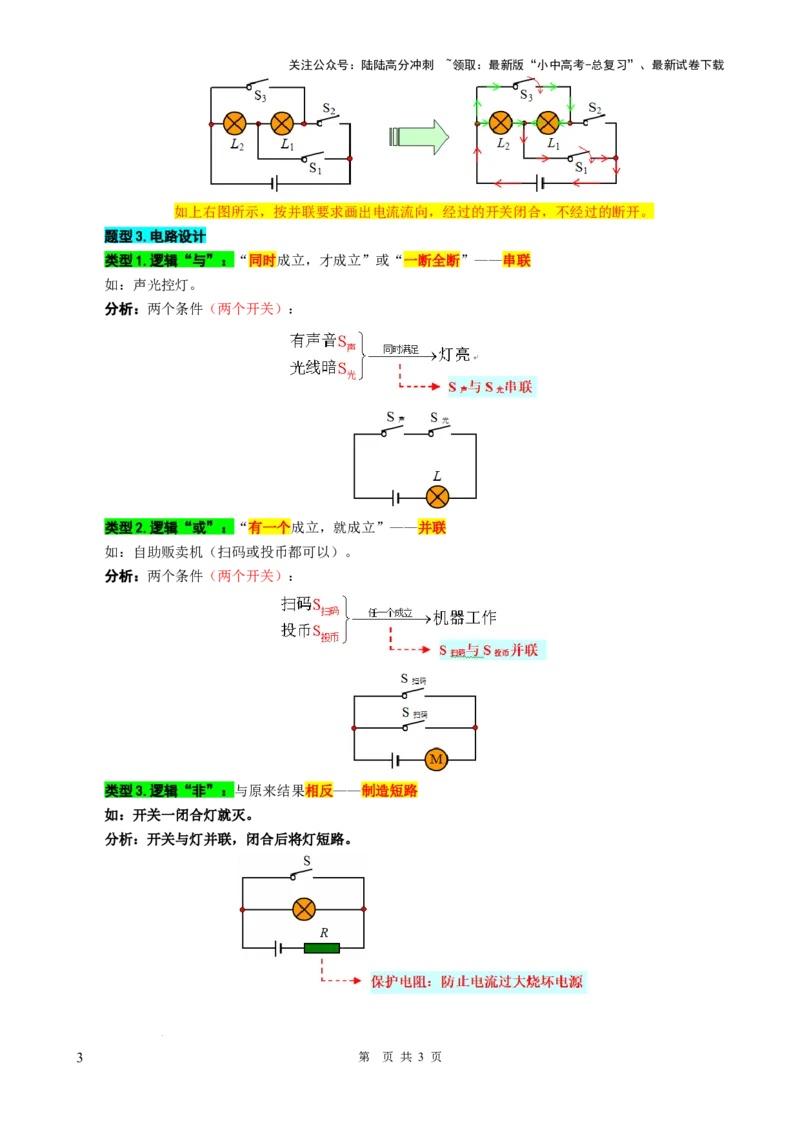

如上右图所示，按并联要求画出电流流向，经过的开关闭合，不经过的断开。
题型3.电路设计
类型1.逻辑“与”：“同时成立，才成立”或“一断全断”——串联
如：声光控灯。
分析：两个条件（两个开关）：
类型2.逻辑“或”：“有一个成立，就成立”——并联
如：自助贩卖机（扫码或投币都可以）。
分析：两个条件（两个开关）：
类型3.逻辑“非”：与原来结果相反——制造短路
如：开关一闭合灯就灭。
分析：开关与灯并联，闭合后将灯短路。
