专项训练

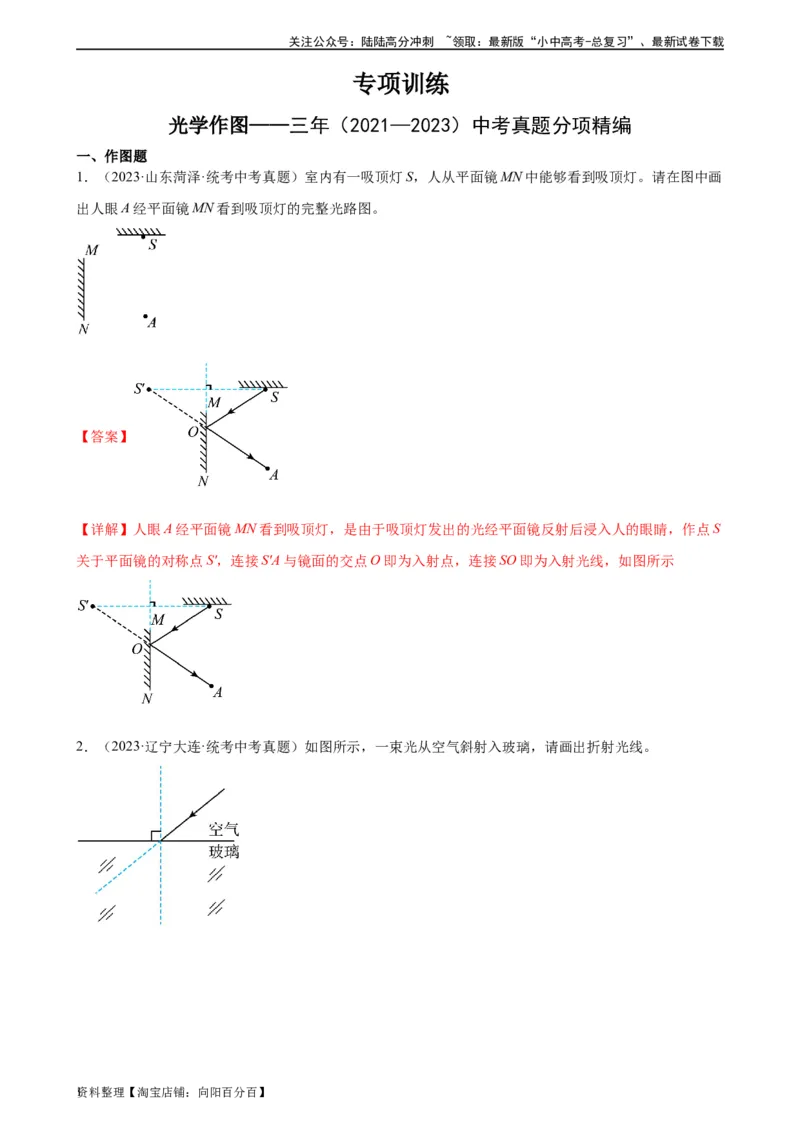

光学作图——三年（2021—2023）中考真题分项精编
一、作图题
1．（2023·山东菏泽·统考中考真题）室内有一吸顶灯S，人从平面镜MN中能够看到吸顶灯。请在图中画
出人眼A经平面镜MN看到吸顶灯的完整光路图。
【答案】
【详解】人眼A经平面镜MN看到吸顶灯，是由于吸顶灯发出的光经平面镜反射后浸入人的眼睛，作点S
关于平面镜的对称点S′，连接S′A与镜面的交点O即为入射点，连接SO即为入射光线，如图所示
2．（2023·辽宁大连·统考中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】

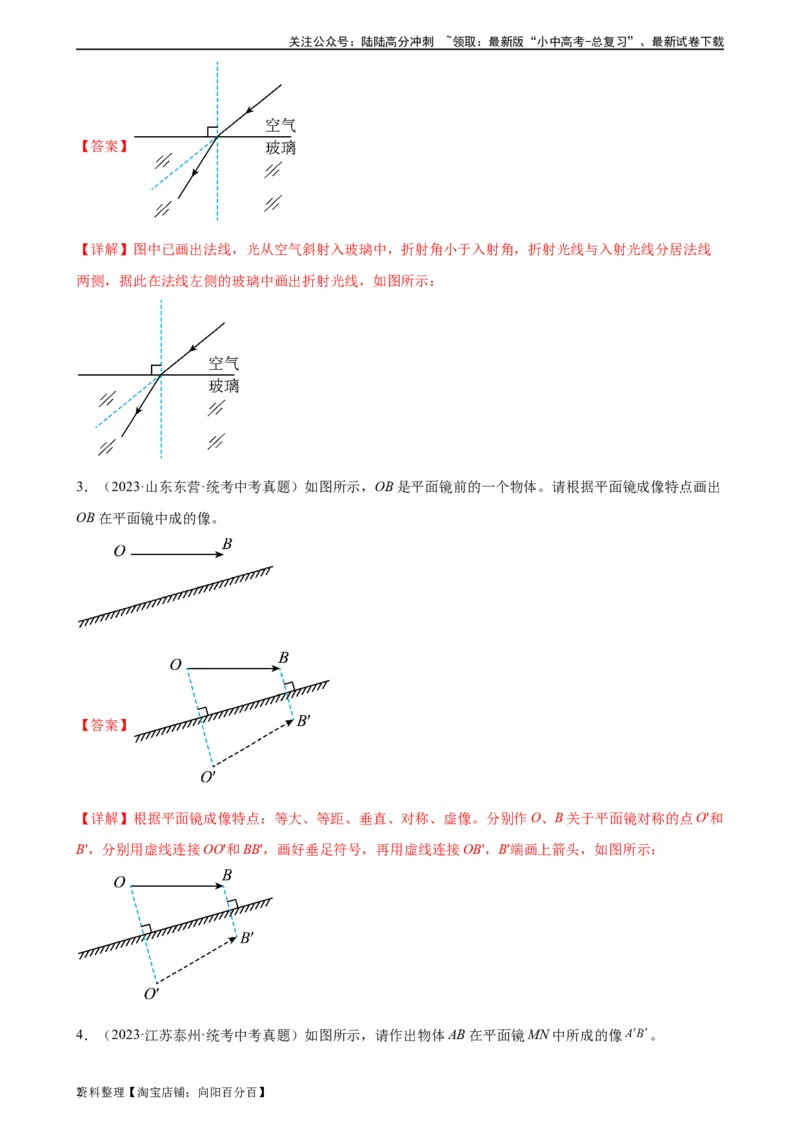

【详解】图中已画出法线，光从空气斜射入玻璃中，折射角小于入射角，折射光线与入射光线分居法线
两侧，据此在法线左侧的玻璃中画出折射光线，如图所示：
3．（2023·山东东营·统考中考真题）如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出
OB在平面镜中成的像。
【答案】
【详解】根据平面镜成像特点：等大、等距、垂直、对称、虚像。分别作O、B关于平面镜对称的点O'和
B'，分别用虚线连接OO'和BB'，画好垂足符号，再用虚线连接OB'，B'端画上箭头，如图所示：
4．（2023·江苏泰州·统考中考真题）如图所示，请作出物体AB在平面镜MN中所成的像 。
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】

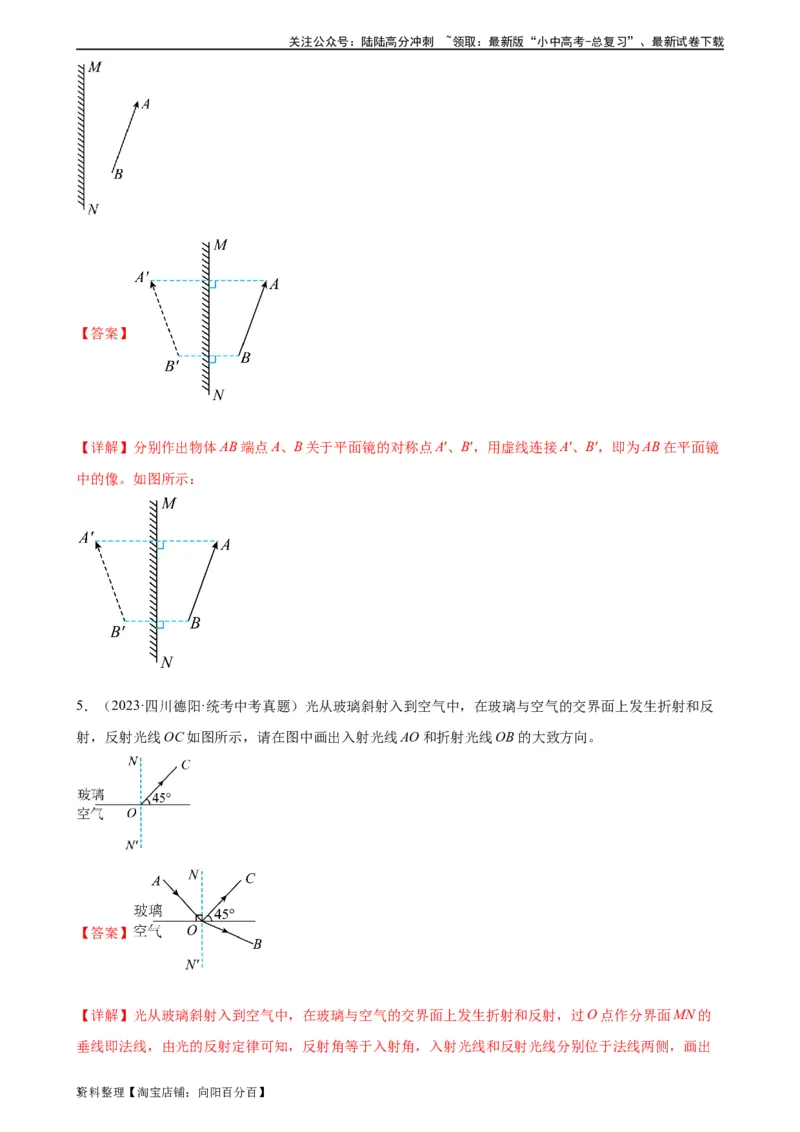

【详解】分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′，即为AB在平面镜
中的像。如图所示：
5．（2023·四川德阳·统考中考真题）光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反
射，反射光线OC如图所示，请在图中画出入射光线AO和折射光线OB的大致方向。
【答案】
【详解】光从玻璃斜射入到空气中，在玻璃与空气的交界面上发生折射和反射，过O点作分界面MN的
垂线即法线，由光的反射定律可知，反射角等于入射角，入射光线和反射光线分别位于法线两侧，画出
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

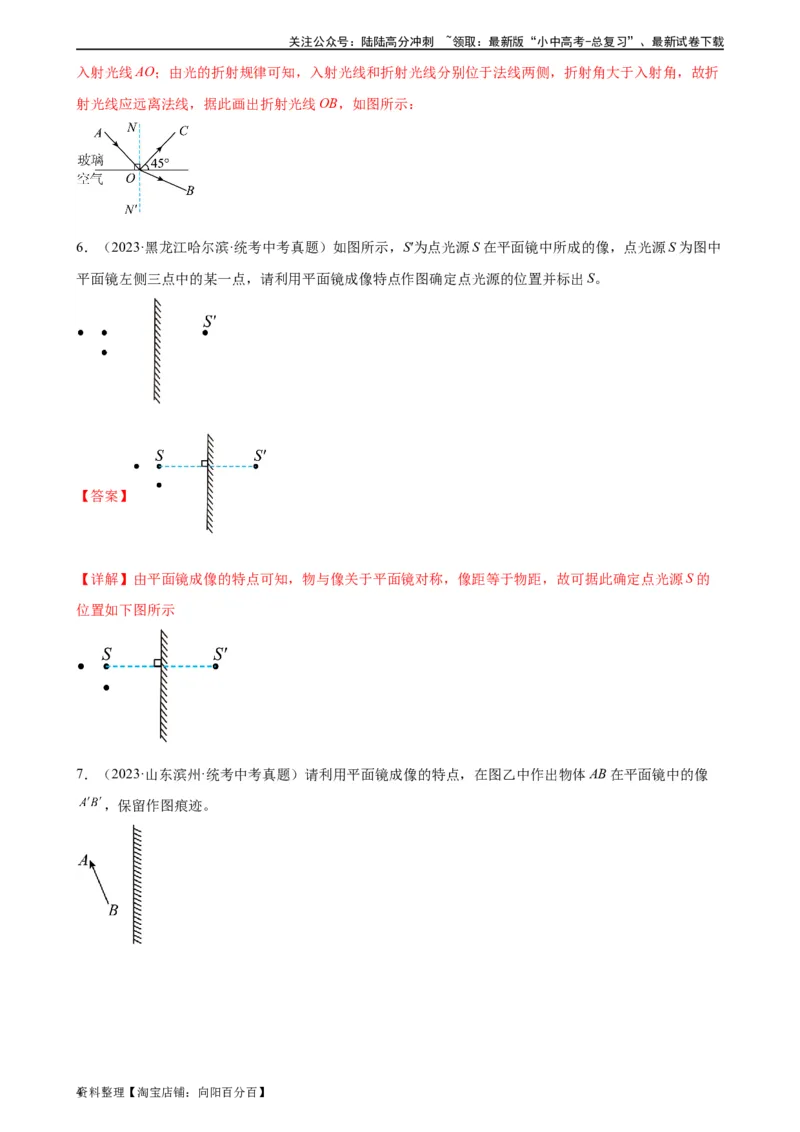

入射光线AO；由光的折射规律可知，入射光线和折射光线分别位于法线两侧，折射角大于入射角，故折
射光线应远离法线，据此画出折射光线OB，如图所示：
6．（2023·黑龙江哈尔滨·统考中考真题）如图所示，S′为点光源S在平面镜中所成的像，点光源S为图中
平面镜左侧三点中的某一点，请利用平面镜成像特点作图确定点光源的位置并标出S。
【答案】
【详解】由平面镜成像的特点可知，物与像关于平面镜对称，像距等于物距，故可据此确定点光源S的
位置如下图所示
7．（2023·山东滨州·统考中考真题）请利用平面镜成像的特点，在图乙中作出物体AB在平面镜中的像
，保留作图痕迹。
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】

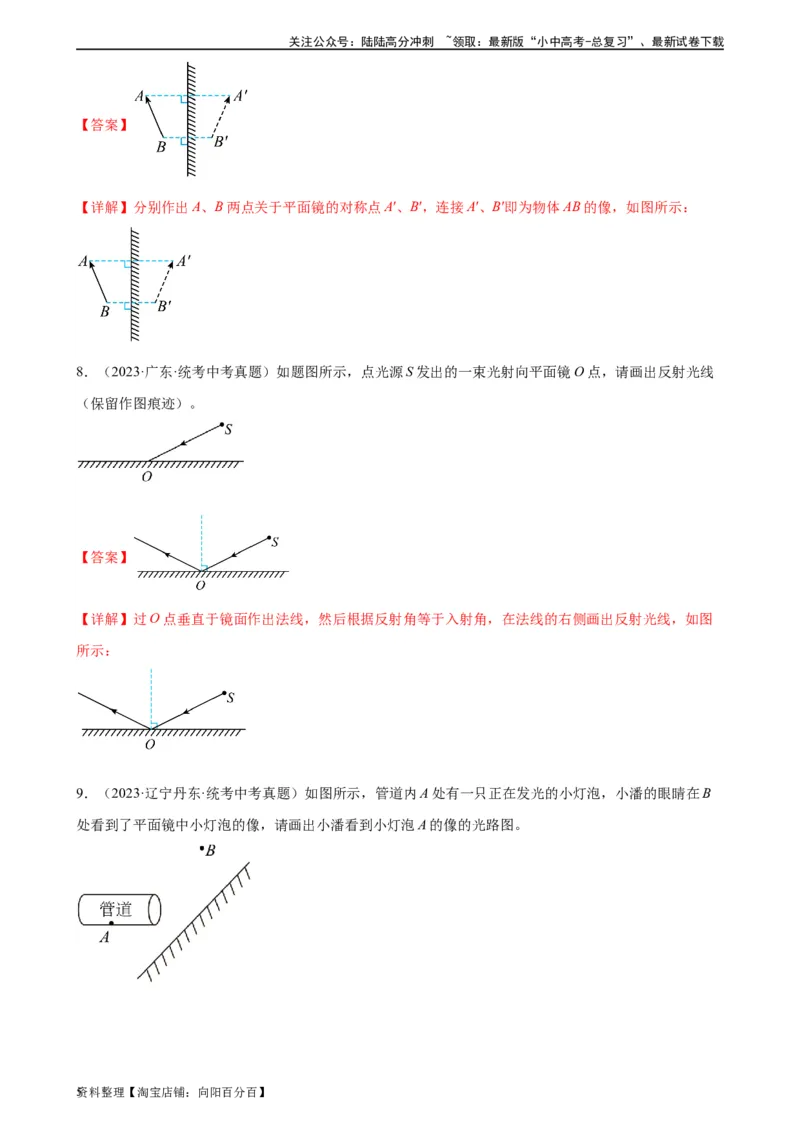

【详解】分别作出A、B两点关于平面镜的对称点A′、B′，连接A′、B′即为物体AB的像，如图所示：
8．（2023·广东·统考中考真题）如题图所示，点光源S发出的一束光射向平面镜O点，请画出反射光线
（保留作图痕迹）。
【答案】
【详解】过O点垂直于镜面作出法线，然后根据反射角等于入射角，在法线的右侧画出反射光线，如图
所示：
9．（2023·辽宁丹东·统考中考真题）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B
处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】

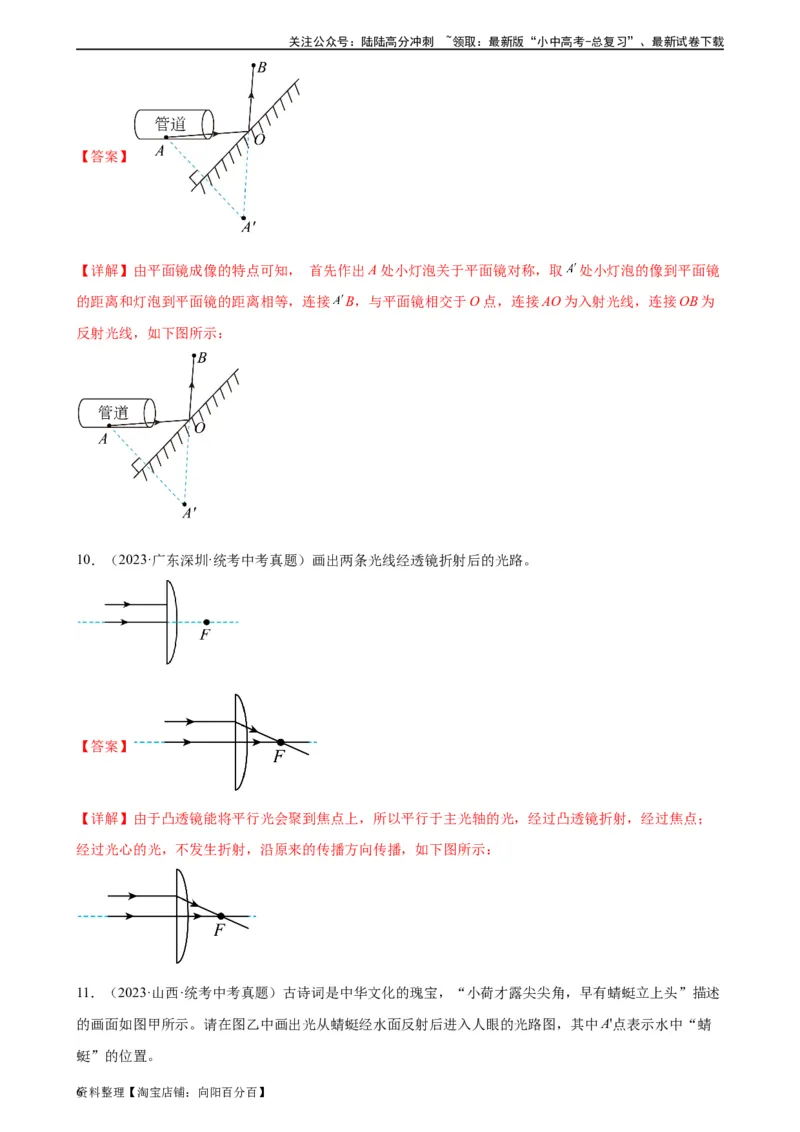

【详解】由平面镜成像的特点可知， 首先作出A处小灯泡关于平面镜对称，取 处小灯泡的像到平面镜
的距离和灯泡到平面镜的距离相等，连接 B，与平面镜相交于O点，连接AO为入射光线，连接OB为
反射光线，如下图所示：
10．（2023·广东深圳·统考中考真题）画出两条光线经透镜折射后的光路。
【答案】
【详解】由于凸透镜能将平行光会聚到焦点上，所以平行于主光轴的光，经过凸透镜折射，经过焦点；
经过光心的光，不发生折射，沿原来的传播方向传播，如下图所示：

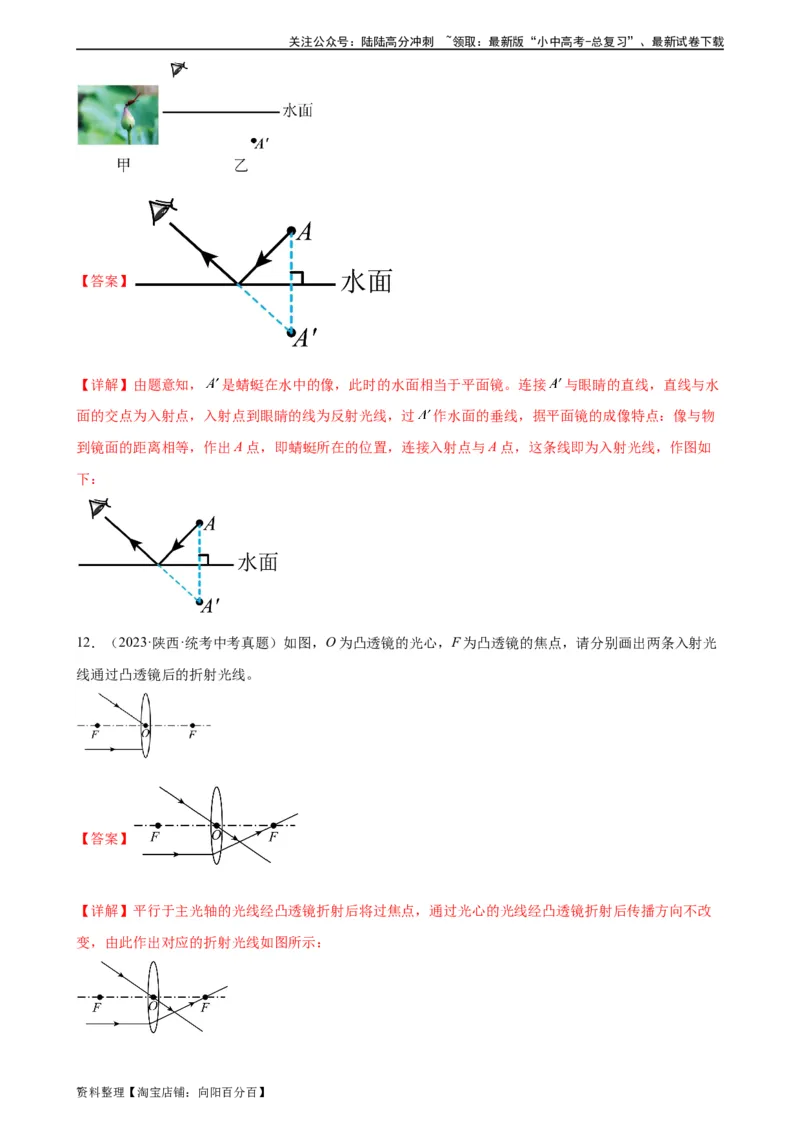

11．（2023·山西·统考中考真题）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述
的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻
蜓”的位置。
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】
【详解】由题意知， 是蜻蜓在水中的像，此时的水面相当于平面镜。连接 与眼睛的直线，直线与水
面的交点为入射点，入射点到眼睛的线为反射光线，过 作水面的垂线，据平面镜的成像特点：像与物
到镜面的距离相等，作出A点，即蜻蜓所在的位置，连接入射点与A点，这条线即为入射光线，作图如
下：
12．（2023·陕西·统考中考真题）如图，O为凸透镜的光心，F为凸透镜的焦点，请分别画出两条入射光
线通过凸透镜后的折射光线。
【答案】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后传播方向不改
变，由此作出对应的折射光线如图所示：
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

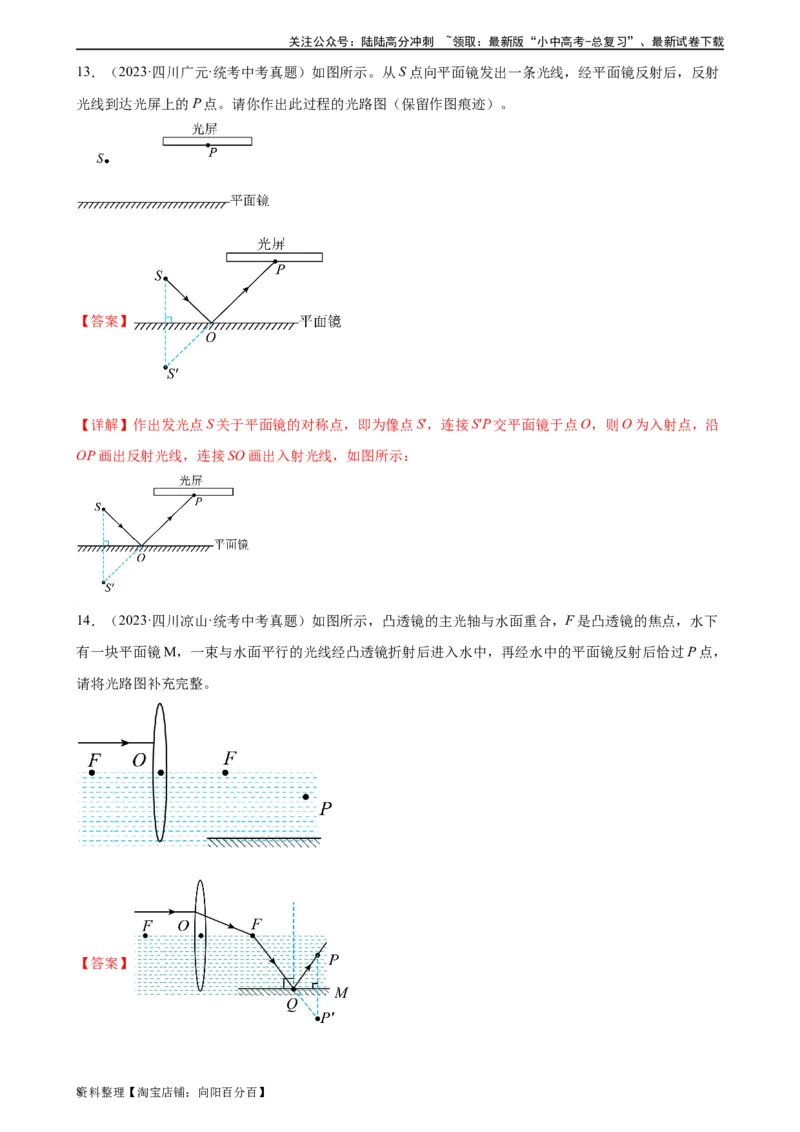

13．（2023·四川广元·统考中考真题）如图所示。从S点向平面镜发出一条光线，经平面镜反射后，反射
光线到达光屏上的P点。请你作出此过程的光路图（保留作图痕迹）。
【答案】
【详解】作出发光点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，则O为入射点，沿
OP画出反射光线，连接SO画出入射光线，如图所示：
14．（2023·四川凉山·统考中考真题）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下
有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，
请将光路图补充完整。
【答案】
资8 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

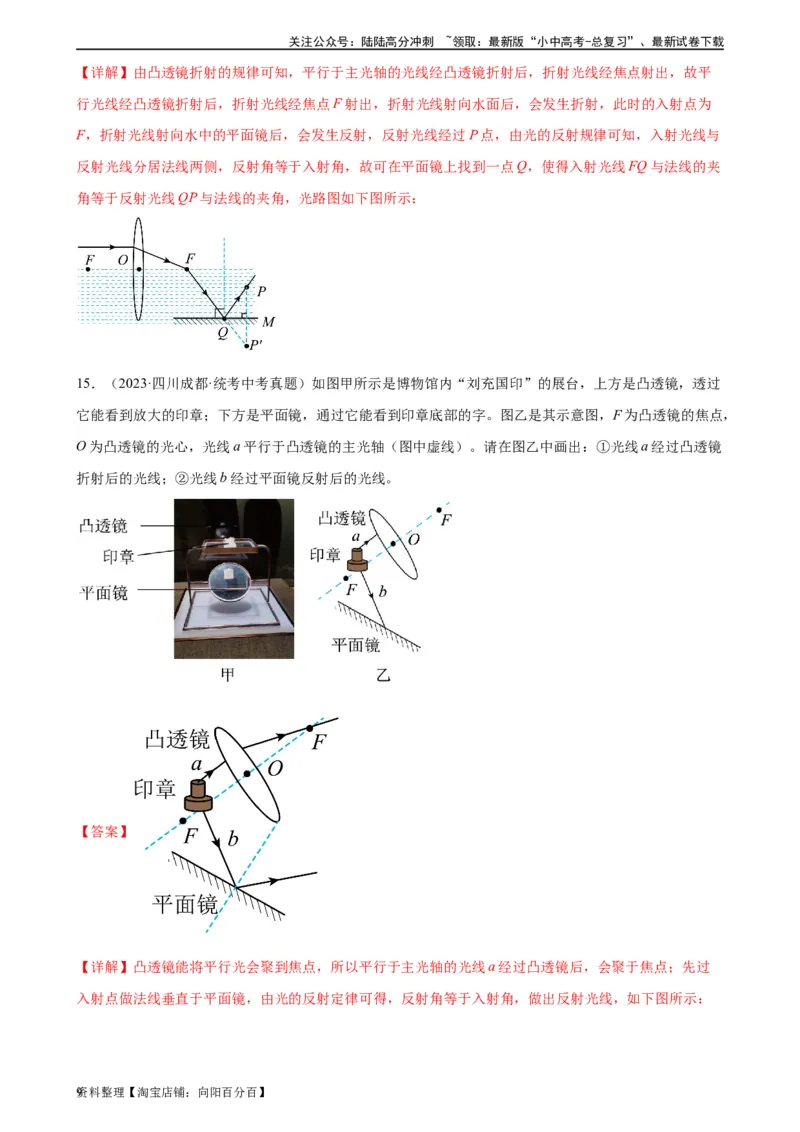

【详解】由凸透镜折射的规律可知，平行于主光轴的光线经凸透镜折射后，折射光线经焦点射出，故平
行光线经凸透镜折射后，折射光线经焦点F射出，折射光线射向水面后，会发生折射，此时的入射点为
F，折射光线射向水中的平面镜后，会发生反射，反射光线经过P点，由光的反射规律可知，入射光线与
反射光线分居法线两侧，反射角等于入射角，故可在平面镜上找到一点Q，使得入射光线FQ与法线的夹
角等于反射光线QP与法线的夹角，光路图如下图所示：
15．（2023·四川成都·统考中考真题）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过
它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，
O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：①光线a经过凸透镜
折射后的光线；②光线b经过平面镜反射后的光线。
【答案】
【详解】凸透镜能将平行光会聚到焦点，所以平行于主光轴的光线a经过凸透镜后，会聚于焦点；先过
入射点做法线垂直于平面镜，由光的反射定律可得，反射角等于入射角，做出反射光线，如下图所示：
资9 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
