专题二十 电与磁
20.4 电动机——三年（2021—2023）中考真题分项精编
一、单选题

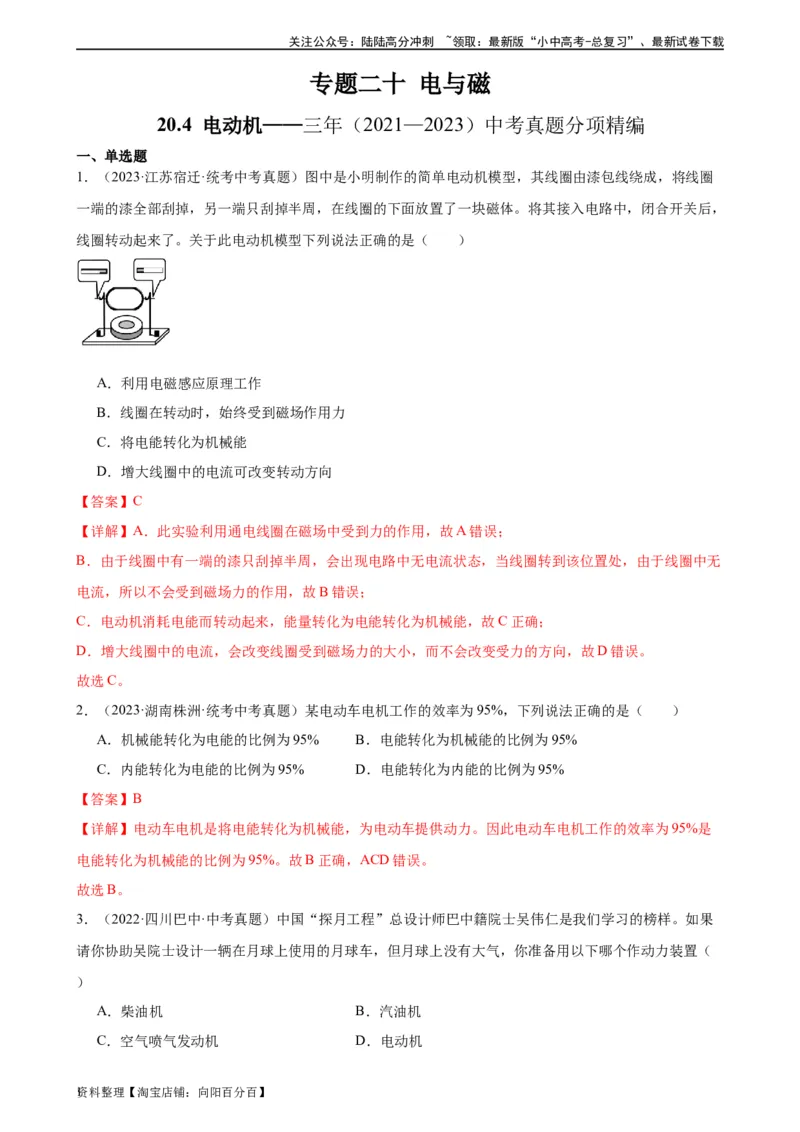

1．（2023·江苏宿迁·统考中考真题）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈
一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，
线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
【答案】C
【详解】A．此实验利用通电线圈在磁场中受到力的作用，故A错误；
B．由于线圈中有一端的漆只刮掉半周，会出现电路中无电流状态，当线圈转到该位置处，由于线圈中无
电流，所以不会受到磁场力的作用，故B错误；
C．电动机消耗电能而转动起来，能量转化为电能转化为机械能，故C正确；
D．增大线圈中的电流，会改变线圈受到磁场力的大小，而不会改变受力的方向，故D错误。
故选C。
2．（2023·湖南株洲·统考中考真题）某电动车电机工作的效率为95%，下列说法正确的是（ ）
A．机械能转化为电能的比例为95% B．电能转化为机械能的比例为95%
C．内能转化为电能的比例为95% D．电能转化为内能的比例为95%
【答案】B
【详解】电动车电机是将电能转化为机械能，为电动车提供动力。因此电动车电机工作的效率为95%是
电能转化为机械能的比例为95%。故B正确，ACD错误。
故选B。
3．（2022·四川巴中·中考真题）中国“探月工程”总设计师巴中籍院士吴伟仁是我们学习的榜样。如果
请你协助吴院士设计一辆在月球上使用的月球车，但月球上没有大气，你准备用以下哪个作动力装置（
）
A．柴油机 B．汽油机
C．空气喷气发动机 D．电动机
资1 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】D
【详解】ABC．因为月球上没有大气，所以柴油机、汽油机和空气喷气发动机不能正常工作，故ABC不
符合题意；
D．电动机正常工作时不需要大气，只要有充足的电能即可正常工作，故D符合题意。
故选D。

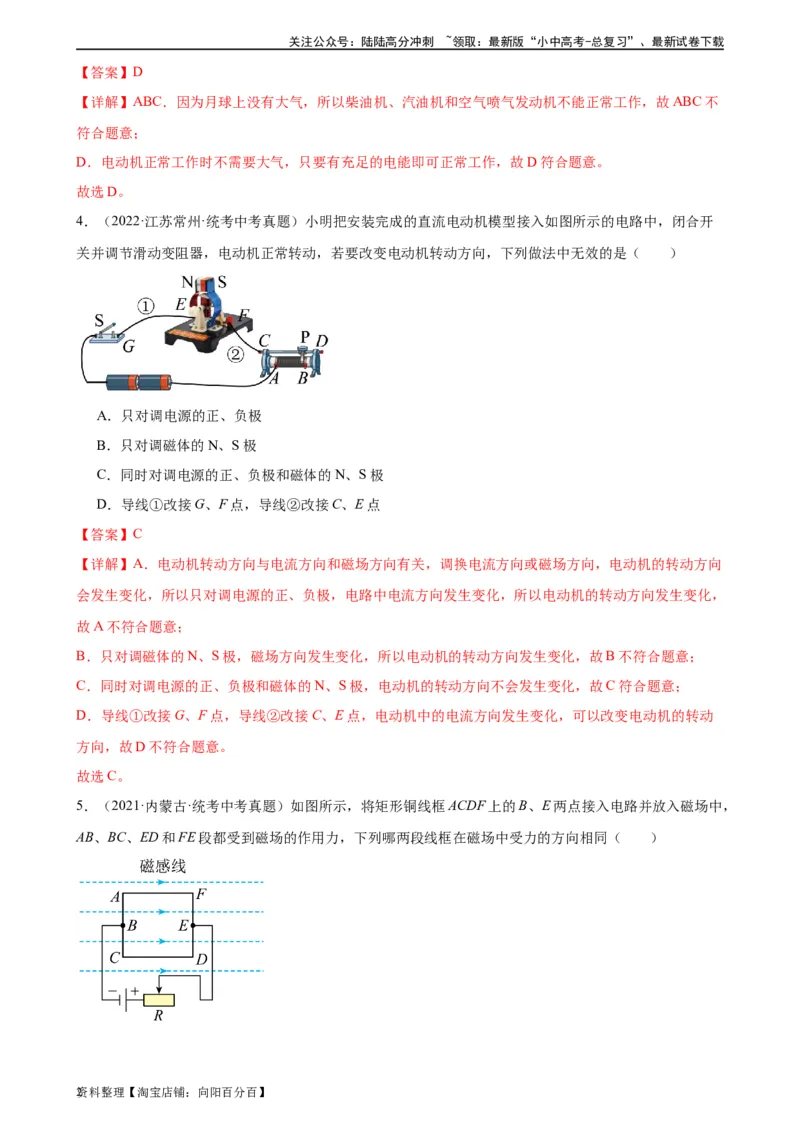

4．（2022·江苏常州·统考中考真题）小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开
关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（ ）
A．只对调电源的正、负极
B．只对调磁体的N、S极
C．同时对调电源的正、负极和磁体的N、S极
D．导线①改接G、F点，导线②改接C、E点
【答案】C
【详解】A．电动机转动方向与电流方向和磁场方向有关，调换电流方向或磁场方向，电动机的转动方向
会发生变化，所以只对调电源的正、负极，电路中电流方向发生变化，所以电动机的转动方向发生变化，
故A不符合题意；
B．只对调磁体的N、S极，磁场方向发生变化，所以电动机的转动方向发生变化，故B不符合题意；
C．同时对调电源的正、负极和磁体的N、S极，电动机的转动方向不会发生变化，故C符合题意；
D．导线①改接G、F点，导线②改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动
方向，故D不符合题意。
故选C。
5．（2021·内蒙古·统考中考真题）如图所示，将矩形铜线框ACDF上的B、E两点接入电路并放入磁场中，
AB、BC、ED和FE段都受到磁场的作用力，下列哪两段线框在磁场中受力的方向相同（ ）
资2 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．AB段与BC段 B．AB段与ED段 C．BC段与ED段 D．ED段与FE段
【答案】B
【详解】导体在磁场中受力的方向与磁场方向、电流方向有关，由图可知，各段导线所处磁场方向相同，
AB段与BC段电流方向相反，AB段与ED段电流方向相同，BC段与ED段电流方向相反，ED段与FE段
电流方向相反，所以AB段与ED段受力方向相同，故B符合题意，ACD不符合题意。
故选B。
二、多选题

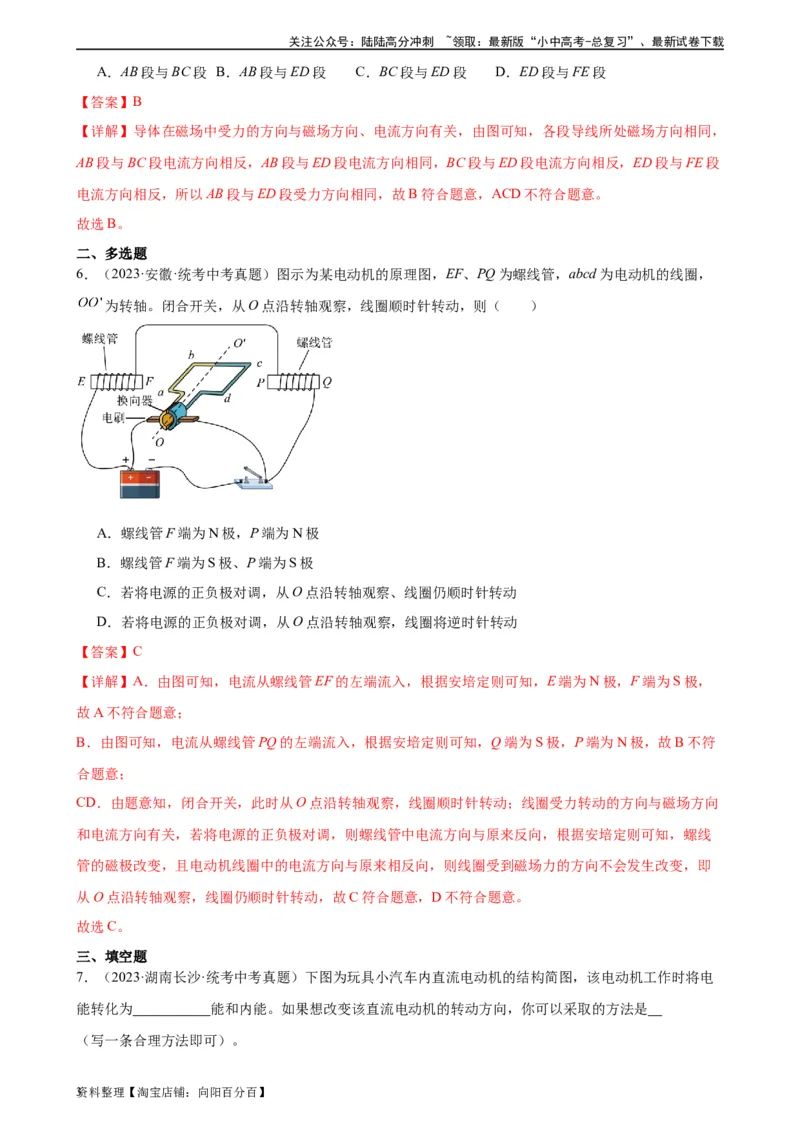

6．（2023·安徽·统考中考真题）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，
为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极、P端为S极
C．若将电源的正负极对调，从O点沿转轴观察、线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
【答案】C
【详解】A．由图可知，电流从螺线管EF的左端流入，根据安培定则可知，E端为N极，F端为S极，
故A不符合题意；
B．由图可知，电流从螺线管PQ的左端流入，根据安培定则可知，Q端为S极，P端为N极，故B不符
合题意；
CD．由题意知，闭合开关，此时从O点沿转轴观察，线圈顺时针转动；线圈受力转动的方向与磁场方向
和电流方向有关，若将电源的正负极对调，则螺线管中电流方向与原来反向，根据安培定则可知，螺线
管的磁极改变，且电动机线圈中的电流方向与原来相反向，则线圈受到磁场力的方向不会发生改变，即
从O点沿转轴观察，线圈仍顺时针转动，故C符合题意，D不符合题意。
故选C。
三、填空题
7．（2023·湖南长沙·统考中考真题）下图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电
能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是
（写一条合理方法即可）。
资3 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 机械 改变电流方向
【详解】[1]电动机工作时，需要消耗电能，同时电动机转动，可知将电能转化为机械能。
[2]改变电动机的转动方向的有两种方法：①可保持磁场方向不变，改变电流方向；②可保持电流方向不
变，改变磁场的方向。

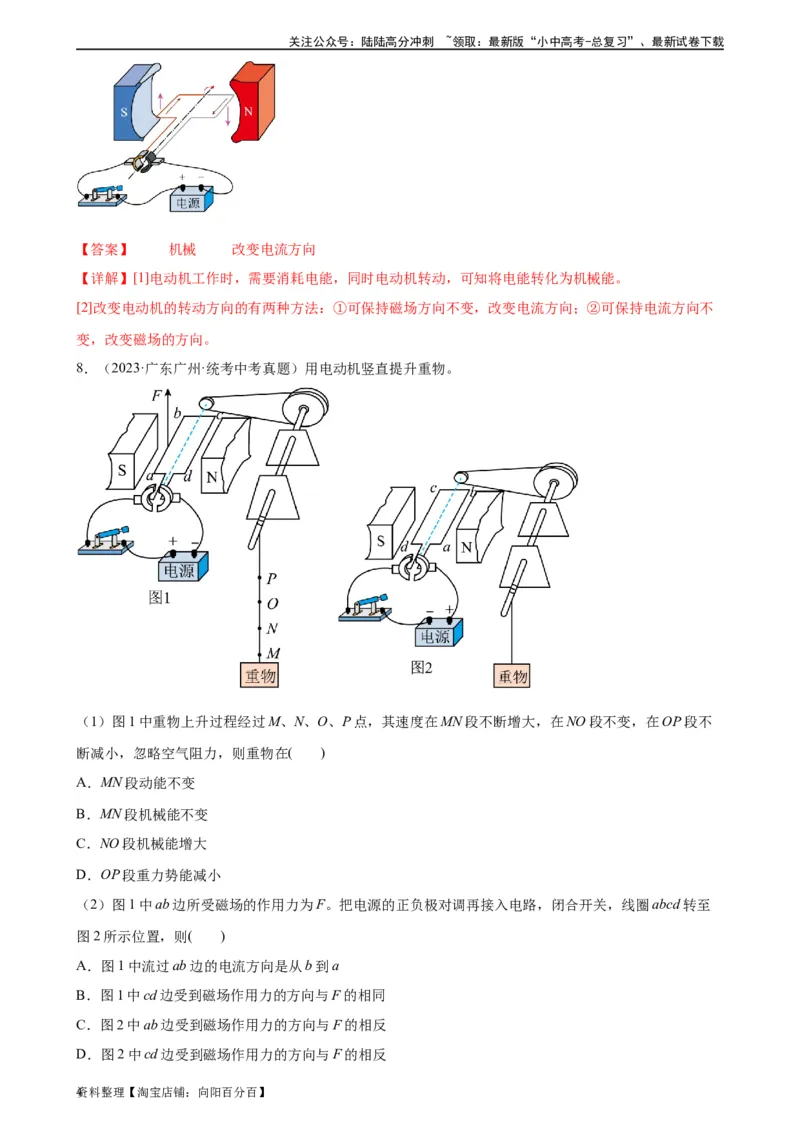

8．（2023·广东广州·统考中考真题）用电动机竖直提升重物。
（1）图1中重物上升过程经过M、N、O、P点，其速度在MN段不断增大，在NO段不变，在OP段不
断减小，忽略空气阻力，则重物在( )
A．MN段动能不变
B．MN段机械能不变
C．NO段机械能增大
D．OP段重力势能减小
（2）图1中ab边所受磁场的作用力为F。把电源的正负极对调再接入电路，闭合开关，线圈abcd转至
图2所示位置，则( )
A．图1中流过ab边的电流方向是从b到a
B．图1中cd边受到磁场作用力的方向与F的相同
C．图2中ab边受到磁场作用力的方向与F的相反
D．图2中cd边受到磁场作用力的方向与F的相反
资4 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

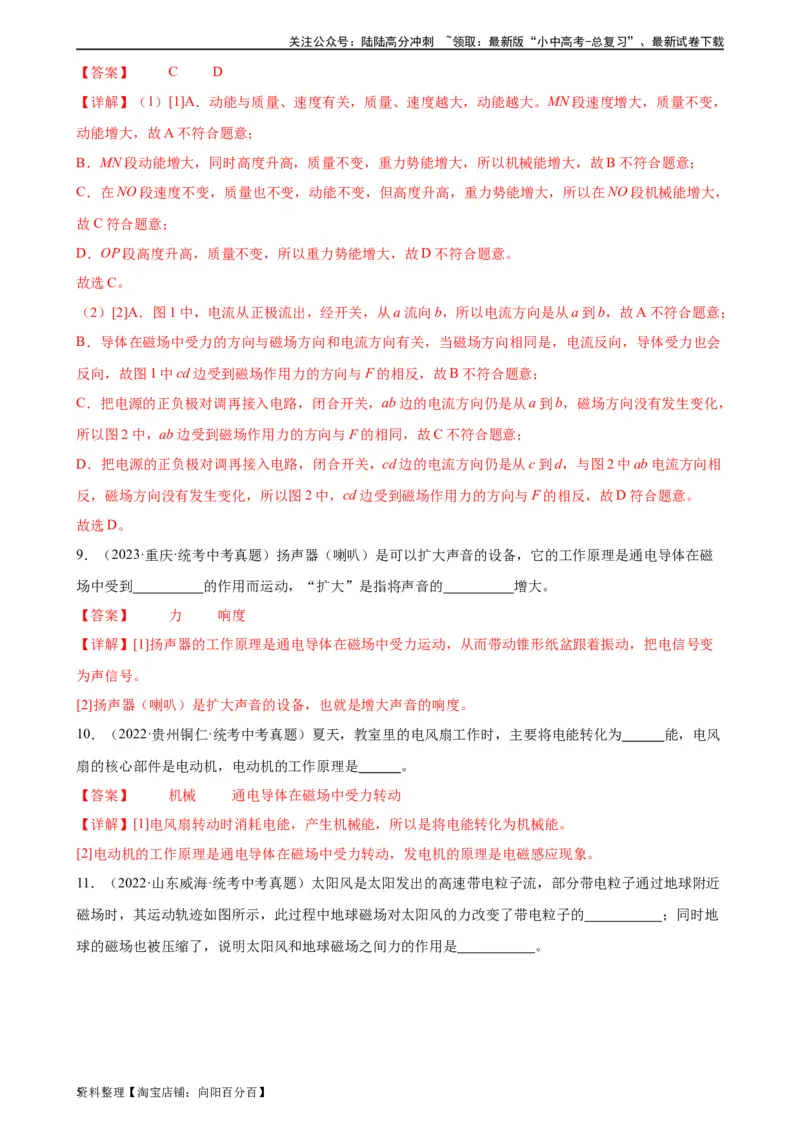

【答案】 C D
【详解】（1）[1]A．动能与质量、速度有关，质量、速度越大，动能越大。MN段速度增大，质量不变，
动能增大，故A不符合题意；
B．MN段动能增大，同时高度升高，质量不变，重力势能增大，所以机械能增大，故B不符合题意；
C．在NO段速度不变，质量也不变，动能不变，但高度升高，重力势能增大，所以在NO段机械能增大，
故C符合题意；
D．OP段高度升高，质量不变，所以重力势能增大，故D不符合题意。
故选C。
（2）[2]A．图1中，电流从正极流出，经开关，从a流向b，所以电流方向是从a到b，故A不符合题意；
B．导体在磁场中受力的方向与磁场方向和电流方向有关，当磁场方向相同是，电流反向，导体受力也会
反向，故图1中cd边受到磁场作用力的方向与F的相反，故B不符合题意；
C．把电源的正负极对调再接入电路，闭合开关，ab边的电流方向仍是从a到b，磁场方向没有发生变化，
所以图2中，ab边受到磁场作用力的方向与F的相同，故C不符合题意；
D．把电源的正负极对调再接入电路，闭合开关，cd边的电流方向仍是从c到d，与图2中ab电流方向相
反，磁场方向没有发生变化，所以图2中，cd边受到磁场作用力的方向与F的相反，故D符合题意。
故选D。
9．（2023·重庆·统考中考真题）扬声器（喇叭）是可以扩大声音的设备，它的工作原理是通电导体在磁
场中受到 的作用而运动，“扩大”是指将声音的 增大。
【答案】 力 响度
【详解】[1]扬声器的工作原理是通电导体在磁场中受力运动，从而带动锥形纸盆跟着振动，把电信号变
为声信号。
[2]扬声器（喇叭）是扩大声音的设备，也就是增大声音的响度。
10．（2022·贵州铜仁·统考中考真题）夏天，教室里的电风扇工作时，主要将电能转化为 能，电风
扇的核心部件是电动机，电动机的工作原理是 。
【答案】 机械 通电导体在磁场中受力转动
【详解】[1]电风扇转动时消耗电能，产生机械能，所以是将电能转化为机械能。
[2]电动机的工作原理是通电导体在磁场中受力转动，发电机的原理是电磁感应现象。

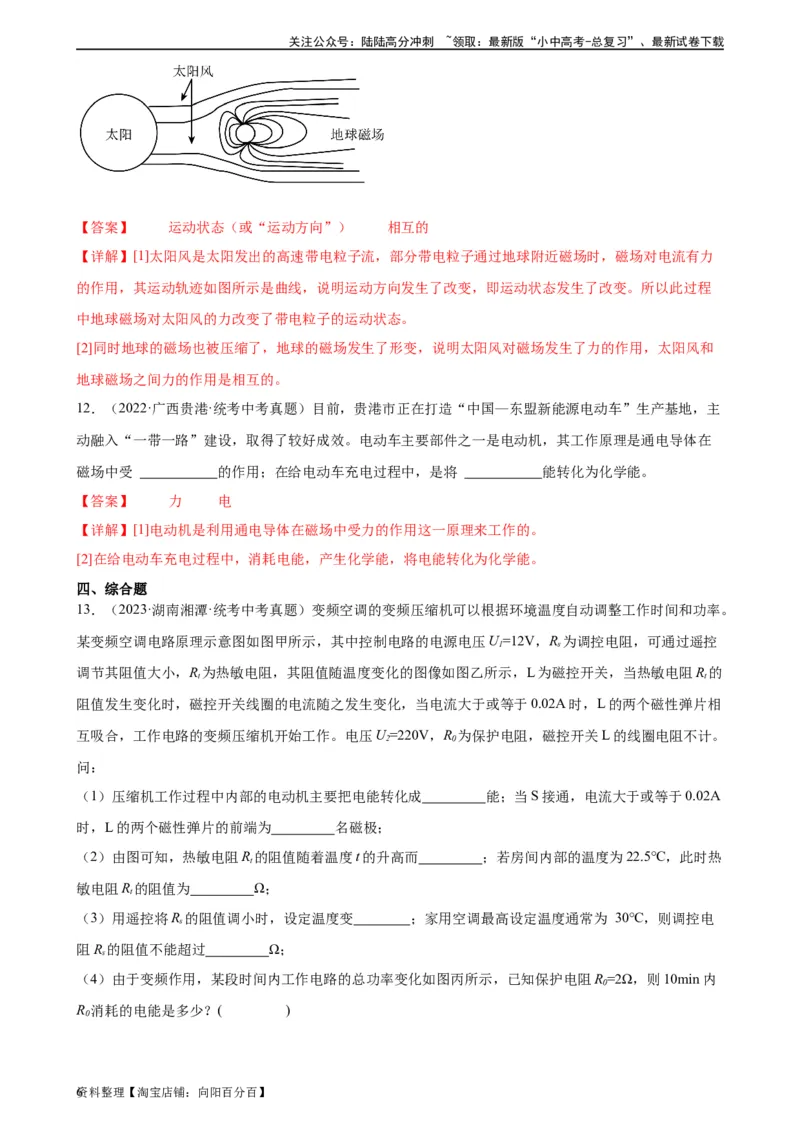

11．（2022·山东威海·统考中考真题）太阳风是太阳发出的高速带电粒子流，部分带电粒子通过地球附近
磁场时，其运动轨迹如图所示，此过程中地球磁场对太阳风的力改变了带电粒子的 ；同时地
球的磁场也被压缩了，说明太阳风和地球磁场之间力的作用是 。
资5 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 运动状态（或“运动方向”） 相互的
【详解】[1]太阳风是太阳发出的高速带电粒子流，部分带电粒子通过地球附近磁场时，磁场对电流有力
的作用，其运动轨迹如图所示是曲线，说明运动方向发生了改变，即运动状态发生了改变。所以此过程
中地球磁场对太阳风的力改变了带电粒子的运动状态。
[2]同时地球的磁场也被压缩了，地球的磁场发生了形变，说明太阳风对磁场发生了力的作用，太阳风和
地球磁场之间力的作用是相互的。
12．（2022·广西贵港·统考中考真题）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主
动融入“一带一路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在
磁场中受 的作用；在给电动车充电过程中，是将 能转化为化学能。
【答案】 力 电
【详解】[1]电动机是利用通电导体在磁场中受力的作用这一原理来工作的。
[2]在给电动车充电过程中，消耗电能，产生化学能，将电能转化为化学能。
四、综合题
13．（2023·湖南湘潭·统考中考真题）变频空调的变频压缩机可以根据环境温度自动调整工作时间和功率。

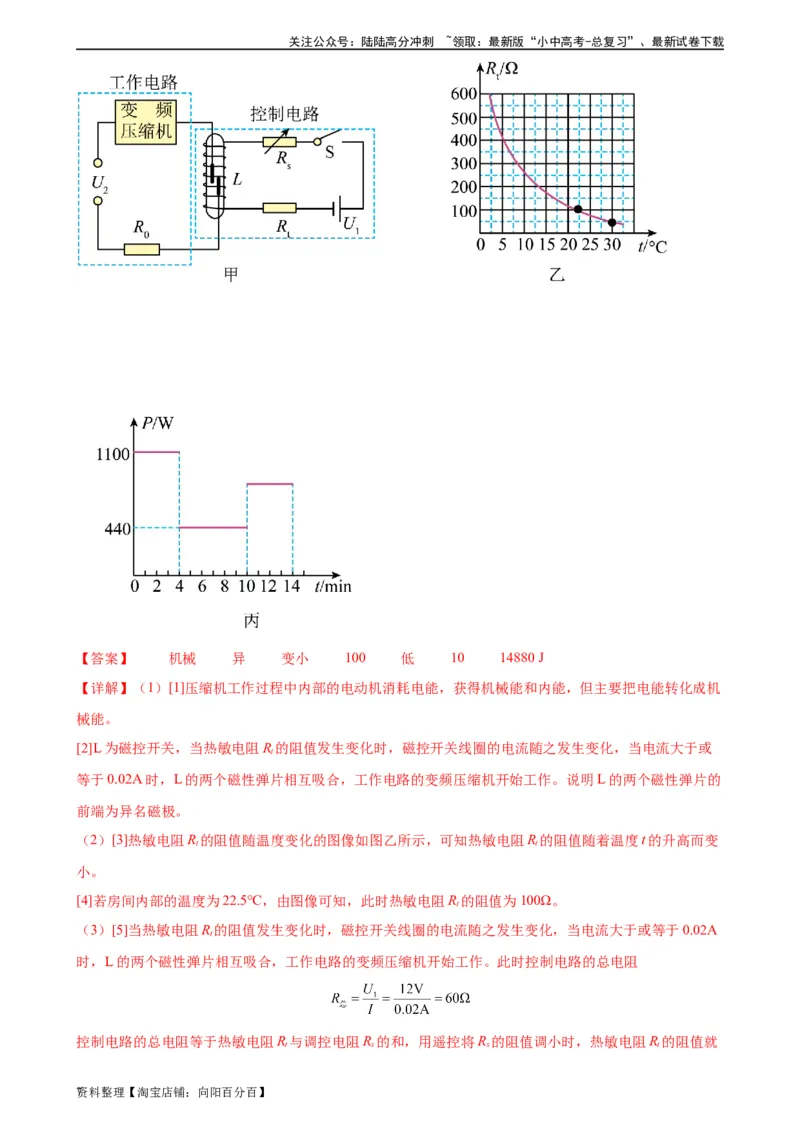

某变频空调电路原理示意图如图甲所示，其中控制电路的电源电压U=12V，R 为调控电阻，可通过遥控
1 s
调节其阻值大小，R为热敏电阻，其阻值随温度变化的图像如图乙所示，L为磁控开关，当热敏电阻R的
t t
阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或等于0.02A时，L的两个磁性弹片相
互吸合，工作电路的变频压缩机开始工作。电压U=220V，R 为保护电阻，磁控开关L的线圈电阻不计。
2 0
问：
（1）压缩机工作过程中内部的电动机主要把电能转化成 能；当S接通，电流大于或等于0.02A
时，L的两个磁性弹片的前端为 名磁极；
（2）由图可知，热敏电阻R的阻值随着温度t的升高而 ；若房间内部的温度为22.5℃，此时热
t
敏电阻R的阻值为 Ω；
t
（3）用遥控将R 的阻值调小时，设定温度变 ；家用空调最高设定温度通常为 30℃，则调控电
s
阻R 的阻值不能超过 Ω；
s
（4）由于变频作用，某段时间内工作电路的总功率变化如图丙所示，已知保护电阻R=2Ω，则10min内
0
R 消耗的电能是多少？( )
0
资6 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 机械 异 变小 100 低 10 14880 J
【详解】（1）[1]压缩机工作过程中内部的电动机消耗电能，获得机械能和内能，但主要把电能转化成机
械能。
[2]L为磁控开关，当热敏电阻R的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或
t
等于0.02A时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。说明L的两个磁性弹片的
前端为异名磁极。
（2）[3]热敏电阻R的阻值随温度变化的图像如图乙所示，可知热敏电阻R的阻值随着温度t的升高而变
t t
小。
[4]若房间内部的温度为22.5℃，由图像可知，此时热敏电阻R的阻值为100Ω。
t
（3）[5]当热敏电阻R的阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或等于0.02A
t
时，L的两个磁性弹片相互吸合，工作电路的变频压缩机开始工作。此时控制电路的总电阻
控制电路的总电阻等于热敏电阻R与调控电阻R 的和，用遥控将R 的阻值调小时，热敏电阻R的阻值就
t s s t
资7 料整理【淘宝店铺：向阳百分百】关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
将变大，由图乙可知，此时设定温度变低。
[6]由图乙可知，家用空调最高设定温度通常为30℃，此时热敏电阻的最小阻值为50Ω，则调控电阻R 的
s
阻值不能超过
即家用空调最高设定温度通常为30℃，则调控电阻R 的阻值不能超过10Ω。
s
（4）[7]由图丙可知，工作电路在10min内，以1100W工作4min，接下来以440W工作6min。以1100W
工作时，由 可得工作电流
以440 W时，由 可得工作电流
则0~4min内，电流通过R 产生的热量
0
则4~10min内，电流通过R 产生的热量
0
故10min内R 消耗的电能
0
