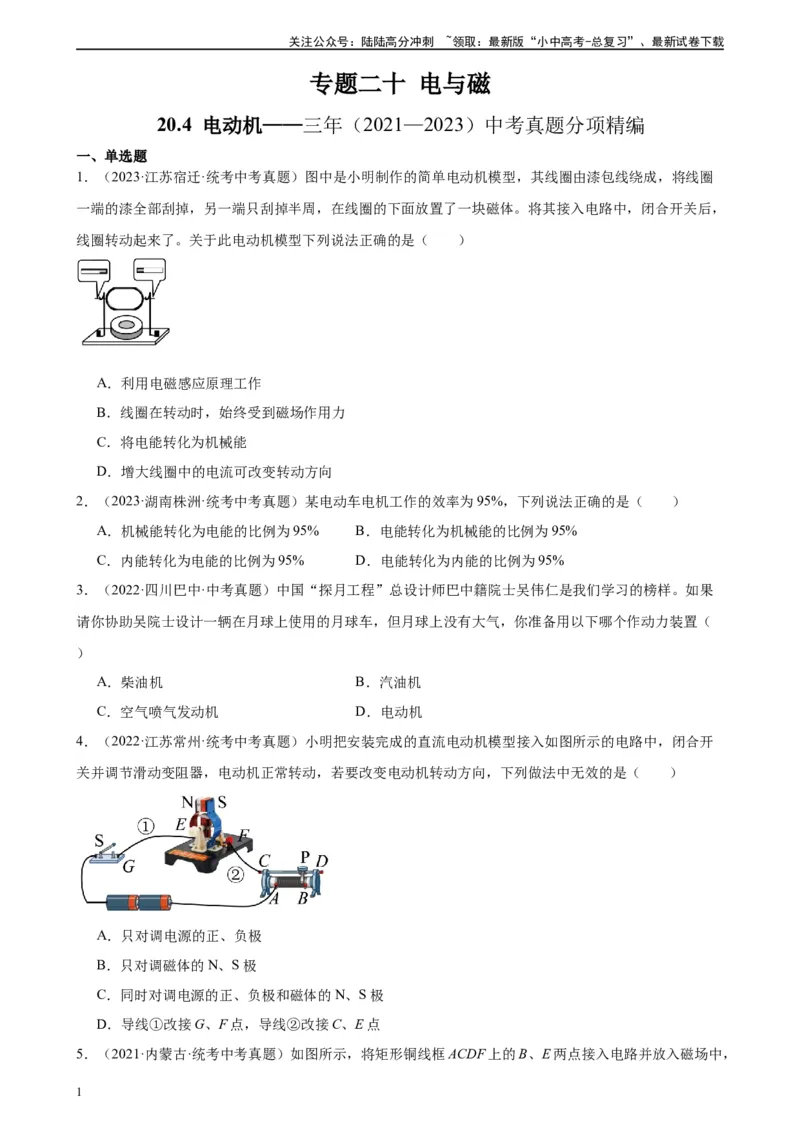

专题二十 电与磁
20.4 电动机——三年（2021—2023）中考真题分项精编
一、单选题
1．（2023·江苏宿迁·统考中考真题）图中是小明制作的简单电动机模型，其线圈由漆包线绕成，将线圈
一端的漆全部刮掉，另一端只刮掉半周，在线圈的下面放置了一块磁体。将其接入电路中，闭合开关后，
线圈转动起来了。关于此电动机模型下列说法正确的是（ ）
A．利用电磁感应原理工作
B．线圈在转动时，始终受到磁场作用力
C．将电能转化为机械能
D．增大线圈中的电流可改变转动方向
2．（2023·湖南株洲·统考中考真题）某电动车电机工作的效率为95%，下列说法正确的是（ ）
A．机械能转化为电能的比例为95% B．电能转化为机械能的比例为95%
C．内能转化为电能的比例为95% D．电能转化为内能的比例为95%
3．（2022·四川巴中·中考真题）中国“探月工程”总设计师巴中籍院士吴伟仁是我们学习的榜样。如果
请你协助吴院士设计一辆在月球上使用的月球车，但月球上没有大气，你准备用以下哪个作动力装置（
）
A．柴油机 B．汽油机
C．空气喷气发动机 D．电动机
4．（2022·江苏常州·统考中考真题）小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开
关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（ ）
A．只对调电源的正、负极
B．只对调磁体的N、S极
C．同时对调电源的正、负极和磁体的N、S极
D．导线①改接G、F点，导线②改接C、E点
5．（2021·内蒙古·统考中考真题）如图所示，将矩形铜线框ACDF上的B、E两点接入电路并放入磁场中，
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

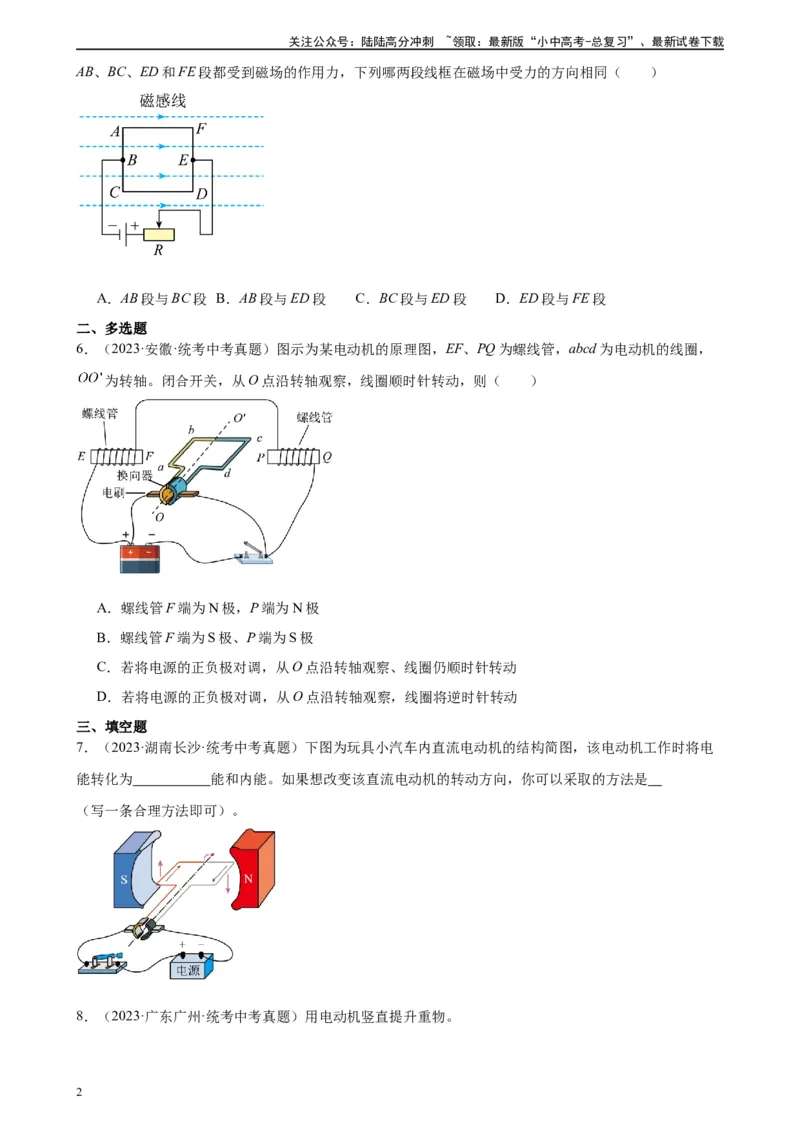

AB、BC、ED和FE段都受到磁场的作用力，下列哪两段线框在磁场中受力的方向相同（ ）
A．AB段与BC段 B．AB段与ED段 C．BC段与ED段 D．ED段与FE段
二、多选题
6．（2023·安徽·统考中考真题）图示为某电动机的原理图，EF、PQ为螺线管，abcd为电动机的线圈，
为转轴。闭合开关，从O点沿转轴观察，线圈顺时针转动，则（ ）
A．螺线管F端为N极，P端为N极
B．螺线管F端为S极、P端为S极
C．若将电源的正负极对调，从O点沿转轴观察、线圈仍顺时针转动
D．若将电源的正负极对调，从O点沿转轴观察，线圈将逆时针转动
三、填空题
7．（2023·湖南长沙·统考中考真题）下图为玩具小汽车内直流电动机的结构简图，该电动机工作时将电
能转化为 能和内能。如果想改变该直流电动机的转动方向，你可以采取的方法是
（写一条合理方法即可）。
8．（2023·广东广州·统考中考真题）用电动机竖直提升重物。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（1）图1中重物上升过程经过M、N、O、P点，其速度在MN段不断增大，在NO段不变，在OP段不
断减小，忽略空气阻力，则重物在( )
A．MN段动能不变
B．MN段机械能不变
C．NO段机械能增大
D．OP段重力势能减小
（2）图1中ab边所受磁场的作用力为F。把电源的正负极对调再接入电路，闭合开关，线圈abcd转至
图2所示位置，则( )
A．图1中流过ab边的电流方向是从b到a
B．图1中cd边受到磁场作用力的方向与F的相同
C．图2中ab边受到磁场作用力的方向与F的相反
D．图2中cd边受到磁场作用力的方向与F的相反
9．（2023·重庆·统考中考真题）扬声器（喇叭）是可以扩大声音的设备，它的工作原理是通电导体在磁
场中受到 的作用而运动，“扩大”是指将声音的 增大。
10．（2022·贵州铜仁·统考中考真题）夏天，教室里的电风扇工作时，主要将电能转化为 能，电风
扇的核心部件是电动机，电动机的工作原理是 。
11．（2022·山东威海·统考中考真题）太阳风是太阳发出的高速带电粒子流，部分带电粒子通过地球附近
磁场时，其运动轨迹如图所示，此过程中地球磁场对太阳风的力改变了带电粒子的 ；同时地
球的磁场也被压缩了，说明太阳风和地球磁场之间力的作用是 。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
12．（2022·广西贵港·统考中考真题）目前，贵港市正在打造“中国—东盟新能源电动车”生产基地，主
动融入“一带一路”建设，取得了较好成效。电动车主要部件之一是电动机，其工作原理是通电导体在
磁场中受 的作用；在给电动车充电过程中，是将 能转化为化学能。
四、综合题
13．（2023·湖南湘潭·统考中考真题）变频空调的变频压缩机可以根据环境温度自动调整工作时间和功率。
某变频空调电路原理示意图如图甲所示，其中控制电路的电源电压U=12V，R 为调控电阻，可通过遥控
1 s
调节其阻值大小，R为热敏电阻，其阻值随温度变化的图像如图乙所示，L为磁控开关，当热敏电阻R的
t t
阻值发生变化时，磁控开关线圈的电流随之发生变化，当电流大于或等于0.02A时，L的两个磁性弹片相
互吸合，工作电路的变频压缩机开始工作。电压U=220V，R 为保护电阻，磁控开关L的线圈电阻不计。
2 0
问：
（1）压缩机工作过程中内部的电动机主要把电能转化成 能；当S接通，电流大于或等于0.02A
时，L的两个磁性弹片的前端为 名磁极；
（2）由图可知，热敏电阻R的阻值随着温度t的升高而 ；若房间内部的温度为22.5℃，此时热
t
敏电阻R的阻值为 Ω；
t
（3）用遥控将R 的阻值调小时，设定温度变 ；家用空调最高设定温度通常为 30℃，则调控电
s
阻R 的阻值不能超过 Ω；
s
（4）由于变频作用，某段时间内工作电路的总功率变化如图丙所示，已知保护电阻R=2Ω，则10min内
0
R 消耗的电能是多少？( )
0
