第二十三单元 电与磁【真题训练】（解析版）
一、选择题

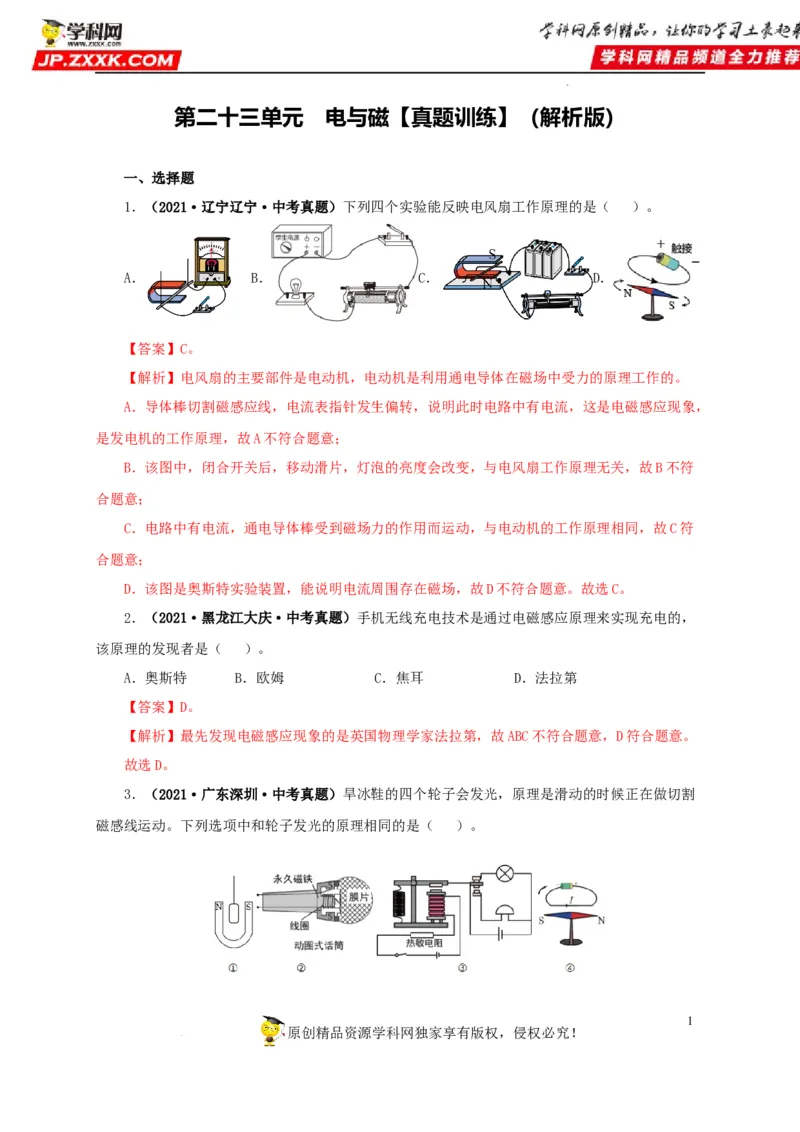

1．（2021·辽宁辽宁·中考真题）下列四个实验能反映电风扇工作原理的是（ ）。
A． B． C． D．

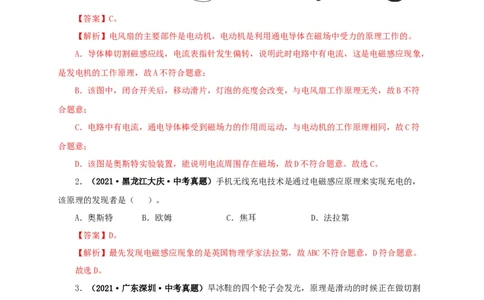

【答案】C。
【解析】电风扇的主要部件是电动机，电动机是利用通电导体在磁场中受力的原理工作的。
A．导体棒切割磁感应线，电流表指针发生偏转，说明此时电路中有电流，这是电磁感应现象，
是发电机的工作原理，故A不符合题意；
B．该图中，闭合开关后，移动滑片，灯泡的亮度会改变，与电风扇工作原理无关，故B不符
合题意；
C．电路中有电流，通电导体棒受到磁场力的作用而运动，与电动机的工作原理相同，故C符
合题意；
D．该图是奥斯特实验装置，能说明电流周围存在磁场，故D不符合题意。故选C。
2．（2021·黑龙江大庆·中考真题）手机无线充电技术是通过电磁感应原理来实现充电的，
该原理的发现者是（ ）。
A．奥斯特 B．欧姆 C．焦耳 D．法拉第
【答案】D。
【解析】最先发现电磁感应现象的是英国物理学家法拉第，故ABC不符合题意，D符合题意。
故选D。
3．（2021·广东深圳·中考真题）旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割
磁感线运动。下列选项中和轮子发光的原理相同的是（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！

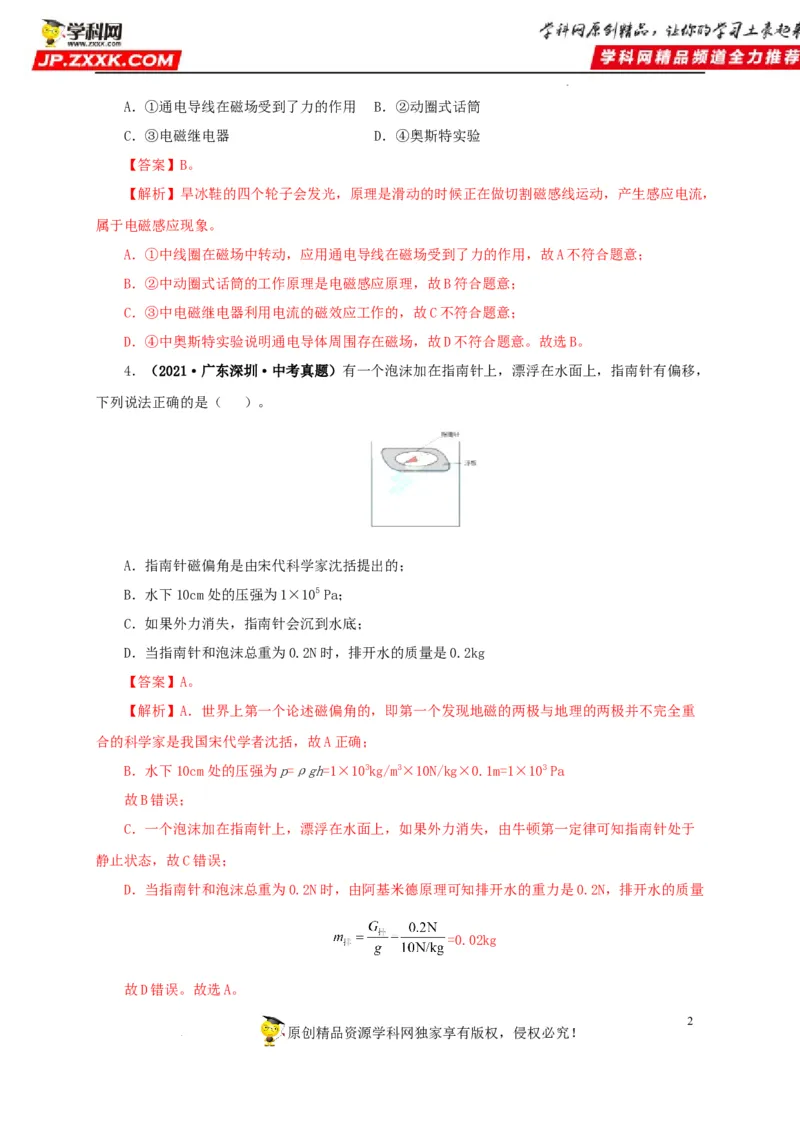

学科网（北京）股份有限公司A．①通电导线在磁场受到了力的作用 B．②动圈式话筒
C．③电磁继电器 D．④奥斯特实验
【答案】B。
【解析】旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动，产生感应电流，
属于电磁感应现象。
A．①中线圈在磁场中转动，应用通电导线在磁场受到了力的作用，故A不符合题意；
B．②中动圈式话筒的工作原理是电磁感应原理，故B符合题意；
C．③中电磁继电器利用电流的磁效应工作的，故C不符合题意；
D．④中奥斯特实验说明通电导体周围存在磁场，故D不符合题意。故选B。

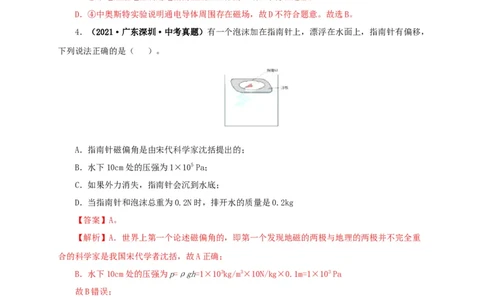

4．（2021·广东深圳·中考真题）有一个泡沫加在指南针上，漂浮在水面上，指南针有偏移，
下列说法正确的是（ ）。
A．指南针磁偏角是由宋代科学家沈括提出的；
B．水下10cm处的压强为1×105 Pa；
C．如果外力消失，指南针会沉到水底；
D．当指南针和泡沫总重为0.2N时，排开水的质量是0.2kg
【答案】A。
【解析】A．世界上第一个论述磁偏角的，即第一个发现地磁的两极与地理的两极并不完全重
合的科学家是我国宋代学者沈括，故A正确；
B．水下10cm处的压强为p=ρgh=1×103kg/m3×10N/kg×0.1m=1×103 Pa
故B错误；
C．一个泡沫加在指南针上，漂浮在水面上，如果外力消失，由牛顿第一定律可知指南针处于
静止状态，故C错误；
D．当指南针和泡沫总重为0.2N时，由阿基米德原理可知排开水的重力是0.2N，排开水的质量
=0.02kg
故D错误。故选A。
2
原创精品资源学科网独家享有版权，侵权必究！

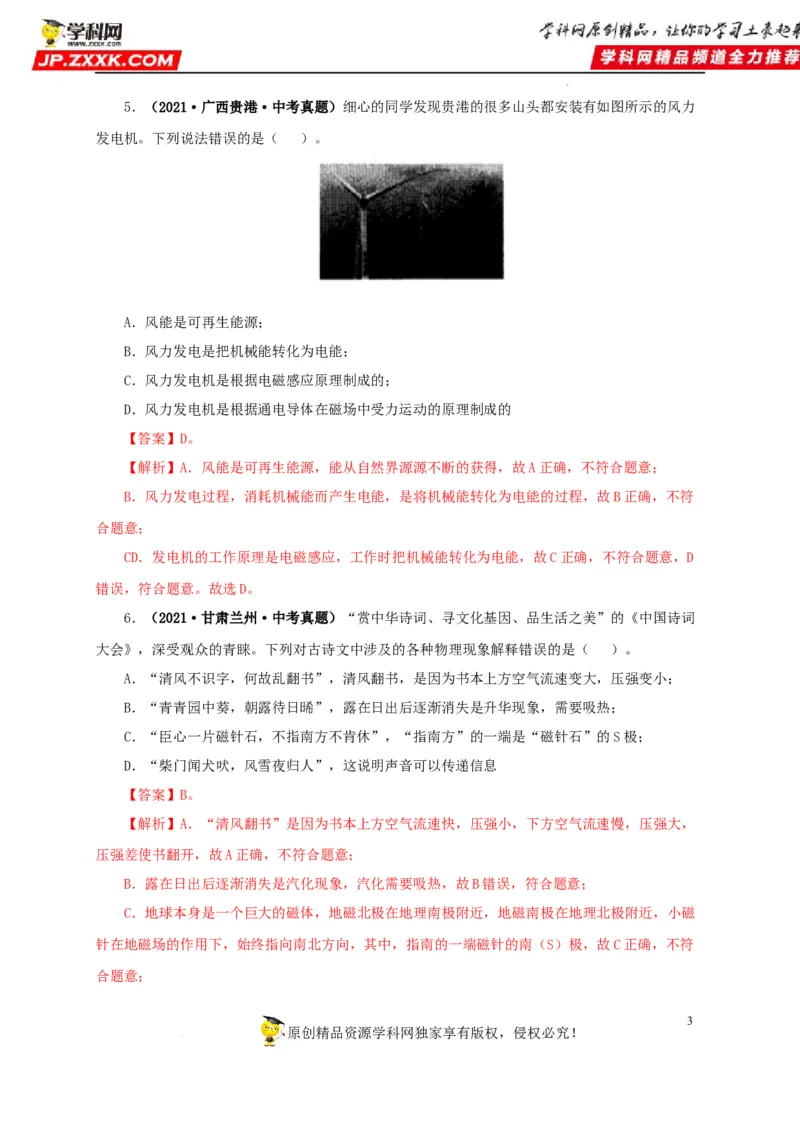

学科网（北京）股份有限公司5．（2021·广西贵港·中考真题）细心的同学发现贵港的很多山头都安装有如图所示的风力
发电机。下列说法错误的是（ ）。

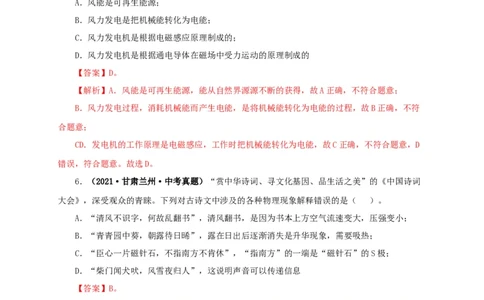

A．风能是可再生能源；
B．风力发电是把机械能转化为电能；
C．风力发电机是根据电磁感应原理制成的；
D．风力发电机是根据通电导体在磁场中受力运动的原理制成的
【答案】D。
【解析】A．风能是可再生能源，能从自然界源源不断的获得，故A正确，不符合题意；
B．风力发电过程，消耗机械能而产生电能，是将机械能转化为电能的过程，故B正确，不符
合题意；
CD．发电机的工作原理是电磁感应，工作时把机械能转化为电能，故C正确，不符合题意，D
错误，符合题意。故选D。
6．（2021·甘肃兰州·中考真题）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词
大会》，深受观众的青睐。下列对古诗文中涉及的各种物理现象解释错误的是（ ）。
A．“清风不识字，何故乱翻书”，清风翻书，是因为书本上方空气流速变大，压强变小；
B．“青青园中葵，朝露待日晞”，露在日出后逐渐消失是升华现象，需要吸热；
C．“臣心一片磁针石，不指南方不肯休”，“指南方”的一端是“磁针石”的S极；
D．“柴门闻犬吠，风雪夜归人”，这说明声音可以传递信息
【答案】B。
【解析】A．“清风翻书”是因为书本上方空气流速快，压强小，下方空气流速慢，压强大，
压强差使书翻开，故A正确，不符合题意；
B．露在日出后逐渐消失是汽化现象，汽化需要吸热，故B错误，符合题意；
C．地球本身是一个巨大的磁体，地磁北极在地理南极附近，地磁南极在地理北极附近，小磁
针在地磁场的作用下，始终指向南北方向，其中，指南的一端磁针的南（S）极，故C正确，不符
合题意；
3
原创精品资源学科网独家享有版权，侵权必究！

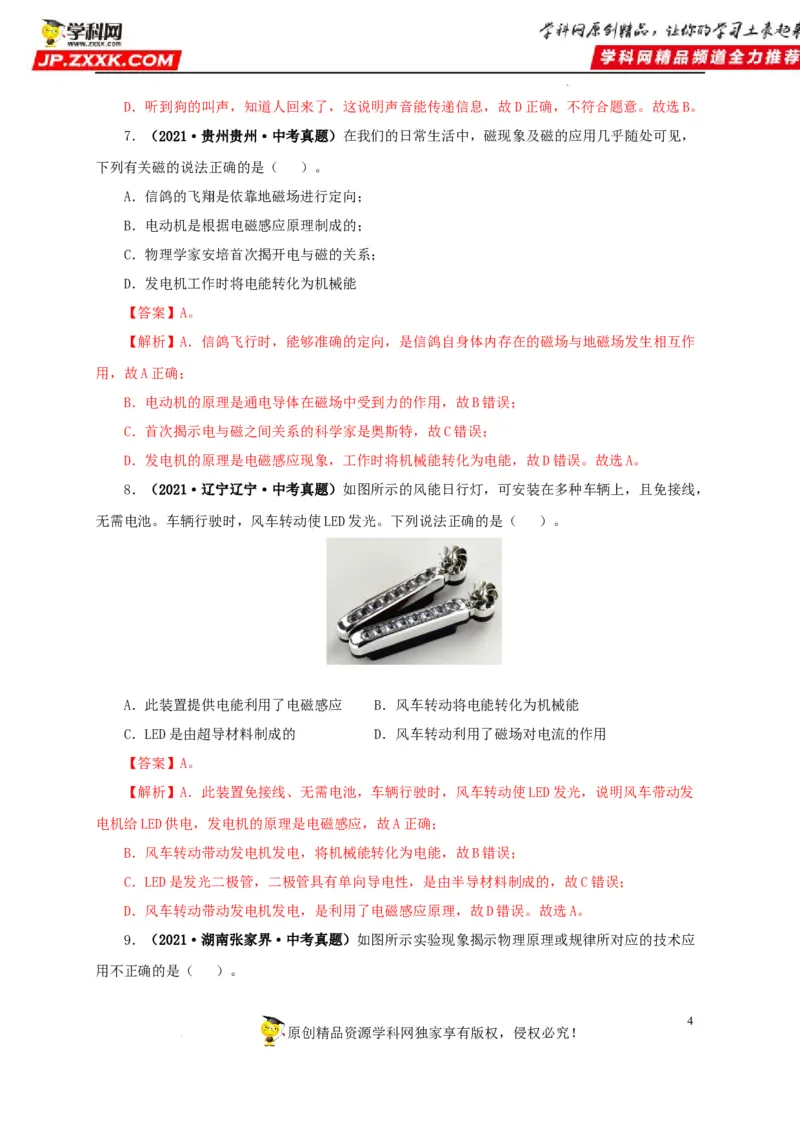

学科网（北京）股份有限公司D．听到狗的叫声，知道人回来了，这说明声音能传递信息，故D正确，不符合题意。故选B。
7．（2021·贵州贵州·中考真题）在我们的日常生活中，磁现象及磁的应用几乎随处可见，
下列有关磁的说法正确的是（ ）。
A．信鸽的飞翔是依靠地磁场进行定向；
B．电动机是根据电磁感应原理制成的；
C．物理学家安培首次揭开电与磁的关系；
D．发电机工作时将电能转化为机械能
【答案】A。
【解析】A．信鸽飞行时，能够准确的定向，是信鸽自身体内存在的磁场与地磁场发生相互作
用，故A正确；
B．电动机的原理是通电导体在磁场中受到力的作用，故B错误；
C．首次揭示电与磁之间关系的科学家是奥斯特，故C错误；
D．发电机的原理是电磁感应现象，工作时将机械能转化为电能，故D错误。故选A。

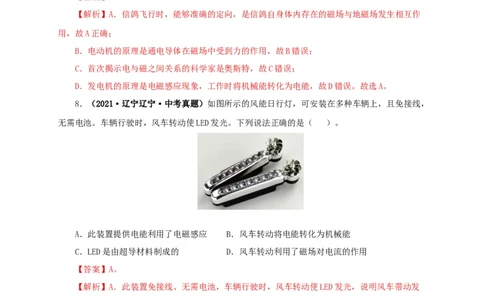

8．（2021·辽宁辽宁·中考真题）如图所示的风能日行灯，可安装在多种车辆上，且免接线，
无需电池。车辆行驶时，风车转动使LED发光。下列说法正确的是（ ）。
A．此装置提供电能利用了电磁感应 B．风车转动将电能转化为机械能
C．LED是由超导材料制成的 D．风车转动利用了磁场对电流的作用
【答案】A。
【解析】A．此装置免接线、无需电池，车辆行驶时，风车转动使LED发光，说明风车带动发
电机给LED供电，发电机的原理是电磁感应，故A正确；
B．风车转动带动发电机发电，将机械能转化为电能，故B错误；
C．LED是发光二极管，二极管具有单向导电性，是由半导材料制成的，故C错误；
D．风车转动带动发电机发电，是利用了电磁感应原理，故D错误。故选A。
9．（2021·湖南张家界·中考真题）如图所示实验现象揭示物理原理或规律所对应的技术应
用不正确的是（ ）。
4
原创精品资源学科网独家享有版权，侵权必究！

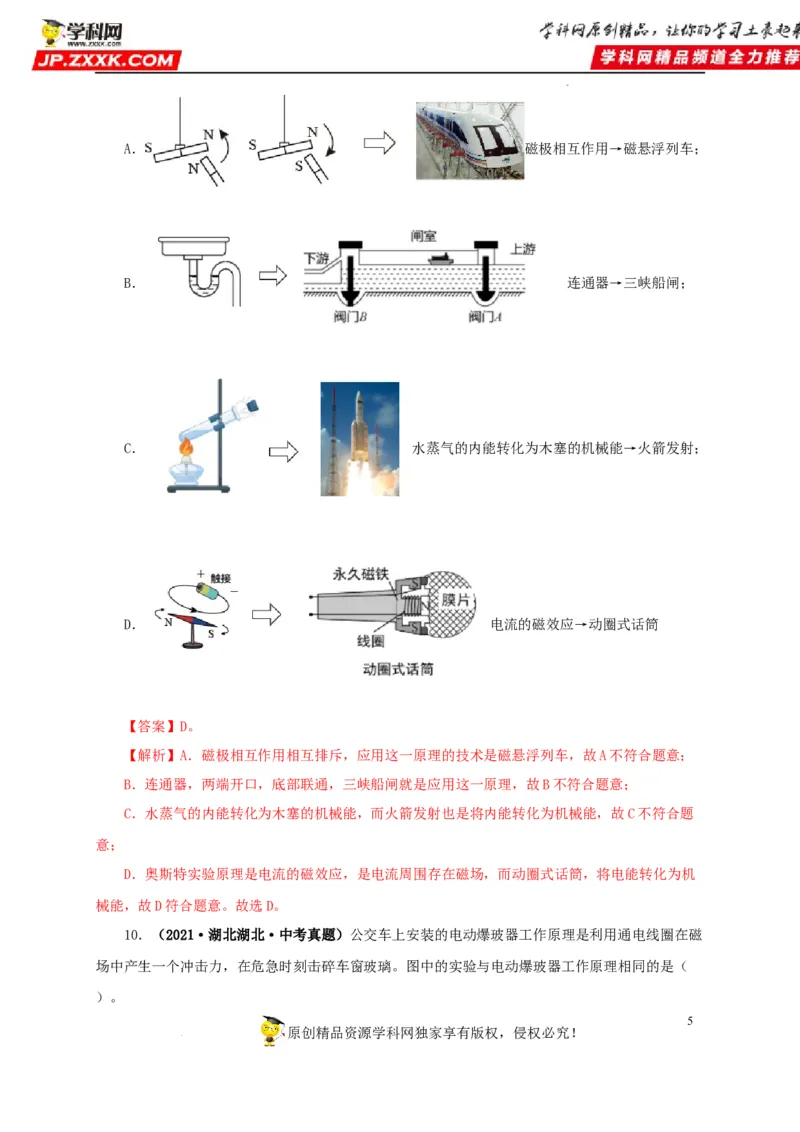

学科网（北京）股份有限公司A． 磁极相互作用→磁悬浮列车；
B． 连通器→三峡船闸；
C． 水蒸气的内能转化为木塞的机械能→火箭发射；
D． 电流的磁效应→动圈式话筒
【答案】D。
【解析】A．磁极相互作用相互排斥，应用这一原理的技术是磁悬浮列车，故A不符合题意；
B．连通器，两端开口，底部联通，三峡船闸就是应用这一原理，故B不符合题意；
C．水蒸气的内能转化为木塞的机械能，而火箭发射也是将内能转化为机械能，故C不符合题
意；
D．奥斯特实验原理是电流的磁效应，是电流周围存在磁场，而动圈式话筒，将电能转化为机
械能，故D符合题意。故选D。

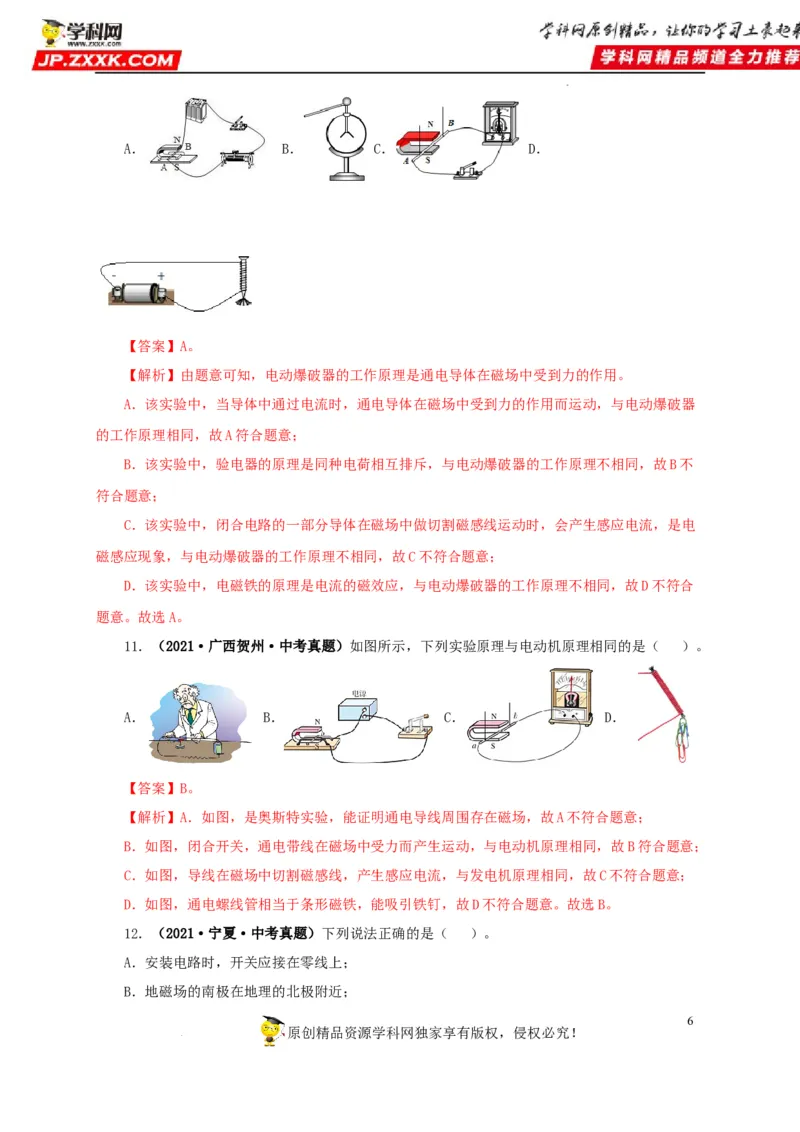

10．（2021·湖北湖北·中考真题）公交车上安装的电动爆玻器工作原理是利用通电线圈在磁
场中产生一个冲击力，在危急时刻击碎车窗玻璃。图中的实验与电动爆玻器工作原理相同的是（
）。
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A． B． C． D．
【答案】A。
【解析】由题意可知，电动爆破器的工作原理是通电导体在磁场中受到力的作用。
A．该实验中，当导体中通过电流时，通电导体在磁场中受到力的作用而运动，与电动爆破器
的工作原理相同，故A符合题意；
B．该实验中，验电器的原理是同种电荷相互排斥，与电动爆破器的工作原理不相同，故B不
符合题意；
C．该实验中，闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，是电
磁感应现象，与电动爆破器的工作原理不相同，故C不符合题意；
D．该实验中，电磁铁的原理是电流的磁效应，与电动爆破器的工作原理不相同，故D不符合
题意。故选A。
11．（2021·广西贺州·中考真题）如图所示，下列实验原理与电动机原理相同的是（ ）。
A． B． C． D．
【答案】B。
【解析】A．如图，是奥斯特实验，能证明通电导线周围存在磁场，故A不符合题意；
B．如图，闭合开关，通电带线在磁场中受力而产生运动，与电动机原理相同，故B符合题意；
C．如图，导线在磁场中切割磁感线，产生感应电流，与发电机原理相同，故C不符合题意；
D．如图，通电螺线管相当于条形磁铁，能吸引铁钉，故D不符合题意。故选B。
12．（2021·宁夏·中考真题）下列说法正确的是（ ）。
A．安装电路时，开关应接在零线上；
B．地磁场的南极在地理的北极附近；
6
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司C．划船时，使船前进的力的施力物体是船桨；
D．核动力航母产生的核废料对环境无污染
【答案】B。
【解析】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触
电的危险，故A错误；
B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地
理的北极附近，故B正确；
C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一
个向前的力，所以使船前进的力的施力物体是水，故C错误；
D．核废料是对环境污染很严重的，故D错误。故选B。

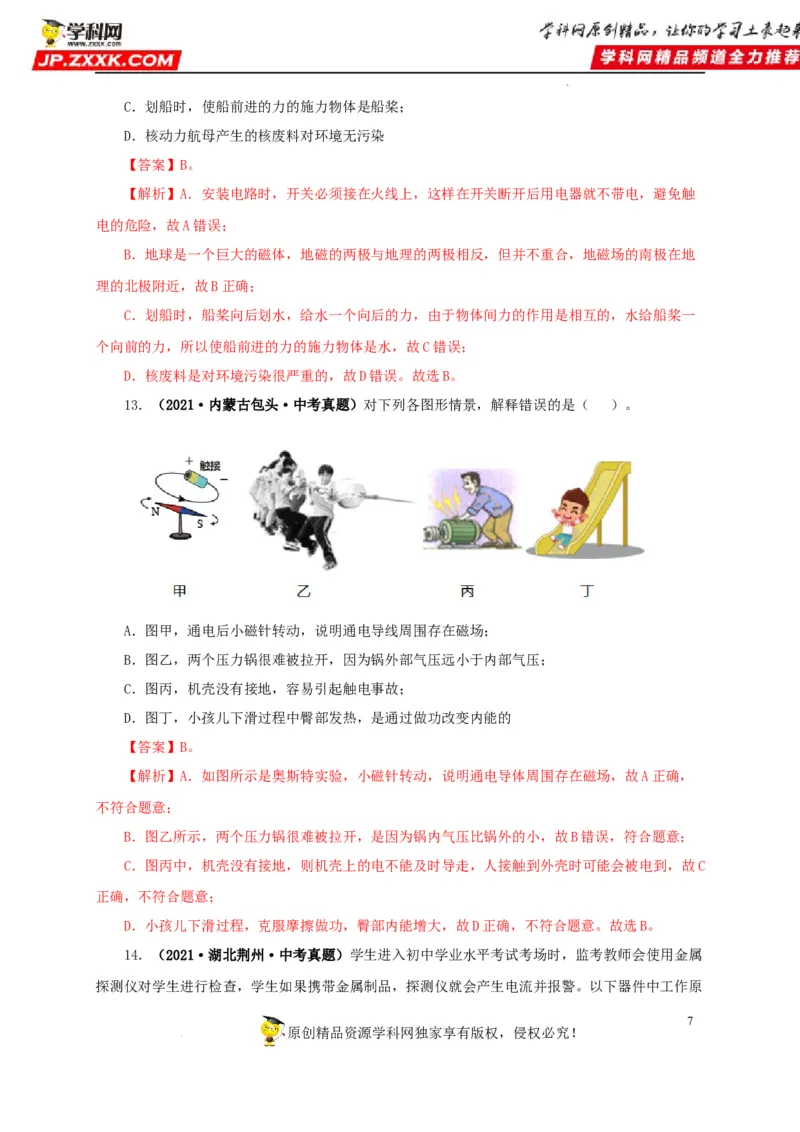

13．（2021·内蒙古包头·中考真题）对下列各图形情景，解释错误的是（ ）。
A．图甲，通电后小磁针转动，说明通电导线周围存在磁场；
B．图乙，两个压力锅很难被拉开，因为锅外部气压远小于内部气压；
C．图丙，机壳没有接地，容易引起触电事故；
D．图丁，小孩儿下滑过程中臀部发热，是通过做功改变内能的
【答案】B。
【解析】A．如图所示是奥斯特实验，小磁针转动，说明通电导体周围存在磁场，故A正确，
不符合题意；
B．图乙所示，两个压力锅很难被拉开，是因为锅内气压比锅外的小，故B错误，符合题意；
C．图丙中，机壳没有接地，则机壳上的电不能及时导走，人接触到外壳时可能会被电到，故C
正确，不符合题意；
D．小孩儿下滑过程，克服摩擦做功，臀部内能增大，故D正确，不符合题意。故选B。
14．（2021·湖北荆州·中考真题）学生进入初中学业水平考试考场时，监考教师会使用金属
探测仪对学生进行检查，学生如果携带金属制品，探测仪就会产生电流并报警。以下器件中工作原
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司理与此相同的是（ ）。
A．发电机 B．电动机 C．扬声器 D．电磁铁

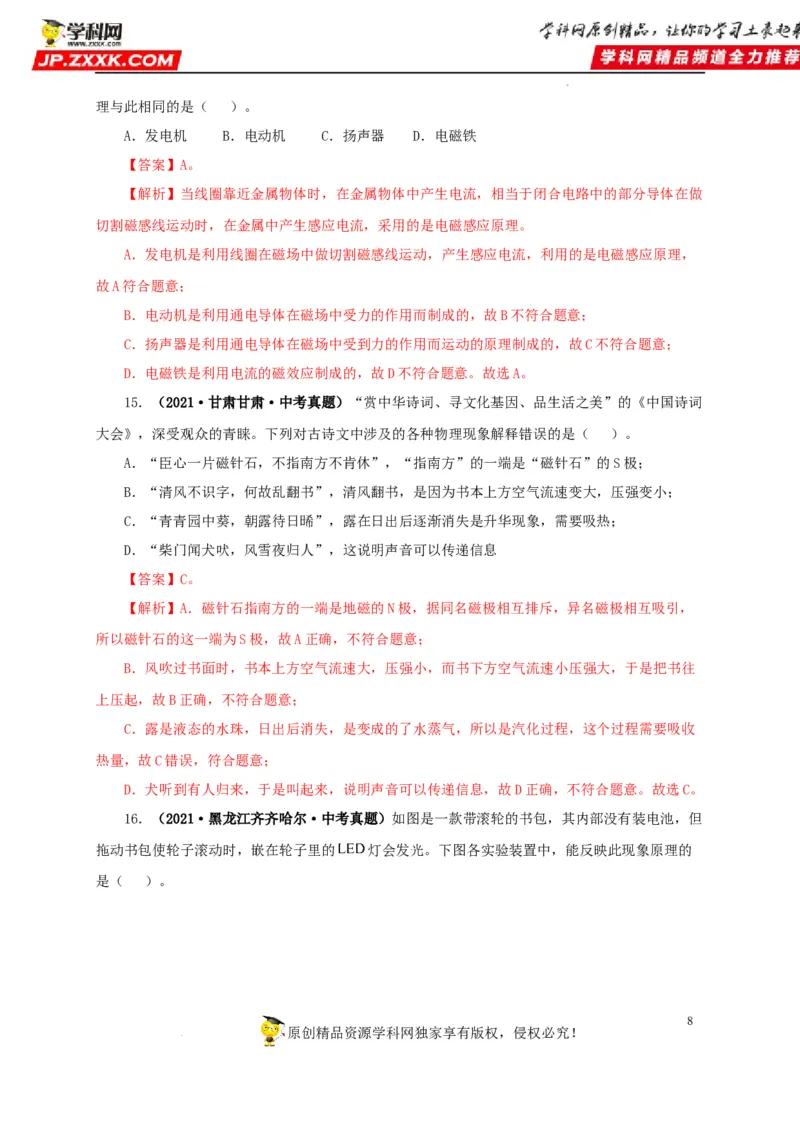

【答案】A。
【解析】当线圈靠近金属物体时，在金属物体中产生电流，相当于闭合电路中的部分导体在做
切割磁感线运动时，在金属中产生感应电流，采用的是电磁感应原理。
A．发电机是利用线圈在磁场中做切割磁感线运动，产生感应电流，利用的是电磁感应原理，
故A符合题意；
B．电动机是利用通电导体在磁场中受力的作用而制成的，故B不符合题意；
C．扬声器是利用通电导体在磁场中受到力的作用而运动的原理制成的，故C不符合题意；
D．电磁铁是利用电流的磁效应制成的，故D不符合题意。故选A。
15．（2021·甘肃甘肃·中考真题）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词
大会》，深受观众的青睐。下列对古诗文中涉及的各种物理现象解释错误的是（ ）。
A．“臣心一片磁针石，不指南方不肯休”，“指南方”的一端是“磁针石”的S极；
B．“清风不识字，何故乱翻书”，清风翻书，是因为书本上方空气流速变大，压强变小；
C．“青青园中葵，朝露待日晞”，露在日出后逐渐消失是升华现象，需要吸热；
D．“柴门闻犬吠，风雪夜归人”，这说明声音可以传递信息
【答案】C。
【解析】A．磁针石指南方的一端是地磁的N极，据同名磁极相互排斥，异名磁极相互吸引，
所以磁针石的这一端为S极，故A正确，不符合题意；
B．风吹过书面时，书本上方空气流速大，压强小，而书下方空气流速小压强大，于是把书往
上压起，故B正确，不符合题意；
C．露是液态的水珠，日出后消失，是变成的了水蒸气，所以是汽化过程，这个过程需要吸收
热量，故C错误，符合题意；
D．犬听到有人归来，于是叫起来，说明声音可以传递信息，故D正确，不符合题意。故选C。
16．（2021·黑龙江齐齐哈尔·中考真题）如图是一款带滚轮的书包，其内部没有装电池，但
拖动书包使轮子滚动时，嵌在轮子里的 灯会发光。下图各实验装置中，能反映此现象原理的
是（ ）。
8
原创精品资源学科网独家享有版权，侵权必究！

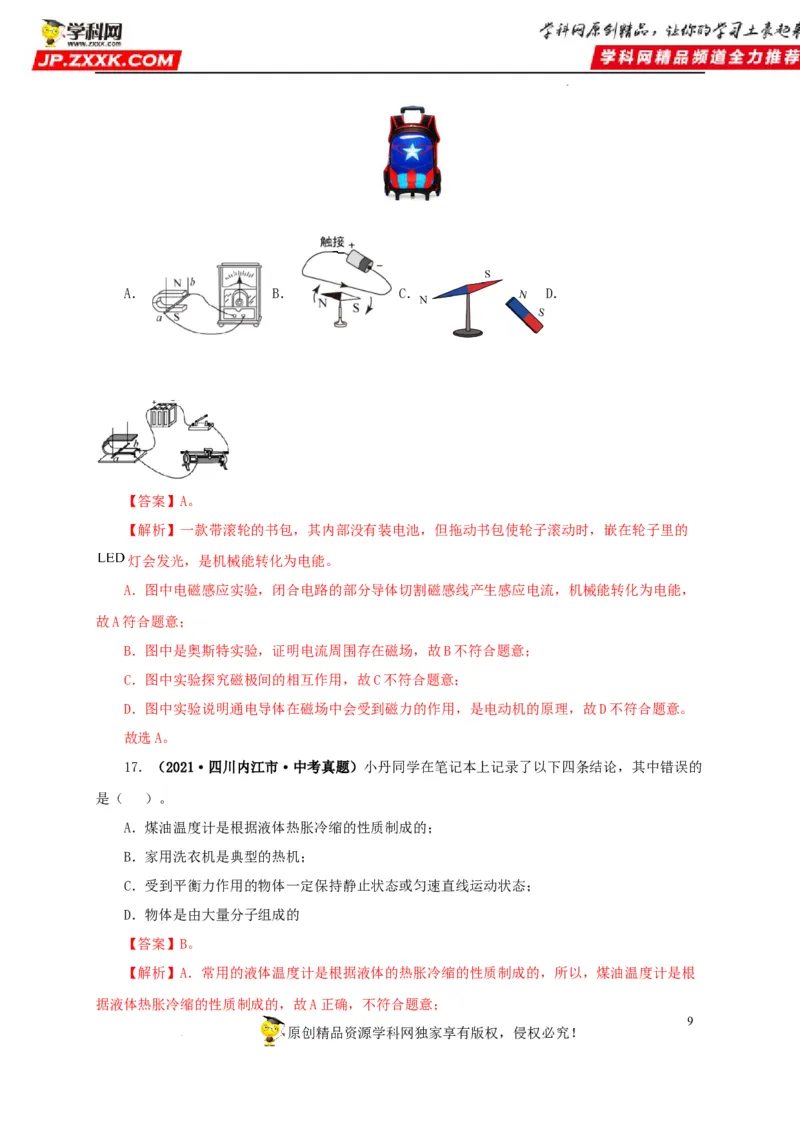

学科网（北京）股份有限公司A． B． C． D．
【答案】A。
【解析】一款带滚轮的书包，其内部没有装电池，但拖动书包使轮子滚动时，嵌在轮子里的
灯会发光，是机械能转化为电能。
A．图中电磁感应实验，闭合电路的部分导体切割磁感线产生感应电流，机械能转化为电能，
故A符合题意；
B．图中是奥斯特实验，证明电流周围存在磁场，故B不符合题意；
C．图中实验探究磁极间的相互作用，故C不符合题意；
D．图中实验说明通电导体在磁场中会受到磁力的作用，是电动机的原理，故D不符合题意。
故选A。
17．（2021·四川内江市·中考真题）小丹同学在笔记本上记录了以下四条结论，其中错误的
是（ ）。
A．煤油温度计是根据液体热胀冷缩的性质制成的；
B．家用洗衣机是典型的热机；
C．受到平衡力作用的物体一定保持静止状态或匀速直线运动状态；
D．物体是由大量分子组成的
【答案】B。
【解析】A．常用的液体温度计是根据液体的热胀冷缩的性质制成的，所以，煤油温度计是根
据液体热胀冷缩的性质制成的，故A正确，不符合题意；
9
原创精品资源学科网独家享有版权，侵权必究！

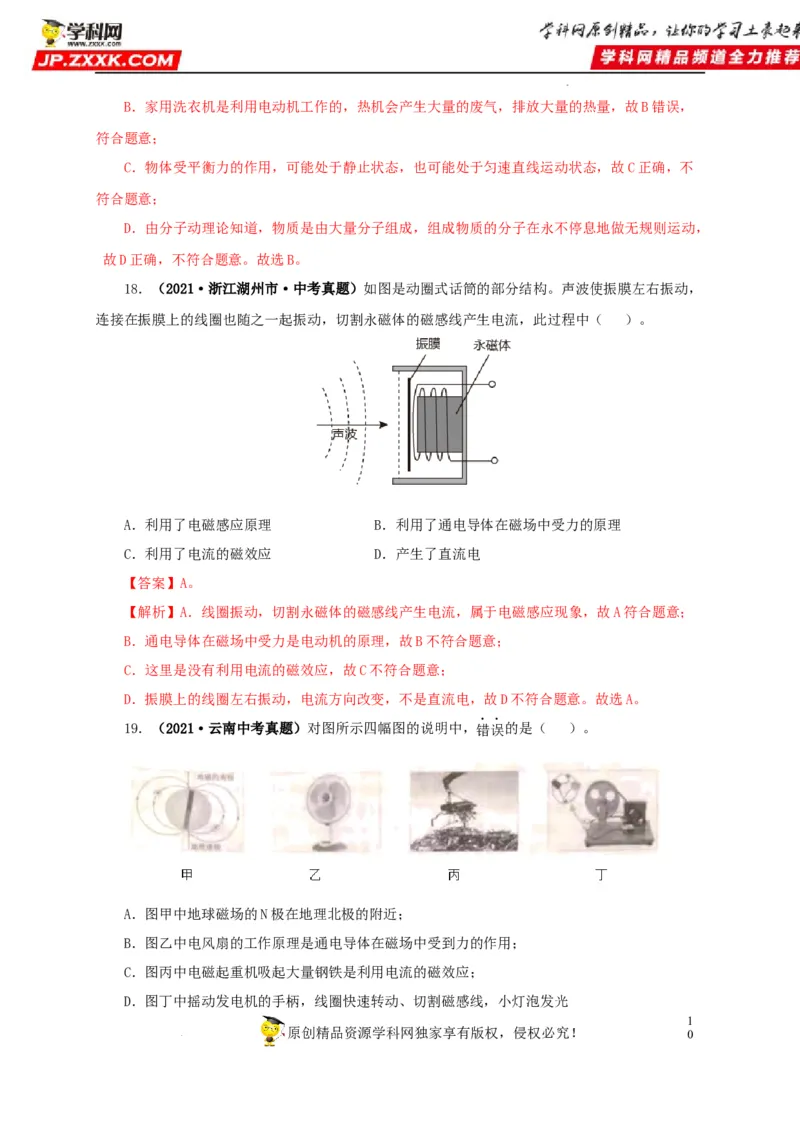

学科网（北京）股份有限公司B．家用洗衣机是利用电动机工作的，热机会产生大量的废气，排放大量的热量，故B错误，
符合题意；
C．物体受平衡力的作用，可能处于静止状态，也可能处于匀速直线运动状态，故C正确，不
符合题意；
D．由分子动理论知道，物质是由大量分子组成，组成物质的分子在永不停息地做无规则运动，
故D正确，不符合题意。故选B。
18．（2021·浙江湖州市·中考真题）如图是动圈式话筒的部分结构。声波使振膜左右振动，
连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）。
A．利用了电磁感应原理 B．利用了通电导体在磁场中受力的原理
C．利用了电流的磁效应 D．产生了直流电
【答案】A。
【解析】A．线圈振动，切割永磁体的磁感线产生电流，属于电磁感应现象，故A符合题意；
B．通电导体在磁场中受力是电动机的原理，故B不符合题意；
C．这里是没有利用电流的磁效应，故C不符合题意；
D．振膜上的线圈左右振动，电流方向改变，不是直流电，故D不符合题意。故选A。
19．（2021·云南中考真题）对图所示四幅图的说明中，错误的是（ ）。
A．图甲中地球磁场的N极在地理北极的附近；
B．图乙中电风扇的工作原理是通电导体在磁场中受到力的作用；
C．图丙中电磁起重机吸起大量钢铁是利用电流的磁效应；
D．图丁中摇动发电机的手柄，线圈快速转动、切割磁感线，小灯泡发光
1
原创精品资源学科网独家享有版权，侵权必究！ 0

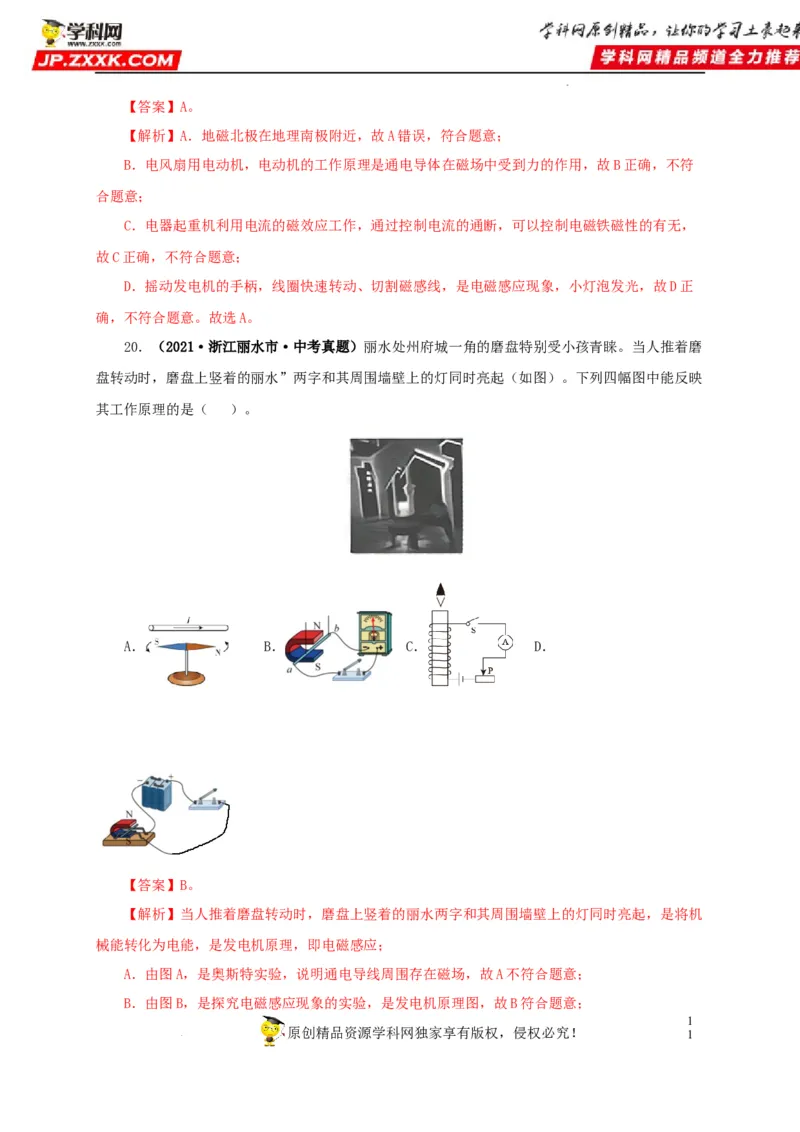

学科网（北京）股份有限公司【答案】A。
【解析】A．地磁北极在地理南极附近，故A错误，符合题意；
B．电风扇用电动机，电动机的工作原理是通电导体在磁场中受到力的作用，故B正确，不符
合题意；
C．电器起重机利用电流的磁效应工作，通过控制电流的通断，可以控制电磁铁磁性的有无，
故C正确，不符合题意；
D．摇动发电机的手柄，线圈快速转动、切割磁感线，是电磁感应现象，小灯泡发光，故D正
确，不符合题意。故选A。
20．（2021·浙江丽水市·中考真题）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨
盘转动时，磨盘上竖着的丽水”两字和其周围墙壁上的灯同时亮起（如图）。下列四幅图中能反映
其工作原理的是（ ）。
A． B． C． D．
【答案】B。
【解析】当人推着磨盘转动时，磨盘上竖着的丽水两字和其周围墙壁上的灯同时亮起，是将机
械能转化为电能，是发电机原理，即电磁感应；
A．由图A，是奥斯特实验，说明通电导线周围存在磁场，故A不符合题意；
B．由图B，是探究电磁感应现象的实验，是发电机原理图，故B符合题意；
1
原创精品资源学科网独家享有版权，侵权必究！ 1

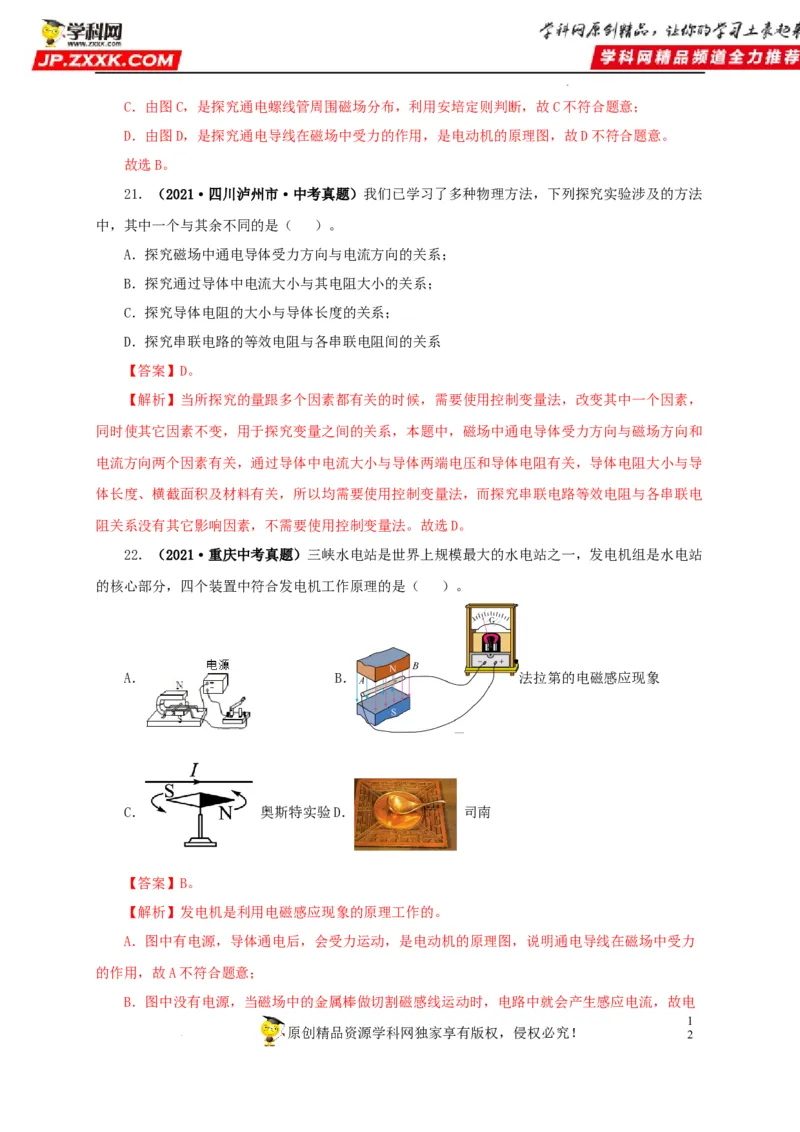

学科网（北京）股份有限公司C．由图C，是探究通电螺线管周围磁场分布，利用安培定则判断，故C不符合题意；
D．由图D，是探究通电导线在磁场中受力的作用，是电动机的原理图，故D不符合题意。
故选B。
21．（2021·四川泸州市·中考真题）我们已学习了多种物理方法，下列探究实验涉及的方法
中，其中一个与其余不同的是（ ）。
A．探究磁场中通电导体受力方向与电流方向的关系；
B．探究通过导体中电流大小与其电阻大小的关系；
C．探究导体电阻的大小与导体长度的关系；
D．探究串联电路的等效电阻与各串联电阻间的关系
【答案】D。
【解析】当所探究的量跟多个因素都有关的时候，需要使用控制变量法，改变其中一个因素，
同时使其它因素不变，用于探究变量之间的关系，本题中，磁场中通电导体受力方向与磁场方向和
电流方向两个因素有关，通过导体中电流大小与导体两端电压和导体电阻有关，导体电阻大小与导
体长度、横截面积及材料有关，所以均需要使用控制变量法，而探究串联电路等效电阻与各串联电
阻关系没有其它影响因素，不需要使用控制变量法。故选D。
22．（2021·重庆中考真题）三峡水电站是世界上规模最大的水电站之一，发电机组是水电站
的核心部分，四个装置中符合发电机工作原理的是（ ）。
A． B． 法拉第的电磁感应现象
C． 奥斯特实验D． 司南
【答案】B。
【解析】发电机是利用电磁感应现象的原理工作的。
A．图中有电源，导体通电后，会受力运动，是电动机的原理图，说明通电导线在磁场中受力
的作用，故A不符合题意；
B．图中没有电源，当磁场中的金属棒做切割磁感线运动时，电路中就会产生感应电流，故电
1
原创精品资源学科网独家享有版权，侵权必究！ 2
学科网（北京）股份有限公司磁感应现象，该现象就是发电机的原理，故B符合题意；
C．该图是奥斯特实验，说明通电导线周围有磁场，与发电机无关，故C不符合题意；
D．司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故D不符合题意。
故选B。

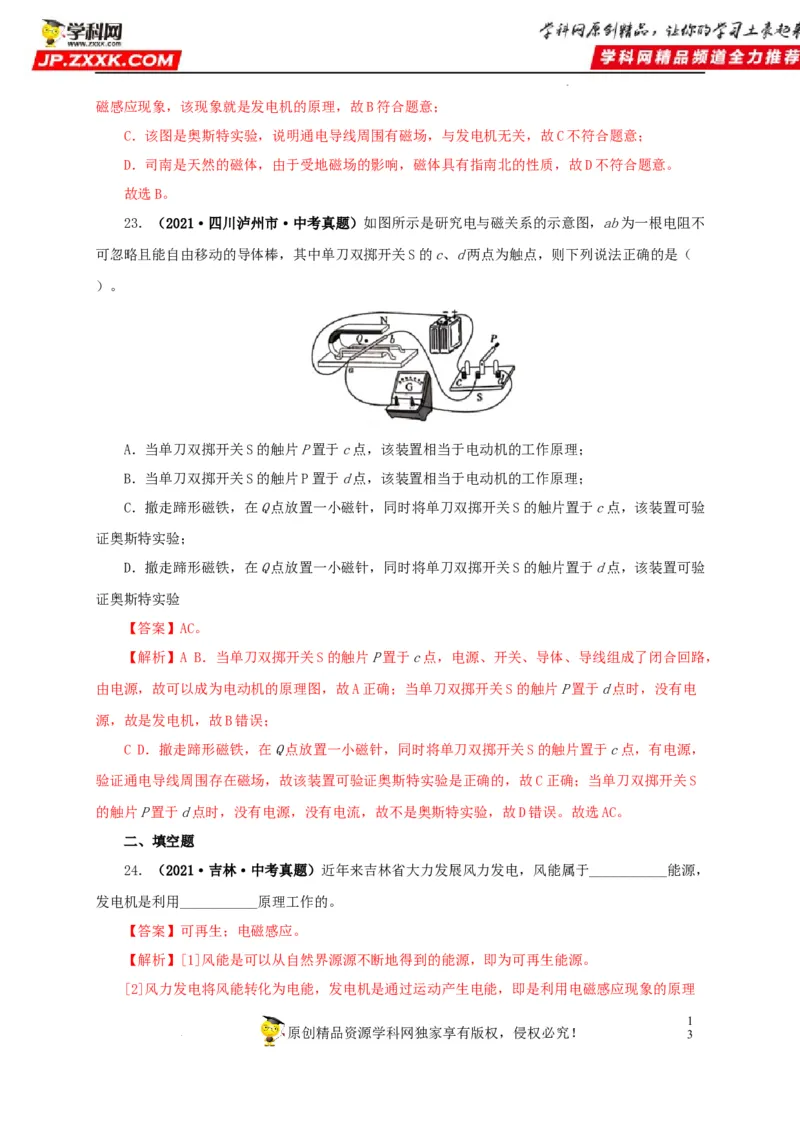

23．（2021·四川泸州市·中考真题）如图所示是研究电与磁关系的示意图，ab为一根电阻不
可忽略且能自由移动的导体棒，其中单刀双掷开关S的c、d两点为触点，则下列说法正确的是（
）。
A．当单刀双掷开关S的触片P置于c点，该装置相当于电动机的工作原理；
B．当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理；
C．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验
证奥斯特实验；
D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验
证奥斯特实验
【答案】AC。
【解析】A B．当单刀双掷开关S的触片P置于c点，电源、开关、导体、导线组成了闭合回路，
由电源，故可以成为电动机的原理图，故A正确；当单刀双掷开关S的触片P置于d点时，没有电
源，故是发电机，故B错误；
C D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，有电源，
验证通电导线周围存在磁场，故该装置可验证奥斯特实验是正确的，故C正确；当单刀双掷开关S
的触片P置于d点时，没有电源，没有电流，故不是奥斯特实验，故D错误。故选AC。
二、填空题
24．（2021·吉林·中考真题）近年来吉林省大力发展风力发电，风能属于___________能源，
发电机是利用___________原理工作的。
【答案】可再生；电磁感应。
【解析】[1]风能是可以从自然界源源不断地得到的能源，即为可再生能源。
[2]风力发电将风能转化为电能，发电机是通过运动产生电能，即是利用电磁感应现象的原理
1
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司制成的。

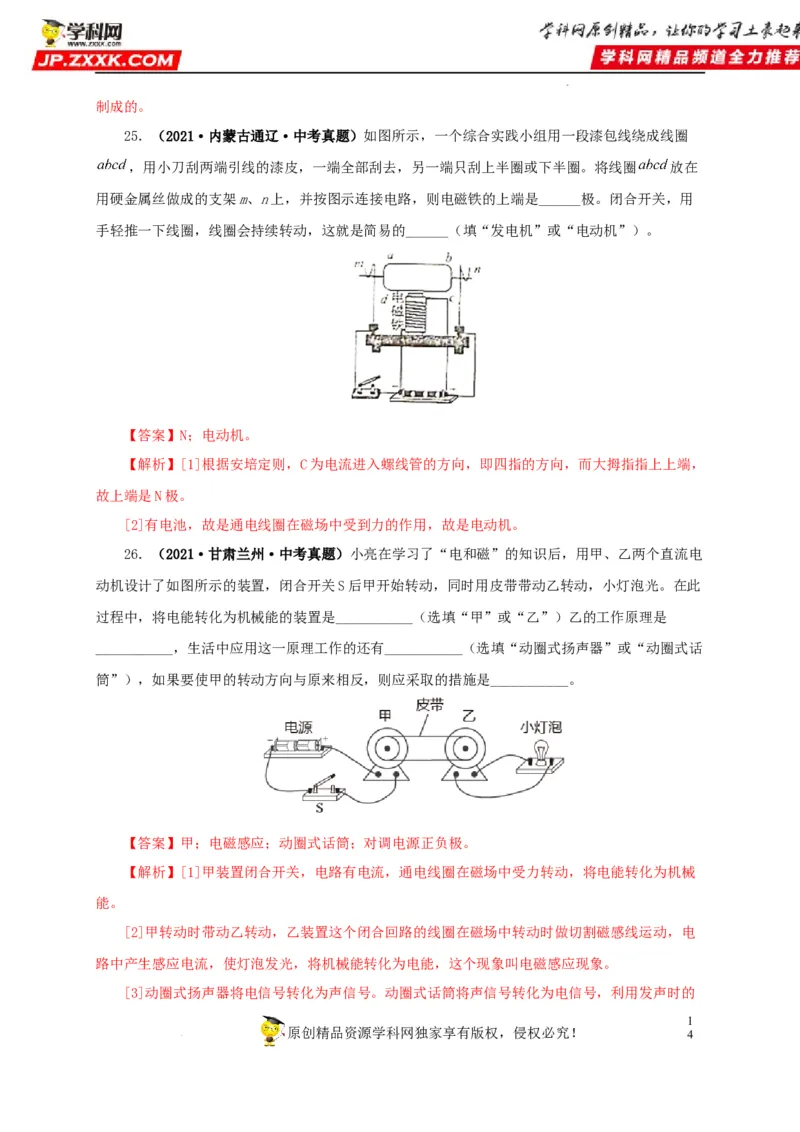

25．（2021·内蒙古通辽·中考真题）如图所示，一个综合实践小组用一段漆包线绕成线圈
，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半圈或下半圈。将线圈 放在
用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是______极。闭合开关，用
手轻推一下线圈，线圈会持续转动，这就是简易的______（填“发电机”或“电动机”）。
【答案】N；电动机。
【解析】[1]根据安培定则，C为电流进入螺线管的方向，即四指的方向，而大拇指指上上端，
故上端是N极。
[2]有电池，故是通电线圈在磁场中受到力的作用，故是电动机。
26．（2021·甘肃兰州·中考真题）小亮在学习了“电和磁”的知识后，用甲、乙两个直流电
动机设计了如图所示的装置，闭合开关S后甲开始转动，同时用皮带带动乙转动，小灯泡光。在此
过程中，将电能转化为机械能的装置是___________（选填“甲”或“乙”）乙的工作原理是
___________，生活中应用这一原理工作的还有___________（选填“动圈式扬声器”或“动圈式话
筒”），如果要使甲的转动方向与原来相反，则应采取的措施是___________。
【答案】甲；电磁感应；动圈式话筒；对调电源正负极。
【解析】[1]甲装置闭合开关，电路有电流，通电线圈在磁场中受力转动，将电能转化为机械
能。
[2]甲转动时带动乙转动，乙装置这个闭合回路的线圈在磁场中转动时做切割磁感线运动，电
路中产生感应电流，使灯泡发光，将机械能转化为电能，这个现象叫电磁感应现象。
[3]动圈式扬声器将电信号转化为声信号。动圈式话筒将声信号转化为电信号，利用发声时的
1
原创精品资源学科网独家享有版权，侵权必究！ 4
学科网（北京）股份有限公司振动带动线圈振动从而切割磁感线产生强弱不同的电流，所以动圈式话筒利用了电磁感应原理。
[4]通电导体在磁场中受到力的作用，受到的力的方向与电流方向和磁感线方向有关，如果要
使甲的转动方向与原来相反，则可以对调电源的正负极，让电路中电流的方向相反。

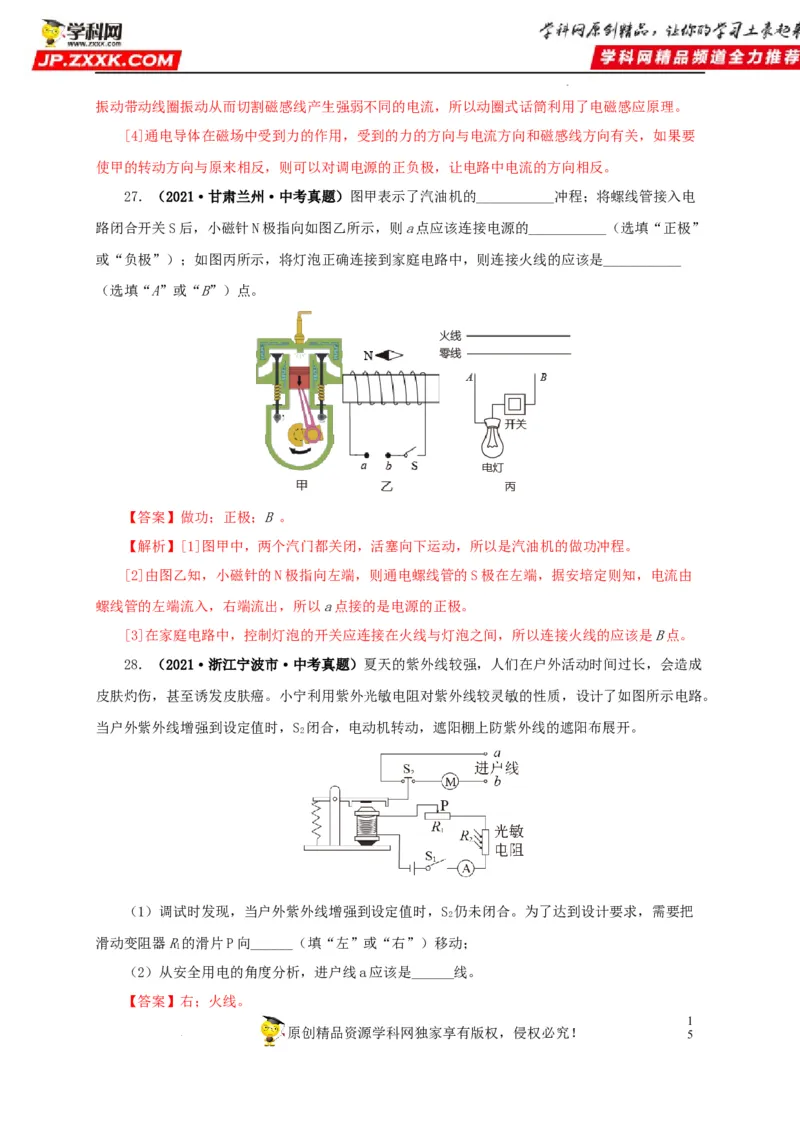

27．（2021·甘肃兰州·中考真题）图甲表示了汽油机的___________冲程；将螺线管接入电
路闭合开关S后，小磁针N极指向如图乙所示，则a点应该连接电源的___________（选填“正极”
或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是___________
（选填“A”或“B”）点。
【答案】做功；正极；B 。
【解析】[1]图甲中，两个汽门都关闭，活塞向下运动，所以是汽油机的做功冲程。
[2]由图乙知，小磁针的N极指向左端，则通电螺线管的S极在左端，据安培定则知，电流由
螺线管的左端流入，右端流出，所以a点接的是电源的正极。
[3]在家庭电路中，控制灯泡的开关应连接在火线与灯泡之间，所以连接火线的应该是B点。
28．（2021·浙江宁波市·中考真题）夏天的紫外线较强，人们在户外活动时间过长，会造成
皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。
当户外紫外线增强到设定值时，S 闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。
2
（1）调试时发现，当户外紫外线增强到设定值时，S 仍未闭合。为了达到设计要求，需要把
2
滑动变阻器R的滑片P向______（填“左”或“右”）移动；
1
（2）从安全用电的角度分析，进户线a应该是______线。
【答案】右；火线。
1
原创精品资源学科网独家享有版权，侵权必究！ 5

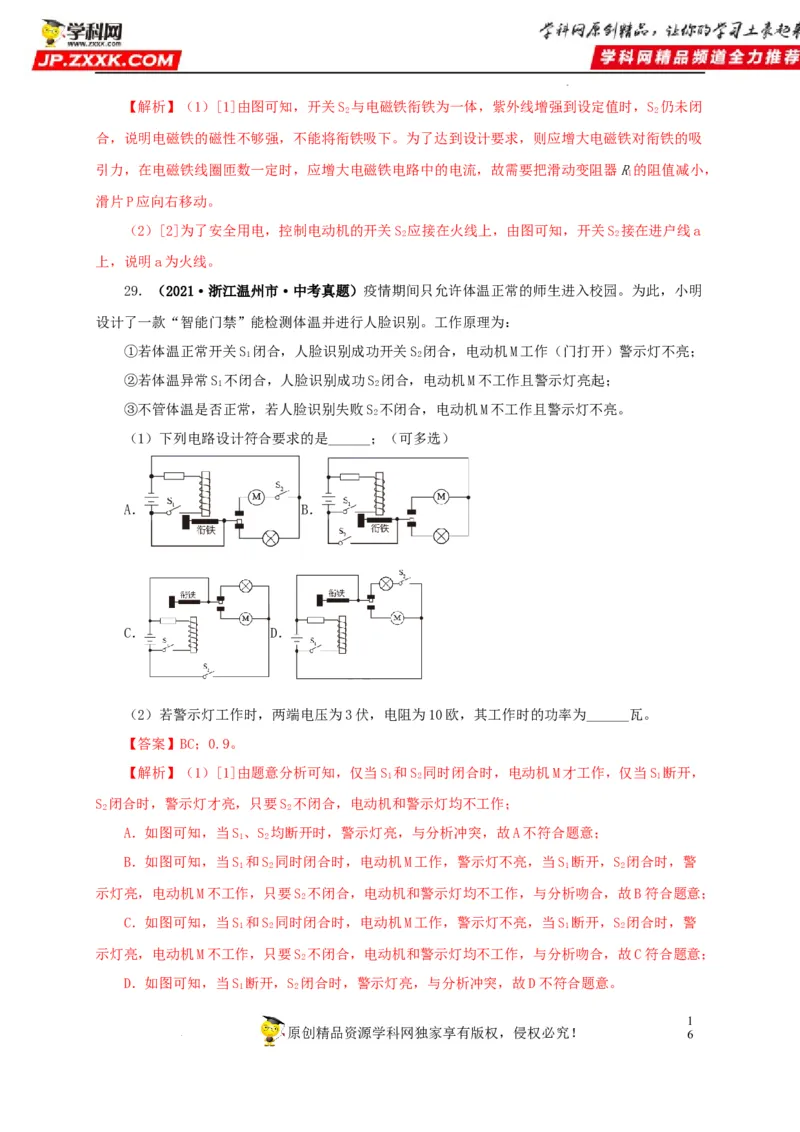

学科网（北京）股份有限公司【解析】（1）[1]由图可知，开关S 与电磁铁衔铁为一体，紫外线增强到设定值时，S 仍未闭
2 2
合，说明电磁铁的磁性不够强，不能将衔铁吸下。为了达到设计要求，则应增大电磁铁对衔铁的吸
引力，在电磁铁线圈匝数一定时，应增大电磁铁电路中的电流，故需要把滑动变阻器R的阻值减小，
1
滑片P应向右移动。
（2）[2]为了安全用电，控制电动机的开关S 应接在火线上，由图可知，开关S 接在进户线a
2 2
上，说明a为火线。
29．（2021·浙江温州市·中考真题）疫情期间只允许体温正常的师生进入校园。为此，小明
设计了一款“智能门禁”能检测体温并进行人脸识别。工作原理为：
①若体温正常开关S 闭合，人脸识别成功开关S 闭合，电动机M工作（门打开）警示灯不亮；
1 2
②若体温异常S 不闭合，人脸识别成功S 闭合，电动机M不工作且警示灯亮起；
1 2
③不管体温是否正常，若人脸识别失败S 不闭合，电动机M不工作且警示灯不亮。
2
（1）下列电路设计符合要求的是______；（可多选）
A． B．
C． D．
（2）若警示灯工作时，两端电压为3伏，电阻为10欧，其工作时的功率为______瓦。
【答案】BC；0.9。
【解析】（1）[1]由题意分析可知，仅当S 和S 同时闭合时，电动机M才工作，仅当S 断开，
1 2 1
S 闭合时，警示灯才亮，只要S 不闭合，电动机和警示灯均不工作；
2 2
A．如图可知，当S、S 均断开时，警示灯亮，与分析冲突，故A不符合题意；
1 2
B．如图可知，当S 和S 同时闭合时，电动机M工作，警示灯不亮，当S 断开，S 闭合时，警
1 2 1 2
示灯亮，电动机M不工作，只要S 不闭合，电动机和警示灯均不工作，与分析吻合，故B符合题意；
2
C．如图可知，当S 和S 同时闭合时，电动机M工作，警示灯不亮，当S 断开，S 闭合时，警
1 2 1 2
示灯亮，电动机M不工作，只要S 不闭合，电动机和警示灯均不工作，与分析吻合，故C符合题意；
2
D．如图可知，当S 断开，S 闭合时，警示灯亮，与分析冲突，故D不符合题意。
1 2
1
原创精品资源学科网独家享有版权，侵权必究！ 6
学科网（北京）股份有限公司故选BC。
（2）[2]由 可求工作时功率为 。

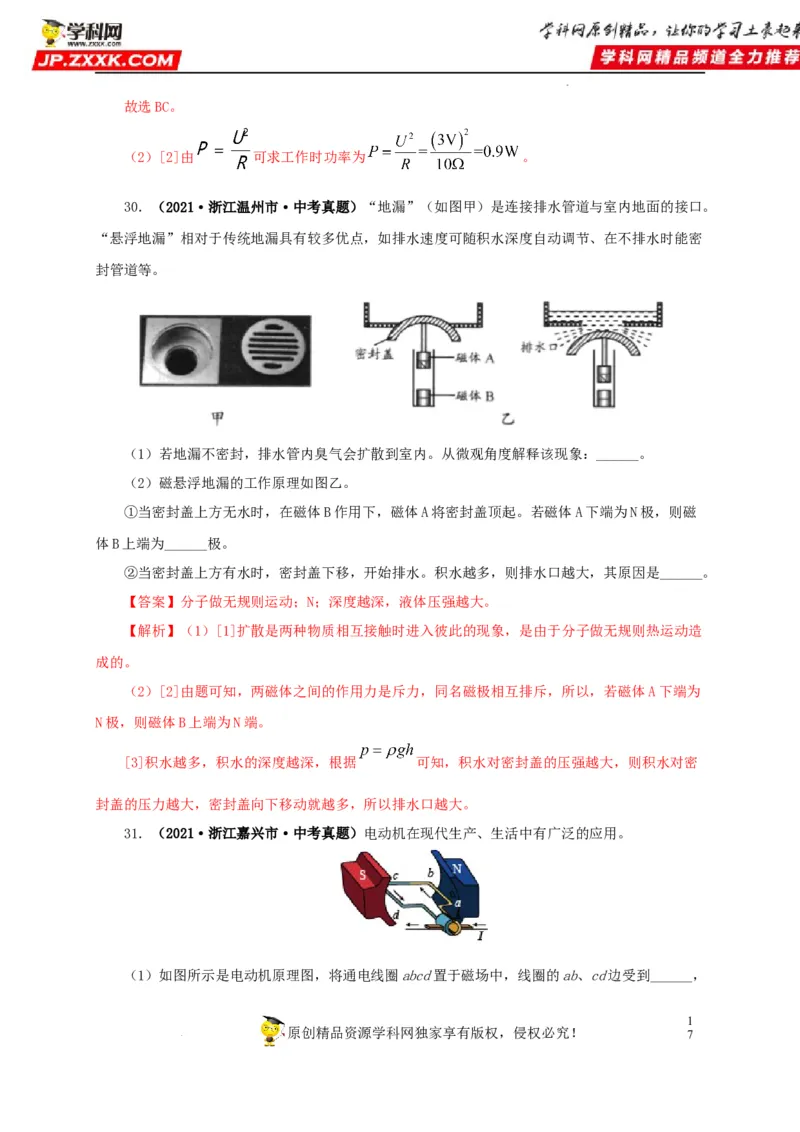

30．（2021·浙江温州市·中考真题）“地漏”（如图甲）是连接排水管道与室内地面的接口。
“悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密
封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：______。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁
体B上端为______极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是______。
【答案】分子做无规则运动；N；深度越深，液体压强越大。
【解析】（1）[1]扩散是两种物质相互接触时进入彼此的现象，是由于分子做无规则热运动造
成的。
（2）[2]由题可知，两磁体之间的作用力是斥力，同名磁极相互排斥，所以，若磁体A下端为
N极，则磁体B上端为N端。
[3]积水越多，积水的深度越深，根据 可知，积水对密封盖的压强越大，则积水对密
封盖的压力越大，密封盖向下移动就越多，所以排水口越大。
31．（2021·浙江嘉兴市·中考真题）电动机在现代生产、生活中有广泛的应用。
（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到______，
1
原创精品资源学科网独家享有版权，侵权必究！ 7

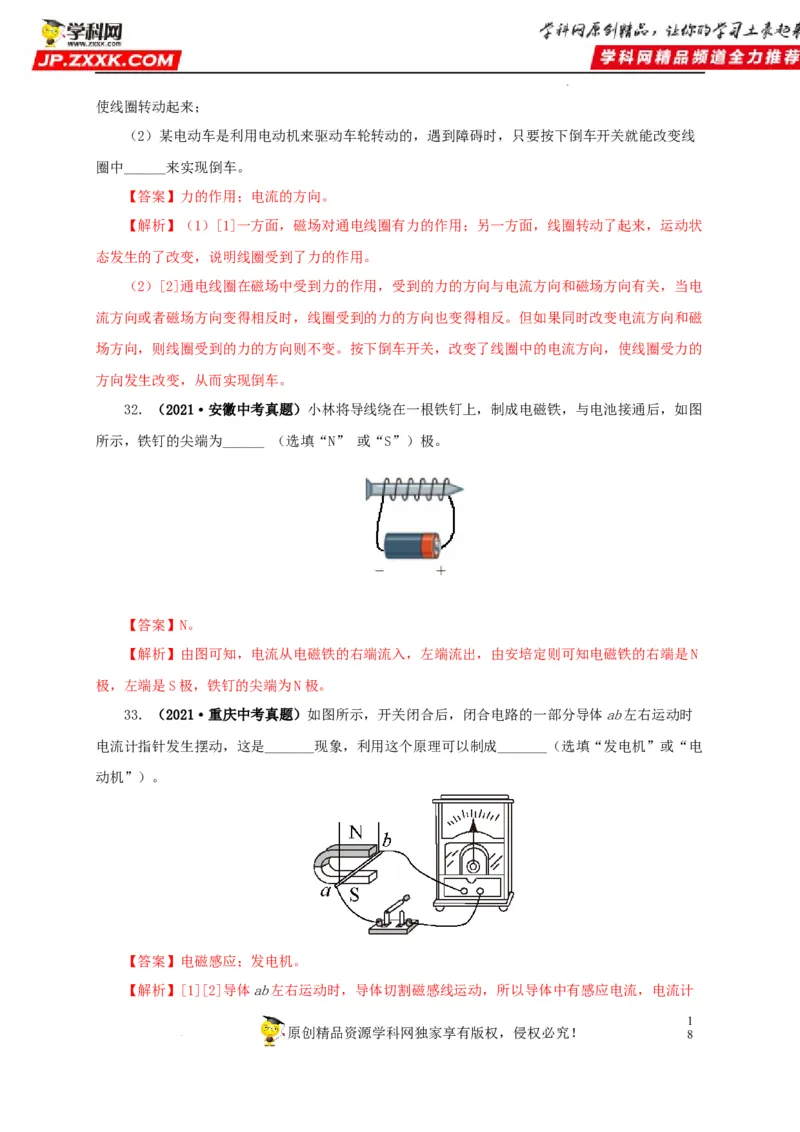

学科网（北京）股份有限公司使线圈转动起来；
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线
圈中______来实现倒车。
【答案】力的作用；电流的方向。
【解析】（1）[1]一方面，磁场对通电线圈有力的作用；另一方面，线圈转动了起来，运动状
态发生的了改变，说明线圈受到了力的作用。
（2）[2]通电线圈在磁场中受到力的作用，受到的力的方向与电流方向和磁场方向有关，当电
流方向或者磁场方向变得相反时，线圈受到的力的方向也变得相反。但如果同时改变电流方向和磁
场方向，则线圈受到的力的方向则不变。按下倒车开关，改变了线圈中的电流方向，使线圈受力的
方向发生改变，从而实现倒车。
32．（2021·安徽中考真题）小林将导线绕在一根铁钉上，制成电磁铁，与电池接通后，如图
所示，铁钉的尖端为______ （选填“N” 或“S”）极。
【答案】N。
【解析】由图可知，电流从电磁铁的右端流入，左端流出，由安培定则可知电磁铁的右端是N
极，左端是S极，铁钉的尖端为N极。
33．（2021·重庆中考真题）如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时
电流计指针发生摆动，这是_______现象，利用这个原理可以制成_______（选填“发电机”或“电
动机”）。
【答案】电磁感应；发电机。
【解析】[1][2]导体ab左右运动时，导体切割磁感线运动，所以导体中有感应电流，电流计
1
原创精品资源学科网独家享有版权，侵权必究！ 8
学科网（北京）股份有限公司指针左右摆动，这种现象是电磁感应，利用这个原理可以制作发电机。

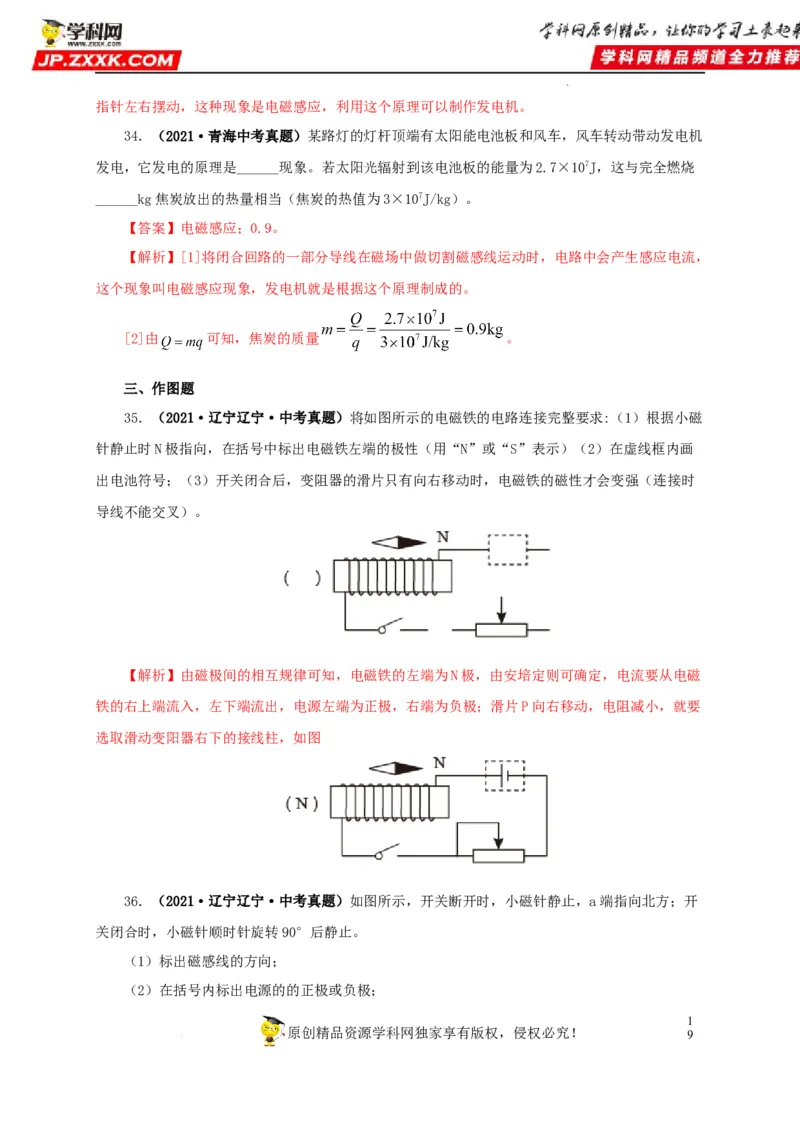

34．（2021·青海中考真题）某路灯的灯杆顶端有太阳能电池板和风车，风车转动带动发电机
发电，它发电的原理是______现象。若太阳光辐射到该电池板的能量为2.7×107J，这与完全燃烧
______kg焦炭放出的热量相当（焦炭的热值为3×107J/kg）。
【答案】电磁感应；0.9。
【解析】[1]将闭合回路的一部分导线在磁场中做切割磁感线运动时，电路中会产生感应电流，
这个现象叫电磁感应现象，发电机就是根据这个原理制成的。
[2]由 可知，焦炭的质量 。
三、作图题
35．（2021·辽宁辽宁·中考真题）将如图所示的电磁铁的电路连接完整要求:（1）根据小磁
针静止时N极指向，在括号中标出电磁铁左端的极性（用“N”或“S”表示）（2）在虚线框内画
出电池符号；（3）开关闭合后，变阻器的滑片只有向右移动时，电磁铁的磁性才会变强（连接时
导线不能交叉）。
【解析】由磁极间的相互规律可知，电磁铁的左端为N极，由安培定则可确定，电流要从电磁
铁的右上端流入，左下端流出，电源左端为正极，右端为负极；滑片P向右移动，电阻减小，就要
选取滑动变阳器右下的接线柱，如图
36．（2021·辽宁辽宁·中考真题）如图所示，开关断开时，小磁针静止，a端指向北方；开
关闭合时，小磁针顺时针旋转90°后静止。
（1）标出磁感线的方向；
（2）在括号内标出电源的的正极或负极；
1
原创精品资源学科网独家享有版权，侵权必究！ 9
学科网（北京）股份有限公司（3）标出电磁铁右端的极性。
【解析】开关断开时，小磁针静止，a端指向北方；开关闭合时，小磁针顺时针旋转90°后静
止，可知小磁针的S靠近通电螺线管，即通电螺线管右端为N极；根据安培定则，电流从螺线管右
端流入，即电源右端为正极；根据在磁体外部磁感线从N极出来，回到S极可知磁感线的方向指向
螺线管左侧，即S极，如图

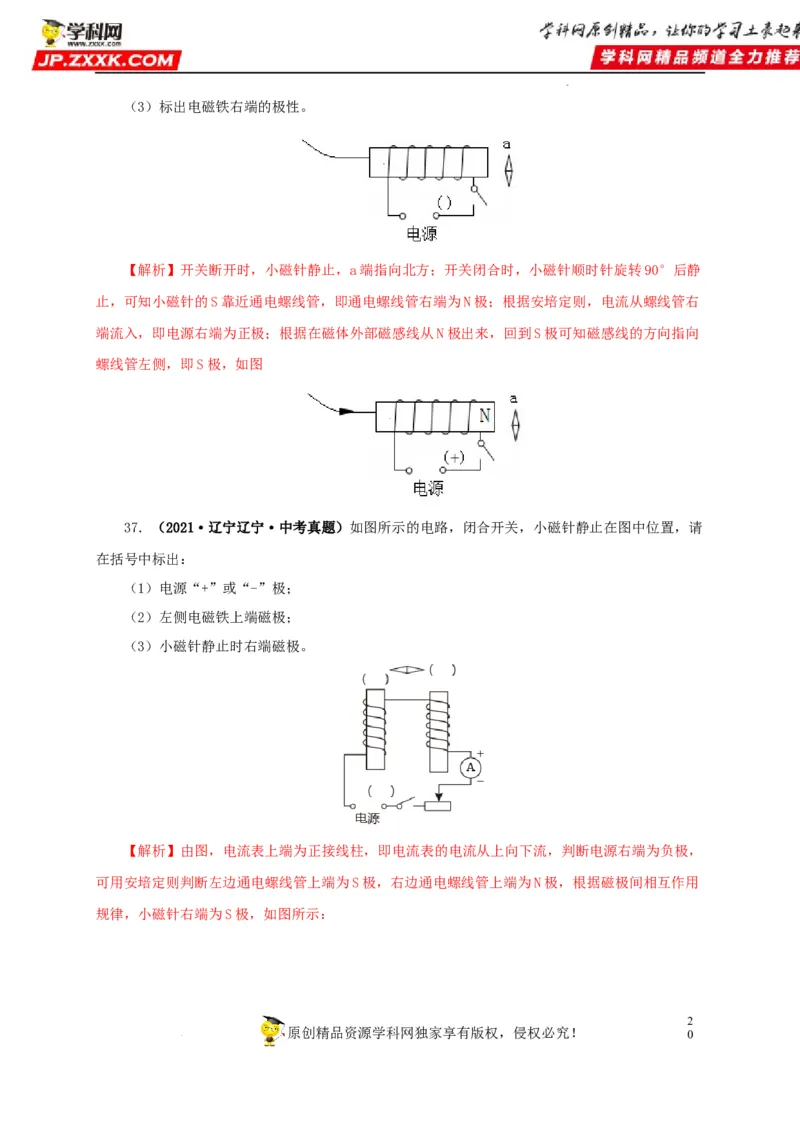

37．（2021·辽宁辽宁·中考真题）如图所示的电路，闭合开关，小磁针静止在图中位置，请
在括号中标出：
（1）电源“+”或“-”极；
（2）左侧电磁铁上端磁极；
（3）小磁针静止时右端磁极。
【解析】由图，电流表上端为正接线柱，即电流表的电流从上向下流，判断电源右端为负极，
可用安培定则判断左边通电螺线管上端为S极，右边通电螺线管上端为N极，根据磁极间相互作用
规律，小磁针右端为S极，如图所示：
2
原创精品资源学科网独家享有版权，侵权必究！ 0

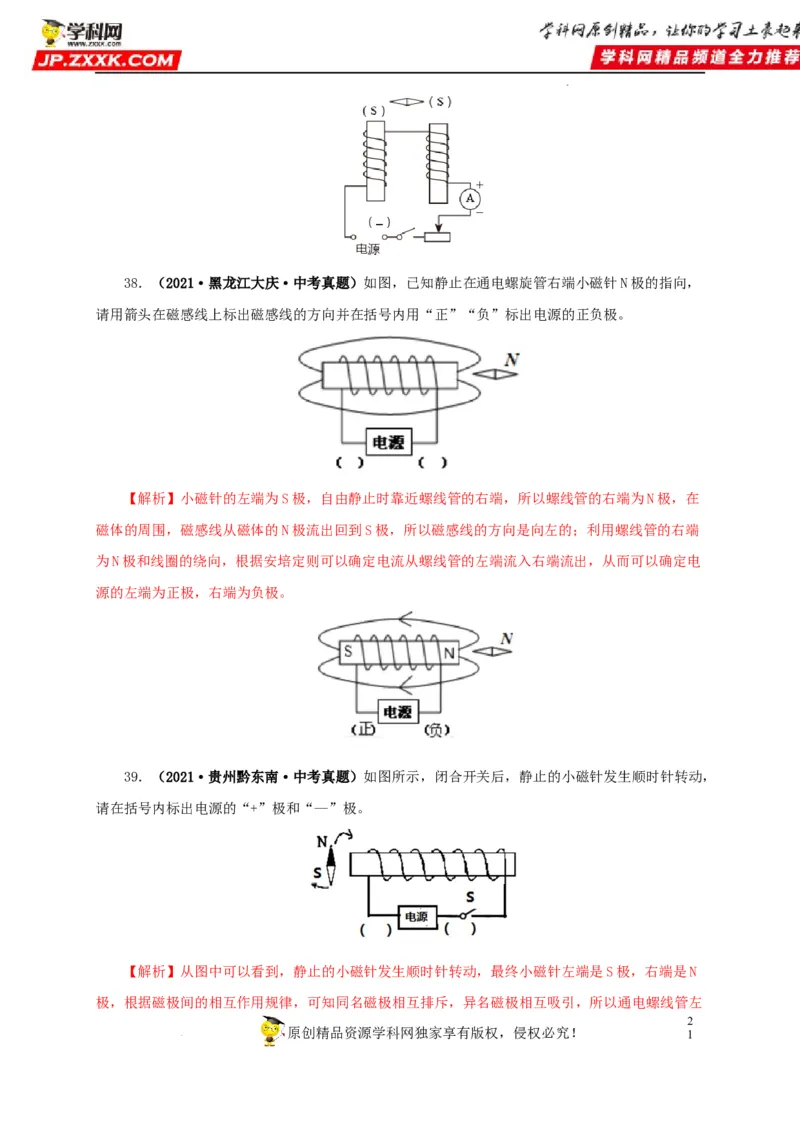

学科网（北京）股份有限公司38．（2021·黑龙江大庆·中考真题）如图，已知静止在通电螺旋管右端小磁针N极的指向，
请用箭头在磁感线上标出磁感线的方向并在括号内用“正”“负”标出电源的正负极。
【解析】小磁针的左端为S极，自由静止时靠近螺线管的右端，所以螺线管的右端为N极，在
磁体的周围，磁感线从磁体的N极流出回到S极，所以磁感线的方向是向左的；利用螺线管的右端
为N极和线圈的绕向，根据安培定则可以确定电流从螺线管的左端流入右端流出，从而可以确定电
源的左端为正极，右端为负极。
39．（2021·贵州黔东南·中考真题）如图所示，闭合开关后，静止的小磁针发生顺时针转动，
请在括号内标出电源的“+”极和“—”极。
【解析】从图中可以看到，静止的小磁针发生顺时针转动，最终小磁针左端是S极，右端是N
极，根据磁极间的相互作用规律，可知同名磁极相互排斥，异名磁极相互吸引，所以通电螺线管左
2
原创精品资源学科网独家享有版权，侵权必究！ 1
学科网（北京）股份有限公司端是S极，右端是N极，根据安培定则可知，电源的左端是正极，右端是负极；如下图所示。

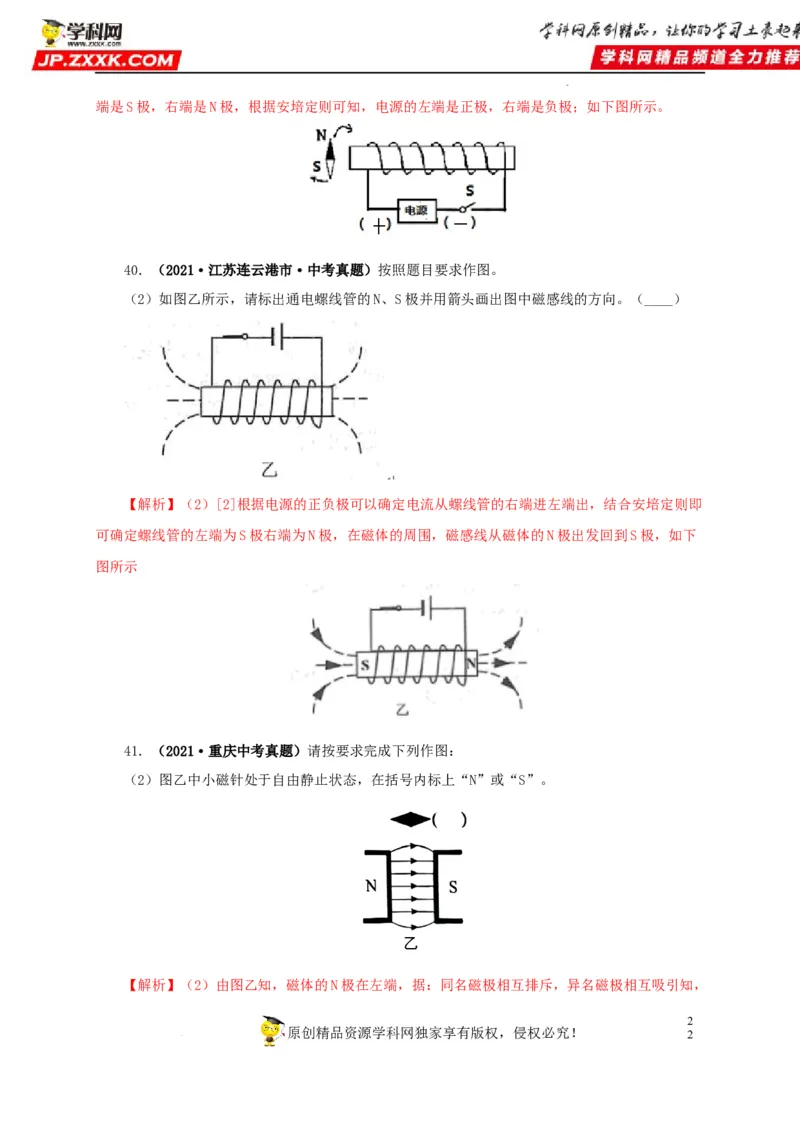

40．（2021·江苏连云港市·中考真题）按照题目要求作图。
（2）如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。（____）
【解析】（2）[2]根据电源的正负极可以确定电流从螺线管的右端进左端出，结合安培定则即
可确定螺线管的左端为S极右端为N极，在磁体的周围，磁感线从磁体的N极出发回到S极，如下
图所示
41．（2021·重庆中考真题）请按要求完成下列作图：
（2）图乙中小磁针处于自由静止状态，在括号内标上“N”或“S”。
【解析】（2）由图乙知，磁体的N极在左端，据：同名磁极相互排斥，异名磁极相互吸引知，
2
原创精品资源学科网独家享有版权，侵权必究！ 2

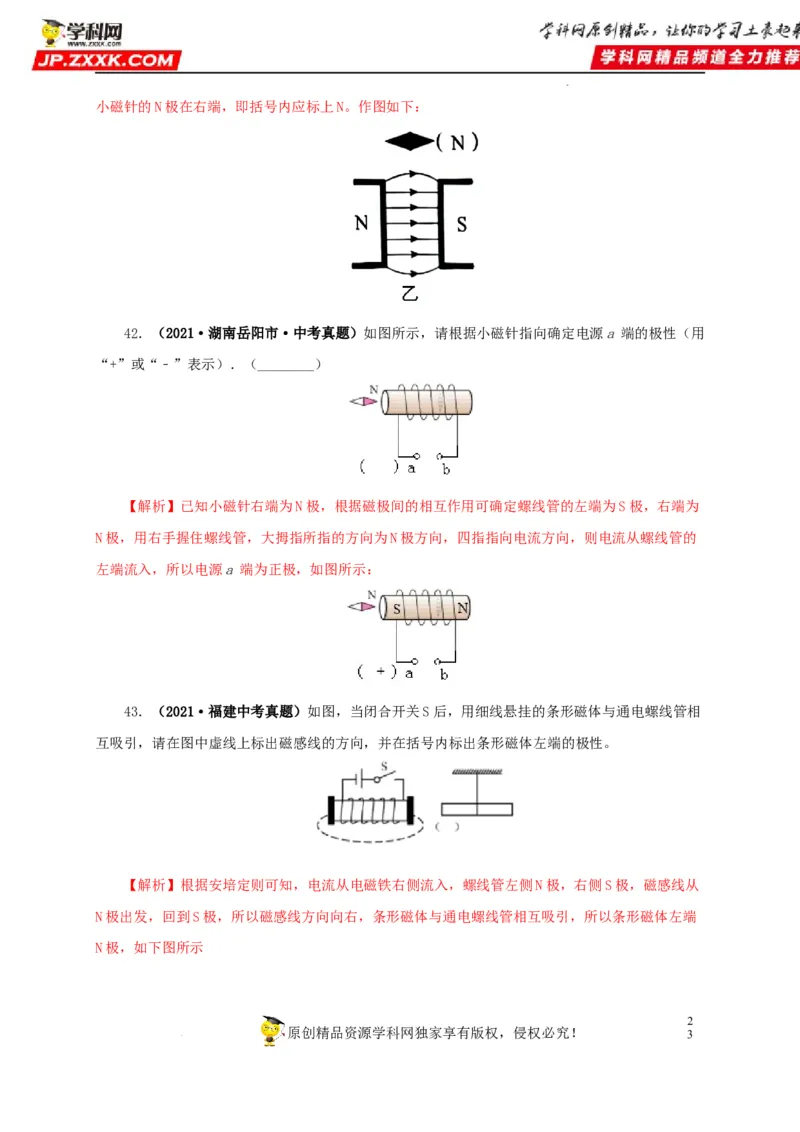

学科网（北京）股份有限公司小磁针的N极在右端，即括号内应标上N。作图如下：
42．（2021·湖南岳阳市·中考真题）如图所示，请根据小磁针指向确定电源a 端的极性（用
“+”或“﹣”表示）．（________）
【解析】已知小磁针右端为N极，根据磁极间的相互作用可确定螺线管的左端为S极，右端为
N极，用右手握住螺线管，大拇指所指的方向为N极方向，四指指向电流方向，则电流从螺线管的
左端流入，所以电源a 端为正极，如图所示：
43．（2021·福建中考真题）如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相
互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。
【解析】根据安培定则可知，电流从电磁铁右侧流入，螺线管左侧N极，右侧S极，磁感线从
N极出发，回到S极，所以磁感线方向向右，条形磁体与通电螺线管相互吸引，所以条形磁体左端
N极，如下图所示
2
原创精品资源学科网独家享有版权，侵权必究！ 3

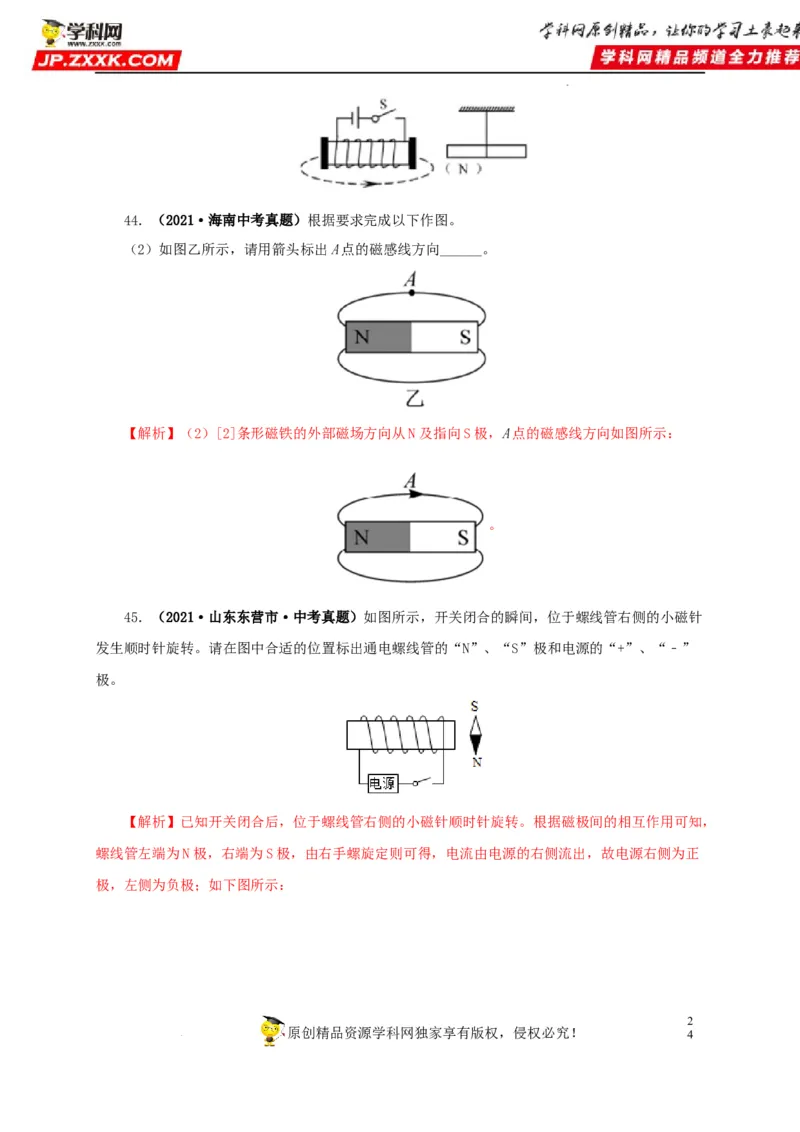

学科网（北京）股份有限公司44．（2021·海南中考真题）根据要求完成以下作图。
（2）如图乙所示，请用箭头标出A点的磁感线方向______。
【解析】（2）[2]条形磁铁的外部磁场方向从N及指向S极，A点的磁感线方向如图所示：
。
45．（2021·山东东营市·中考真题）如图所示，开关闭合的瞬间，位于螺线管右侧的小磁针
发生顺时针旋转。请在图中合适的位置标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”
极。
【解析】已知开关闭合后，位于螺线管右侧的小磁针顺时针旋转。根据磁极间的相互作用可知，
螺线管左端为N极，右端为S极，由右手螺旋定则可得，电流由电源的右侧流出，故电源右侧为正
极，左侧为负极；如下图所示：
2
原创精品资源学科网独家享有版权，侵权必究！ 4

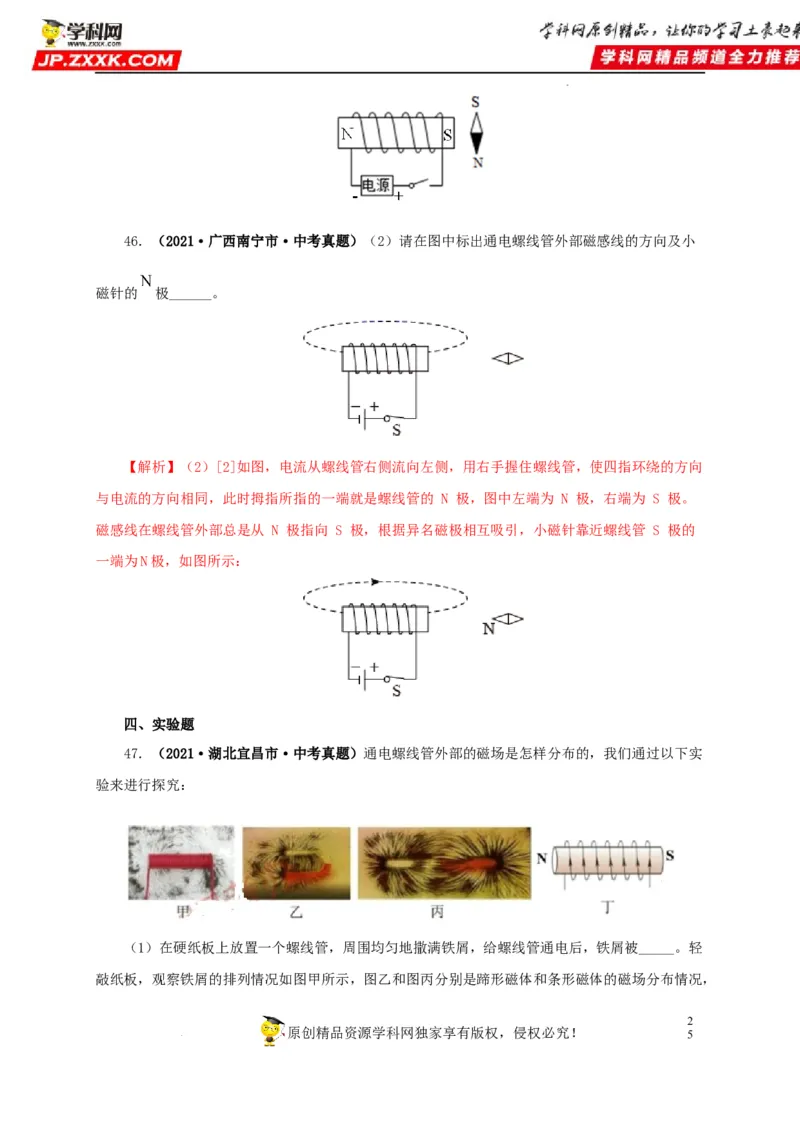

学科网（北京）股份有限公司46．（2021·广西南宁市·中考真题）（2）请在图中标出通电螺线管外部磁感线的方向及小
磁针的 极______。
【解析】（2）[2]如图，电流从螺线管右侧流向左侧，用右手握住螺线管，使四指环绕的方向
与电流的方向相同，此时拇指所指的一端就是螺线管的 N 极，图中左端为 N 极，右端为 S 极。
磁感线在螺线管外部总是从 N 极指向 S 极，根据异名磁极相互吸引，小磁针靠近螺线管 S 极的
一端为N极，如图所示：
四、实验题
47．（2021·湖北宜昌市·中考真题）通电螺线管外部的磁场是怎样分布的，我们通过以下实
验来进行探究：
（1）在硬纸板上放置一个螺线管，周围均匀地撒满铁屑，给螺线管通电后，铁屑被_____。轻
敲纸板，观察铁屑的排列情况如图甲所示，图乙和图丙分别是蹄形磁体和条形磁体的磁场分布情况，
2
原创精品资源学科网独家享有版权，侵权必究！ 5

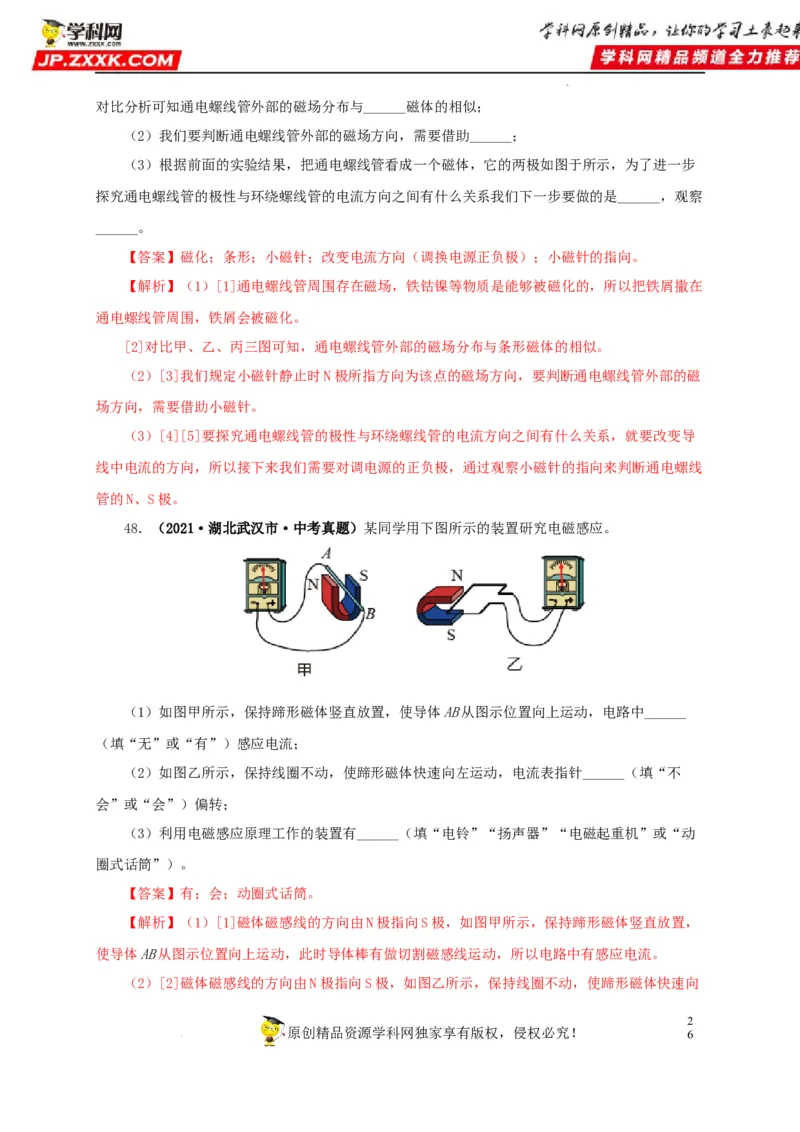

学科网（北京）股份有限公司对比分析可知通电螺线管外部的磁场分布与______磁体的相似；
（2）我们要判断通电螺线管外部的磁场方向，需要借助______；
（3）根据前面的实验结果，把通电螺线管看成一个磁体，它的两极如图于所示，为了进一步
探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系我们下一步要做的是______，观察
______。
【答案】磁化；条形；小磁针；改变电流方向（调换电源正负极）；小磁针的指向。
【解析】（1）[1]通电螺线管周围存在磁场，铁钴镍等物质是能够被磁化的，所以把铁屑撒在
通电螺线管周围，铁屑会被磁化。
[2]对比甲、乙、丙三图可知，通电螺线管外部的磁场分布与条形磁体的相似。
（2）[3]我们规定小磁针静止时N极所指方向为该点的磁场方向，要判断通电螺线管外部的磁
场方向，需要借助小磁针。
（3）[4][5]要探究通电螺线管的极性与环绕螺线管的电流方向之间有什么关系，就要改变导
线中电流的方向，所以接下来我们需要对调电源的正负极，通过观察小磁针的指向来判断通电螺线
管的N、S极。
48．（2021·湖北武汉市·中考真题）某同学用下图所示的装置研究电磁感应。
（1）如图甲所示，保持蹄形磁体竖直放置，使导体AB从图示位置向上运动，电路中______
（填“无”或“有”）感应电流；
（2）如图乙所示，保持线圈不动，使蹄形磁体快速向左运动，电流表指针______（填“不
会”或“会”）偏转；
（3）利用电磁感应原理工作的装置有______（填“电铃”“扬声器”“电磁起重机”或“动
圈式话筒”）。
【答案】有；会；动圈式话筒。
【解析】（1）[1]磁体磁感线的方向由N极指向S极，如图甲所示，保持蹄形磁体竖直放置，
使导体AB从图示位置向上运动，此时导体棒有做切割磁感线运动，所以电路中有感应电流。
（2）[2]磁体磁感线的方向由N极指向S极，如图乙所示，保持线圈不动，使蹄形磁体快速向
2
原创精品资源学科网独家享有版权，侵权必究！ 6
学科网（北京）股份有限公司左运动，此时导体棒切割磁感线，电路中有感应电流，电流表指针会偏转。
（3）[3]导体棒在磁场中做切割磁感线运动，电路中产生感应电流的现象为电磁感应现象，
动圈式话筒工作时，当人对着话筒讲话时，膜片就随着声音颤动，从而带动连在一起的线圈在磁场
中作垂直切割磁感线的运动，从而产生感应电流，所以利用电磁感应原理工作的装置有动圈式话筒。

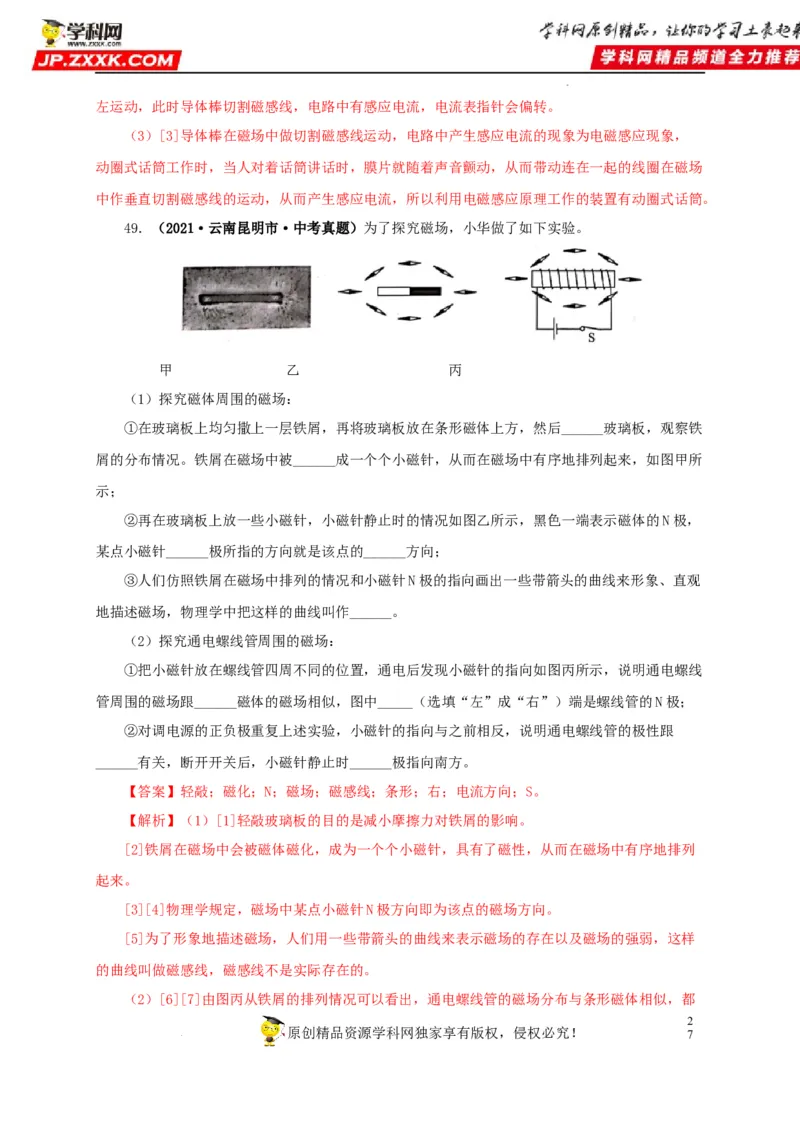

49．（2021·云南昆明市·中考真题）为了探究磁场，小华做了如下实验。
甲 乙 丙
（1）探究磁体周围的磁场：
①在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁体上方，然后______玻璃板，观察铁
屑的分布情况。铁屑在磁场中被______成一个个小磁针，从而在磁场中有序地排列起来，如图甲所
示；
②再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体的N极，
某点小磁针______极所指的方向就是该点的______方向；
③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头的曲线来形象、直观
地描述磁场，物理学中把这样的曲线叫作______。
（2）探究通电螺线管周围的磁场：
①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丙所示，说明通电螺线
管周围的磁场跟______磁体的磁场相似，图中_____（选填“左”成“右”）端是螺线管的N极；
②对调电源的正负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极性跟
______有关，断开开关后，小磁针静止时______极指向南方。
【答案】轻敲；磁化；N；磁场；磁感线；条形；右；电流方向；S。
【解析】（1）[1]轻敲玻璃板的目的是减小摩擦力对铁屑的影响。
[2]铁屑在磁场中会被磁体磁化，成为一个个小磁针，具有了磁性，从而在磁场中有序地排列
起来。
[3][4]物理学规定，磁场中某点小磁针N极方向即为该点的磁场方向。
[5]为了形象地描述磁场，人们用一些带箭头的曲线来表示磁场的存在以及磁场的强弱，这样
的曲线叫做磁感线，磁感线不是实际存在的。
（2）[6][7]由图丙从铁屑的排列情况可以看出，通电螺线管的磁场分布与条形磁体相似，都
2
原创精品资源学科网独家享有版权，侵权必究！ 7

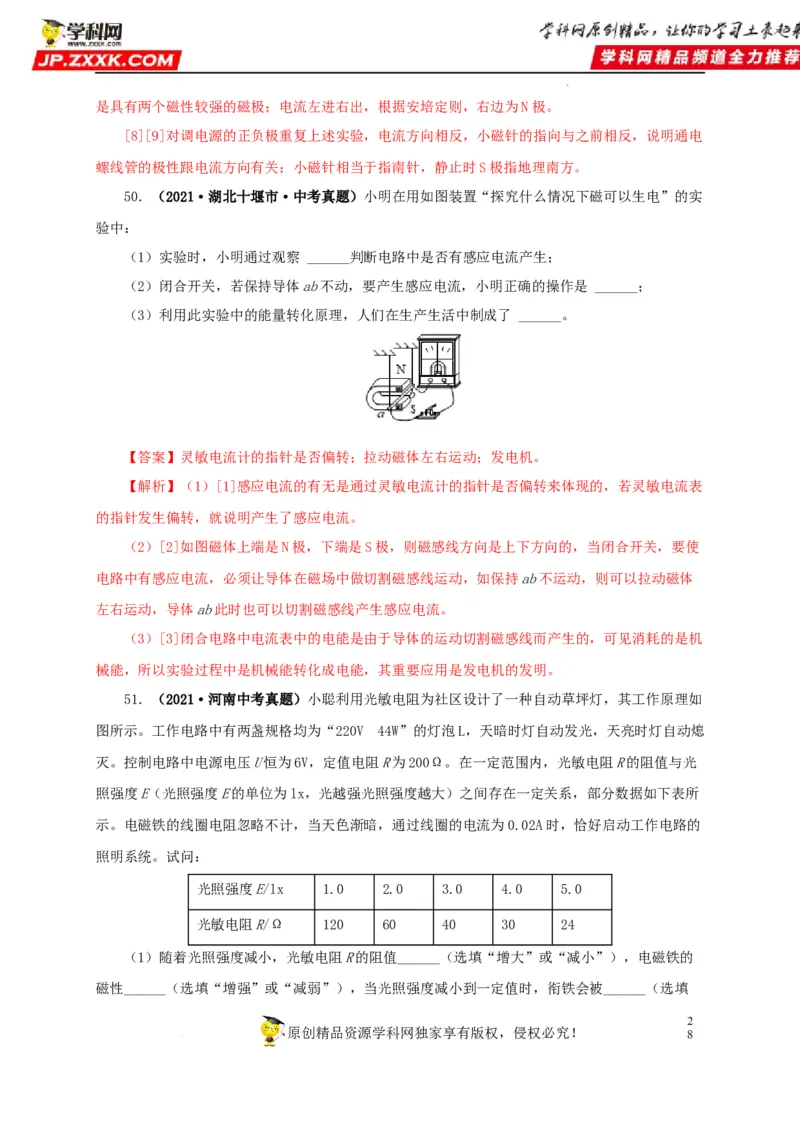

学科网（北京）股份有限公司是具有两个磁性较强的磁极；电流左进右出，根据安培定则，右边为N极。
[8][9]对调电源的正负极重复上述实验，电流方向相反，小磁针的指向与之前相反，说明通电
螺线管的极性跟电流方向有关；小磁针相当于指南针，静止时S极指地理南方。
50．（2021·湖北十堰市·中考真题）小明在用如图装置“探究什么情况下磁可以生电”的实
验中：
（1）实验时，小明通过观察 ______判断电路中是否有感应电流产生；
（2）闭合开关，若保持导体ab不动，要产生感应电流，小明正确的操作是 ______；
（3）利用此实验中的能量转化原理，人们在生产生活中制成了 ______。
【答案】灵敏电流计的指针是否偏转；拉动磁体左右运动；发电机。
【解析】（1）[1]感应电流的有无是通过灵敏电流计的指针是否偏转来体现的，若灵敏电流表
的指针发生偏转，就说明产生了感应电流。
（2）[2]如图磁体上端是N极，下端是S极，则磁感线方向是上下方向的，当闭合开关，要使
电路中有感应电流，必须让导体在磁场中做切割磁感线运动，如保持ab不运动，则可以拉动磁体
左右运动，导体ab此时也可以切割磁感线产生感应电流。
（3）[3]闭合电路中电流表中的电能是由于导体的运动切割磁感线而产生的，可见消耗的是机
械能，所以实验过程中是机械能转化成电能，其重要应用是发电机的发明。
51．（2021·河南中考真题）小聪利用光敏电阻为社区设计了一种自动草坪灯，其工作原理如
图所示。工作电路中有两盏规格均为“220V 44W”的灯泡L，天暗时灯自动发光，天亮时灯自动熄
灭。控制电路中电源电压U恒为6V，定值电阻R为200Ω。在一定范围内，光敏电阻R的阻值与光
照强度E（光照强度E的单位为lx，光越强光照强度越大）之间存在一定关系，部分数据如下表所
示。电磁铁的线圈电阻忽略不计，当天色渐暗，通过线圈的电流为0.02A时，恰好启动工作电路的
照明系统。试问：
光照强度E/lx 1.0 2.0 3.0 4.0 5.0
光敏电阻R/Ω 120 60 40 30 24
（1）随着光照强度减小，光敏电阻R的阻值______（选填“增大”或“减小”），电磁铁的
磁性______（选填“增强”或“减弱”），当光照强度减小到一定值时，衔铁会被______（选填
2
原创精品资源学科网独家享有版权，侵权必究！ 8

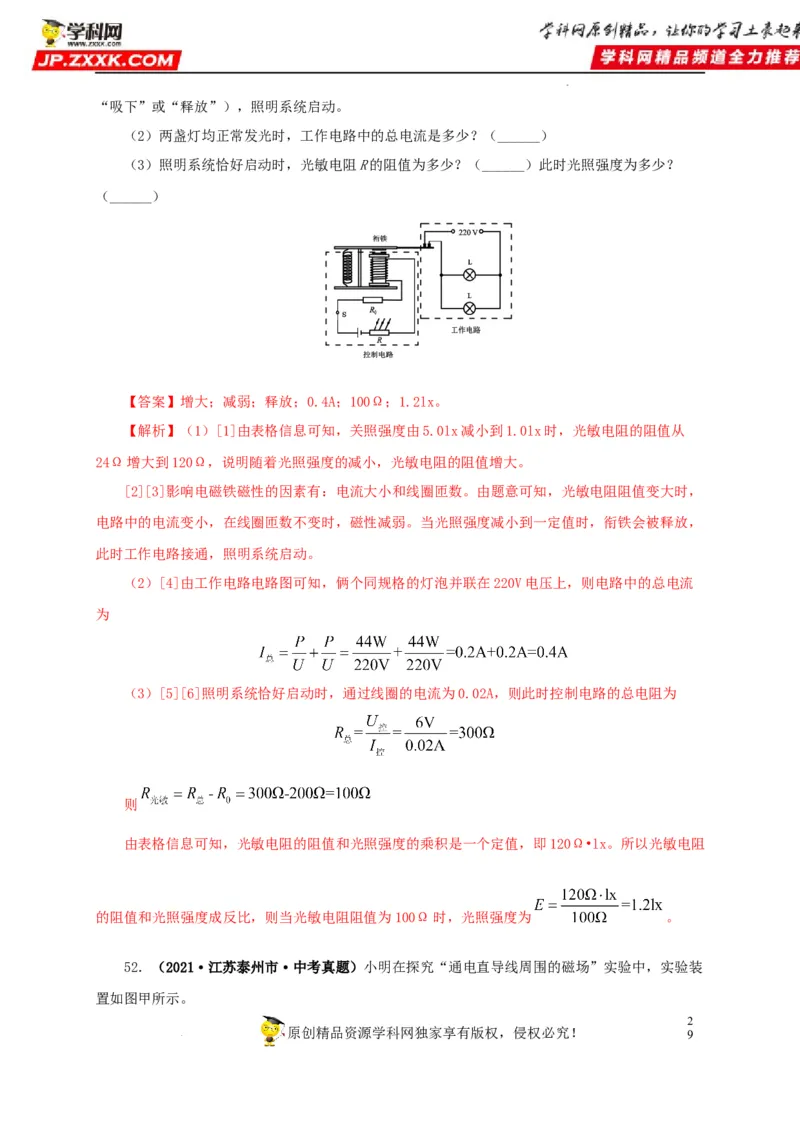

学科网（北京）股份有限公司“吸下”或“释放”），照明系统启动。
（2）两盏灯均正常发光时，工作电路中的总电流是多少？（______）
（3）照明系统恰好启动时，光敏电阻R的阻值为多少？（______）此时光照强度为多少？
（______）
【答案】增大；减弱；释放；0.4A；100Ω；1.2lx。
【解析】（1）[1]由表格信息可知，关照强度由5.0lx减小到1.0lx时，光敏电阻的阻值从
24Ω增大到120Ω，说明随着光照强度的减小，光敏电阻的阻值增大。
[2][3]影响电磁铁磁性的因素有：电流大小和线圈匝数。由题意可知，光敏电阻阻值变大时，
电路中的电流变小，在线圈匝数不变时，磁性减弱。当光照强度减小到一定值时，衔铁会被释放，
此时工作电路接通，照明系统启动。
（2）[4]由工作电路电路图可知，俩个同规格的灯泡并联在220V电压上，则电路中的总电流
为
（3）[5][6]照明系统恰好启动时，通过线圈的电流为0.02A，则此时控制电路的总电阻为
则
由表格信息可知，光敏电阻的阻值和光照强度的乘积是一个定值，即120Ω•lx。所以光敏电阻
的阻值和光照强度成反比，则当光敏电阻阻值为100Ω时，光照强度为 。
52．（2021·江苏泰州市·中考真题）小明在探究“通电直导线周围的磁场”实验中，实验装
置如图甲所示。
2
原创精品资源学科网独家享有版权，侵权必究！ 9

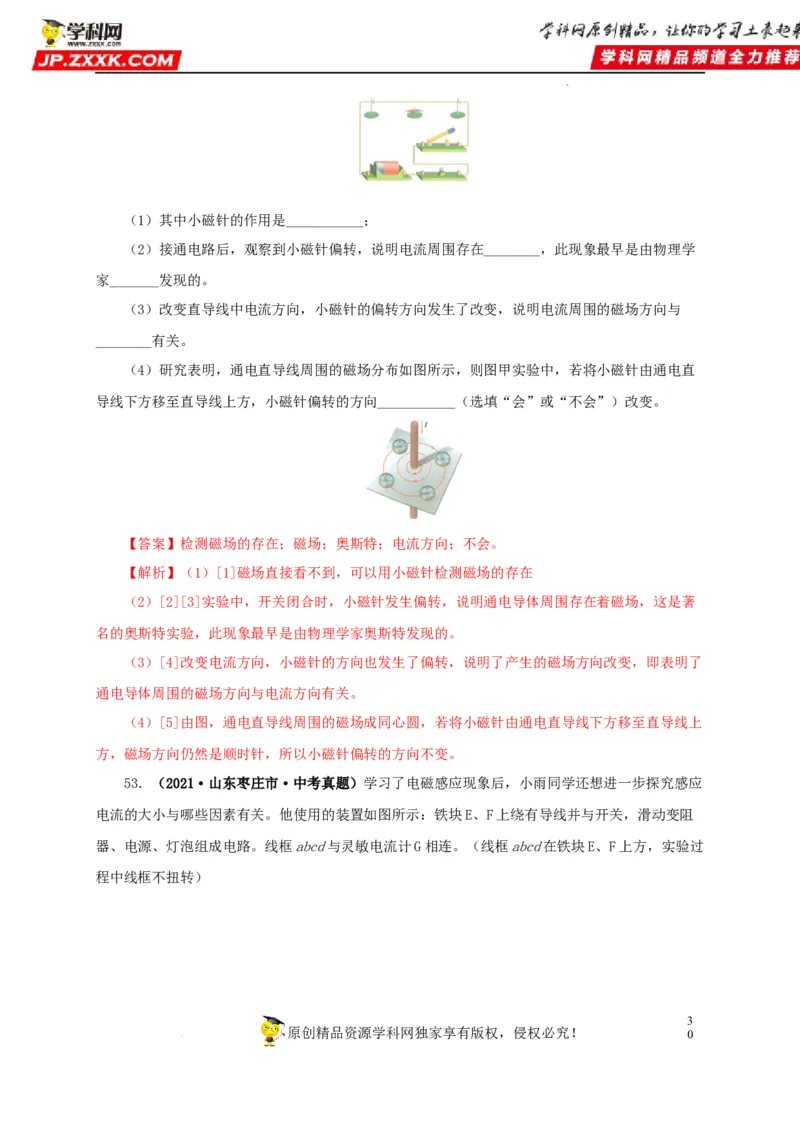

学科网（北京）股份有限公司（1）其中小磁针的作用是___________；
（2）接通电路后，观察到小磁针偏转，说明电流周围存在________，此现象最早是由物理学
家_______发现的。
（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与
________有关。
（4）研究表明，通电直导线周围的磁场分布如图所示，则图甲实验中，若将小磁针由通电直
导线下方移至直导线上方，小磁针偏转的方向___________（选填“会”或“不会”）改变。
【答案】检测磁场的存在；磁场；奥斯特；电流方向；不会。
【解析】（1）[1]磁场直接看不到，可以用小磁针检测磁场的存在
（2）[2][3]实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著
名的奥斯特实验，此现象最早是由物理学家奥斯特发现的。
（3）[4]改变电流方向，小磁针的方向也发生了偏转，说明了产生的磁场方向改变，即表明了
通电导体周围的磁场方向与电流方向有关。
（4）[5]由图，通电直导线周围的磁场成同心圆，若将小磁针由通电直导线下方移至直导线上
方，磁场方向仍然是顺时针，所以小磁针偏转的方向不变。

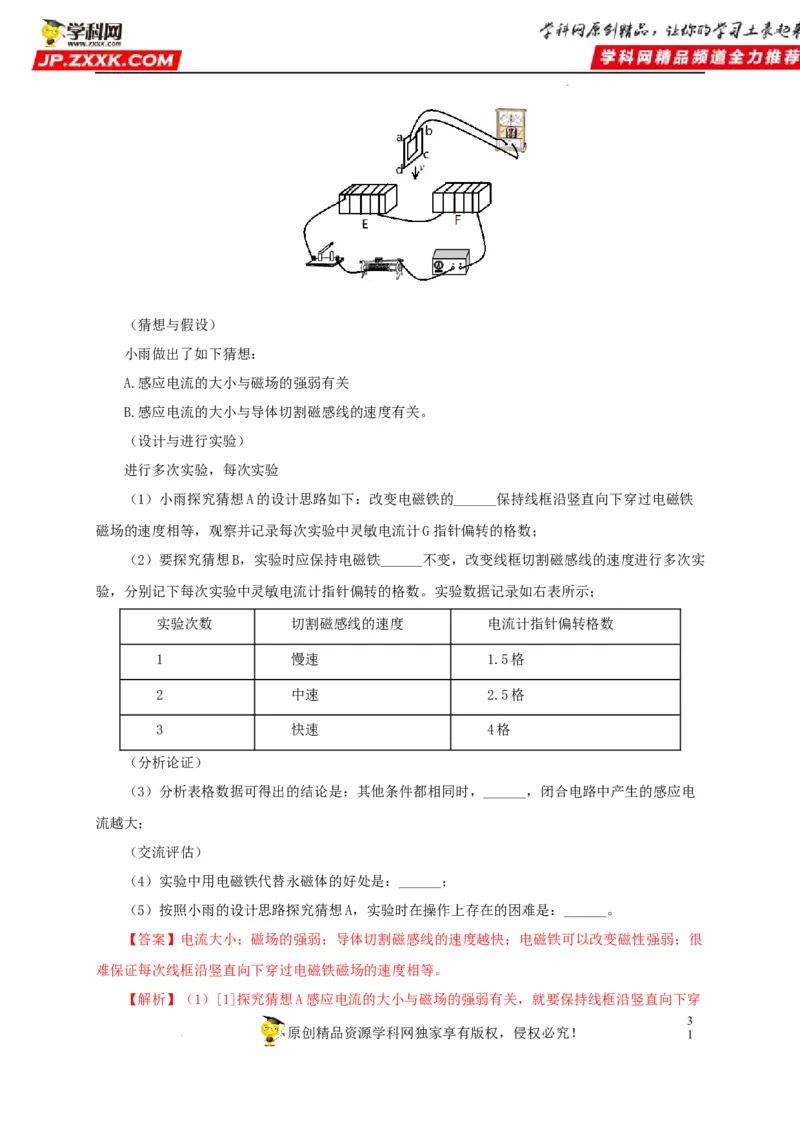

53．（2021·山东枣庄市·中考真题）学习了电磁感应现象后，小雨同学还想进一步探究感应
电流的大小与哪些因素有关。他使用的装置如图所示：铁块E、F上绕有导线并与开关，滑动变阻
器、电源、灯泡组成电路。线框abcd与灵敏电流计G相连。（线框abcd在铁块E、F上方，实验过
程中线框不扭转）
3
原创精品资源学科网独家享有版权，侵权必究！ 0
学科网（北京）股份有限公司（猜想与假设）
小雨做出了如下猜想：
A.感应电流的大小与磁场的强弱有关
B.感应电流的大小与导体切割磁感线的速度有关。
（设计与进行实验）
进行多次实验，每次实验
（1）小雨探究猜想A的设计思路如下：改变电磁铁的______保持线框沿竖直向下穿过电磁铁
磁场的速度相等，观察并记录每次实验中灵敏电流计G指针偏转的格数；
（2）要探究猜想B，实验时应保持电磁铁______不变，改变线框切割磁感线的速度进行多次实
验，分别记下每次实验中灵敏电流计指针偏转的格数。实验数据记录如右表所示；
实验次数 切割磁感线的速度 电流计指针偏转格数
1 慢速 1.5格
2 中速 2.5格
3 快速 4格
（分析论证）
（3）分析表格数据可得出的结论是：其他条件都相同时，______，闭合电路中产生的感应电
流越大；
（交流评估）
（4）实验中用电磁铁代替永磁体的好处是：______；
（5）按照小雨的设计思路探究猜想A，实验时在操作上存在的困难是：______。
【答案】电流大小；磁场的强弱；导体切割磁感线的速度越快；电磁铁可以改变磁性强弱；很
难保证每次线框沿竖直向下穿过电磁铁磁场的速度相等。
【解析】（1）[1]探究猜想A感应电流的大小与磁场的强弱有关，就要保持线框沿竖直向下穿
3
原创精品资源学科网独家享有版权，侵权必究！ 1

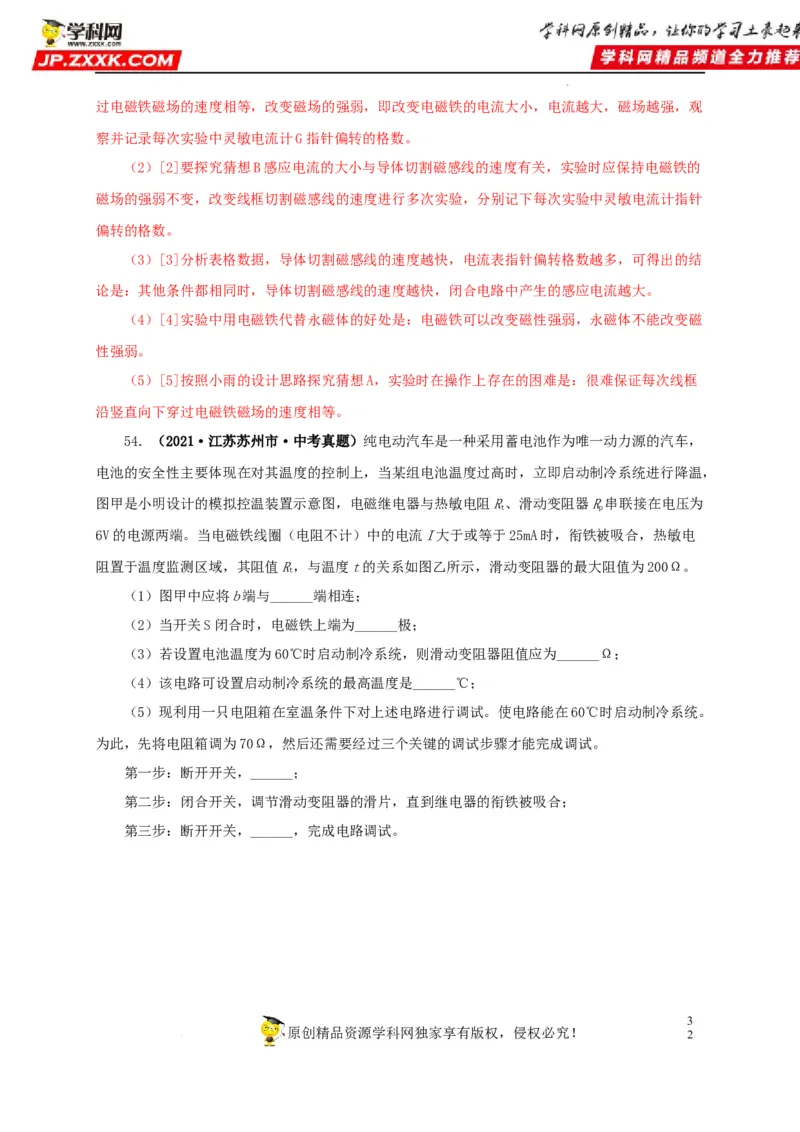

学科网（北京）股份有限公司过电磁铁磁场的速度相等，改变磁场的强弱，即改变电磁铁的电流大小，电流越大，磁场越强，观
察并记录每次实验中灵敏电流计G指针偏转的格数。
（2）[2]要探究猜想B感应电流的大小与导体切割磁感线的速度有关，实验时应保持电磁铁的
磁场的强弱不变，改变线框切割磁感线的速度进行多次实验，分别记下每次实验中灵敏电流计指针
偏转的格数。
（3）[3]分析表格数据，导体切割磁感线的速度越快，电流表指针偏转格数越多，可得出的结
论是：其他条件都相同时，导体切割磁感线的速度越快，闭合电路中产生的感应电流越大。
（4）[4]实验中用电磁铁代替永磁体的好处是：电磁铁可以改变磁性强弱，永磁体不能改变磁
性强弱。
（5）[5]按照小雨的设计思路探究猜想A，实验时在操作上存在的困难是：很难保证每次线框
沿竖直向下穿过电磁铁磁场的速度相等。

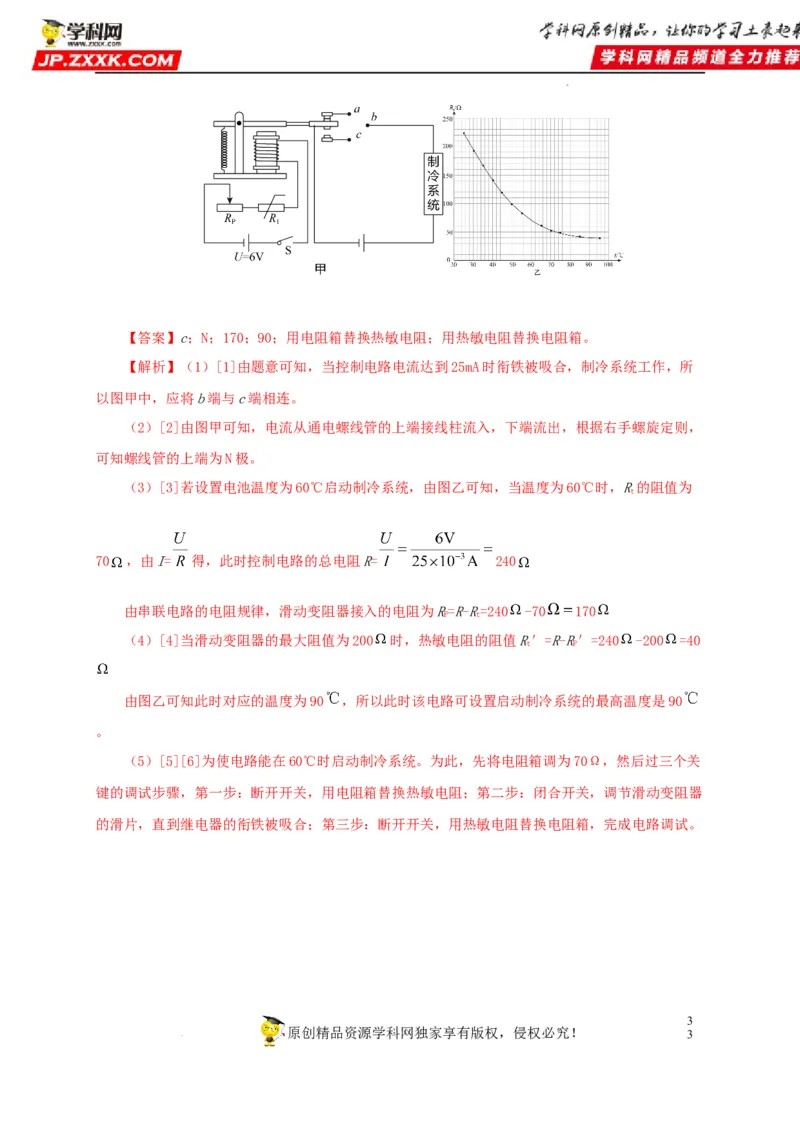

54．（2021·江苏苏州市·中考真题）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，
电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，
图甲是小明设计的模拟控温装置示意图，电磁继电器与热敏电阻R、滑动变阻器R串联接在电压为
t p
6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合，热敏电
阻置于温度监测区域，其阻值R，与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
t
（1）图甲中应将b端与______端相连；
（2）当开关S闭合时，电磁铁上端为______极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______Ω；
（4）该电路可设置启动制冷系统的最高温度是______℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60℃时启动制冷系统。
为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，______；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，______，完成电路调试。
3
原创精品资源学科网独家享有版权，侵权必究！ 2
学科网（北京）股份有限公司【答案】c；N；170；90；用电阻箱替换热敏电阻；用热敏电阻替换电阻箱。
【解析】（1）[1]由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所
以图甲中，应将b端与c端相连。
（2）[2]由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，
可知螺线管的上端为N极。
（3）[3]若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，R的阻值为
t
70 ，由I= 得，此时控制电路的总电阻R= 240
由串联电路的电阻规律，滑动变阻器接入的电阻为R=R-R=240 -70 170
P t
（4）[4]当滑动变阻器的最大阻值为200 时，热敏电阻的阻值R＇=R-R＇=240 -200 =40
t P
由图乙可知此时对应的温度为90 ，所以此时该电路可设置启动制冷系统的最高温度是90
。
（5）[5][6]为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关
键的调试步骤，第一步：断开开关，用电阻箱替换热敏电阻；第二步：闭合开关，调节滑动变阻器
的滑片，直到继电器的衔铁被吸合；第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
3
原创精品资源学科网独家享有版权，侵权必究！ 3
学科网（北京）股份有限公司3
原创精品资源学科网独家享有版权，侵权必究！ 4
学科网（北京）股份有限公司
