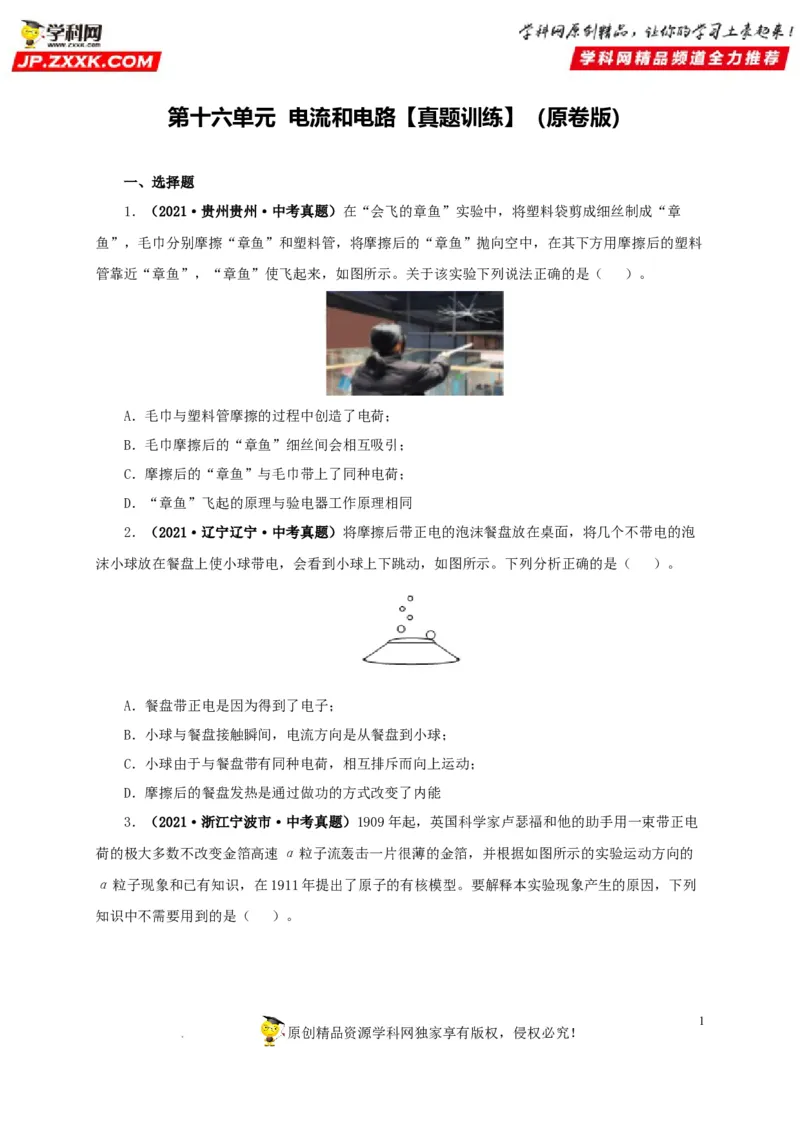

第十六单元 电流和电路【真题训练】（原卷版）
一、选择题
1．（2021·贵州贵州·中考真题）在“会飞的章鱼”实验中，将塑料袋剪成细丝制成“章
鱼”，毛巾分别摩擦“章鱼”和塑料管，将摩擦后的“章鱼”抛向空中，在其下方用摩擦后的塑料
管靠近“章鱼”，“章鱼”使飞起来，如图所示。关于该实验下列说法正确的是（ ）。
A．毛巾与塑料管摩擦的过程中创造了电荷；
B．毛巾摩擦后的“章鱼”细丝间会相互吸引；
C．摩擦后的“章鱼”与毛巾带上了同种电荷；
D．“章鱼”飞起的原理与验电器工作原理相同

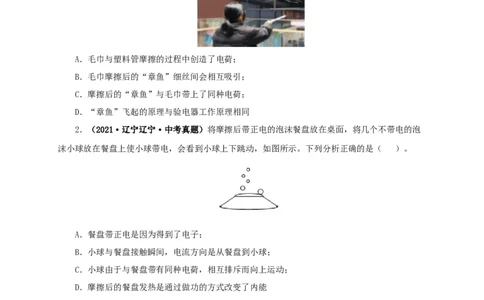

2．（2021·辽宁辽宁·中考真题）将摩擦后带正电的泡沫餐盘放在桌面，将几个不带电的泡
沫小球放在餐盘上使小球带电，会看到小球上下跳动，如图所示。下列分析正确的是（ ）。
A．餐盘带正电是因为得到了电子；
B．小球与餐盘接触瞬间，电流方向是从餐盘到小球；
C．小球由于与餐盘带有同种电荷，相互排斥而向上运动；
D．摩擦后的餐盘发热是通过做功的方式改变了内能
3．（2021·浙江宁波市·中考真题）1909年起，英国科学家卢瑟福和他的助手用一束带正电
荷的极大多数不改变金箔高速α粒子流轰击一片很薄的金箔，并根据如图所示的实验运动方向的
α粒子现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列
知识中不需要用到的是（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！

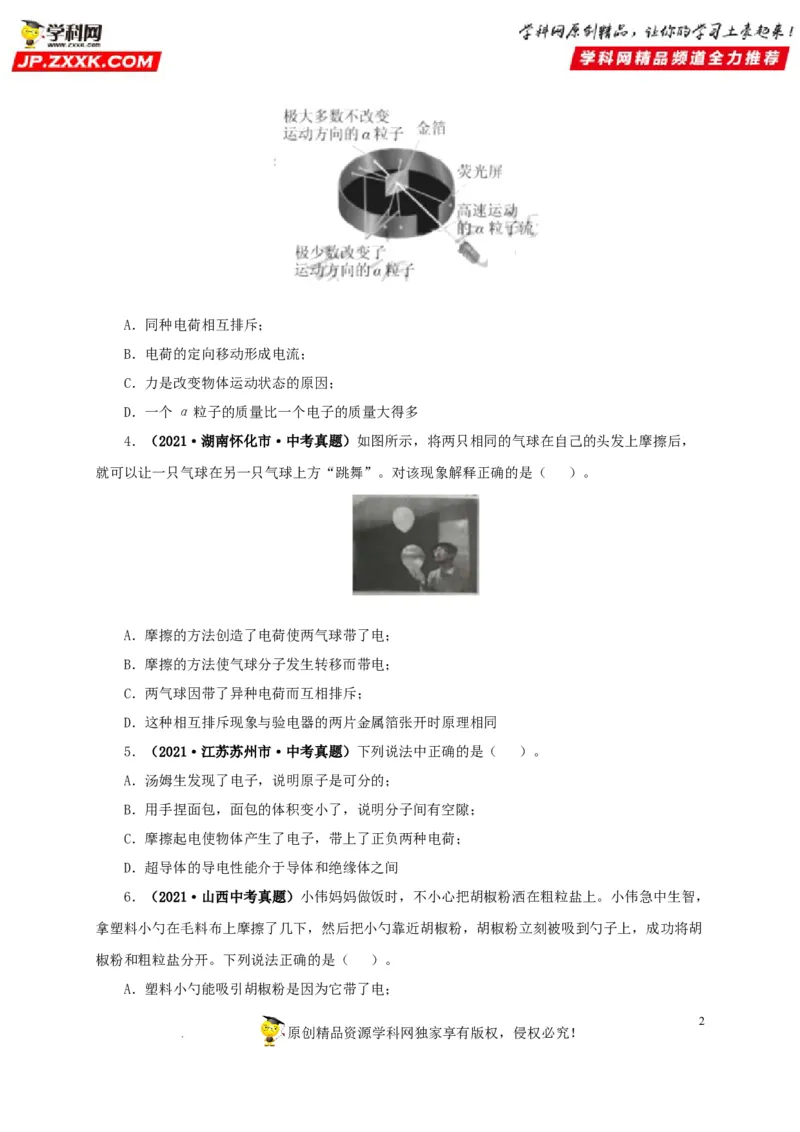

学科网（北京）股份有限公司A．同种电荷相互排斥；
B．电荷的定向移动形成电流；
C．力是改变物体运动状态的原因；
D．一个α粒子的质量比一个电子的质量大得多

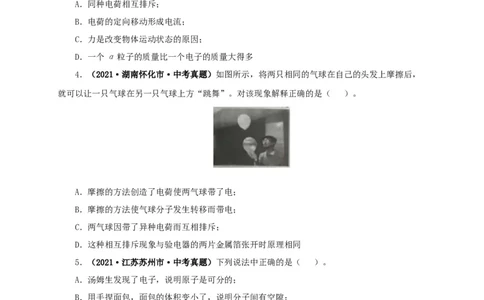

4．（2021·湖南怀化市·中考真题）如图所示，将两只相同的气球在自己的头发上摩擦后，
就可以让一只气球在另一只气球上方“跳舞”。对该现象解释正确的是（ ）。
A．摩擦的方法创造了电荷使两气球带了电；
B．摩擦的方法使气球分子发生转移而带电；
C．两气球因带了异种电荷而互相排斥；
D．这种相互排斥现象与验电器的两片金属箔张开时原理相同
5．（2021·江苏苏州市·中考真题）下列说法中正确的是（ ）。
A．汤姆生发现了电子，说明原子是可分的；
B．用手捏面包，面包的体积变小了，说明分子间有空隙；
C．摩擦起电使物体产生了电子，带上了正负两种电荷；
D．超导体的导电性能介于导体和绝缘体之间
6．（2021·山西中考真题）小伟妈妈做饭时，不小心把胡椒粉洒在粗粒盐上。小伟急中生智，
拿塑料小勺在毛料布上摩擦了几下，然后把小勺靠近胡椒粉，胡椒粉立刻被吸到勺子上，成功将胡
椒粉和粗粒盐分开。下列说法正确的是（ ）。
A．塑料小勺能吸引胡椒粉是因为它带了电；
2
原创精品资源学科网独家享有版权，侵权必究！

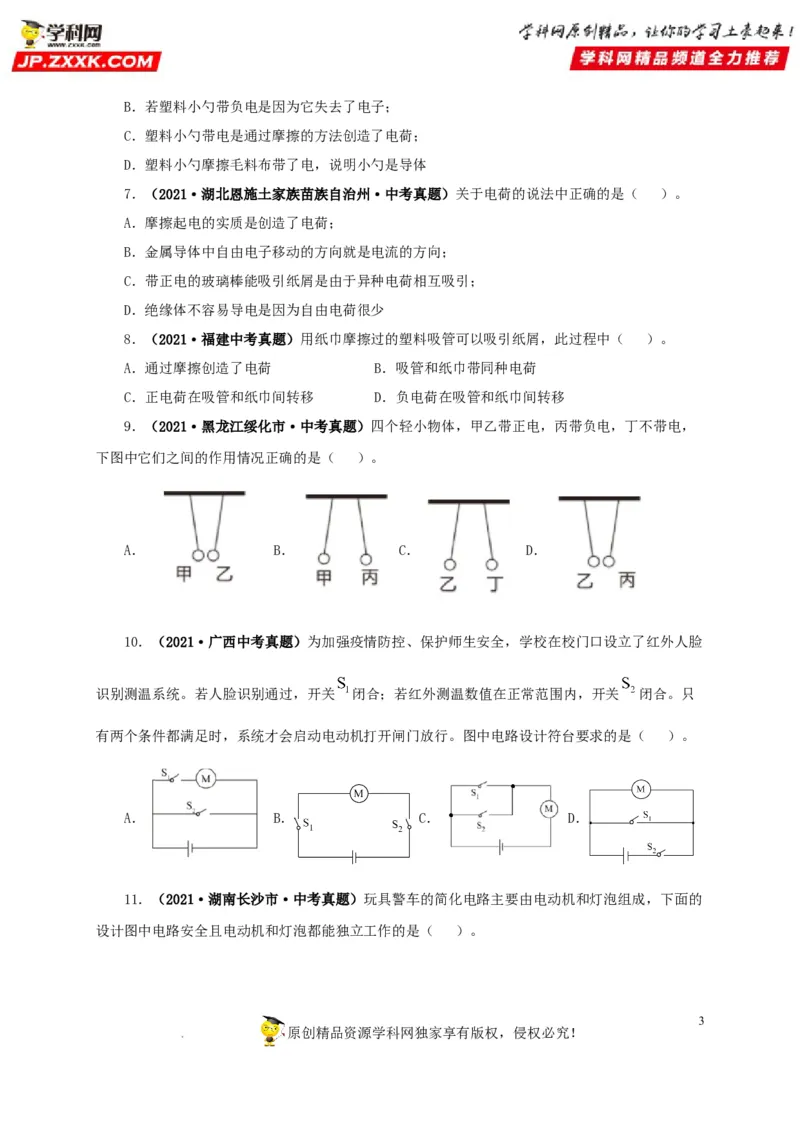

学科网（北京）股份有限公司B．若塑料小勺带负电是因为它失去了电子；
C．塑料小勺带电是通过摩擦的方法创造了电荷；
D．塑料小勺摩擦毛料布带了电，说明小勺是导体
7．（2021·湖北恩施土家族苗族自治州·中考真题）关于电荷的说法中正确的是（ ）。
A．摩擦起电的实质是创造了电荷；
B．金属导体中自由电子移动的方向就是电流的方向；
C．带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引；
D．绝缘体不容易导电是因为自由电荷很少

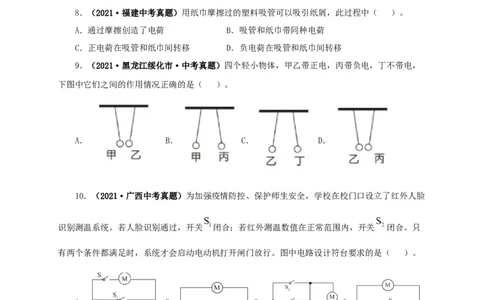

8．（2021·福建中考真题）用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（ ）。
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
9．（2021·黑龙江绥化市·中考真题）四个轻小物体，甲乙带正电，丙带负电，丁不带电，
下图中它们之间的作用情况正确的是（ ）。
A． B． C． D．
10．（2021·广西中考真题）为加强疫情防控、保护师生安全，学校在校门口设立了红外人脸
识别测温系统。若人脸识别通过，开关 闭合；若红外测温数值在正常范围内，开关 闭合。只
有两个条件都满足时，系统才会启动电动机打开闸门放行。图中电路设计符台要求的是（ ）。
A． B． C． D．

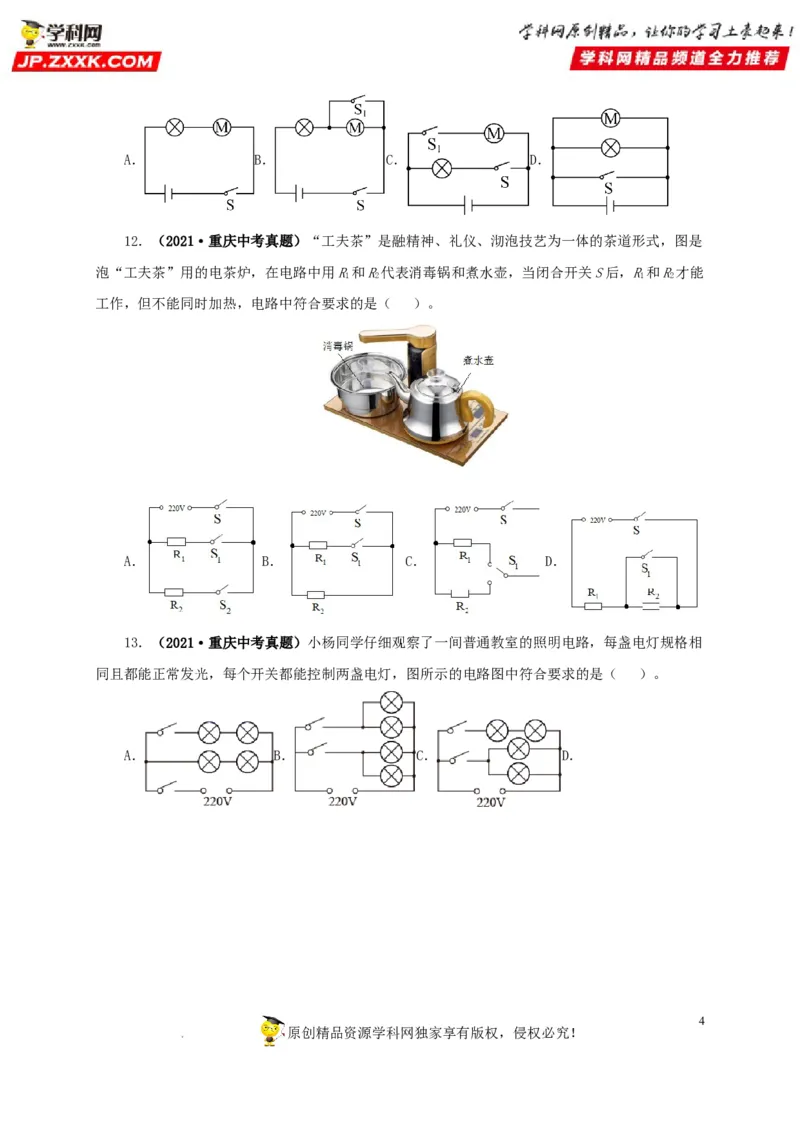

11．（2021·湖南长沙市·中考真题）玩具警车的简化电路主要由电动机和灯泡组成，下面的
设计图中电路安全且电动机和灯泡都能独立工作的是（ ）。
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A． B． C． D．

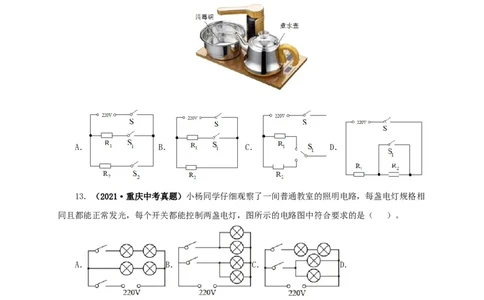

12．（2021·重庆中考真题）“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是
泡“工夫茶”用的电茶炉，在电路中用R和R代表消毒锅和煮水壶，当闭合开关S后，R和R才能
1 2 1 2
工作，但不能同时加热，电路中符合要求的是（ ）。
A． B． C． D．
13．（2021·重庆中考真题）小杨同学仔细观察了一间普通教室的照明电路，每盏电灯规格相
同且都能正常发光，每个开关都能控制两盏电灯，图所示的电路图中符合要求的是（ ）。
A． B． C． D．
4
原创精品资源学科网独家享有版权，侵权必究！

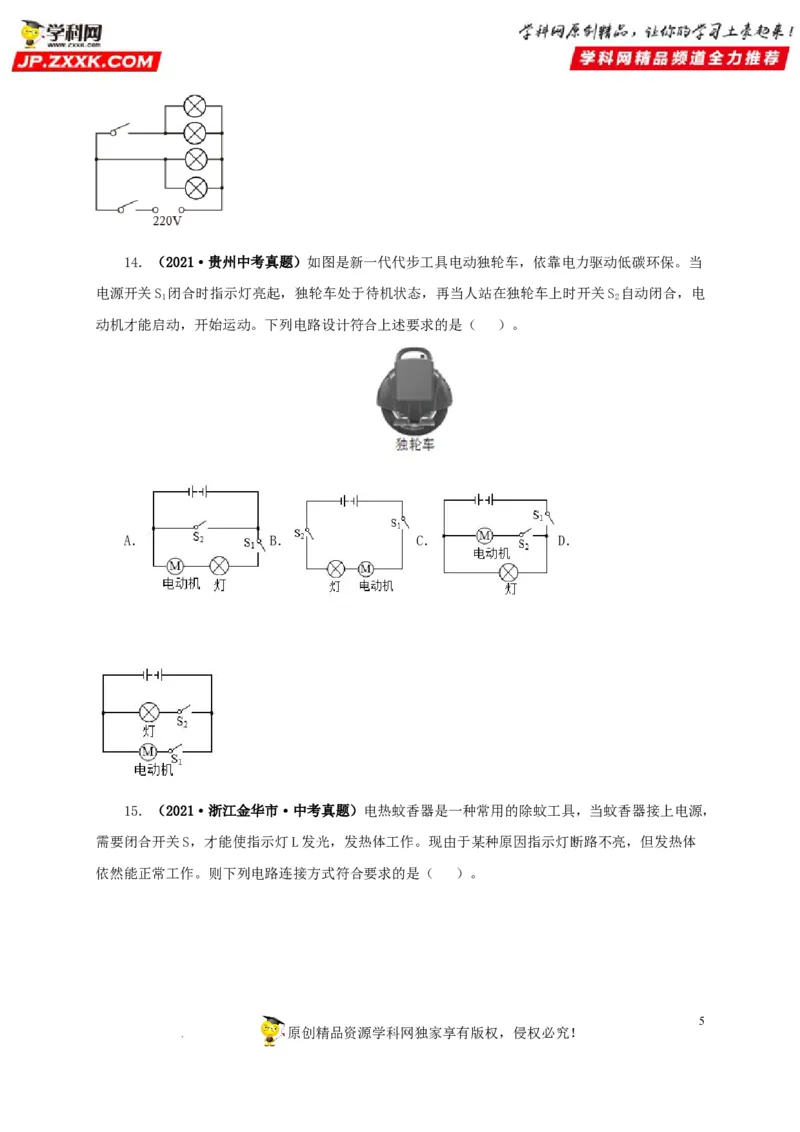

学科网（北京）股份有限公司14．（2021·贵州中考真题）如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当
电源开关S 闭合时指示灯亮起，独轮车处于待机状态，再当人站在独轮车上时开关S 自动闭合，电
1 2
动机才能启动，开始运动。下列电路设计符合上述要求的是（ ）。
A． B． C． D．

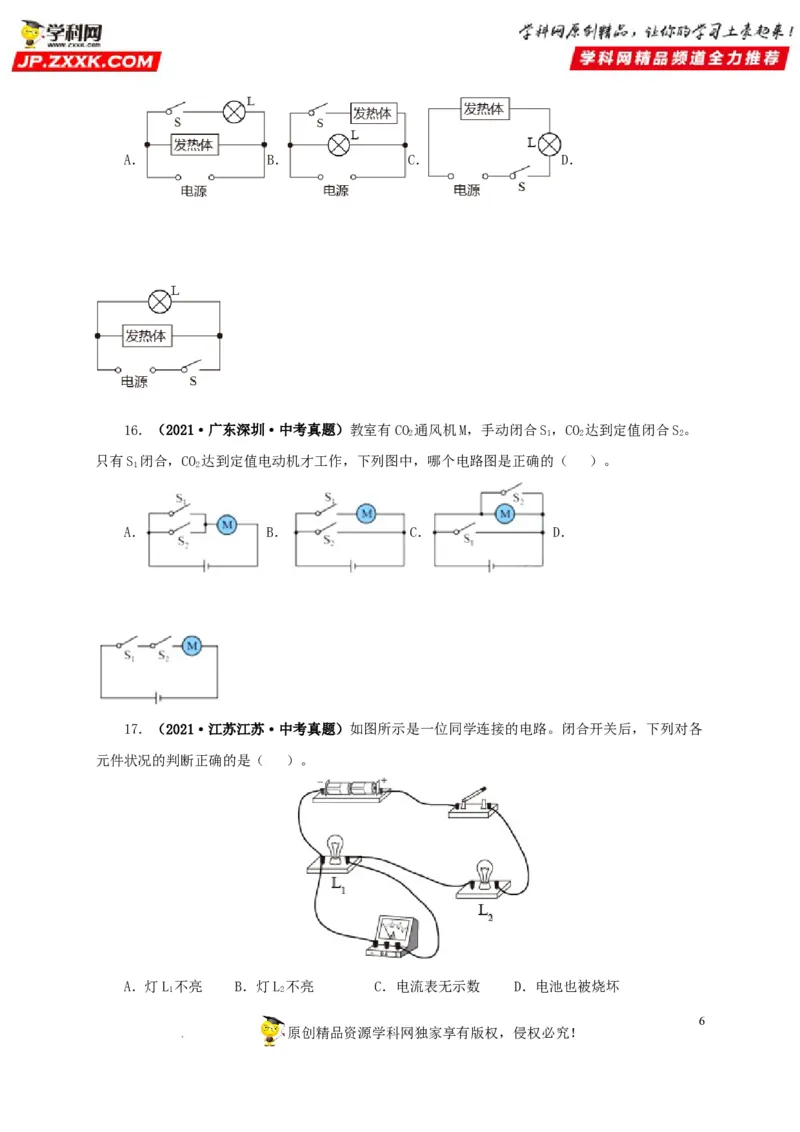

15．（2021·浙江金华市·中考真题）电热蚊香器是一种常用的除蚊工具，当蚊香器接上电源，
需要闭合开关S，才能使指示灯L发光，发热体工作。现由于某种原因指示灯断路不亮，但发热体
依然能正常工作。则下列电路连接方式符合要求的是（ ）。
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A． B． C． D．
16．（2021·广东深圳·中考真题）教室有CO 通风机M，手动闭合S，CO 达到定值闭合S。
2 1 2 2
只有S 闭合，CO 达到定值电动机才工作，下列图中，哪个电路图是正确的（ ）。
1 2
A． B． C． D．
17．（2021·江苏江苏·中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各
元件状况的判断正确的是（ ）。
A．灯L 不亮 B．灯L 不亮 C．电流表无示数 D．电池也被烧坏
1 2
6
原创精品资源学科网独家享有版权，侵权必究！

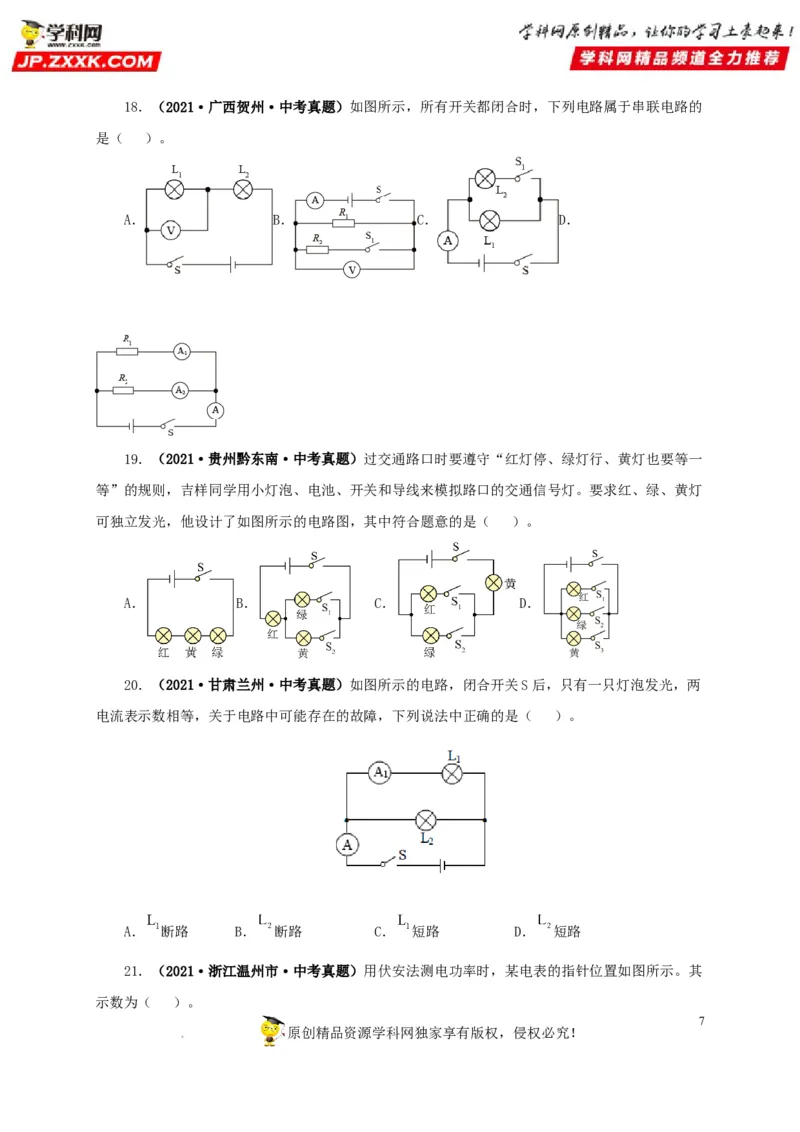

学科网（北京）股份有限公司18．（2021·广西贺州·中考真题）如图所示，所有开关都闭合时，下列电路属于串联电路的
是（ ）。
A． B． C． D．
19．（2021·贵州黔东南·中考真题）过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一
等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯
可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）。
A． B． C． D．
20．（2021·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两
电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（ ）。
A． 断路 B． 断路 C． 短路 D． 短路

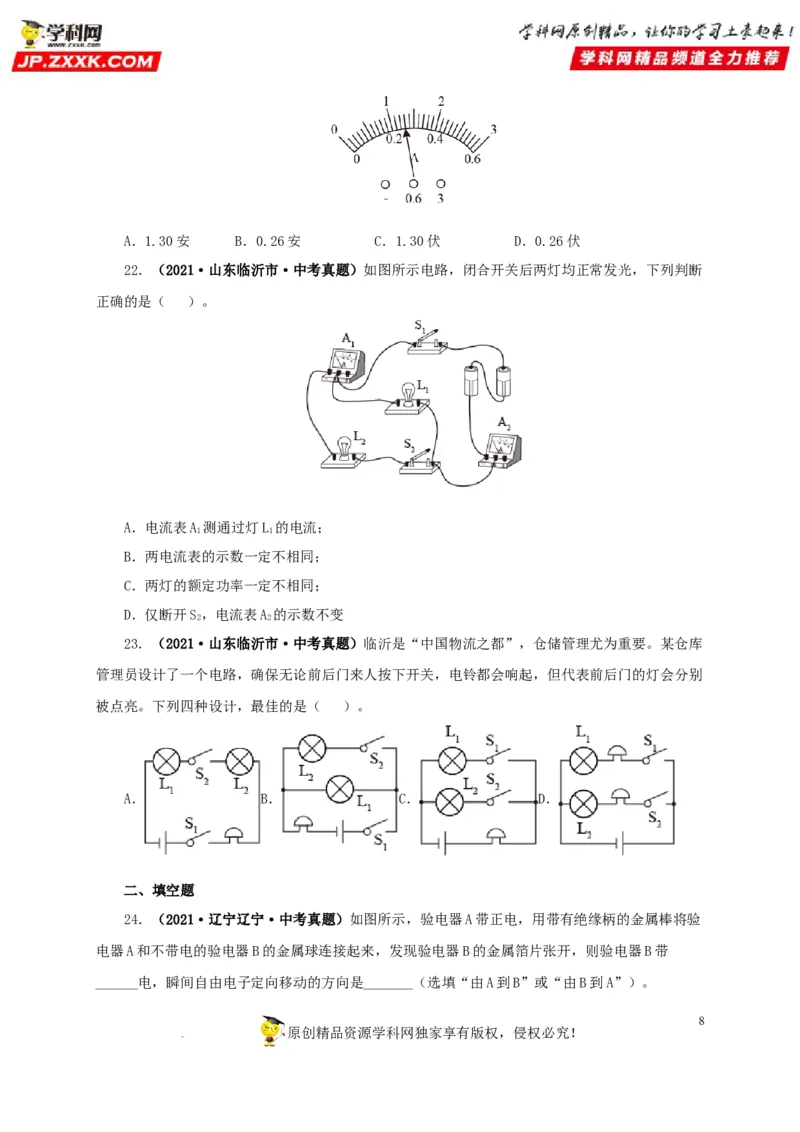

21．（2021·浙江温州市·中考真题）用伏安法测电功率时，某电表的指针位置如图所示。其
示数为（ ）。
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
22．（2021·山东临沂市·中考真题）如图所示电路，闭合开关后两灯均正常发光，下列判断
正确的是（ ）。
A．电流表A 测通过灯L 的电流；
1 1
B．两电流表的示数一定不相同；
C．两灯的额定功率一定不相同；
D．仅断开S，电流表A 的示数不变
2 2
23．（2021·山东临沂市·中考真题）临沂是“中国物流之都”，仓储管理尤为重要。某仓库
管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别
被点亮。下列四种设计，最佳的是（ ）。
A． B． C． D．
二、填空题

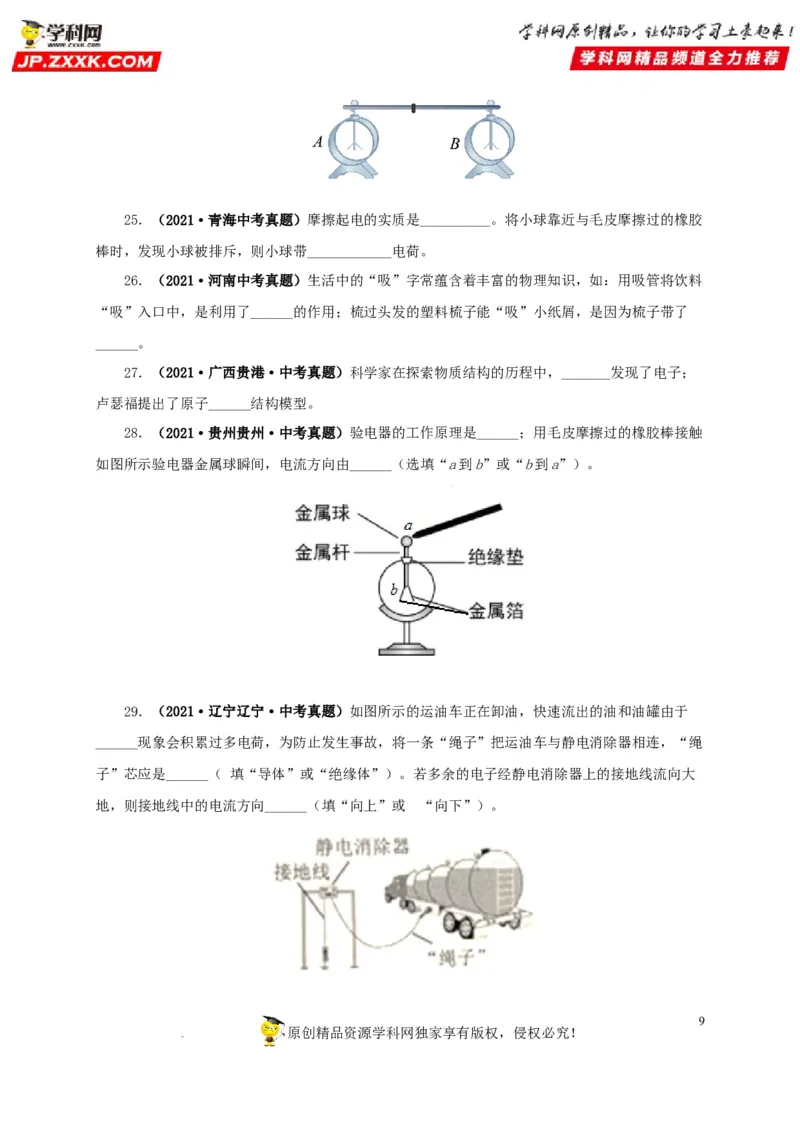

24．（2021·辽宁辽宁·中考真题）如图所示，验电器A带正电，用带有绝缘柄的金属棒将验
电器A和不带电的验电器B的金属球连接起来，发现验电器B的金属箔片张开，则验电器B带
______电，瞬间自由电子定向移动的方向是_______（选填“由A到B”或“由B到A”）。
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司25．（2021·青海中考真题）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶
棒时，发现小球被排斥，则小球带____________电荷。
26．（2021·河南中考真题）生活中的“吸”字常蕴含着丰富的物理知识，如：用吸管将饮料
“吸”入口中，是利用了______的作用；梳过头发的塑料梳子能“吸”小纸屑，是因为梳子带了
______。
27．（2021·广西贵港·中考真题）科学家在探索物质结构的历程中，_______发现了电子；
卢瑟福提出了原子______结构模型。
28．（2021·贵州贵州·中考真题）验电器的工作原理是______；用毛皮摩擦过的橡胶棒接触
如图所示验电器金属球瞬间，电流方向由______（选填“a到b”或“b到a”）。
29．（2021·辽宁辽宁·中考真题）如图所示的运油车正在卸油，快速流出的油和油罐由于
______现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳
子”芯应是______（ 填“导体”或“绝缘体”）。若多余的电子经静电消除器上的接地线流向大
地，则接地线中的电流方向______（填“向上”或 “向下”）。
9
原创精品资源学科网独家享有版权，侵权必究！

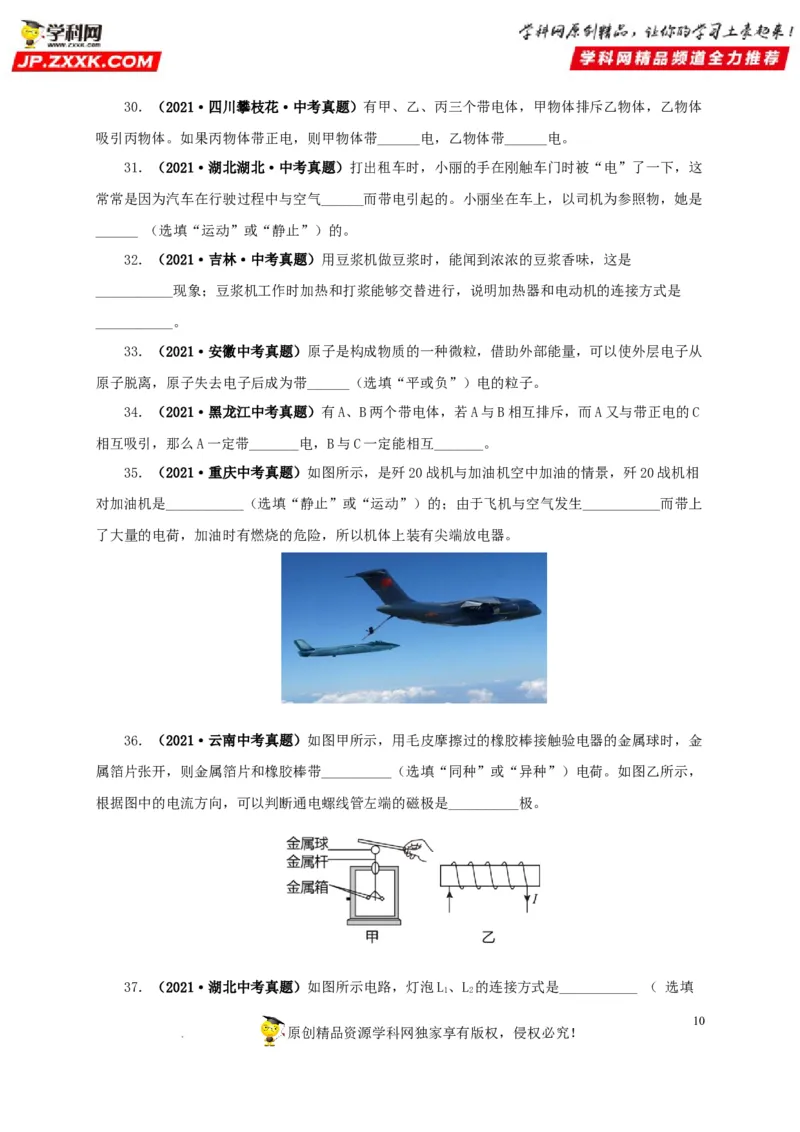

学科网（北京）股份有限公司30．（2021·四川攀枝花·中考真题）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体
吸引丙物体。如果丙物体带正电，则甲物体带______电，乙物体带______电。
31．（2021·湖北湖北·中考真题）打出租车时，小丽的手在刚触车门时被“电”了一下，这
常常是因为汽车在行驶过程中与空气______而带电引起的。小丽坐在车上，以司机为参照物，她是
______ （选填“运动”或“静止”）的。
32．（2021·吉林·中考真题）用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是
___________现象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是
___________。
33．（2021·安徽中考真题）原子是构成物质的一种微粒，借助外部能量，可以使外层电子从
原子脱离，原子失去电子后成为带______（选填“平或负”）电的粒子。
34．（2021·黑龙江中考真题）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C
相互吸引，那么A一定带_______电，B与C一定能相互_______。
35．（2021·重庆中考真题）如图所示，是歼20战机与加油机空中加油的情景，歼20战机相
对加油机是___________（选填“静止”或“运动”）的；由于飞机与空气发生___________而带上
了大量的电荷，加油时有燃烧的危险，所以机体上装有尖端放电器。
36．（2021·云南中考真题）如图甲所示，用毛皮摩擦过的橡胶棒接触验电器的金属球时，金
属箔片张开，则金属箔片和橡胶棒带__________（选填“同种”或“异种”）电荷。如图乙所示，
根据图中的电流方向，可以判断通电螺线管左端的磁极是__________极。
37．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填
1 2
10
原创精品资源学科网独家享有版权，侵权必究！

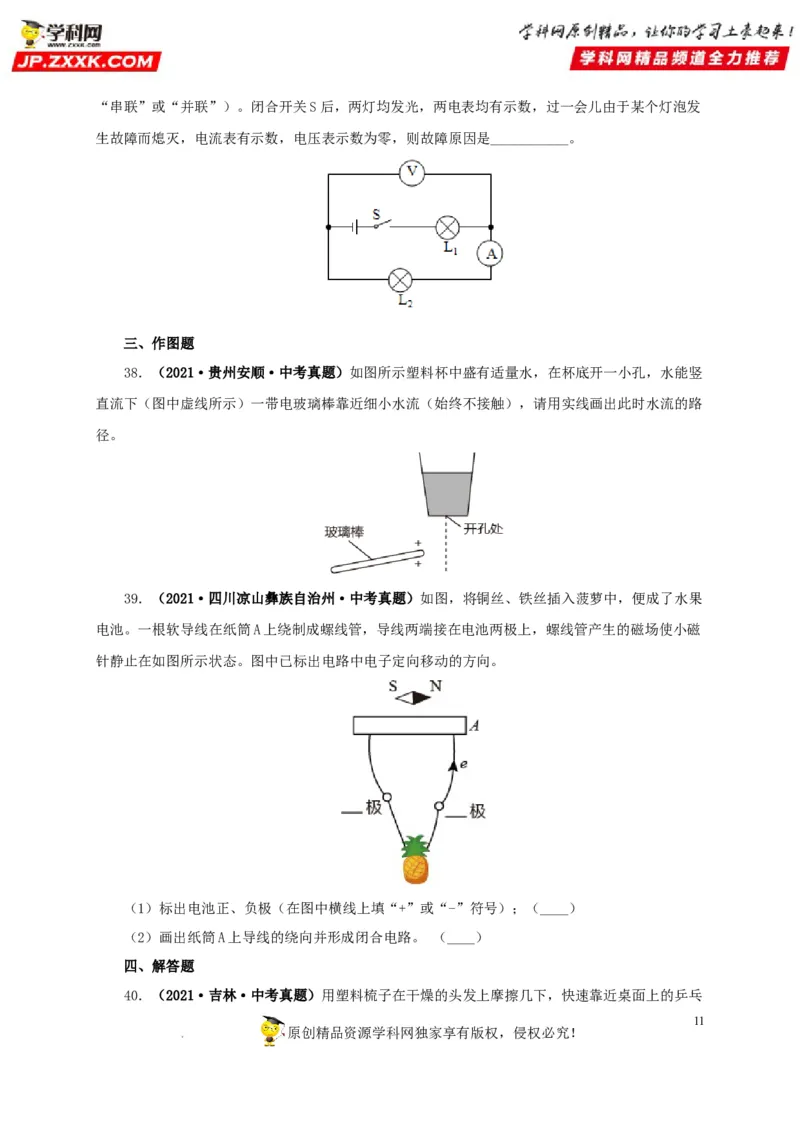

学科网（北京）股份有限公司“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发
生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
三、作图题
38．（2021·贵州安顺·中考真题）如图所示塑料杯中盛有适量水，在杯底开一小孔，水能竖
直流下（图中虚线所示）一带电玻璃棒靠近细小水流（始终不接触），请用实线画出此时水流的路
径。
39．（2021·四川凉山彝族自治州·中考真题）如图，将铜丝、铁丝插入菠萝中，便成了水果
电池。一根软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁
针静止在如图所示状态。图中已标出电路中电子定向移动的方向。
（1）标出电池正、负极（在图中横线上填“+”或“-”符号）；（____）
（2）画出纸筒A上导线的绕向并形成闭合电路。 （____）
四、解答题
40．（2021·吉林·中考真题）用塑料梳子在干燥的头发上摩擦几下，快速靠近桌面上的乒乓
11
原创精品资源学科网独家享有版权，侵权必究！

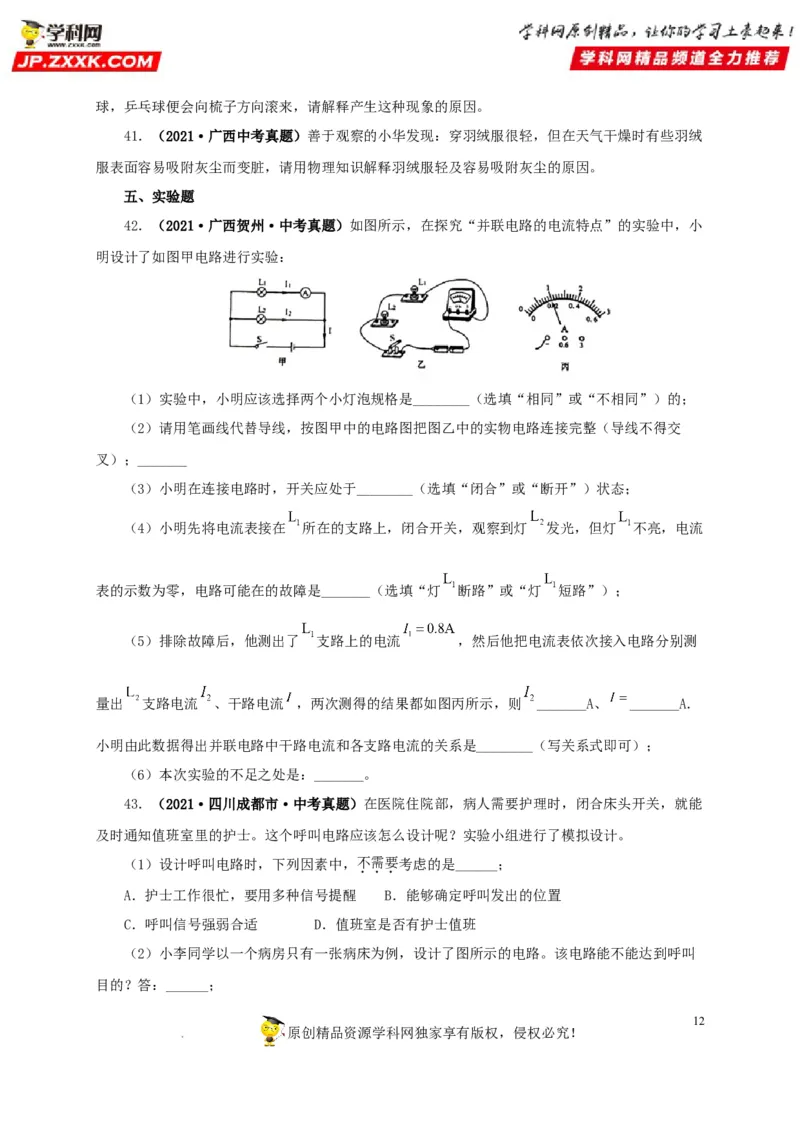

学科网（北京）股份有限公司球，乒乓球便会向梳子方向滚来，请解释产生这种现象的原因。
41．（2021·广西中考真题）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒
服表面容易吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
五、实验题
42．（2021·广西贺州·中考真题）如图所示，在探究“并联电路的电流特点”的实验中，小
明设计了如图甲电路进行实验：
（1）实验中，小明应该选择两个小灯泡规格是________（选填“相同”或“不相同”）的；
（2）请用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交
叉）；_______
（3）小明在连接电路时，开关应处于________（选填“闭合”或“断开”）状态；
（4）小明先将电流表接在 所在的支路上，闭合开关，观察到灯 发光，但灯 不亮，电流
表的示数为零，电路可能在的故障是_______（选填“灯 断路”或“灯 短路”）；
（5）排除故障后，他测出了 支路上的电流 ，然后他把电流表依次接入电路分别测
量出 支路电流 、干路电流 ，两次测得的结果都如图丙所示，则 _______A、 _______A．
小明由此数据得出并联电路中干路电流和各支路电流的关系是________（写关系式即可）；
（6）本次实验的不足之处是：_______。
43．（2021·四川成都市·中考真题）在医院住院部，病人需要护理时，闭合床头开关，就能
及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是______；
A．护士工作很忙，要用多种信号提醒 B．能够确定呼叫发出的位置
C．呼叫信号强弱合适 D．值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了图所示的电路。该电路能不能达到呼叫
目的？答：______；
12
原创精品资源学科网独家享有版权，侵权必究！

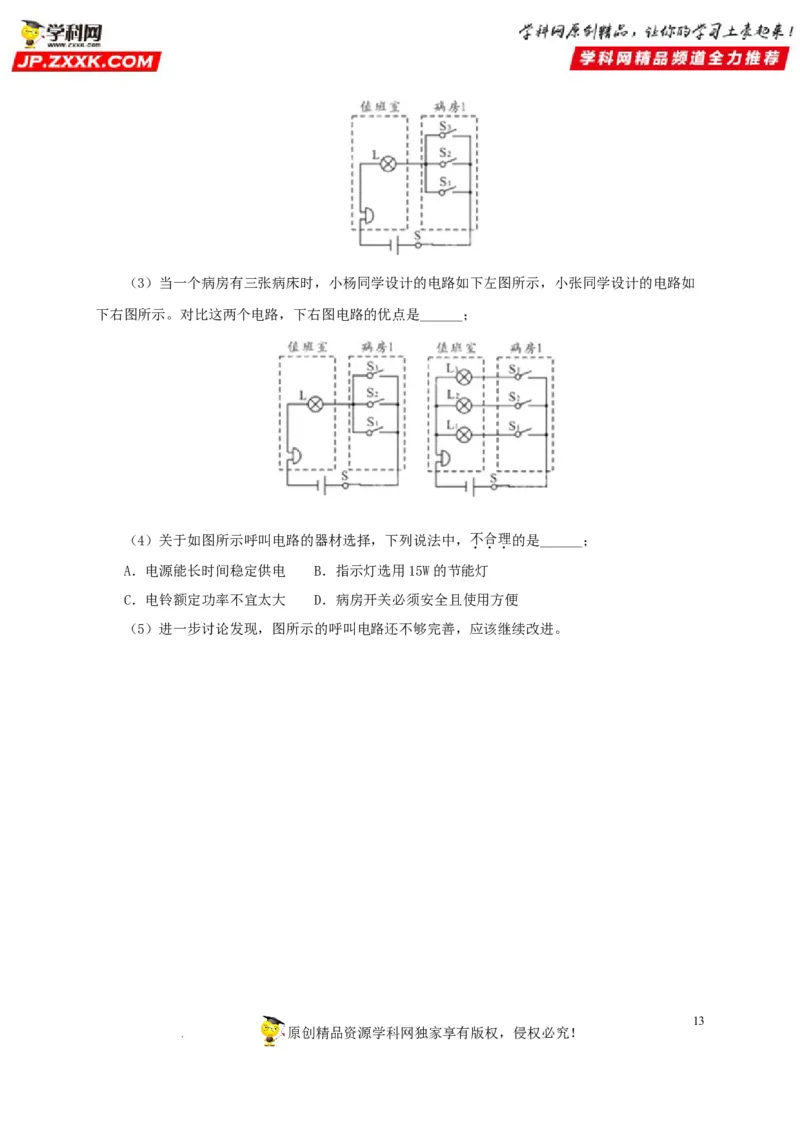

学科网（北京）股份有限公司（3）当一个病房有三张病床时，小杨同学设计的电路如下左图所示，小张同学设计的电路如
下右图所示。对比这两个电路，下右图电路的优点是______；
（4）关于如图所示呼叫电路的器材选择，下列说法中，不合理的是______；
A．电源能长时间稳定供电 B．指示灯选用15W的节能灯
C．电铃额定功率不宜太大 D．病房开关必须安全且使用方便
（5）进一步讨论发现，图所示的呼叫电路还不够完善，应该继续改进。
13
