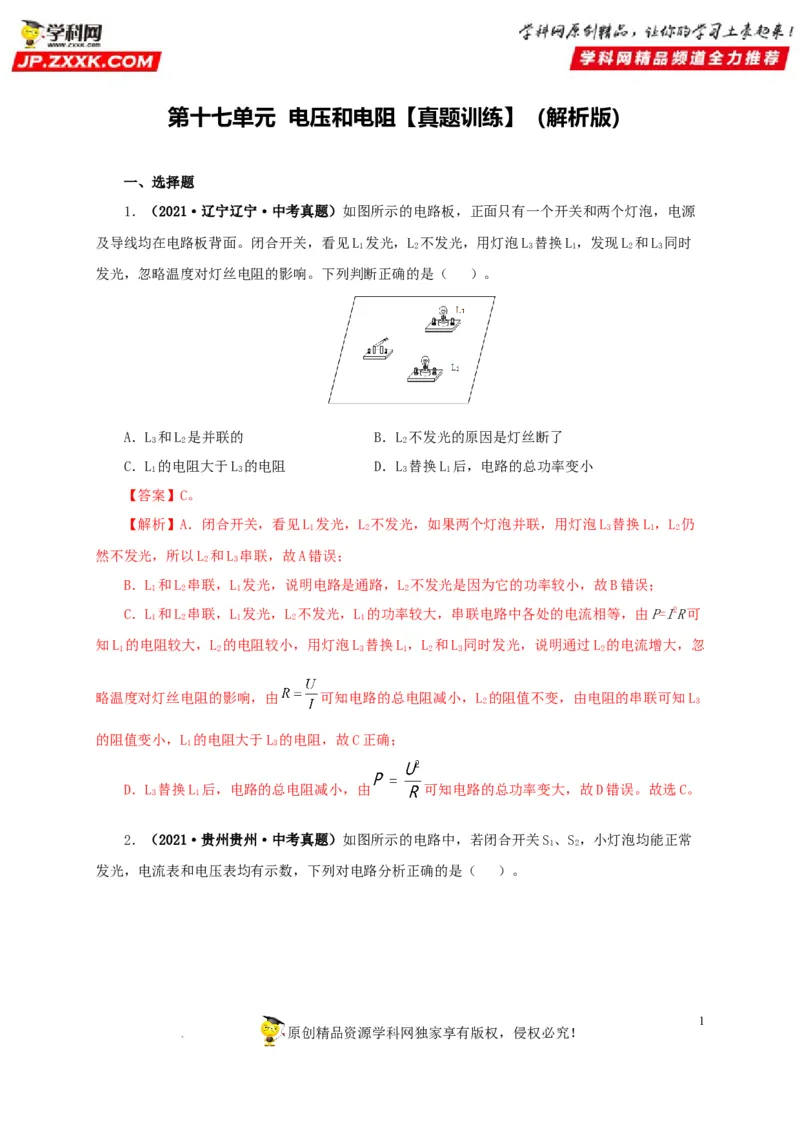

第十七单元 电压和电阻【真题训练】（解析版）
一、选择题
1．（2021·辽宁辽宁·中考真题）如图所示的电路板，正面只有一个开关和两个灯泡，电源
及导线均在电路板背面。闭合开关，看见L 发光，L 不发光，用灯泡L 替换L，发现L 和L 同时
1 2 3 1 2 3
发光，忽略温度对灯丝电阻的影响。下列判断正确的是（ ）。

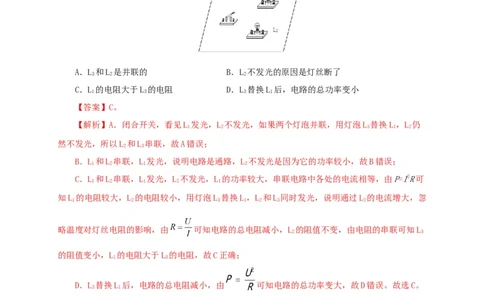

A．L 和L 是并联的 B．L 不发光的原因是灯丝断了
3 2 2
C．L 的电阻大于L 的电阻 D．L 替换L 后，电路的总功率变小
1 3 3 1
【答案】C。
【解析】A．闭合开关，看见L 发光，L 不发光，如果两个灯泡并联，用灯泡L 替换L，L 仍
1 2 3 1 2
然不发光，所以L 和L 串联，故A错误；
2 3
B．L 和L 串联，L 发光，说明电路是通路，L 不发光是因为它的功率较小，故B错误；
1 2 1 2
C．L 和L 串联，L 发光，L 不发光，L 的功率较大，串联电路中各处的电流相等，由P=I2R可
1 2 1 2 1
知L 的电阻较大，L 的电阻较小，用灯泡L 替换L，L 和L 同时发光，说明通过L 的电流增大，忽
1 2 3 1 2 3 2
略温度对灯丝电阻的影响，由 可知电路的总电阻减小，L 的阻值不变，由电阻的串联可知L
2 3
的阻值变小，L 的电阻大于L 的电阻，故C正确；
1 3
D．L 替换L 后，电路的总电阻减小，由 可知电路的总功率变大，故D错误。故选C。
3 1
2．（2021·贵州贵州·中考真题）如图所示的电路中，若闭合开关S、S，小灯泡均能正常
1 2
发光，电流表和电压表均有示数，下列对电路分析正确的是（ ）。
1
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司A．电压表只能测量灯L 两端电压；
2
B．若闭合S、S，电流表测量干路电流；
1 2
C．若先闭合S，再闭合S，电压表示数不变；
1 2

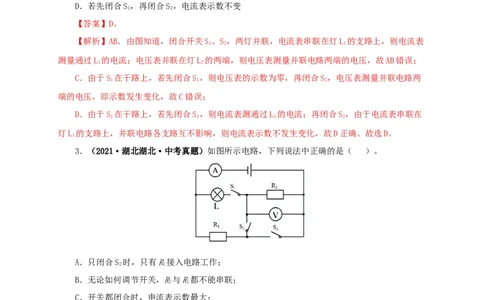

D．若先闭合S，再闭合S，电流表示数不变
1 2
【答案】D。
【解析】AB．由图知道，闭合开关S、S，两灯并联，电流表串联在灯L 的支路上，则电流表
1 2 1
测量通过L 的电流；电压表并联在灯L 的两端，则电压表测量并联电路两端的电压，故AB错误；
1 2
C．由于S 在干路上，若先闭合S，则电压表的示数为零，再闭合S，电压表测量并联电路两
1 1 2
端的电压，即示数发生变化，故C错误；
D．由于S 在干路上，若先闭合S，则电流表测通过L 的电流；再闭合S，由于电流表串联在
1 1 1 2
灯L 的支路上，并联电路各支路互不影响，则电流表示数不发生变化，故D正确。故选D。
1

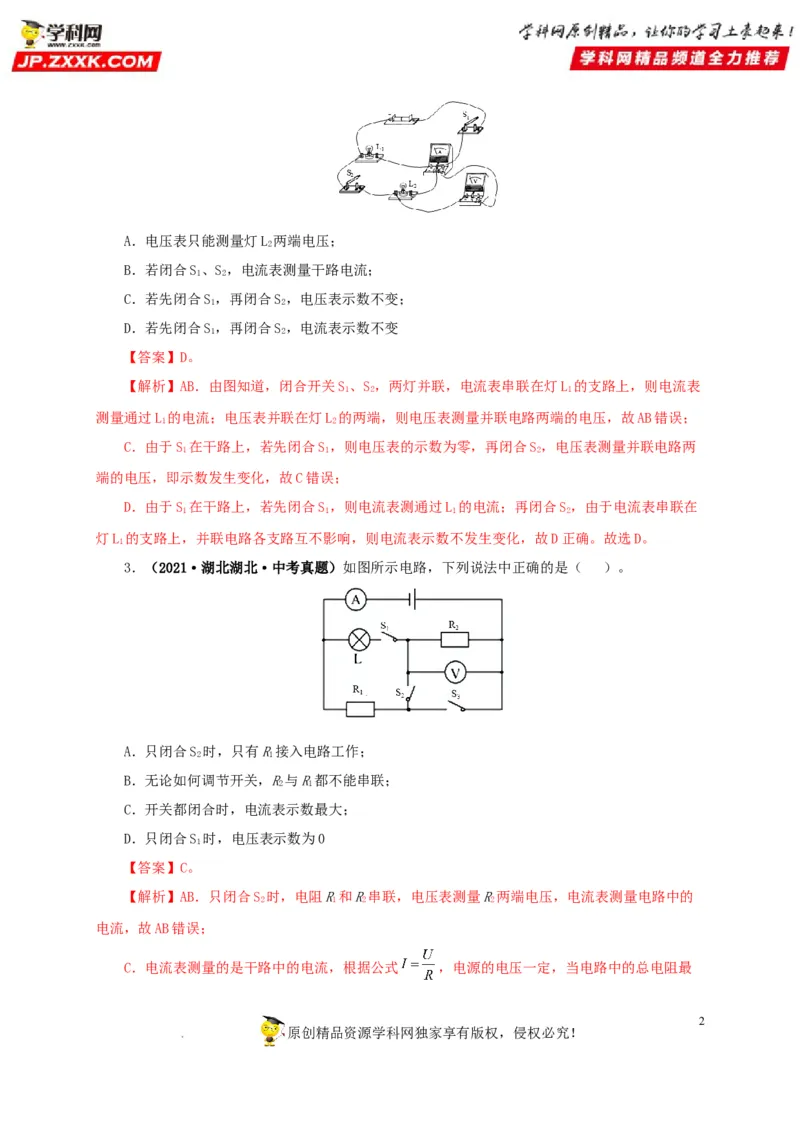

3．（2021·湖北湖北·中考真题）如图所示电路，下列说法中正确的是（ ）。
A．只闭合S 时，只有R接入电路工作；
2 1
B．无论如何调节开关，R与R都不能串联；
2 1
C．开关都闭合时，电流表示数最大；
D．只闭合S 时，电压表示数为0
1
【答案】C。
【解析】AB．只闭合S 时，电阻R和R串联，电压表测量R两端电压，电流表测量电路中的
2 1 2 2
电流，故AB错误；
C．电流表测量的是干路中的电流，根据公式 ，电源的电压一定，当电路中的总电阻最
2
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司小时，电流最大。当开关都闭合时，电阻R和灯泡并联，电阻R被短路，此时电流表示数最大，故
1 2
C正确；
D．只闭合S 时，灯泡L和R串联，电压表测量R两端电压，电压表示数不为0，故D错误。
1 2 2
故选C。

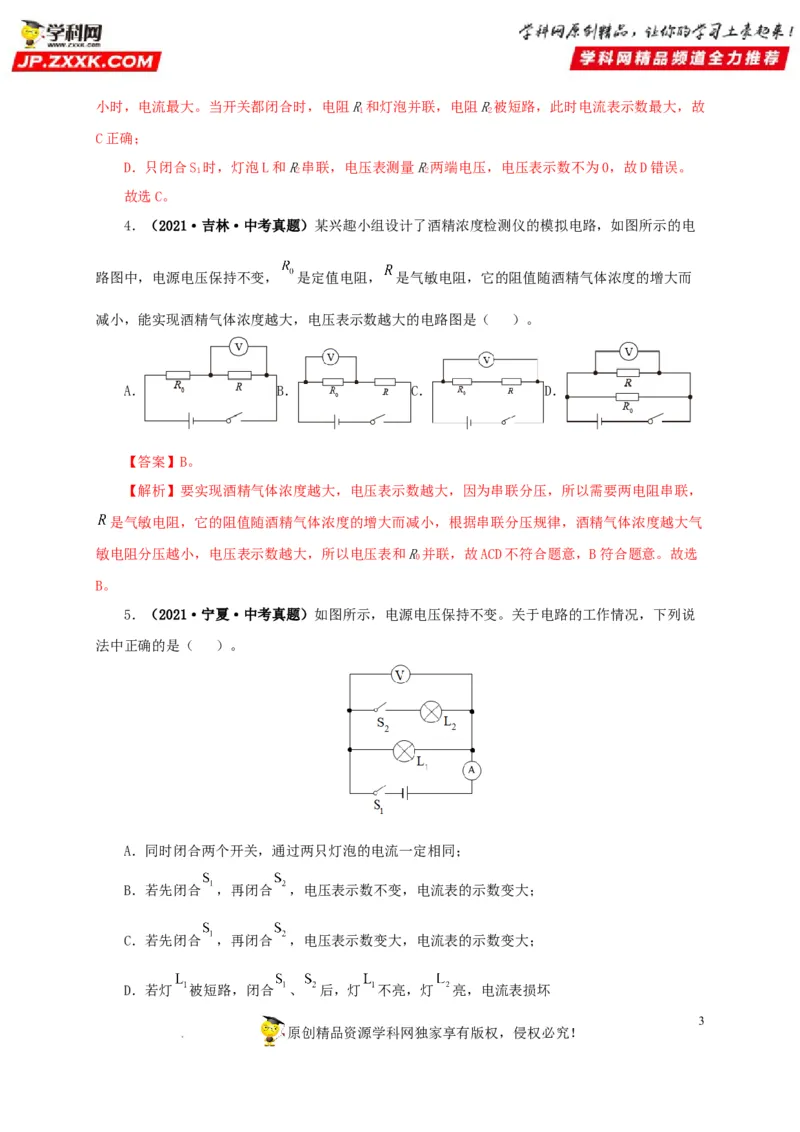

4．（2021·吉林·中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电
路图中，电源电压保持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而
减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）。

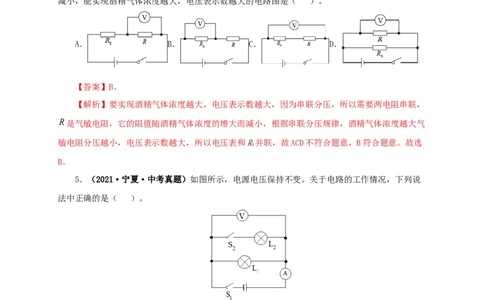

A． B． C． D．
【答案】B。
【解析】要实现酒精气体浓度越大，电压表示数越大，因为串联分压，所以需要两电阻串联，
是气敏电阻，它的阻值随酒精气体浓度的增大而减小，根据串联分压规律，酒精气体浓度越大气
敏电阻分压越小，电压表示数越大，所以电压表和R并联，故ACD不符合题意，B符合题意。故选
0
B。
5．（2021·宁夏·中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说
法中正确的是（ ）。
A．同时闭合两个开关，通过两只灯泡的电流一定相同；
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大；
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大；
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
3
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【答案】B。
【解析】A．同时闭合两个开关，灯L、L 并联，只有当两个灯泡的规格相同时，通过这两只
1 2
灯泡的电流才相同，故A错误；
BC．先闭合S，电路中只有L 接入电路，电压表测电源电压，电流表测流过L 的电流；再闭合
1 1 1
S，灯L、L 并联，电压表还是测电源电压，所以电压表示数不变，此时电流表测干路电流，所以
2 1 2
电流表示数变大。故B正确；C错误；
D．若灯L 短路，闭合S、S，发生电源短路，两灯都不亮，有较大电流流经该电路，损坏电
1 1 2
流表和电源，故D错误。故选B。

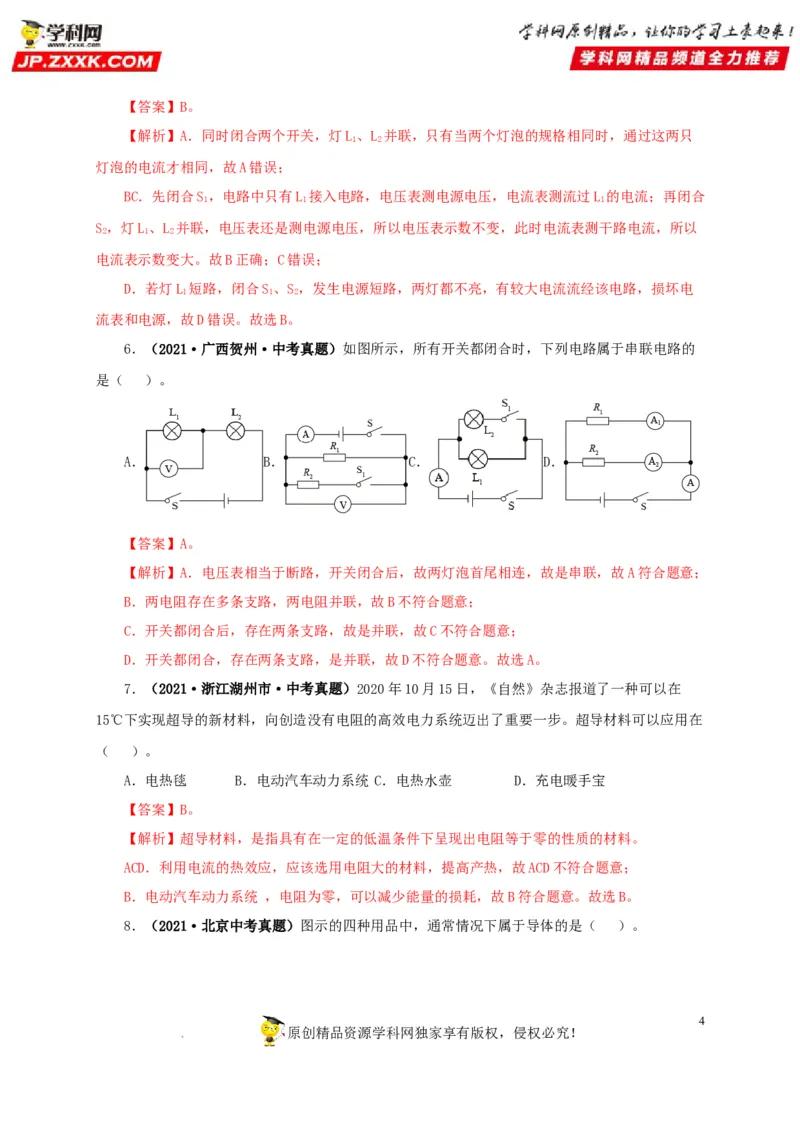

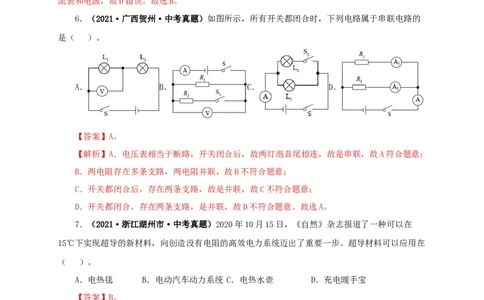

6．（2021·广西贺州·中考真题）如图所示，所有开关都闭合时，下列电路属于串联电路的
是（ ）。
A． B． C． D．
【答案】A。
【解析】A．电压表相当于断路，开关闭合后，故两灯泡首尾相连，故是串联，故A符合题意；
B．两电阻存在多条支路，两电阻并联，故B不符合题意；
C．开关都闭合后，存在两条支路，故是并联，故C不符合题意；
D．开关都闭合，存在两条支路，是并联，故D不符合题意。故选A。
7．（2021·浙江湖州市·中考真题）2020年10月15日，《自然》杂志报道了一种可以在
15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在
（ ）。
A．电热毯 B．电动汽车动力系统 C．电热水壶 D．充电暖手宝
【答案】B。
【解析】超导材料，是指具有在一定的低温条件下呈现出电阻等于零的性质的材料。
ACD．利用电流的热效应，应该选用电阻大的材料，提高产热，故ACD不符合题意；
B．电动汽车动力系统 ，电阻为零，可以减少能量的损耗，故B符合题意。故选B。
8．（2021·北京中考真题）图示的四种用品中，通常情况下属于导体的是（ ）。
4
原创精品资源学科网独家享有版权，侵权必究！

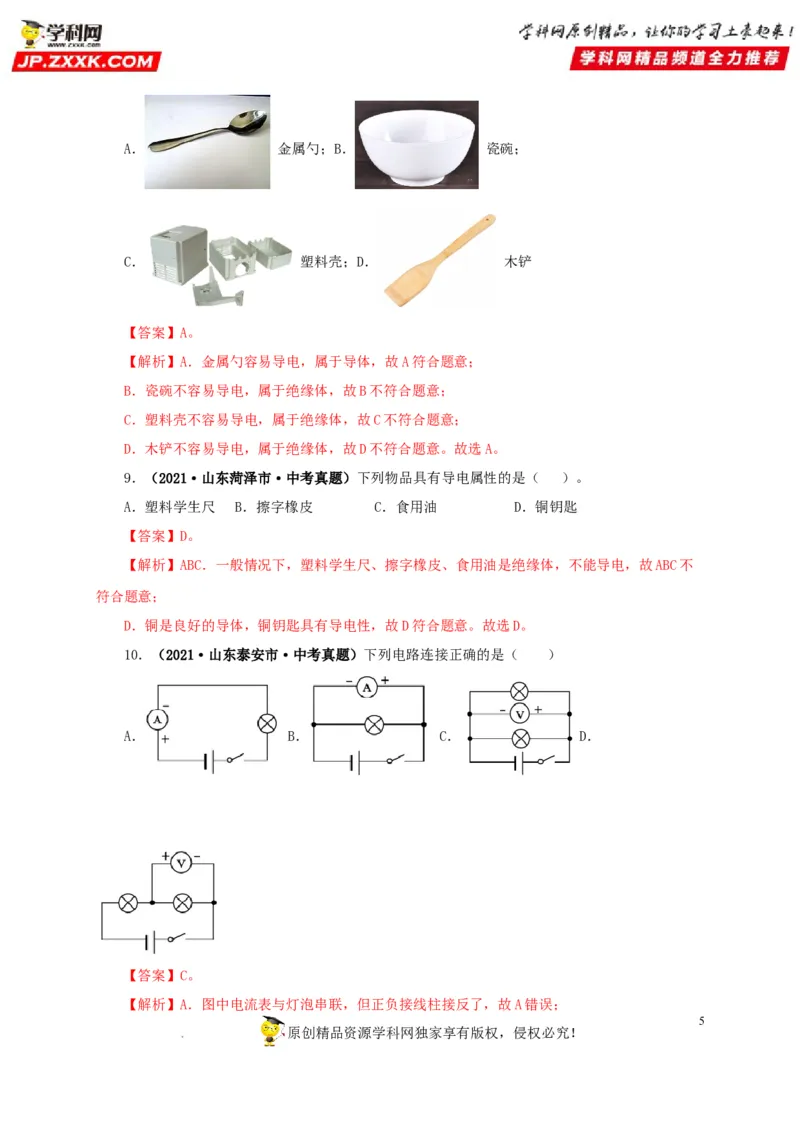

学科网（北京）股份有限公司A． 金属勺；B． 瓷碗；
C． 塑料壳；D． 木铲
【答案】A。
【解析】A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。故选A。
9．（2021·山东菏泽市·中考真题）下列物品具有导电属性的是（ ）。
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙
【答案】D。
【解析】ABC．一般情况下，塑料学生尺、擦字橡皮、食用油是绝缘体，不能导电，故ABC不
符合题意；
D．铜是良好的导体，铜钥匙具有导电性，故D符合题意。故选D。
10．（2021·山东泰安市·中考真题）下列电路连接正确的是（ ）
A． B． C． D．
【答案】C。
【解析】A．图中电流表与灯泡串联，但正负接线柱接反了，故A错误；
5
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司B．图中电流表与灯泡并联，闭合开关灯泡短路，故B错误；
C．图中电压表与两并联灯泡并联，串联电源电压，并且正负接线柱连接正确，故C正确；
D．图中两灯泡并联，电压表测量其中一个灯泡两端的电压，但正负接线柱接反了，故D错误。
故选C。

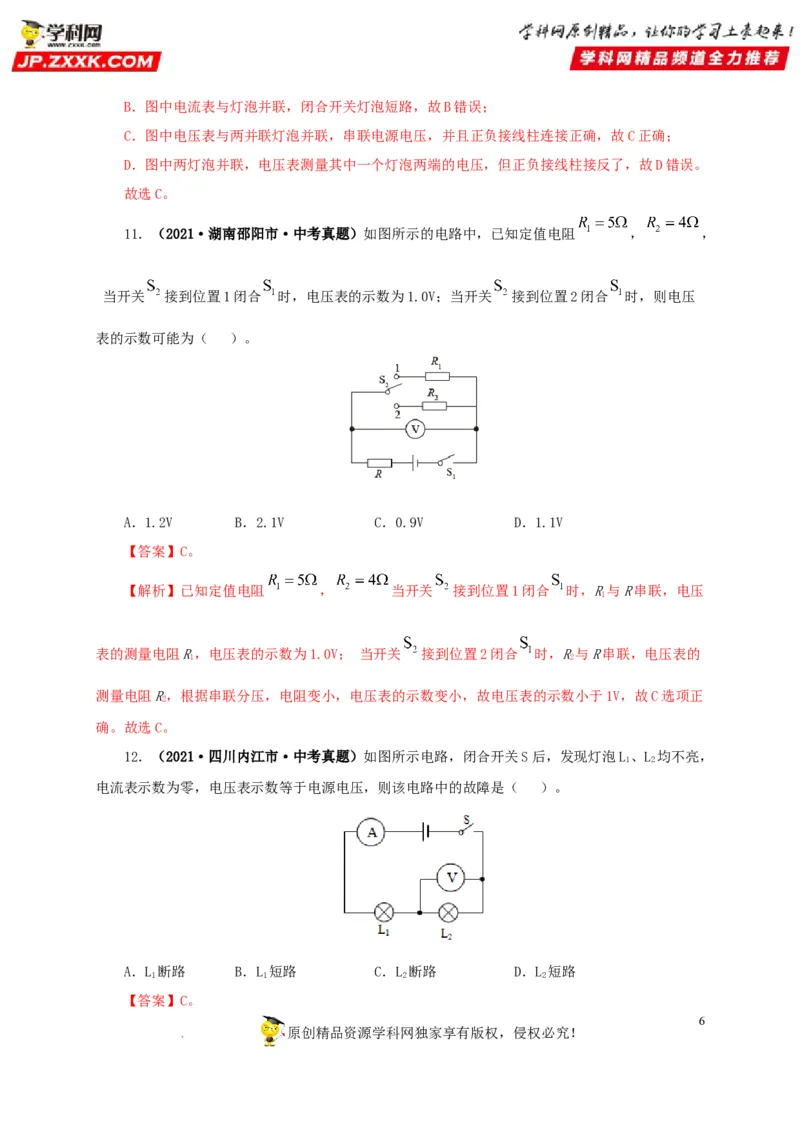

11．（2021·湖南邵阳市·中考真题）如图所示的电路中，已知定值电阻 ， ，
当开关 接到位置1闭合 时，电压表的示数为1.0V；当开关 接到位置2闭合 时，则电压
表的示数可能为（ ）。
A．1.2V B．2.1V C．0.9V D．1.1V
【答案】C。
【解析】已知定值电阻 ， 当开关 接到位置1闭合 时，R与R串联，电压
1
表的测量电阻R，电压表的示数为1.0V； 当开关 接到位置2闭合 时，R与R串联，电压表的
1 2
测量电阻R，根据串联分压，电阻变小，电压表的示数变小，故电压表的示数小于1V，故C选项正
2
确。故选C。
12．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L、L 均不亮，
1 2
电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）。
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
【答案】C。
6
原创精品资源学科网独家享有版权，侵权必究！

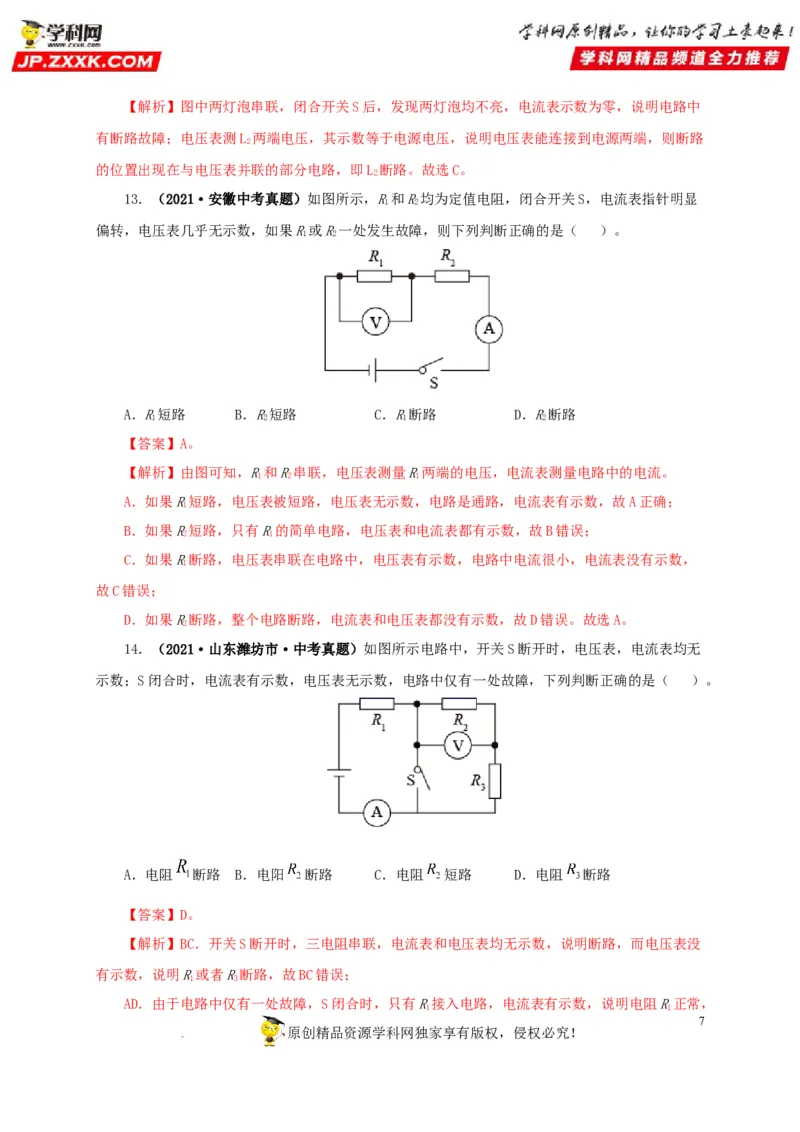

学科网（北京）股份有限公司【解析】图中两灯泡串联，闭合开关S后，发现两灯泡均不亮，电流表示数为零，说明电路中
有断路故障；电压表测L 两端电压，其示数等于电源电压，说明电压表能连接到电源两端，则断路
2
的位置出现在与电压表并联的部分电路，即L 断路。故选C。
2
13．（2021·安徽中考真题）如图所示，R和R均为定值电阻，闭合开关S，电流表指针明显
1 2
偏转，电压表几乎无示数，如果R或R一处发生故障，则下列判断正确的是（ ）。
1 2
A．R短路 B．R短路 C．R断路 D．R断路
1 2 1 2
【答案】A。
【解析】由图可知，R和R串联，电压表测量R两端的电压，电流表测量电路中的电流。
1 2 1
A．如果R短路，电压表被短路，电压表无示数，电路是通路，电流表有示数，故A正确；
1
B．如果R短路，只有R的简单电路，电压表和电流表都有示数，故B错误；
2 1
C．如果R断路，电压表串联在电路中，电压表有示数，电路中电流很小，电流表没有示数，
1
故C错误；
D．如果R断路，整个电路断路，电流表和电压表都没有示数，故D错误。故选A。
2
14．（2021·山东潍坊市·中考真题）如图所示电路中，开关S断开时，电压表，电流表均无
示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）。
A．电阻 断路 B．电阳 断路 C．电阻 短路 D．电阻 断路
【答案】D。
【解析】BC．开关S断开时，三电阻串联，电流表和电压表均无示数，说明断路，而电压表没
有示数，说明R或者R断路，故BC错误；
1 3
AD．由于电路中仅有一处故障，S闭合时，只有R接入电路，电流表有示数，说明电阻R正常，
1 1
7
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司电压表没有接入电路，故没有示数，故电阻R正常，电阻R断路，故A错误，D正确。故选D。
1 3

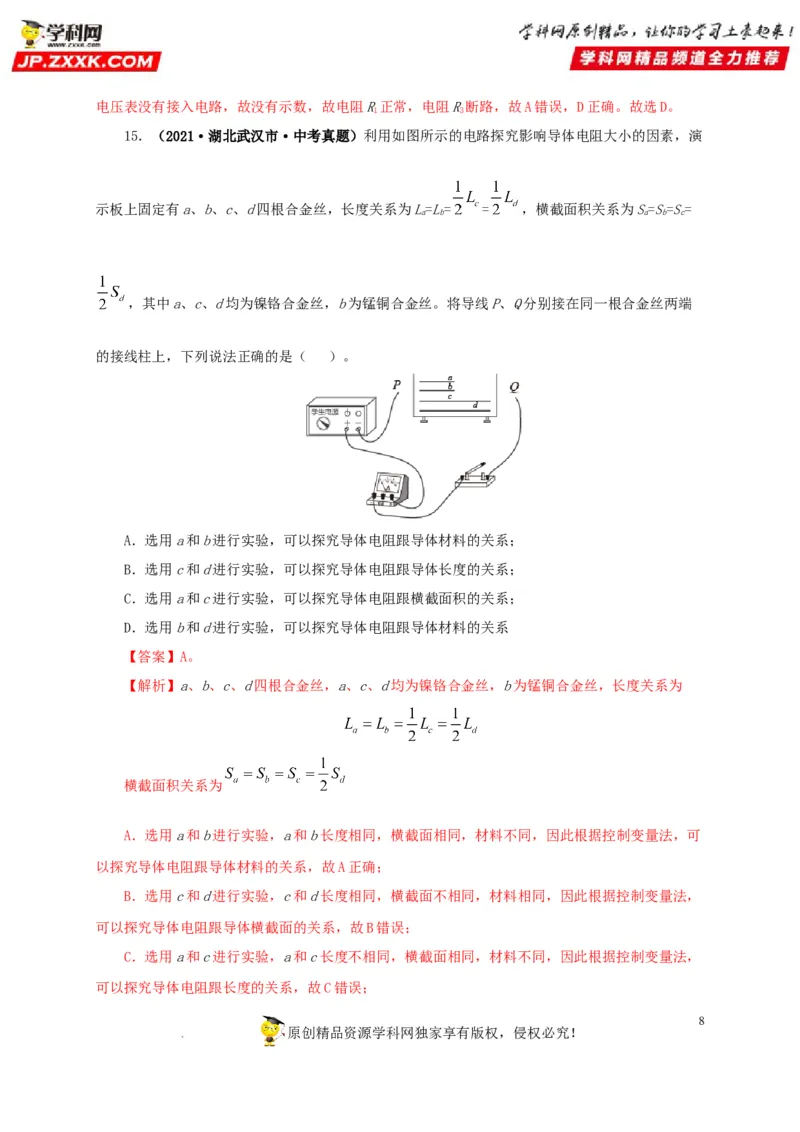

15．（2021·湖北武汉市·中考真题）利用如图所示的电路探究影响导体电阻大小的因素，演
示板上固定有a、b、c、d四根合金丝，长度关系为L=L= = ，横截面积关系为S=S=S=
a b a b c
，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端
的接线柱上，下列说法正确的是（ ）。
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系；
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系；
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系；
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
【答案】A。
【解析】a、b、c、d四根合金丝，a、c、d均为镍铬合金丝，b为锰铜合金丝，长度关系为
横截面积关系为
A．选用a和b进行实验，a和b长度相同，横截面相同，材料不同，因此根据控制变量法，可
以探究导体电阻跟导体材料的关系，故A正确；
B．选用c和d进行实验，c和d长度相同，横截面不相同，材料相同，因此根据控制变量法，
可以探究导体电阻跟导体横截面的关系，故B错误；
C．选用a和c进行实验，a和c长度不相同，横截面相同，材料不同，因此根据控制变量法，
可以探究导体电阻跟长度的关系，故C错误；
8
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司D．选用b和d进行实验，b和d长度不相同，横截面不相同，材料不同，有多个变量，无法得
出结果，故D错误。故选A。

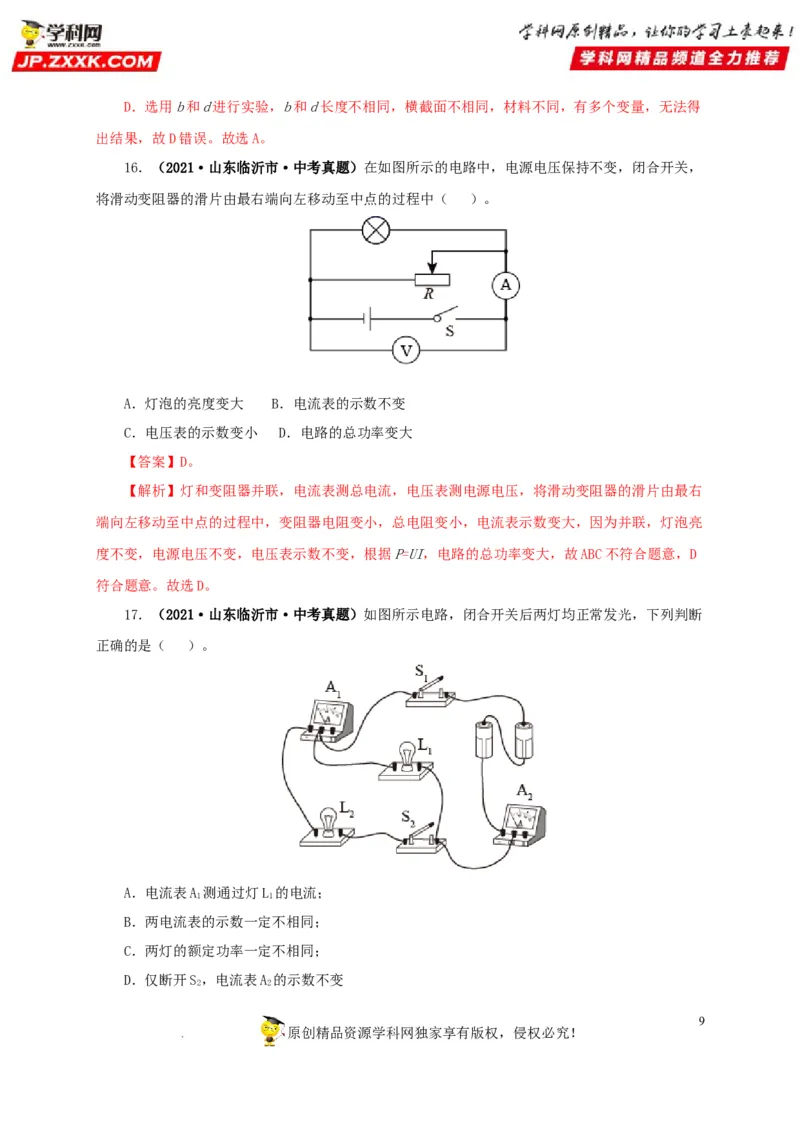

16．（2021·山东临沂市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关，
将滑动变阻器的滑片由最右端向左移动至中点的过程中（ ）。
A．灯泡的亮度变大 B．电流表的示数不变
C．电压表的示数变小 D．电路的总功率变大
【答案】D。
【解析】灯和变阻器并联，电流表测总电流，电压表测电源电压，将滑动变阻器的滑片由最右
端向左移动至中点的过程中，变阻器电阻变小，总电阻变小，电流表示数变大，因为并联，灯泡亮
度不变，电源电压不变，电压表示数不变，根据P=UI，电路的总功率变大，故ABC不符合题意，D
符合题意。故选D。
17．（2021·山东临沂市·中考真题）如图所示电路，闭合开关后两灯均正常发光，下列判断
正确的是（ ）。
A．电流表A 测通过灯L 的电流；
1 1
B．两电流表的示数一定不相同；
C．两灯的额定功率一定不相同；
D．仅断开S，电流表A 的示数不变
2 2
9
原创精品资源学科网独家享有版权，侵权必究！

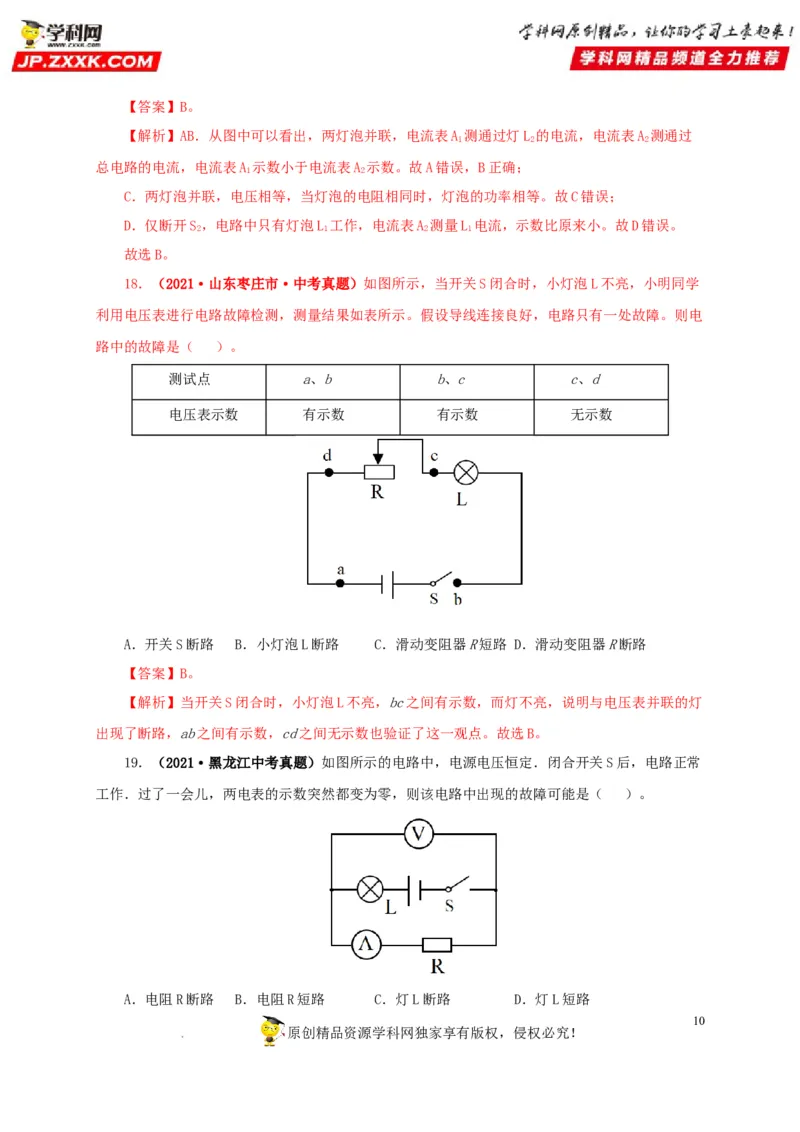

学科网（北京）股份有限公司【答案】B。
【解析】AB．从图中可以看出，两灯泡并联，电流表A 测通过灯L 的电流，电流表A 测通过
1 2 2
总电路的电流，电流表A 示数小于电流表A 示数。故A错误，B正确；
1 2
C．两灯泡并联，电压相等，当灯泡的电阻相同时，灯泡的功率相等。故C错误；
D．仅断开S，电路中只有灯泡L 工作，电流表A 测量L 电流，示数比原来小。故D错误。
2 1 2 1
故选B。
18．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学
利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电
路中的故障是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
【答案】B。
【解析】当开关S闭合时，小灯泡L不亮，bc之间有示数，而灯不亮，说明与电压表并联的灯
出现了断路，ab之间有示数，cd之间无示数也验证了这一观点。故选B。
19．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常
工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）。
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
10
原创精品资源学科网独家享有版权，侵权必究！

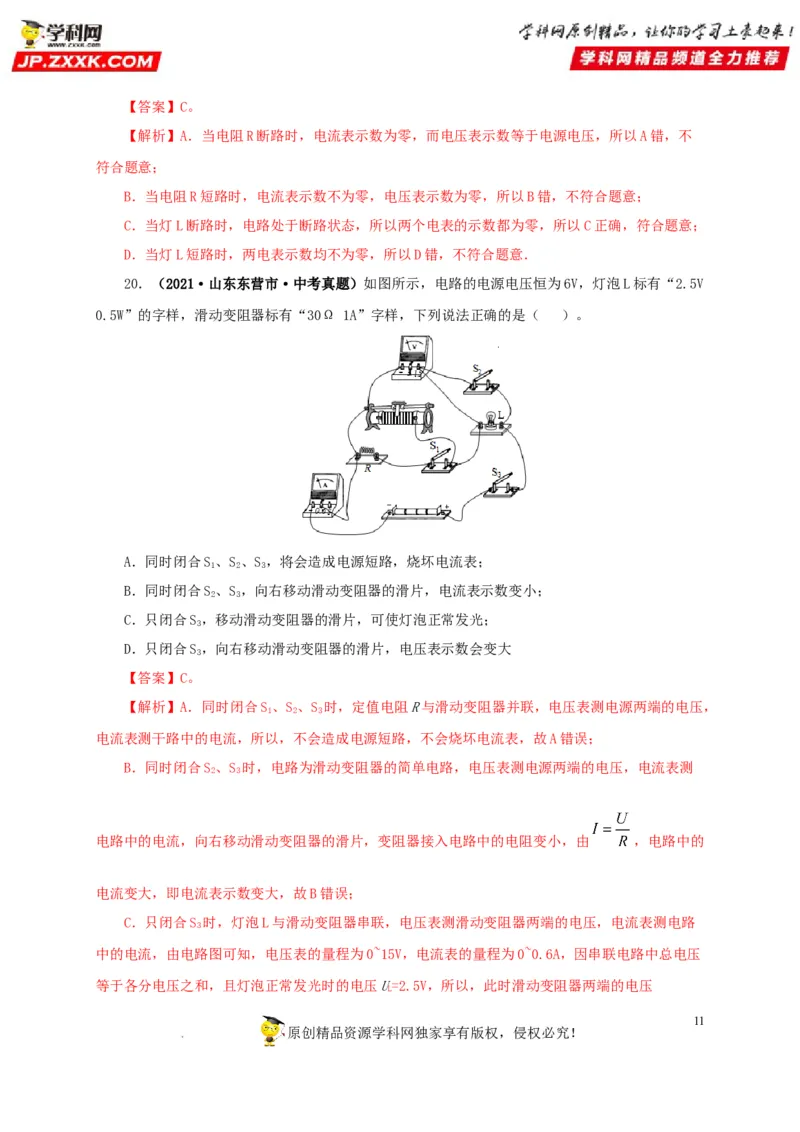

学科网（北京）股份有限公司【答案】C。
【解析】A．当电阻R断路时，电流表示数为零，而电压表示数等于电源电压，所以A错，不
符合题意；
B．当电阻R短路时，电流表示数不为零，电压表示数为零，所以B错，不符合题意；
C．当灯L断路时，电路处于断路状态，所以两个电表的示数都为零，所以C正确，符合题意；
D．当灯L短路时，两电表示数均不为零，所以D错，不符合题意．
20．（2021·山东东营市·中考真题）如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V
0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，下列说法正确的是（ ）。
A．同时闭合S、S、S，将会造成电源短路，烧坏电流表；
1 2 3
B．同时闭合S、S，向右移动滑动变阻器的滑片，电流表示数变小；
2 3
C．只闭合S，移动滑动变阻器的滑片，可使灯泡正常发光；
3
D．只闭合S，向右移动滑动变阻器的滑片，电压表示数会变大
3
【答案】C。
【解析】A．同时闭合S、S、S 时，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，
1 2 3
电流表测干路中的电流，所以，不会造成电源短路，不会烧坏电流表，故A错误；
B．同时闭合S、S 时，电路为滑动变阻器的简单电路，电压表测电源两端的电压，电流表测
2 3
电路中的电流，向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，由 ，电路中的
电流变大，即电流表示数变大，故B错误；
C．只闭合S 时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路
3
中的电流，由电路图可知，电压表的量程为0~15V，电流表的量程为0~0.6A，因串联电路中总电压
等于各分电压之和，且灯泡正常发光时的电压U=2.5V，所以，此时滑动变阻器两端的电压
L
11
原创精品资源学科网独家享有版权，侵权必究！

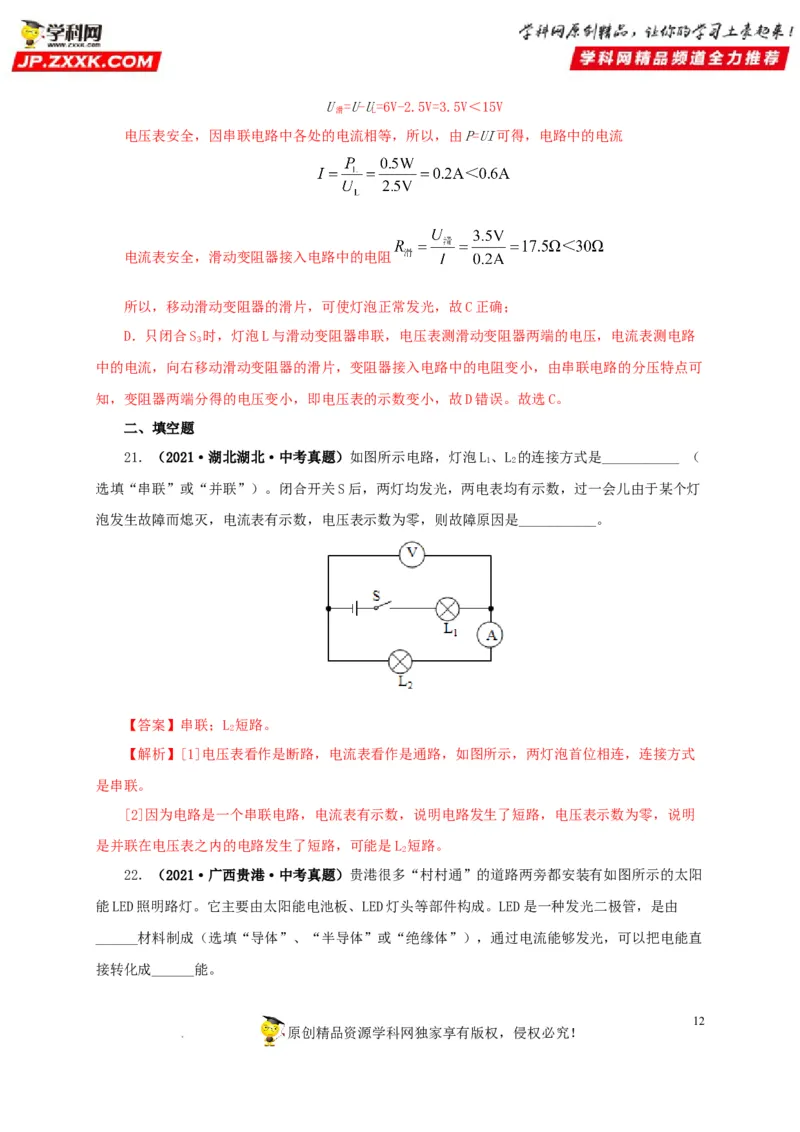

学科网（北京）股份有限公司U =U-U=6V-2.5V=3.5V＜15V
滑 L
电压表安全，因串联电路中各处的电流相等，所以，由P=UI可得，电路中的电流
电流表安全，滑动变阻器接入电路中的电阻
所以，移动滑动变阻器的滑片，可使灯泡正常发光，故C正确；
D．只闭合S 时，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路
3
中的电流，向右移动滑动变阻器的滑片，变阻器接入电路中的电阻变小，由串联电路的分压特点可
知，变阻器两端分得的电压变小，即电压表的示数变小，故D错误。故选C。
二、填空题
21．（2021·湖北湖北·中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （
1 2
选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯
泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
【答案】串联；L 短路。
2
【解析】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式
是串联。
[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明
是并联在电压表之内的电路发生了短路，可能是L 短路。
2
22．（2021·广西贵港·中考真题）贵港很多“村村通”的道路两旁都安装有如图所示的太阳
能LED照明路灯。它主要由太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由
______材料制成（选填“导体”、“半导体”或“绝缘体”），通过电流能够发光，可以把电能直
接转化成______能。
12
原创精品资源学科网独家享有版权，侵权必究！

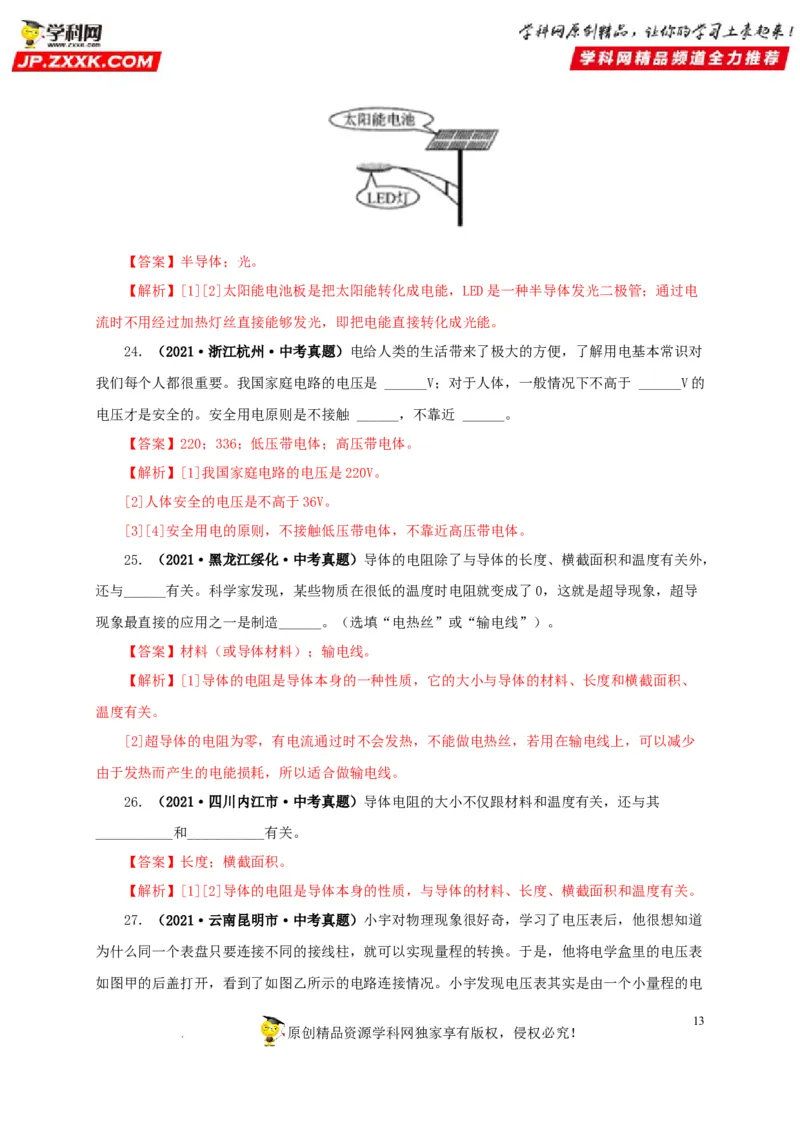

学科网（北京）股份有限公司【答案】半导体；光。
【解析】[1][2]太阳能电池板是把太阳能转化成电能，LED是一种半导体发光二极管；通过电
流时不用经过加热灯丝直接能够发光，即把电能直接转化成光能。
24．（2021·浙江杭州·中考真题）电给人类的生活带来了极大的方便，了解用电基本常识对
我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的
电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
【答案】220；336；低压带电体；高压带电体。
【解析】[1]我国家庭电路的电压是220V。
[2]人体安全的电压是不高于36V。
[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。
25．（2021·黑龙江绥化·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关外，
还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导
现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
【答案】材料（或导体材料）；输电线。
【解析】[1]导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积、
温度有关。
[2]超导体的电阻为零，有电流通过时不会发热，不能做电热丝，若用在输电线上，可以减少
由于发热而产生的电能损耗，所以适合做输电线。
26．（2021·四川内江市·中考真题）导体电阻的大小不仅跟材料和温度有关，还与其
___________和___________有关。
【答案】长度；横截面积。
【解析】[1][2]导体的电阻是导体本身的性质，与导体的材料、长度、横截面积和温度有关。
27．（2021·云南昆明市·中考真题）小宇对物理现象很好奇，学习了电压表后，他很想知道
为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表
如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电
13
原创精品资源学科网独家享有版权，侵权必究！

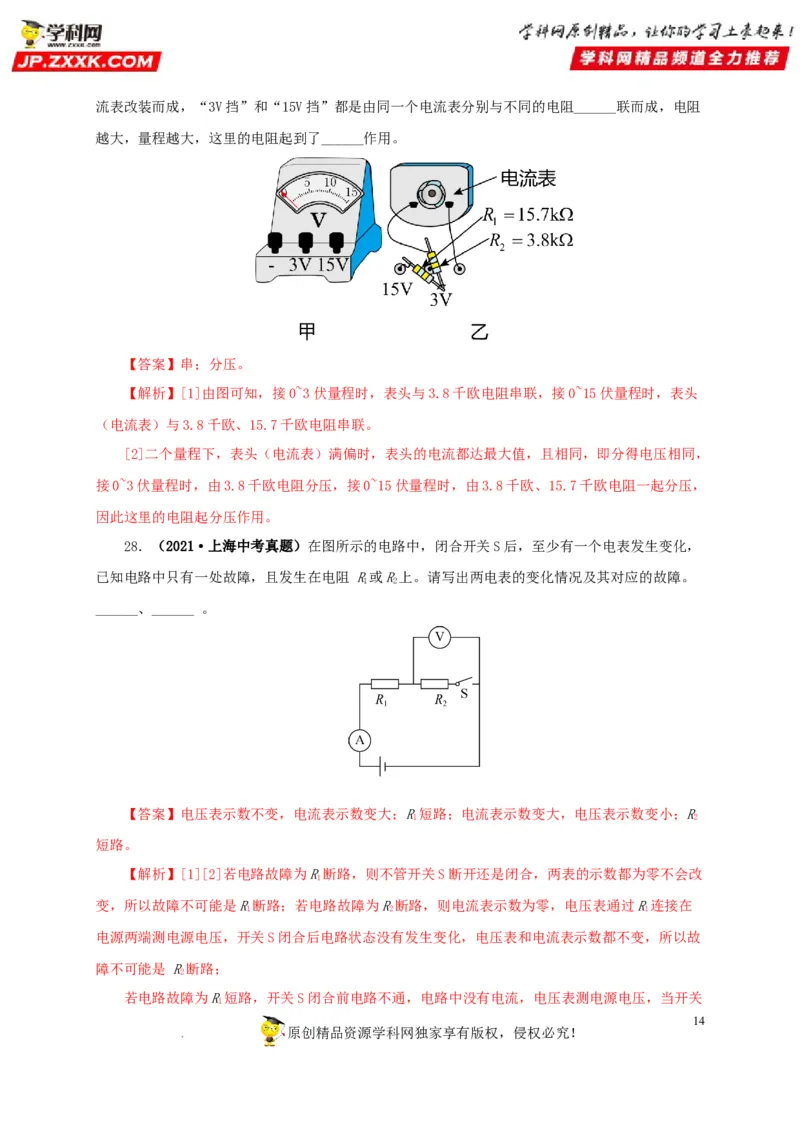

学科网（北京）股份有限公司流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻
越大，量程越大，这里的电阻起到了______作用。
【答案】串；分压。
【解析】[1]由图可知，接0~3伏量程时，表头与3.8千欧电阻串联，接0~15伏量程时，表头
（电流表）与3.8千欧、15.7千欧电阻串联。
[2]二个量程下，表头（电流表）满偏时，表头的电流都达最大值，且相同，即分得电压相同，
接0~3伏量程时，由3.8千欧电阻分压，接0~15伏量程时，由3.8千欧、15.7千欧电阻一起分压，
因此这里的电阻起分压作用。
28．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，
已知电路中只有一处故障，且发生在电阻 R或R上。请写出两电表的变化情况及其对应的故障。
1 2
______、______ 。
【答案】电压表示数不变，电流表示数变大；R短路；电流表示数变大，电压表示数变小；R
1 2
短路。
【解析】[1][2]若电路故障为R断路，则不管开关S断开还是闭合，两表的示数都为零不会改
1
变，所以故障不可能是R断路；若电路故障为R断路，则电流表示数为零，电压表通过R连接在
1 2 1
电源两端测电源电压，开关S闭合后电路状态没有发生变化，电压表和电流表示数都不变，所以故
障不可能是 R断路；
2
若电路故障为R短路，开关S闭合前电路不通，电路中没有电流，电压表测电源电压，当开关
1
14
原创精品资源学科网独家享有版权，侵权必究！

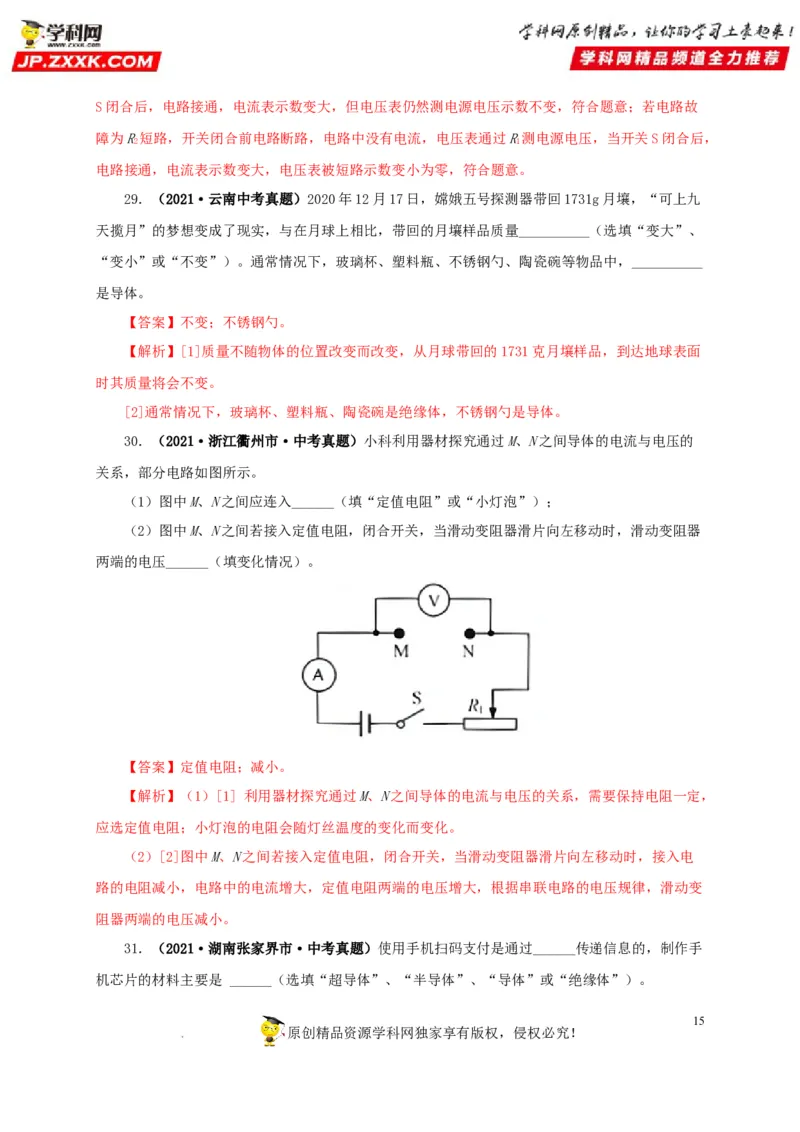

学科网（北京）股份有限公司S闭合后，电路接通，电流表示数变大，但电压表仍然测电源电压示数不变，符合题意；若电路故
障为R短路，开关闭合前电路断路，电路中没有电流，电压表通过R测电源电压，当开关S闭合后，
2 1
电路接通，电流表示数变大，电压表被短路示数变小为零，符合题意。
29．（2021·云南中考真题）2020年12月17日，嫦娥五号探测器带回1731g月壤，“可上九
天揽月”的梦想变成了现实，与在月球上相比，带回的月壤样品质量__________（选填“变大”、
“变小”或“不变”）。通常情况下，玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中，__________
是导体。
【答案】不变；不锈钢勺。
【解析】[1]质量不随物体的位置改变而改变，从月球带回的1731克月壤样品，到达地球表面
时其质量将会不变。
[2]通常情况下，玻璃杯、塑料瓶、陶瓷碗是绝缘体，不锈钢勺是导体。
30．（2021·浙江衢州市·中考真题）小科利用器材探究通过M、N之间导体的电流与电压的
关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器
两端的电压______（填变化情况）。
【答案】定值电阻；减小。
【解析】（1）[1] 利用器材探究通过M、N之间导体的电流与电压的关系，需要保持电阻一定，
应选定值电阻；小灯泡的电阻会随灯丝温度的变化而变化。
（2）[2]图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，接入电
路的电阻减小，电路中的电流增大，定值电阻两端的电压增大，根据串联电路的电压规律，滑动变
阻器两端的电压减小。
31．（2021·湖南张家界市·中考真题）使用手机扫码支付是通过______传递信息的，制作手
机芯片的材料主要是 ______（选填“超导体”、“半导体”、“导体”或“绝缘体”）。
15
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司【答案】电磁波；半导体。
【解析】[1]手机扫码支付是通过电磁波传递信息的。
[2] 制作手机芯片的材料是硅、锗等半导体材料。

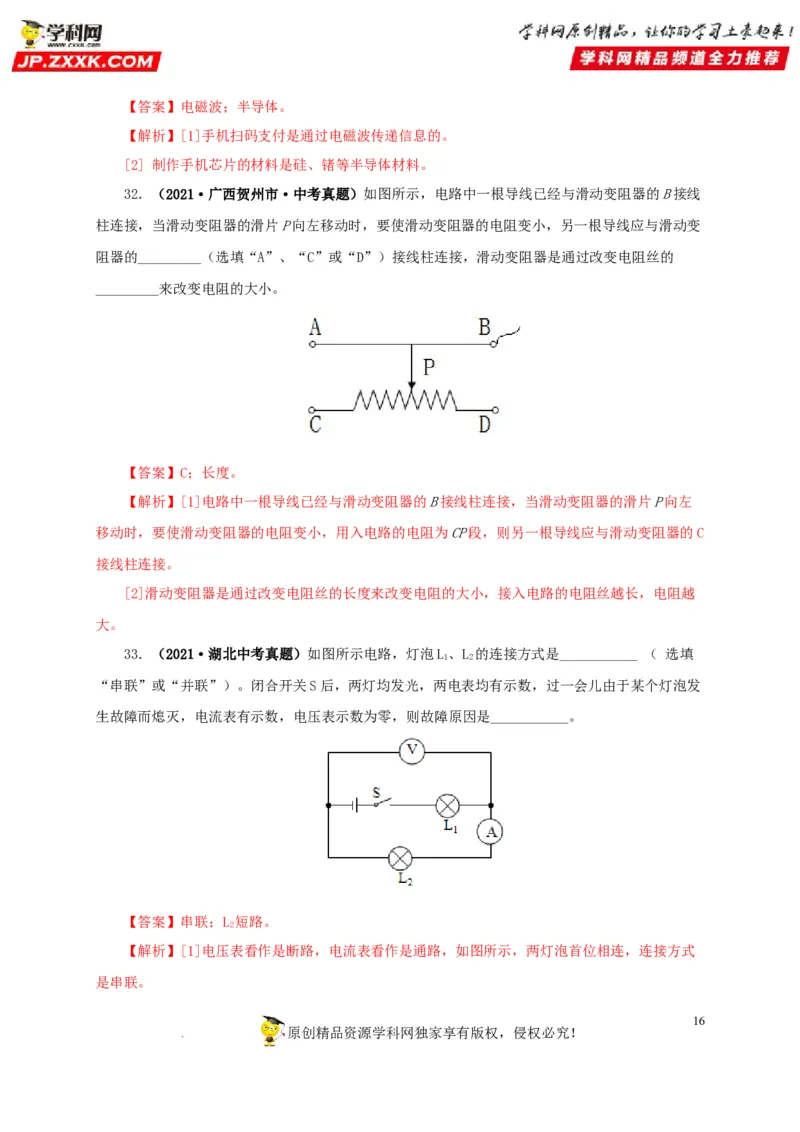

32．（2021·广西贺州市·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线
柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变
阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的
_________来改变电阻的大小。
【答案】C；长度。
【解析】[1]电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左
移动时，要使滑动变阻器的电阻变小，用入电路的电阻为CP段，则另一根导线应与滑动变阻器的C
接线柱连接。
[2]滑动变阻器是通过改变电阻丝的长度来改变电阻的大小，接入电路的电阻丝越长，电阻越
大。
33．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发
生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
【答案】串联；L 短路。
2
【解析】[1]电压表看作是断路，电流表看作是通路，如图所示，两灯泡首位相连，连接方式
是串联。
16
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司[2]因为电路是一个串联电路，电流表有示数，说明电路发生了短路，电压表示数为零，说明
是并联在电压表之内的电路发生了短路，可能是L 短路。
2
34．（2021·黑龙江绥化市·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关
外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，
超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
【答案】材料（或导体材料）；输电线。
【解析】[1]导体的电阻是导体本身的一种性质，它的大小与导体的材料、长度和横截面积、
温度有关。
[2]超导体的电阻为零，有电流通过时不会发热，不能做电热丝，若用在输电线上，可以减少
由于发热而产生的电能损耗，所以适合做输电线。

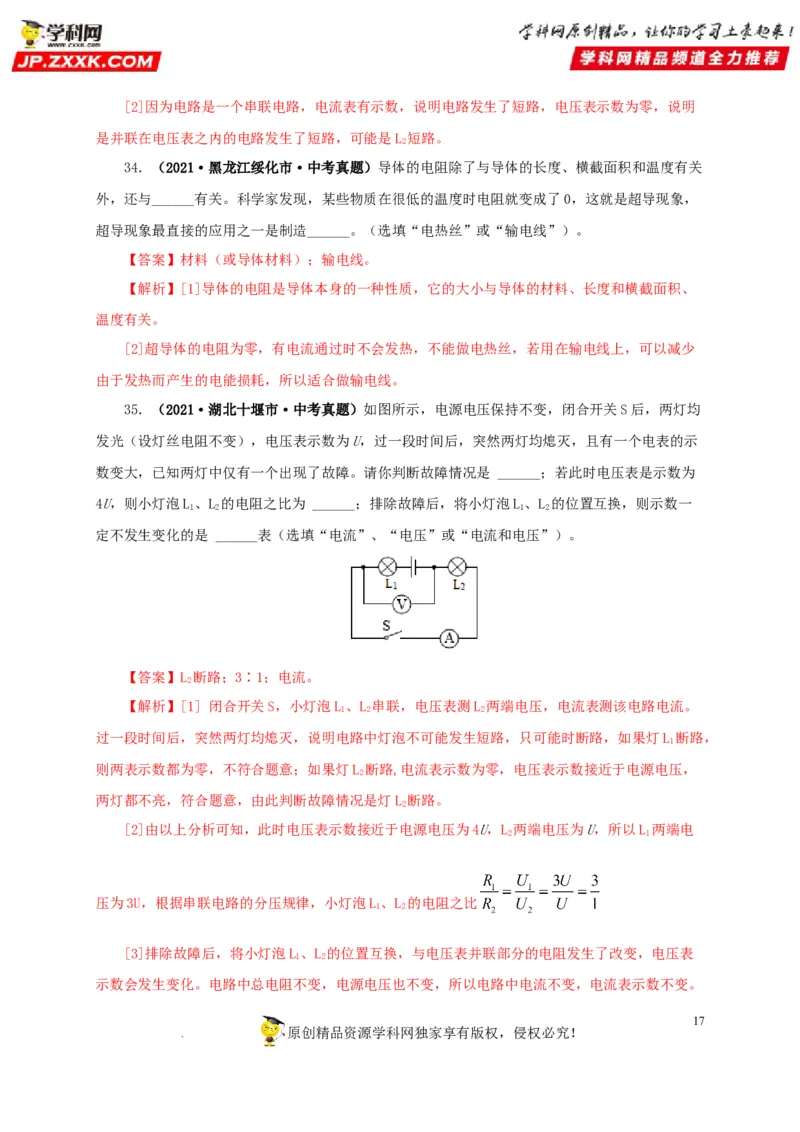

35．（2021·湖北十堰市·中考真题）如图所示，电源电压保持不变，闭合开关S后，两灯均
发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示
数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为
4U，则小灯泡L、L 的电阻之比为 ______；排除故障后，将小灯泡L、L 的位置互换，则示数一
1 2 1 2
定不发生变化的是 ______表（选填“电流”、“电压”或“电流和电压”）。
【答案】L 断路；3∶1；电流。
2
【解析】[1] 闭合开关S，小灯泡L、L 串联，电压表测L 两端电压，电流表测该电路电流。
1 2 2
过一段时间后，突然两灯均熄灭，说明电路中灯泡不可能发生短路，只可能时断路，如果灯L 断路，
1
则两表示数都为零，不符合题意；如果灯L 断路,电流表示数为零，电压表示数接近于电源电压，
2
两灯都不亮，符合题意，由此判断故障情况是灯L 断路。
2
[2]由以上分析可知，此时电压表示数接近于电源电压为4U，L 两端电压为U，所以L 两端电
2 1
压为3U，根据串联电路的分压规律，小灯泡L、L 的电阻之比
1 2
[3]排除故障后，将小灯泡L、L 的位置互换，与电压表并联部分的电阻发生了改变，电压表
1 2
示数会发生变化。电路中总电阻不变，电源电压也不变，所以电路中电流不变，电流表示数不变。
17
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司所以示数一定不发生变化的是电流表。
三、作图题

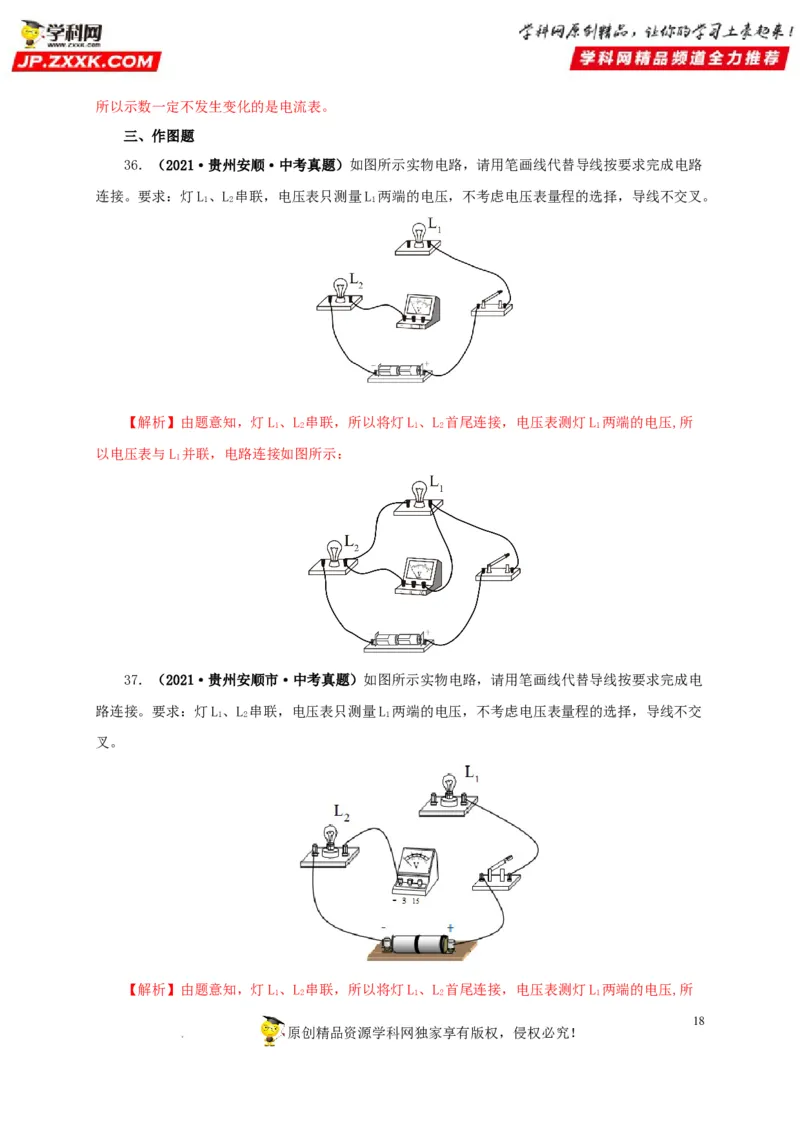

36．（2021·贵州安顺·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路
连接。要求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1 2 1
【解析】由题意知，灯L、L 串联，所以将灯L、L 首尾连接，电压表测灯L 两端的电压,所
1 2 1 2 1
以电压表与L 并联，电路连接如图所示：
1
37．（2021·贵州安顺市·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电
路连接。要求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交
1 2 1
叉。
【解析】由题意知，灯L、L 串联，所以将灯L、L 首尾连接，电压表测灯L 两端的电压,所
1 2 1 2 1
18
原创精品资源学科网独家享有版权，侵权必究！

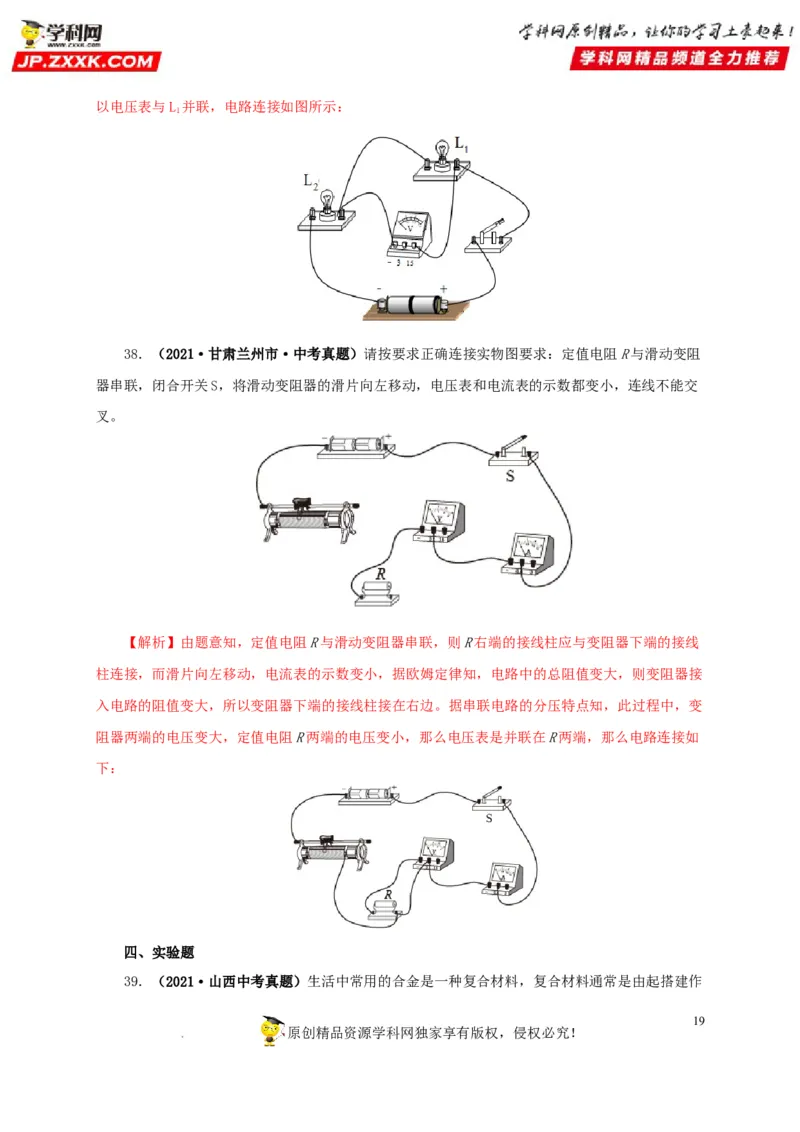

学科网（北京）股份有限公司以电压表与L 并联，电路连接如图所示：
1
38．（2021·甘肃兰州市·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻
器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交
叉。
【解析】由题意知，定值电阻R与滑动变阻器串联，则R右端的接线柱应与变阻器下端的接线
柱连接，而滑片向左移动，电流表的示数变小，据欧姆定律知，电路中的总阻值变大，则变阻器接
入电路的阻值变大，所以变阻器下端的接线柱接在右边。据串联电路的分压特点知，此过程中，变
阻器两端的电压变大，定值电阻R两端的电压变小，那么电压表是并联在R两端，那么电路连接如
下：
四、实验题

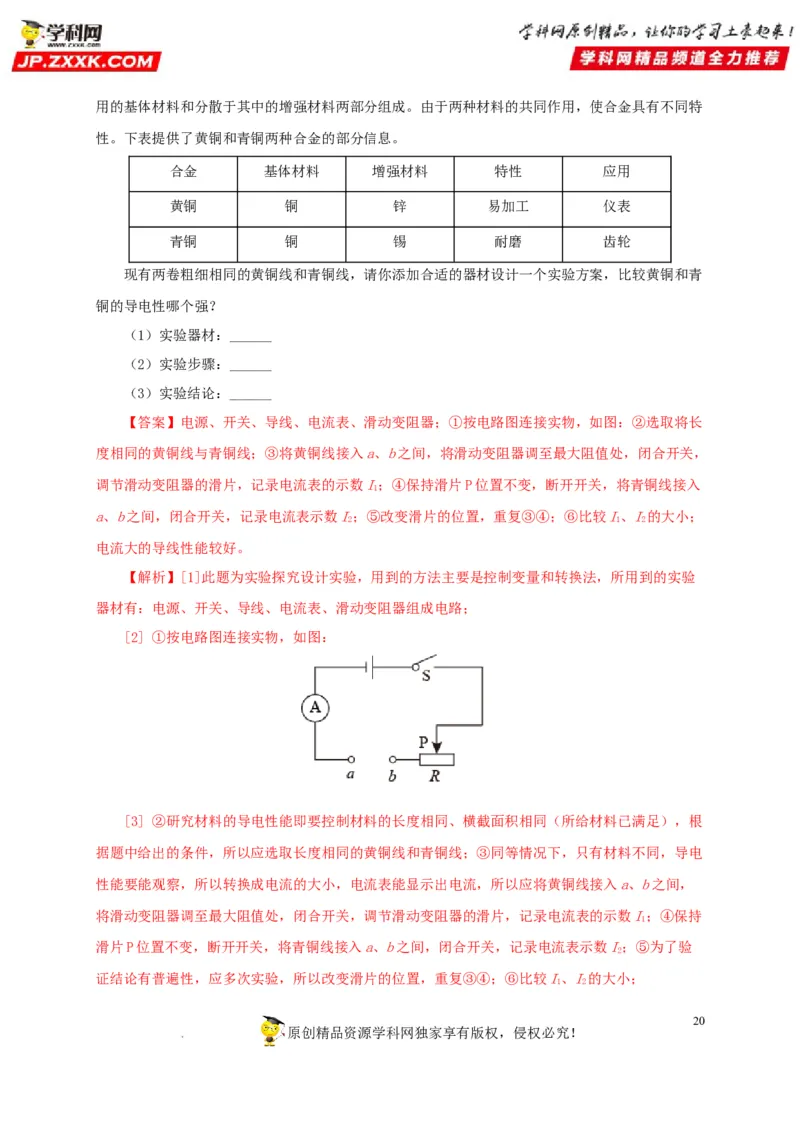

39．（2021·山西中考真题）生活中常用的合金是一种复合材料，复合材料通常是由起搭建作
19
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司用的基体材料和分散于其中的增强材料两部分组成。由于两种材料的共同作用，使合金具有不同特
性。下表提供了黄铜和青铜两种合金的部分信息。
合金 基体材料 增强材料 特性 应用
黄铜 铜 锌 易加工 仪表
青铜 铜 锡 耐磨 齿轮
现有两卷粗细相同的黄铜线和青铜线，请你添加合适的器材设计一个实验方案，比较黄铜和青
铜的导电性哪个强？
（1）实验器材：______
（2）实验步骤：______
（3）实验结论：______
【答案】电源、开关、导线、电流表、滑动变阻器；①按电路图连接实物，如图：②选取将长
度相同的黄铜线与青铜线；③将黄铜线接入a、b之间，将滑动变阻器调至最大阻值处，闭合开关，
调节滑动变阻器的滑片，记录电流表的示数I；④保持滑片P位置不变，断开开关，将青铜线接入
1
a、b之间，闭合开关，记录电流表示数I；⑤改变滑片的位置，重复③④；⑥比较I、I的大小；
2 1 2
电流大的导线性能较好。
【解析】[1]此题为实验探究设计实验，用到的方法主要是控制变量和转换法，所用到的实验
器材有：电源、开关、导线、电流表、滑动变阻器组成电路；
[2] ①按电路图连接实物，如图：
[3] ②研究材料的导电性能即要控制材料的长度相同、横截面积相同（所给材料已满足），根
据题中给出的条件，所以应选取长度相同的黄铜线和青铜线；③同等情况下，只有材料不同，导电
性能要能观察，所以转换成电流的大小，电流表能显示出电流，所以应将黄铜线接入a、b之间，
将滑动变阻器调至最大阻值处，闭合开关，调节滑动变阻器的滑片，记录电流表的示数I；④保持
1
滑片P位置不变，断开开关，将青铜线接入a、b之间，闭合开关，记录电流表示数I；⑤为了验
2
证结论有普遍性，应多次实验，所以改变滑片的位置，重复③④；⑥比较I、I的大小；
1 2
20
原创精品资源学科网独家享有版权，侵权必究！
学科网（北京）股份有限公司[3] 若I>I，则黄铜导电性强；若I
