专题48 电压电阻单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本道大题有10各小题，每小题3分，共30分）
1. （2022广西贵港）下列估测值中，最符合实际的是（ ）
A. 我国家庭电路电压为220V B. 一本物理课本的质量约为5kg
C. 学生书桌的高度约为1.7m D. 中学生正常步行的速度约为9m/s
【答案】A
【解析】A．我国火线与零线之间电压是220V，我国家庭电路的电压为220V，故A符合题意；
B．一本物理课本的质量约为
200g=0.2kg
故B不符合题意；
C．中学生的身高约为1.6m，学生课桌的高度大约是中学生的身高的一半，学生课桌的高度在0.8m左右，
故C不符合题意；
D．中学生正常走路的速度约为1.1m/s，故D不符合题意。故选A。

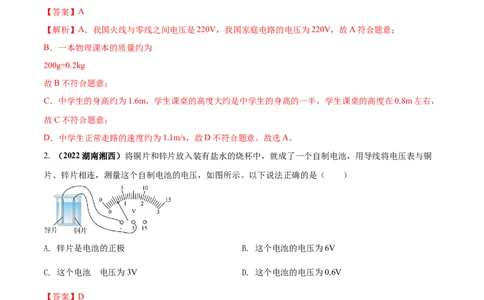

2. （2022湖南湘西）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜
片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A. 锌片是电池的正极 B. 这个电池的电压为6V
的
C. 这个电池 电压为3V D. 这个电池的电压为0.6V
【答案】D
【解析】A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为
0.6V，故BC错误，D正确。故选D。
的
3. （2022湖北荆州）在进行“探究串联电路电压特点”实验时，某同学设计 电路如图所示。对于实验
过程中出现的现象及分析正确的是（ ）A. 如果只有灯泡L 断路，则开关闭合后电压表示数为零
1
B. 如果只有灯泡L 断路，则开关闭合后电压表示数为零
2
C. 开关闭合后，如果灯泡L 不亮、L 亮，一定是灯泡L 断路
2 1 2
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L 短路
2
【答案】B
【解析】A．如果灯泡L 断路，则电压表将串联在电路中，电压表的示数接近于电源电压，故A错误；
1
B．如果只有灯泡L 断路，则电路中没有电流通过，所以开关闭合后电压表示数为零，故B正确；
2
C．开关闭合后，如果灯泡L 不亮、L 亮，一定是灯泡L 短路，如果灯泡L 断路，则灯泡L、L 都不亮，
2 1 2 2 1 2
故C错误；
D．开关闭合后，如果电压表示数为电源电压，可能是灯泡L 短路，也可能是灯泡L 断路，故D错误。故
2 1
选B。

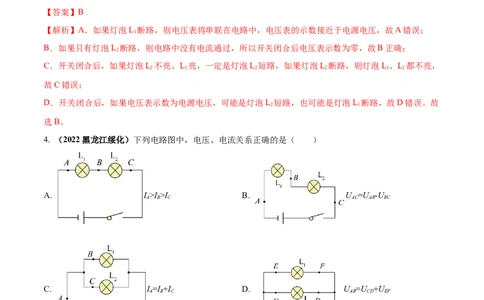

4. （2022黑龙江绥化）下列电路图中，电压、电流关系正确的是（ ）
A. I >I >I B. U =U -U
A B C AC AB BC
C. I =I +I D. U =U +U
A B C AB CD EF
【答案】C
【解析】A．串联电路中电流处处相等，即I =I =I
A B C
故A错误；
B．串联电路中电源电压等于各用电器电压之和，即U =U +U
AC AB BC
故B错误；C．并联电路中干路电流等于各支路电流之和，即I =I +I
A B C
故C正确；
D．并联电路中电源电压等于各支路电压，即U =U =U
AB CD EF
故D错误。故选C。

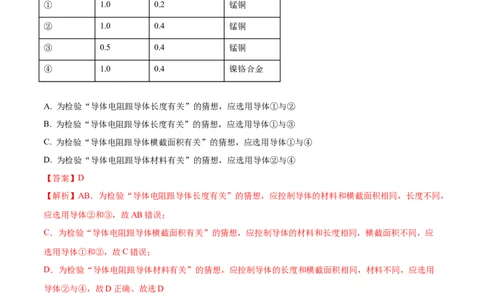

5. （2022湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（
）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【答案】D
【解析】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，
应选用导体②和③，故AB错误；
C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应
选用导体①和②，故C错误；
D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用
导体②与④，故D正确、故选D 。
6. （2022广西百色）如图所示电路，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示
1 2 1 2
数。下列关于电路的分析不正确的是（ ）A. 灯L 与灯L 并联
1 2
B. 电压表测量灯L 两端的电压
1
C. 只断开开关S，灯L 正常发光
1 2
D. 电流表测量电路总电流
【答案】D
【解析】A．由图可知，闭合开关S、S，灯L 与灯L 并联，故A正确，不符合题意；
1 2 1 2
B．由图可知，电压表并联在灯泡L 两端，所以电压表测量灯L 两端的电压，故B正确，不符合题意；
1 1
C．由图可知，闭合开关S、S，灯L 与灯L 并联，两灯独立工作互不干扰，所以若只断开开关S，灯泡
1 2 1 2 1
L 不受影响，将会正常发光，故C正确，不符合题意；
2
D．由图可知，电流表与灯泡L 串联，所以电流表测的是通过灯L 的电流，故D错误，符合题意。
2 2

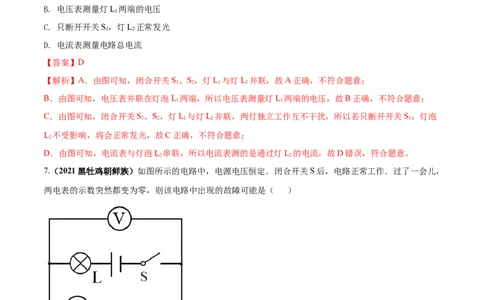

7.（2021黑牡鸡朝鲜族）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，
两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯L断路 D. 灯L短路
【答案】C
【解析】A．当电阻R断路时，电流表示数为零，而电压表示数等于电源电压，所以A错，不符合题意；
B．当电阻R短路时，电流表示数不为零，电压表示数为零，所以B错，不符合题意；
C．当灯L断路时，电路处于断路状态，所以两个电表的示数都为零，所以C正确，符合题意；D．当灯L短路时，两电表示数均不为零，所以D错，不符合题意．
8．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是
（ ）
A. B. C. D.
【答案】A
【解析】A.图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B.同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C.同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D.滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
9．在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 两端的电压。
1 2 1
以下做法正确的是（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果
将电流表与被测电路并联，则会造成被测用电器短路。
由图可知，a表跟灯泡L 并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测
1
量电路中的电流，电压表测量L 两端的电压。
1
10.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示
数，电压表示数为0V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路C．滑动变阻器断路 D．电压表断路
【答案】D
【解析】常见电路故障有断路与短路，分析清楚电路结构，根据故障现象分析故障原因。
由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；
（1）若开关接触不良，电路处于断路状态，这时小灯泡始终不亮，电流表没有示数。与题中给出条件不
符合，所以电路发生的故障不可能是A选项；
（2）电流表断路，灯泡不亮，电流表没有示数。所以电路发生的故障不可能是B选项；
（3）滑动变阻器断路，灯泡不亮，电流表没有示数。所以电路发生的故障不可能是,C选项；
（4）若电压表断路，闭合开关，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，电压表示数为
0V。所以电路发生的故障就是电压表断路。
二、填空题（每空1分，共15分）
1. （2022江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，
用水果电池给电路供电时，将_______能转化为电能。
【答案】 铁 化学
【解析】由图可知，电压表3V的接线柱接在了铜片上，“－”接线柱接在了铁片上，由此可知，铁片为
水果电池的负极；用水果电池给电路供电时，水果电池的化学能转化为电能。
2. （2022江苏徐州）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A 的示
1
数为0.2A灯泡L、L 的连接方式是______联，灯泡L 两端的电压为______V，通过灯泡L 的电流为
1 2 1 2
_____A。【答案】 并 3 0.1
【解析】由电路图可知，灯泡L、L 并列的接在电路两点间，所以L、L 的连接方式是并联。
1 2 1 2
根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电压为3V。
1 2 1
由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流特点可知，通过灯
1 1
泡L 的电流为
2
I=I-I=0.3A-0.2A=0.1A
2 1
3.如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L 两端的电压为__________V；
2
若断开开关，电压表示数将__________（选填 “变大”“变小”或“不变”）。
【答案】 (1)1 (2)变大
【解析】（1）由电路图知，当S闭合后，两灯串联，电压表测的是灯 两端的电压，故灯 两端的电压
为1V。（2）断开开关后，电压表测电源电压，此时示数为3V，故电压表示数将变大。
4.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水
电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．
【答案】负；0.6．
【解析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出
电压表的示数．
根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V．
5.两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能
工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用 （选
填“导线”或“电压表”）检测更好些，理由是 ．
【答案】电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡【解析】选择器材接入电路判断用电器故障时，应该使接入的器材和原电路安全，不能造成短路．要检验
灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选择导线，可能会造成另一灯泡两端电压过高，
从而烧坏灯泡．所以不能选择导线，用电压表更好．
6.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别
1 2
为 V和 V．
【答案】4.8；1.2．
【解析】本题重点考查了电压表的读数方法，串联电路的电压关系
因为电阻R 和R 串联，而电压表V 测量的是电源电压，电压表V 测量的是R 电压，所以电压表V 的示数
1 2 1 2 2 1
比电压表V 的示数大；故电压表V 选的是0﹣15V的量程分度值为0.5V，根据指针位置，电压表读数为
2 1
6V；电压表V 选的是0﹣3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V；
2
根据串联电路的电压关系U=U﹣U=6V﹣1.2V=4.8V．
1 2
7.如图所示电路中，电电压为3V，R和R阻值相等.若断开S 闭合S、S，两电阻的连接方式为______(选
1 2 2 1 3
填“串联或并联”)，若断开S、S，闭合S，此时电压表示数为_______V
1 3 2
【答案】 (1)并联 (2)1.5
【解析】若断开S 闭合S 、S ，则R和R并列连接在电源两端，即为并联；若断开S 、S ，闭合S ，R和
2 1 3 1 2 1 3 2 1
R 依次连接即为串联，电压表测R两端的电压；由于R和R 阻值相等，根据串联电路的分压特点知道，
2 1 1 2
电压表示数是： .
三、作图题（每题4分，共16分）
1. （2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电
键闭合时两灯均能发光，且两电表的示数均不为零。【答案】如图所示。
或 或
【解析】1、如果两灯串联，则电流从电源正极出发，分别经过开关、已有的灯泡以及另一个灯泡回到电
源负极，因此最上面〇中为灯泡，另外两个〇内为电压表；
2、如果两灯并联，一种情况为电流表测电路中一个小灯的电流，电压表测电源并联电路两端电压；另一
种情况为电流表测干路中的电流，电压表仍然测量并联电路两端电压。
如下图所示
或 或
2.（2021贵州安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L、L 串联，
1 2
电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1
【答案】如图所示。的
【解析】由题意知，灯L 、L 串联，所以将灯L 、L 首尾连接，电压表测灯L 两端 电压,所以电压表与
1 2 1 2 1
L 并联.
1
3.请将图中的器材连线完整．要求：两灯串联，电压表只测L 灯两端的电压．
1
【答案】如图所示。
【解析】为了连线清晰，首先把两灯串联，然后和开关、电源连接起来。再把电压表和灯泡并联，注意电
源、电压表正负接线柱。

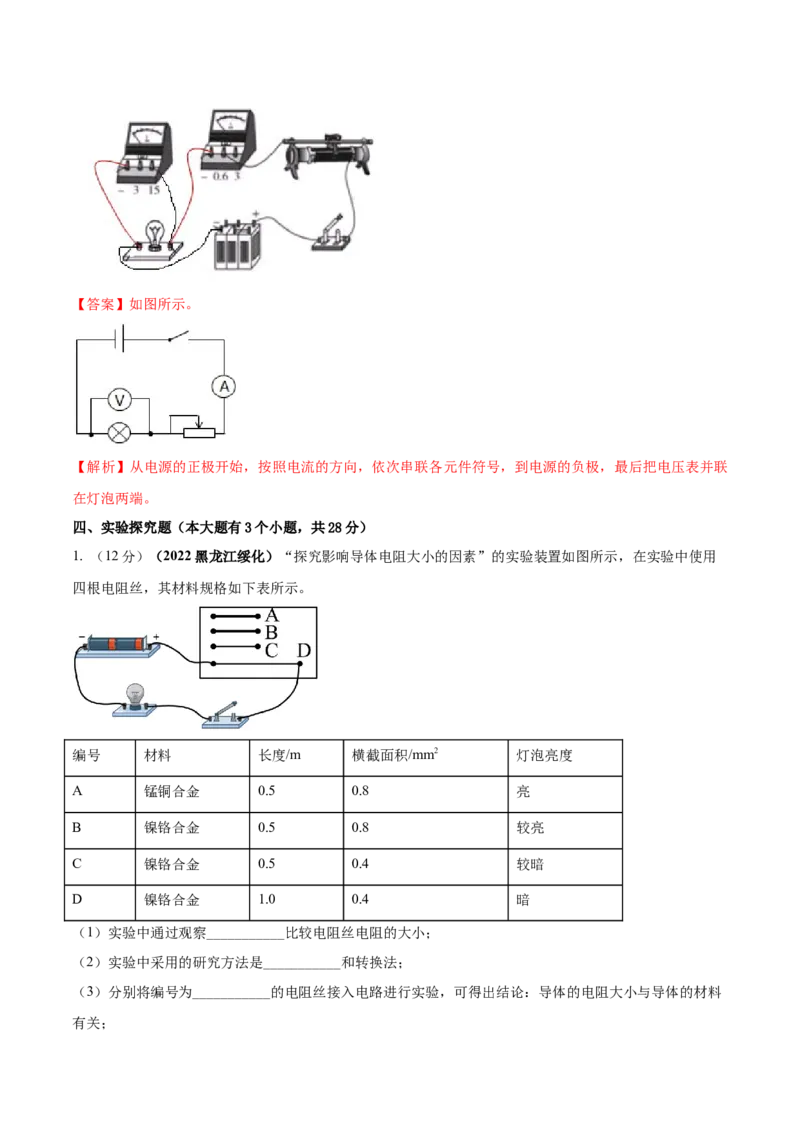

4. 根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。【答案】如图所示。
【解析】从电源的正极开始，按照电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联
在灯泡两端。
四、实验探究题（本大题有3个小题，共28分）
1. （12分）（2022黑龙江绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用
四根电阻丝，其材料规格如下表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料
有关；的
（4）分别将编号为B、C 电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的
工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成
实验。
【答案】 （1）小灯泡亮度 （2）控制变量法 （3）A、B （4）横截面积 （5） C （6） 电流表
【解析】（1）在实验中，电阻的大小是通过观察灯泡的亮度来体现的，灯泡的亮度越暗，说明电阻越大。
（2）导体电阻的大小与导体的材料、长度、横截面积及温度有关，因此要研究电阻大小与每一个因素的
具体关系时，要用到控制变量法；通过观察灯泡的亮度来体现电阻的大小，这是用到转换法，故本实验中
采用的研究方法有控制变量法和转换法。
（3）电阻大小若不考虑温度的前提下，要研究导体的电阻大小与导体的材料有关，就要使导体的长度和
横截面积保持不变，故选用编号A、B。
（4）编号B、C两根电阻丝，材料、长度都相同，横截面积不同，将电阻丝分别接入电路中，灯泡的发光
情况不同，故可以得出结论：导体的电阻大小与导体的横截面积有关。
（5）编号C、D两根电阻丝，材料、横截面积都相同，长度不同，把他们分别接入电路中，灯泡的发光情
况不同，且接编号D的电阻丝比接编号C的电阻丝，灯泡发光情况要暗，相当于改变电阻丝接入电路中的
长度来改变接入电路中电阻的大小，与滑动变阻器的工作原理相同，故AB不符合题意，C符合题意。
故选C。
（6）更换电阻丝后，小灯泡的亮度不明显，说明电阻丝的电阻太大，流过小灯泡的电流太小，为了完成
实验可以用电流表代替小灯泡。通过观察电流表示数的大小，来判断接入电路中电阻丝阻值的大小。

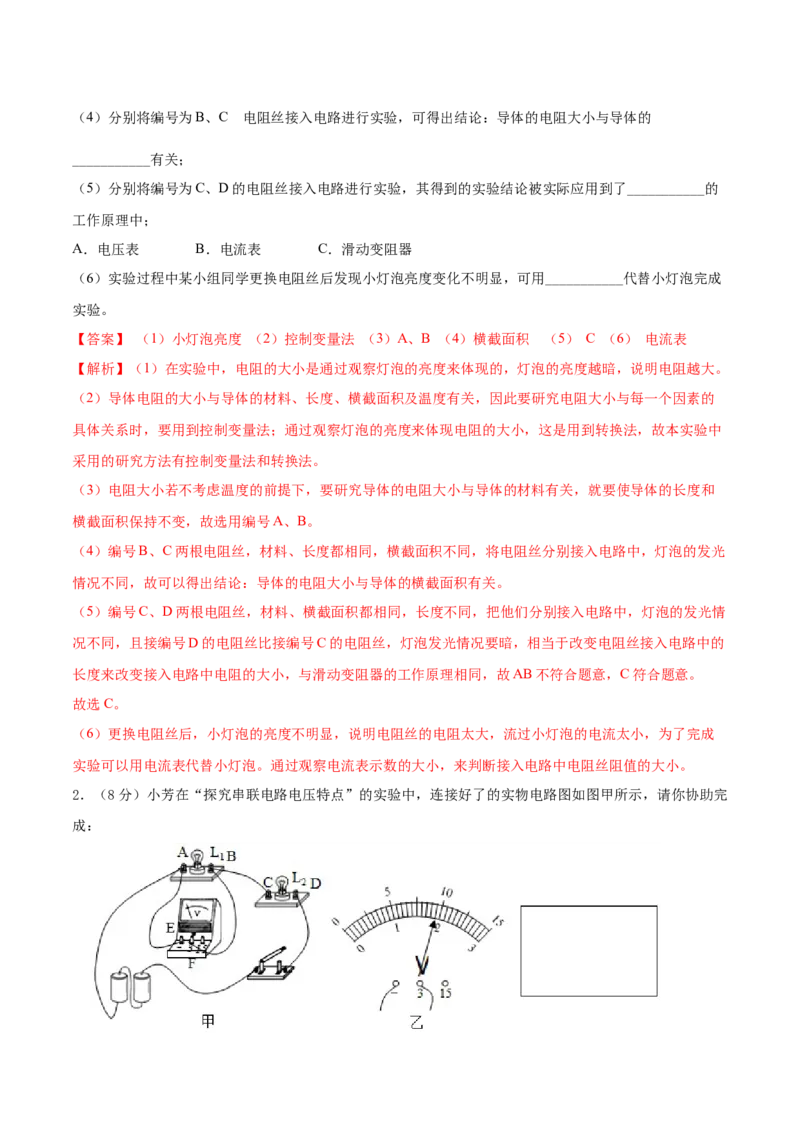

2．（8分）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完
成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L、L。
1 2
（2）在某次测量时，电压表的示数如图乙所示，此时灯L 两端的电压为 V。
1
（3）闭合开关后，小芳发现L 、L 均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是
1 2
L 发生了 （选填“短路”或“断路”）。
1
（4）排除故障后，小芳在测量了灯L 两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线
1
柱上，测量灯L 两端的电压，这一做法会造成 。
2
【答案】（1）见解析图；（2）1.9；（3）断路；（4）电压表的正负接线柱接反。
【解答】解：（1）由实物图分析可知，两盏灯串联，开关控制整个电路，电压表测量灯泡 L 两端电压，
1
画出相应的电路图如下：
（2）由图甲可知，电源由2节干电池串联组成，则电源电压大约 3V，因此图乙电压表选用的是小量程，
其分度值是0.1V，此时电压表的示数是1.9V。
（3）闭合开关S后，灯L、L 均不发光，说明电路中可能有断路故障，而电压表的示数大小接近电源电压
1 2
3V，说明此时电压表的正负接线柱与电源两极相连，故灯L 发生断路。
1
（4）如图，如果将AE导线的A端松开，接到D接线柱上来测量灯L 两端的电压，这样电流从电压表的
2
“﹣”接线柱流入，从“+”接线柱流出了，即会造成电压表的正负接线柱接反。
3.（8分）“探究串联电路的电压关系”的实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义， L、 L 应该选择 （选填“相同”或“不同”）的小灯
1 2
泡。（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他
应该 。
（3）测出L 两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太
1
麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答： 。
（4）测量完成后，进行小组交流讨论。下表选录了四个小组的数据，你认为这些数据是否合理，请说明
理由。答： 。
实验 L 两端电 L 两端电 串联总电
1 2
小组 压/V 压/V 压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
【答案】（1）不相同（2）换用小量程，重做实验（3）错误（或不正确）（4）因为实验存在误差，所以
四组数据都合理
【解析】（1）两灯泡串联，要实相同的灯泡，两端电压相同，串联总电压等于一个灯泡两端电压的2倍。
选择不同的灯泡，得出的结论是总电压等于两个灯泡两端电压之和，这样的结论有普遍意义。（2）电压
表有两个量程，在灯泡两端电压不超过量程时，可以换用另一个小量程做实验，这样指针偏转明显，便于
读数，结果更准确。（3）电压表接入电路中，必须让它的正接线柱与电源正极方向相接，负接线柱与电
源负极方向相接。（4）实验中测量的数据都是有误差的，只要电路正确、操作正确，按照要求真确读数，
测量结果都是合理的。
五、综合计算题（共11分）
1.（4分）电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压
的大小。
【答案】2V或者10V。
【解析】需要讨论电压表哪两个接线柱接入电路。
当0—3两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为2V。
当0—15两个接线柱接入电路电阻两端时，电阻两端电压读数根据表盘下端刻度读取，为10V。2.（7分）如图所示电路，三个电阻的阻值都为R，当开关S闭合时，电流表A、A、A 的读数分别是I、
0 1 2 3 1
I、I，试求它们三者的比。
2 3
【答案】I：I：I=1:2:3
1 2 3
【解析】三个相同电阻并联，电压相等，各个支路流经电流相等。
I=I+I=2I
2 1 1 1
I=I+I=I+2I=3I
3 1 2 1 1 1
所以I：I：I= I：2I：3I= 1:2:3
1 2 3 1 1 1
