专题 32 电压电阻
【考点分析】
章节 考点 考试题型 难易度
电压 选择题、填空题 ★
串并联电路的电压规律 选择题、填空题、实验题 ★★
电压电阻
电阻 选择题、填空题、实验题 ★★★
变阻器 选择题、填空题、实验题 ★★
【知识点总结+例题讲解】
一、电压：

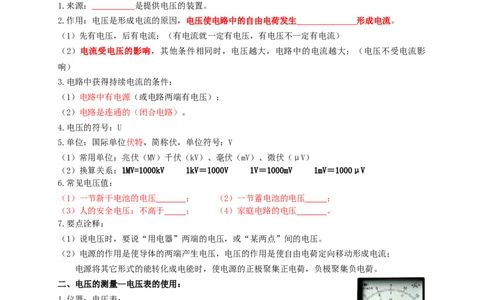

1.来源： 是提供电压的装置。
2.作用：电压是形成电流的原因，电压使电路中的自由电荷发生 形成电流。
（1）先有电压，后有电流；（有电流就一定有电压，有电压不一定有电流）
（2）电流受电压的影响，其他条件相同时，电压越大，电路中的电流越大；（电压不受电流影
响）
3.电路中获得持续电流的条件：
（1）电路中有电源（或电路两端有电压）；
（2）电路是连通的（闭合电路）。
4.电压的符号：U
5.单位：国际单位伏特，简称伏，单位符号：V
（1）常用单位：兆伏（MV）千伏（kV）、毫伏（mV）、微伏（μV）
（2）换算关系：1MV=1000kV 1kV＝1000V 1V＝1000mV 1mV＝1000μV
6.常见电压值：
（1）一节新干电池的电压 ； （2）一节蓄电池的电压 ；
（3）人的安全电压：不高于 ； （4）家庭电路的电压 。
7.要点诠释：
（1）说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
（2）电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流；
电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
二、电压的测量--电压表的使用：
1.仪器：电压表；
2.符号：
3.使用规则：“两要、一不”；
（1）电压表的 内阻 很大，相当于 ，所以，电压表要 在电路中。
（2）应该使标有“+”号的接线柱靠近电源的正极，另一个接线柱靠近电源的负极。
（3）被测电压不要超过电压表的最大量程。
4.读数：读数时，看清接线柱上标的量程，每大格、每小格电压值。
【例题1】关于电压，下列说法中不正确的是（ ）
A．电压是电路中形成电流的原因 B．只要电路两端有电压，电路中就一定有电
流C．电路中有电流时，电路两端就一定有电压 D．电源是提供电压的装置
【变式1】关于电流和电压，下列说法正确的是（ ）
A．只有自由电子定向移动才能形成电流 B．电路两端有电压，电路中就一定有电
流
C．电压使自由电荷发生定向移动形成电流 D．只有36V的电压对人体才是安全的
【例题2】要用电压表来测量灯L 两端电压，下列四幅图中接法正确的是（ ）
1

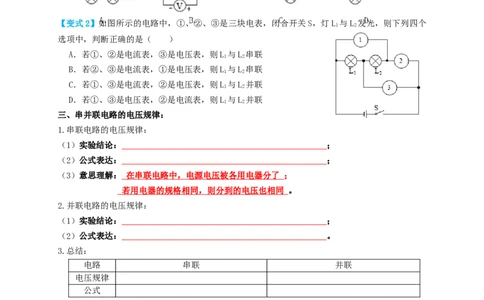

【变式2】如图所示的电路中，①、②、③是三块电表，闭合开关S，灯L 与L 发光，则下列四个
1 2
选项中，判断正确的是（ ）
A．若①、②是电流表，③是电压表，则L 与L 串联
1 2
B．若②、③是电流表，①是电压表，则L 与L 串联
1 2
C．若①、③是电流表，②是电压表，则L 与L 并联
1 2
D．若①、③是电压表，②是电流表，则L 与L 并联
1 2
三、串并联电路的电压规律：
1.串联电路的电压规律：
（1）实验结论： ；
（2）公式表达： ；
（3）意思理解： 在串联电路中，电源电压被各用电器分了 ；
若用电器的规格相同，则分到的电压也相同 。
2.并联电路的电压规律：
（1）实验结论： ；
（2）公式表达： 。
3.总结：
电路 串联 并联
电压规律
公式
【例题3】如图所示，开关S断开时，电压表的示数为3V；若闭合开关S后，电压表的示数是
1.8V，则L 两端的电压是（ ）
2
A．4.8V
B．1.8V
C．3V
D．1.2V
【变式3】如图所示的电路中，闭合开关，电压表V 的示数是6V，电压表V 的示数为8V，若电源
1 2
电压为12V，则灯L 两端的电压为（ ）
2
A．2V
B．4VC．6V
D．8V
【例题4】两个电阻R 和R 并联在电路中，通过电阻R 和R 的电流之比I ：I ＝4：3，则电阻R 和
1 2 1 2 1 2 1
R 的两端电压之比为（ ）
2
A．4：9 B．1：1 C．3：2 D．2：3
【变式4】某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验
数据记录表格如下，你认为以下观点最合理的是（ ）
L 两端电压U/V L 两端电压U/V 电源两端电压U/V
1 1 2 2
2.5 2.4 2.5
A．小红看到课本上写着“并联电路各支路两端电压相等”，
认为实验数据一定是错误的，建议重新做一次
B．小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C．小刚认为灯两端电压不同是因为两盏灯规格不同造成的
D．小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验

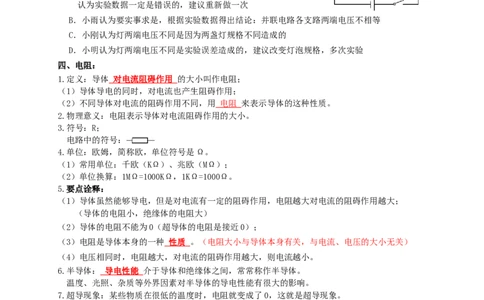

四、电阻：
1.定义：导体 对电流阻碍作用 的大小叫作电阻；
（1）导体导电的同时，对电流也产生阻碍作用；
（2）不同导体对电流的阻碍作用不同，用 电阻 来表示导体的这种性质。
2.物理意义：电阻表示导体对电流阻碍作用的大小。
3.符号：R；
电路中的符号：
4.单位：欧姆，简称欧，单位符号是Ω。
（1）常用单位：千欧（KΩ）、兆欧（MΩ）；
（2）单位换算：1MΩ=1000KΩ，1KΩ=1000Ω。
5.要点诠释：
（1）导体虽然能够导电，但是对电流有一定的阻碍作用，电阻越大对电流的阻碍作用越大；
（导体的电阻小，绝缘体的电阻大）
（2）导体的电阻不能为0（超导体的电阻是接近0）；
（3）电阻是导体本身的一种 性质 。（电阻大小与导体本身有关，与电流、电压的大小无关）
（4）电压相同时，电阻越大，对电流的阻碍作用越大，则电流越小。
6.半导体： 导电性能 介于导体和绝缘体之间，常常称作半导体。
温度、光照、杂质等外界因素对半导体的导电性能有很大的影响。
7.超导现象：某些物质在很低的温度时，电阻就变成了0，这就是超导现象。
（1）实际上电阻不为0，只是很接近0；
（2）如果把超导现象应用于实际，会给人类带来很大的好处（磁悬浮列车）。
8.电阻的影响因素：
（1）实验方法：
① 转换法 ：观察电流表的示数，通过电路中的电流大小来比较导体的电阻大小；
② 控制变量法 ：
（2）结论：导体的电阻是导体本身的一种性质，
它的大小决定于导体的 材料 、 长度 、 横截面积 、及 温度 等因素有关。
①同种材料，横截面积相同时，导体的长度越长，导体的电阻越大；
②同种材料，长度相同时，导体的横截面积（粗细）越大，导体的电阻越小；
③长度和横截面积相同时，不同材料的导体，电阻不相同；
（3）其他情况：①一般金属导体的电阻是随着温度的升高而 增大 ；
②而有些导体电阻，如铅笔芯（石墨），其电阻是随着温度的升高而减小；
③在温度变化不大时，一般不考虑温度对电阻的影响。
【例题5】关于导体的电阻，下列说法中正确的是（ ）
A．导体不接入电路时导体的电阻为零
B．粗导线的电阻比细导线的电阻小
C．通过导体的电流越小，电阻越大
D．粗细、长度都相同的铜丝与铁丝相比较，铁丝的电阻较大
【变式5】下列关于电压、电流和电阻，说法正确的是（ ）
A．一般情况下，导体都有阻碍电荷定向移动的性质
B．导体导电，发生定向移动的一定是自由电子
C．只要有电源，电路两端就会有电压，电路中就会形成持续的电流
D．通过导体的电流为零，则该导体的电阻也为零

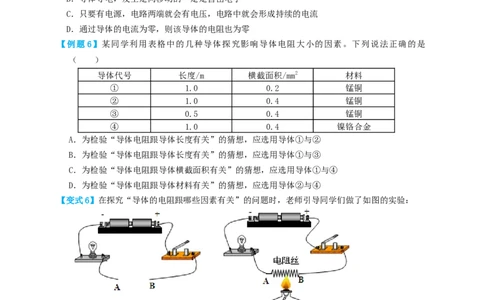

【例题 6】某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是
（ ）
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
【变式6】在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如图的实验：
（1）猜想：导体电阻可能与导体 、横截面积、 、 有关。
（2）实验时，同学们用图甲所示的实验装置分别把 a、b、c、d四根金属丝接入电路A、B两点
之间，探究情况如表：
序号 材料 长度/m 横截面积/mm2 灯泡亮度
a 铜丝 1 1 较亮
b 镍铬合金丝 1 0.5 最暗
c 铜丝 1 0.5 较暗
d 铜丝 0.5 1 最亮
选用 两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：材料、长度 时，导体的横截面积 ，电阻 。
（3）如图乙的实验，可探究导体电阻与 的关系。
五、滑动变阻器：
1.概念：变阻器是可以调节 电阻大小 的装置，接在电路中能调整电流的大小；
一般的变阻器用电阻较大的导线（电阻线）和可以改变接触点以调节电阻线有效长度的装置构成。
3.电路符号： 或者
4.结构示意图：
5.变阻原理： 通过改变接入电路中的电阻丝的长度来改变电阻 。
6.铭牌：某滑动变阻器标有“50Ω 1.5A”字样；
（1）50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。
（2）1.5A表示滑动变阻器允许通过的最大电流为1.5A。
7.连接方式：“一上一下”，闭合开关前滑动变阻器的阻值滑到 最大处 。
8.作用：通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；
（1） 改变用电器两端的电压 （分压）；
（2） 保护电路 （限流）。
9.电阻箱（旋盘式电阻箱）：
（1）变阻原理：转动旋盘，可以得到 0 ～ 9999Ω 之间的任意阻值。
（2）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。
10.滑动变阻器和电阻箱的区别：
（1）滑动变阻器能够逐渐改变连入电路的电阻，但不能表示连入电路的阻值；
（2）变阻箱能表示出连入电路的阻值，但不能够逐渐改变连入电路的电阻。
【例题7】某滑动变阻器上标有“20Ω1A”的字样，其中20Ω表示 ；如图所示中，
闭合开关前，变阻器滑片P应滑到 位置。（选填“最左端”、“最右端”或“中间”）
【变式7】图甲为某可调亮度的台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接
线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。转动旋钮，滑片在弧形电阻丝上同向
滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将a、b接入电路，逆时针转动旋钮时灯泡变暗跟踪训练
1．电动自行车不能用低价劣质锂电池，电动自行车的蓄电池最大输出电压最接近（ ）
A．380V B．220V C．48V D．2V
2．下列关于说法正确的是（ ）
A．电路中有电压一定有电荷的定向移动
B．电路中有持续电流，两端不一定有电压
C．电压是电路中形成电流的原因，能推动电荷的定向移动
D．绝缘体不容易导电，是因为绝缘体内没有电子
3．关于电流表和电压表的使用，下列说法错误的是（ ）
A．电流表与被测用电器串联，电压表与被测用电器并联
B．电流都要从两个表的“+”接线柱流进，从“﹣”接线柱流出
C．电流表和电压表都不能直接接在电源两极
D．测量时，被测量的值都不能超过两个表所选的量程
4．如图所示，下列说法正确的是（ ）
A．断开开关 S，若甲、乙都是电压表，则两灯都发光
B．断开开关 S，若甲、乙都是电流表，则两灯都不发光
C．闭合开关 S，若甲、乙都是电压表，则两灯都发光
D．闭合开关 S，若甲、乙都是电流表，则两灯都发光
5．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是（ ）
A．两灯泡并联
B．电流表 A 测通过 L 的电流，电压表 V 测L 两端的电压
1 1 2 2
C．电流表 A 测干路电流，电流表 A 测通过 L 的电流
1 2 2
D．电压表 V 测 L 两端的电压，电压表 V 测电路总电压，电压表V 测 L 两端的电压
1 1 2 3 2
6．如图所示，当开关S 断开，S 接通时，电压表读数为4V，当开关S 接通，S 断开时，电压表的
1 2 1 2示数为1.9V。那么，当S、S 均断开时，小灯泡L 和L 两端的电压分别为（ ）
1 2 1 2
A．1.9V、4V
B．2.1V、1.9V
C．4V、5.9V
D．4V、1.9V
7．如图（a）所示电路中，闭合开关后，两个电压表指针偏转均如图（b）所示，电阻丝R 和R 为
1 2
发热类用电器，则电阻R 和R 两端的电压分别为（ ）
1 2
A．1.4V 7V B．1.4V 5.6V
C．7V 1.4V D．5.6V 1.4V
8．下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．导体中的电流与电压、电阻无关
C．电阻大的电路中电流一定小
D．导体中的电阻与电流、电压无关
9．现有四段导线，甲、乙、丙都是铜丝，丁是镍铬合金丝，甲与乙等粗而甲较长，乙与丙等长而
丙较粗，甲与丁等长且等粗。关于它们的电阻，下列判断中正确的是（ ）
A．甲的电阻最大 B．乙的电阻最大
C．丙的电阻最小 D．丁的电阻最小
10．如图所示，关于灯泡变亮的说法中正确的是（ ）
A．M连E接线柱，闭合开关，滑动变阻器滑片向右移
B．M连F接线柱，闭合开关，滑动变阻器滑片向右移
C．M连E接线柱，闭合开关，滑动变阻器滑片向左移
D．M连F接线柱，闭合开关，滑动变阻器滑片向左移
11．如图甲所示，当闭合开关S，电器正常工作，电压表V 、V 的指针位置完全一样，如图乙所示，
1 2
则L 两端电压为 V，L 两端电压为 V。
1 212．如图所示是旋钮式电阻箱的外形和内部结构，它由九个1000Ω、九个100Ω、九个10Ω和九
个1Ω的电阻组成，箱面上的四个旋钮对应的倍率分别是×1000、×100、×10、×1，使用时将
两个接线柱接在电路中，只要调节这四个旋钮，便可以得到 范围内的任何整数
电阻值。如图所示电阻箱接入的总电阻为 。
13．在图所示的电路的〇里适当的电表符号，使之成为正确的电路。
14．在“探究串联电路的电压规律”的实验中，小涵同学设计了如图所示的电路。
（1）在连接电路时，开关应该处于 （填“闭合”或“断开”）状态；
（2）按照图甲所示的电路图，以笔画线代替导线，完成图乙的电路连接；
（3）连好电路闭合开关后，她发现两只灯泡都不亮，且电压表的示数为 0，若只有L 或L 中的
1 2
一处发生故障，则故障是 （填“L 断路”“L 短路”“L 断路”或“L 短路”）；
1 1 2 2
（4）排除故障后，小涵选用 （选填“相同”或“不同”）规格的灯泡，完成了三次实验，
并记录了数据。分析下表中的数据，可得出的结论为：串联电路中电源两端电压 各
用电器两端电压之和。
实验次数 L 两端的电压U/V L 两端的电压U/V L、L 两端的总电压U/V
1 1 2 2 1 2
1 1.3 1.5 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
15．“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规
格如表所示。编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 和转换法。
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
材料有关。
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
有关。
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了
的工作原理中。
A.电压表 B.电流表 C.滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡
完成实验。
真题过关
一、选择题（共10小题）：
1．（2022•株洲）电热丝通常用镍铬合金或铁铬铝合金等材料制作，从导电性能看，电热丝属于（
）
A．绝缘体 B．超导体 C．半导体 D．导体
2．（2022•浙江）导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电
池提供的这种推动作用，那么高度差表示的量是（ ）A．电流 B．电阻 C．电压 D．电功
3．（2022•玉林）如图所示，电源电压为3V，电压表示数为2V，则灯泡L 两端的电压为（ ）
2
A．5V B．3V C．2V D．1V
4．（2022•黑龙江）请你仔细观察并分析电路图，下列说法正确的是（ ）
A．两灯串联，两电压表示数相同
B．两灯并联，两电压表示数不同
C．两灯串联，两电压表示数不同
D．两灯并联，两电压表示数相同
5．（2022•湘西州）铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与
铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极 B．这个电池的电压为6V
C．这个电池的电压为3V D．这个电池的电压为0.6V
6．（2022•烟台）如图所示，电源电压不变，闭合开关S，电压表V 的示数为6V，电压表V 的示数
1 2
为2V。下列说法中正确的是（ ）
A．L 两端电压为2V
1
B．电源两端电压为4V
C．断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D．断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2
7．（2022•青岛）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端
夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A．长度 B．横截面积 C．电流 D．电压
8．（2022•内江）如图所示，给出了滑动变阻器四种接入电路的结构示意图。其中，当滑片 P向左
滑动时，使连入电路中的电阻变大的接法是（ ）9．（2022•枣庄）小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。他已
选好代号为“a”的导体，他还应选用表中哪两个导体进行实验探究（ ）
导体代号 a b c d e
导体长度L/m 1.5 0.5 1.0 1.0 1.5
导体横截面积S/mm2 1.2 1.2 0.8 1.2 2.0
导体材料 镍铬 镍铬 镍铬 锰铜 镍铬
A．b、c B．c、e C．c、d D．b、e
10．（2022•武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的
是（ ）
导体代号 长度/m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
二、填空题（共3小题）：
11．（2021•贺州）如图甲所示的电路中，L 两端的电压为U ＝3.7V，L 两端的电压如图乙所示，
1 1 2
则L 两端的电压U＝ V，电源电压U＝ V。
2 2
12．（2022•襄阳）如图所示，多芯线是高压输电常用的导线，它是由多根细导线并联组成。材料、
长度相同的多芯线的电阻 （选填“大于”“小于”或“等于”）其中每一根细导线的电阻
13．（2022•资阳）根据图中提供的信息回答下列各题：
（1）如图甲所示，当人漂浮在水面上时，水对人的浮力 （选填“大于”、“等于”或“小于”）人的重力；
（2）如图乙所示，图中图线是小明绘制的某种物质凝固过程的温度﹣时间图象，则该物质是
（选填“晶体”或“非晶体”）；
（3）图丙是小明眼睛成像示意图。由图可知，小明需要配戴 （选填“凹”或“凸”）透
镜制成的眼镜来矫正视力；
（4）电阻箱是电学实验中的常用器材。如图丁所示，该电阻箱的读数为 Ω。
三、作图题（共1小题）：
14．（2022•广安）在如图所示电路的“〇”内填上适当的电表符号。要求：当开关S闭合时，电
路连接正确。
四、实验探究题（共4小题）：
15．（2022•襄阳）小阳同学设计了如图甲所示电路图探究并联电路的电压规律，请你回答下列问
题。
（1）分别测出小灯泡L、L 两端的电压及 电压，就可以分析并联电路的电压规律；
1 2
（2）当开关闭合时，电压表出现了如图乙所示情况，其原因是电压表 ；
（3）正确连接电路后，若测得L 两端电压为2.5V，则测L 两端电压是 V。
1 2
16．（2022•南通）小明在学习电阻概念的过程中，经历了以下三个探究活动。
活动一：在如图甲所示电路中的A、B两点间先后接入：铜线、铅笔芯、镍铬合金丝，通电后观
察到灯泡的亮度分别为：亮、较亮、较暗。
（1）该实验现象说明： 。活动二：小明将三个不同的导体分别接入如图乙所示电路中的M、N两点间，分别测出不同导体两
端的电压U和通过的电流I，实验结果记录在表1中。
表1
导体 导体a 导体b 导体c
实验次 1 2 3 4 5 6 7 8 9
数
电压/V 2 4 6 1 2 3 4 6 8
电流/A 0.2 0.4 0.6 0.2 0.4 0.6 0.2 0.3 0.4
（2）①请用笔画线代替导线把图乙电路连接完整，要求当滑片P向左滑动时，变阻器接入电路
的电阻变大。
②分析表1数据，可知，同一导体， ；不同导体， 。
可见， 反映了导体本身的一种性质，物理学上把导体的这
种性质定义为电阻。
活动三：利用表2中提供的导体，探究影响电阻大小的因素。
表2
导体序号 ① ② ③ ④ ⑤ ⑥
材料 镍铬 镍铬 镍铬 镍铬 锰铜 锰铜
长度/m 1 0.8 1 0.5 1 0.8
横截面积/mm2 0.5 0.8 1.8 0.5 0.5 1.2
（3）为了探究导体电阻的大小与导体的材料、长度和横截面积的关系，至少需要选择表2中的
（填导体的序号）导体作为研究对象，若仅选择导体③和⑤用来探究导体电阻的
大小与横截面积的关系，你觉得是否可行？请作出判断并说出理由： 。
（4）电阻的定义方法，反映了导体阻碍电流的物理性质。物理学上还有一些用这种方法定义的、
能反映出物质或物体某种物理性质的物理量，请列举一个： 。
17．（2022•乐山）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进
行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
编号 长度/m 横截面积/mm2 材料
A 1.0 0.2 锰铜
B 1.0 0.4 锰铜
C 1.0 0.6 锰铜
D 0.5 0.4 锰铜
E 1.5 0.4 锰铜
F 1.0 0.6 镍铬合金G 1.0 0.6 铁
（1）图1中，将三个电阻串联是为了保证 （选填“电压”或“电流”）相等。
（2）在探究“导体电阻与横截面积的关系”时，R、R、R 分别选用A、B、C三段导体。某次读
1 2 3
数，电压表V 示数为1.5V、V 示数为0.7V，电压表V 示数如图2所示为 V。由欧姆定
1 2 3
律分析得出，电压表示数越大，导体电阻越 （选填“大”或“小”）。多次调节滑
动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越
（选填“大”或“小”）。
（3）在探究“导体电阻与长度的关系”时，选用B、 和 （填导体代号），重复上述
操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大。
（4）本实验主要运用的物理方法是 （选填“控制变量法”或“模型法”）。
18．（2022•绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电
阻丝，其材料规格如表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察 比较电阻丝电阻的大小。
（2）实验中采用的研究方法是 和转换法。
（3）分别将编号为 的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体
的材料有关。
（4）分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
有关。
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了
的工作原理中。
A.电压表 B.电流表 C.滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用 代替小灯泡
完成实验。
