2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十五单元 电路电流
专题45 电路电流单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本大题有10个小题，每小题3分，共30分）

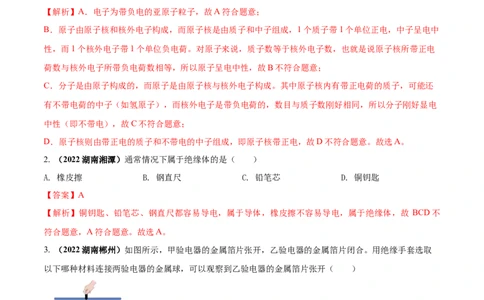

1. （2022吉林长春）下列粒子中带负电的是（ ）
A. 电子 B. 原子 C. 分子 D. 原子核
【答案】A
【解析】A．电子为带负电的亚原子粒子，故A符合题意；
B．原子由原子核和核外电子构成，而原子核是由质子和中子组成，1个质子带1个单位正电，中子呈电中
性，而1个核外电子带1个单位负电荷。对原子来说，质子数等于核外电子数，也就是说原子核所带正电
荷数与核外电子所带负电荷数相等，所以原子呈电中性，故B不符合题意；
C．分子是由原子构成的，而原子是由原子核与核外电子构成。其中原子核内有带正电荷的质子，可能还
有不带电荷的中子（如氢原子），而核外电子是带负电荷的，数目与质子数刚好相同，所以分子刚好显电
中性（即不带电），故C不符合题意；
D．原子核则由带正电的质子和不带电的中子组成，即原子核带正电，故D不符合题意。故选A。
2. （2022湖南湘潭）通常情况下属于绝缘体的是（ ）
A. 橡皮擦 B. 钢直尺 C. 铅笔芯 D. 铜钥匙
【答案】A
【解析】铜钥匙、铅笔芯、钢直尺都容易导电，属于导体，橡皮擦不容易导电，属于绝缘体，故 BCD不
符合题意，A符合题意。故选A。
3. （2022湖南郴州）如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取
以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（ ）
A. 干木条 B. 橡胶棒 C. 玻璃棒 D. 石墨棒
【答案】D
【解析】验电器甲金属箔张开，说明甲带电。连接两验电器 的金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒
是导体，故ABC不符合题意，D符合题意。故选D。
4. （2022湖北恩施州）小明断开客厅的灯后，到书房去闭合书房的灯进行学习，这两盏灯的连接方式（
）
A. 一定并联 B. 一定串联
C. 可能串联 D. 无法判断
【答案】A
【解析】串联开关控制整个电路，而并联开关只控制所在支路的电路。小明断开客厅的灯后，到书房去闭
合书房的灯进行学习，证明两个开关各控制各自支路的线路，才能相互不影响，故A符合题意。故选A。

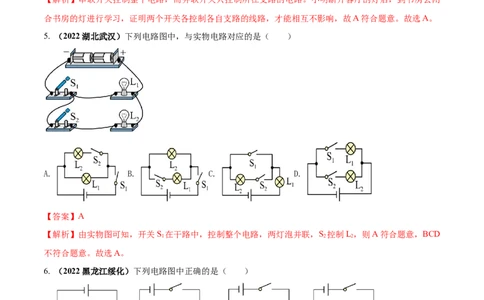

5. （2022湖北武汉）下列电路图中，与实物电路对应的是（ ）
A. B. C. D.
【答案】A
【解析】由实物图可知，开关S 在干路中，控制整个电路，两灯泡并联，S 控制L，则A符合题意，BCD
1 2 2
不符合题意。故选A。
6. （2022黑龙江绥化）下列电路图中正确的是（ ）
A. B. C. D.
【答案】B
【解析】电路的基本组成：电源、开关、用电器、导线。A没开关，闭合开关后C会短路，D开路，B正
确。故选B。

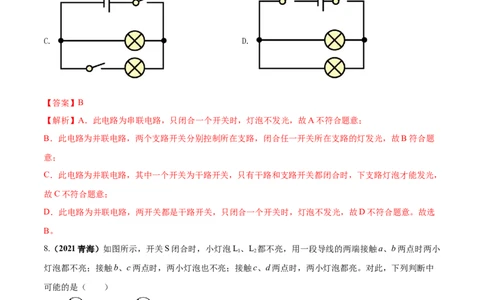

7. （2022江苏无锡）某班举办知识竞赛，需要制作一台选答器模型，要求如下：一个问题有两个可供选择的答案，选择哪一个答案就闭合哪一个开关，使对应的灯发光。下列电路中符合设计要求的是（ ）
A. B.
C. D.
【答案】B
【解析】A．此电路为串联电路，只闭合一个开关时，灯泡不发光，故A不符合题意；
B．此电路为并联电路，两个支路开关分别控制所在支路，闭合任一开关所在支路的灯发光，故B符合题
意；
C．此电路为并联电路，其中一个开关为干路开关，只有干路和支路开关都闭合时，下支路灯泡才能发光，
故C不符合题意；
D．此电路为并联电路，两开关都是干路开关，只闭合一个开关时，灯泡不发光，故D不符合题意。故选
B。
8.（2021青海）如图所示，开关S闭合时，小灯泡L、L 都不亮，用一段导线的两端接触a、b两点时两小
1 2
灯泡都不亮；接触b、c两点时，两小灯泡也不亮；接触c、d两点时，两小灯泡都亮。对此，下列判断中
可能的是（ ）
A. 小灯泡L 断路 B. 小灯泡L 断路
1 2
C. 开关S断路 D. 小灯泡L 短路
2
【答案】C【解析】由电路图可知，两灯泡并联，闭合开关S时，小灯泡L 、L 都不亮，说明两灯泡都发生了短路或
1 2
者电路某处发生了断路。假设该电路中两灯泡都被短路，则电源短路，接触c、d两点时，两小灯泡也不会
亮，故假设不成立。所以电路只能是某处存在断路，用一段导线的两端接触a、b两点时两小灯泡都不亮，
说明在ab之外存在断路；接触b、c两点时，两小灯泡也不亮，说明在bc之外存在断路；接触c、d两点时，
两小灯泡都亮，说明在cd之间存在断路。
9．（2021内蒙古通辽）小强把台灯的插头插在插座上，插座上有一个开关S 和一个指示灯L ，台灯开关
1 1
和灯泡分别用S 、L 表示，当只闭合S 时，台灯不发光，当只闭合S 时，指示灯发光，再闭合S 时，台灯
2 2 2 1 2
发光。下列设计的电路符合要求的是（ ）
A． B． C． D．
【答案】D
【解析】由题意可知，当只闭合S 时台灯不发光，当闭合S 时指示灯发光，再闭合S 时台灯发光，如果指
2 1 2
示灯损坏，S 和S 都闭合时台灯也能发光，说明指示灯和台灯可以独立工作、互不影响即为并联，且 S 位
1 2 1
于干路，S 位于L 支路，据此分析选项得出答案。
2 2
A．由电路图可知，当闭合S 时，电路断路，指示灯不发光，故A不符合题意；
1
B．由电路图可知，当只闭合S 时，电路为台灯L 的简单电路，台灯能发光，故B不符合题意；
2 2
C．由电路图可知，当只闭合S 时，指示灯L 和台灯L 串联，两者均发光，故C不符合题意；
2 1 2
D．由电路图可知，只闭合S 时，电路断路，指示灯和台灯均不发光，只闭合开关S 时指示灯L 发光，再
2 1 1
闭合S 时台灯发光，S 和S 都闭合时，指示灯损坏，台灯也能发光，故D符合题意。
2 1 2
10. （2021江苏南京）如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源
“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，
则可能是（ ）
A. 电源没电 B. 开关断路C. 灯泡断路 D. 灯泡短路
【答案】B
【解析】将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，
说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故ACD不符合题意，B符
合题意。
二、填空题（每空1分，共20分）
1. （2022广西河池）液晶显示屏容易“粘”满灰尘，是因为带电体具有________轻小物体的性质；阴极
射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，这种粒子叫做________（填一种粒子的
物理名称）。
【答案】 吸引 电子
【解析】带电体具有吸引轻小物体的性质，所以，液晶显示屏容易“粘”满灰尘，是因为带静电的显示屏
能吸引轻小的灰尘。阴极射线管发出的射线是由一种从原子内部发出的带负电的粒子组成，由原子的结构
知道，这种粒子是电子。
2. （2022黑龙江绥化）将a、b、c三个轻质小球悬挂起来，相互作用情况如图所示，已知a带正电，则c
的具体带电情况是___________；用毛皮摩擦过的橡胶棒靠近a球，二者将互相___________（选填“吸
引”或“排斥”）。
【答案】 带负电或不带电 吸引
【解析】已知a带正电，a与b相互排斥，则b带正电，b和c之间相互吸引，则c可能带负电，异种电荷
相吸，或者c不带电，带电体b吸引轻小物体c。
用毛皮摩擦过的橡胶棒带负电，a带正电，异种电荷相吸，则二者将互相吸引。
3. （2022广西贵港）如图所示，用带负电的橡胶棒去接触不带电的验电器，发现验电器金属箔片张开。
验电器金属箔片张开是因为___________电荷相互排斥；橡胶棒接触验电器时，验电器金属杆中瞬间电流
方向是从___________（只选填标号：A．“金属球到金属箔片”或B．“金属箱片到金属球”）。【答案】 同种 B
【解析】用带负电的橡胶棒和不带电的验电器金属球接触，验电器金属箔片张开，这是因为金属箔片带上
同种电荷，同种电荷相互排斥。
橡胶棒接触验电器时，橡胶棒上的负电荷由金属球转到金属箔片上，由于正电荷定向移动的方向为电流方
向，所以此时的电流方向是从金属箔片到金属球，即B符合题意，A不符合题意。故选B。
4. （2022湖南益阳）如图所示电路，灯泡 、 的连接方式是___________。在闭合开关后，如果电流
表 示数为0.5A，电流表 示数为0.3A，则通过小灯泡 的电流是___________A。
【答案】 并联 0.2
【解析】由电路图可看出，电路中电流从正极流出经过开关和电流表A 后分成两条支路，一条是L，另一
1 1
条L 和A，最终一起流回负极，所以灯泡 、 的连接方式是并联。
2 2
由图，电流表A 测干路电流，即I=0.5A；电流表A 测支路L 中的电流，即通过灯L 的电流I=0.3A；由
1 2 2 2 2
并联电路的电流规律得，通过支路L 的电流为
1
I=I- I =0.5A-0.3A=0.2A
1 2
5.（2021青海）摩擦起电的实质是__________。将小球靠近与毛皮摩擦过的橡胶棒时，发现小球被排斥，
则小球带____________电荷。
【答案】 电子的转移 负
【解析】自然界中的总电荷数是守恒的，不会凭空产生也不会凭空消失。当两个物体发生摩擦时，由于不
同物体对电子的束缚能力不同，电子会发生转移，得到电子的物体带负电，失去电子的物体带正电。
与毛皮摩擦过的橡胶棒带负电，当小球靠近时被排斥，说明小球也带负电。
6.如图是在省科技馆看到的静电游戏“怒发冲冠”，这是因为人接触静电球时，人体是 （选填“导
体”或“绝缘体”），电荷通过人体传到头发上，由于头发 而使头发竖起来。请你鞋出一个绝缘体
的名称 。【答案】导体， 带同种电荷互相排斥，干木棒。
【解析】人体是导体，能够导电。同种电荷互相排斥，异种电荷互相吸引。塑料、干木棒等是绝缘体。
7.图中电流表的分度值是 A，示数是 A。
【答案】0.02，0.24。
【解析】电流表量程为0——0.6A。读数时需要观察下面刻度盘。每个大刻度代表0.2A,10等分，每个小
刻度就是分度值为0.02A。
指针指示的示数为0.2A+0.04A=0.24A
8.电路不能正常工作，电路一定发生了故障。下面是在一本用电常识书中列出的白炽灯的常见故障与检修
方法，其中“灯泡不亮”的故障现象、可能原因、检修方法如下表所示。请在空格处一栏中完成两空。
【答案】灯泡的灯丝断了。检修加固。
【解析】灯泡灯丝断了，即使能接上，也用不了多长时间，所以还是买一个新的灯泡换上；
灯泡、开关处接线松动，需要加固维修。
9．生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去
电子带上 电荷，电荷累积到一定程度极易出现放电观象，引起汽油燃烧爆炸，为防止爆炸事故发生，
油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从
（选填“大地到油罐”或“油罐到大地”）。【答案】正；大地到油罐。
【解析】运输中汽油与油罐摩擦产生静电，油罐失去电子带上正电荷；
油罐带多余的正电荷，当铁链与大地接触时，会产生从油罐到大地的电流；铁链中带负电荷的自由电子定
向移动的方向与电流方向相反，会从大地到油罐发生定向移动，和油罐中多余的正电荷发生中和，避免发
生放电现象。
10．如图所示，电流表的读数为 A。
【答案】0.5。
【解析】电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。
三、作图题（每小题4分，共16分）
1. （2022深圳）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
【答案】如图所示。
【解析】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图。
2. （2022贵阳）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯
并联，开关S同时控制两灯，电流表测量干路电流，导线不能交叉。【答案】
【解析】由题可知，两灯并联，则电流的路径有两条；开关控制干路，则开关接在干路上；电流表测量干
路电流，则电流表串联在干路上，实物连接如图所示。
3.请根据图中所示的实物图，画出对应的电路图．
【答案】如图所示：
【解析】本题考查了根据实物图作电路图，分析电路结构，明确各电路元件的连接方式是正确作图的前提
与关键．对于给出电路图，连接实物图也要熟练掌握。
根据实物图图可知，两灯泡并联，电流表A 测量干路电流，电流表A 测量L 支路电流．从正极开始连接，
2 1 2
依次是开关、电流表A；然后分支，一支经灯泡L 回到负极；另一支经灯泡L、电流表A 回到负极。
2 1 2 1
4．设计一个病床呼叫电路。要求：开关S 控制指示灯L 和电铃；开关S 控制指示灯L 和电铃。请在图中
1 1 2 2
连线，形成符合要求的完整电路图。【答案】如图所示：
【解析】两个指示灯并联连接，开关控制对应病床的指示灯，两开关都能控制电铃。由此分析电路连接并
画出电路。
由题知，S 控制指示灯L ，S 控制指示灯L ，说明两灯互不影响，即两灯并联，而两个开关都能控制电铃，
1 1 2 2
所以电铃串联在干路上.
四、简答题（本大题有2小题，共8分）
1. （4分）（2022甘肃金昌）善于观察的小华发现：穿羽绒服很轻，但在天气干燥时有些羽绒服表面容易
吸附灰尘而变脏，请用物理知识解释羽绒服轻及容易吸附灰尘的原因。
【答案】选用密度比较小的绒毛，经摩擦后带电，容易吸引灰尘
【解析】羽绒服轻是因为选用密度比较小的绒毛，在体积一定时，质量小，而容易吸附灰尘的原因是因为
天气干燥，羽绒服之间相互摩擦，后带电，能够吸引轻小的灰尘。
2.（4分）如图所示带正电荷的两个轻小物体靠近时相互排斥，说明同种电荷之间有斥力的作用。如果你
是物理学家你由此现象能提出什么样的问题继续探究?
【答案】斥力的大小是否与带电荷的多少有关？
【解析】注意提出可探究的问题时，问题应切合现象的实际，具有可探究性，即提到的变量应尽量清楚，
以便进行设计实验探究，忌问题宽泛，变量不明。根据题意，提出可探究的问题：
斥力的大小是否与带电荷的多少有关？
斥力的大小是否与连线的长度有关？
斥力的大小是否与两物体张开的角度有关等。
五、探究与实验题（本大题有2小题，共16分）
1.（10分） （2022广西桂林）小桂和小林在“探究并联电路中电流的规律”的实验中：
（1）他们按如图甲的电路图连接电路，在图乙的实物图中还差一根导线没有连接，请在图中画出该条导
线；
（2）在实验过程中， 突然熄灭， 亮度不变，电路可能出现的故障是 ___________路；
的
（3）排除故障后，用电流表测出通过 、 和干路 电流，记录如下表，第三次实验时电流表 指针
指在如图丙的位置，其读数应为 ___________ A；小桂分析实验数据后得出结论：并联电路干路电流等于
各支路电流之和，且各支路电流相等。小林认为小桂的结论可能不正确，为了验证这个结论是否正确，他
们应该更换规格 ___________（选填“相同”或“不同”）的灯泡再次实验。
实验次数 1 2 3
电流表 的示
0.18 0.2
数/A
电流表 的示
0.18 0.2
数/A
电流表 的示
0.36 0.4
数/A
（4）本实验要进行多次实验的目的是 ___________。【答案】 （1）
（2）断 （3）0.24 不同 （4）寻找普遍规律
【解析】（1）如图甲所示，灯L 、L 并联，电流表A测干路电流，电流表A 测灯L 的电流，电流A 测
1 2 1 1 2
灯L 的电流，差的一根线如图所示：
2
（2）灯L、L 并联，互不干扰，在实验过程中，L 突然熄灭，L 亮度不变，若L 短路，则L 也熄灭，故
1 2 2 1 2 1
原因是L 断路，。
2
（3）如图丙所示，电流表接0~0.6A量程，分度值为0.02A，读数为0.24A。
为使结论具有普遍性，应更换不同规格的灯泡进行实验。
（4）本实验是找规律类实验，多次实验的目的是寻找普遍规律。
2.（6分）在“连接串联电路”实验中，实验电路如阁所示。
（1）在连接电路时，幵关应该处于 状态。
（2）连接好电路后闭合开关S，小慧发现L 、L 两只灯泡都不亮，她用手按一下灯泡L ，L 、L 仍然都不
1 2 1 1 2
亮，按一下灯泡L ，两灯都亮，松开手两灯又不亮，则故障可能是 。（选填“L 灯丝断了”、
2 1
“L 灯丝断了”、“L 短路”或“L 与灯座接触不良”）
2 1 2
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L 和L 之间、L 和电池
1 2 1负极之间，观察到同样的现象。这样操作的目的是探究 。
【答案】（1）断开；（2）L 与灯座接触不良；（3）串联电路中开关的作用。
2
【解析】（1）为了保护电路，在连接电路时，幵关应该处于断开状态；
（2）闭合开关S，L、L 两只灯泡都不亮，电路可能为断路或短路或接触不良；
1 2
当用手按一下灯泡L ，L 、L 仍然都不亮，说明故障可能没有在L ；按一下灯泡L ，两灯都亮，则故障在
1 1 2 1 2
L；松开手两灯又不亮，说明故障可能是L 与灯座接触不良；
2 2
（3）串联电路的特点：各用电器不能独立工作、相互影响，开关控制所有用电器，开关的位置变化时，
控制作用不变。
闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L 和L 之间、L 和电池负极之间，观察到同
1 2 1
样的现象。这样操作的目的是探究串联电路中开关的作用。
六、综合应用题（10分）
1．（6 分）如图所示电路，电流表 A 读数为 0.18A，电流表 A 读数为 0.32A，通过灯泡 L 的电流为
1 2 3
0.15A，求：
（1）通过L 和L 的电流分别是多大？
1 2
（2）电流表A 的读数是多少？
3
【答案】见解析。
【解析】（1）I =I =0.18A
1 A1
I =I -I =0.32A-0.18A=0.14A
2 A2 A1
（2）I =I +I =0.32A+0.15A=0.47A
A3 A2 3
2.（4分）阅读短文，回答问题。
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上
的运动，目前触摸屏大多采用电容式触摸屏。
电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导
电性且透明的薄膜材料。当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传
递到触摸屏上。通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹。如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常
操作触摸屏了。
（1）电容式触摸屏夹层中的薄膜材料是 （选填“导体”或“绝缘体”）。通过触摸屏周边分布的电
极检测 的变化，可感知手指的运动轨迹。
（2）冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是 。要制作一
副保暖触摸屏手套，你的方法是 。
【答案】（1）导体；电荷分布。
（2）无法形成有效电容；在保暖手套中植入金属导线。
【解析】善于导电的材料叫导体，不善于导电的材料是绝缘体。根据需要选择导体或绝缘体；
认真阅读材料，找到有价值信息，结合导体和绝缘体的特点进行解答。
（1）由“当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏
上。”知，薄膜材料能够导电，属于导体；
由“通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的
运动轨迹。”知，通过触摸屏周边分布的电极检测电荷分布的变化，可感知手指的运动轨迹；
（2）由于保暖手套是绝缘的，手指虽然接触触摸屏，但绝缘手套把手指与导电薄膜之间隔离，无法形成
有效电容，就不能正常操作触摸屏了。要制作一副保暖触摸屏手套，可以在手套材料中植入金属导线，手
套就变成导体了。
