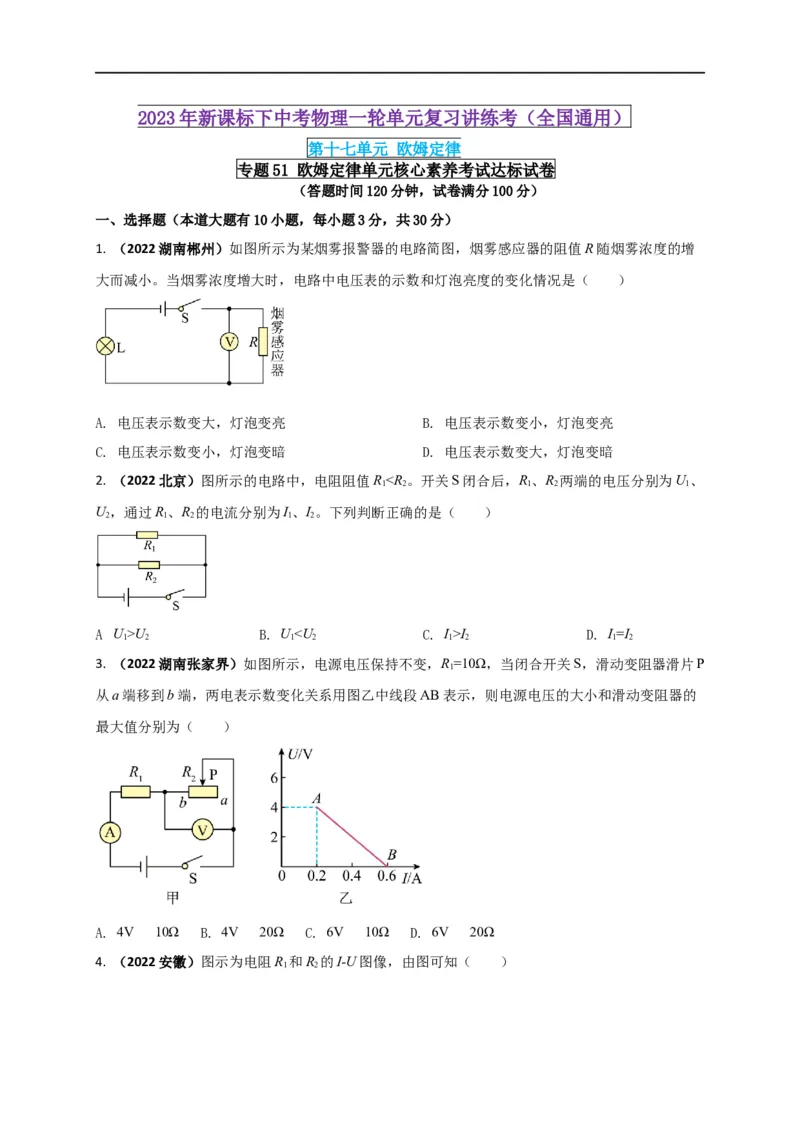

2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十七单元 欧姆定律
专题51 欧姆定律单元核心素养考试达标试卷
（答题时间120分钟，试卷满分100分）
一、选择题（本道大题有10小题，每小题3分，共30分）

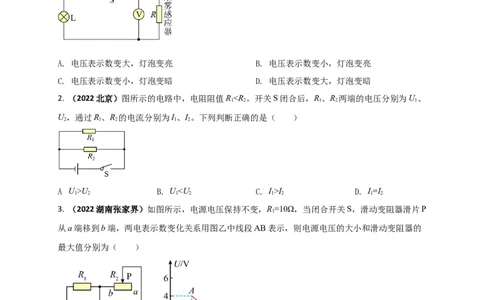

1. （2022湖南郴州）如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增
大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）
A. 电压表示数变大，灯泡变亮 B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗 D. 电压表示数变大，灯泡变暗
2. （2022北京）图所示的电路中，电阻阻值RU B. UI D. I=I
1 2 1 2 1 2 1 2
3. （2022湖南张家界）如图所示，电源电压保持不变，R=10Ω，当闭合开关S，滑动变阻器滑片P
1
从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的
最大值分别为（ ）
A. 4V 10Ω B. 4V 20Ω C. 6V 10Ω D. 6V 20Ω

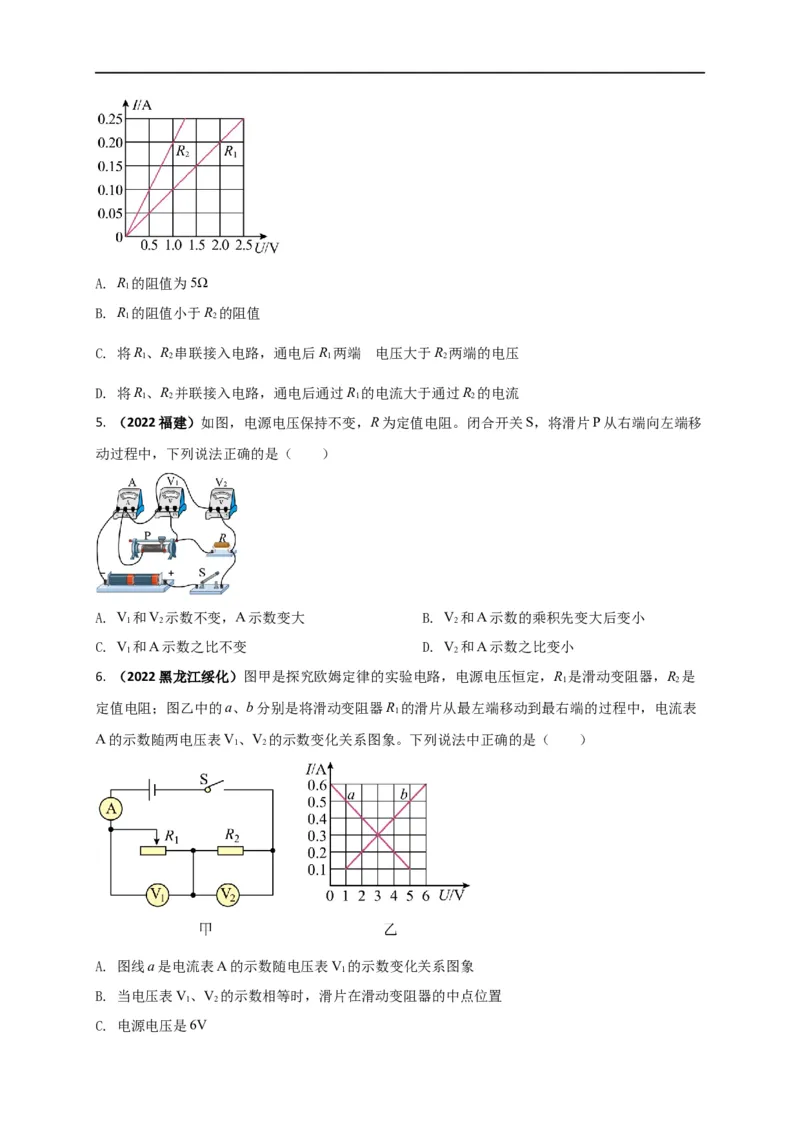

4. （2022安徽）图示为电阻R 和R 的I-U图像，由图可知（ ）
1 2A. R 的阻值为5Ω
1
B. R 的阻值小于R 的阻值
1 2
的
C. 将R、R 串联接入电路，通电后R 两端 电压大于R 两端的电压
1 2 1 2
D. 将R、R 并联接入电路，通电后通过R 的电流大于通过R 的电流
1 2 1 2

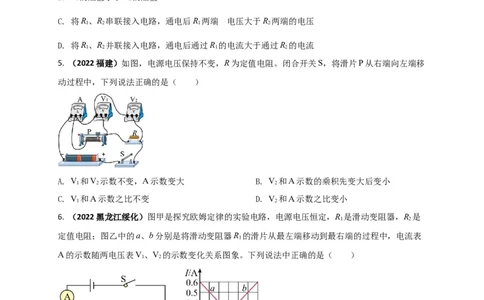

5. （2022福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移
动过程中，下列说法正确的是（ ）
A. V 和V 示数不变，A示数变大 B. V 和A示数的乘积先变大后变小
1 2 2
C. V 和A示数之比不变 D. V 和A示数之比变小
1 2
6. （2022黑龙江绥化）图甲是探究欧姆定律的实验电路，电源电压恒定，R 是滑动变阻器，R 是
1 2
定值电阻；图乙中的a、b分别是将滑动变阻器R 的滑片从最左端移动到最右端的过程中，电流表
1
A的示数随两电压表V、V 的示数变化关系图象。下列说法中正确的是（ ）
1 2
A. 图线a是电流表A的示数随电压表V 的示数变化关系图象
1
B. 当电压表V、V 的示数相等时，滑片在滑动变阻器的中点位置
1 2
C. 电源电压是6VD. 定值电阻阻值是10Ω

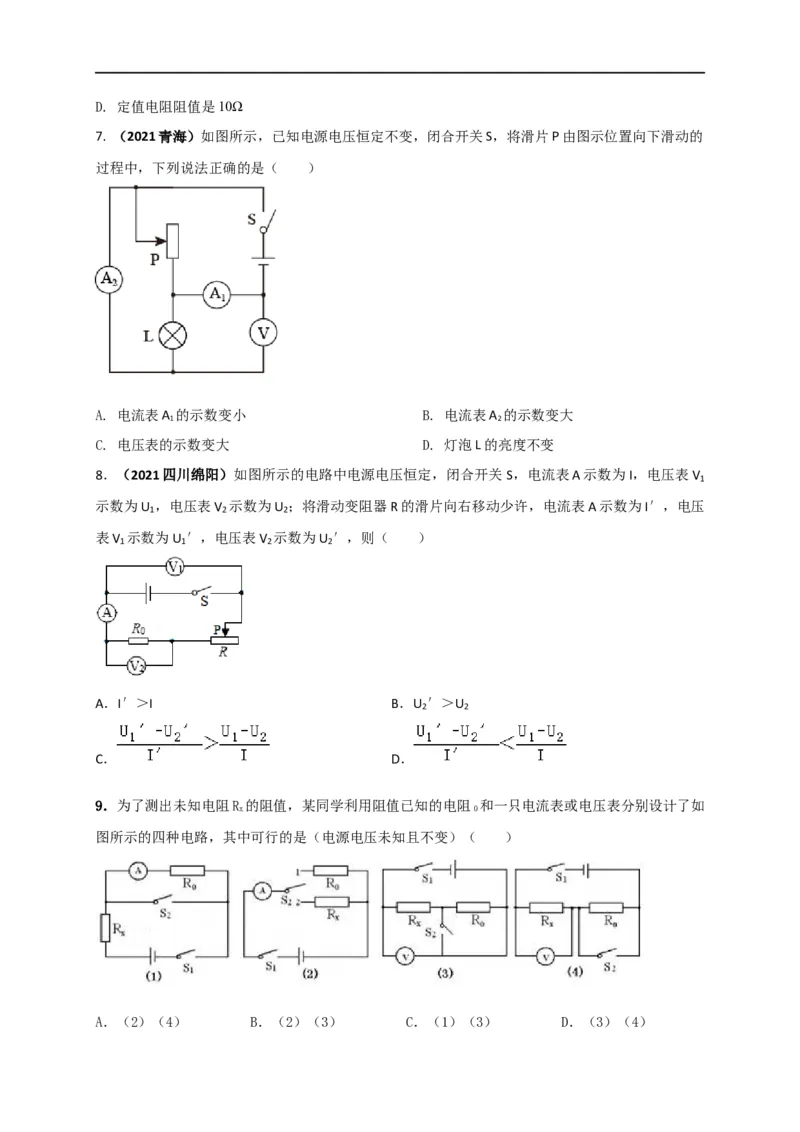

7. （2021青海）如图所示，已知电源电压恒定不变，闭合开关S，将滑片P由图示位置向下滑动的
过程中，下列说法正确的是（ ）
A. 电流表A 的示数变小 B. 电流表A 的示数变大
1 2
C. 电压表的示数变大 D. 灯泡L的亮度不变

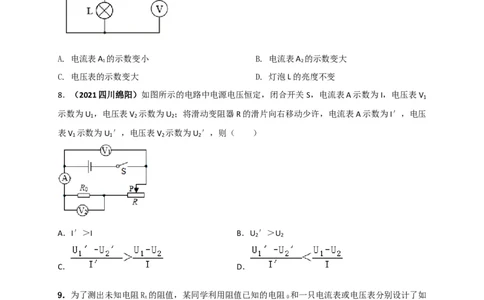

8．（2021四川绵阳）如图所示的电路中电源电压恒定，闭合开关S，电流表A示数为I，电压表V
1
示数为U ，电压表V 示数为U ；将滑动变阻器R的滑片向右移动少许，电流表A示数为I′，电压
1 2 2
表V 示数为U ′，电压表V 示数为U ′，则（ ）
1 1 2 2
A．I′＞I B．U ′＞U
2 2
C． D．
9．为了测出未知电阻R 的阻值，某同学利用阻值已知的电阻 和一只电流表或电压表分别设计了如
x 0
图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）

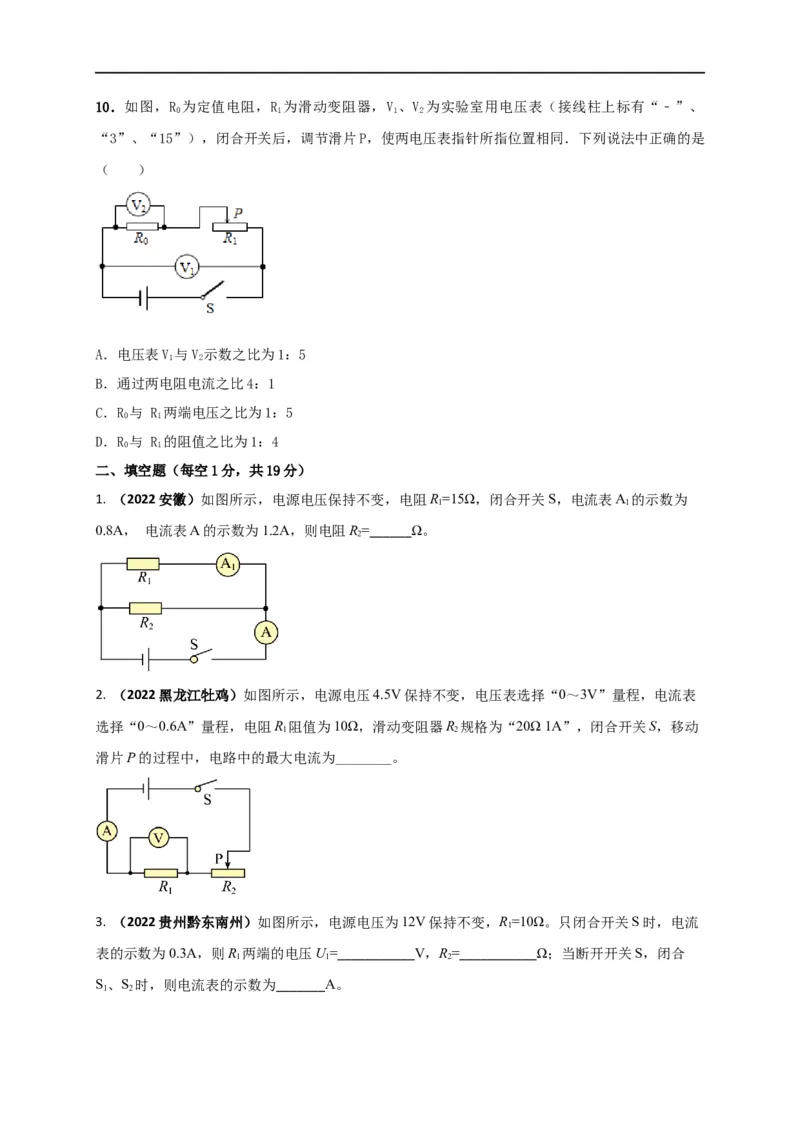

A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）10．如图，R 为定值电阻，R 为滑动变阻器，V 、V 为实验室用电压表（接线柱上标有“﹣”、
0 1 1 2
“3”、“15”），闭合开关后，调节滑片P，使两电压表指针所指位置相同．下列说法中正确的是
（ ）
A．电压表V 与V 示数之比为1：5
1 2
B．通过两电阻电流之比4：1
C．R 与 R 两端电压之比为1：5
0 1
D．R 与 R 的阻值之比为1：4
0 1
二、填空题（每空1分，共19分）

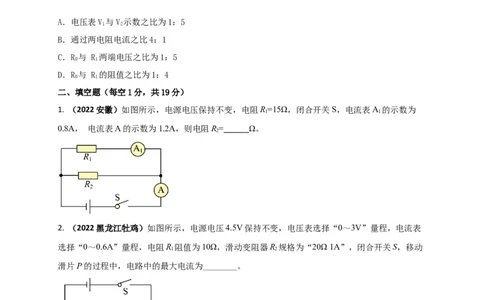

1. （2022安徽）如图所示，电源电压保持不变，电阻R=15Ω，闭合开关S，电流表A 的示数为
1 1
0.8A， 电流表A的示数为1.2A，则电阻R=______Ω。
2
2. （2022黑龙江牡鸡）如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表
选择“0～0.6A”量程，电阻R 阻值为10Ω，滑动变阻器R 规格为“20Ω 1A”，闭合开关S，移动
1 2
滑片P的过程中，电路中的最大电流为________。
3. （2022贵州黔东南州）如图所示，电源电压为12V保持不变，R=10Ω。只闭合开关S时，电流
1
表的示数为0.3A，则R 两端的电压U=___________V，R=___________Ω；当断开开关S，闭合
1 1 2
S、S 时，则电流表的示数为_______A。

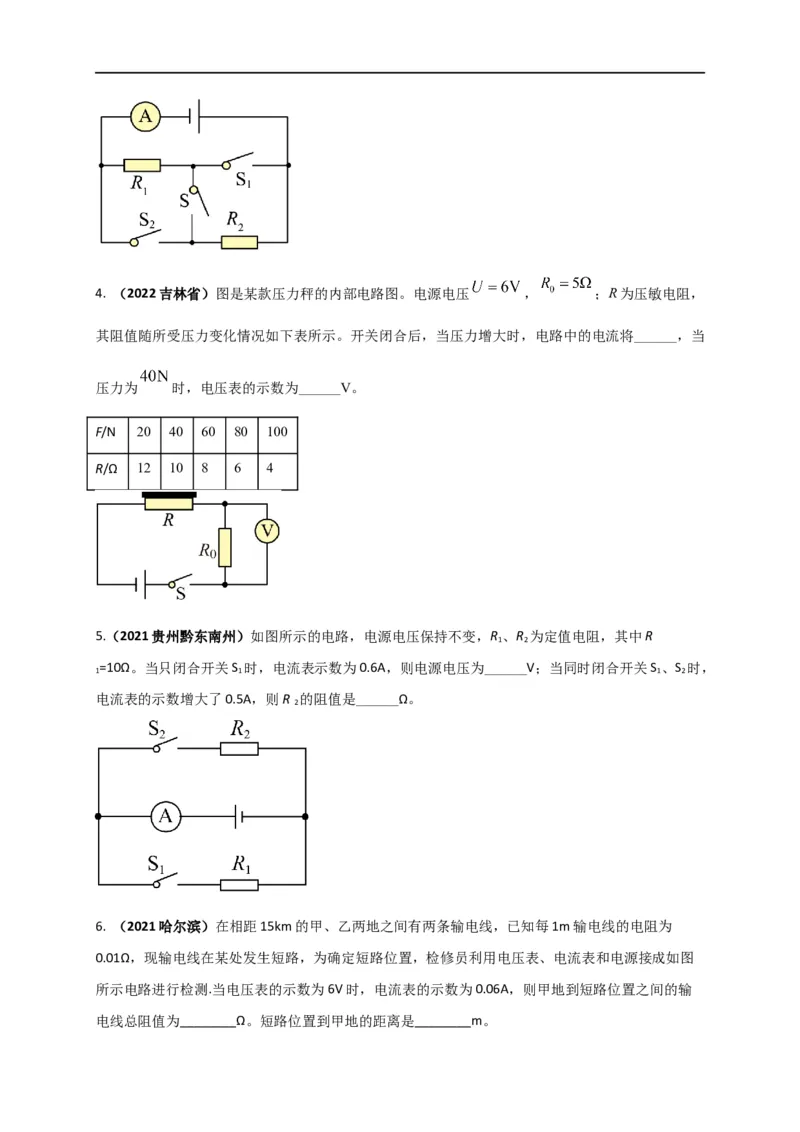

1 24. （2022吉林省）图是某款压力秤的内部电路图。电源电压 ， ；R为压敏电阻，
其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将______，当
压力为 时，电压表的示数为______V。
F/N 20 40 60 80 100
R/Ω 12 10 8 6 4
5.（2021贵州黔东南州）如图所示的电路，电源电压保持不变，R 、R 为定值电阻，其中R
1 2
=10Ω。当只闭合开关S 时，电流表示数为0.6A，则电源电压为______V；当同时闭合开关S 、S 时，
1 1 1 2
电流表的示数增大了0.5A，则R 的阻值是______Ω。
2

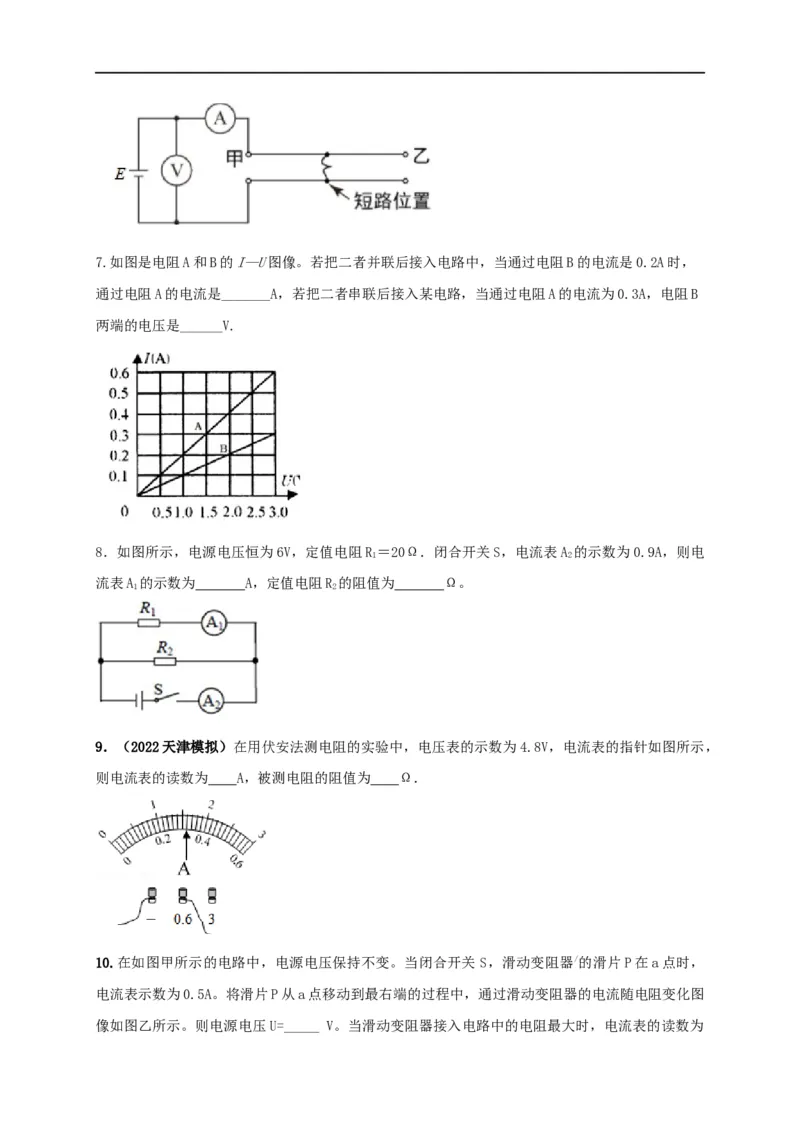

6. （2021哈尔滨）在相距15km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻为
0.01Ω，现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图
所示电路进行检测.当电压表的示数为6V时，电流表的示数为0.06A，则甲地到短路位置之间的输
电线总阻值为________Ω。短路位置到甲地的距离是________m。7.如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，
通过电阻A的电流是_______A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B
两端的电压是______V.
8．如图所示，电源电压恒为6V，定值电阻R ＝20Ω．闭合开关S，电流表A 的示数为0.9A，则电
1 2
流表A 的示数为 A，定值电阻R 的阻值为 Ω。
1 2
9．（2022天津模拟）在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，
则电流表的读数为 A，被测电阻的阻值为 Ω．

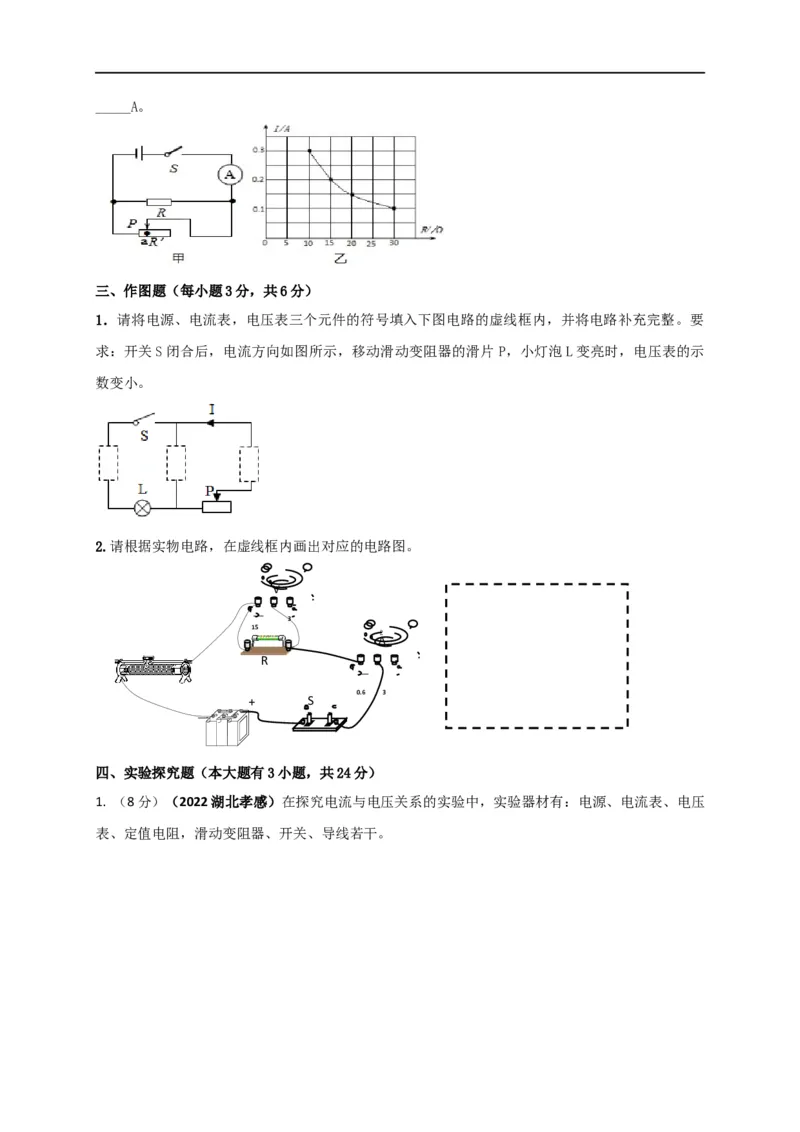

10.在如图甲所示的电路中，电源电压保持不变。当闭合开关 S，滑动变阻器/的滑片P在a点时，
电流表示数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图
像如图乙所示。则电源电压U=_____ V。当滑动变阻器接入电路中的电阻最大时，电流表的读数为_____A。
三、作图题（每小题3分，共6分）
1．请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要
求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片 P，小灯泡L变亮时，电压表的示
数变小。
2.请根据实物电路，在虚线框内画出对应的电路图。
V
－
3
15
2
A
R
－
0.6 3
+ S
－
四、实验探究题（本大题有3小题，共24分）

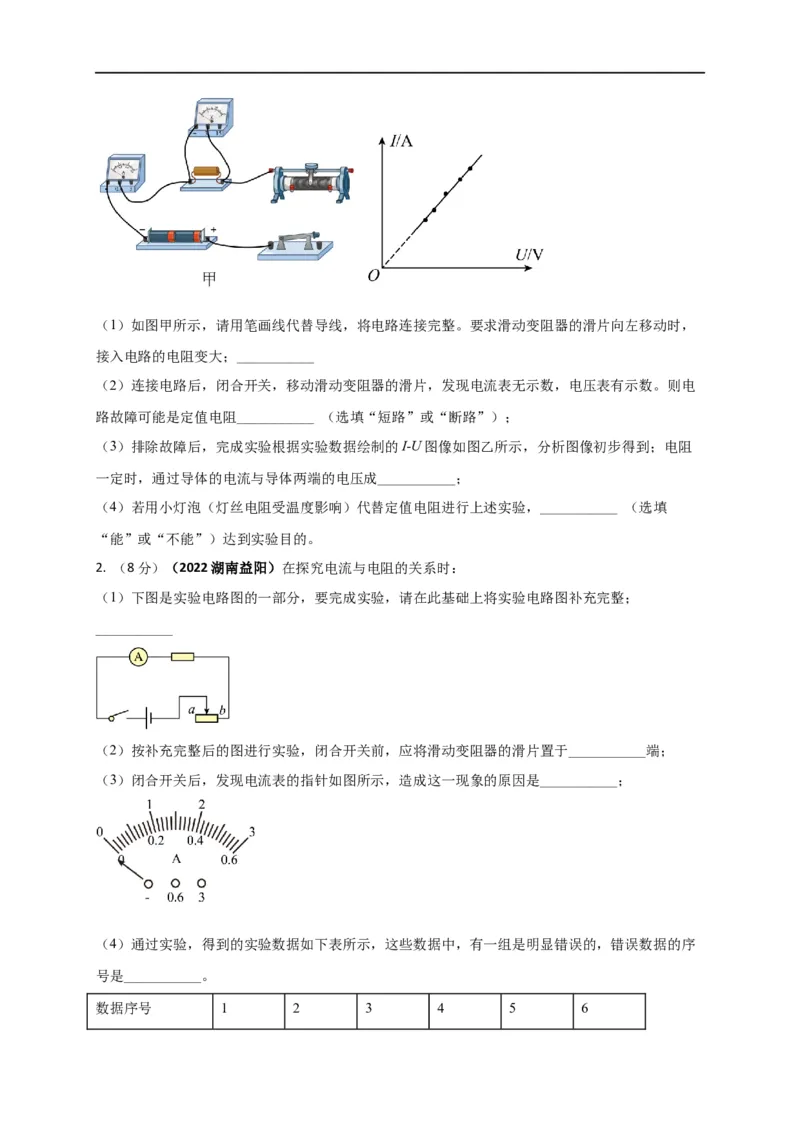

1. （8分）（2022湖北孝感）在探究电流与电压关系的实验中，实验器材有：电源、电流表、电压
表、定值电阻，滑动变阻器、开关、导线若干。（1）如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，
接入电路的电阻变大；___________
（2）连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电
路故障可能是定值电阻___________ （选填“短路”或“断路”）；
（3）排除故障后，完成实验根据实验数据绘制的I-U图像如图乙所示，分析图像初步得到；电阻
一定时，通过导体的电流与导体两端的电压成___________；
（4）若用小灯泡（灯丝电阻受温度影响）代替定值电阻进行上述实验，___________ （选填
“能”或“不能”）达到实验目的。
2. （8分）（2022湖南益阳）在探究电流与电阻的关系时：
（1）下图是实验电路图的一部分，要完成实验，请在此基础上将实验电路图补充完整；
___________
（2）按补充完整后的图进行实验，闭合开关前，应将滑动变阻器的滑片置于___________端；
（3）闭合开关后，发现电流表的指针如图所示，造成这一现象的原因是___________；
（4）通过实验，得到的实验数据如下表所示，这些数据中，有一组是明显错误的，错误数据的序
号是___________。
数据序号 1 2 3 4 5 6电阻 5 10 15 20 25 30
电流 0.60 0.40 0.20 0.15 0.12 0.10

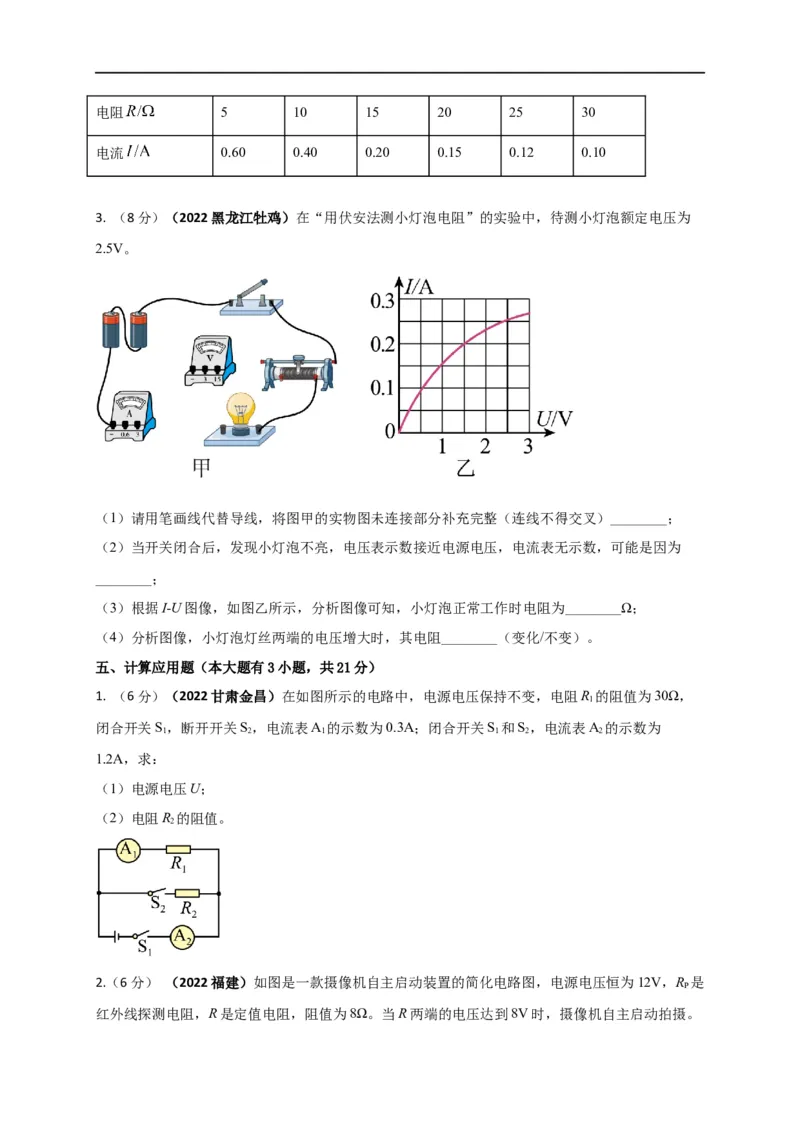

3. （8分）（2022黑龙江牡鸡）在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为
2.5V。
（1）请用笔画线代替导线，将图甲的实物图未连接部分补充完整（连线不得交叉）________；
（2）当开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，电流表无示数，可能是因为
________；
（3）根据I-U图像，如图乙所示，分析图像可知，小灯泡正常工作时电阻为________Ω；
（4）分析图像，小灯泡灯丝两端的电压增大时，其电阻________（变化/不变）。
五、计算应用题（本大题有3小题，共21分）
1. （6分）（2022甘肃金昌）在如图所示的电路中，电源电压保持不变，电阻R 的阻值为30Ω，
1
闭合开关S，断开开关S，电流表A 的示数为0.3A；闭合开关S 和S，电流表A 的示数为
1 2 1 1 2 2
1.2A，求：
（1）电源电压U；
（2）电阻R 的阻值。
2

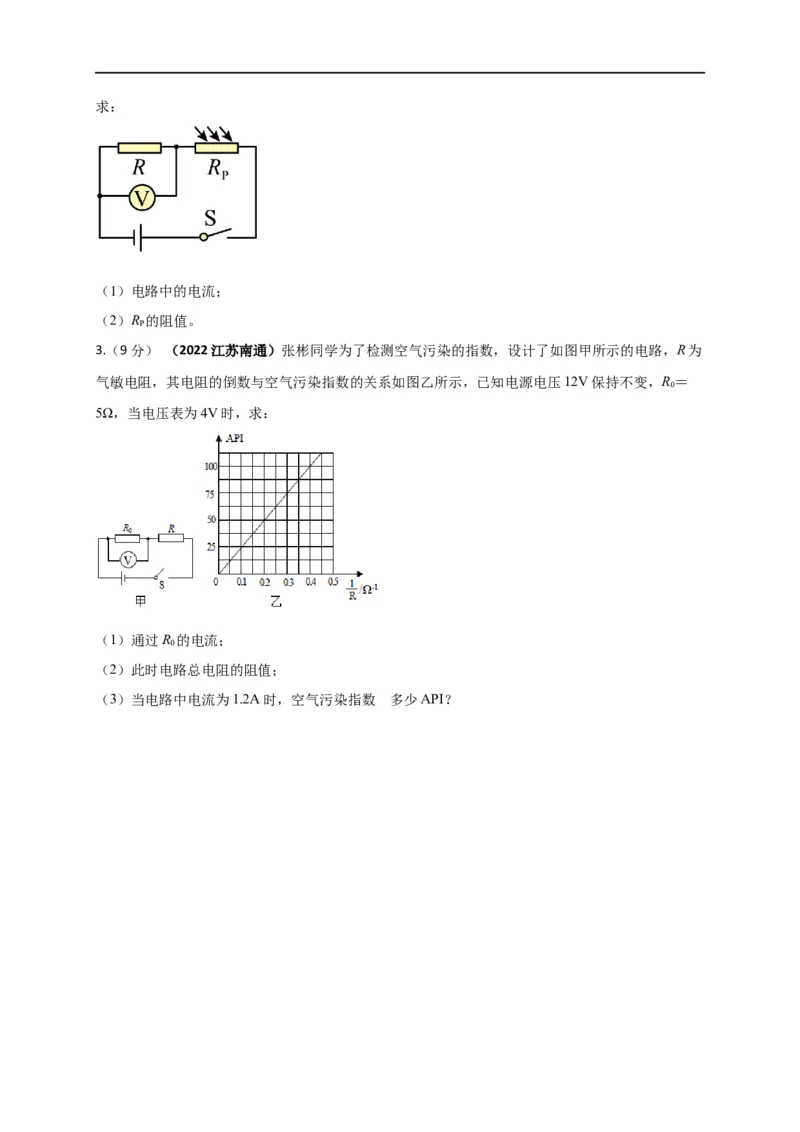

2.（6分） （2022福建）如图是一款摄像机自主启动装置的简化电路图，电源电压恒为12V，R 是
P
红外线探测电阻，R是定值电阻，阻值为8Ω。当R两端的电压达到8V时，摄像机自主启动拍摄。求：
（1）电路中的电流；
（2）R 的阻值。
P
3.（9分） （2022江苏南通）张彬同学为了检测空气污染的指数，设计了如图甲所示的电路，R为
气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R＝
0
5Ω，当电压表为4V时，求：
（1）通过R 的电流；
0
（2）此时电路总电阻的阻值；
（3）当电路中电流为1.2A时，空气污染指数 是多少API？
