2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第十六单元 电压电阻
专题48 电压电阻单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本道大题有10各小题，每小题3分，共30分）
1. （2022广西贵港）下列估测值中，最符合实际的是（ ）
A. 我国家庭电路电压为220V B. 一本物理课本的质量约为5kg
C. 学生书桌的高度约为1.7m D. 中学生正常步行的速度约为9m/s

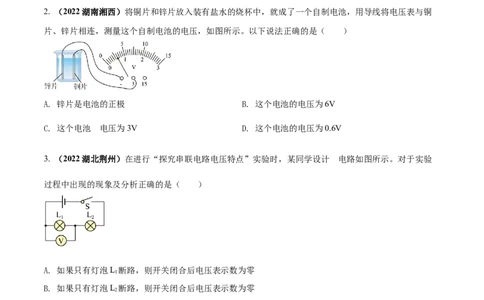

2. （2022湖南湘西）将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜
片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A. 锌片是电池的正极 B. 这个电池的电压为6V
的
C. 这个电池 电压为3V D. 这个电池的电压为0.6V
的
3. （2022湖北荆州）在进行“探究串联电路电压特点”实验时，某同学设计 电路如图所示。对于实验
过程中出现的现象及分析正确的是（ ）
A. 如果只有灯泡L 断路，则开关闭合后电压表示数为零
1
B. 如果只有灯泡L 断路，则开关闭合后电压表示数为零
2
C. 开关闭合后，如果灯泡L 不亮、L 亮，一定是灯泡L 断路
2 1 2
D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L 短路
2
4. （2022黑龙江绥化）下列电路图中，电压、电流关系正确的是（ ）A. I >I >I B. U =U -U
A B C AC AB BC
C. I =I +I D. U =U +U
A B C AB CD EF

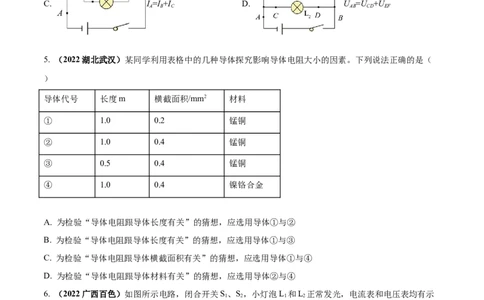

5. （2022湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（
）
导体代号 长度m 横截面积/mm2 材料
① 1.0 0.2 锰铜
② 1.0 0.4 锰铜
③ 0.5 0.4 锰铜
④ 1.0 0.4 镍铬合金
A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②
B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③
C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④
D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④
6. （2022广西百色）如图所示电路，闭合开关S、S，小灯泡L 和L 正常发光，电流表和电压表均有示
1 2 1 2
数。下列关于电路的分析不正确的是（ ）A. 灯L 与灯L 并联
1 2
B. 电压表测量灯L 两端的电压
1
C. 只断开开关S，灯L 正常发光
1 2
D. 电流表测量电路总电流
7.（2021黑牡鸡朝鲜族）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，
两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）
A. 电阻R断路 B. 电阻R短路 C. 灯L断路 D. 灯L短路
8．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是
（ ）
A. B. C. D.
9．在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 两端的电压。
1 2 1
以下做法正确的是（ ）A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表

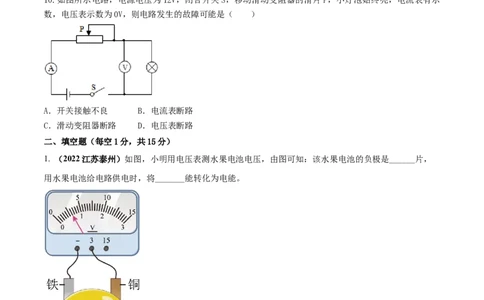

10.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示
数，电压表示数为0V，则电路发生的故障可能是（ ）
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路
二、填空题（每空1分，共15分）
1. （2022江苏泰州）如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，
用水果电池给电路供电时，将_______能转化为电能。
2. （2022江苏徐州）如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A 的示
1
数为0.2A灯泡L、L 的连接方式是______联，灯泡L 两端的电压为______V，通过灯泡L 的电流为
1 2 1 2
_____A。3.如图所示，电源电压是3V且保持不变，S闭合后电压表示数为1V，则灯L 两端的电压为__________V；
2
若断开开关，电压表示数将__________（选填 “变大”“变小”或“不变”）。
4.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水
电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为 V．
5.两个相同的小灯泡串联起来接入电路中，正常工作．如果其中一只灯泡发生了断路，另一只灯泡也不能
工作．用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡．你认为用 （选
填“导线”或“电压表”）检测更好些，理由是 ．
6.如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R 和R 两端得到电压分别
1 2
为 V和 V．
7.如图所示电路中，电电压为3V，R和R阻值相等.若断开S 闭合S、S，两电阻的连接方式为______(选
1 2 2 1 3
填“串联或并联”)，若断开S、S，闭合S，此时电压表示数为_______V
1 3 2三、作图题（每题4分，共16分）
1. （2022江苏南通）如图所示电路中有两个小灯，请在图中〇内，分别填入×及A或V的符号，要求电
键闭合时两灯均能发光，且两电表的示数均不为零。
2.（2021贵州安顺）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L、L 串联，
1 2
电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1
3.请将图中的器材连线完整．要求：两灯串联，电压表只测L 灯两端的电压．
14. 根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
四、实验探究题（本大题有3个小题，共28分）
1. （12分）（2022黑龙江绥化）“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用
四根电阻丝，其材料规格如下表所示。
编号 材料 长度/m 横截面积/mm2 灯泡亮度
A 锰铜合金 0.5 0.8 亮
B 镍铬合金 0.5 0.8 较亮
C 镍铬合金 0.5 0.4 较暗
D 镍铬合金 1.0 0.4 暗
（1）实验中通过观察___________比较电阻丝电阻的大小；
（2）实验中采用的研究方法是___________和转换法；
（3）分别将编号为___________的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料
有关；的
（4）分别将编号为B、C 电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的
___________有关；
（5）分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了___________的
工作原理中；
A．电压表 B．电流表 C．滑动变阻器
（6）实验过程中某小组同学更换电阻丝后发现小灯泡亮度变化不明显，可用___________代替小灯泡完成
实验。
2．（8分）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完
成：
（1）在方框内画出与图甲对应的电路图，并在电路图中标上L、L。
1 2
（2）在某次测量时，电压表的示数如图乙所示，此时灯L 两端的电压为 V。
1
（3）闭合开关后，小芳发现L 、L 均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是
1 2
L 发生了 （选填“短路”或“断路”）。
1
（4）排除故障后，小芳在测量了灯L 两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线
1
柱上，测量灯L 两端的电压，这一做法会造成 。
2
3.（8分）“探究串联电路的电压关系”的实验电路如图甲所示。（1）为了使探究得出的结论具有普遍意义， L、 L 应该选择 （选填“相同”或“不同”）的小灯
1 2
泡。
（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他
应该 。
（3）测出L 两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间。小聪认为小明的操作太
1
麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答： 。
（4）测量完成后，进行小组交流讨论。下表选录了四个小组的数据，你认为这些数据是否合理，请说明
理由。答： 。
实验 L 两端电 L 两端电 串联总电
1 2
小组 压/V 压/V 压/V
1 1.4 3.1 4.5
2 3.0 1.3 4.4
3 1.1 1.7 2.9
4 1.8 1.2 3.0
五、综合计算题（共11分）
1.（4分）电压表并联在电路中电阻两端，指针指示的位置如图所示。求与电压表并联的电阻两端的电压
的大小。
2.（7分）如图所示电路，三个电阻的阻值都为R，当开关S闭合时，电流表A、A、A 的读数分别是I、
0 1 2 3 1
I、I，试求它们三者的比。
