2023年新课标下中考物理一轮单元复习讲练考（全国通用）
第五单元 透镜及其应用
专题15 透镜及其应用单元核心素养考试达标试卷
（答题时间90分钟，试卷满分100分）
一、选择题（本大题有10道小题，每小题3分，共计30分）
1. （2022江苏连云港）下列关于光现象描述正确的是（ ）
A. 凹透镜对光有发散作用 B. 佩戴凸透镜可以矫正近视眼
C. 漫反射不遵循光的反射定律 D. 白光是由红光和绿光混合而成的

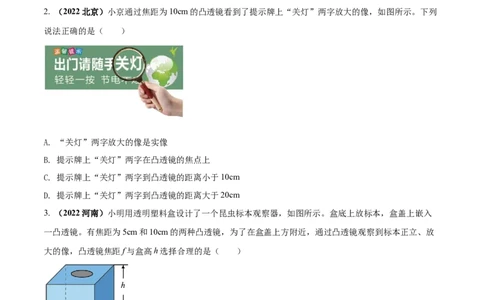

2. （2022北京）小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列
说法正确的是（ ）
A. “关灯”两字放大的像是实像
B. 提示牌上“关灯”两字在凸透镜的焦点上
C. 提示牌上“关灯”两字到凸透镜的距离小于10cm
D. 提示牌上“关灯”两字到凸透镜的距离大于20cm
3. （2022河南）小明用透明塑料盒设计了一个昆虫标本观察器，如图所示。盒底上放标本，盒盖上嵌入
一凸透镜。有焦距为5cm和10cm的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放
大的像，凸透镜焦距f与盒高h选择合理的是（ ）
A. f=5cm h=10cm B. f=10cm h=12cm
C. f=5cm h=12cm D. f=10cm h=6cm
4. （2022黑龙江龙东）过度使用电子产品导致我国青少年近视率逐年上升，严重危害身心健康。下图中
能反映出近视成因及矫正方案 的是（ ）A. B.
C. D.

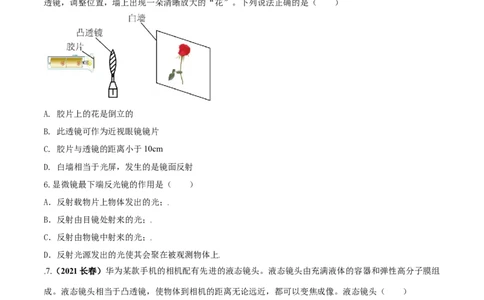

5. （2022湖南湘潭）如图，将印有花的透明胶片，贴在发光手电筒前端玻璃上，正对着焦距为10cm的凸
透镜，调整位置，墙上出现一朵清晰放大的“花”。下列说法正确的是（ ）
A. 胶片上的花是倒立的
B. 此透镜可作为近视眼镜镜片
C. 胶片与透镜的距离小于10cm
D. 白墙相当于光屏，发生的是镜面反射
6.显微镜最下端反光镜的作用是（ ）
A．反射载物片上物体发出的光；
B．反射由目镜处射来的光；
C．反射由物镜中射来的光；
D．反射光源发出的光使其会聚在被观测物体上
7.（2021长春）华为某款手机的相机配有先进的液态镜头。液态镜头由充满液体的容器和弹性高分子膜组
成。液态镜头相当于凸透镜，使物体到相机的距离无论远近，都可以变焦成像。液态镜头（ ）
A. 对光有会聚作用 B. 能成倒立的虚像
C. 能成正立的实像 D. 能成缩小的虚像
8. （2022苏州）做凸透镜成像实验时，将光具座上的蜡烛、凸透镜、光屏如图放置，光屏上呈现清晰的
像。下列说法正确的是（ ）A. 屏上的像是倒立放大的
B. 该凸透镜的焦距可能是8cm
C. 先向右移动光屏，再移动凸透镜到某位置一定能在光屏上看到清晰的像
D. 只将蜡烛向左移动一段距离，放上远视眼镜可在屏上再次看到清晰的像

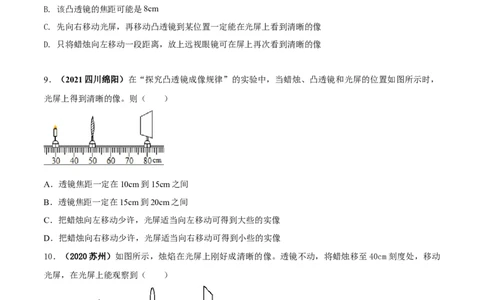

9．（2021四川绵阳）在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示时，
光屏上得到清晰的像。则（ ）
A．透镜焦距一定在10cm到15cm之间
B．透镜焦距一定在15cm到20cm之间
C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像
10．（2020苏州）如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至40cm刻度处，移动
光屏，在光屏上能观察到（ ）
A．倒立、缩小的实像 B．倒立、放大的实像
C．正立、放大的实像 D．光屏上不能呈现像
二、填空题（每空1分，共计24分）
1. （2022广西贺州）如图所示的四个透镜，属于凸透镜的有______，属于凹透镜的有______（两空均填编号）。
2. （2022甘肃金昌）烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个
___________（选填“凸透镜”或“凹透镜”），对太阳光有 ___________（选填“会聚”或“发散”）
作用，可能使车内某处温度升高而导致火灾。

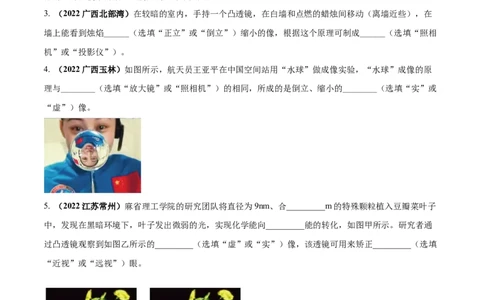

3. （2022广西北部湾）在较暗的室内，手持一个凸透镜，在白墙和点燃的蜡烛间移动（离墙近些），在
墙上能看到烛焰______（选填“正立”或“倒立”）缩小的像，根据这个原理可制成______（选填“照相
机”或“投影仪”）。
4. （2022广西玉林）如图所示，航天员王亚平在中国空间站用“水球”做成像实验，“水球”成像的原
理与________（选填“放大镜”或“照相机”）的相同，所成的是倒立、缩小的________（选填“实”或
“虚”）像。
5. （2022江苏常州）麻省理工学院的研究团队将直径为9nm、合_________m的特殊颗粒植入豆瓣菜叶子
中，发现在黑暗环境下，叶子发出微弱的光，实现化学能向_________能的转化，如图甲所示。研究者通
过凸透镜观察到如图乙所示的_________（选填“虚”或“实”）像，该透镜可用来矫正_________（选填
“近视”或“远视”）眼。
6. （2022江苏连云港）小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置时，
光屏上恰好出现等大的清晰的像，此凸透镜的焦距为___________ 。当蜡烛被移至 刻度处，无论怎样移动光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的___________（选填“左”或
“右”）侧用眼睛观察，生活中的___________是利用这个原理制成的。
7.（2020黑龙江龙东农垦森工）如图所示，下列有关眼睛的示意图，远视眼是 图，远视眼矫正
是 图。
8.显微镜的物镜能使物体成像的特点是________;显微镜的目镜能使物体成像的特点是___________;
9．在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜 15cm处得到一个最小、最亮
的光斑，则该凸透镜的焦距为 cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得
到一个倒立 （选填“放大”、“等大”或“缩小”）的实像。
10.在探究“凸透镜成像规律”的实验中，下表是小华同学实验时记录的几组数据，根据表中数据完成下
列问题。
实验次数 物距u/cm 像距v/cm 成像性质
1 30 15 倒立缩小实像
2 20 20 倒立等大实像
3 15 倒立放大实像
(1)此凸透镜的焦距为______cm；
(2)第3次实验中像距为______cm，判断依据是_____。
三、作图题（每小题3分，共计15分）
1. （2022江苏扬州）如图，请完成光线通过凸透镜的光路图。（F是凸透镜的焦点）
2. （2022广西河池）如图所示，请完成光线通过透镜后的光路。3．（2021内蒙古通辽）如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光
射到凸透镜上，经凸透镜折射后在水面发生了反射和折射，请画出此过程的光路图。
4.（2021 广东省）如图所示，蜡烛的烛焰中心 A 在主光轴上距凸透镜光心 O 二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A'的大致位置。
②借助辅助线或光路图，在图乙中找到A所成的像A'的确切位置，保留作图痕迹。
5.已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦
点F的位置．
四、实验探究题（本大题有4道小题，共计24分）
1.（6分） （2022湖北随州）在“探究凸透镜成像规律”实验中，有如下操作：
（1）实验前，小刚利用“平行光聚焦法”（如图甲所示）粗略测出凸透镜的焦距。焦距越小，凸透镜对光的会聚作用越_____（选填“强”或“弱”）；
（2）小刚将（1）中测过焦距的凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙所示，欲使光屏上成
一个清晰的实像，应将光屏________（选填“靠近”或“远离”）凸透镜；
（3）通过步骤（2）的调整，光屏上出现了清晰的像后，某同学将自己的近视眼镜取下来放在蜡烛和凸透
镜之间，发现光屏上的像变模糊了，此时他应将蜡烛_________（选填“靠近”或“远离”）凸透镜，光
屏上才能再次成清晰的像。
2. （8分）（2022湖北武汉）在探究凸透镜成像规律的实验中：
（1）将蜡烛和焦距为10cm的凸透镜甲固定在如图所示的位置，点燃蜡烛后，位于90cm刻度线处的光屏
上得到烛焰清晰______（填“放大”“缩小”或“等大”）的实像。（填“照相机”“投影仪”或“放大
镜”）______就是根据该原理工作的；
（2）保持上述实验中凸透镜位置不变，将蜡烛移动到15cm刻度线处，应该向______（填“左”或
“右”）移动光屏，才能再次得到烛焰清晰的像；
（3）改用焦距为20cm的凸透镜乙继续进行实验。将凸透镜乙和光屏分别固定在70cm和85cm刻度线处，
再将点燃的婚烛从15cm刻度线处缓慢地向右移动到50cm刻度线处，在光屏上得到烛焰清晰像的次数是
______（填“0”“1”“2”或“3”）。
3. （6分）（2022贵阳）近视程度不同的同学需要佩戴焦距不同的眼镜。为了探究近视眼的矫正过程，组
装如图甲所示的实验装置，其中“F”字样的光源代替可视物体，光屏模拟视网膜。选用如图乙所示的2
号凸透镜模拟晶状体，打开“F”光源，调节各个元件的位置，直到光屏上呈现倒立缩小的清晰像，正常
眼睛的视物模型便组装完成。请回答下列问题：
（1）模拟近视眼视物情况，选择图乙中的___________（填序号）号透镜替代2号透镜安装在光具座上后，
光屏上的像变模糊；
（2）用如图丙所示的水透镜模拟近视眼矫正视力。应将水透镜置于光具座上的___________（选填
“A”“B”或“C”）点，缓慢调节水透镜中的水量，当水透镜形成焦距合适的___________透镜时，光
屏上呈现清晰的像，近视眼的成像情况得到改善；
（3）更换焦距更小的凸透镜模拟近视程度更严重的眼睛晶状体，为了改善视网膜上的成像情况，实验时
需要用注射器___________（选填“抽取”或“注入”）适量水；
的
（4）根据上述实验，近视程度更严重 同学应选择焦距更大还是更小的透镜来矫正呢？___________，请
结合透镜对光的作用来分析选择的理由：___________。
4. （4分）（2021江苏扬州）“一双好眼睛，能更好地探索未来”，小丽了解到人眼的晶状体相当于凸透
镜，眼睛是如何看清远近不同物体的？她对这一问题产生了浓厚兴趣；（1）首先用平行光正对凸透镜A照射，如图甲所示，光屏上出现一个最小最亮的光斑，则凸透镜的焦距
f=______cm；
（2）然后适当调整凸透镜A和光屏的位置，移动蜡烛，使烛焰在光屏上成清晰的像，如图乙所示；接着
她将凸透镜A换为焦距稍大的凸透镜B，并保持位置不变，移动蜡烛，使烛焰在光屏上再次成清晰的像，
如图丙所示，可见小丽研究的问题是：当凸透镜成实像时保持______距离不变，探究______的关系；
（3）通过探究发现，当人眼观察近处物体时，晶状体的焦距变______。
五、综合素养题（本大题有2道小题，共计7分）
1.（3分）根据眼睛的构造和成像原理，为了预防近视，保护我们的视力，应该注意哪些问题? 请你提出
三条合理化建议。
2.（4分）阅读短文：
望远镜的发明
17世纪初，荷兰制造眼镜的技术已经很精湛了，主要的工艺是磨制凸透镜和凹透镜。人们经常与凸透
镜和凹透镜打交道，用它们可以矫正远视眼和近视眼，但是人们从来都没有想到把透镜和透镜放在一起组
合起来使用。1608年的一天，在荷兰眼镜制造商汉斯的作坊里，一位学徒无事拿着两个磨制好的透镜片在
眼前对着看，结果惊奇地发现远处的物体变得近在眼前而且非常清晰，便把这件怪事告诉了老板汉斯。汉
斯马上试验证实了这种现象，为了更便于观察，他把这两个透镜片装在一个筒里，称之为“窥镜”，这就
制成了人类历史上第一架望远镜。正是有了望远镜的帮助，荷兰舰队能在敌舰发现他们之前就先行发现敌
舰的动向，取得了战争的主动权，打败了强大的西班牙舰队，使荷兰成为一个海上强国。
望远镜发明的消息很快在欧洲各国流传开了。1609年，伽利略得知望远镜这种新仪器，马上意识到它
的价值和作用。他立即动手制作，并且不断改进，造出了一架放大20倍的望远镜。伽利略把这架望远镜指
向了天空，指向了星星，由此揭开了天文学全新的一页。伽利略利用望远镜发现了木星有卫星，观察了月
面，绘制了月面图，观察到太阳黑子。伽利略这一系列重大的天文发现，有力地支持了哥白尼的宇宙学说，
在知识界产生了巨大反响，人们争相传诵“哥伦布发现了新大陆，伽利略发现了新宇宙”。通过阅读，给
我们的启示是什么？
