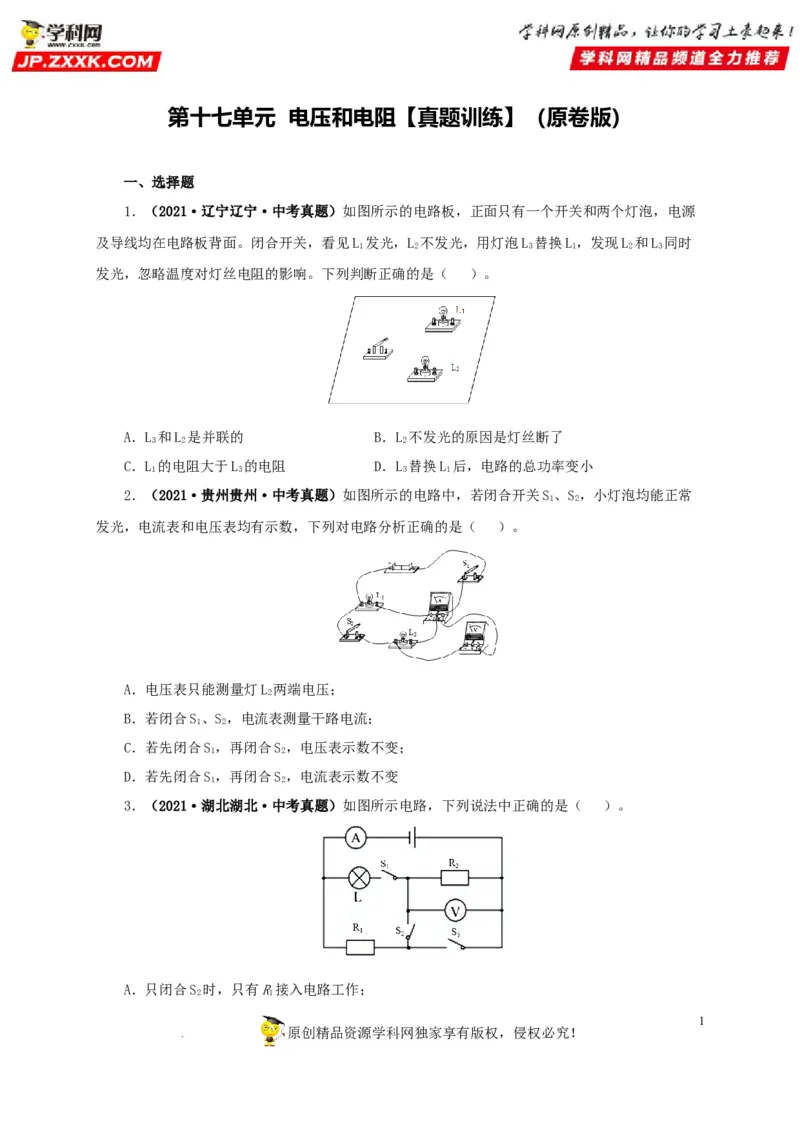

第十七单元 电压和电阻【真题训练】（原卷版）
一、选择题
1．（2021·辽宁辽宁·中考真题）如图所示的电路板，正面只有一个开关和两个灯泡，电源
及导线均在电路板背面。闭合开关，看见L 发光，L 不发光，用灯泡L 替换L，发现L 和L 同时
1 2 3 1 2 3
发光，忽略温度对灯丝电阻的影响。下列判断正确的是（ ）。

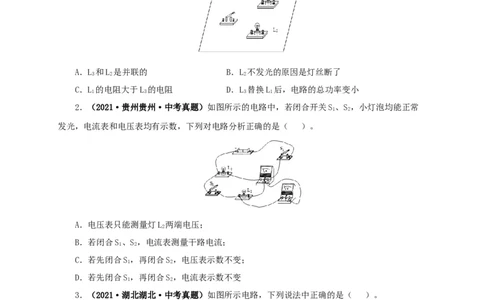

A．L 和L 是并联的 B．L 不发光的原因是灯丝断了
3 2 2
C．L 的电阻大于L 的电阻 D．L 替换L 后，电路的总功率变小
1 3 3 1
2．（2021·贵州贵州·中考真题）如图所示的电路中，若闭合开关S、S，小灯泡均能正常
1 2
发光，电流表和电压表均有示数，下列对电路分析正确的是（ ）。
A．电压表只能测量灯L 两端电压；
2
B．若闭合S、S，电流表测量干路电流；
1 2
C．若先闭合S，再闭合S，电压表示数不变；
1 2
D．若先闭合S，再闭合S，电流表示数不变
1 2
3．（2021·湖北湖北·中考真题）如图所示电路，下列说法中正确的是（ ）。
A．只闭合S 时，只有R接入电路工作；
2 1
1
原创精品资源学科网独家享有版权，侵权必究！

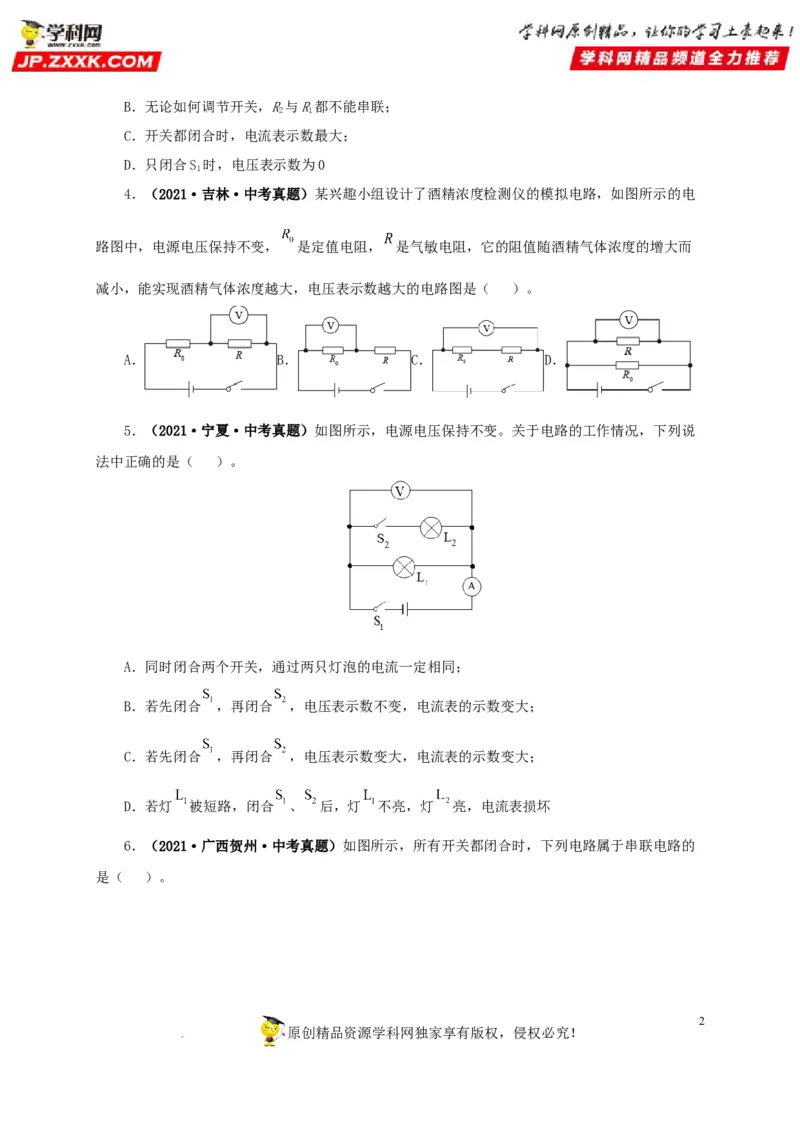

学科网（北京）股份有限公司B．无论如何调节开关，R与R都不能串联；
2 1
C．开关都闭合时，电流表示数最大；
D．只闭合S 时，电压表示数为0
1
4．（2021·吉林·中考真题）某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电
路图中，电源电压保持不变， 是定值电阻， 是气敏电阻，它的阻值随酒精气体浓度的增大而
减小，能实现酒精气体浓度越大，电压表示数越大的电路图是（ ）。
A． B． C． D．
5．（2021·宁夏·中考真题）如图所示，电源电压保持不变。关于电路的工作情况，下列说
法中正确的是（ ）。
A．同时闭合两个开关，通过两只灯泡的电流一定相同；
B．若先闭合 ，再闭合 ，电压表示数不变，电流表的示数变大；
C．若先闭合 ，再闭合 ，电压表示数变大，电流表的示数变大；
D．若灯 被短路，闭合 、 后，灯 不亮，灯 亮，电流表损坏
6．（2021·广西贺州·中考真题）如图所示，所有开关都闭合时，下列电路属于串联电路的
是（ ）。
2
原创精品资源学科网独家享有版权，侵权必究！

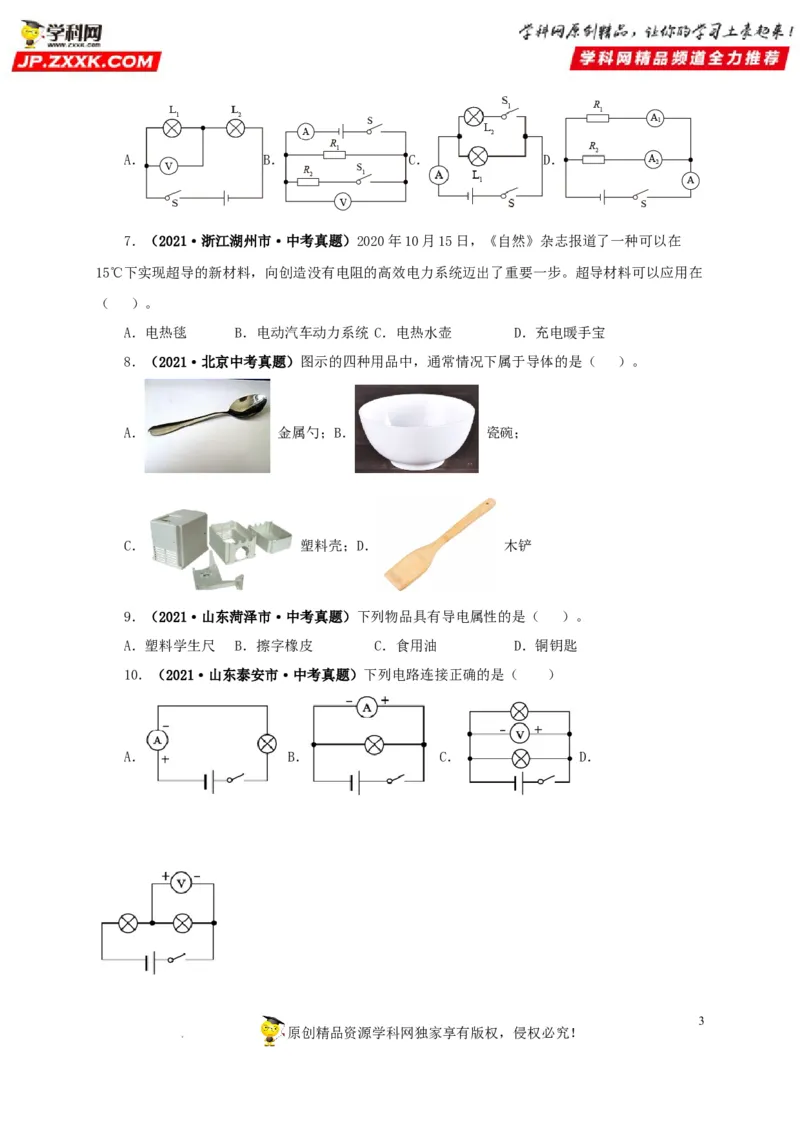

学科网（北京）股份有限公司A． B． C． D．
7．（2021·浙江湖州市·中考真题）2020年10月15日，《自然》杂志报道了一种可以在
15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在
（ ）。
A．电热毯 B．电动汽车动力系统 C．电热水壶 D．充电暖手宝

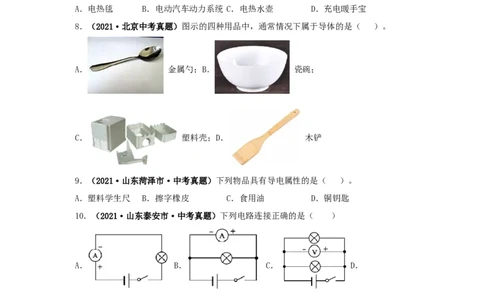

8．（2021·北京中考真题）图示的四种用品中，通常情况下属于导体的是（ ）。
A． 金属勺；B． 瓷碗；
C． 塑料壳；D． 木铲
9．（2021·山东菏泽市·中考真题）下列物品具有导电属性的是（ ）。
A．塑料学生尺 B．擦字橡皮 C．食用油 D．铜钥匙
10．（2021·山东泰安市·中考真题）下列电路连接正确的是（ ）
A． B． C． D．
3
原创精品资源学科网独家享有版权，侵权必究！

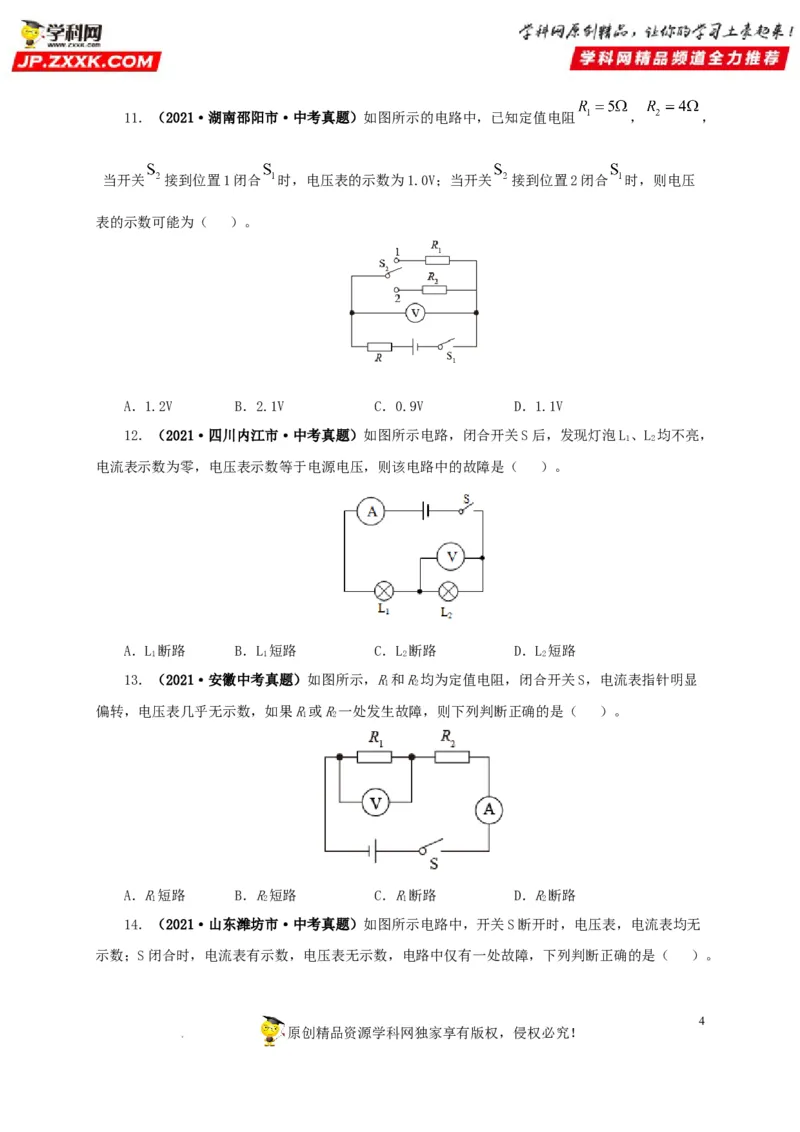

学科网（北京）股份有限公司11．（2021·湖南邵阳市·中考真题）如图所示的电路中，已知定值电阻 ， ，
当开关 接到位置1闭合 时，电压表的示数为1.0V；当开关 接到位置2闭合 时，则电压
表的示数可能为（ ）。
A．1.2V B．2.1V C．0.9V D．1.1V
12．（2021·四川内江市·中考真题）如图所示电路，闭合开关S后，发现灯泡L、L 均不亮，
1 2
电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（ ）。
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
13．（2021·安徽中考真题）如图所示，R和R均为定值电阻，闭合开关S，电流表指针明显
1 2
偏转，电压表几乎无示数，如果R或R一处发生故障，则下列判断正确的是（ ）。
1 2
A．R短路 B．R短路 C．R断路 D．R断路
1 2 1 2
14．（2021·山东潍坊市·中考真题）如图所示电路中，开关S断开时，电压表，电流表均无
示数；S闭合时，电流表有示数，电压表无示数，电路中仅有一处故障，下列判断正确的是（ ）。
4
原创精品资源学科网独家享有版权，侵权必究！

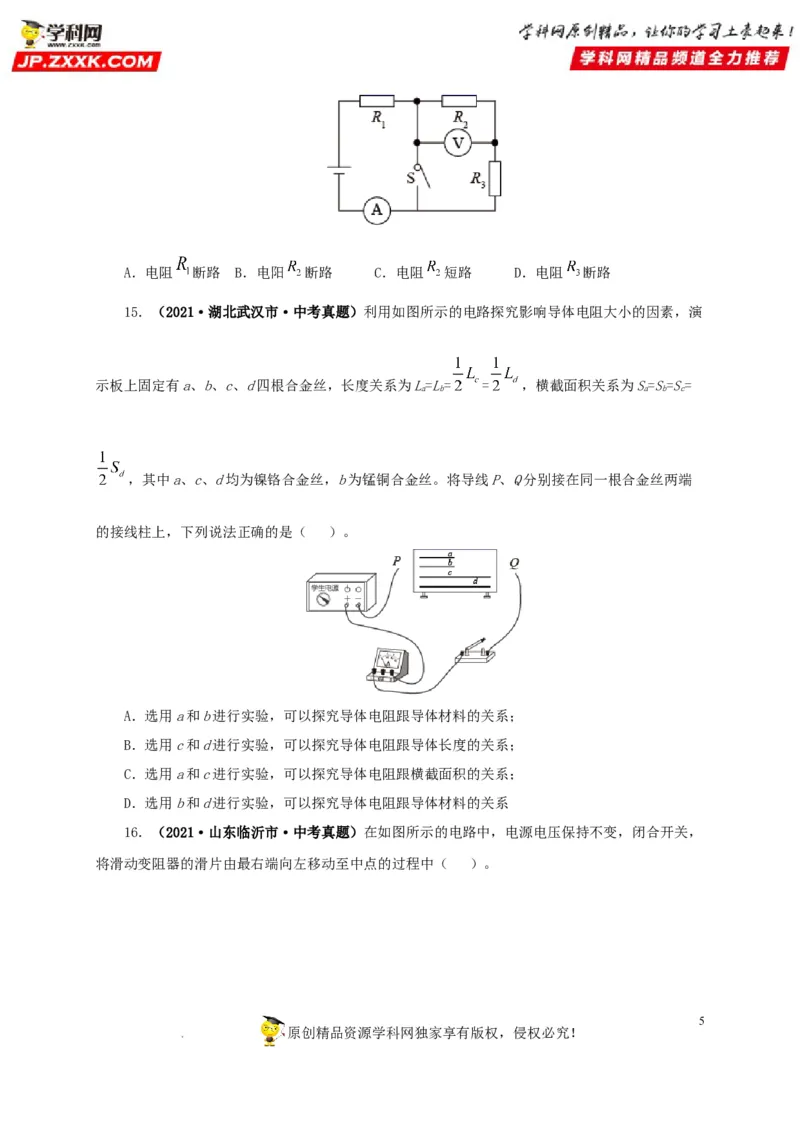

学科网（北京）股份有限公司A．电阻 断路 B．电阳 断路 C．电阻 短路 D．电阻 断路
15．（2021·湖北武汉市·中考真题）利用如图所示的电路探究影响导体电阻大小的因素，演
示板上固定有a、b、c、d四根合金丝，长度关系为L=L= = ，横截面积关系为S=S=S=
a b a b c
，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端
的接线柱上，下列说法正确的是（ ）。
A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系；
B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系；
C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系；
D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系
16．（2021·山东临沂市·中考真题）在如图所示的电路中，电源电压保持不变，闭合开关，
将滑动变阻器的滑片由最右端向左移动至中点的过程中（ ）。
5
原创精品资源学科网独家享有版权，侵权必究！

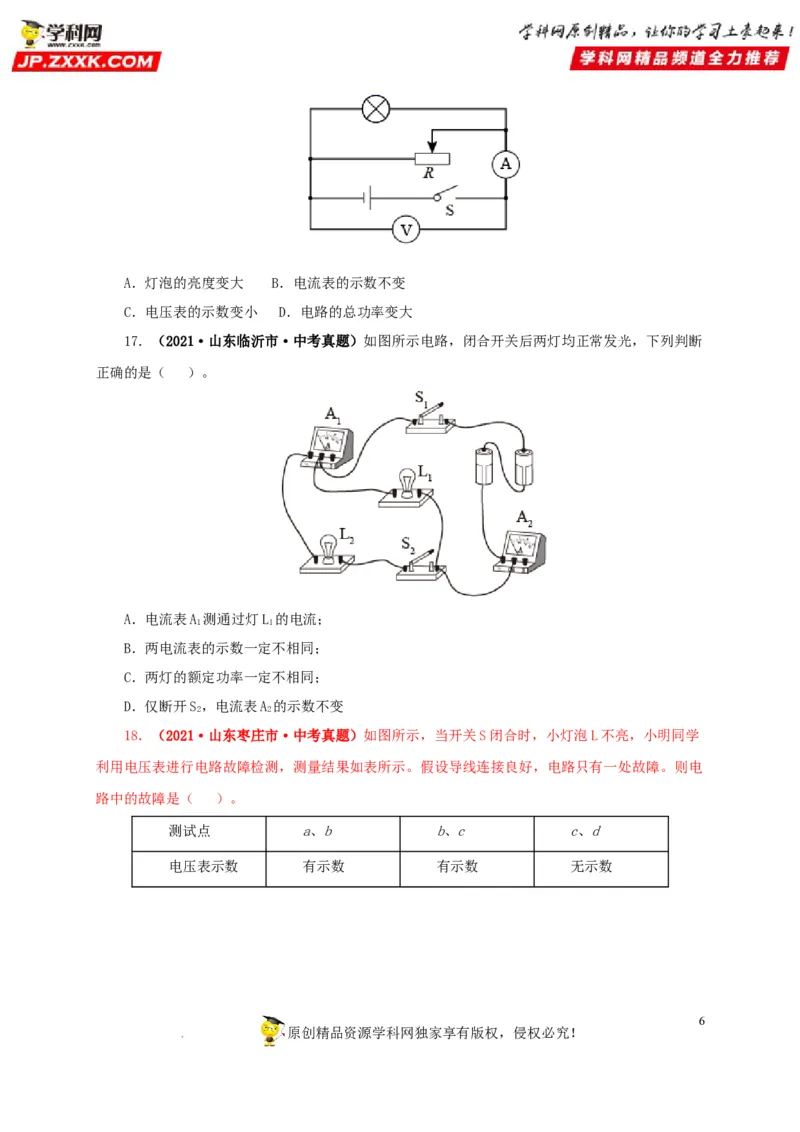

学科网（北京）股份有限公司A．灯泡的亮度变大 B．电流表的示数不变
C．电压表的示数变小 D．电路的总功率变大
17．（2021·山东临沂市·中考真题）如图所示电路，闭合开关后两灯均正常发光，下列判断
正确的是（ ）。
A．电流表A 测通过灯L 的电流；
1 1
B．两电流表的示数一定不相同；
C．两灯的额定功率一定不相同；
D．仅断开S，电流表A 的示数不变
2 2
18．（2021·山东枣庄市·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学
利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电
路中的故障是（ ）。
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
6
原创精品资源学科网独家享有版权，侵权必究！

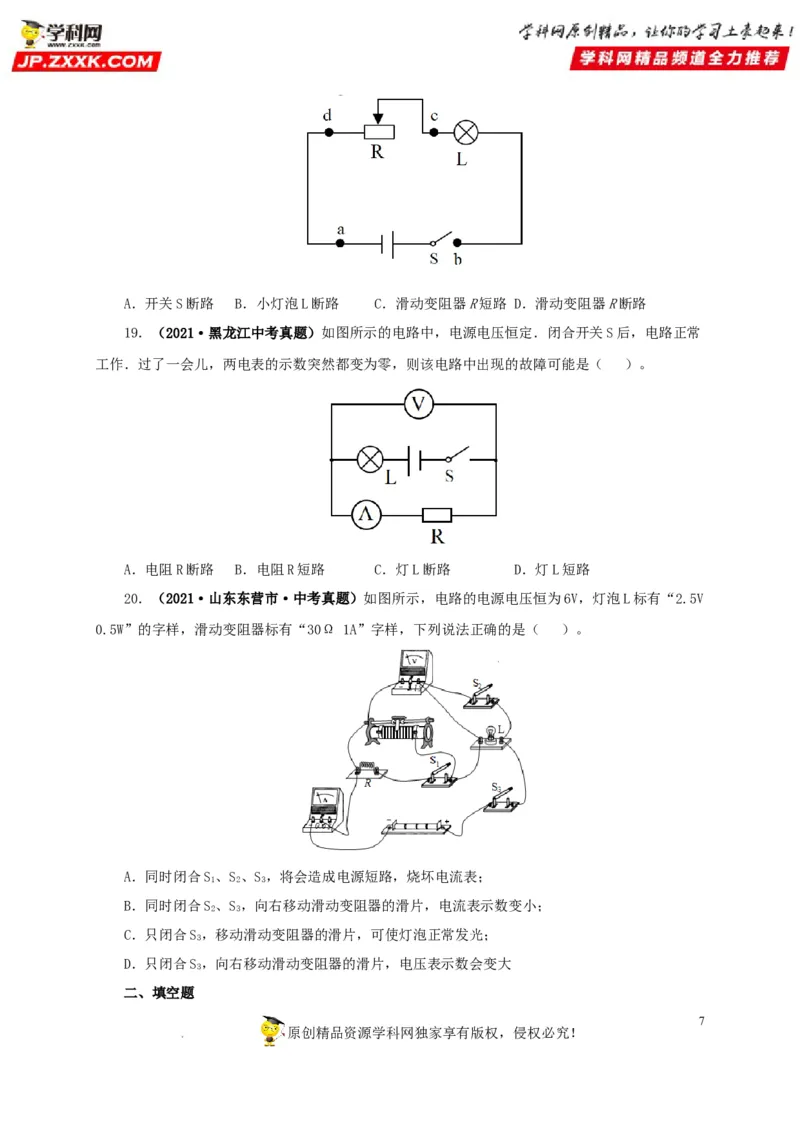

学科网（北京）股份有限公司A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路
19．（2021·黑龙江中考真题）如图所示的电路中，电源电压恒定．闭合开关S后，电路正常
工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（ ）。
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路
20．（2021·山东东营市·中考真题）如图所示，电路的电源电压恒为6V，灯泡L标有“2.5V
0.5W”的字样，滑动变阻器标有“30Ω 1A”字样，下列说法正确的是（ ）。
A．同时闭合S、S、S，将会造成电源短路，烧坏电流表；
1 2 3
B．同时闭合S、S，向右移动滑动变阻器的滑片，电流表示数变小；
2 3
C．只闭合S，移动滑动变阻器的滑片，可使灯泡正常发光；
3
D．只闭合S，向右移动滑动变阻器的滑片，电压表示数会变大
3
二、填空题
7
原创精品资源学科网独家享有版权，侵权必究！

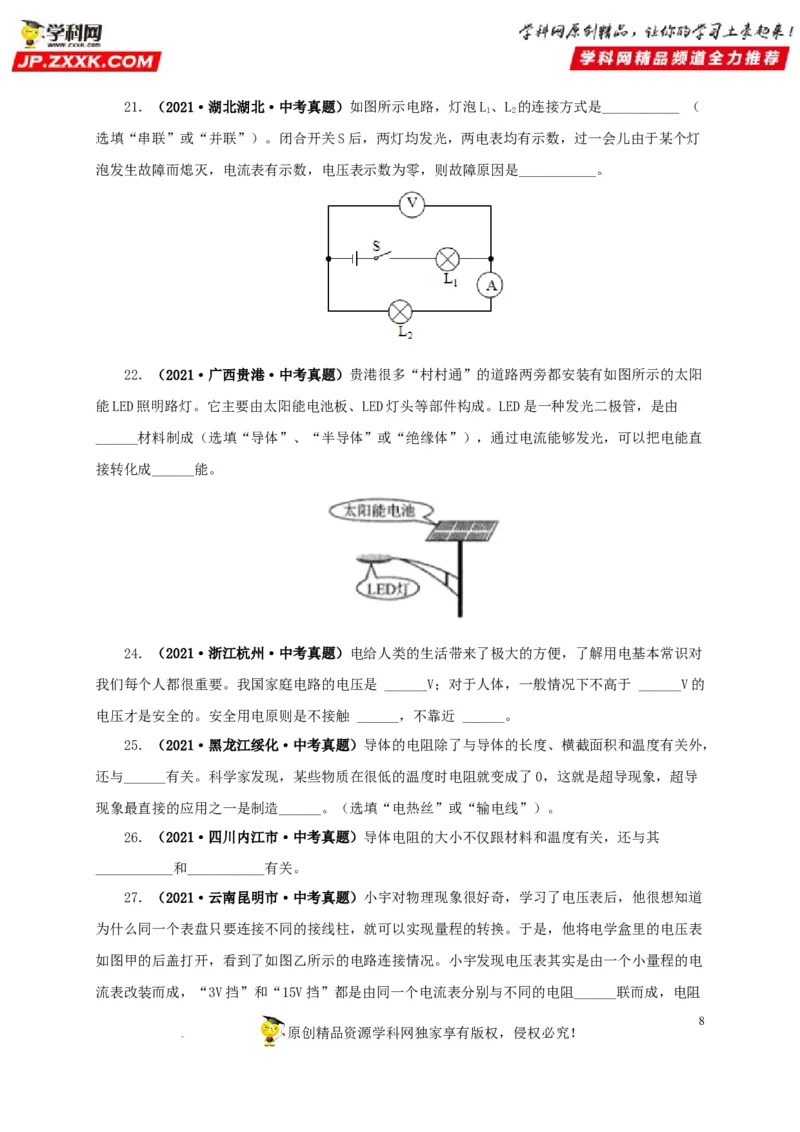

学科网（北京）股份有限公司21．（2021·湖北湖北·中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （
1 2
选填“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯
泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
22．（2021·广西贵港·中考真题）贵港很多“村村通”的道路两旁都安装有如图所示的太阳
能LED照明路灯。它主要由太阳能电池板、LED灯头等部件构成。LED是一种发光二极管，是由
______材料制成（选填“导体”、“半导体”或“绝缘体”），通过电流能够发光，可以把电能直
接转化成______能。
24．（2021·浙江杭州·中考真题）电给人类的生活带来了极大的方便，了解用电基本常识对
我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的
电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。
25．（2021·黑龙江绥化·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关外，
还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，超导
现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
26．（2021·四川内江市·中考真题）导体电阻的大小不仅跟材料和温度有关，还与其
___________和___________有关。
27．（2021·云南昆明市·中考真题）小宇对物理现象很好奇，学习了电压表后，他很想知道
为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表
如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电
流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻______联而成，电阻
8
原创精品资源学科网独家享有版权，侵权必究！

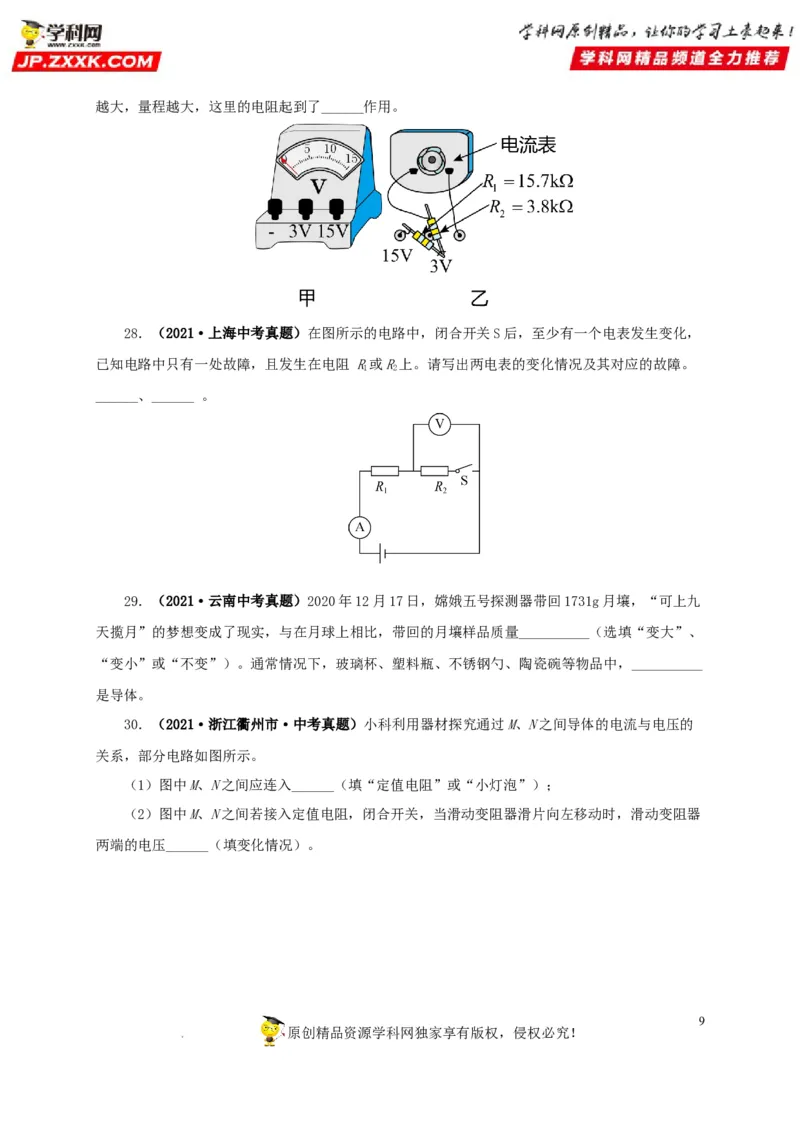

学科网（北京）股份有限公司越大，量程越大，这里的电阻起到了______作用。
28．（2021·上海中考真题）在图所示的电路中，闭合开关S后，至少有一个电表发生变化，
已知电路中只有一处故障，且发生在电阻 R或R上。请写出两电表的变化情况及其对应的故障。
1 2
______、______ 。
29．（2021·云南中考真题）2020年12月17日，嫦娥五号探测器带回1731g月壤，“可上九
天揽月”的梦想变成了现实，与在月球上相比，带回的月壤样品质量__________（选填“变大”、
“变小”或“不变”）。通常情况下，玻璃杯、塑料瓶、不锈钢勺、陶瓷碗等物品中，__________
是导体。
30．（2021·浙江衢州市·中考真题）小科利用器材探究通过M、N之间导体的电流与电压的
关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器
两端的电压______（填变化情况）。
9
原创精品资源学科网独家享有版权，侵权必究！

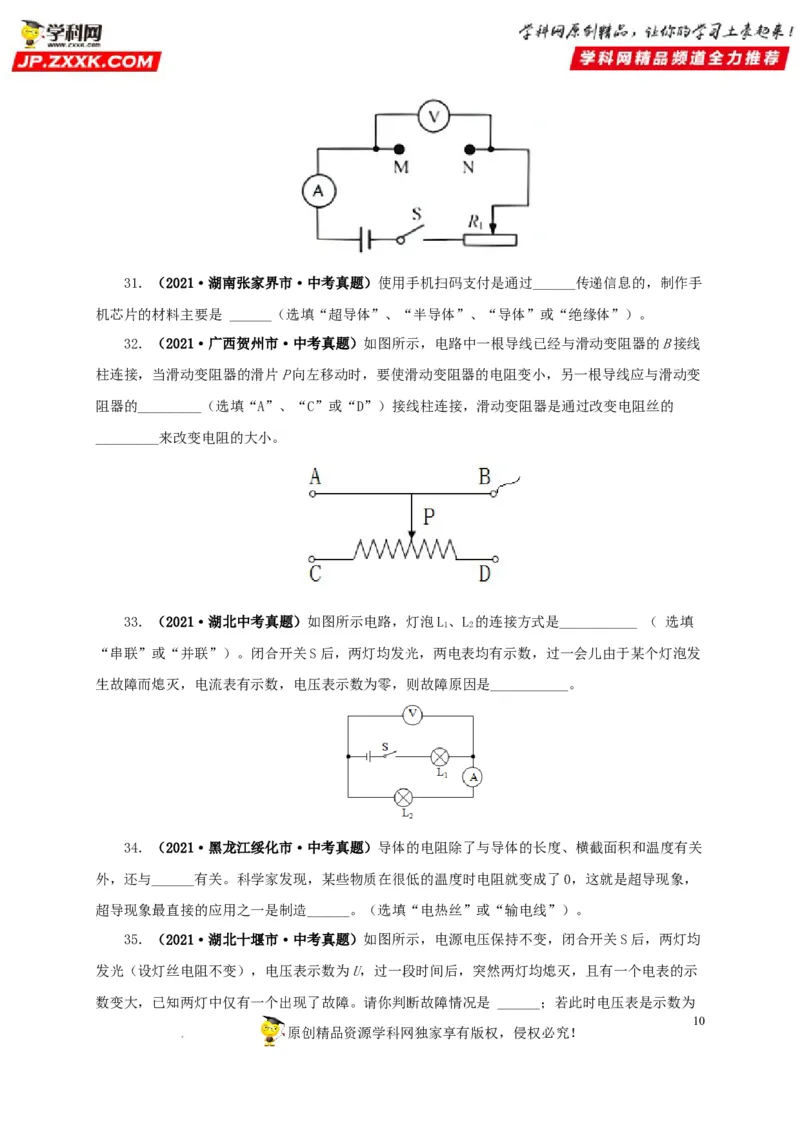

学科网（北京）股份有限公司31．（2021·湖南张家界市·中考真题）使用手机扫码支付是通过______传递信息的，制作手
机芯片的材料主要是 ______（选填“超导体”、“半导体”、“导体”或“绝缘体”）。
32．（2021·广西贺州市·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线
柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变
阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的
_________来改变电阻的大小。
33．（2021·湖北中考真题）如图所示电路，灯泡L、L 的连接方式是___________ （ 选填
1 2
“串联”或“并联”）。闭合开关S后，两灯均发光，两电表均有示数，过一会儿由于某个灯泡发
生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是___________。
34．（2021·黑龙江绥化市·中考真题）导体的电阻除了与导体的长度、横截面积和温度有关
外，还与______有关。科学家发现，某些物质在很低的温度时电阻就变成了0，这就是超导现象，
超导现象最直接的应用之一是制造______。（选填“电热丝”或“输电线”）。
35．（2021·湖北十堰市·中考真题）如图所示，电源电压保持不变，闭合开关S后，两灯均
发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示
数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ______；若此时电压表是示数为
10
原创精品资源学科网独家享有版权，侵权必究！

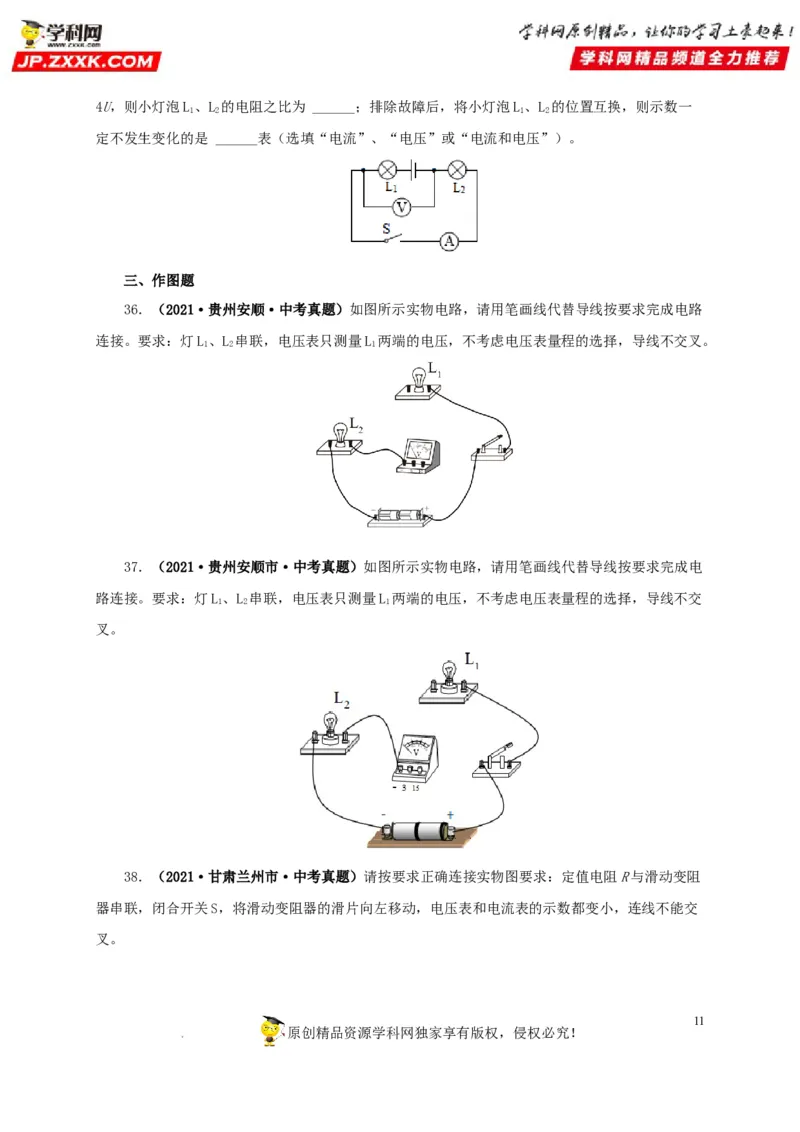

学科网（北京）股份有限公司4U，则小灯泡L、L 的电阻之比为 ______；排除故障后，将小灯泡L、L 的位置互换，则示数一
1 2 1 2
定不发生变化的是 ______表（选填“电流”、“电压”或“电流和电压”）。
三、作图题
36．（2021·贵州安顺·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路
连接。要求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交叉。
1 2 1
37．（2021·贵州安顺市·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电
路连接。要求：灯L、L 串联，电压表只测量L 两端的电压，不考虑电压表量程的选择，导线不交
1 2 1
叉。
38．（2021·甘肃兰州市·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻
器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交
叉。
11
原创精品资源学科网独家享有版权，侵权必究！

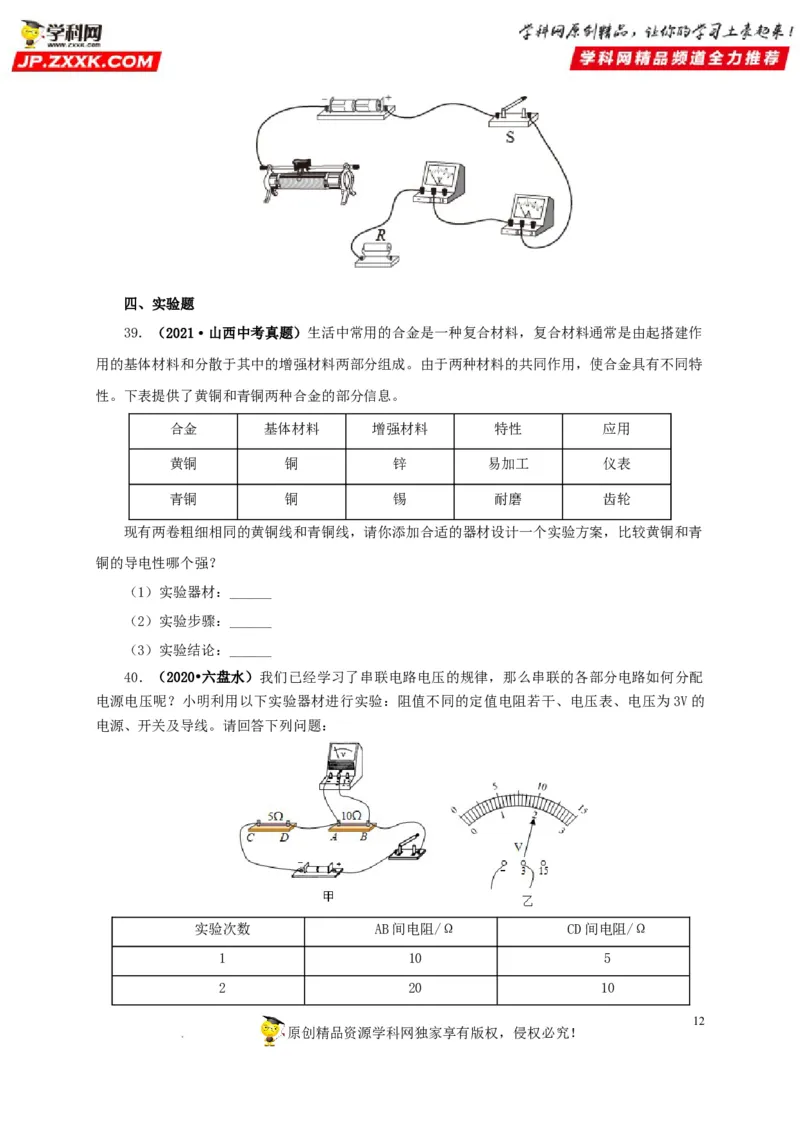

学科网（北京）股份有限公司四、实验题
39．（2021·山西中考真题）生活中常用的合金是一种复合材料，复合材料通常是由起搭建作
用的基体材料和分散于其中的增强材料两部分组成。由于两种材料的共同作用，使合金具有不同特
性。下表提供了黄铜和青铜两种合金的部分信息。
合金 基体材料 增强材料 特性 应用
黄铜 铜 锌 易加工 仪表
青铜 铜 锡 耐磨 齿轮
现有两卷粗细相同的黄铜线和青铜线，请你添加合适的器材设计一个实验方案，比较黄铜和青
铜的导电性哪个强？
（1）实验器材：______
（2）实验步骤：______
（3）实验结论：______
40．（2020•六盘水）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配
电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的
电源、开关及导线。请回答下列问题：
实验次数 AB间电阻/Ω CD间电阻/Ω
1 10 5
2 20 10
12
原创精品资源学科网独家享有版权，侵权必究！

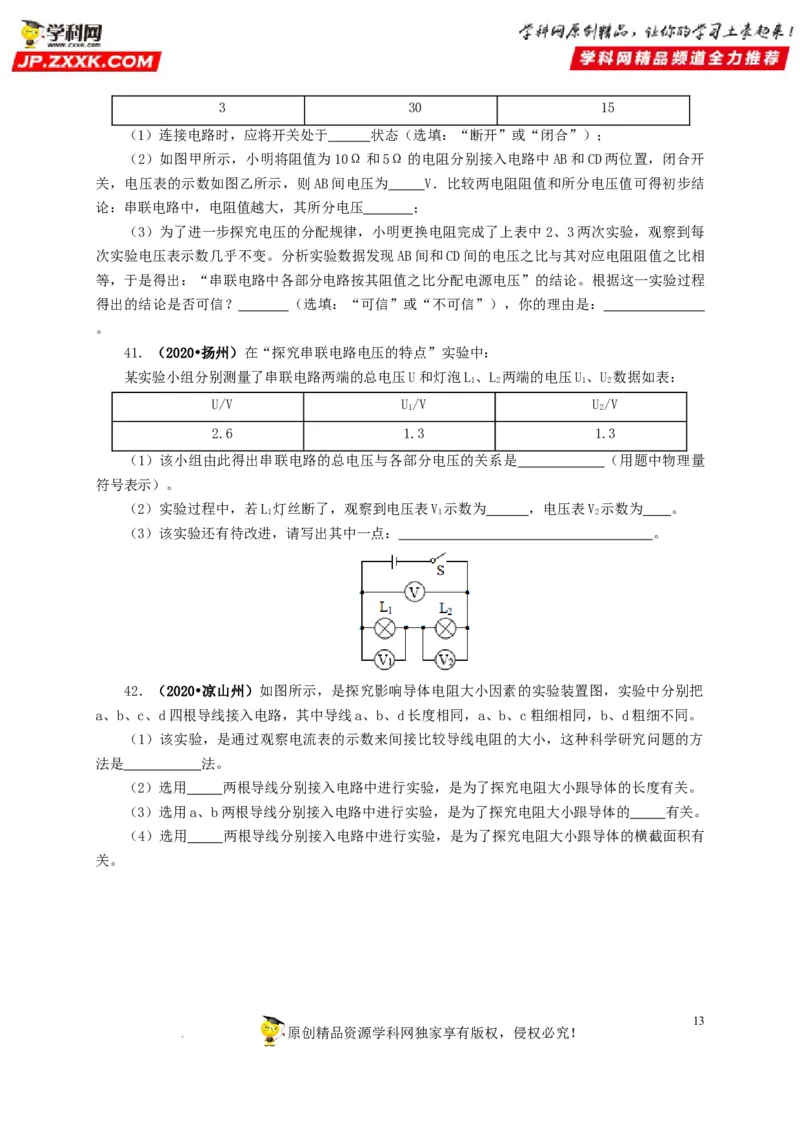

学科网（北京）股份有限公司3 30 15
（1）连接电路时，应将开关处于 状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开
关，电压表的示数如图乙所示，则AB间电压为 V．比较两电阻阻值和所分电压值可得初步结
论：串联电路中，电阻值越大，其所分电压 ；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每
次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相
等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程
得出的结论是否可信？ （选填：“可信”或“不可信”），你的理由是：
。
41．（2020•扬州）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L、L 两端的电压U、U 数据如表：
1 2 1 2
U/V U/V U/V
1 2
2.6 1.3 1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是 （用题中物理量
符号表示）。
（2）实验过程中，若L 灯丝断了，观察到电压表V 示数为 ，电压表V 示数为 。
1 1 2
（3）该实验还有待改进，请写出其中一点： 。

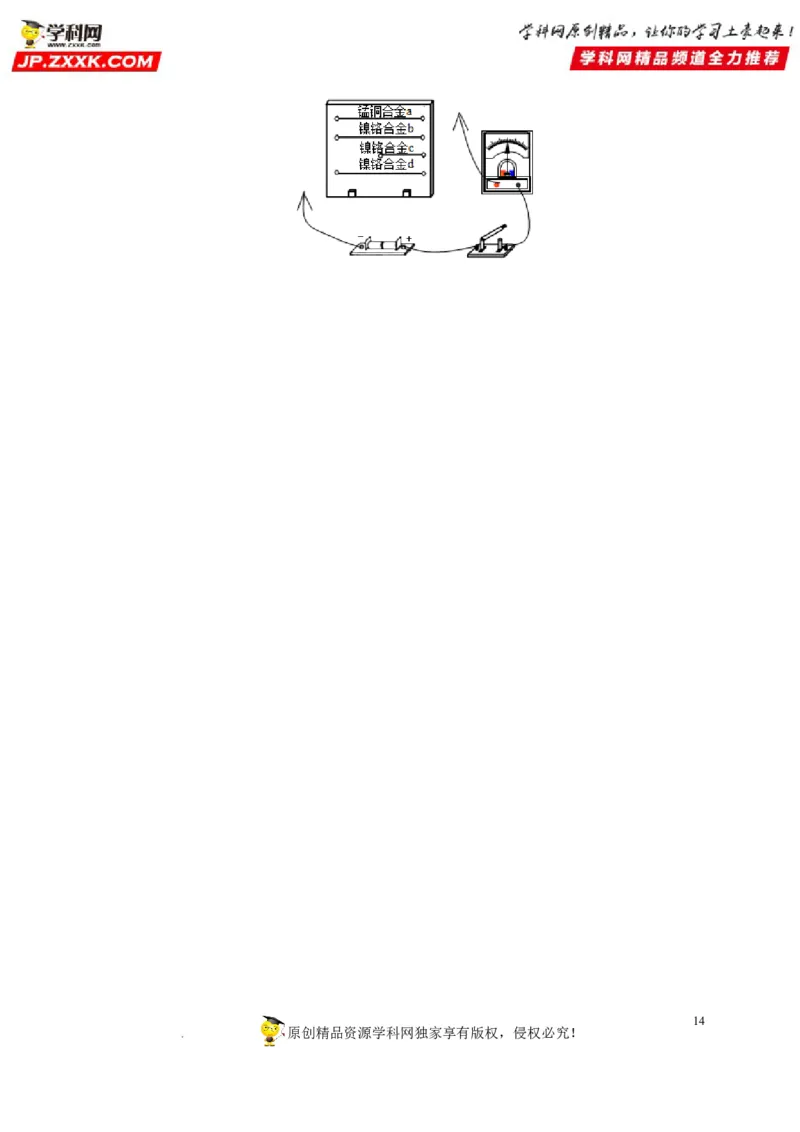

42．（2020•凉山州）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把
a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验，是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方
法是 法。
（2）选用 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的 有关。
（4）选用 两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有
关。
