中考冲刺：电学作图专题（基础）
撰稿：肖锋 审稿：雒文丽
【中考展望】
1、中考要求
一般指根据题目的要求，完成相应的作图。它可以反映学生对某个物理概念和物理规律的理解和掌握程
度，在中考试卷中所占分值约4分到9分。（各地要求略有不同）作图题一般分为两大类：基本作图题和设
计作图题。基本作图题考察基本作图方法和基本作图能力，设计作图题考察建模能力，设计能力、创新能
力和作图技巧。
2、中考动向
中考作图题主要在光学、力学、电学和电磁学部分。

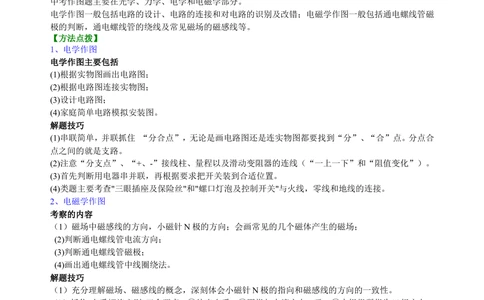

电学作图一般包括电路的设计、电路的连接和对电路的识别及改错；电磁学作图一般包括通电螺线管磁
极的判断，通电螺线管的绕线及常见磁场的磁感线等。
【方法点拨】
1、电学作图
电学作图主要包括
(1)根据实物图画出电路图；
(2)根据电路图连接实物图；
(3)设计电路图；
(4)家庭简单电路模拟安装图。
解题技巧
(1)串联简单，并联抓住 “分合点”，无论是画电路图还是连实物图都要找到“分”、“合”点。分点合
点之间的就是支路。
(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连线（“一上一下”和“阻值变化”）。
(3)首先判断用电器串并联，再根据要求把开关装到合适位置。
(4)类题主要考查"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线，零线和地线的连接。
2、电磁学作图
考察的内容
（1）磁场中磁感线的方向，小磁针N极的方向；会画常见的几个磁体产生的磁场；
(2)判断通电螺线管电流方向；
(3)判断通电螺线管磁极；
(4)画出通电螺线管中线圈绕法。
解题技巧
（1）充分理解磁场、磁感线的概念，深刻体会小磁针N极的指向和磁感线的方向的一致性。
（2）抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向。
【典型例题】
类型一、电学
1、根据实物图，画出电路图。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共7页让更多的孩子得到更好的教育
【思路点拨】从实物图中可以看出，两只灯泡并联，开关S 控制L 支路，开关S 控制整个电路。
2 2 1
【答案与解析】先画出电源的符号，按电流流向法从正极开始，依次画出开关S、灯泡L、开关S 回到
2 2 1
电源的负极，再把灯泡L 并联在灯泡L 与开关S 的两端即可。如图所示：
1 2 2

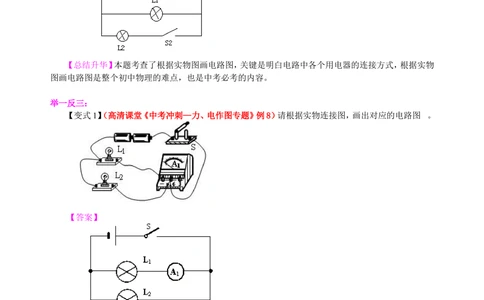

【总结升华】本题考查了根据实物图画电路图，关键是明白电路中各个用电器的连接方式，根据实物
图画电路图是整个初中物理的难点，也是中考必考的内容。
举一反三：
【变式1】（高清课堂《中考冲刺—力、电作图专题》例8）请根据实物连接图，画出对应的电路图 。
【答案】
【变式2】根据实物图在方框内画出相应的电路图。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共7页让更多的孩子得到更好的教育
【答案与解析】先画出电源符号，从电源的正极出发依次画出开关、灯泡L 、灯泡L 回到负极，然后把
1 2
电压表V 并联在电源的两端，V 并联在灯泡L 两端即可，如下如图所示：
1 2 2

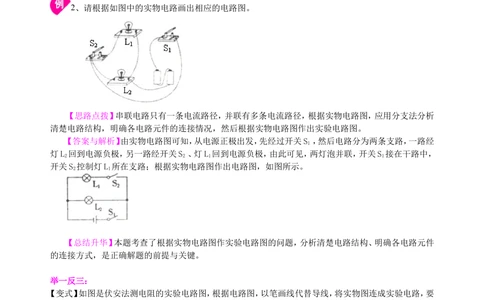

2、请根据如图中的实物电路画出相应的电路图。
【思路点拨】串联电路只有一条电流路径，并联有多条电流路径，根据实物电路图，应用分支法分析
清楚电路结构，明确各电路元件的连接情况，然后根据实物电路图作出实验电路图。
【答案与解析】由实物电路图可知，从电源正极出发，先经过开关S ，然后电路分为两条支路，一路经
1
灯L 回到电源负极，另一路经开关S 、灯L 回到电源负极，由此可见，两灯泡并联，开关S 接在干路中，
2 2 1 1
开关S 控制灯L 所在支路；根据实物电路图作出电路图，如图所示。
2 1
【总结升华】本题考查了根据实物电路图作实验电路图的问题，分析清楚电路结构、明确各电路元件
的连接方式，是正确解题的前提与关键。
举一反三：
【变式】如图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路，要
求滑动变阻器向左滑动时，电流表示数变大。(电压表用0～15 V的量程，电流表用0～0.6 A的量程)
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共7页让更多的孩子得到更好的教育

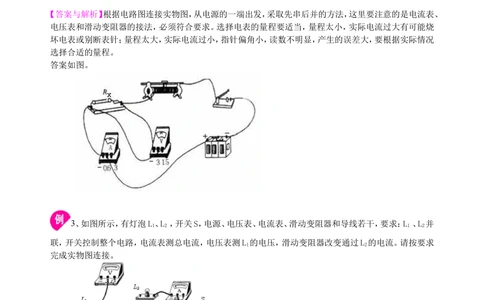

【答案与解析】根据电路图连接实物图，从电源的一端出发，采取先串后并的方法，这里要注意的是电流表、
电压表和滑动变阻器的接法，必须符合要求。选择电表的量程要适当，量程太小，实际电流过大有可能烧
坏电表或别断表针；量程太大，实际电流过小，指针偏角小，读数不明显，产生的误差大，要根据实际情况
选择合适的量程。
答案如图。
3、如图所示，有灯泡L、L ，开关S，电源、电压表、电流表、滑动变阻器和导线若干，要求：L 、L 并
1 2 1 2
联，开关控制整个电路，电流表测总电流，电压表测L 的电压，滑动变阻器改变通过L 的电流。请按要求
1 2
完成实物图连接。
【思路点拨】根据电路图的设计要求，逐一对照每一元件的在电路中所起的作用，再进行连接。连接
时重点注意电流表和电压表的正负接线柱要正进负出，电流表要串联在电路中，电压表应与被测用电器
并联，滑动变阻器的接线柱要选择一上一下等。
【答案与解析】在原有连接的基础上，先将电压表并联在灯泡L 的两端，再将滑动变阻器与灯泡L
1 2
串联，并注意滑动变阻器接线柱的选择要一上一下，最后将L 的右接线柱与L 的右接线柱连接，再将L
2 1 1
的左接线柱与滑动变阻器的左下端接线柱连接，实现两支路的并联，回到电源的负极，如图所示：
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第4页 共7页让更多的孩子得到更好的教育
【总结升华】连接实物电路时，一定要逐一对照题目的设计要求，特别注意电流表、电压表的连接方法、
滑动变阻器接线柱的选择等。最后还要注意在电路连接完成后一定还要进行认真检查，看每一个元件在
电路中的作用是否符合要求。
举一反三：
【变式】（高清课堂《中考冲刺—力、电作图专题》例9）箱子表面上有A、B、C三个接线柱，其内部有一
个电源，一个电阻，还有部分导线。小梦用如图乙的小灯泡对其内部连接情况进行了探究，记录情况如下
表。请你在图甲中画出内部接线的电路图。
M和A接通 M和B接通
N接C，灯正常发光 N接C，灯光发暗
N接B，灯不亮 N接A，灯不亮
【答案】
类型二、电和磁
4、磁体周围一条磁感线的方向如图所示，试确定磁体的N、S极和A点处小磁针的指向。
【思路点拨】在磁体周围磁感线从磁体北极出来，回到南极，由磁感线的方向即可判断出磁体的两极。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第5页 共7页让更多的孩子得到更好的教育
又因为小磁针在某点时的N极指向与该点磁感线方向一致。那么就能做出一条通过磁针所在处的磁感线，
小磁针N极指向即可得出，从乙图磁感线分布看，两磁极极性相同。
【答案与解析】因为在磁体周围磁感线从磁体北极出来，回到南极，因此甲磁体的左端为N极，右端
为S极，乙图中两磁极极性相同，并且都为N极；又因为小磁针在某点时的N极指向与该点磁感线方向一
致；如图所示：
【总结升华】知道磁感线的特点，并会根据磁感线的方向确定磁极的极性，我们规定小磁针静止时N
极所指向的方向为磁感线方向。
举一反三：
【变式】标出如图所示中磁感线的方向或磁铁的N、S极。
【答案】
5、图是个通电螺线管，请在图中标出磁感线方向并在括号内标出小磁针磁极的名称。
【思路点拨】由右手螺旋定则可得出螺线管的极性，由磁感线的特点可得出磁感线的方向及小磁针所
在位置的磁场方向，则可知小磁针的磁极。
【答案与解析】由右手螺旋定则可得，螺线管右侧为N极，因外部磁感线由N极指向S极，故磁感线
方向向左；小磁针所在位置处磁场方向指向右侧，故小磁针的右侧为N极，故答案如图所示：
【总结升华】右手螺旋定则为重点及难点，应多加练习能做到熟练应用。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第6页 共7页让更多的孩子得到更好的教育
6、请连接图中的工作电路部分，使控制电路上S断开时甲灯亮，S合上时乙灯亮。
【思路点拨】电磁继电器中最主要的部分就是电磁铁，可分为控制电路和工作电路两部分，当控制电
路接通时，电磁铁有磁性，吸引衔铁；当电磁铁无磁性时，衔铁在弹簧的作用下被拉起，其实质相当于工作
电路中的开关。
【答案与解析】如图所示，当控制电路上S断开时，电磁铁没有磁性，衔铁被弹簧拉起，此时甲灯亮，
乙灯不亮，所以应该使甲灯所在支路接通，乙灯所在电路断开；当S闭合时，电磁铁有磁性，把衔铁吸下，
此时乙灯亮，甲灯不亮，所以应该使乙灯所在电路接通，甲灯所在电路断开；故答案如图所示。
【总结升华】此题主要考查了电磁继电器的连接，首先要搞清电磁继电器的构造，及各部分的作用。同
时要掌握电磁继电器的工作原理，能够搞清其控制电路和工作电路，根据现象进行连接。
