【巩固练习】

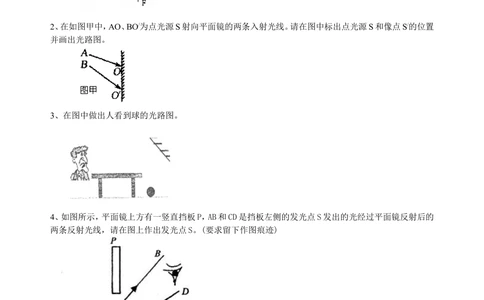

1、如图所示AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区
域。
2、在如图甲中，AO、BO/为点光源S射向平面镜的两条入射光线。请在图中标出点光源S和像点S/的位置
并画出光路图。
3、在图中做出人看到球的光路图。
4、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S发出的光经过平面镜反射后的
两条反射光线，请在图上作出发光点S。(要求留下作图痕迹)
5、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共5页让更多的孩子得到更好的教育
6、根据平面镜成像特点，在图中画出物体AB所成的像。

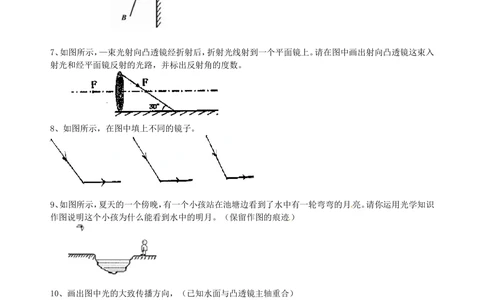

7、如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上。请在图中画出射向凸透镜这束入
射光和经平面镜反射的光路，并标出反射角的度数。
8、如图所示，在图中填上不同的镜子。
9、如图所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识
作图说明这个小孩为什么能看到水中的明月。（保留作图的痕迹）
10、画出图中光的大致传播方向，（已知水面与凸透镜主轴重合）
【答案与解析】
1、【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共5页让更多的孩子得到更好的教育
【解析】根据光的直线传播先寻找看不到C点的范围，再找看不到D的范围，两个范围的公共部分就是
所求区域。

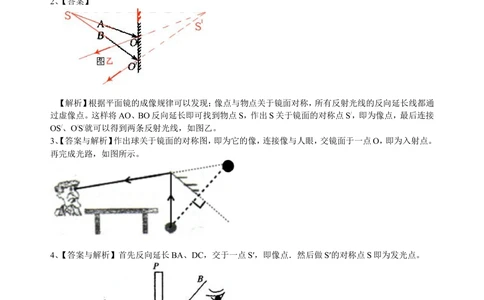

2、【答案】
【解析】根据平面镜的成像规律可以发现：像点与物点关于镜面对称，所有反射光线的反向延长线都通
过虚像点。这样将AO、BO反向延长即可找到物点S，作出S关于镜面的对称点S/，即为像点，最后连接
OS/、O/S/就可以得到两条反射光线，如图乙。
3、【答案与解析】作出球关于镜面的对称图，即为它的像，连接像与人眼，交镜面于一点O，即为入射点。
再完成光路，如图所示。
4、【答案与解析】首先反向延长BA、DC，交于一点S′，即像点．然后做S′的对称点S即为发光点。
故答案为：
5、【答案与解析】（a）图中是使从焦点发出的光变得平行，应填一个凸透镜；
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共5页让更多的孩子得到更好的教育
（b）图中是使平行光线变得发散，应填一个凹透镜。
6、【答案与解析】分别作出端点A、B在平面镜中的对称点A′、B′，用虚线连接A′、B′，即为物体AB的
像，如图：

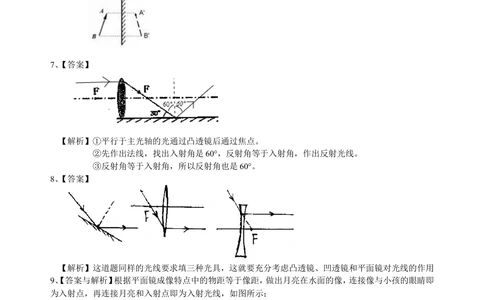

7、【答案】
【解析】①平行于主光轴的光通过凸透镜后通过焦点。
②先作出法线，找出入射角是60°，反射角等于入射角，作出反射光线。
③反射角等于入射角，所以反射角也是60°。
8、【答案】
【解析】这道题同样的光线要求填三种光具，这就要充分考虑凸透镜、凹透镜和平面镜对光线的作用
9、【答案与解析】根据平面镜成像特点中的物距等于像距，做出月亮在水面的像，连接像与小孩的眼睛即
为入射点，再连接月亮和入射点即为入射光线，如图所示：
10、【答案与解析】因为入射光线平行主光轴，因此根据平行于主光轴的光线经凸透镜折射后的光线的过
焦点画出折射光线；然后过入射点（焦点）画法线，并根据折射角小于入射角画出折射光线；如图所示：
