【巩固练习】
1、在图中画出小球受力的示意图。
2、用毛皮摩擦两橡胶块，然后将它们放在绝缘平面上，画出A对B的作用力的示意图。
3、下图中小球重10N，画出它对墙壁压力的示意图。
4、图中，小球悬浮在水中，请画出小球所受力的示意图
5、如图所示，O是均匀杠杆OA的支点，所挂物体的重力为G，请在图中画出物体所受重力的示意图及拉
力F的力臂。
6、物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画
出此时它受到的摩擦力并标出大小。
7、下图所示的杠杆中，动力的力臂用 表示，图中所画力臂正确的是( )
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
8、在下图中，画出各力的力臂。

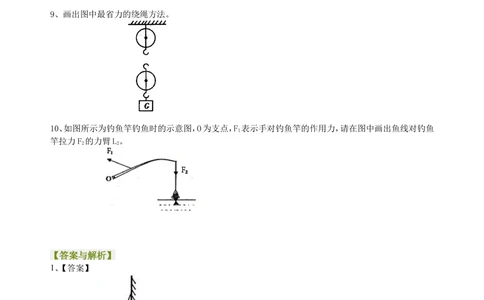

9、画出图中最省力的绕绳方法。
10、如图所示为钓鱼竿钓鱼时的示意图，O为支点，F 表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼
1
竿拉力F 的力臂L。
2 2
【答案与解析】
1、【答案】
2、【答案】
【解析】用毛皮摩擦两橡胶块带同种电荷，相互排斥，所以A对B的作用力水平向右。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
3、【答案】
【解析】小球对墙壁压力作用在小球与墙壁的接触面上，垂直于墙壁。
4、【答案】

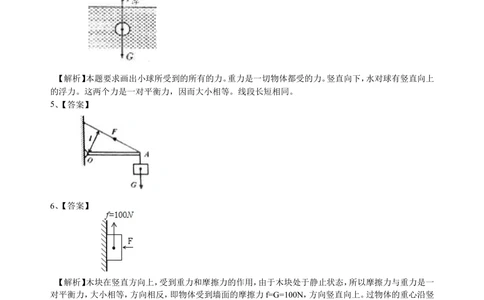

【解析】本题要求画出小球所受到的所有的力。重力是一切物体都受的力。竖直向下，水对球有竖直向上
的浮力。这两个力是一对平衡力，因而大小相等。线段长短相同。
5、【答案】
6、【答案】
【解析】木块在竖直方向上，受到重力和摩擦力的作用，由于木块处于静止状态，所以摩擦力与重力是一
对平衡力，大小相等，方向相反，即物体受到墙面的摩擦力f=G=100N，方向竖直向上。过物体的重心沿竖
直向上的方向画一条带箭头的线段，大小为100N。
7、【答案】D
【解析】力臂是支点到力的作用线的垂直距离。
8、【答案】
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
9、【答案】如图所示

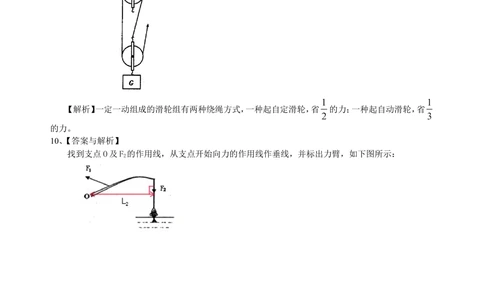

【解析】一定一动组成的滑轮组有两种绕绳方式，一种起自定滑轮，省 的力；一种起自动滑轮，省
的力。
10、【答案与解析】
找到支点O及F 的作用线，从支点开始向力的作用线作垂线，并标出力臂，如下图所示：
2
