专题 04 作图题

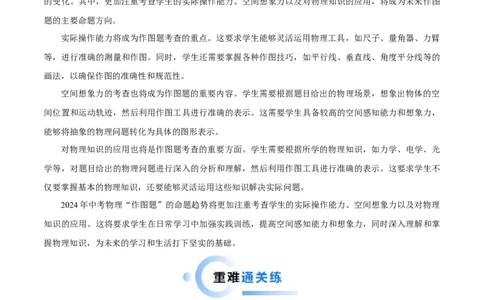

随着科技的快速发展和教育改革的不断深入，2024年中考物理“作图题”的命题趋势预计将会有显著
的变化。其中，更加注重考查学生的实际操作能力、空间想象力以及对物理知识的应用，将成为未来作图
题的主要命题方向。
实际操作能力将成为作图题考查的重点。这要求学生能够灵活运用物理工具，如尺子、量角器、力臂
等，进行准确的测量和作图。同时，学生还需要掌握各种作图技巧，如平行线、垂直线、角度平分线等的
画法，以确保作图的准确性和规范性。
空间想象力的考查也将成为作图题的重要内容。学生需要根据题目给出的物理场景，想象出物体的空
间位置和运动轨迹，然后利用作图工具进行准确的表示。这需要学生具备较高的空间感知能力和想象力，
能够将抽象的物理问题转化为具体的图形表示。
对物理知识的应用也将是作图题考查的重要方面。学生需要根据所学的物理知识，如力学、电学、光
学等，对题目给出的物理问题进行深入的分析和理解，然后利用作图工具进行准确的表示。这要求学生不
仅要掌握基本的物理知识，还要能够灵活运用这些知识解决实际问题。
2024年中考物理“作图题”的命题趋势将更加注重考查学生的实际操作能力、空间想象力以及对物理
知识的应用。这将要求学生在日常学习中加强实践训练，提高空间感知能力和想象力，同时深入理解和掌
握物理知识，为未来的学习和生活打下坚实的基础。
（限时20分钟）
作图题A
一、作图题
1．如图所示，O点为支点，画出杠杆处于静止状态时动力F 的力臂。
12．请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
3．请完成以下透镜的光路图。
4．请在图中画出人眼看到蜡烛S点的光路图，并保留作图痕迹。
5．“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。
元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在“表”上方加一根架空的
横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的“圭表”，精确推算出了
二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，
并标明两条光线的传播方向。6．已知光源点A、镜面及眼睛点B，AB之间有墙相隔，光线由光源经镜面向眼睛反射。请作出反射光线
和入射光线。
7．如图是小兰在练习“斜身引体”项目时的情景。把人体视为杠杆，O为支点，动力等效为F，请画出
1
F 的力臂l。
1 1
8．按下列要求作图。
(1)木块A静止在斜面上，在图中画出斜面受到的压力的示意图。
(2)一个木块重4N在光滑的地板上，做匀速直线运动，请画出木块受到的重力和支持力。
9．如图为路灯下悬挂的灯笼，请画出这只灯笼所受重力的示意图。10．在图中画出足球静止时对水平地面压力F的示意图（作用点在O点）。
11．请在图中把吊扇按安全用电原则接入家庭电路，要求当调速开关滑片顺时针转动时，可以减慢吊扇转
速。
12．根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。
13．一束光斜射向水面，请画出这束光进入水后的光线。
14．图中降落伞沿与竖直成30°的方向匀速下落，画出重物A的受力示意图。15．如图所示，物体 在水平地面上静止，画出物体 受力的示意图。
16．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线 点处的磁场方向；②小
磁针的 极。
17．如图所示，在路灯（A点表示）的照射下，地面上出现了小树BC的影子BD，请根据光的直线传播知
识画图确定点D的位置。
18．按要求作图。如图所示，一个小球在竖直挡板的作用下静止在斜面上，请作出小球所受重力的示意图
（O为小球的重心）。
19．如题图所示，用滑轮组提升重物，用最小的力将物重提升到高处，请你用笔画线代替绳子，画出符合
要求的绳子绕法。20．根据电路图，将电路元件连成实物电路。
（限时25分钟）
1．在图中杠杆OA在力F、F 的作用下处于静止状态，L 是力F 的力臂。在图中画出力F 的力臂L 和力
1 2 1 1 2 2
F。
1
2．如图甲所示，是凹透镜的三条特殊光线画法。实际上凹透镜也可以成像，物体经凹透镜所成的像是正
立缩小的虚像。如图乙所示，MN是主光轴，A'B'是物体AB通过凹透镜所成的像，请你根据凹透镜的三条
特殊光线，在乙图中画出凹透镜的位置并标出其中一个焦点的位置。（保留作图痕迹）
3．如图是一款利用热传感器（温度越高，热传感器电阻越小）设计的高温报警器电路。闭合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯亮。请你将电铃、灯泡和热传感器
（ ）画到合适的虚线框内。
4．如图所示，小明同学站在水池旁，通过水面恰好看见空中小鸟和水中鱼重合。A代表小明的眼睛、B代
表看到的小鸟和鱼。请你画出小鸟（用点C表示）和鱼（用点D表示）原来位置的大致光路图。
5．一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，
并标出折射角的角度大小。
6．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是鱼在水下看到蜻蜓的像点，
请在图中作出其光路图（保留作图痕迹）。
7．请你设计一个电路图，要求将L、L 并联，开关S 作总开关，S 控制灯L，电流表测A 测干路电流，
1 2 1 2 2 1电流表A 测L 所在支路电流，并根据要求画出电路图，再根据电路图用铅笔将实物连接好。
2 1
8．这是伽利略望远镜的原理，请尝试作出人所看到的物体的像。（图中已知凸透镜的右焦点和凹透镜的
右焦点重合，即两透镜间的距离为凸透镜和凹透镜的焦距差）
9．在图中画出该滑轮的支点O，并画出 、 的力臂 、 。

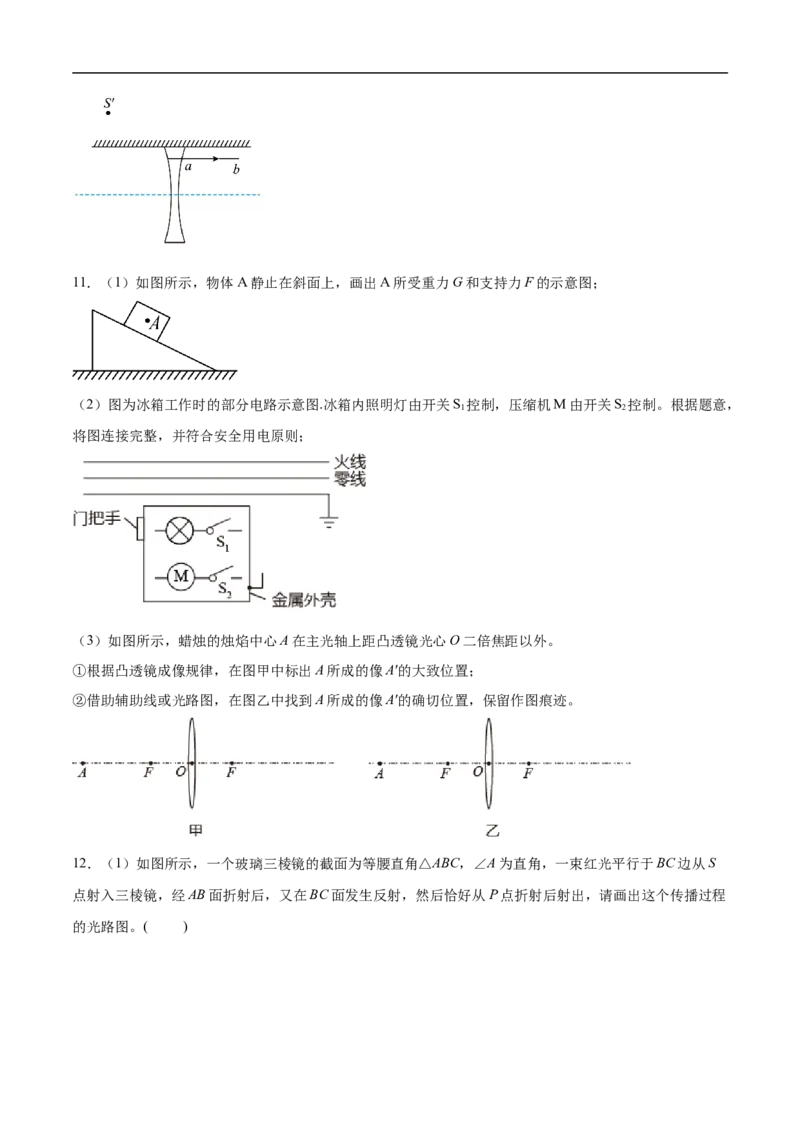

10．平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，ab为其经凹透镜折射后平行于主
光轴射出的光线，S’是光源S在平面镜中的像。请画出：
（1）光源S的位置；
（2）凹透镜右侧的焦点F；
（3）补全光路。11．（1）如图所示，物体A静止在斜面上，画出A所受重力G和支持力F的示意图；
（2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S 控制，压缩机M由开关S 控制。根据题意，
1 2
将图连接完整，并符合安全用电原则；
（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。

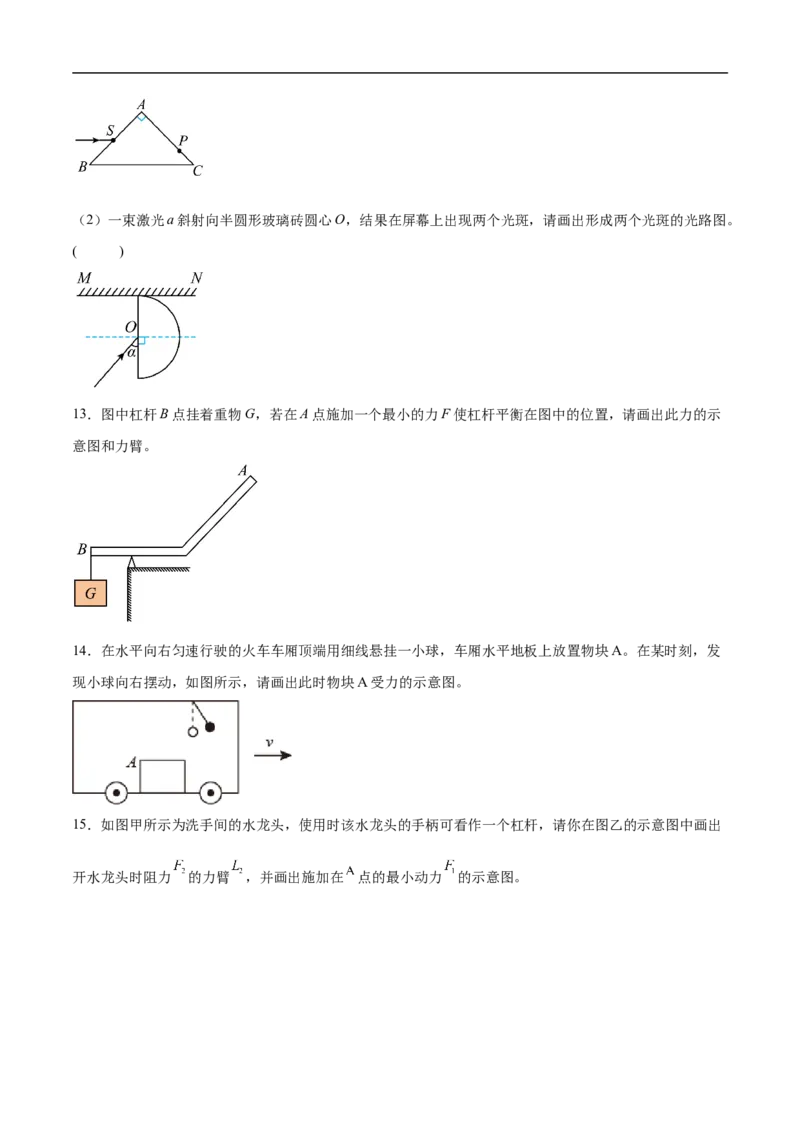

12．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S
点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程
的光路图。( )（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
( )
13．图中杠杆B点挂着重物G，若在A点施加一个最小的力F使杠杆平衡在图中的位置，请画出此力的示
意图和力臂。
14．在水平向右匀速行驶的火车车厢顶端用细线悬挂一小球，车厢水平地板上放置物块A。在某时刻，发
现小球向右摆动，如图所示，请画出此时物块A受力的示意图。

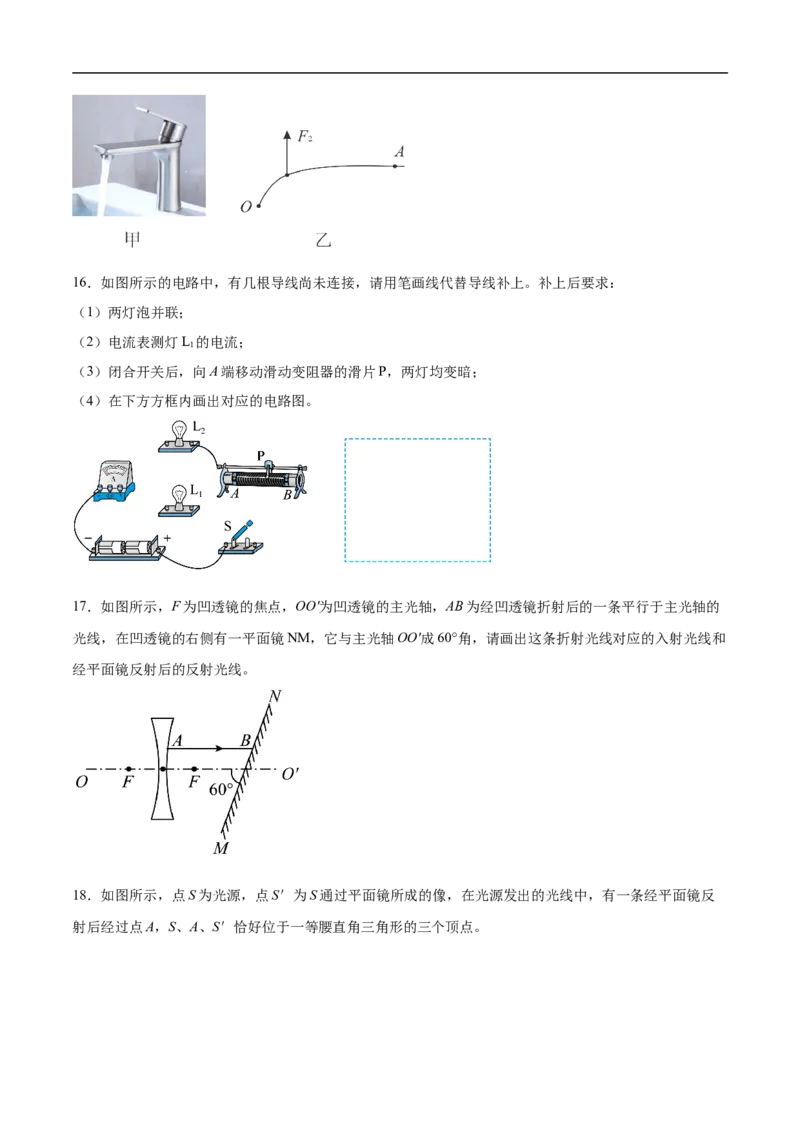

15．如图甲所示为洗手间的水龙头，使用时该水龙头的手柄可看作一个杠杆，请你在图乙的示意图中画出
开水龙头时阻力 的力臂 ，并画出施加在 点的最小动力 的示意图。16．如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两灯泡并联；
（2）电流表测灯L 的电流；
1
（3）闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗；
（4）在下方方框内画出对应的电路图。
17．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的
光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和
经平面镜反射后的反射光线。

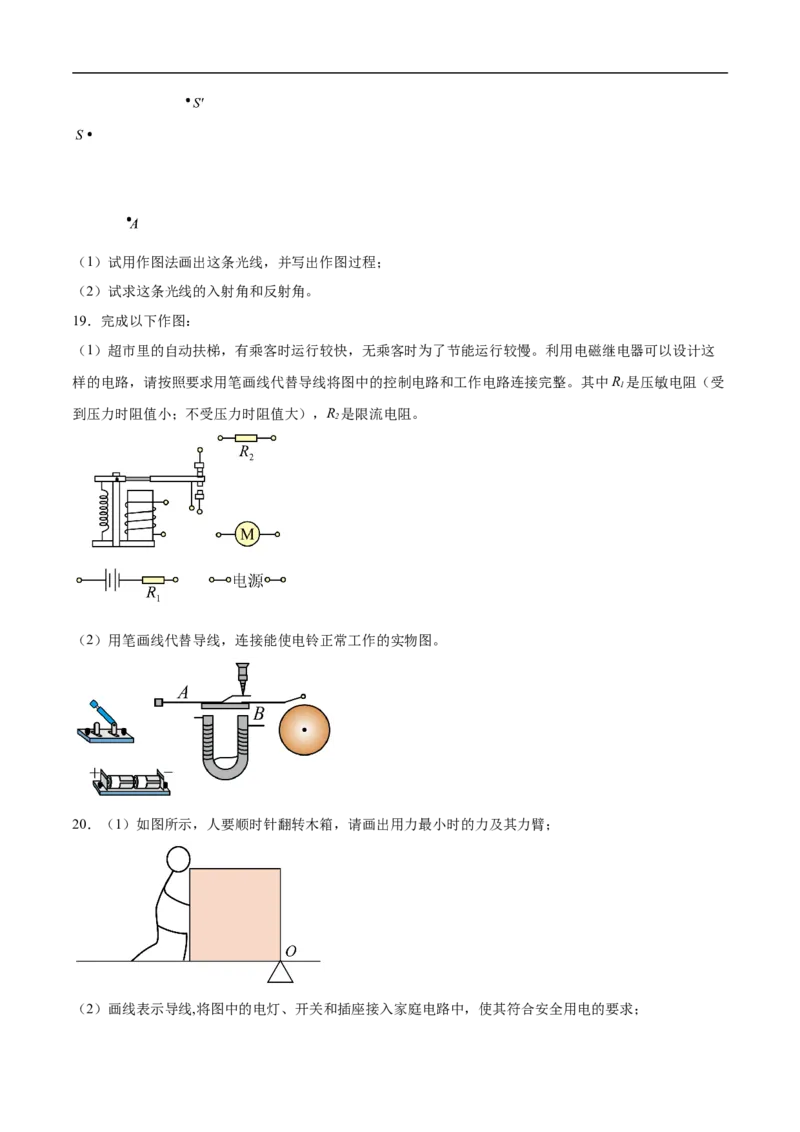

18．如图所示，点S为光源，点S＇为S通过平面镜所成的像，在光源发出的光线中，有一条经平面镜反
射后经过点A，S、A、S＇恰好位于一等腰直角三角形的三个顶点。（1）试用作图法画出这条光线，并写出作图过程；
（2）试求这条光线的入射角和反射角。
19．完成以下作图：
（1）超市里的自动扶梯，有乘客时运行较快，无乘客时为了节能运行较慢。利用电磁继电器可以设计这
样的电路，请按照要求用笔画线代替导线将图中的控制电路和工作电路连接完整。其中R 是压敏电阻（受
1
到压力时阻值小；不受压力时阻值大），R 是限流电阻。
2
（2）用笔画线代替导线，连接能使电铃正常工作的实物图。
20．（1）如图所示，人要顺时针翻转木箱，请画出用力最小时的力及其力臂；

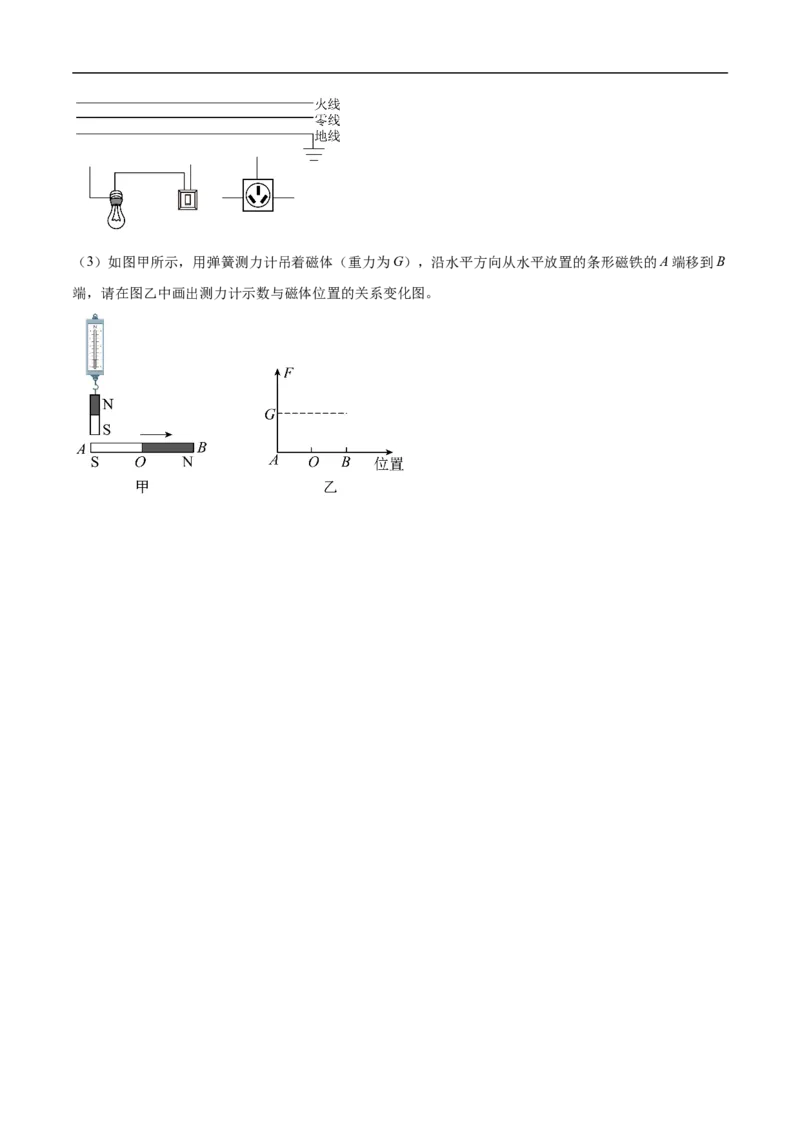

（2）画线表示导线,将图中的电灯、开关和插座接入家庭电路中，使其符合安全用电的要求；（3）如图甲所示，用弹簧测力计吊着磁体（重力为G），沿水平方向从水平放置的条形磁铁的A端移到B
端，请在图乙中画出测力计示数与磁体位置的关系变化图。
