专题 16 作图题
考情分析................................................................................................................................................1
考点一 光学作图................................................................................................................................2
【真题研析·规律探寻】 .....................................................................................................................2
【核心提炼·考向探究】 .....................................................................................................................4
【题型特训·命题预测】 .....................................................................................................................5
考点二 力学作图................................................................................................................................8
【真题研析·规律探寻】 .....................................................................................................................8
【核心提炼·考向探究】 .....................................................................................................................9
【题型特训·命题预测】 ...................................................................................................................10
考点三 电磁学作图..........................................................................................................................14
【真题研析·规律探寻】 ...................................................................................................................14
【核心提炼·考向探究】.....................................................................................................................16
【题型特训·命题预测】 ...................................................................................................................17

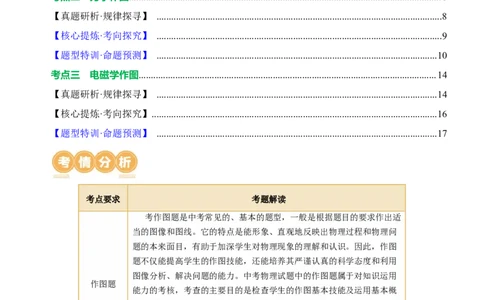

考点要求 考题解读
考作图题是中考常见的、基本的题型，一般是根据题目的要求作出适
当的图像和图线。它的特点是能形象、直观地反映出物理过程和物理问
题的本来面目，有助于加深学生对物理现象的理解和认识。因此，作图
题不仅能提高学生的作图技能，还能培养其严谨认真的科学态度和利用
图像分析、解决问题的能力。中考物理试题中的作图题属于对知识运用
作图题
能力的考核，考查的主要目的是检查学生的作图基本技能及运用基本概
念和规律进行作图解决物理问题的能力。
以广东省中考为例，作图题每年在中考中占分为8～10分，除作图题
中光学、力学和电学各1题共占7-8分外，还在实验题或综合能力题中
占2～3分左右。从内容上可分为光学作图、力学作图、电磁学作图。考点一 光学作图
1. （2023·盐城·中考题）如图所示，根据光的反射规律，画出反射光线并标出反射角的度数。
2.（2023·辽宁丹东·中考真题）如图所示，管道内A处有一只正在发光的小灯泡，小潘的眼睛在B
处看到了平面镜中小灯泡的像，请画出小潘看到小灯泡A的像的光路图。
3．（2023·辽宁大连·中考真题）如图所示，一束光从空气斜射入玻璃，请画出折射光线。
4.（2023·山东潍坊·中考真题）为测量容器中水的深度，一同学将刻度尺竖直插入水中，如图所示。
从A处向水中看去，看到刻度尺上B点在水中所成的像位于C点，同时看到水中D点的像也位于C点。
请据此：（1）用虚线画出水面位置；（2）完成看到D点的光路图。
5. （2023·烟台·中考题）光通过透镜会发生折射，请将图中的入射光线或折射光线补画完整。5. （2023·山东日照·中考真题）一个底面镀银的球冠形玻璃球放置在水平桌面上，其横截面如图
所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。
画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。

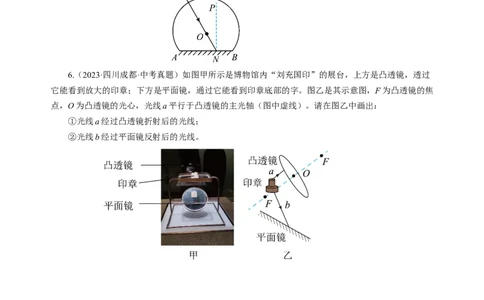

6.（2023·四川成都·中考真题）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过
它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦
点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
①光线a经过凸透镜折射后的光线；
②光线b经过平面镜反射后的光线。考点 考查内容 作图依据与要求
①已知入射光线、镜面，
求作反射光线； 1. 作图依据：光的反射定律
光 ②已知反射光线、镜面， 2. 作图规范
的
反 求作入射光线； ①光线用实线加箭头表示，法线和光线的反向延
射
③已知入射、反射光线， 长线等辅助线用虚线表示。②法线垂直于反射面，
作
图 求作镜面； 要标垂直符号。
④已知入射点、反射点、 ③平面镜的非反射面要加短斜线。
镜面，求作光路；

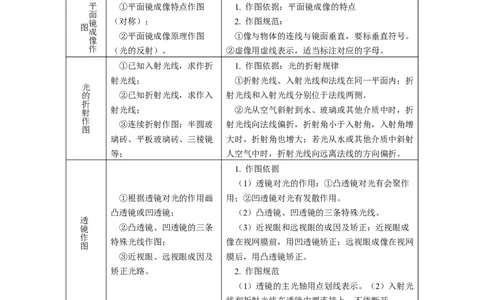

平 ①平面镜成像特点作图 1. 作图依据：平面镜成像的特点
面
镜 （对称）； 2. 作图规范：
图
成
②平面镜成像原理作图 ①像与物体的连线与镜面垂直，要标垂直符号。
像
作 （光的反射）。 ②虚像用虚线表示，适当标注对应的字母。
光
的
折
射
作
图
①已知入射光线，求作折 1. 作图依据：光的折射规律
射光线； ①折射光线、入射光线和法线在同一平面内；折
②已知折射光线，求作入 射光线和入射光线分别位于法线两侧。
射光线； ②光从空气斜射到水、玻璃或其他介质中时，折
③连续折射作图：半圆玻 射光线向法线偏折，折射角小于入射角，入射角增
璃砖、平板玻璃砖、三棱镜 大时，折射角也增大；若光从水或其他介质中斜射
等； 人空气中时，折射光线向远离法线的方向偏折。
1. 作图依据
（1）透镜对光的作用：①凸透镜对光有会聚作
①根据透镜对光的作用画 用；②凹透镜对光有发散作用。
凸透镜或凹透镜； （2）凸透镜、凹透镜的三条特殊光线。
透
镜 ②凸透镜、凹透镜的三条 （3）近视眼和远视眼的成因及矫正：近视眼成
作
特殊光线作图； 像在视网膜前，用凹透镜矫正；远视眼成像在视网
图
③近视眼、远视眼成因及 膜后，用凸透镜矫正。
矫正光路。 2. 作图规范
（1）透镜的主光轴用点划线表示。（2）入射光
线和折射光线在透镜中要连接上，不能断开。
1. （2023·湖南郴州·中考题）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）
2．（2023·山东枣庄·中考真题）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反
射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S，请在图中画出经过S、S 两
1 1 2
个平面镜反射后的光路图。
3. （2022·贵州黔西·中考真题）阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，
在图中画出平面镜的位置，并标明反射角的度数。
4．如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出OB在平面镜中成的像。
5. 请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图。
6. 如图所示，请根据平面镜成像特点，作出鸟喙上A点通过水面成的像A'。
7. 在图中，根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的光路图。8. 如图所示，一束光线AO从空气斜射入水中，请画出大致的折射光线。
9. 一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射
光线，并标出折射角的角度大小。
10. 如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，
请画出：
（1）S在平面镜中所成的像S'；
（2）经MN反射后过A点的反射光线OA；
（3）OA照射到水池底的光路图。
11. 如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经
界面AB反射和从界面BC离开玻璃砖后的光线。
12. 古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。
请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置。13. 请根据画出的光线，在答图中虚线框内画出一个适当的透镜。
14. 请根据图中凸透镜折射后的光线，作出凸透镜的入射光线和经平面镜反射后的光线。
15. 如图，一束光经平面镜反射后，平行凹透镜的主光轴射向透镜，请画出平面镜和经过凹透镜后
的折射光线。
考点二 力学作图
1．（2023·云南·中考真题）我国传统节日有悬挂灯笼的习俗，请在图中画出灯笼受到拉力F的示
意图。2.（2021·江苏无锡·中考真题）如图中手沿水平方向拉弹簧一端，弹簧伸长。请在O点画出弹簧对
手的拉力F的示意图。
3.（2022·江苏淮安·中考真题）画出图中，斜向上运动的篮球受到的重力示意图。
4. （2023·江苏镇江·中考真题）茶壶静止在水平桌面上，O为其重心，请画出其所受重力和支持
力的示意图。
5.（2023·广东深圳·中考真题）小白同学用斜向右上的拉力拉动物体向右做匀速运动，请在图中：
①画出绳子对手的拉力F；②物块受到的摩擦力f。
6.（2023·辽宁丹东·中考真题）如图所示，用轻质撬棒撬动地面上的石头，O是撬棒的支点，F 是
2
阻力。请在图中画出作用在D点的最小动力F、动力臂l 和阻力臂l。
1 1 2
7.（2023·甘肃武威·中考真题）如图所示，小亮用滑轮组将装修材料运到楼上，请用笔画线帮他组
装最省力的滑轮组。考点 考查内容 作图依据与要求
1. 作图依据：
（1）重力：作用于物体的重心，方向竖直向下。
（2）弹力
①支持力作用于物体的表面，方向垂直于支持面；②压力
作用于物体的表面，方向垂直于受压物体表面并指向受压物
体；③拉力作用于物体上，方向沿绳子的方向。
①作指定力的
（3）摩擦力方向与物体相对运动或相对运动趋势的方向相
力
示意图；
的
反。
示 ②根据力与运
意 2. 作图规范：
图 动的关系作力的
（1）力的示意图通常用线段的起点或终点表示力的作用
示意图。
点，末端用箭头表示方向。力越大，线段越长。如果力有具体
大小，则要在箭头旁标出力的大小。
（2）要用相应的符号表示力的性质，如重力用字母G、摩
擦力用f，其他力均用F或F加相应的下角标表示。
（3）重力的作用点必须画在物体的重心处，重力之外的其
他力的作用点均可画在重心处，亦可画在实际作用处。
1. 作图依据：
（1）力臂是指支点到力的作用线的垂直距离。
（2）根据杠杆的平衡条件FL =FL 可知，阻力和阻力臂
1 1 2 2
①作杠杆的力 一定时找最小的力使杠杆平衡就是找最长的动力臂。
臂； 2. 作图规范：
杠
杆 ②作杠杆的最 （1）力臂要用两端带箭头的实线或虚线加大括号表示，然
作
小力。 后要用符号“L”加下角标表示。
图
（2）力臂与力的作用线垂直，要标垂直符号。
3. 方法指导：画力臂，其实就是数学上所说的“作点到直
线的垂线”，“点”就是指支点O，“直线”就是指力所在的
作用线（若不够长，用虚线延长）；找好支点O和力所在的作
用线，就可以画力臂了。1. 作图依据
（1）滑轮组既可以改变力的方向，又可以省力。（2）滑
轮组最省力的绕线方法是动滑轮上承担物体重力的绳子段数最
多。
①根据物重与
滑 2. 作图规范：（1）连线的绳子要从滑轮的钩开始。（2）
拉力的倍数关系
轮
绕线时先绕中间的滑轮，再到外面的滑轮，防止绕线交叉。
组 绕线；
作 （3）绕线时要注意拉力的方向。
图 ②最省力的绕
3. 方法指导：
法。
先要根据题目的要求，确定吊起动滑轮绳子的段数n，然后
按照“奇动偶定”的规律：若n为偶数，绳子起始端从定滑轮
挂钩开始，若n为奇数，绳子的起始端从动滑轮挂钩开始，由
内至外画出滑轮组绳子的绕法。
1. 如图中，请画出车受到水平推力F的示意图。
2．如图，是一个静止在水平桌面上的物体。请画出桌面对该物体的支持力F的示意图（作用点在
O点）。
3．如图所示，神舟十五号飞船返回舱进入大气层从空中下降，O为其重心，请画出它的重力示意
图。
4. 高铁行驶需要持续安全地获得电能，人们通过调整配重坠砣（如图甲）的数量改变悬挂绳的拉
力，使高铁的供电高压线始终保持平直（如图乙）。请画出配重坠砣所受重力的示意图。5．如图所示，请在重心O点画出小球受到重力G和墙壁对小球支持力F的示意图。
6. 如图所示，用一根细绳拴着一个沙袋，甩起来，使沙袋绕手做圆周运动，请画出此时沙袋的受
力示意图（不考虑空气对沙袋的作用）。
7. 在北京冬奥会花样滑冰双人自由滑中，中国组合隋文静和韩聪表现完美，斩获冠军，如图所示。
请在图中画出隋文静所受支持力及其对韩聪拉力的示意图。
8. 如图所示，一物体以某一初速度冲上粗糙斜面，请作出该物体对斜面的摩擦力和压力的示意图。
9．按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示
意图。
10. 如图所示是盘子夹，作用是当人们用盘子蒸食物时用其拿出盘子即方便又安全，请你在简图中画出动力F、阻力F 及阻力臂L。
1 2 2
11. 如图所示是一种抽水马桶水箱自动上水的轻质装置的示意图。当水箱内的水达到一定高度时，
浮标带动杠杆AOB压住入水口，停止上水。请在图中画出动力F（水箱里的水给杠杆AB的力）和B
1
处阻力F。
2
12. 如图甲是一台石材运输车，提起石材时，钢杆AB可看成一个杠杆。它能通过移动套管在AB
上的位置来调节支点，其简化图如图乙所示，F 是作用在A点的动力。
1
（1）使用杠杆提起一石材，从图乙杠杆上已标明的两点中选择一点作为支点，使F 最小，在对应
1
的括号内标明O，并作出对应的动力臂l；
1
（2）在图乙中画出绳子对石材的拉力F。
13. 图甲是自行车手闸，其简化示意图如图乙。其中AOB部分可视为杠杆，O为支点，刹车线对
A点的拉力为阻力F，请在乙图中画出阻力的力臂l 和作用在杠杆AOB上的最小动力F。
2 2 1
14. 小丽学习了滑轮的知识后，想利用滑轮组设计一个升降装置，自己把物体吊上楼来，请你画出
最省力的绕线方式和物体所受重力的示意图。15．请你用笔画代替绳子，在图中画出滑轮组最省力的绕法。
考点三 电磁学作图
1.（2022·广东深圳·中考真题）如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。2．（2023·贵州·中考真题）如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：
两灯并联，电流表测通过灯L 的电流，开关控制整个电路，导线不能交叉。
1
3.（2023·四川自贡·中考真题）“创新”实验小组的同学要设计一个自动防盗报警电路。要求：晚
间开关S闭合后，灯亮电铃不响；当房门被打开时，细导线AB被扯断，灯亮且电铃发声自动报警。请
按要求用直线连接如图所示的电路元件。
4.（2022·四川广安·中考真题）在如图所示电路的“O”内填上适当的电表符号。要求：当开关S
闭合时，电路连接正确。
5．（2023·辽宁丹东·中考真题）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大
功率用电器。请用笔画线代替导线将电路补充完整。
6．（2022·江苏常州·中考真题）条形磁体的磁感线如图所示，小磁针处于静止状态。请在图中标
出：①磁感线A点处的磁场方向；②小磁针的N极。
7.（2023·青海西宁·中考真题）如图所示，请根据小磁针静止时N极的指向，标出通电螺线管外部
的磁感线方向并在括号内标出电源的“+”、“-”极。8.（2023·辽宁营口·中考真题）某温度自动报警器的原理图如图所示。电磁铁上端为N极，在水银
温度计中封入一段金属丝，当温度低于设定温度时，安全指示灯常亮；当温度达到设定温度时，安全
指示灯熄灭，电铃发出报警信号。请在括号中标出电源的极性（用“+”或“-”表示）， 并在虚线框
内填入电铃（ ）和指示灯的电路元件符号。
考点 考查内容 作图依据与要求
1. 作图规范
（1）电路图中元件位置要与实物图相对应。（2）电路图
中各元件位置应分配适当，电路图中用笔画导线时，应保持横
平竖直，使电路图匀称、美观、整齐、规范。
画 2. 方法指导
电 根据实物图画
可从电源的正极开始，按电流通过的路径逐个寻找，直到
路
电路图。
图
电源的负极为止。可按下列步骤进行：（1）分析电路中含有
哪些元件，明确它们是串联的还是并联的。（2）电路图中各
元件的顺序与实物图中的位置要一一对应。（3）通常从电源
正极开始画，按电流通过的路径逐个画出电路元件，到电源负
极为止。1. 作图规范
（1）将电路图转换为实物图时，应避免导线交叉。（2）
使电流从电表的正接线柱流入、负接线柱流出。
连
接
根据电路图连 2. 方法指导
实
物 接实物图。 连接实物元件可按以下步骤进行：（1）分析电路图中各用
图
电器间的串、并联关系及每个开关的控制作用。（2）从电源
正极开始，按电流通过的路径逐个连接电路元件，直到电源负
极为止。
方法指导
①连接实物图
（1）根据要求，确定用电器和开关的连接方式。（2）要
电 或电路图；
路 求用电器同时工作，连接方式为串联；要求用电器分别工作，
②根据要求填
设
连接方式为并联。（3）电流表与用电器串联，电压表与用电
计 电流表或电压表
器并联。（4）滑动变阻器的滑片越远离下面所接的接线柱，
符号。
它接入电路的电阻就越大。
（1）开关、单根保险丝要串联在火线上。（2）各用电器
家 之间要并联，每一个插座都相当于一个用电器。（3）两孔插
庭
电 连接家庭电 座左孔接零线，右孔接火线。（4）三孔插座左孔接零线，右
路
路。 孔接火线，上孔接地线。（5）螺纹灯泡的顶端接线柱先接开
作
图 关再接火线，金属螺旋接零线。（6）用电器的外壳要接地
线。
1. 作图依据
（1）右手螺旋定则。（2）条形磁铁、蹄形磁铁周围磁感
线的分布情况；同名磁极、异名磁极间的磁感线。（3）磁场
①磁场的作 的方向，即该点的磁感线方向。（4）在磁体的外部磁感线都
图； 是从N极出发，回到S极。
电
磁 ②电磁场的作 2. 作图规范
作
图； （1）磁感线用带箭头的实线表示，外部磁场的磁感线两端
图
③电磁继电器 要与磁极接触。（2）小磁针的N极要涂黑表示。
的连线。 3. 方法指导
根据右手螺旋定则进行的作图主要有3类：①已知电流方
向，标螺线管的N、S极；②已知螺线管的N、S极，判断电流
方向；③已知电流方向和N、S极，画出螺线管的绕线方式。

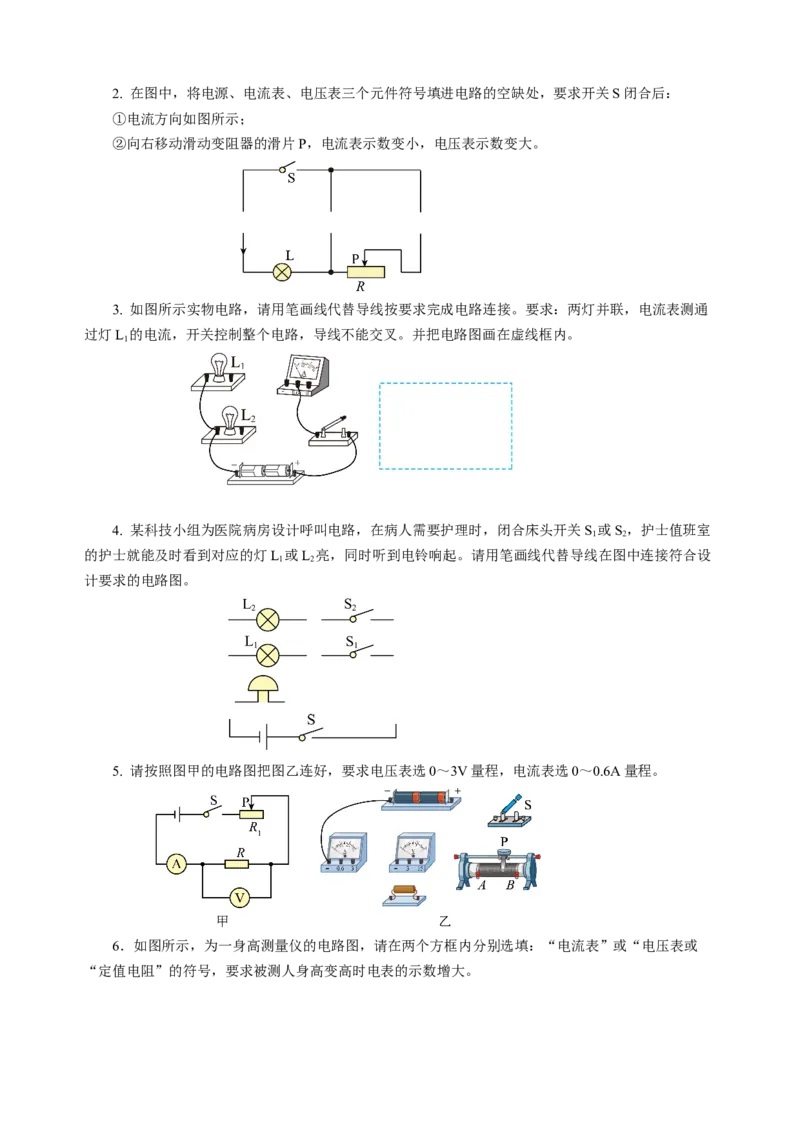

1. 请在图中以笔画线添加一根导线，使灯L 与灯L 并联。
1 22. 在图中，将电源、电流表、电压表三个元件符号填进电路的空缺处，要求开关S闭合后：
①电流方向如图所示；
②向右移动滑动变阻器的滑片P，电流表示数变小，电压表示数变大。
3. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯并联，电流表测通
过灯L 的电流，开关控制整个电路，导线不能交叉。并把电路图画在虚线框内。
1
4. 某科技小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关S 或S，护士值班室
1 2
的护士就能及时看到对应的灯L 或L 亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设
1 2
计要求的电路图。
5. 请按照图甲的电路图把图乙连好，要求电压表选0～3V量程，电流表选0～0.6A量程。

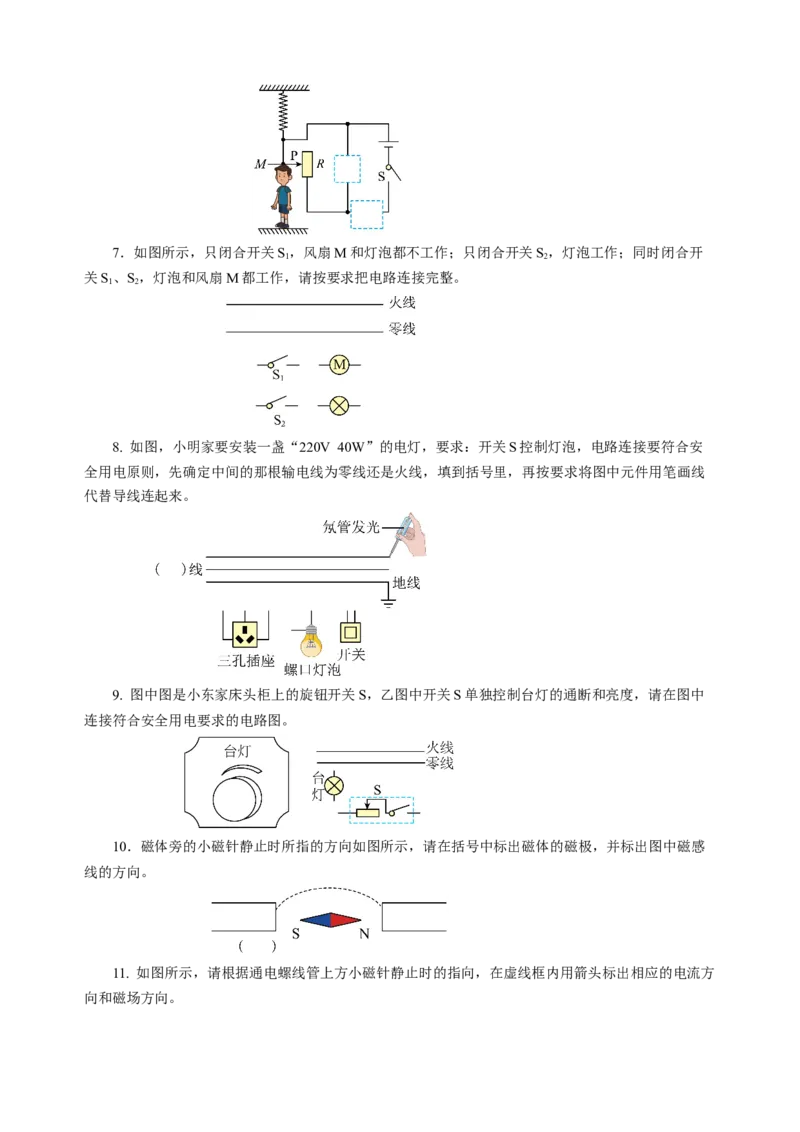

6．如图所示，为一身高测量仪的电路图，请在两个方框内分别选填：“电流表”或“电压表或
“定值电阻”的符号，要求被测人身高变高时电表的示数增大。7．如图所示，只闭合开关S，风扇M和灯泡都不工作；只闭合开关S，灯泡工作；同时闭合开
1 2
关S、S，灯泡和风扇M都工作，请按要求把电路连接完整。
1 2
8. 如图，小明家要安装一盏“220V 40W”的电灯，要求：开关S控制灯泡，电路连接要符合安
全用电原则，先确定中间的那根输电线为零线还是火线，填到括号里，再按要求将图中元件用笔画线
代替导线连起来。
9. 图中图是小东家床头柜上的旋钮开关S，乙图中开关S单独控制台灯的通断和亮度，请在图中
连接符合安全用电要求的电路图。
10．磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁体的磁极，并标出图中磁感
线的方向。

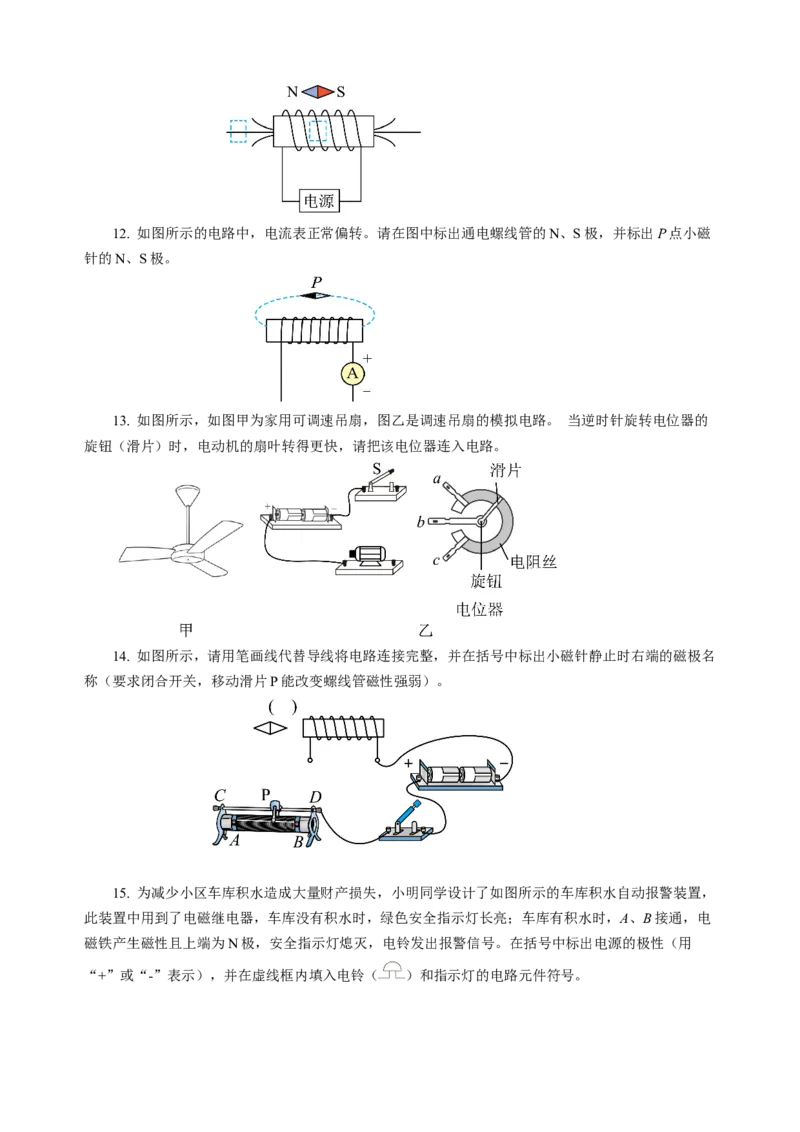

11. 如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方
向和磁场方向。12. 如图所示的电路中，电流表正常偏转。请在图中标出通电螺线管的N、S极，并标出P点小磁
针的N、S极。
13. 如图所示，如图甲为家用可调速吊扇，图乙是调速吊扇的模拟电路。 当逆时针旋转电位器的
旋钮（滑片）时，电动机的扇叶转得更快，请把该电位器连入电路。
14. 如图所示，请用笔画线代替导线将电路连接完整，并在括号中标出小磁针静止时右端的磁极名
称（要求闭合开关，移动滑片P能改变螺线管磁性强弱）。
15. 为减少小区车库积水造成大量财产损失，小明同学设计了如图所示的车库积水自动报警装置，
此装置中用到了电磁继电器，车库没有积水时，绿色安全指示灯长亮；车库有积水时，A、B接通，电
磁铁产生磁性且上端为N极，安全指示灯熄灭，电铃发出报警信号。在括号中标出电源的极性（用
“+”或“-”表示），并在虚线框内填入电铃（ ）和指示灯的电路元件符号。
