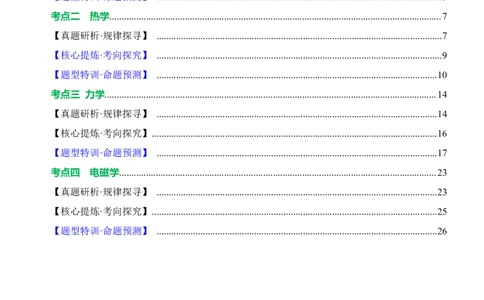

专题 14 图像、图表信息题
考情分析................................................................................................................................................2
方法技巧................................................................................................................................................2
考点一 光学........................................................................................................................................4
【真题研析·规律探寻】 .....................................................................................................................4
【核心提炼·考向探究】 .....................................................................................................................5
【题型特训·命题预测】 .....................................................................................................................5
考点二 热学........................................................................................................................................7
【真题研析·规律探寻】 .....................................................................................................................7
【核心提炼·考向探究】 .....................................................................................................................9
【题型特训·命题预测】 ...................................................................................................................10
考点三 力学........................................................................................................................................14
【真题研析·规律探寻】 ...................................................................................................................14
【核心提炼·考向探究】.....................................................................................................................16
【题型特训·命题预测】 ...................................................................................................................17
考点四 电磁学..................................................................................................................................23
【真题研析·规律探寻】 ...................................................................................................................23
【核心提炼·考向探究】.....................................................................................................................25
【题型特训·命题预测】 ...................................................................................................................26考点要求 课程标准 命题预测
能根据实验目的整理信息，会用简单的图 近年来，中考物理加
像或表格描述信息，能通过信息比较或图像 强了图像、图表信息类
分析发现其中的特点，进行初步的因果判 试题的考查力度，命题
图像、图
断，形成结论并作出解释；能表述物理问 主要体现在识别物理特
表信息题
题，会用物理学术语、符号、图表等描述探 征与规律、反映物理过
究过程，说明探究结果，撰写简单的科学探 程、实验探究、综合应
究报告。 用等方面。
图像、图表
解读
信息题

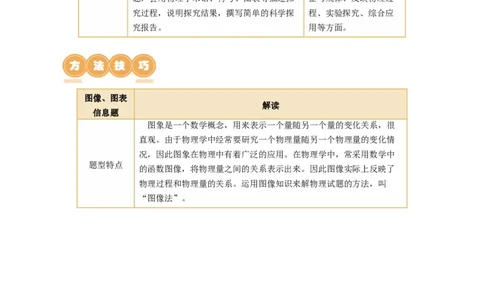

图象是一个数学概念，用来表示一个量随另一个量的变化关系，很
直观。由于物理学中经常要研究一个物理量随另一个物理量的变化情
况，因此图象在物理中有着广泛的应用。在物理学中，常采用数学中
题型特点
的函数图像，将物理量之间的关系表示出来。因此图像实际上反映了
物理过程和物理量的关系。运用图像知识来解物理试题的方法，叫

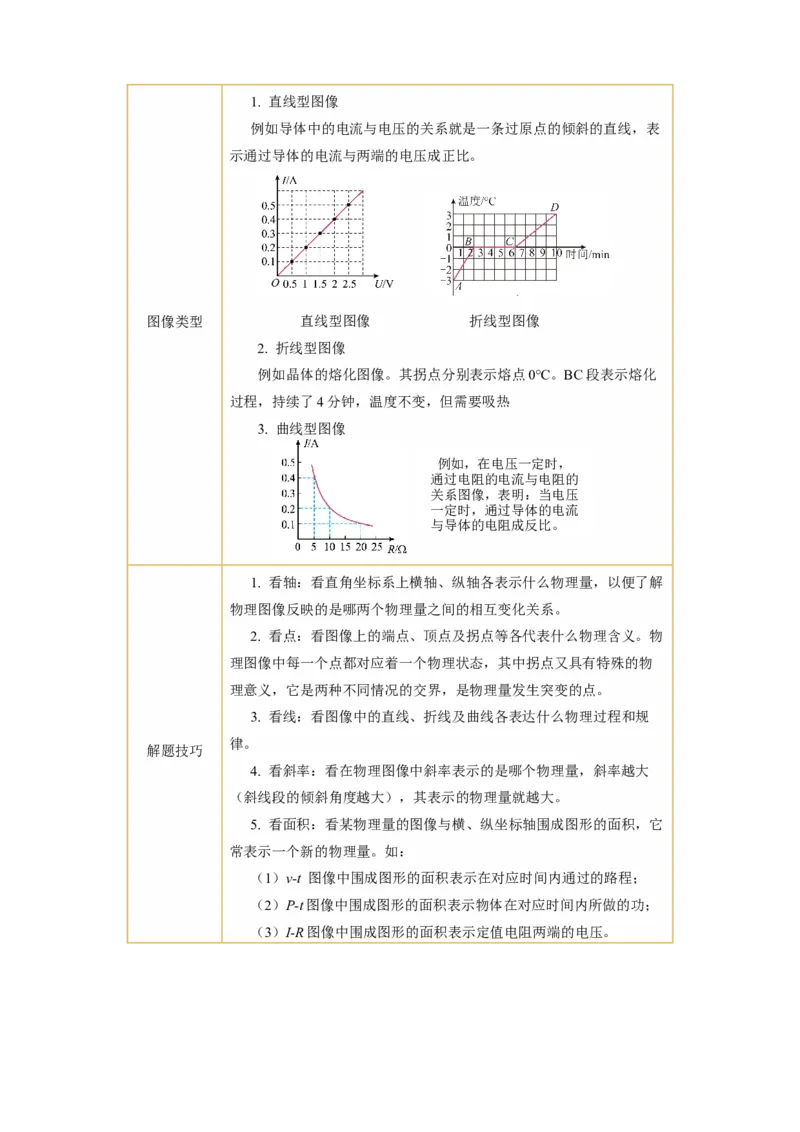

“图像法”。1. 直线型图像
例如导体中的电流与电压的关系就是一条过原点的倾斜的直线，表
示通过导体的电流与两端的电压成正比。
图像类型 直线型图像 折线型图像

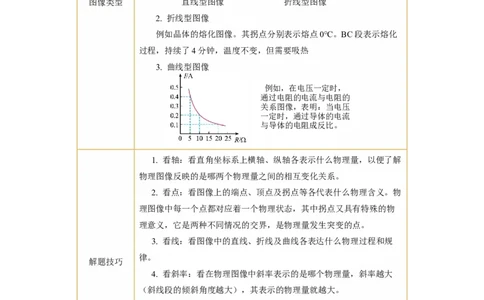

2. 折线型图像
例如晶体的熔化图像。其拐点分别表示熔点0℃。BC段表示熔化
过程，持续了4分钟，温度不变，但需要吸热
3. 曲线型图像
例如，在电压一定时，
通过电阻的电流与电阻的
关系图像，表明：当电压
一定时，通过导体的电流
与导体的电阻成反比。
1. 看轴：看直角坐标系上横轴、纵轴各表示什么物理量，以便了解
物理图像反映的是哪两个物理量之间的相互变化关系。
2. 看点：看图像上的端点、顶点及拐点等各代表什么物理含义。物
理图像中每一个点都对应着一个物理状态，其中拐点又具有特殊的物
理意义，它是两种不同情况的交界，是物理量发生突变的点。
3. 看线：看图像中的直线、折线及曲线各表达什么物理过程和规
律。
解题技巧
4. 看斜率：看在物理图像中斜率表示的是哪个物理量，斜率越大
（斜线段的倾斜角度越大），其表示的物理量就越大。
5. 看面积：看某物理量的图像与横、纵坐标轴围成图形的面积，它
常表示一个新的物理量。如：
（1）v-t 图像中围成图形的面积表示在对应时间内通过的路程；
（2）P-t图像中围成图形的面积表示物体在对应时间内所做的功；
（3）I-R图像中围成图形的面积表示定值电阻两端的电压。考点一 光学
1. （2023·黑龙江·中考真题）某学习小组用图甲探究“凸透镜成像规律”，通过实验，绘制了像
距v随物距u变化图像如图乙所示，此凸透镜的焦距是 cm。当蜡烛放在如图甲所示位置时，
调节光屏位置，直到光屏上得到清晰的像，若此时在蜡烛与凸透镜之间靠近凸透镜处放一个近视眼镜，
若想在光屏上还能得到清晰的像，应该将光屏向 （选填“靠近”或“远离”）凸透镜方向移动。

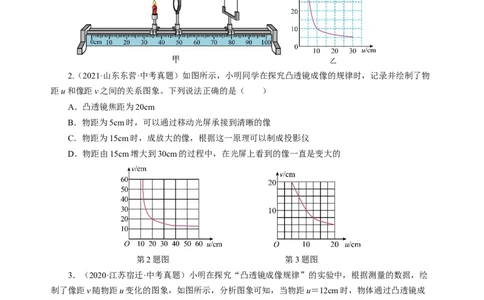

2.（2021·山东东营·中考真题）如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物
距u和像距v之间的关系图象。下列说法正确的是（ ）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
第2题图 第3题图
3．（2020·江苏宿迁·中考真题）小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘
制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u＝12cm时，物体通过凸透镜成
倒立、 的实像，生活中的 （选填“照相机”、“投影仪”或“放大镜”）就是利用了这
样的成像原理。
内容 核心知识1. 根据像距v随物距u变化的图象计算焦距
首先找出物距与像距相等的交点，该点物距等于像
距，凸透镜成倒立等大的实像，根据v=u=2f求出凸透
镜的焦距。
凸 2. 根据凸透镜成像规律进行分析
透
镜 （1）u>2f时，成倒立、缩小、实像，像距2f>v>f；
成
像 （2）u＝2f时，成倒立、等大、实像，像距v＝2f；
规
律 （3）f2f；
图 根据v=u=2f=20cm求
（4）u＝f时，不成像；
像
出凸透镜的焦距

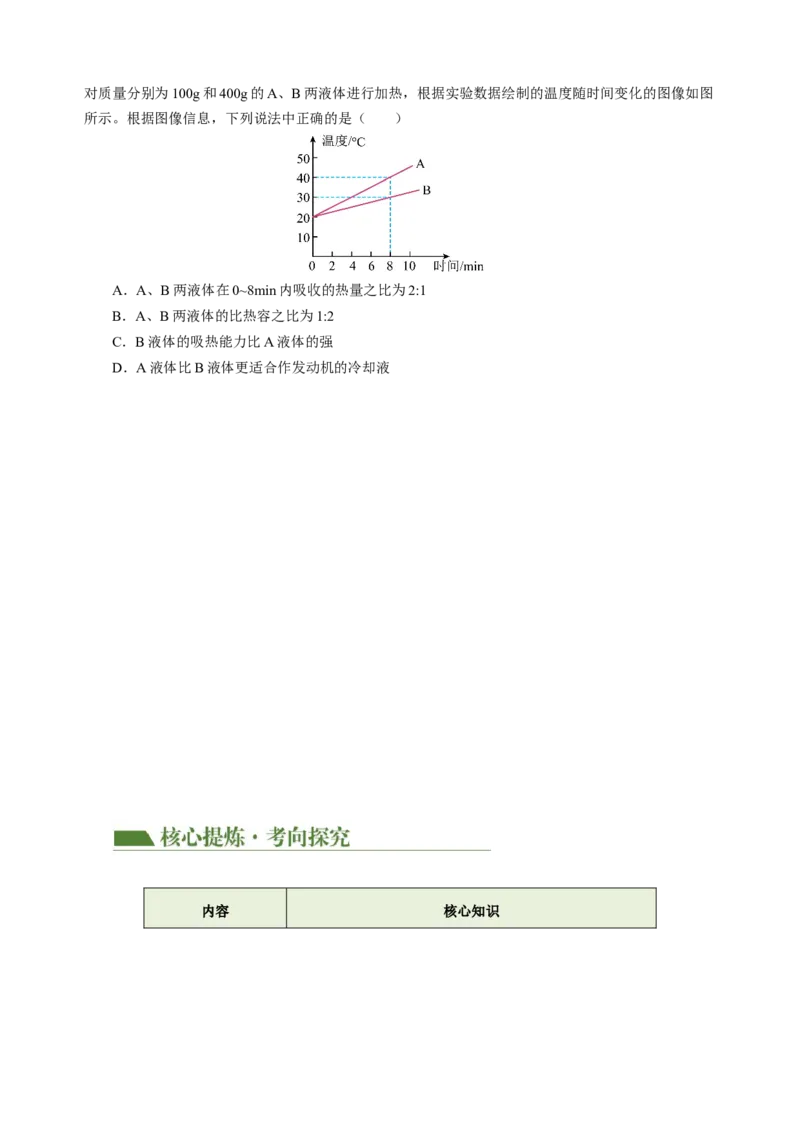

（5）uc 。下列说法中
水 水 液
（ ）
①甲物质是水
②0~12min乙温度降低了20℃
③0~12min甲放出了 的热量
④乙物质的比热容为2.1×103J/(kg•℃)
A．只有①②正确 B．只有②④正确 C．只有①③正确 D．只有①④正确4．（2022·山东潍坊·中考真题）用相同的加热装置分别对固态物质a、b、c加热，它们的温度随
加热时间变化关系如图所示。不计热量损失，以下分析正确的是（ ）
A．t~t 时间内，a、c吸收热量相同
1 2
B．t~t 时间内，a的内能不变
2 3
C． b的比热容可能大于c的比热容
D．若a、b是同种物质，则b的质量小于a的质量
5．（2022·内蒙呼和浩特·中考真题）长虹同学了解物态变化后，发现水的凝固点是0℃，酒精的
凝固点是-177℃，于是做如下猜想，猜想1：水和酒精混合，混合液的凝固点会低于0℃；猜想2：混
合比例会影响混合液的凝固点。他取完全相同的两杯水，分别掺入不同量酒精，充分混合后，放入冰
箱冷冻室。用温度计正确测量其温度值，每隔两分钟读取一次数据，记入表格。画出两种混合液，温
度随时间变化的图像，如图所示。
（1）某时刻，其中一支温度计示数如左图，其读数为 ℃；
（2）当两种混合液的温度都-7℃时， （选填“甲”或“乙”）图所对应的混合液处于固态；
（3）若图甲曲线对应混合液所掺酒精少，乙曲线对应混合液所掺酒精多，我们可以初步判断，一
定质量的水中，所掺酒精越多，其混合液的凝固点 （选填“不变”或“越高”或“越低”）。
6.（2023·湖北荆州·中考真题）用如图甲所示的装置探究某物质的熔化规律。
（1）组装器材时，应先固定 （选填“A”、“B”或“C”）；
（2）下列措施不能使物质受热均匀的是 ；
A．加热过程中不断搅拌
B．通过水给试管加热
C．温度计的玻璃泡完全浸没在物质中（3）加热到某一时刻温度计示数如图乙所示，其温度为 ℃；
（4）根据实验数据绘出该物质的温度—时间图像如图丙所示，该物质是 （选填“晶体”或
“非晶体”）；
（5）另一小组同学用相同物质进行实验，绘制出的温度—时间图像中没有出现明显的水平段，原
因可能是 。（写出一种即可）
7.（2023·山东泰安·中考真题）小华用如图甲所示的实验装置“探究水沸腾时温度变化的特点”。
用酒精灯给烧杯加热，当水温升高到90℃时，每隔1min记录1次温度，同时观察水中发生的变化。
7~10min观察到烧杯中水的变化情况如图乙所示，同时观察到烧杯上方出现“白气”。根据实验数据画
出水沸腾时温度和时间的关系曲线，如图丙所示。
根据以上现象和图像，完成下列问题：
（1）水的沸腾是一种 （选填“剧烈”或“缓慢”）的汽化现象；
（2）水沸腾时， （选填“吸收”或“放出”）热量，温度 （选填“升高”、
“不变”或“降低”）；
（3）“白气”形成时， （选填“吸收”或“放出”）热量。
8．（2023·山东临沂·中考真题）a、b两个实验小组用相同的酒精灯探究水沸腾前后温度变化的特
点，所用实验装置如图甲所示，根据实验数据绘制的图像如图乙所示。
（1）实验过程中，烧杯口出现的“白气”是 （填物态变化名称）的结果；
（2）由图像可知，水沸腾前温度不断升高，沸腾后温度 ；
（3）进一步分析可知， 组所用水的质量较小；
（4）a、b两组所测水的沸点均不是100℃，这是由于 （选填“实验误差”或“当地气
压”）引起的；
（5）对实验进行评估可知，b组将水加热至沸腾的时间过长，你给他们的合理化建议是：
（填写一条即可）。考点三 力学
1．（2022·河南·中考真题）在某校举办的机器人模拟救援比赛中，甲、乙两机器人同时从同一地
点出发，沿直线匀速运动到10m远的目的地，它们运动的路程随时间变化的图像如图所示。下列说法
正确的是（ ）
A．甲的速度大小为4m/s B．乙的速度大小为2m/s
C．甲的运动时间比乙多1s D．甲的运动时间比乙少2s第1题图 第2题图
2．（2022·淄博·中考题）如图是甲、乙两种物质的质量与体积的关系图像。由图像可知（ ）
A．同种物质，体积越大，质量越小 B．同种物质，质量与体积成正比
C．甲物质的密度小于乙物质的密度 D．乙物质的密度为0.5kg/m3
3．（2023·内蒙古赤峰·中考真题）小明在科技博览阅读中，查阅了不同星球上重力与质量的关系
图像，如图所示。通过图像可知，在甲、乙两个星球上，重力与质量都成 。一物体质量为
10kg，它在甲星球上受到的重力为 N。
4. 小明和小亮同学利用橡皮筋、硬纸板、带指针的挂钩、弹簧测力计等器材，制作一个简易测力
计．标注刻度方案一：让橡皮筋在竖直方向自由下垂，当指针稳定时，在指针所指位置标注“0”刻度．
再用弹簧测力计拉动挂钩，拉力分别显示为1N、2N、3N、4N时，在指针所指位置分别标注对应的刻
度．实验相关数据记录如下表．
拉力F/N 0 1 2 3 4
橡皮筋伸长ΔL/cm 0 1.2 3.4 6.1 9.9
（1）请你根据表中的数据，在图中绘制出ΔL-F图象 ．
（2）完成上述实验后，小亮提出了标注刻度的方案二：标注“0”刻度的方法与方案一相同，然
后再用弹簧测力计拉动挂钩，使拉力示数为4N，在指针所指位置标注4N的刻度，在0刻度线与4N刻
度线之间分成4等份，标出各刻度线和对应的刻度．如果让你利用橡皮筋制作简易测力计，标注刻度
时，你会选择方案一还是方案二，并说明理由．
5.（2023·云南·中考真题）如图甲所示，用拉力F竖直向上匀速提升重720N的货物，货物移动的距离与时间的关系如图乙所示。动滑轮重80N，不计绳重和摩擦，则（ ）
A．绳子自由端移动的速度为0.5m/s B．拉力F为800N
C．拉力F的功率为360W D．动滑轮的机械效率为90%
6. 如图1，从深井中匀速提取泥土，动滑轮和筐总重力为30N。图2是某次拉力做的功W随绳自
由端拉下的长度s变化的关系。不计绳重和摩擦，求：
（1）当s为10m时，由图2可知拉力做了 J的功，筐和泥土上升了 m；
（2）拉力为 N，筐中泥土的重力是 N；
（3）本次利用该装置提升泥土的机械效率 。
内容 核心知识
s-t与
力学
v-t图像 （1）s-t图像是过原点的 ，说明做匀速直线运动的物体
通过的路程与时间成 比，即s/t的值不变。
（2）v-t图像是一条与t轴 的直线，说明做匀速直线运动
的 不变。在同一坐标图中，截距越大，速度越大。m-V图像
m-V图像是一条过原点的倾
斜直线，表明同种物质的质
量跟体积成 比，其比值
G-m图象
（密度）是一个 。
G-m图像图像是一条过原点
的 ，说明物体所受的重
弹簧的伸
力跟它的质量成 ，其比
长量与拉
值约为9.8Nkg。
力的关系
ΔL-F图象
在弹性限度内，弹簧的
其他：浮
伸长量与弹簧受到的拉
力与深度
力成 比。
的关系、
功与时间
的关系、
力与时间
的关系等
1. （多选题）（2021·湖南衡阳·中考真题）小华根据实验数据绘制了如图所示的甲乙丙丁四幅图
像，其中对实验图像分析正确的是（ ）
A．图甲说明物体处于静止状态
B．图乙说明物体在做匀速直线运动C．图丙说明物体的质量与它的体积成正比
D．图丁说明物体所受重力与它的质量成正比
2.（2022·湖南常德·中考真题）周日做完作业，小明和小芳同学在风景如画的柳叶湖畔骑自行车，
如图所示是他们在某段路面上的速度随时间变化的图像。下列分析中错误的是（ ）
A．0～10s两人所通过的路程相等
B．以湖畔的垂柳为参照物，小芳总是运动的
C．第10s末，两人的速度相等
D．小芳做匀速直线运动
3．（2022·上海·中考真题）甲、乙两小车沿同一直线相向而行，其s-t图像如图（a）、（b）所示。
当甲经过P点时，乙刚好经过Q点，再过3秒，甲、乙两车相距4米，则P、Q两点间的距离（ ）
A．可能为8米 B．可能为12米 C．一定为16米 D．一定为20米
4．（2022·黑龙江绥化·中考真题）甲、乙二人从同一位置沿同一方向做直线运动，其s-t图像如下
图所示，下列分析正确的是（ ）
A．0～10min，甲通过的路程大于乙通过的路程
B．0～30min，甲的平均速度等于乙的平均速度
C．10～20min，以乙为参照物，甲是静止的
D．20～30min，甲、乙二人之间的距离越来越大
5．（2022·甘肃兰州·中考真题）如图所示为甲和乙两种物质的质量与体积关系图像，分析图像可
知（ ）A．甲物质的密度与质量成正比
B．若甲、乙的体积相等，则甲的质量较小
C．甲、乙两种物质的密度之比为
D．若甲、乙的质量相等，则甲的体积较大
6．（多选题）为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体
的体积V，得到了几组数据并绘制出m-V图像，如图所示，下列说法正确的是（ ）
A．该液体密度为1.25g/cm3 B．该液体密度为1g/cm3
C．量杯质量为40g D．80cm3的该液体质量为80g
7. 地球附近物体都要受到重力，某同学认为物体的重力大小与物体的质量有关，他用天平、钩码、
弹簧测力计进行了探究，数据如表。
次数 1 2 3 4
质量m/kg 0.1 0.2 0.3 0.4
重力G/N 1 3 4
（1）如图甲是他第2次测量中弹簧测力计的读数，该读数是 N；
（2）请你根据表格中的实验数据，在图乙中作出重力随质量变化的图像；
（3）由图像可知：物体的重力跟物体的质量成 比，两者关系式为 。8. 小明观察发现，弹簧测力计的刻度是均匀的，由此他猜想弹簧的伸长量与它受到的拉力成正比．
为了验证猜想，小明决定进行实验．
（1）要完成实验，除了需要如图中所示的一根两头带钩的弹簧、若干相同的钩码(每个钩码重力
已知)、铁架台以外，还需要的测量仪器是 ．进行实验后小明记录数据如下表，表中数据明显
错误的是第 次实验．
实验次数 1 2 3 4 5 6 7
拉力（钩码总重）F／N 0 1 2 3 4 5 6
弹簧伸长量△L／cm 0 0.40 0.80 1.70 1.60 2.00 2.40
（2）去除错误的一组数据，在图中做出弹簧伸长量与所受拉力的关系图线．
（3）由图像可验证小明的猜想是 的（填“正确”或“错误”）．
（4）小华认为实验中可以用弹簧测力计代替钩码．他的做法是：用弹簧测力计挂钩勾住弹簧下端
向下拉来改变力的大小，力的数值由弹簧测力计读出．你认为用弹簧测力计好，还是用钩码更好一些?
答： ；理由是： ．
9.某实验小组探究“物重与物体质量的关系”，得到如下表数据：
次数 1 2 3 4
质量m/kg 0.1 0.2 0.3 0.4
重力G/N 1.0 2.0 3.0 4.0
（1）在测物重时，小明和小红的操作分别如图中甲和乙所示，两人中 的操作是正确的；
（2）分析表格中数据，其中能正确描述物体所受的重力G与质量m关系的图像是 ；
A． B． C． D．（3）本实验需要多次测量，其目的是 ；
（4）经过精确测量，发现物体所受重力的大小跟它的质量比值g，在不同的地理位置存在着微小
差异，下表列出了一些城市和地区的g值大小。根据表中提供的信息分析，各国的贸易往来中的发货
单上所标的“货物重量”，应该是指货物的 。
地点 赤道 北京 纽约 莫斯科 北极
g值N/kg 9.780 9.801 9.803 9.816 9.832
10.如图甲所示，建筑工地上起重机竖直提升重物，在此过程中，起重机对重物拉力F的大小随时
间t变化的情况如图乙所示，重物上升的 图像如图丙所示。请在甲图上画出t=11s时，重物受力的
示意图，并标明力的大小（O点为重物的重心），不计空气阻力。
11.（2023·湖南娄底·中考真题）如图甲所示，将一圆柱体木块用细线栓在没有水的容器底部，然
后向容器中逐渐加水。图乙是木块所受浮力随容器中水的深度变化的图象。下列说法正确的是（
）
①木块的重力为10N
②木块的底面积为100cm2
③木块刚好浸没时，液体对容器底的压强为1600Pa
④木块的密度为0.8×103kg/m3
A．①② B．②③ C．②④ D．③④
12. （2022·内蒙古通辽·中考真题）用如图甲所示的滑轮组提升物体M，已知物体M所受的重力为
550N，卷扬机加在绳子自由端的拉力F将物体M在20s内沿竖直方向匀速提升10m，拉力F做的功W
随时间t的变化图像如图乙所示，忽略绳重及摩擦，下列说法正确的是（ ）A．拉力F为350N B．绳子自由端移动的速度为0.5m/s
C．动滑轮重为50N D．该滑轮组的机械效率为83.3%
13. （2023·四川成都·中考真题）如图甲所示装置，小欢用力F向下拉绳子，使物体M在水平地面
匀速移动，地面ab、bc粗糙程度不同。物体M重为400N，动滑轮重为5N，ab=2m，bc=3m。物体M
从a点到c点过程中，拉力F与M移动距离的关系如图乙，不考虑物体大小对运动的影响，忽略绳子
重力及滑轮转轴摩擦，对此过程的分析，下列结论正确的是（ ）
A．绳子自由端移动的距离为15m
B．拉力F做的功为840J
C．拉力F在ab段做的额外功等于在bc段做的额外功
D．物体从ab段到bc段，滑轮组的机械效率变大
14.（2023·四川攀枝花·中考真题）小文同学在做“探究滑动摩擦力大小与哪些因素有关”的实验
中，进行了如下的改进。如图甲所示，长、宽、高均不相同的长方体木块，上表面比下表面更为粗糙，
放在由电机驱动的水平传送带上，通过水平细绳，绕过定滑轮与竖直悬挂的弹簧测力计相连。
（1）请画出电机顺时针匀速转动后木块在水平方向上的受力示意图，并标注力的符号；
（2）若某次实验中，弹簧测力计的示数如图乙所示，则木块所受摩擦力的大小为 N；
（3）先后用上、下表面贴放在传送带上，在木块上放不同质量的砝码进行实验，绘制出摩擦力与
压力之间的关系图像如图丙所示。由图像可知，滑动摩擦力的大小不仅与压力大小有关，还与 有关；当较粗糙的上表面贴放在传送带上进行实验时得到的实验图像应为 （选填图像编号）；
（4）本实验采用传送带的好处是 （答出一条即可）。
考点四 电磁学
1.（2023·内蒙兴安盟·中考题）如图所示为电阻R 和R 的I-U图像，由图像可知（ ）
1 2
A． R 与R 两端的电压为0时，它们的电阻也为0
1 2
B． R 与R 的电阻之比为2∶1
1 2
C．将R 与R 串联接入电路，通电后R 与R 两端的电压之比为1∶2
1 2 1 2
D．将R 与R 并联接入电路，通电后通过R 与R 的电流之比为1∶2
1 2 1 2

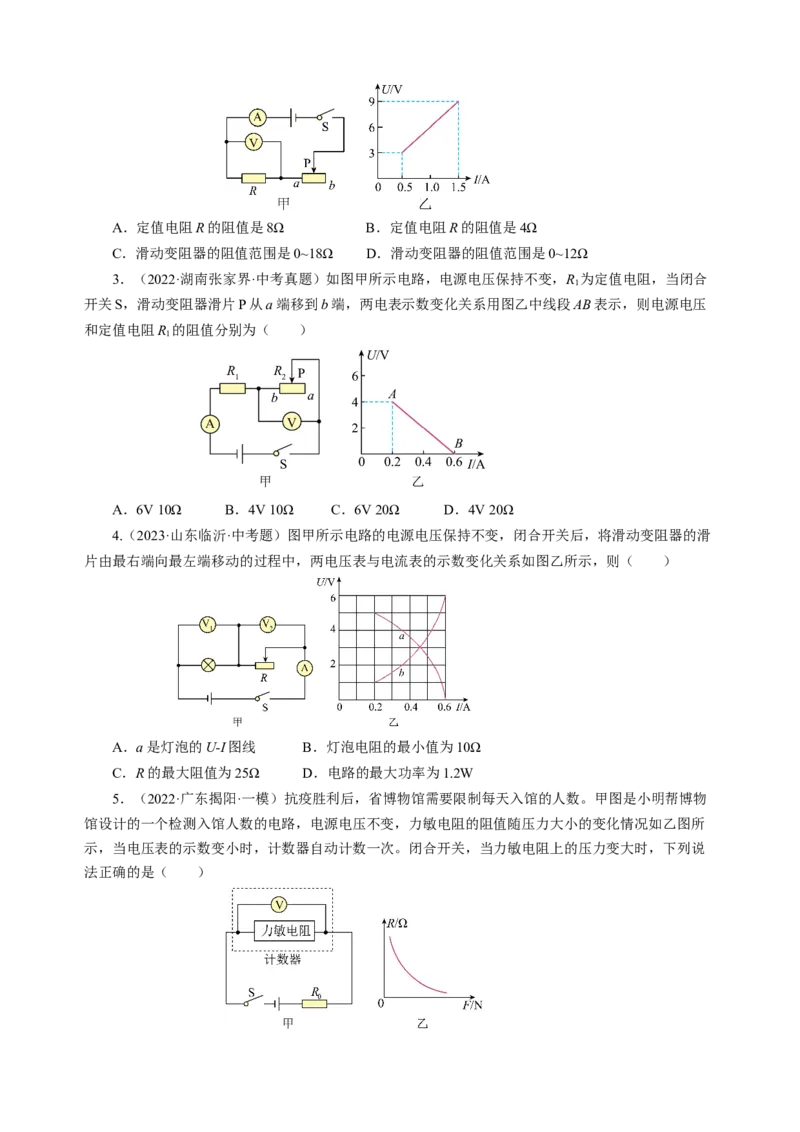

2．（2022·内蒙兴安盟·中考题）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑
片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。下列说法正确的是
（ ）A．定值电阻R的阻值是8Ω B．定值电阻R的阻值是4Ω
C．滑动变阻器的阻值范围是0~18Ω D．滑动变阻器的阻值范围是0~12Ω
3．（2022·湖南张家界·中考真题）如图甲所示电路，电源电压保持不变，R 为定值电阻，当闭合
1
开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压
和定值电阻R 的阻值分别为（ ）
1
A．6V 10Ω B．4V 10Ω C．6V 20Ω D．4V 20Ω
4.（2023·山东临沂·中考题）图甲所示电路的电源电压保持不变，闭合开关后，将滑动变阻器的滑
片由最右端向最左端移动的过程中，两电压表与电流表的示数变化关系如图乙所示，则（ ）
A．a是灯泡的U-I图线 B．灯泡电阻的最小值为10Ω
C．R的最大阻值为25Ω D．电路的最大功率为1.2W
5．（2022·广东揭阳·一模）抗疫胜利后，省博物馆需要限制每天入馆的人数。甲图是小明帮博物
馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所
示，当电压表的示数变小时，计数器自动计数一次。闭合开关，当力敏电阻上的压力变大时，下列说
法正确的是（ ）A．力敏电阻的阻值变大 B．电路中的电流变小
C．电压表的示数变小 D．电路中的总功率变小，计数器自动计数一次

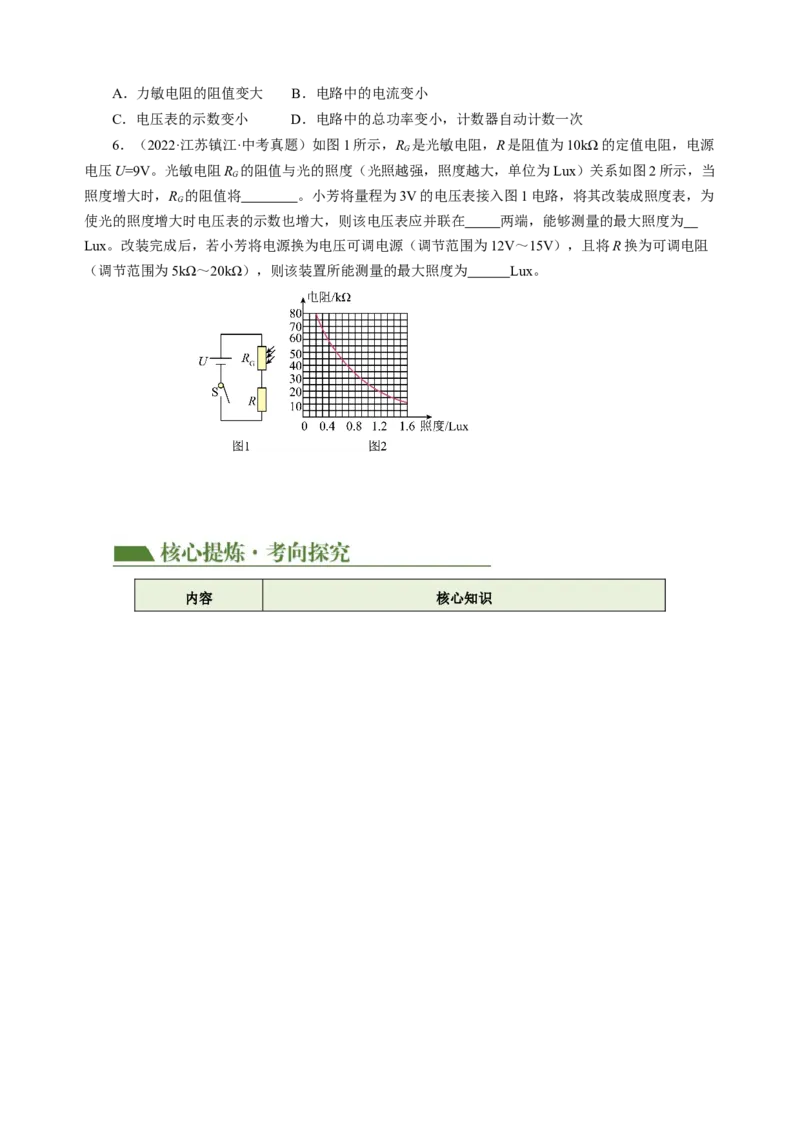

6．（2022·江苏镇江·中考真题）如图1所示，R 是光敏电阻，R是阻值为10kΩ的定值电阻，电源
G
电压U=9V。光敏电阻R 的阻值与光的照度（光照越强，照度越大，单位为Lux）关系如图2所示，当
G
照度增大时，R 的阻值将 。小芳将量程为3V的电压表接入图1电路，将其改装成照度表，为
G
使光的照度增大时电压表的示数也增大，则该电压表应并联在 两端，能够测量的最大照度为
Lux。改装完成后，若小芳将电源换为电压可调电源（调节范围为12V～15V），且将R换为可调电阻
（调节范围为5kΩ～20kΩ），则该装置所能测量的最大照度为 Lux。
内容 核心知识（1）I-U图像表明：通过同一导体的电流与导体两端的电压
成 比。
（2）I-R图像表明：电压一定时，通过导体的电流与导体的
电阻成 比。
I-U与
I-R图像
1
I-R图像 I- 图象
电 R
学 （3）小灯泡的I-U图像：小灯两端的电压与电流之比（电
阻）不是一个 ；当小灯两端电压越大时，灯丝电阻越大。
原因是当灯两端电压变大时，灯丝 升高。
热敏电阻
与温度关
系图像
（R-t）
有的热敏电阻阻值随着温度的升高而升高，有的热敏电阻阻
值随着温度的升高而减小。力敏电阻
与力关系
图象（R-
F）
有的力敏电阻阻值随着力的增大而增大，有的力敏电阻阻值
随着力的增大而减小。
热敏电阻
与光照关
系图像
1. 张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出
了如图所示的图像，根据图像，下列说法不正确的是（ ）
A．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9A
C．导体甲的电阻大于导体乙的电阻
D．通过导体甲的电流与其两端的电压成正比
2．如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（ ）
A．甲是一个定值电阻，阻值为5Ω
B．当乙两端的电压为2.5V时，其阻值为5ΩC．将甲和乙串联，若电路中电流为0.3A．则电路的总功率为0.6W
D．将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A
3. 图甲是探究“电压一定时，通过导体的电流与电阻关系”的电路图，电流表量程为0~0.6A，
电源电压为6V且保持不变，滑动变阻器标有“50Ω 1A”，另有5个不同阻值的定值电阻，图乙是
依据五次实验的数据描点绘制的I-R图像。以下说法不正确的是（ ）
A．本次实验控制了定值电阻两端电压为3V不变
B．当R由10Ω换为15Ω时，需将滑动变阻器接入电路的阻值调得更大
C．分析图像可得结论：电压一定时，电流与电阻成反比
D．若要探究在其他电压值下的规律，那么可以探究的电压值范围是2~4V
4．如图甲所示的实验电路中，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数
I的变化关系如图乙，根据实验过程和图像可以得到的信息中，下列说法错误的是（ ）
A．R 为定值电阻，它的阻值为10Ω
1
B．导体的电阻与导体两端的电压、导体中的电流无关
C．滑动变阻器中的电流与其两端的电压成正比
D．用串联的滑动变阻器可以改变定值电阻两端的电压
5. 课后服务时间，老师和物理兴趣小组同学用一个热敏电阻与其它电学元件组成了如图甲电路。
电源电压恒定不变，R 是定值电阻，R是热敏电阻，其阻值R与温度t的关系如图乙所示。开关S闭合，
1
热敏电阻温度升高时，下列说法正确的是（ ）
A．电压表V的示数减小
B．电流表A 的示数减小
2
C．电流表A 与A 示数之差不变
2 1
D．电压表V与电流表A 示数之比增大
16.（2023·山西·中考真题）小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，
如图甲所示。电源电压恒为6V，定值电阻R 的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关
0
系图乙所示。下列分析正确的是（ ）
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．当空气湿度为40%时，电压表的示数为3.6V
D．当电路中电流为0.15A时，空气湿度为50%
7．（多选题）图甲为一款电子液体密度计的简化原理图，其中电源电压6V，R为力敏电阻（受到
的拉力F与电阻R的关系如图乙所示），电流表量程为0~0.6A，配有玻璃砝码重0.25N，体积 。
使用时将玻璃砝码浸没在被测液体中，并悬挂在力敏电阻R的下方，通过电流表示数即可推算测得被
测液体的密度。下列说法不正确的（ ）
A．当玻璃砝码置于空气中，闭合开关，电流表示数为0
B．该电路中，R允许的最大拉力0.20N
C．当拉力达到最大时，绳对玻璃砝码拉力为0.05N
D．所测液体密度ρ 越大，电流表示数越大
液
8. 测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻
值为40Ω，热敏电阻的阻值R随温度t变化的关系如图2所示，则当开关S闭合后（ ）
tA．R的阻值可以增大到50Ω
t
B．温度表的0℃应标在电压表零刻度处
C．减小U，能降低电路可测量的最高温度
D．若U增大4V，R增大30Ω，电路可测量的最高温度将降低
9．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，
两个电阻的U-I关系图像如图所示.则下列判断正确的是（ ）
A．电路消耗的最大功率是3.6W
B．电源电压为12V
C．电压表V 示数与电流表示数的比值不变
2
D．滑动变阻器R 的阻值变化范围为0~10Ω
2
10. 如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，电流表量程为0~0.6A，电压表量
程为0~15V。闭合开关S，在保证电路安全情况下，最大范围调节滑动变阻器的滑片P，分别绘制了电
流表示数与电压表示数，电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。
则下列说法中正确的是（ ）
A．小灯泡的额定功率为3.5W
B．电源电压为12V
C．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18Ω~50Ω
D．若将电压表量程换为0~3V，电路的总功率范围为4.2W~7.5W
11. A、B两灯的额定电压均为6V，它们的U-I图像如图甲所示，可知A灯的额定功率为 W；把两灯接入如图乙所示的电路中，电源电压恒定为7V，当S、S 闭合，S 断开时，B灯的实际功率为
1 2
2.4W，则定值电阻R的阻值为 Ω；当S、S 闭合，S 断开时，该电路消耗的总功率是 W。
2 1
12．探究“电流与电阻的关系”时，可供实验器材有：三节新的干电池（电压为4.5V）、电流表、
电压表、滑动变阻器（标有“20Ω，2A”字样）、定值电阻5个（5Ω、10Ω、15Ω、20Ω、50Ω），开
关一个，导线若干。小静等同学设计了如图甲所示的电路图：
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片向右移动时电流表示数变小
；
（2）闭合开关，电流表无示数，电压表有示数，则故障原因可能是定值电阻 ；
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向 （选填“左”或“右”）适当调
节滑动变阻器的滑片，使电压表示数保持不变；
（4）图丙是根据实验数据画出的定值电阻的 图像，其中阴影部分面积表示的物理量是
，其数值为 ；
（5）实验中，在接入50Ω的定值电阻后，小静同学无论怎样移动滑片，都不能使电压表示数达到
原来的数值，为了能完成这次实验，小静更换了一个滑动变阻器，这个滑动变阻器的最大阻值应该大
于等于 Ω。
13.（2023·山东烟台·中考真题）在“探究电流与电压、电阻的关系”实验中：
（1）设计实验时，小明制定了探究的总体思路：保持电阻不变，探究电流与电压的关系；保持电
压不变，探究电流与电阻的关系。物理上把这种科学探究的方法叫做 ；（2）在“探究电流与电压的关系”的过程中，小明连接了如图甲所示的实物电路。闭合开关前，
滑动变阻器的滑片P应滑到 （选填“A”或“B”）端。闭合开关后，调节滑动变阻器滑片P至
适当位置，此时电流表示数如图乙所示，则电流表示数为 A；
（3）在“探究电流与电阻的关系”的过程中，小明将5Ω的电阻换成10Ω的电阻后，闭合开关，
直接读出电流值，这种做法是否正确？理由是什么？( )
（4）小明根据实验数据绘制了I-U和I-R的图像，如图丙、丁所示。由图像可以得到的实验结论
是：在电阻一定的情况下，通过导体的电流跟这段导体两端的电压成 ；在电压一定的情况下，
通过导体的电流跟导体的电阻成 。
14.（2023·北京·中考真题）小京利用图甲所示电路获取了额定电压为2.5V的小灯泡L在不同电压
下的电流，并利用所测的数据绘制出电流I随其两端电压U变化的图像，如图乙所示。
（1）画出实物电路所对应的电路图；
（2）求小灯泡两端电压为1.0V时的电阻；
（3）求小灯泡正常发光时的电功率。
15. 现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来
探测温度。如图甲所示的电路，将热敏电阻置于细菌培养箱内，其余都置于箱外，这样就可以通过电
流表或电压表的示数来表示箱内温度。已知该电路中电源电压是 12V，定值电阻R的阻值是 400Ω，
热敏电阻 R 的阻值随温度变化的关系如图乙所示。求：
p
（1）根据所学的知识可以知道热敏电阻 R 的材料是
0A．半导体 B．超导体 C．绝缘体 D．合金
（2）当培养箱内的温度为10℃时，求电流表和电压表的示数；
（3）若电流表量程是0-30mA， 电压表量程是0-6V，求此电路能测量的最高温度。
