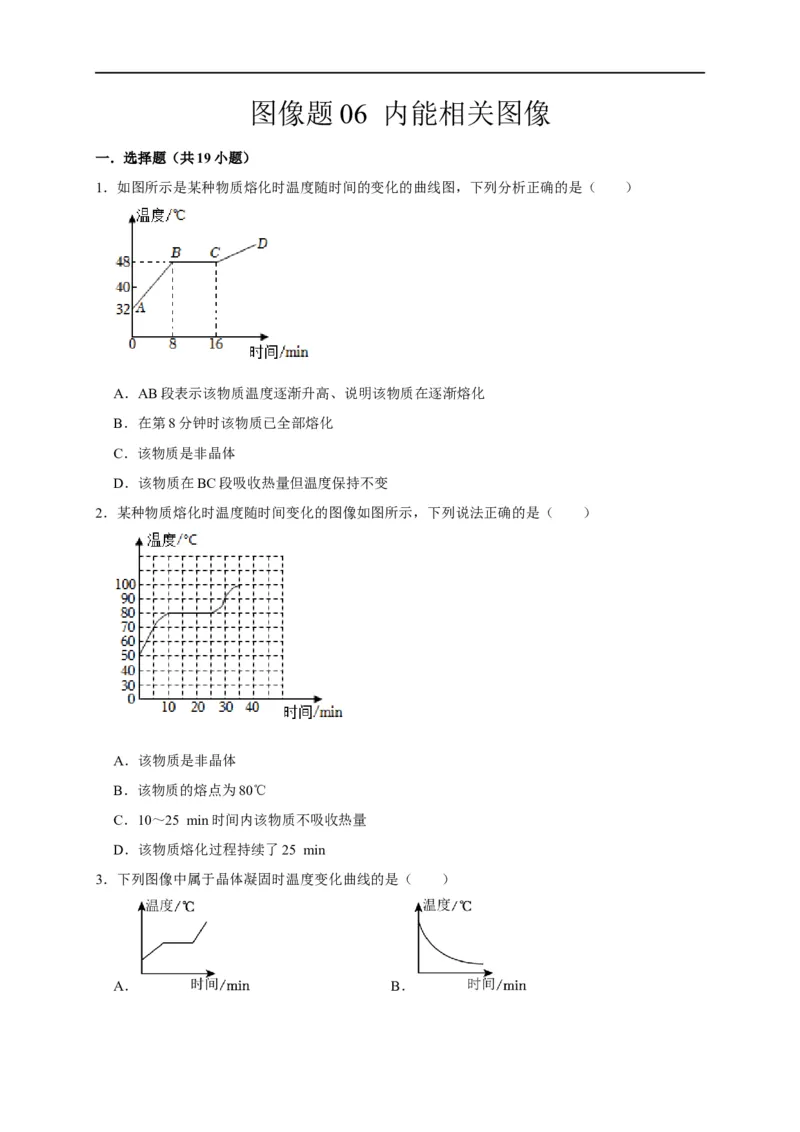

图像题 06 内能相关图像
一．选择题（共19小题）

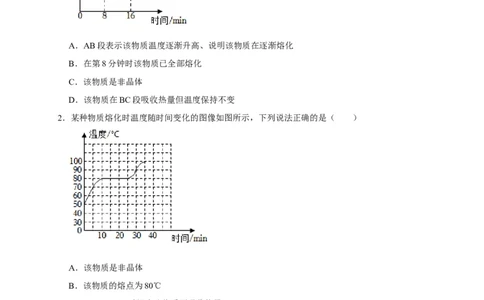

1．如图所示是某种物质熔化时温度随时间的变化的曲线图，下列分析正确的是（ ）
A．AB段表示该物质温度逐渐升高、说明该物质在逐渐熔化
B．在第8分钟时该物质已全部熔化
C．该物质是非晶体
D．该物质在BC段吸收热量但温度保持不变
2．某种物质熔化时温度随时间变化的图像如图所示，下列说法正确的是（ ）
A．该物质是非晶体
B．该物质的熔点为80℃
C．10～25 min时间内该物质不吸收热量
D．该物质熔化过程持续了25 min

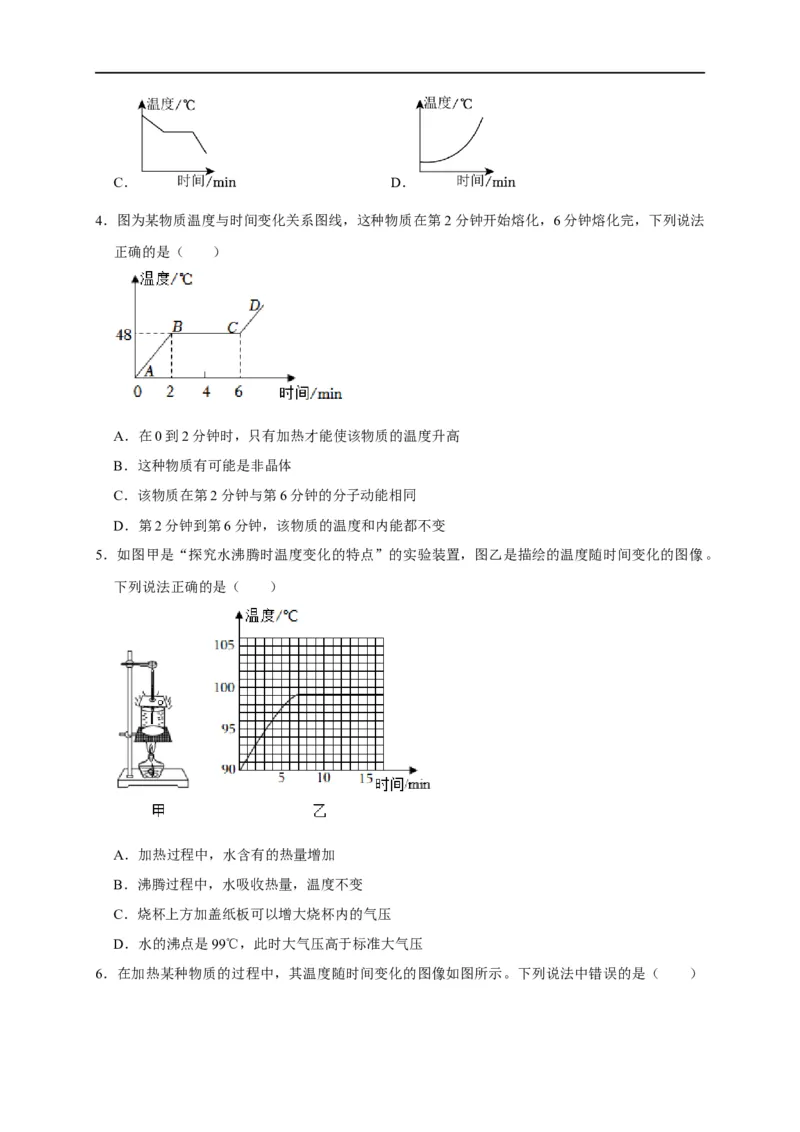

3．下列图像中属于晶体凝固时温度变化曲线的是（ ）
A． B．C． D．

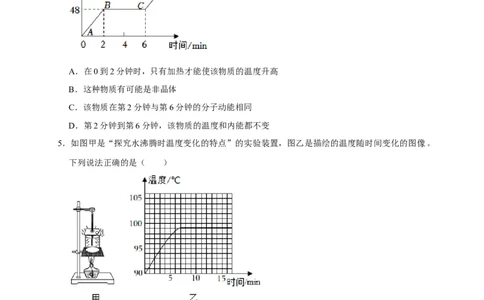

4．图为某物质温度与时间变化关系图线，这种物质在第2分钟开始熔化，6分钟熔化完，下列说法
正确的是（ ）
A．在0到2分钟时，只有加热才能使该物质的温度升高
B．这种物质有可能是非晶体
C．该物质在第2分钟与第6分钟的分子动能相同
D．第2分钟到第6分钟，该物质的温度和内能都不变
5．如图甲是“探究水沸腾时温度变化的特点”的实验装置，图乙是描绘的温度随时间变化的图像。
下列说法正确的是（ ）
A．加热过程中，水含有的热量增加
B．沸腾过程中，水吸收热量，温度不变
C．烧杯上方加盖纸板可以增大烧杯内的气压
D．水的沸点是99℃，此时大气压高于标准大气压

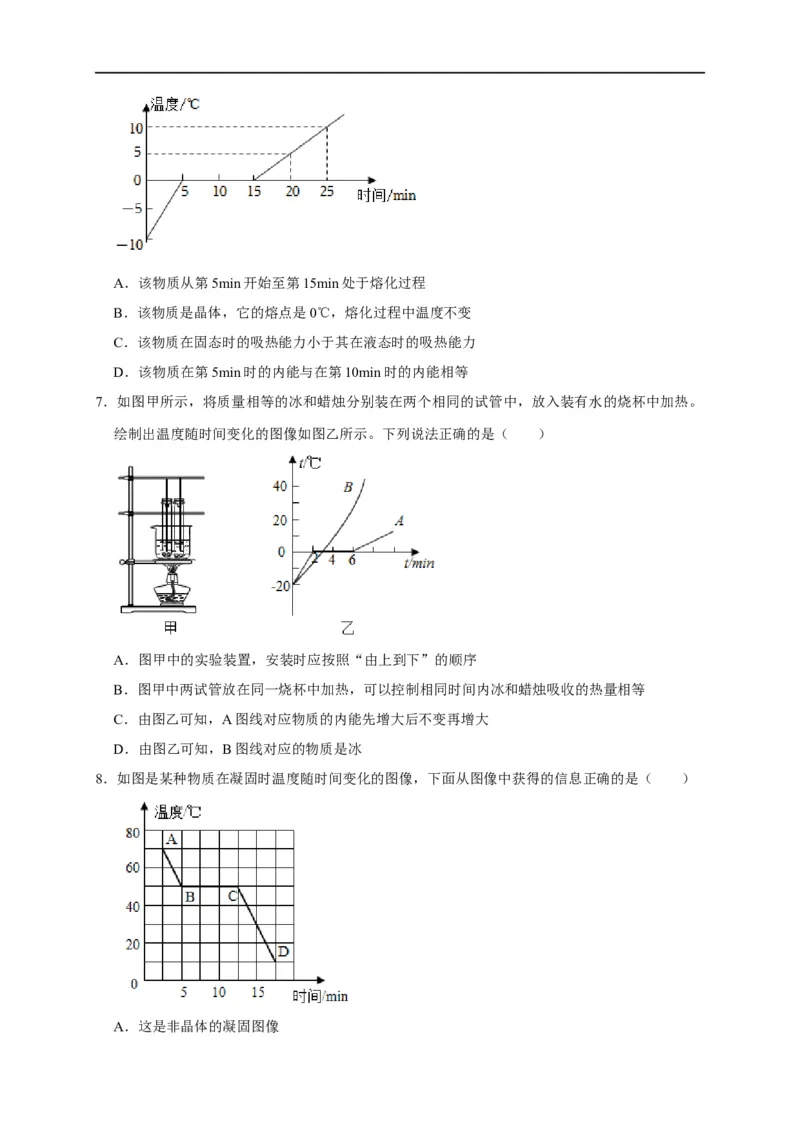

6．在加热某种物质的过程中，其温度随时间变化的图像如图所示。下列说法中错误的是（ ）A．该物质从第5min开始至第15min处于熔化过程
B．该物质是晶体，它的熔点是0℃，熔化过程中温度不变
C．该物质在固态时的吸热能力小于其在液态时的吸热能力
D．该物质在第5min时的内能与在第10min时的内能相等

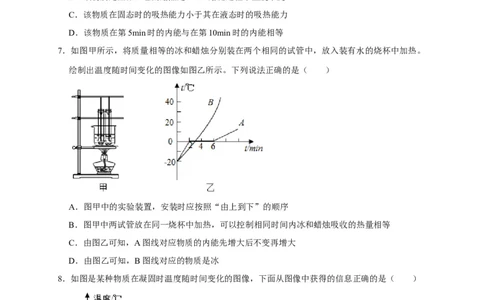

7．如图甲所示，将质量相等的冰和蜡烛分别装在两个相同的试管中，放入装有水的烧杯中加热。
绘制出温度随时间变化的图像如图乙所示。下列说法正确的是（ ）
A．图甲中的实验装置，安装时应按照“由上到下”的顺序
B．图甲中两试管放在同一烧杯中加热，可以控制相同时间内冰和蜡烛吸收的热量相等
C．由图乙可知，A图线对应物质的内能先增大后不变再增大
D．由图乙可知，B图线对应的物质是冰

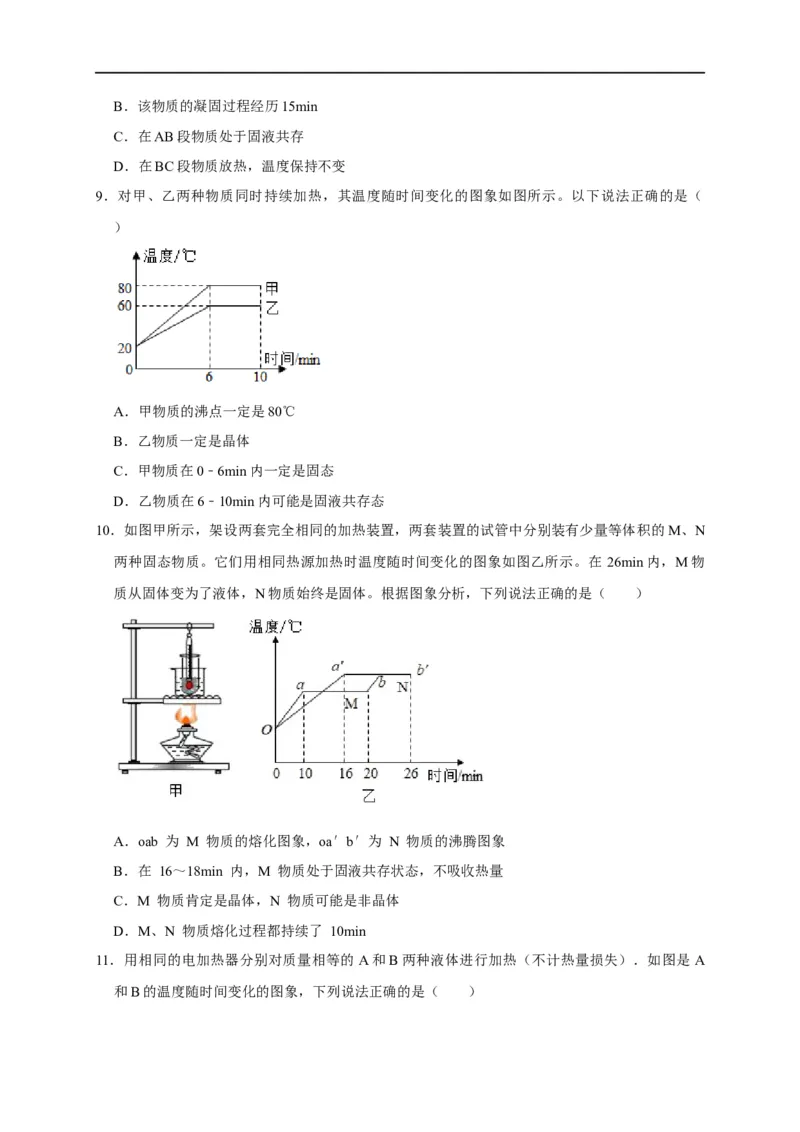

8．如图是某种物质在凝固时温度随时间变化的图像，下面从图像中获得的信息正确的是（ ）
A．这是非晶体的凝固图像B．该物质的凝固过程经历15min
C．在AB段物质处于固液共存
D．在BC段物质放热，温度保持不变

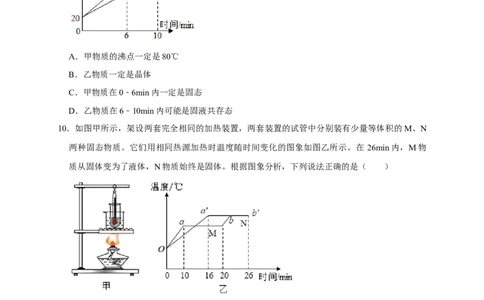

9．对甲、乙两种物质同时持续加热，其温度随时间变化的图象如图所示。以下说法正确的是（
）
A．甲物质的沸点一定是80℃
B．乙物质一定是晶体
C．甲物质在0﹣6min内一定是固态
D．乙物质在6﹣10min内可能是固液共存态
10．如图甲所示，架设两套完全相同的加热装置，两套装置的试管中分别装有少量等体积的M、N
两种固态物质。它们用相同热源加热时温度随时间变化的图象如图乙所示。在 26min内，M物
质从固体变为了液体，N物质始终是固体。根据图象分析，下列说法正确的是（ ）
A．oab 为 M 物质的熔化图象，oa′b′为 N 物质的沸腾图象
B．在 16～18min 内，M 物质处于固液共存状态，不吸收热量
C．M 物质肯定是晶体，N 物质可能是非晶体
D．M、N 物质熔化过程都持续了 10min

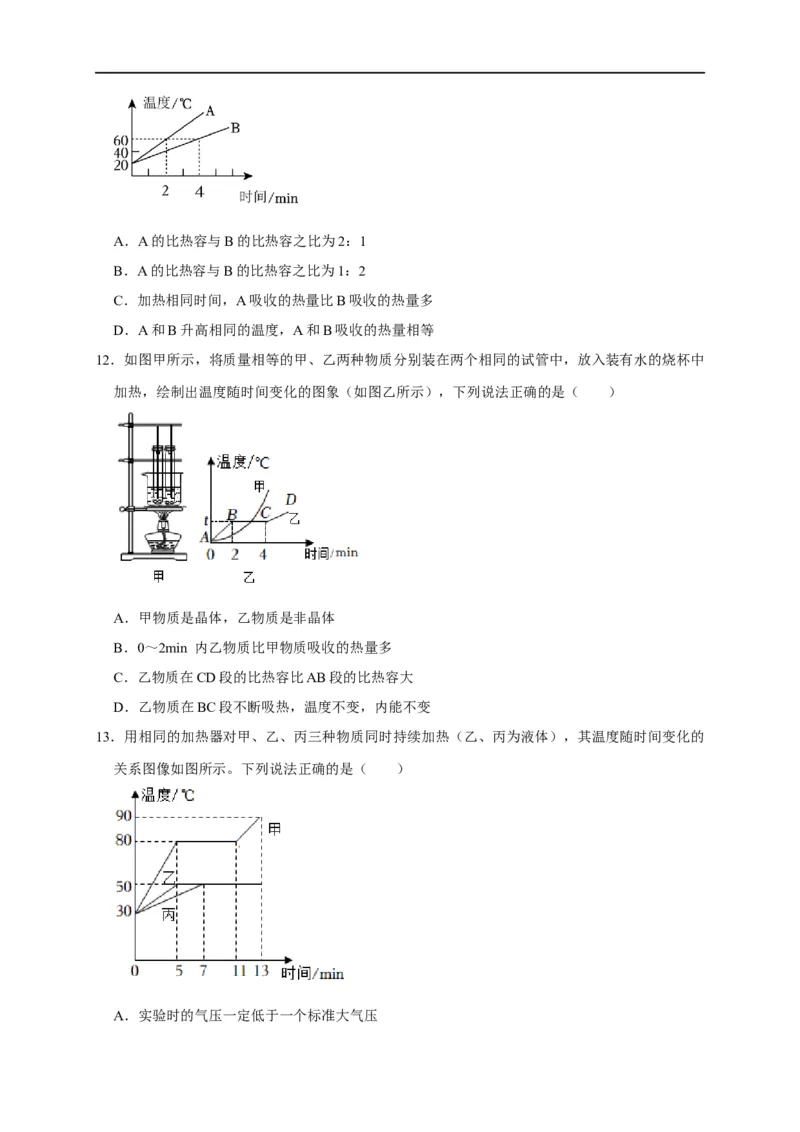

11．用相同的电加热器分别对质量相等的 A和B两种液体进行加热（不计热量损失）．如图是 A
和B的温度随时间变化的图象，下列说法正确的是（ ）A．A的比热容与B的比热容之比为2：1
B．A的比热容与B的比热容之比为1：2
C．加热相同时间，A吸收的热量比B吸收的热量多
D．A和B升高相同的温度，A和B吸收的热量相等
12．如图甲所示，将质量相等的甲、乙两种物质分别装在两个相同的试管中，放入装有水的烧杯中
加热，绘制出温度随时间变化的图象（如图乙所示），下列说法正确的是（ ）
A．甲物质是晶体，乙物质是非晶体
B．0～2min 内乙物质比甲物质吸收的热量多
C．乙物质在CD段的比热容比AB段的比热容大
D．乙物质在BC段不断吸热，温度不变，内能不变
13．用相同的加热器对甲、乙、丙三种物质同时持续加热（乙、丙为液体），其温度随时间变化的
关系图像如图所示。下列说法正确的是（ ）
A．实验时的气压一定低于一个标准大气压B．甲物质在5min～7min内温度不变，内能不变
C．若乙、丙两物质是同种物质，则质量一定相等
D．甲物质固体时和液体时的比热容之比为c固 ：c液 ＝1：2

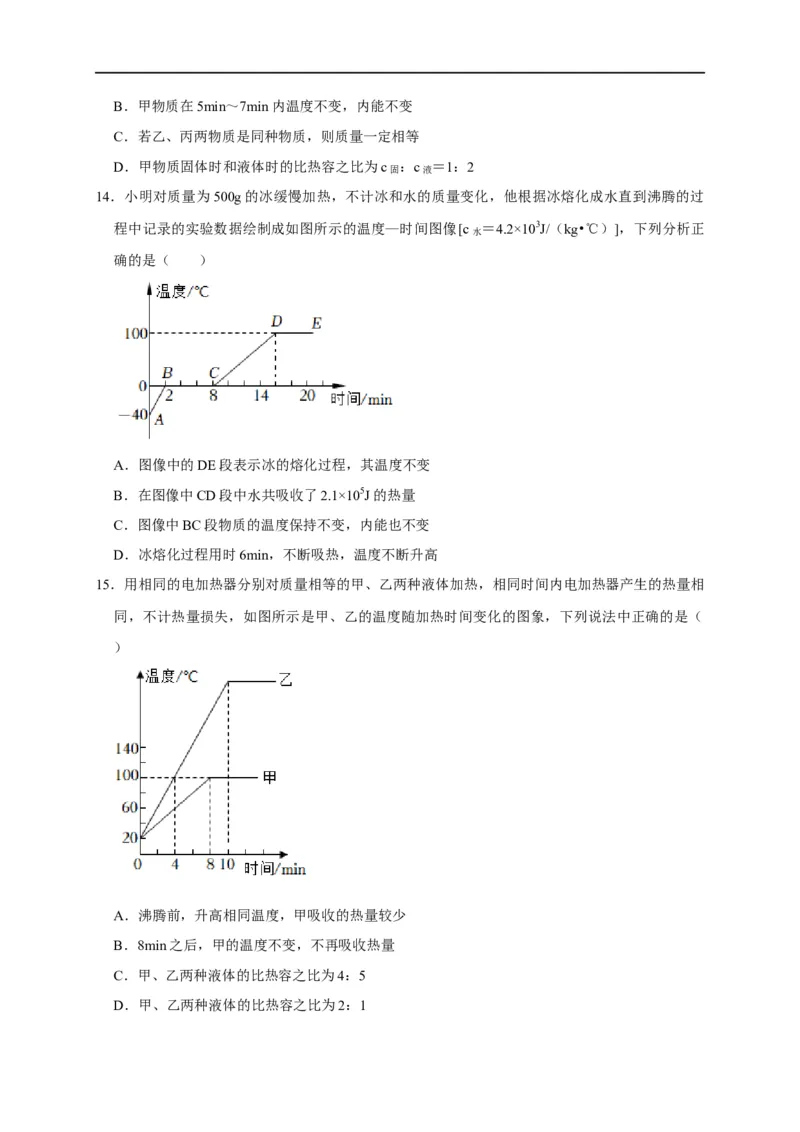

14．小明对质量为500g的冰缓慢加热，不计冰和水的质量变化，他根据冰熔化成水直到沸腾的过
程中记录的实验数据绘制成如图所示的温度—时间图像[c水 ＝4.2×103J/（kg•℃）]，下列分析正
确的是（ ）
A．图像中的DE段表示冰的熔化过程，其温度不变
B．在图像中CD段中水共吸收了2.1×105J的热量
C．图像中BC段物质的温度保持不变，内能也不变
D．冰熔化过程用时6min，不断吸热，温度不断升高
15．用相同的电加热器分别对质量相等的甲、乙两种液体加热，相同时间内电加热器产生的热量相
同，不计热量损失，如图所示是甲、乙的温度随加热时间变化的图象，下列说法中正确的是（
）
A．沸腾前，升高相同温度，甲吸收的热量较少
B．8min之后，甲的温度不变，不再吸收热量
C．甲、乙两种液体的比热容之比为4：5

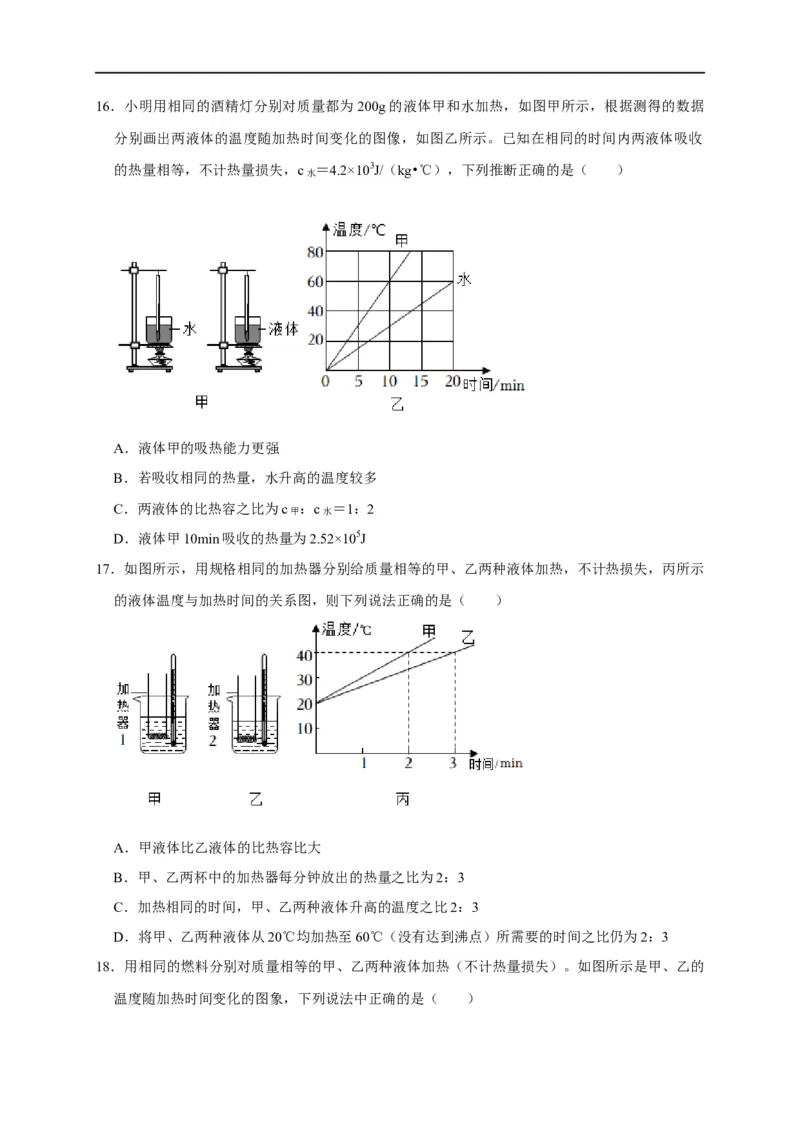

D．甲、乙两种液体的比热容之比为2：116．小明用相同的酒精灯分别对质量都为200g的液体甲和水加热，如图甲所示，根据测得的数据
分别画出两液体的温度随加热时间变化的图像，如图乙所示。已知在相同的时间内两液体吸收
的热量相等，不计热量损失，c水 ＝4.2×103J/（kg•℃），下列推断正确的是（ ）
A．液体甲的吸热能力更强
B．若吸收相同的热量，水升高的温度较多
C．两液体的比热容之比为c甲 ：c水 ＝1：2
D．液体甲10min吸收的热量为2.52×105J
17．如图所示，用规格相同的加热器分别给质量相等的甲、乙两种液体加热，不计热损失，丙所示
的液体温度与加热时间的关系图，则下列说法正确的是（ ）
A．甲液体比乙液体的比热容比大
B．甲、乙两杯中的加热器每分钟放出的热量之比为2：3
C．加热相同的时间，甲、乙两种液体升高的温度之比2：3
D．将甲、乙两种液体从20℃均加热至60℃（没有达到沸点）所需要的时间之比仍为2：3

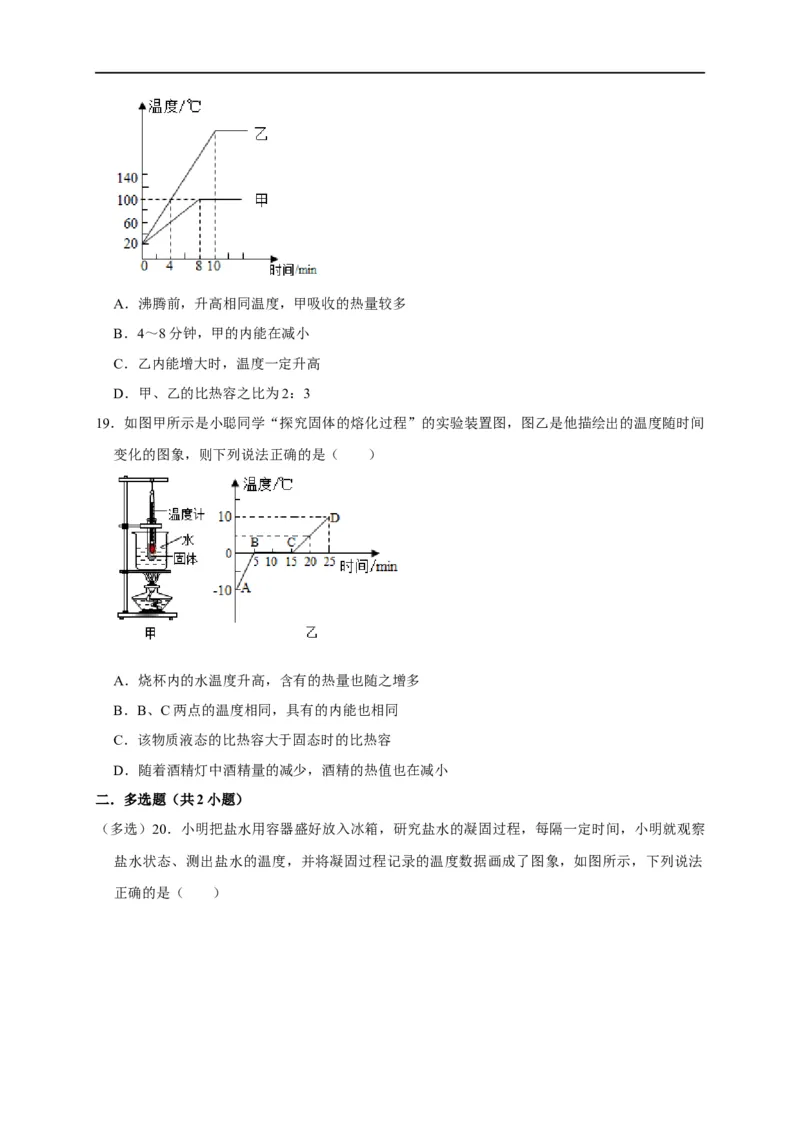

18．用相同的燃料分别对质量相等的甲、乙两种液体加热（不计热量损失）。如图所示是甲、乙的
温度随加热时间变化的图象，下列说法中正确的是（ ）A．沸腾前，升高相同温度，甲吸收的热量较多
B．4～8分钟，甲的内能在减小
C．乙内能增大时，温度一定升高
D．甲、乙的比热容之比为2：3
19．如图甲所示是小聪同学“探究固体的熔化过程”的实验装置图，图乙是他描绘出的温度随时间
变化的图象，则下列说法正确的是（ ）
A．烧杯内的水温度升高，含有的热量也随之增多
B．B、C两点的温度相同，具有的内能也相同
C．该物质液态的比热容大于固态时的比热容
D．随着酒精灯中酒精量的减少，酒精的热值也在减小
二．多选题（共2小题）

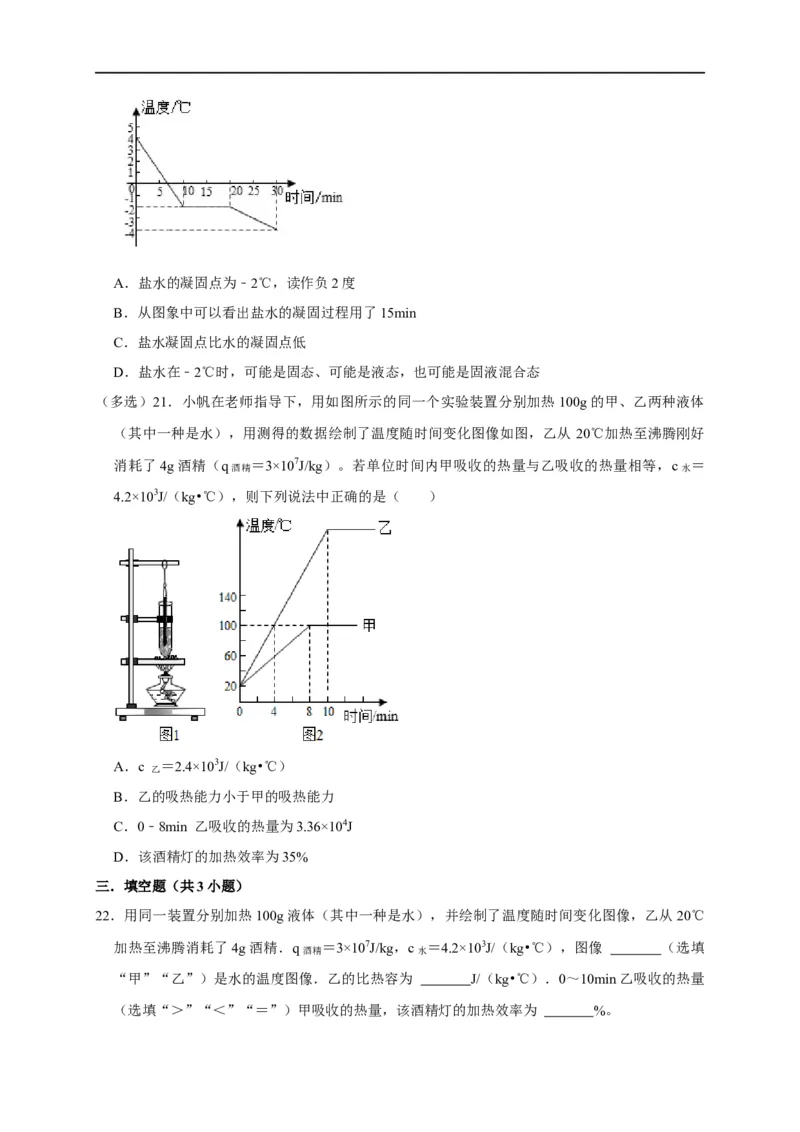

（多选）20．小明把盐水用容器盛好放入冰箱，研究盐水的凝固过程，每隔一定时间，小明就观察
盐水状态、测出盐水的温度，并将凝固过程记录的温度数据画成了图象，如图所示，下列说法
正确的是（ ）A．盐水的凝固点为﹣2℃，读作负2度
B．从图象中可以看出盐水的凝固过程用了15min
C．盐水凝固点比水的凝固点低
D．盐水在﹣2℃时，可能是固态、可能是液态，也可能是固液混合态
（多选）21．小帆在老师指导下，用如图所示的同一个实验装置分别加热100g的甲、乙两种液体
（其中一种是水），用测得的数据绘制了温度随时间变化图像如图，乙从 20℃加热至沸腾刚好
消耗了4g酒精（q酒精 ＝3×107J/kg）。若单位时间内甲吸收的热量与乙吸收的热量相等，c水 ＝
4.2×103J/（kg•℃），则下列说法中正确的是（ ）
A．c
乙
＝2.4×103J/（kg•℃）
B．乙的吸热能力小于甲的吸热能力
C．0﹣8min 乙吸收的热量为3.36×104J
D．该酒精灯的加热效率为35%
三．填空题（共3小题）
22．用同一装置分别加热100g液体（其中一种是水），并绘制了温度随时间变化图像，乙从20℃
加热至沸腾消耗了4g酒精．q酒精 ＝3×107J/kg，c水 ＝4.2×103J/（kg•℃），图像 （选填
“甲”“乙”）是水的温度图像．乙的比热容为 J/（kg•℃）．0～10min乙吸收的热量

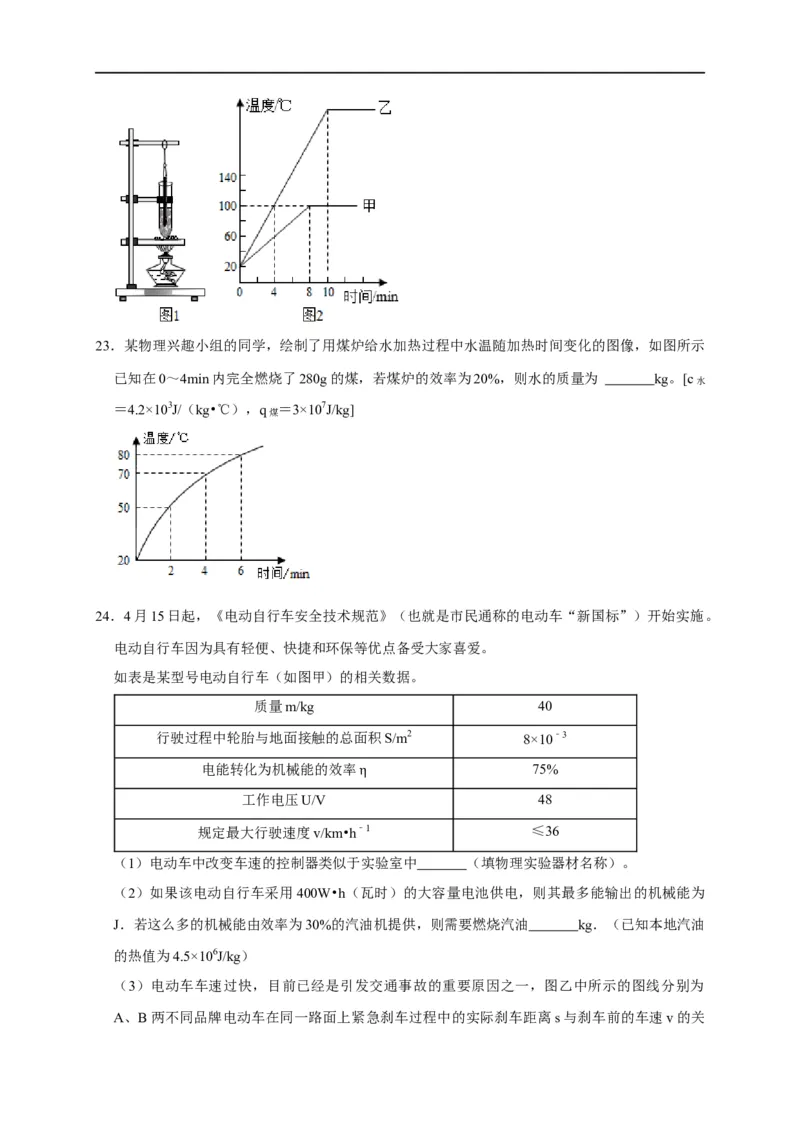

（选填“＞”“＜”“＝”）甲吸收的热量，该酒精灯的加热效率为 %。23．某物理兴趣小组的同学，绘制了用煤炉给水加热过程中水温随加热时间变化的图像，如图所示
已知在0～4min内完全燃烧了280g的煤，若煤炉的效率为20%，则水的质量为 kg。[c水
＝4.2×103J/（kg•℃），q煤 ＝3×107J/kg]
24．4月15日起，《电动自行车安全技术规范》（也就是市民通称的电动车“新国标”）开始实施。
电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱。
如表是某型号电动自行车（如图甲）的相关数据。
质量m/kg 40
行驶过程中轮胎与地面接触的总面积S/m2 8×10﹣3
电能转化为机械能的效率 75%
工作电压U/V η 48
规定最大行驶速度v/km•h﹣1 ≤36
（1）电动车中改变车速的控制器类似于实验室中 （填物理实验器材名称）。
（2）如果该电动自行车采用400W•h（瓦时）的大容量电池供电，则其最多能输出的机械能为
J．若这么多的机械能由效率为30%的汽油机提供，则需要燃烧汽油 kg．（已知本地汽油
的热值为4.5×106J/kg）

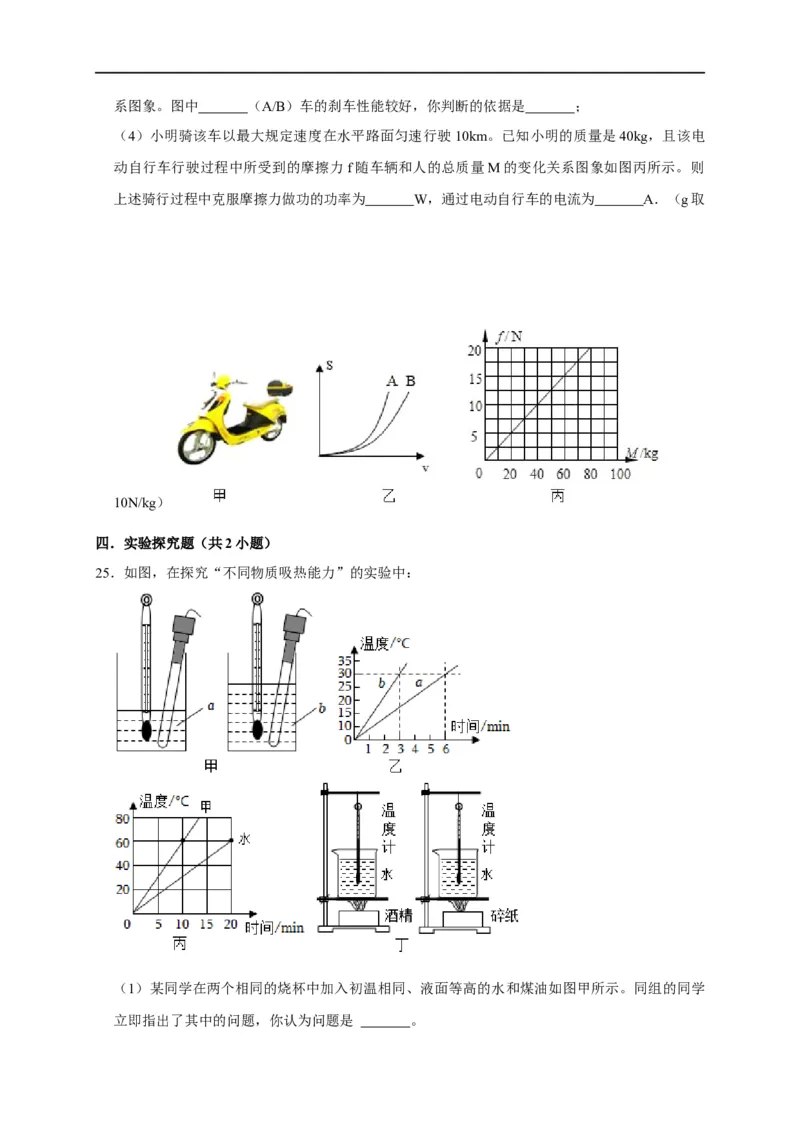

（3）电动车车速过快，目前已经是引发交通事故的重要原因之一，图乙中所示的图线分别为
A、B两不同品牌电动车在同一路面上紧急刹车过程中的实际刹车距离s与刹车前的车速v的关系图象。图中 （A/B）车的刹车性能较好，你判断的依据是 ；
（4）小明骑该车以最大规定速度在水平路面匀速行驶10km。已知小明的质量是40kg，且该电
动自行车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图丙所示。则
上述骑行过程中克服摩擦力做功的功率为 W，通过电动自行车的电流为 A．（g取
10N/kg）
四．实验探究题（共2小题）
25．如图，在探究“不同物质吸热能力”的实验中：
（1）某同学在两个相同的烧杯中加入初温相同、液面等高的水和煤油如图甲所示。同组的同学

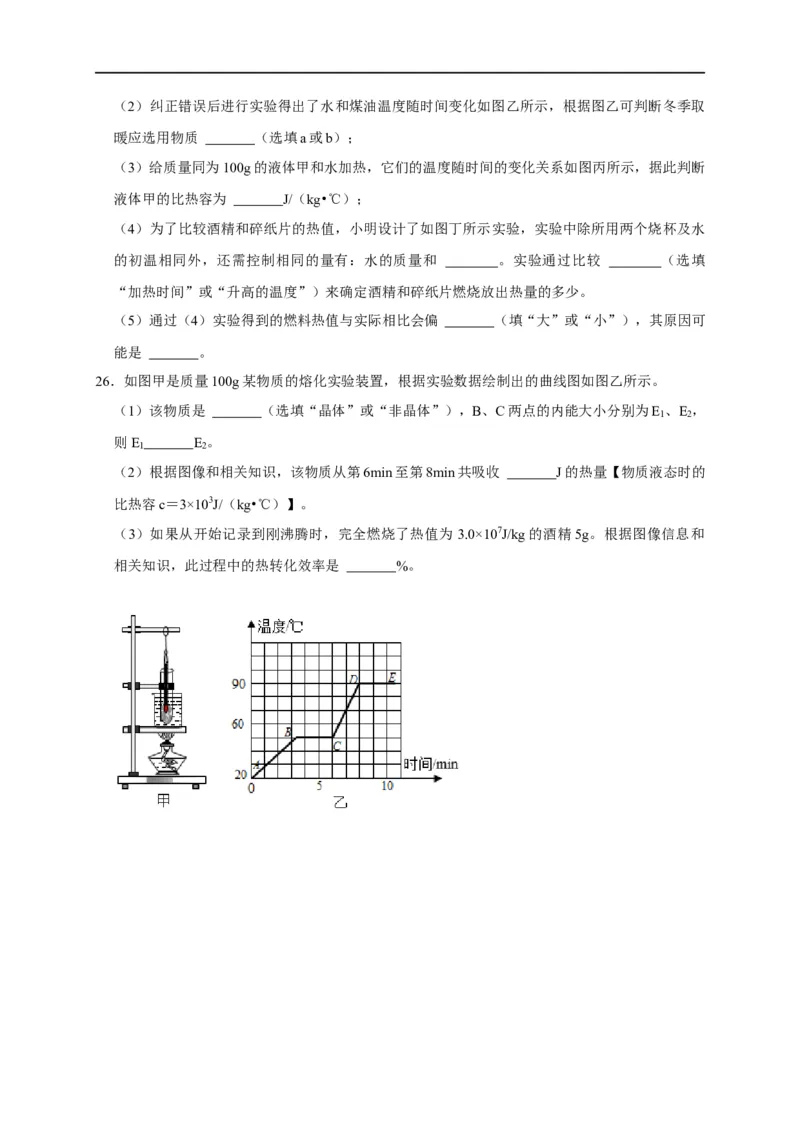

立即指出了其中的问题，你认为问题是 。（2）纠正错误后进行实验得出了水和煤油温度随时间变化如图乙所示，根据图乙可判断冬季取
暖应选用物质 （选填a或b）；
（3）给质量同为100g的液体甲和水加热，它们的温度随时间的变化关系如图丙所示，据此判断
液体甲的比热容为 J/（kg•℃）；
（4）为了比较酒精和碎纸片的热值，小明设计了如图丁所示实验，实验中除所用两个烧杯及水
的初温相同外，还需控制相同的量有：水的质量和 。实验通过比较 （选填
“加热时间”或“升高的温度”）来确定酒精和碎纸片燃烧放出热量的多少。
（5）通过（4）实验得到的燃料热值与实际相比会偏 （填“大”或“小”），其原因可
能是 。
26．如图甲是质量100g某物质的熔化实验装置，根据实验数据绘制出的曲线图如图乙所示。
（1）该物质是 （选填“晶体”或“非晶体”），B、C两点的内能大小分别为E 、E ，
1 2
则E E 。
1 2
（2）根据图像和相关知识，该物质从第6min至第8min共吸收 J的热量【物质液态时的
比热容c＝3×103J/（kg•℃）】。
（3）如果从开始记录到刚沸腾时，完全燃烧了热值为 3.0×107J/kg的酒精5g。根据图像信息和
相关知识，此过程中的热转化效率是 %。
