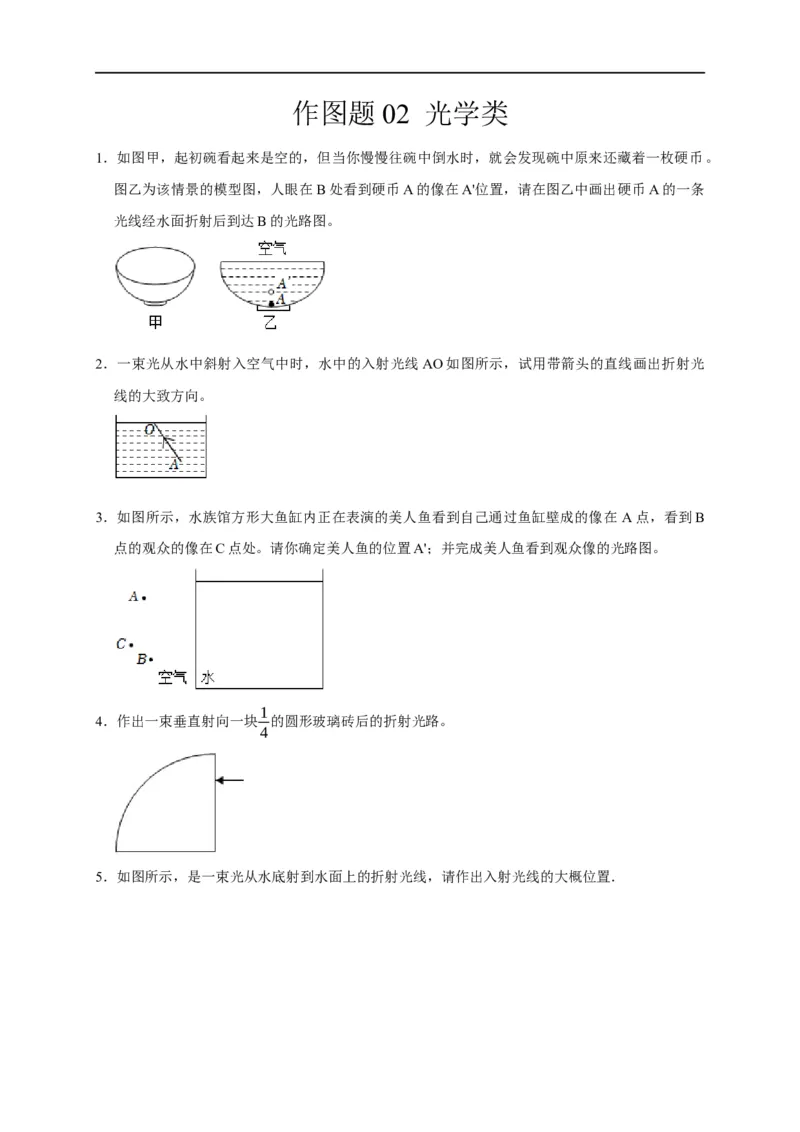

作图题 02 光学类
1．如图甲，起初碗看起来是空的，但当你慢慢往碗中倒水时，就会发现碗中原来还藏着一枚硬币。
图乙为该情景的模型图，人眼在B处看到硬币A的像在A'位置，请在图乙中画出硬币A的一条
光线经水面折射后到达B的光路图。
2．一束光从水中斜射入空气中时，水中的入射光线AO如图所示，试用带箭头的直线画出折射光
线的大致方向。
3．如图所示，水族馆方形大鱼缸内正在表演的美人鱼看到自己通过鱼缸壁成的像在 A点，看到B
点的观众的像在C点处。请你确定美人鱼的位置A'；并完成美人鱼看到观众像的光路图。
1
4．作出一束垂直射向一块 的圆形玻璃砖后的折射光路。
4

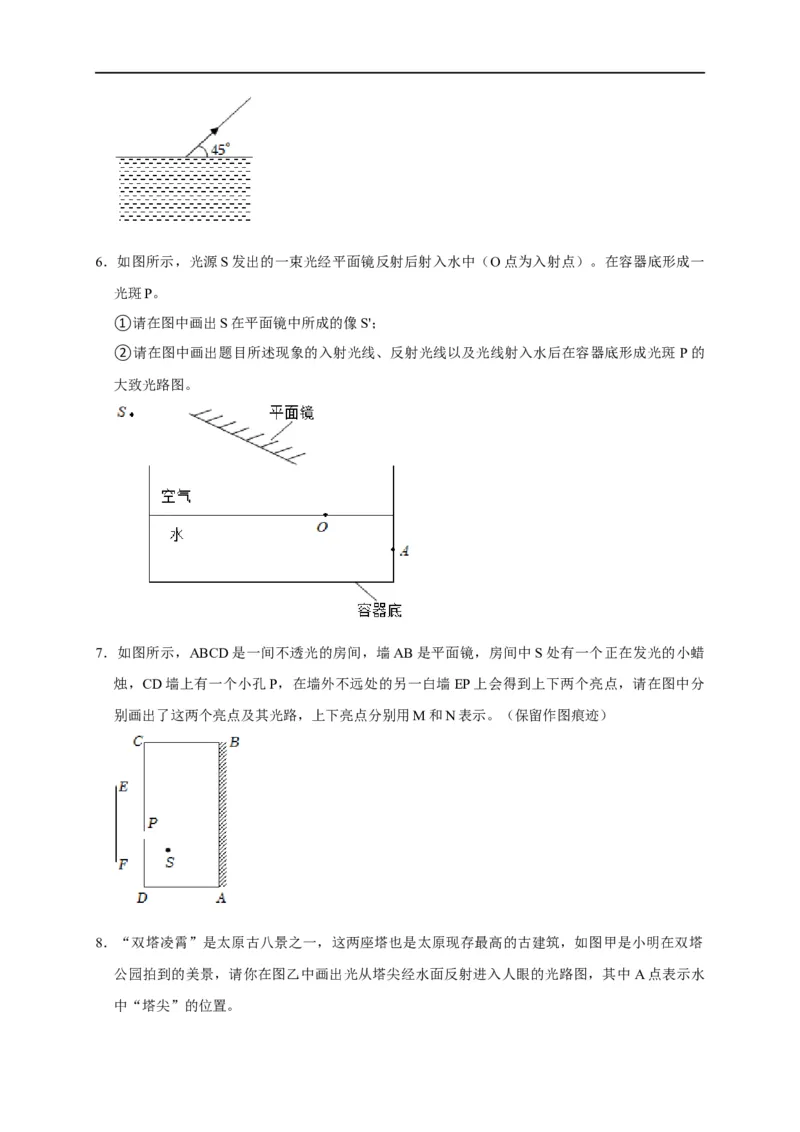

5．如图所示，是一束光从水底射到水面上的折射光线，请作出入射光线的大概位置．6．如图所示，光源S发出的一束光经平面镜反射后射入水中（O点为入射点）。在容器底形成一
光斑P。
①请在图中画出S在平面镜中所成的像S'；
②请在图中画出题目所述现象的入射光线、反射光线以及光线射入水后在容器底形成光斑 P的
大致光路图。
7．如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房间中S处有一个正在发光的小蜡
烛，CD墙上有一个小孔P，在墙外不远处的另一白墙EP上会得到上下两个亮点，请在图中分
别画出了这两个亮点及其光路，上下亮点分别用M和N表示。（保留作图痕迹）
8．“双塔凌霄”是太原古八景之一，这两座塔也是太原现存最高的古建筑，如图甲是小明在双塔
公园拍到的美景，请你在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水

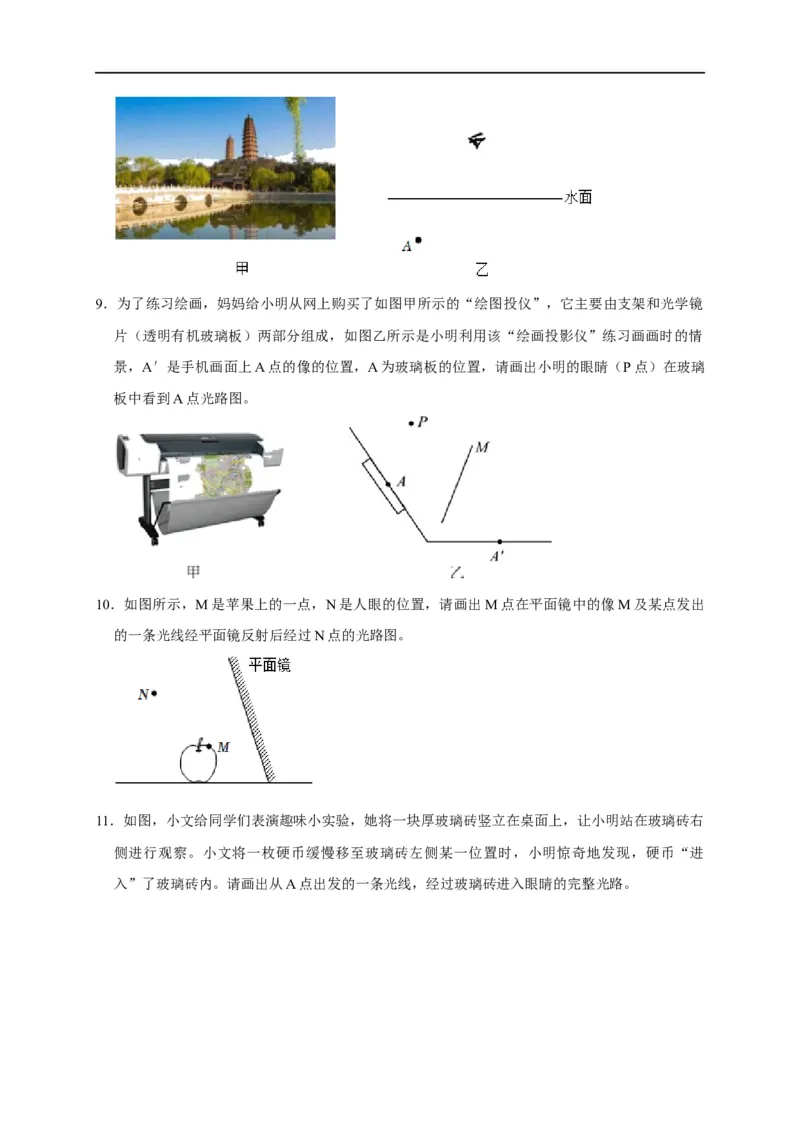

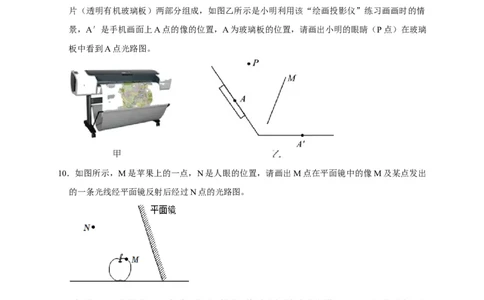

中“塔尖”的位置。9．为了练习绘画，妈妈给小明从网上购买了如图甲所示的“绘图投仪”，它主要由支架和光学镜
片（透明有机玻璃板）两部分组成，如图乙所示是小明利用该“绘画投影仪”练习画画时的情
景，A′是手机画面上A点的像的位置，A为玻璃板的位置，请画出小明的眼睛（P点）在玻璃
板中看到A点光路图。
10．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M及某点发出
的一条光线经平面镜反射后经过N点的光路图。

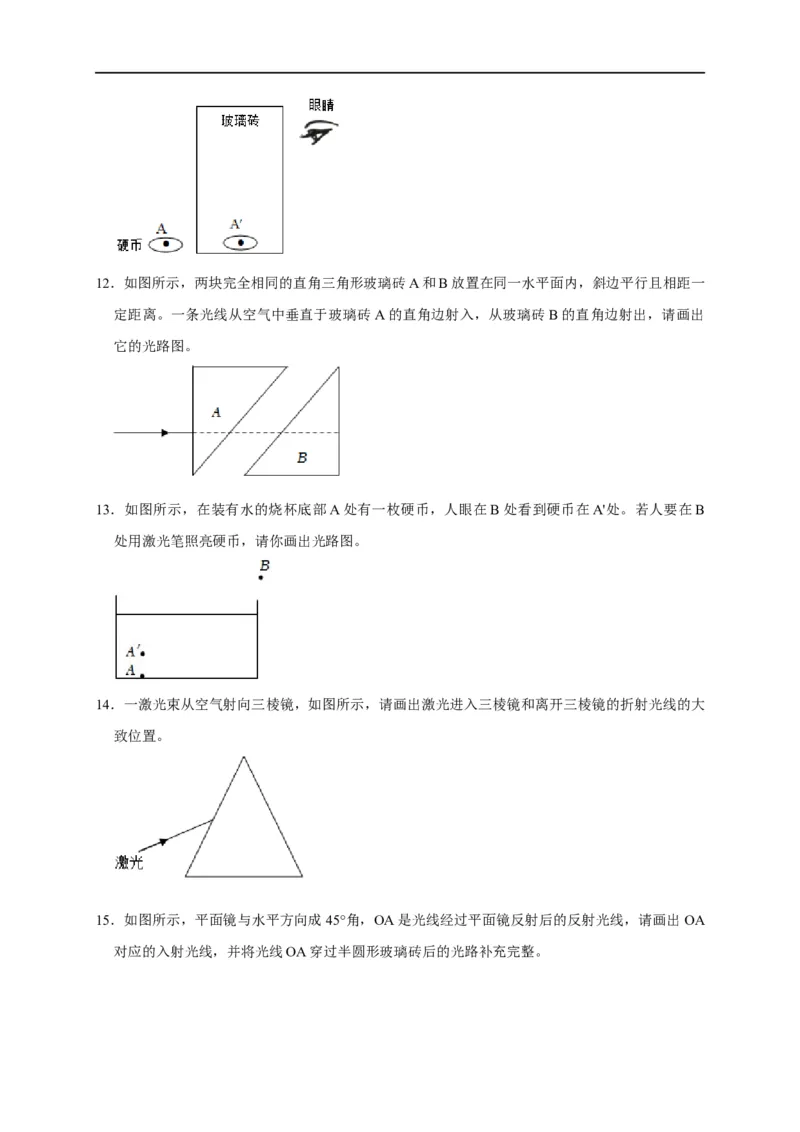

11．如图，小文给同学们表演趣味小实验，她将一块厚玻璃砖竖立在桌面上，让小明站在玻璃砖右
侧进行观察。小文将一枚硬币缓慢移至玻璃砖左侧某一位置时，小明惊奇地发现，硬币“进
入”了玻璃砖内。请画出从A点出发的一条光线，经过玻璃砖进入眼睛的完整光路。12．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一
定距离。一条光线从空气中垂直于玻璃砖 A的直角边射入，从玻璃砖B的直角边射出，请画出
它的光路图。
13．如图所示，在装有水的烧杯底部A处有一枚硬币，人眼在B处看到硬币在A'处。若人要在B
处用激光笔照亮硬币，请你画出光路图。
14．一激光束从空气射向三棱镜，如图所示，请画出激光进入三棱镜和离开三棱镜的折射光线的大
致位置。
15．如图所示，平面镜与水平方向成45°角，OA是光线经过平面镜反射后的反射光线，请画出 OA

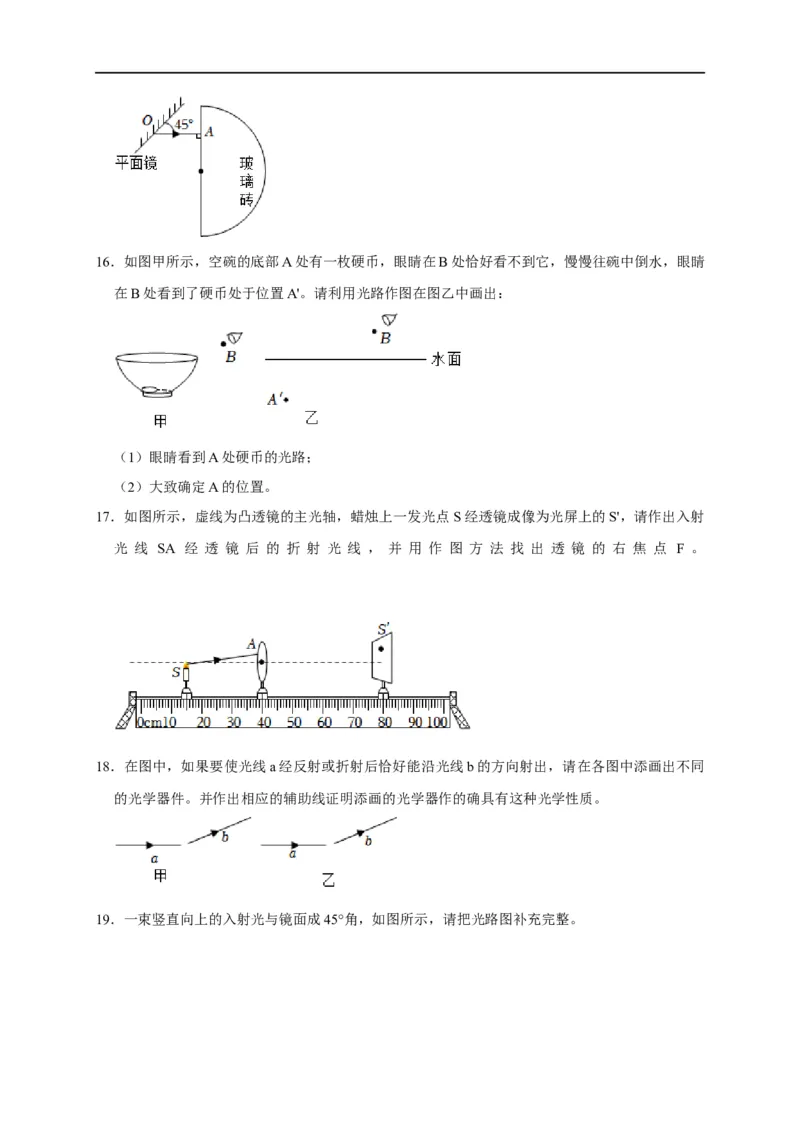

对应的入射光线，并将光线OA穿过半圆形玻璃砖后的光路补充完整。16．如图甲所示，空碗的底部A处有一枚硬币，眼睛在B处恰好看不到它，慢慢往碗中倒水，眼睛
在B处看到了硬币处于位置A'。请利用光路作图在图乙中画出：
（1）眼睛看到A处硬币的光路；
（2）大致确定A的位置。
17．如图所示，虚线为凸透镜的主光轴，蜡烛上一发光点S经透镜成像为光屏上的S'，请作出入射
光 线 SA 经 透 镜 后 的 折 射 光 线 ， 并 用 作 图 方 法 找 出 透 镜 的 右 焦 点 F 。
18．在图中，如果要使光线a经反射或折射后恰好能沿光线b的方向射出，请在各图中添画出不同
的光学器件。并作出相应的辅助线证明添画的光学器作的确具有这种光学性质。

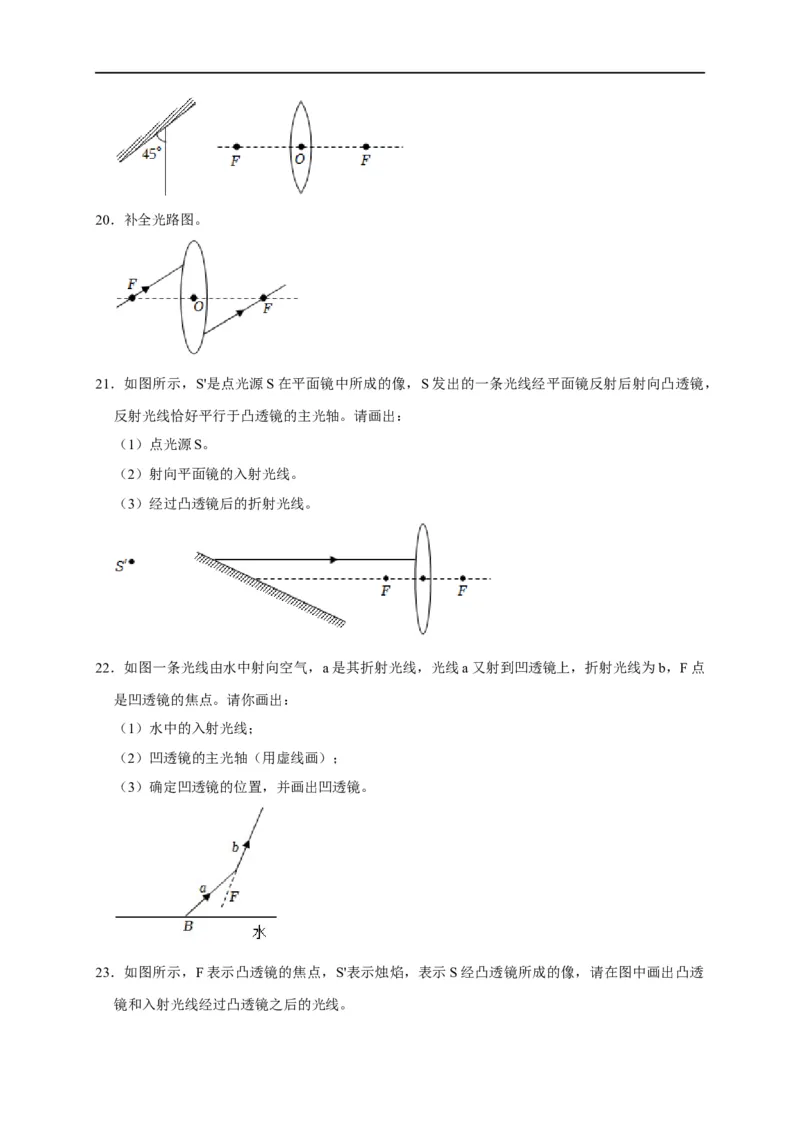

19．一束竖直向上的入射光与镜面成45°角，如图所示，请把光路图补充完整。20．补全光路图。
21．如图所示，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后射向凸透镜，
反射光线恰好平行于凸透镜的主光轴。请画出：
（1）点光源S。
（2）射向平面镜的入射光线。
（3）经过凸透镜后的折射光线。
22．如图一条光线由水中射向空气，a是其折射光线，光线a又射到凹透镜上，折射光线为b，F点
是凹透镜的焦点。请你画出：
（1）水中的入射光线；
（2）凹透镜的主光轴（用虚线画）；
（3）确定凹透镜的位置，并画出凹透镜。
23．如图所示，F表示凸透镜的焦点，S'表示烛焰，表示S经凸透镜所成的像，请在图中画出凸透

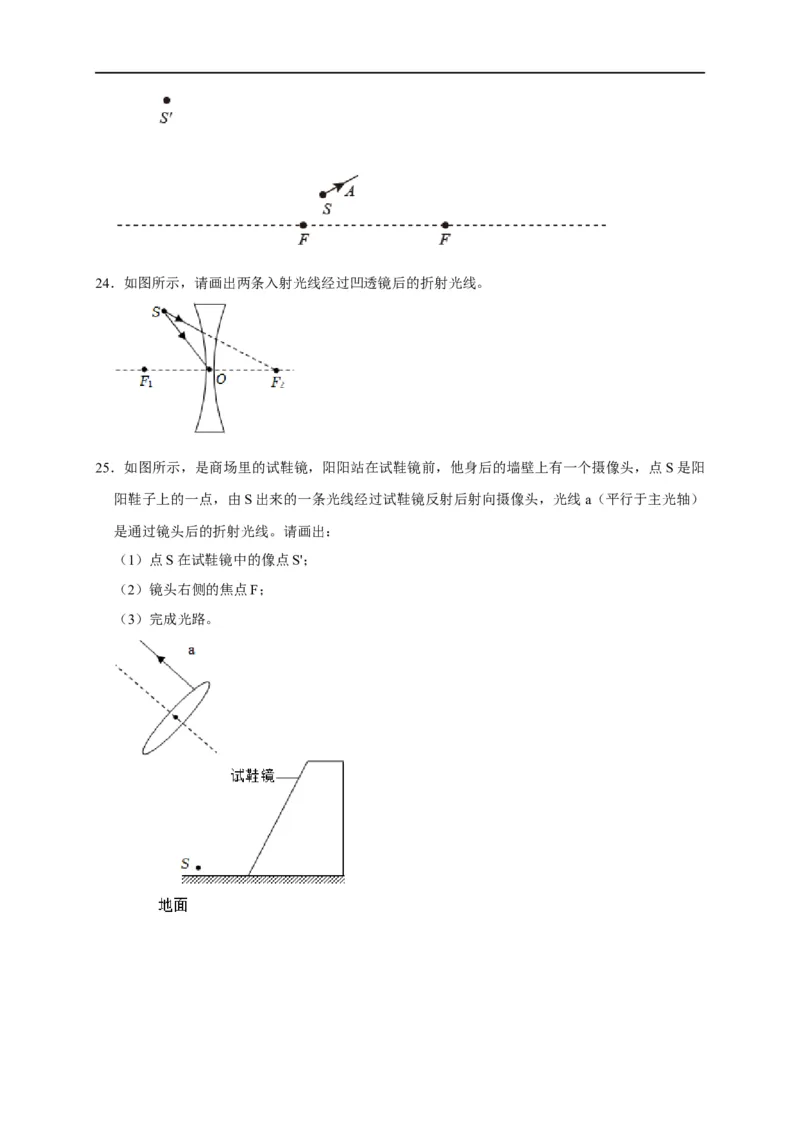

镜和入射光线经过凸透镜之后的光线。24．如图所示，请画出两条入射光线经过凹透镜后的折射光线。
25．如图所示，是商场里的试鞋镜，阳阳站在试鞋镜前，他身后的墙壁上有一个摄像头，点S是阳
阳鞋子上的一点，由S出来的一条光线经过试鞋镜反射后射向摄像头，光线a（平行于主光轴）
是通过镜头后的折射光线。请画出：
（1）点S在试鞋镜中的像点S'；
（2）镜头右侧的焦点F；

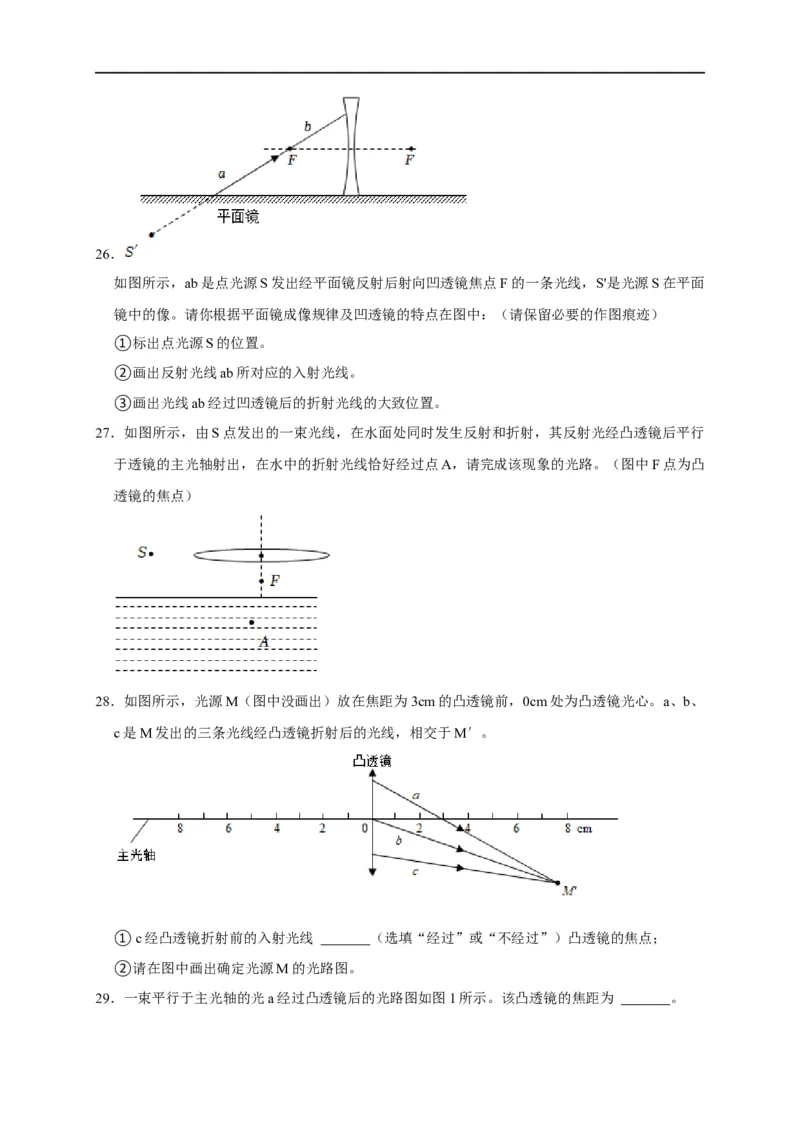

（3）完成光路。26．
如图所示，ab是点光源S发出经平面镜反射后射向凹透镜焦点F的一条光线，S'是光源S在平面
镜中的像。请你根据平面镜成像规律及凹透镜的特点在图中：（请保留必要的作图痕迹）
①标出点光源S的位置。
②画出反射光线ab所对应的入射光线。
③画出光线ab经过凹透镜后的折射光线的大致位置。
27．如图所示，由S点发出的一束光线，在水面处同时发生反射和折射，其反射光经凸透镜后平行
于透镜的主光轴射出，在水中的折射光线恰好经过点A，请完成该现象的光路。（图中F点为凸
透镜的焦点）
28．如图所示，光源M（图中没画出）放在焦距为3cm的凸透镜前，0cm处为凸透镜光心。a、b、
c是M发出的三条光线经凸透镜折射后的光线，相交于M′。
①c经凸透镜折射前的入射光线 （选填“经过”或“不经过”）凸透镜的焦点；
②请在图中画出确定光源M的光路图。

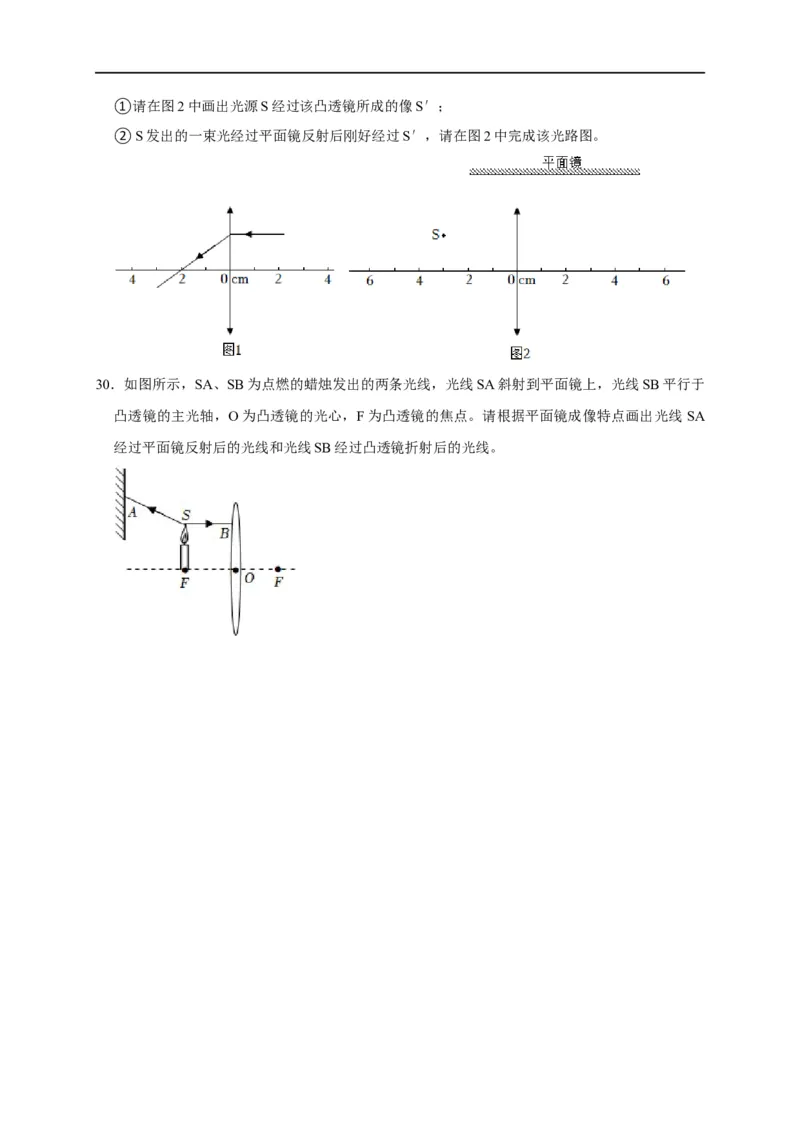

29．一束平行于主光轴的光a经过凸透镜后的光路图如图1所示。该凸透镜的焦距为 。①请在图2中画出光源S经过该凸透镜所成的像S′；
②S发出的一束光经过平面镜反射后刚好经过S′，请在图2中完成该光路图。
30．如图所示，SA、SB为点燃的蜡烛发出的两条光线，光线SA斜射到平面镜上，光线SB平行于
凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点。请根据平面镜成像特点画出光线 SA
经过平面镜反射后的光线和光线SB经过凸透镜折射后的光线。
