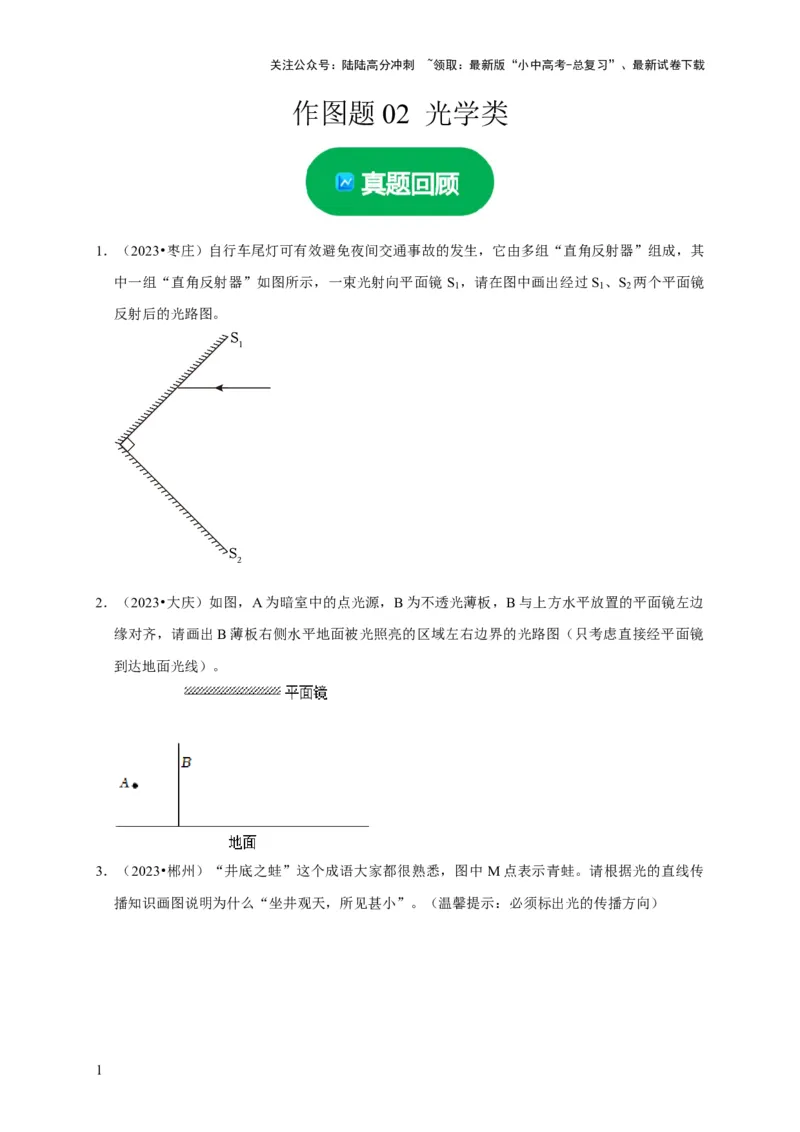

作图题 02 光学类
1．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其
中一组“直角反射器”如图所示，一束光射向平面镜 S ，请在图中画出经过S 、S 两个平面镜
1 1 2
反射后的光路图。
2．（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边
缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜
到达地面光线）。
3．（2023•郴州）“井底之蛙”这个成语大家都很熟悉，图中 M点表示青蛙。请根据光的直线传
播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

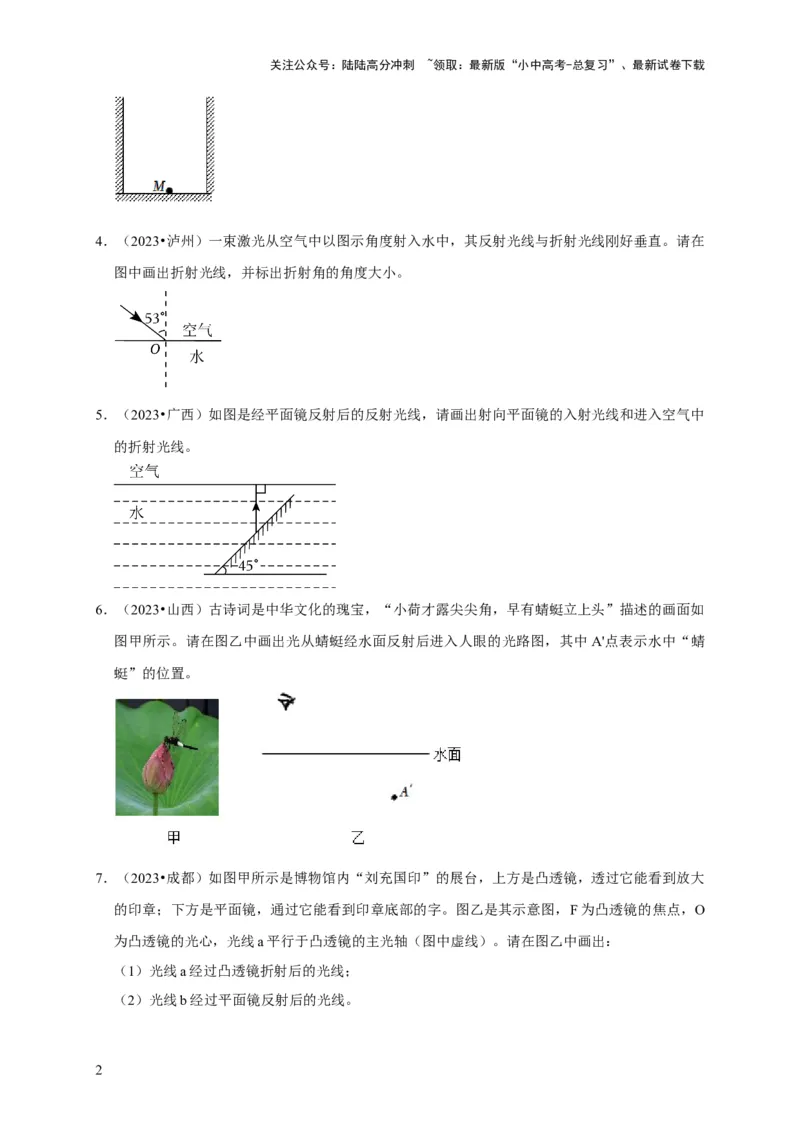

4．（2023•泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在
图中画出折射光线，并标出折射角的角度大小。
5．（2023•广西）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中
的折射光线。
6．（2023•山西）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如
图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中 A'点表示水中“蜻
蜓”的位置。
7．（2023•成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大
的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O
为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
（1）光线a经过凸透镜折射后的光线；
（2）光线b经过平面镜反射后的光线。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

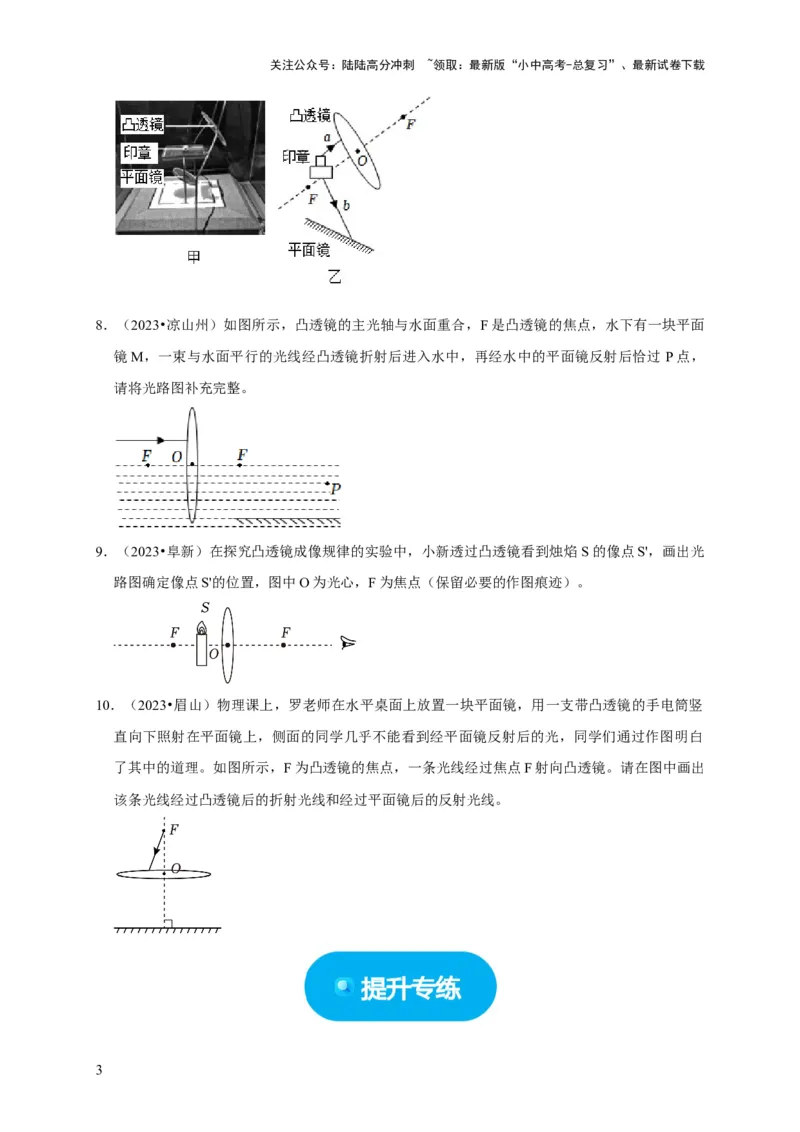

8．（2023•凉山州）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面
镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过 P点，
请将光路图补充完整。
9．（2023•阜新）在探究凸透镜成像规律的实验中，小新透过凸透镜看到烛焰 S的像点S'，画出光
路图确定像点S'的位置，图中O为光心，F为焦点（保留必要的作图痕迹）。
10．（2023•眉山）物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖
直向下照射在平面镜上，侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白
了其中的道理。如图所示，F为凸透镜的焦点，一条光线经过焦点F射向凸透镜。请在图中画出
该条光线经过凸透镜后的折射光线和经过平面镜后的反射光线。
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

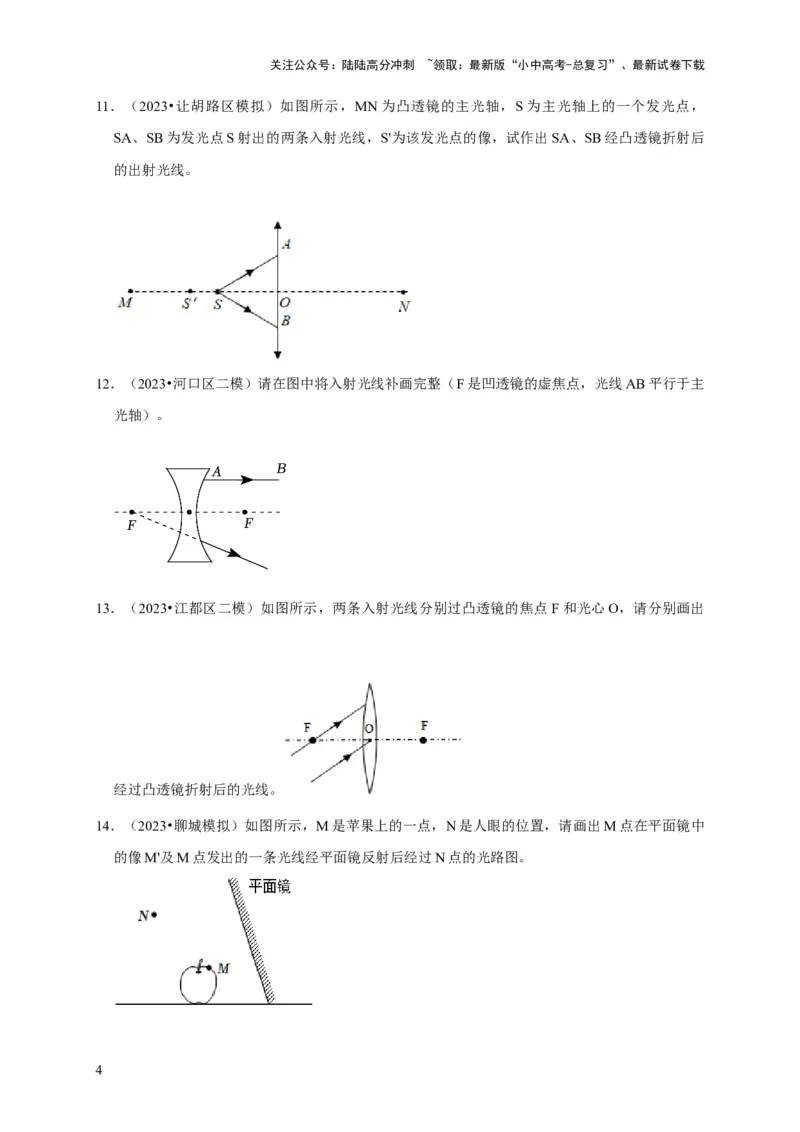

11．（2023•让胡路区模拟）如图所示，MN为凸透镜的主光轴，S为主光轴上的一个发光点，
SA、SB为发光点S射出的两条入射光线，S'为该发光点的像，试作出SA、SB经凸透镜折射后
的出射光线。
12．（2023•河口区二模）请在图中将入射光线补画完整（F是凹透镜的虚焦点，光线AB平行于主
光轴）。
13．（2023•江都区二模）如图所示，两条入射光线分别过凸透镜的焦点F和光心O，请分别画出
经过凸透镜折射后的光线。
14．（2023•聊城模拟）如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中
的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
15．（2023•山阳县模拟）小明需要太阳光照射到客厅中花卉 P上实现光合作用，如图所示，请通
过作图画出平面镜的位置。
16．（2023•抚松县模拟）在图中的光屏M上画出蜡烛AB经小孔所成的像A'B'。
17．（2023•碑林区校级模拟）如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平
面镜中的像。M'及人眼看见这个点的光路图。
18．（2023•聊城模拟）一束光射向一块玻璃砖（如图），并穿过玻璃砖。画出这束光进入玻璃和
离开玻璃后的光线（注意标出法线）。
19．（2023•单县三模）如图甲所示，湖面上倒映着高塔的倒影。乙图中A点表示水中“塔尖”的
位置，请利用平面镜成像规律在乙图中画出人眼看见“塔尖”的光路图。
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

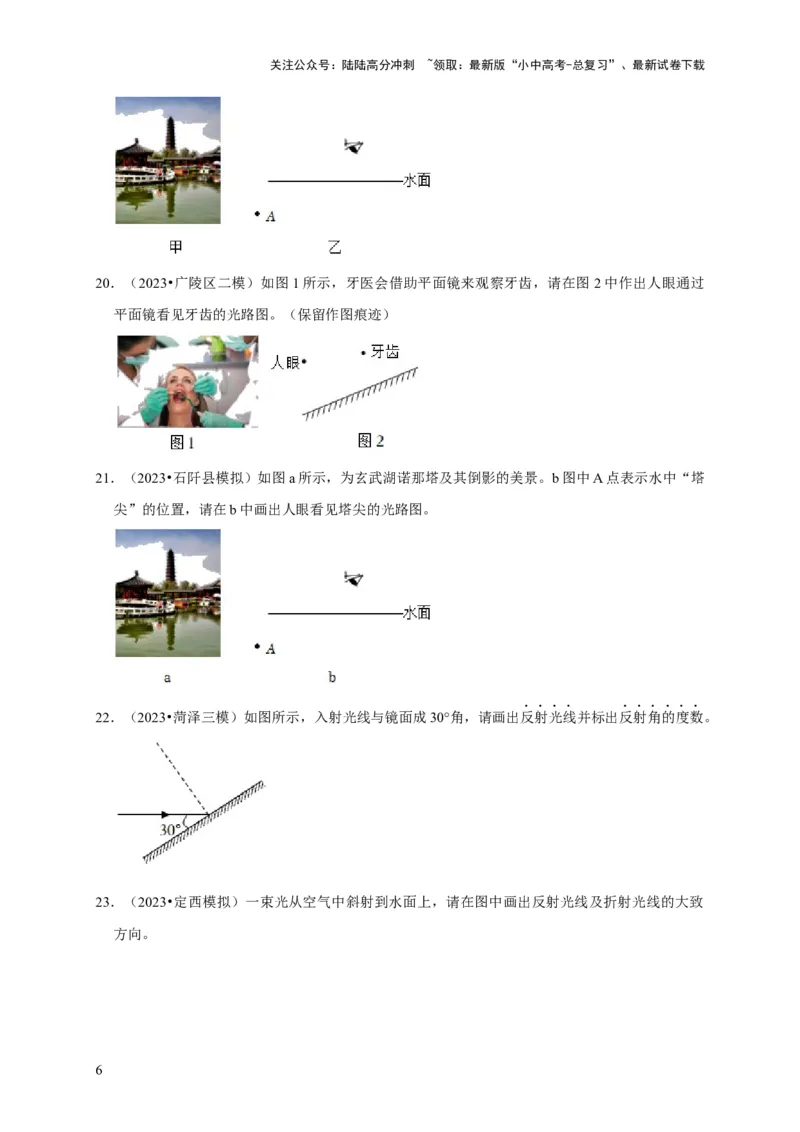

20．（2023•广陵区二模）如图1所示，牙医会借助平面镜来观察牙齿，请在图 2中作出人眼通过
平面镜看见牙齿的光路图。（保留作图痕迹）
21．（2023•石阡县模拟）如图a所示，为玄武湖诺那塔及其倒影的美景。b图中A点表示水中“塔
尖”的位置，请在b中画出人眼看见塔尖的光路图。
22．（2023•菏泽三模）如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角的度数。
23．（2023•定西模拟）一束光从空气中斜射到水面上，请在图中画出反射光线及折射光线的大致
方向。
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

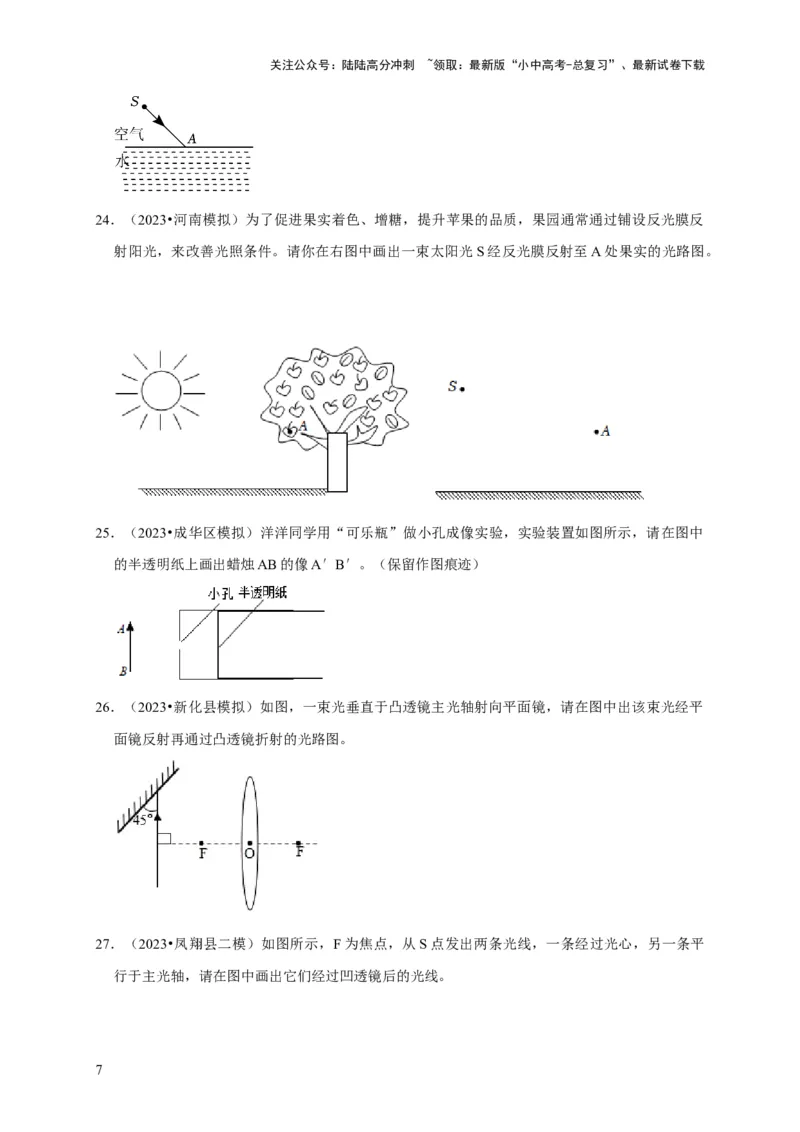

24．（2023•河南模拟）为了促进果实着色、增糖，提升苹果的品质，果园通常通过铺设反光膜反
射阳光，来改善光照条件。请你在右图中画出一束太阳光S经反光膜反射至A处果实的光路图。
25．（2023•成华区模拟）洋洋同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中
的半透明纸上画出蜡烛AB的像A′B′。（保留作图痕迹）
26．（2023•新化县模拟）如图，一束光垂直于凸透镜主光轴射向平面镜，请在图中出该束光经平
面镜反射再通过凸透镜折射的光路图。
27．（2023•凤翔县二模）如图所示，F为焦点，从S点发出两条光线，一条经过光心，另一条平
行于主光轴，请在图中画出它们经过凹透镜后的光线。
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

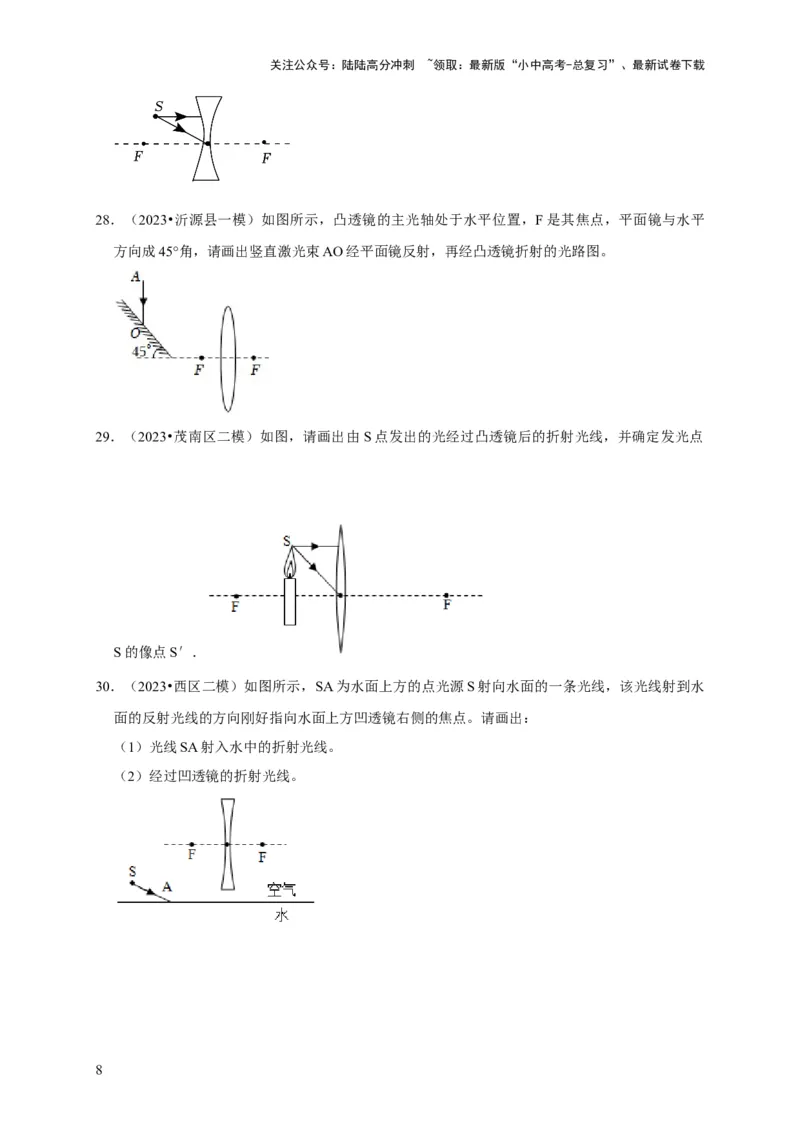

28．（2023•沂源县一模）如图所示，凸透镜的主光轴处于水平位置，F是其焦点，平面镜与水平
方向成45°角，请画出竖直激光束AO经平面镜反射，再经凸透镜折射的光路图。
29．（2023•茂南区二模）如图，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点
S的像点S′．
30．（2023•西区二模）如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水
面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点。请画出：
（1）光线SA射入水中的折射光线。
（2）经过凹透镜的折射光线。
