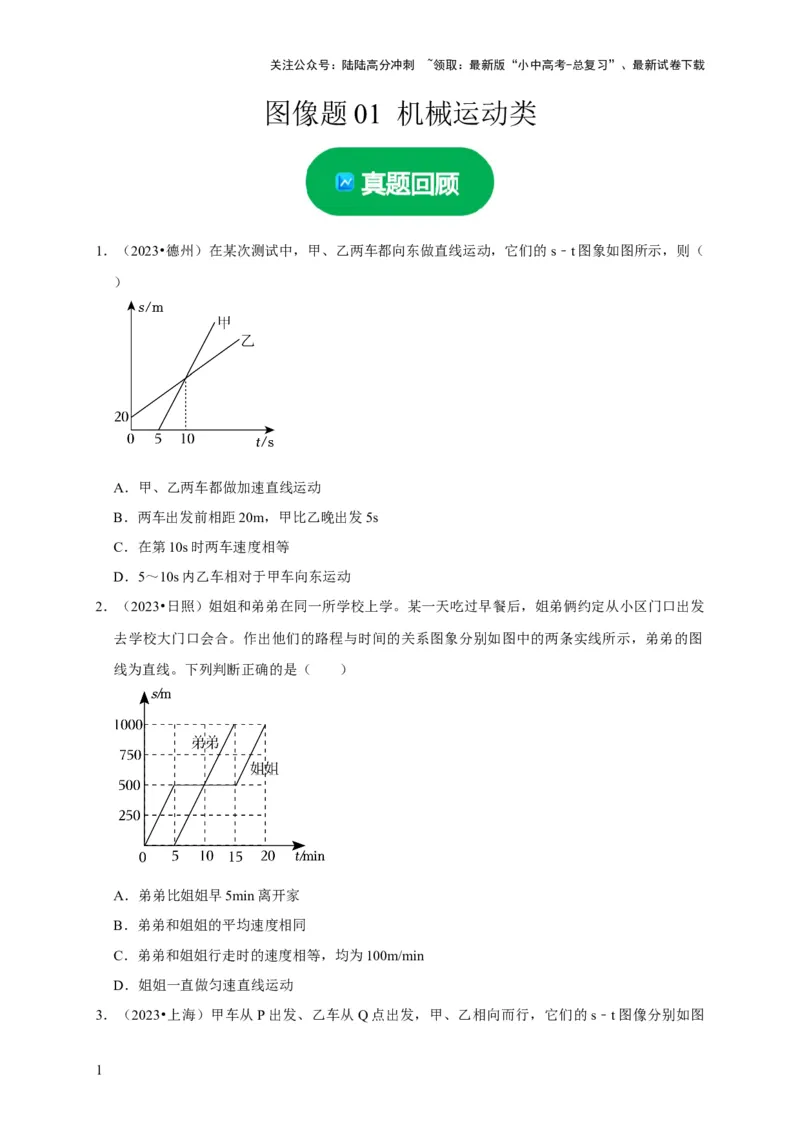

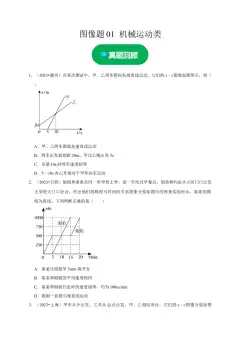

图像题 01 机械运动类
1．（2023•德州）在某次测试中，甲、乙两车都向东做直线运动，它们的 s﹣t图象如图所示，则（
）
A．甲、乙两车都做加速直线运动
B．两车出发前相距20m，甲比乙晚出发5s
C．在第10s时两车速度相等
D．5～10s内乙车相对于甲车向东运动
2．（2023•日照）姐姐和弟弟在同一所学校上学。某一天吃过早餐后，姐弟俩约定从小区门口出发
去学校大门口会合。作出他们的路程与时间的关系图象分别如图中的两条实线所示，弟弟的图
线为直线。下列判断正确的是（ ）
A．弟弟比姐姐早5min离开家
B．弟弟和姐姐的平均速度相同
C．弟弟和姐姐行走时的速度相等，均为100m/min
D．姐姐一直做匀速直线运动

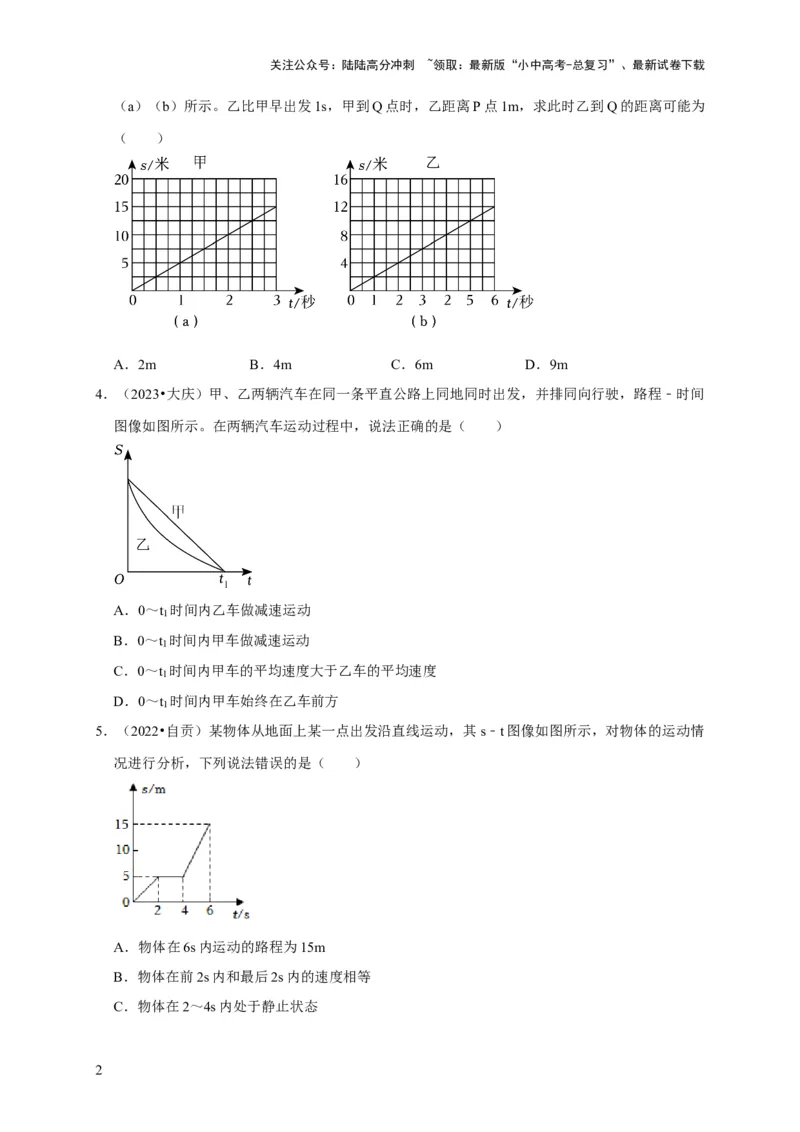

3．（2023•上海）甲车从P出发、乙车从Q点出发，甲、乙相向而行，它们的s﹣t图像分别如图
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
（a）（b）所示。乙比甲早出发1s，甲到Q点时，乙距离P点1m，求此时乙到Q的距离可能为
（ ）
A．2m B．4m C．6m D．9m
4．（2023•大庆）甲、乙两辆汽车在同一条平直公路上同地同时出发，并排同向行驶，路程﹣时间
图像如图所示。在两辆汽车运动过程中，说法正确的是（ ）
A．0～t 时间内乙车做减速运动
1
B．0～t 时间内甲车做减速运动
1
C．0～t 时间内甲车的平均速度大于乙车的平均速度
1
D．0～t 时间内甲车始终在乙车前方
1
5．（2022•自贡）某物体从地面上某一点出发沿直线运动，其s﹣t图像如图所示，对物体的运动情
况进行分析，下列说法错误的是（ ）
A．物体在6s内运动的路程为15m
B．物体在前2s内和最后2s内的速度相等
C．物体在2～4s内处于静止状态
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

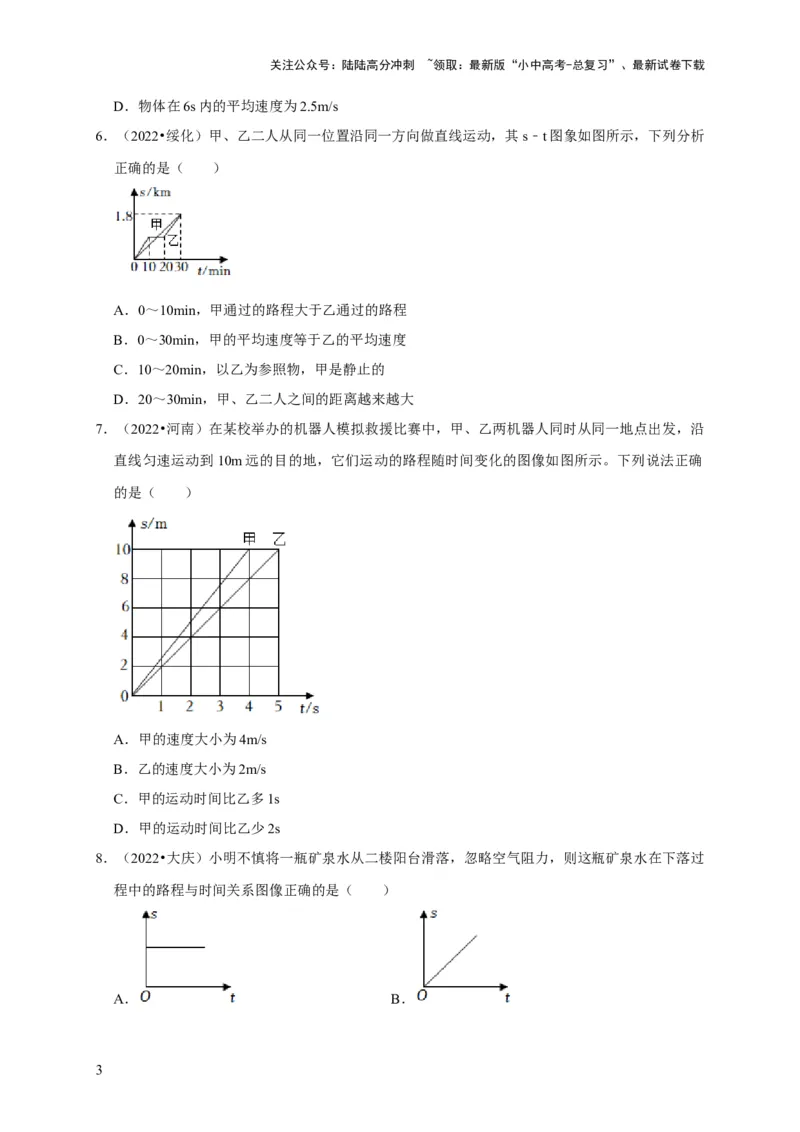

D．物体在6s内的平均速度为2.5m/s
6．（2022•绥化）甲、乙二人从同一位置沿同一方向做直线运动，其s﹣t图象如图所示，下列分析
正确的是（ ）
A．0～10min，甲通过的路程大于乙通过的路程
B．0～30min，甲的平均速度等于乙的平均速度
C．10～20min，以乙为参照物，甲是静止的
D．20～30min，甲、乙二人之间的距离越来越大
7．（2022•河南）在某校举办的机器人模拟救援比赛中，甲、乙两机器人同时从同一地点出发，沿
直线匀速运动到10m远的目的地，它们运动的路程随时间变化的图像如图所示。下列说法正确
的是（ ）
A．甲的速度大小为4m/s
B．乙的速度大小为2m/s
C．甲的运动时间比乙多1s
D．甲的运动时间比乙少2s
8．（2022•大庆）小明不慎将一瓶矿泉水从二楼阳台滑落，忽略空气阻力，则这瓶矿泉水在下落过
程中的路程与时间关系图像正确的是（ ）
A． B．
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C． D．

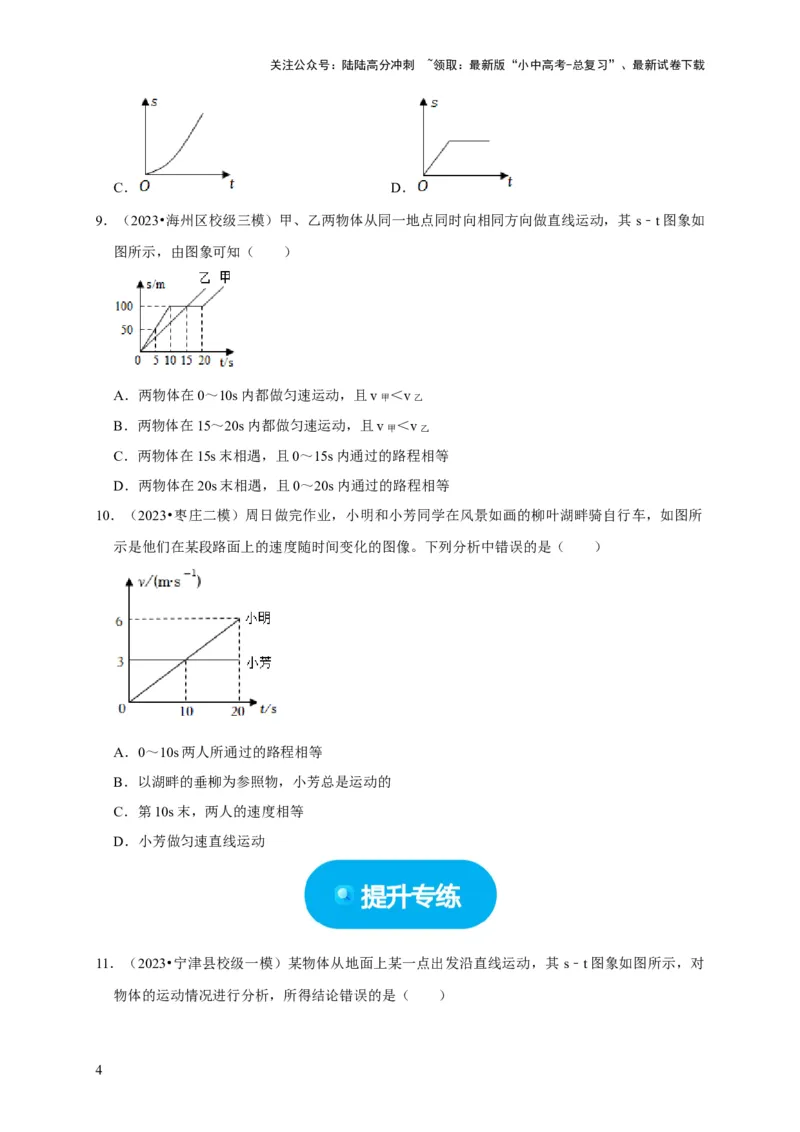

9．（2023•海州区校级三模）甲、乙两物体从同一地点同时向相同方向做直线运动，其 s﹣t图象如
图所示，由图象可知（ ）
A．两物体在0～10s内都做匀速运动，且v甲 ＜v乙
B．两物体在15～20s内都做匀速运动，且v甲 ＜v乙
C．两物体在15s末相遇，且0～15s内通过的路程相等
D．两物体在20s末相遇，且0～20s内通过的路程相等
10．（2023•枣庄二模）周日做完作业，小明和小芳同学在风景如画的柳叶湖畔骑自行车，如图所
示是他们在某段路面上的速度随时间变化的图像。下列分析中错误的是（ ）
A．0～10s两人所通过的路程相等
B．以湖畔的垂柳为参照物，小芳总是运动的
C．第10s末，两人的速度相等
D．小芳做匀速直线运动

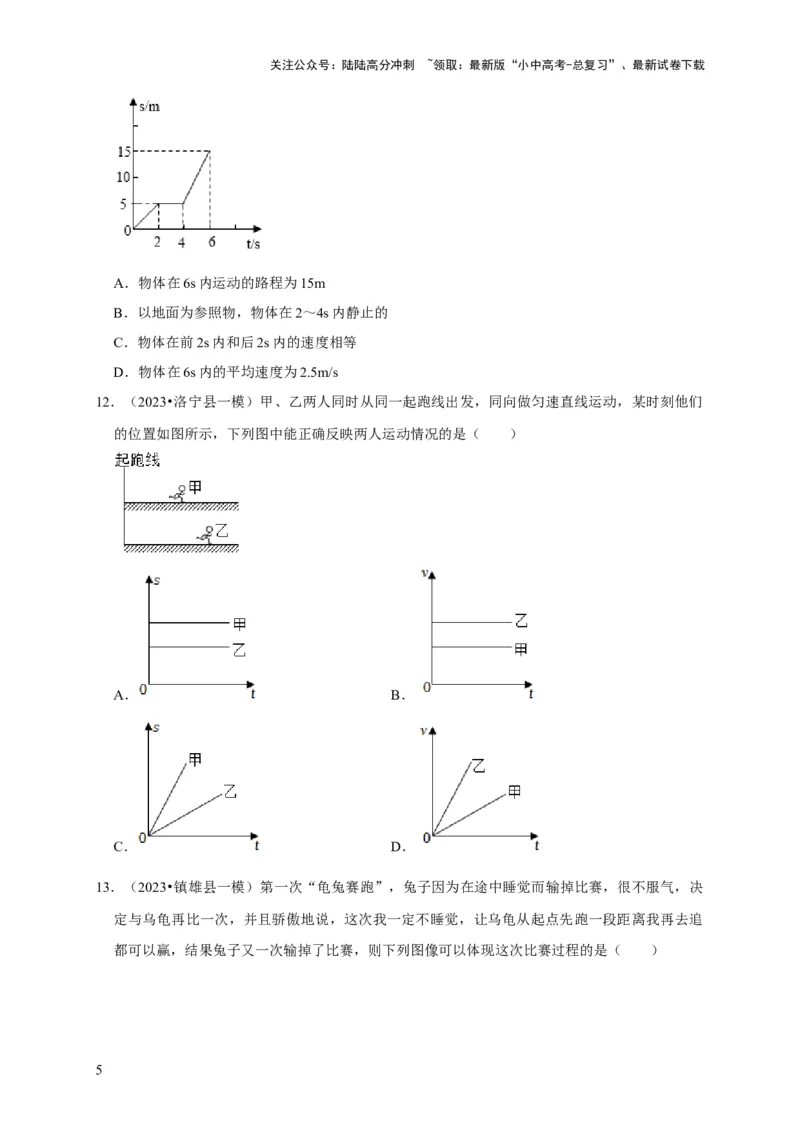

11．（2023•宁津县校级一模）某物体从地面上某一点出发沿直线运动，其 s﹣t图象如图所示，对
物体的运动情况进行分析，所得结论错误的是（ ）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．物体在6s内运动的路程为15m
B．以地面为参照物，物体在2～4s内静止的
C．物体在前2s内和后2s内的速度相等
D．物体在6s内的平均速度为2.5m/s
12．（2023•洛宁县一模）甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们
的位置如图所示，下列图中能正确反映两人运动情况的是（ ）
A． B．
C． D．
13．（2023•镇雄县一模）第一次“龟兔赛跑”，兔子因为在途中睡觉而输掉比赛，很不服气，决
定与乌龟再比一次，并且骄傲地说，这次我一定不睡觉，让乌龟从起点先跑一段距离我再去追
都可以赢，结果兔子又一次输掉了比赛，则下列图像可以体现这次比赛过程的是（ ）
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A． B．
C． D．

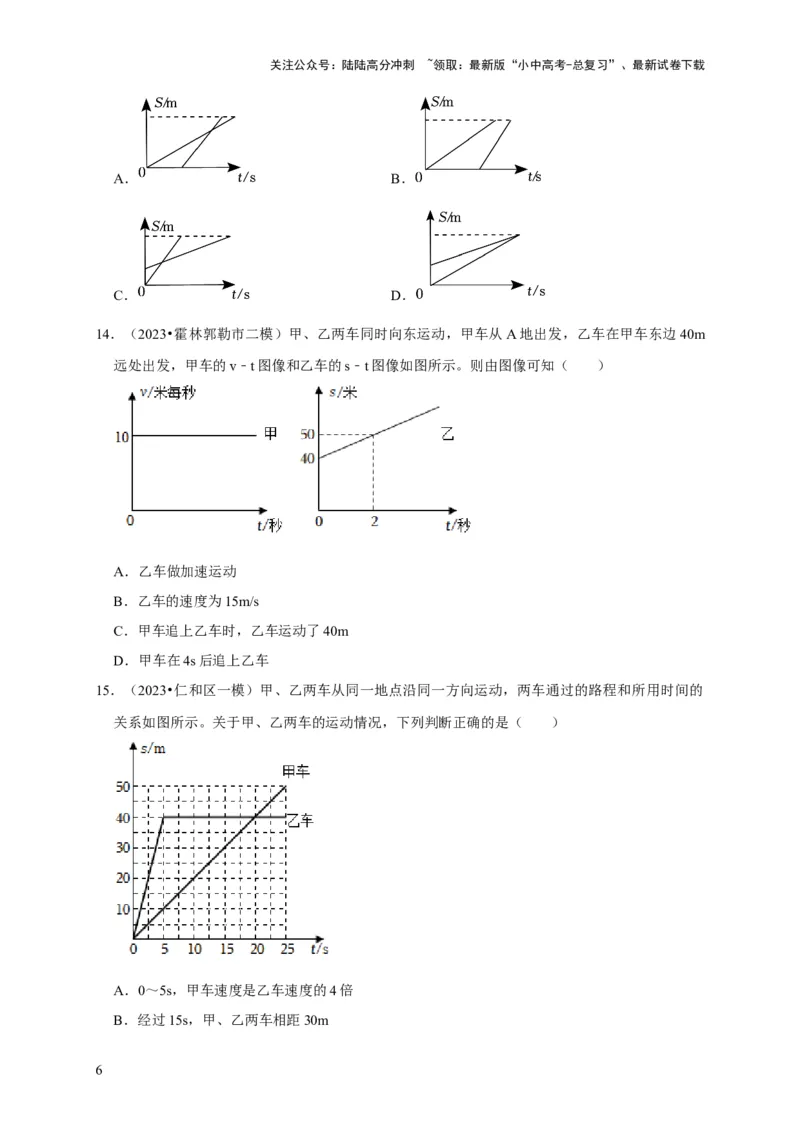

14．（2023•霍林郭勒市二模）甲、乙两车同时向东运动，甲车从A地出发，乙车在甲车东边40m
远处出发，甲车的v﹣t图像和乙车的s﹣t图像如图所示。则由图像可知（ ）
A．乙车做加速运动
B．乙车的速度为15m/s
C．甲车追上乙车时，乙车运动了40m
D．甲车在4s后追上乙车
15．（2023•仁和区一模）甲、乙两车从同一地点沿同一方向运动，两车通过的路程和所用时间的
关系如图所示。关于甲、乙两车的运动情况，下列判断正确的是（ ）
A．0～5s，甲车速度是乙车速度的4倍
B．经过15s，甲、乙两车相距30m
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
C．经过18s，甲、乙两车相距4m
D．5～25s，乙车做匀速直线运动

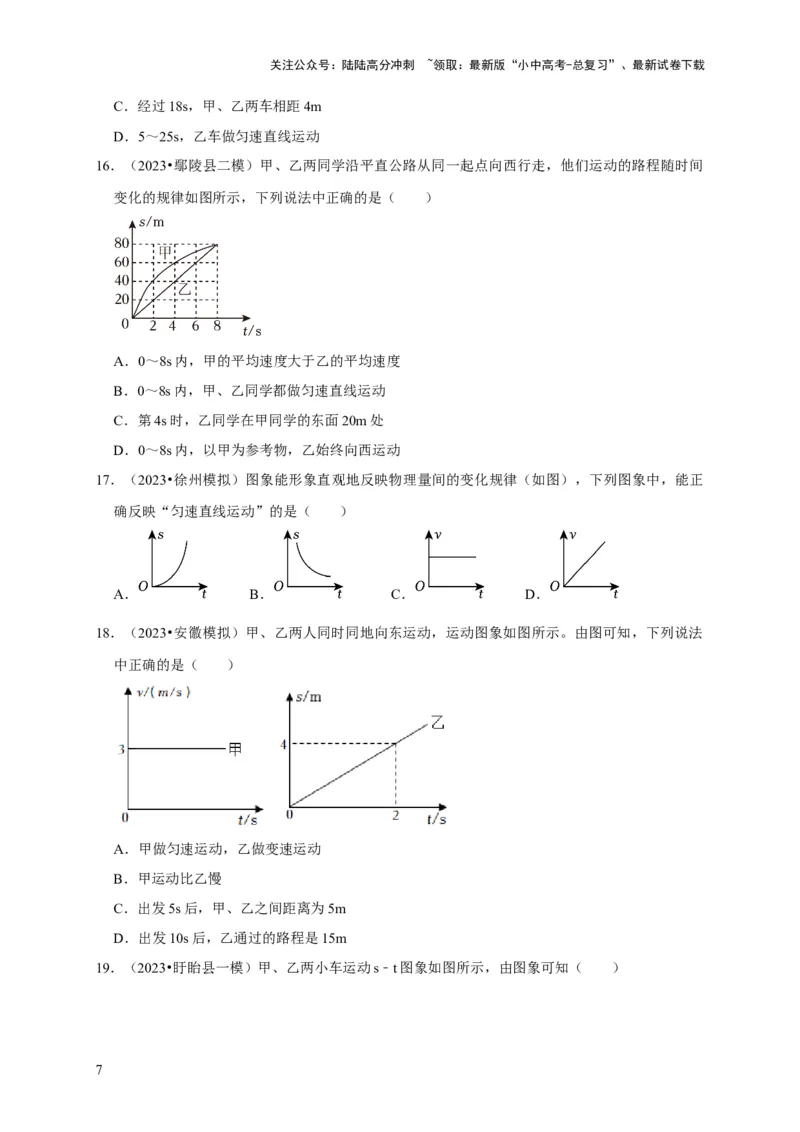

16．（2023•鄢陵县二模）甲、乙两同学沿平直公路从同一起点向西行走，他们运动的路程随时间
变化的规律如图所示，下列说法中正确的是（ ）
A．0～8s内，甲的平均速度大于乙的平均速度
B．0～8s内，甲、乙同学都做匀速直线运动
C．第4s时，乙同学在甲同学的东面20m处
D．0～8s内，以甲为参考物，乙始终向西运动
17．（2023•徐州模拟）图象能形象直观地反映物理量间的变化规律（如图），下列图象中，能正
确反映“匀速直线运动”的是（ ）
A． B． C． D．
18．（2023•安徽模拟）甲、乙两人同时同地向东运动，运动图象如图所示。由图可知，下列说法
中正确的是（ ）
A．甲做匀速运动，乙做变速运动
B．甲运动比乙慢
C．出发5s后，甲、乙之间距离为5m
D．出发10s后，乙通过的路程是15m

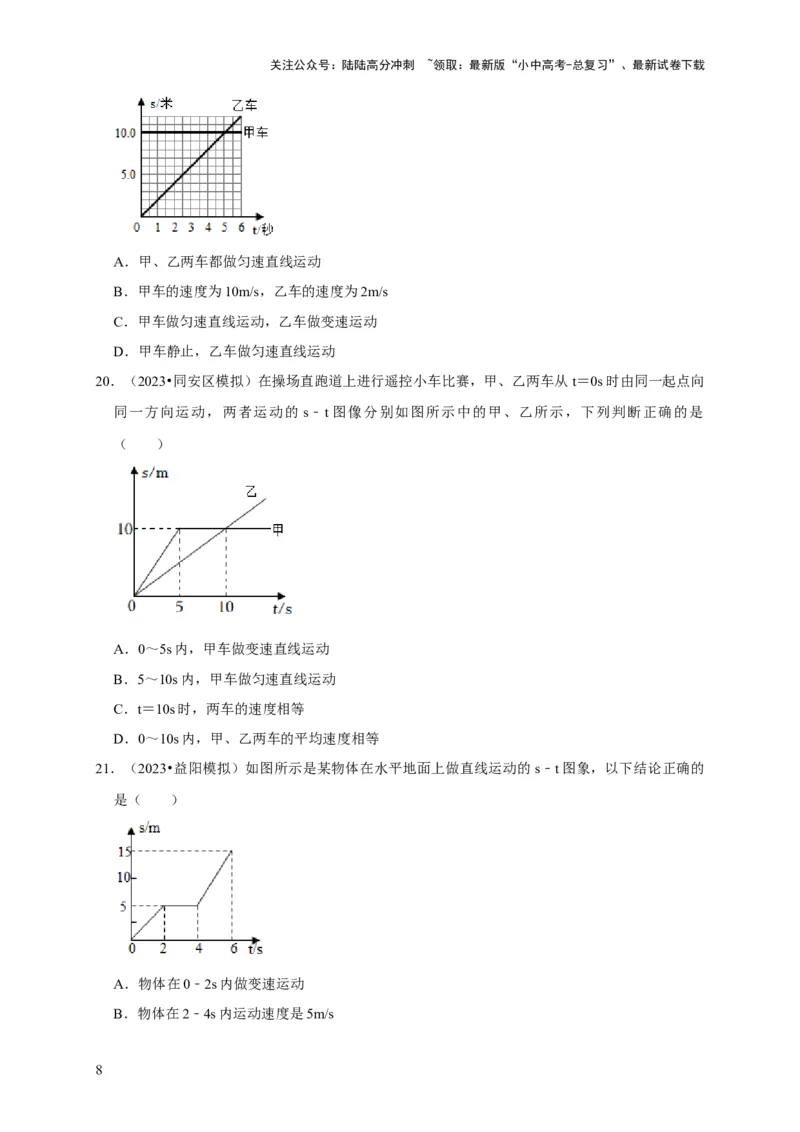

19．（2023•盱眙县一模）甲、乙两小车运动s﹣t图象如图所示，由图象可知（ ）
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．甲、乙两车都做匀速直线运动
B．甲车的速度为10m/s，乙车的速度为2m/s
C．甲车做匀速直线运动，乙车做变速运动
D．甲车静止，乙车做匀速直线运动
20．（2023•同安区模拟）在操场直跑道上进行遥控小车比赛，甲、乙两车从 t＝0s时由同一起点向
同一方向运动，两者运动的 s﹣t 图像分别如图所示中的甲、乙所示，下列判断正确的是
（ ）
A．0～5s内，甲车做变速直线运动
B．5～10s内，甲车做匀速直线运动
C．t＝10s时，两车的速度相等
D．0～10s内，甲、乙两车的平均速度相等
21．（2023•益阳模拟）如图所示是某物体在水平地面上做直线运动的 s﹣t图象，以下结论正确的
是（ ）
A．物体在0﹣2s内做变速运动
B．物体在2﹣4s内运动速度是5m/s
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

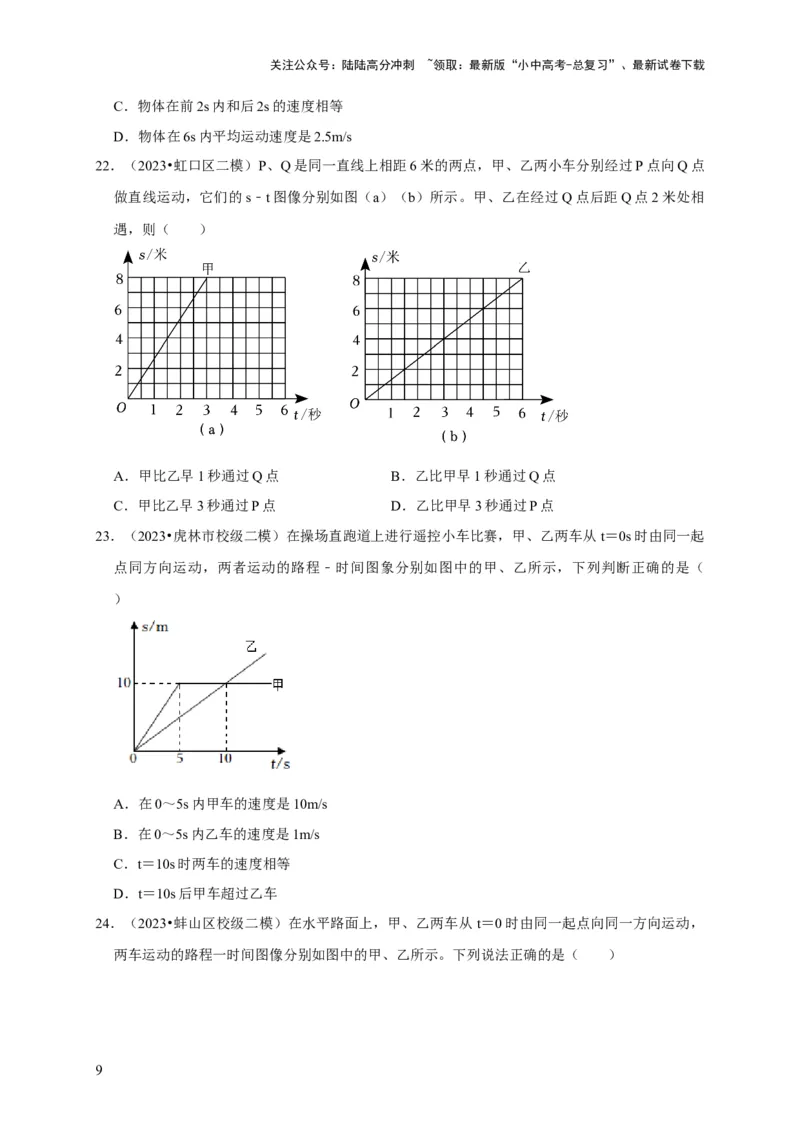

C．物体在前2s内和后2s的速度相等
D．物体在6s内平均运动速度是2.5m/s
22．（2023•虹口区二模）P、Q是同一直线上相距6米的两点，甲、乙两小车分别经过P点向Q点
做直线运动，它们的s﹣t图像分别如图（a）（b）所示。甲、乙在经过Q点后距Q点2米处相
遇，则（ ）
A．甲比乙早1秒通过Q点 B．乙比甲早1秒通过Q点
C．甲比乙早3秒通过P点 D．乙比甲早3秒通过P点
23．（2023•虎林市校级二模）在操场直跑道上进行遥控小车比赛，甲、乙两车从 t＝0s时由同一起
点同方向运动，两者运动的路程﹣时间图象分别如图中的甲、乙所示，下列判断正确的是（
）
A．在0～5s内甲车的速度是10m/s
B．在0～5s内乙车的速度是1m/s
C．t＝10s时两车的速度相等
D．t＝10s后甲车超过乙车

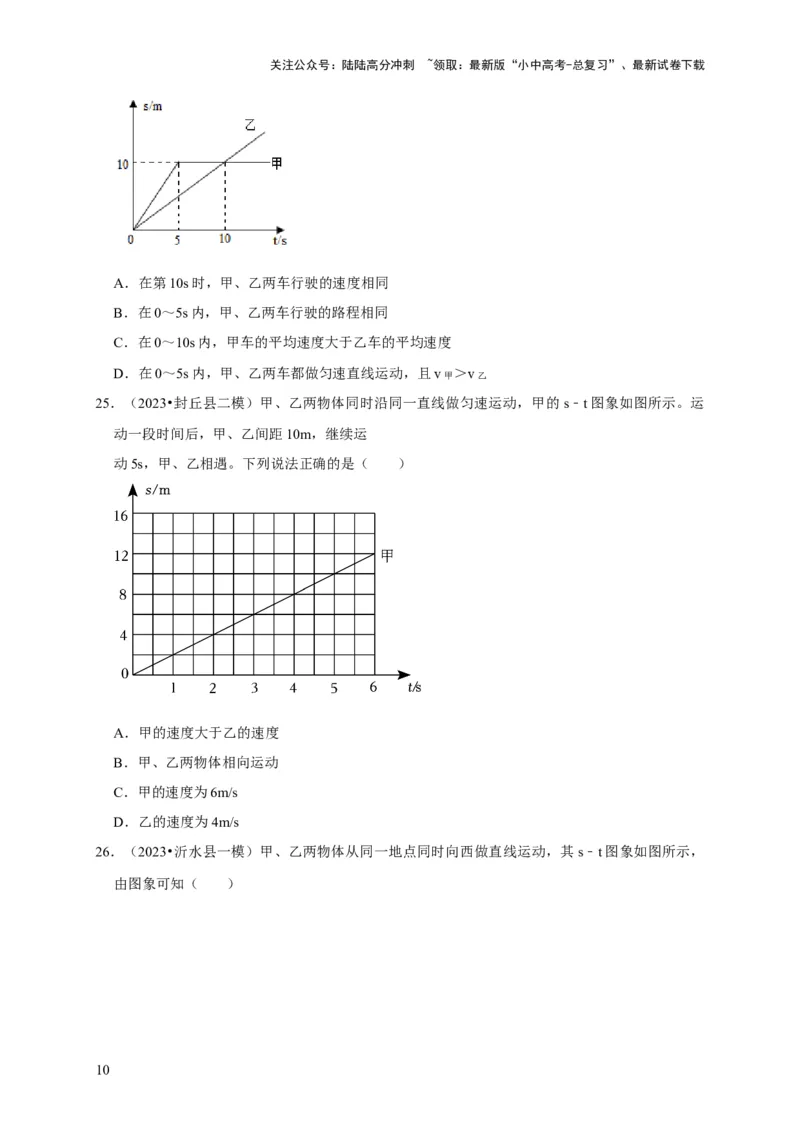

24．（2023•蚌山区校级二模）在水平路面上，甲、乙两车从 t＝0时由同一起点向同一方向运动，
两车运动的路程一时间图像分别如图中的甲、乙所示。下列说法正确的是（ ）
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．在第10s时，甲、乙两车行驶的速度相同
B．在0～5s内，甲、乙两车行驶的路程相同
C．在0～10s内，甲车的平均速度大于乙车的平均速度
D．在0～5s内，甲、乙两车都做匀速直线运动，且v甲 ＞v乙
25．（2023•封丘县二模）甲、乙两物体同时沿同一直线做匀速运动，甲的 s﹣t图象如图所示。运
动一段时间后，甲、乙间距10m，继续运
动5s，甲、乙相遇。下列说法正确的是（ ）
A．甲的速度大于乙的速度
B．甲、乙两物体相向运动
C．甲的速度为6m/s
D．乙的速度为4m/s

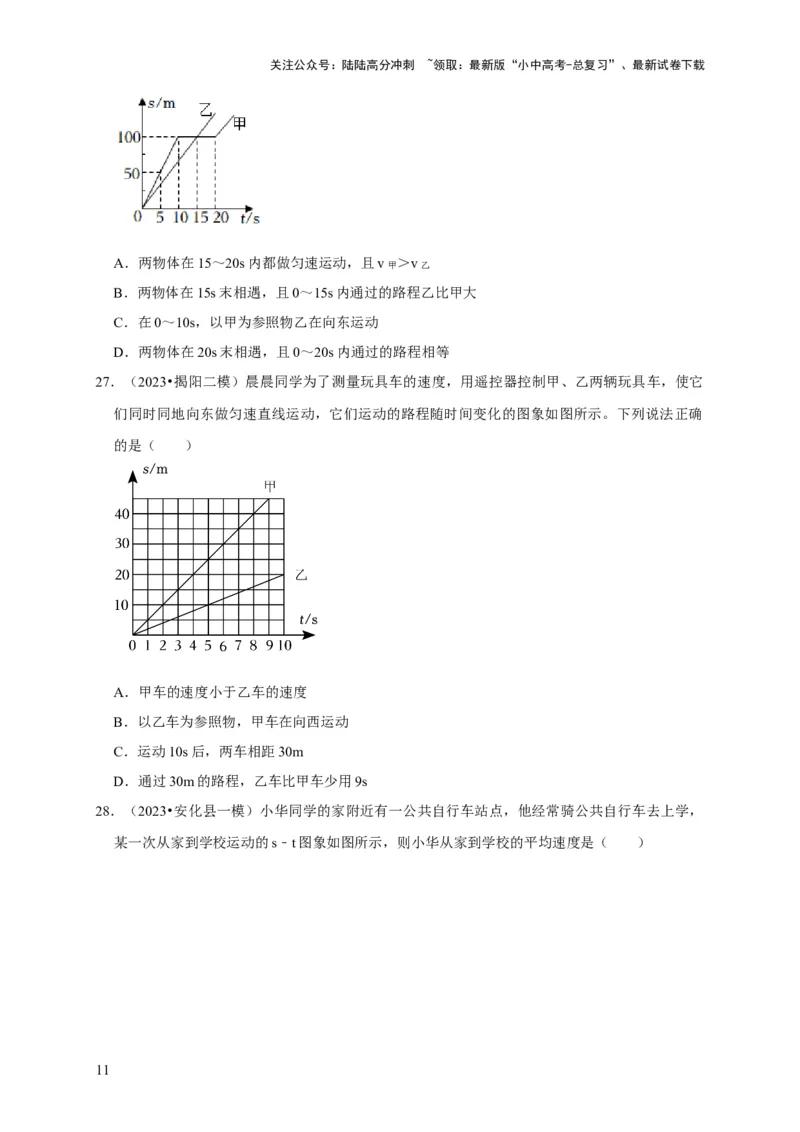

26．（2023•沂水县一模）甲、乙两物体从同一地点同时向西做直线运动，其s﹣t图象如图所示，
由图象可知（ ）
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．两物体在15～20s内都做匀速运动，且v甲 ＞v乙
B．两物体在15s末相遇，且0～15s内通过的路程乙比甲大
C．在0～10s，以甲为参照物乙在向东运动
D．两物体在20s末相遇，且0～20s内通过的路程相等
27．（2023•揭阳二模）晨晨同学为了测量玩具车的速度，用遥控器控制甲、乙两辆玩具车，使它
们同时同地向东做匀速直线运动，它们运动的路程随时间变化的图象如图所示。下列说法正确
的是（ ）
A．甲车的速度小于乙车的速度
B．以乙车为参照物，甲车在向西运动
C．运动10s后，两车相距30m
D．通过30m的路程，乙车比甲车少用9s
28．（2023•安化县一模）小华同学的家附近有一公共自行车站点，他经常骑公共自行车去上学，
某一次从家到学校运动的s﹣t图象如图所示，则小华从家到学校的平均速度是（ ）
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载

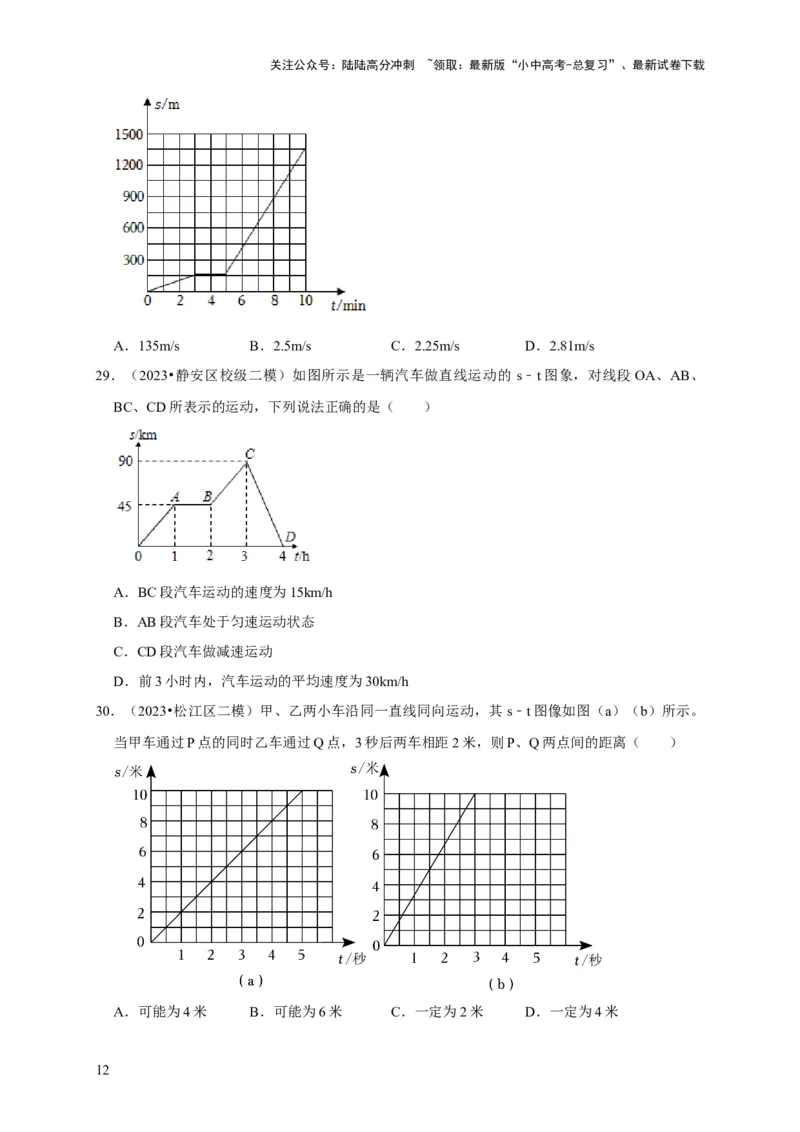

A．135m/s B．2.5m/s C．2.25m/s D．2.81m/s
29．（2023•静安区校级二模）如图所示是一辆汽车做直线运动的 s﹣t图象，对线段OA、AB、
BC、CD所表示的运动，下列说法正确的是（ ）
A．BC段汽车运动的速度为15km/h
B．AB段汽车处于匀速运动状态
C．CD段汽车做减速运动
D．前3小时内，汽车运动的平均速度为30km/h
30．（2023•松江区二模）甲、乙两小车沿同一直线同向运动，其 s﹣t图像如图（a）（b）所示。
当甲车通过P点的同时乙车通过Q点，3秒后两车相距2米，则P、Q两点间的距离（ ）
A．可能为4米 B．可能为6米 C．一定为2米 D．一定为4米
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
