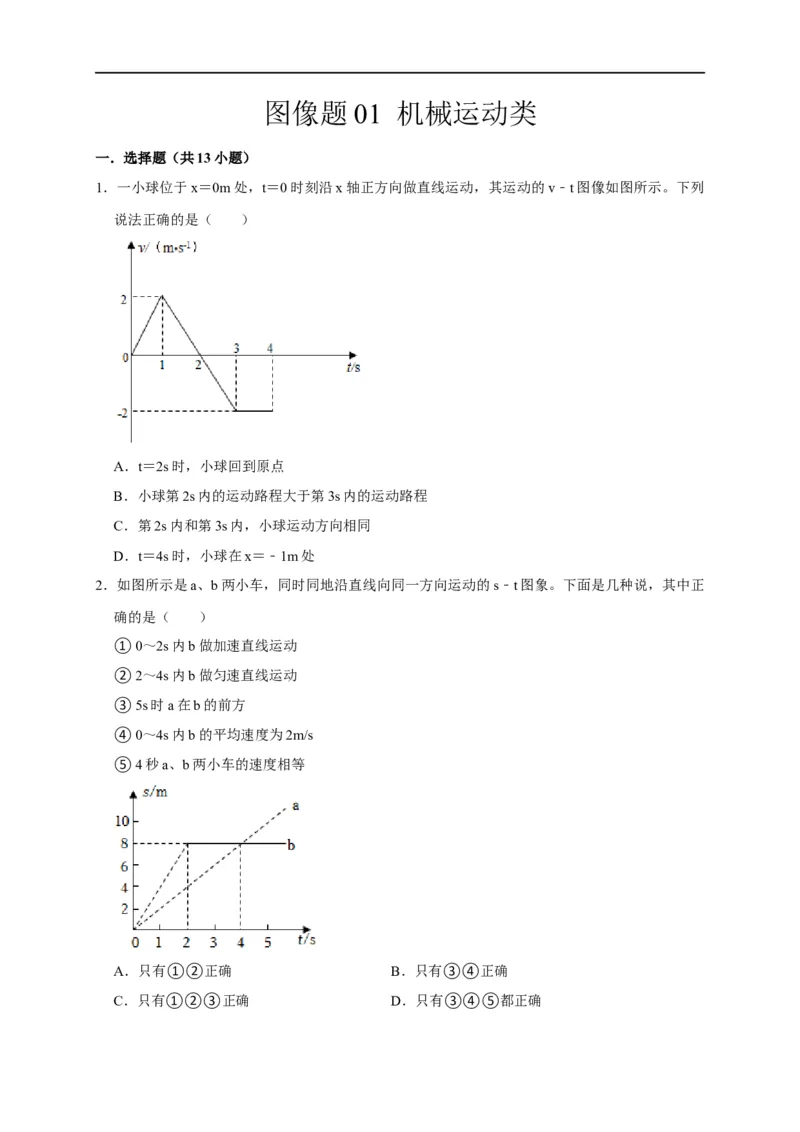

图像题 01 机械运动类
一．选择题（共13小题）
1．一小球位于x＝0m处，t＝0时刻沿x轴正方向做直线运动，其运动的v﹣t图像如图所示。下列
说法正确的是（ ）
A．t＝2s时，小球回到原点
B．小球第2s内的运动路程大于第3s内的运动路程
C．第2s内和第3s内，小球运动方向相同
D．t＝4s时，小球在x＝﹣1m处
2．如图所示是a、b两小车，同时同地沿直线向同一方向运动的s﹣t图象。下面是几种说，其中正
确的是（ ）
①0～2s内b做加速直线运动
②2～4s内b做匀速直线运动
③5s时a在b的前方
④0～4s内b的平均速度为2m/s
⑤4秒a、b两小车的速度相等
A．只有①②正确 B．只有③④正确

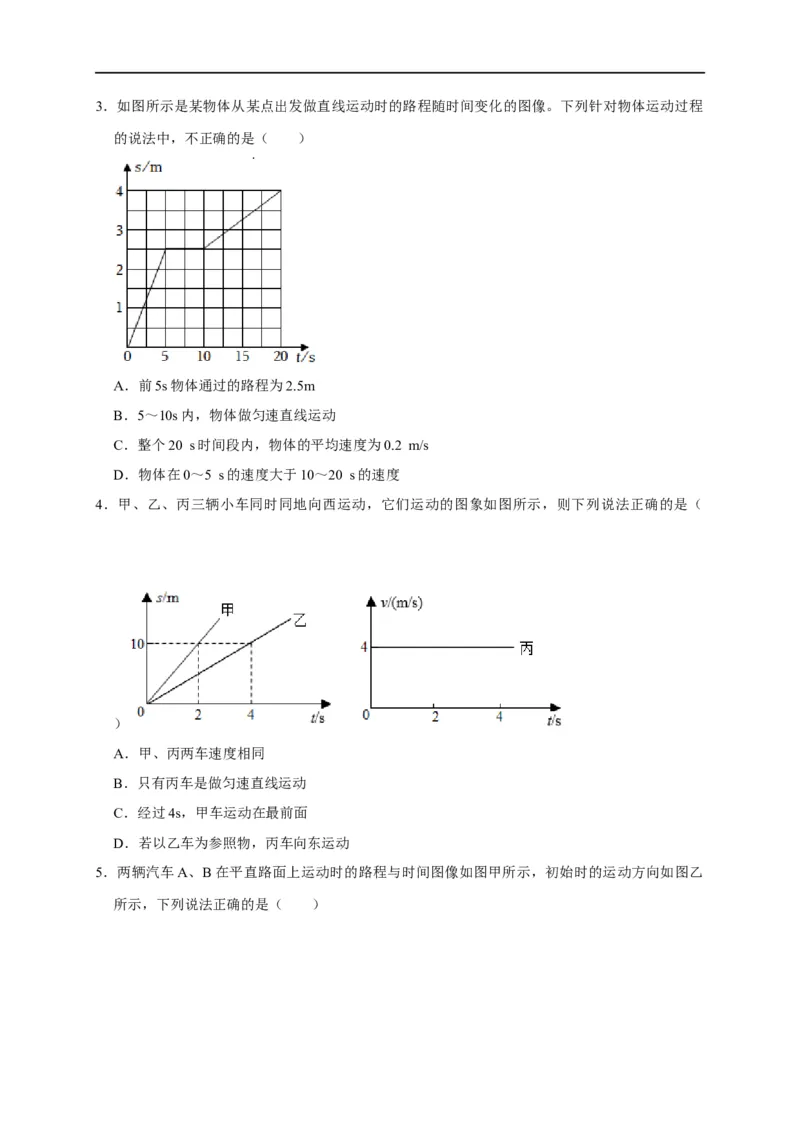

C．只有①②③正确 D．只有③④⑤都正确3．如图所示是某物体从某点出发做直线运动时的路程随时间变化的图像。下列针对物体运动过程
的说法中，不正确的是（ ）
A．前5s物体通过的路程为2.5m
B．5～10s内，物体做匀速直线运动
C．整个20 s时间段内，物体的平均速度为0.2 m/s
D．物体在0～5 s的速度大于10～20 s的速度
4．甲、乙、丙三辆小车同时同地向西运动，它们运动的图象如图所示，则下列说法正确的是（
）
A．甲、丙两车速度相同
B．只有丙车是做匀速直线运动
C．经过4s，甲车运动在最前面
D．若以乙车为参照物，丙车向东运动

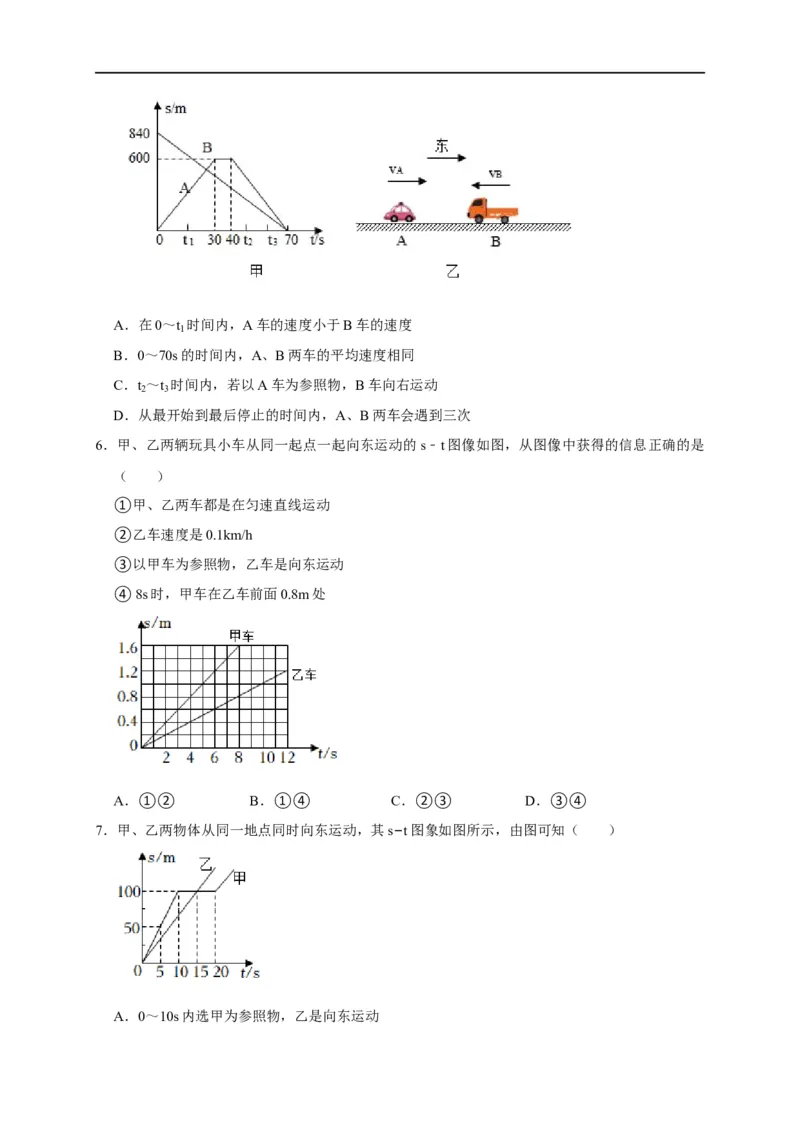

5．两辆汽车A、B在平直路面上运动时的路程与时间图像如图甲所示，初始时的运动方向如图乙
所示，下列说法正确的是（ ）A．在0～t 时间内，A车的速度小于B车的速度
1
B．0～70s的时间内，A、B两车的平均速度相同
C．t ～t 时间内，若以A车为参照物，B车向右运动
2 3
D．从最开始到最后停止的时间内，A、B两车会遇到三次

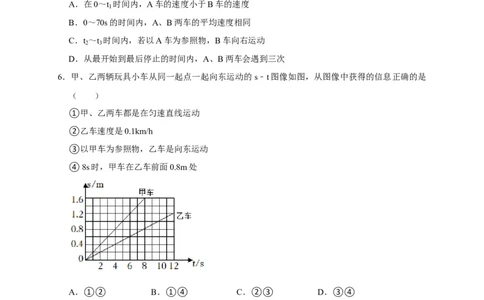

6．甲、乙两辆玩具小车从同一起点一起向东运动的s﹣t图像如图，从图像中获得的信息正确的是
（ ）
①甲、乙两车都是在匀速直线运动
②乙车速度是0.1km/h
③以甲车为参照物，乙车是向东运动
④8s时，甲车在乙车前面0.8m处
A．①② B．①④ C．②③ D．③④
7．甲、乙两物体从同一地点同时向东运动，其s−t图象如图所示，由图可知（ ）
A．0～10s内选甲为参照物，乙是向东运动B．在10s～20s期间甲物体做匀速直线运动
C．在18s末，甲、乙两物体相距20m
D．在0～20s内甲的平均速度大于乙的平均速度

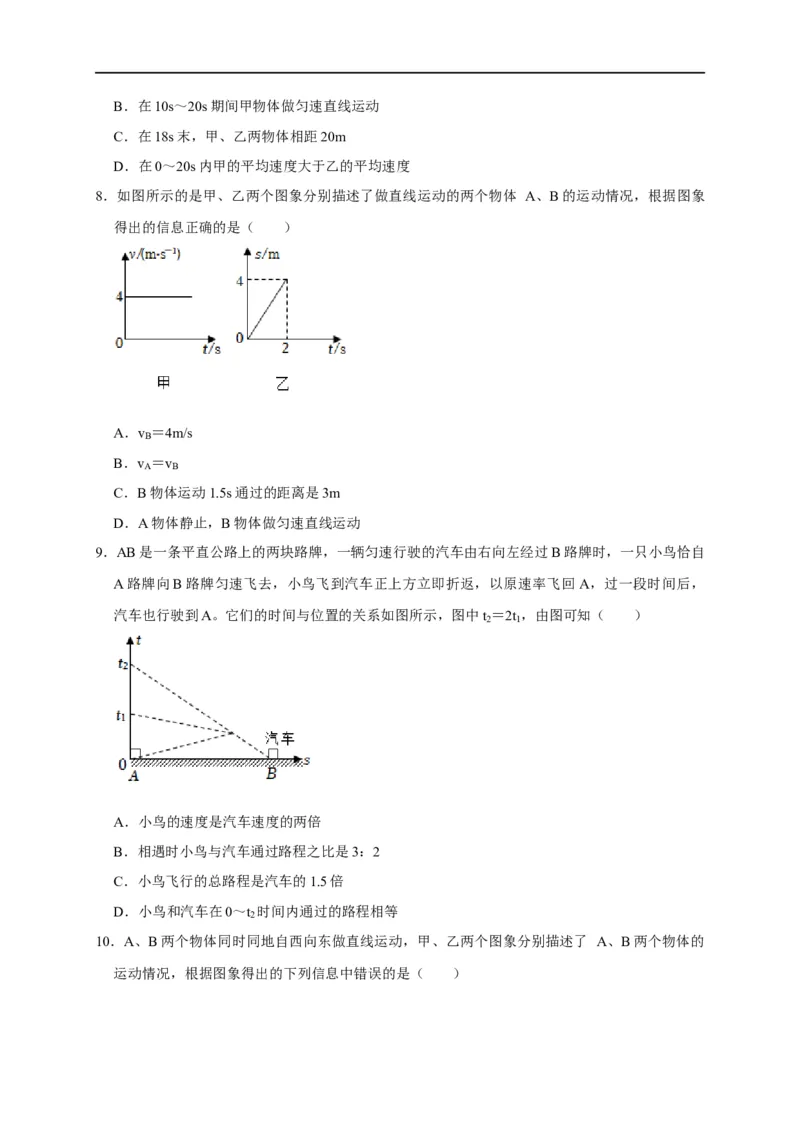

8．如图所示的是甲、乙两个图象分别描述了做直线运动的两个物体 A、B的运动情况，根据图象
得出的信息正确的是（ ）
A．v ＝4m/s
B
B．v ＝v
A B
C．B物体运动1.5s通过的距离是3m
D．A物体静止，B物体做匀速直线运动
9．AB是一条平直公路上的两块路牌，一辆匀速行驶的汽车由右向左经过B路牌时，一只小鸟恰自
A路牌向B路牌匀速飞去，小鸟飞到汽车正上方立即折返，以原速率飞回A，过一段时间后，
汽车也行驶到A。它们的时间与位置的关系如图所示，图中t ＝2t ，由图可知（ ）
2 1
A．小鸟的速度是汽车速度的两倍
B．相遇时小鸟与汽车通过路程之比是3：2
C．小鸟飞行的总路程是汽车的1.5倍
D．小鸟和汽车在0～t 时间内通过的路程相等
2

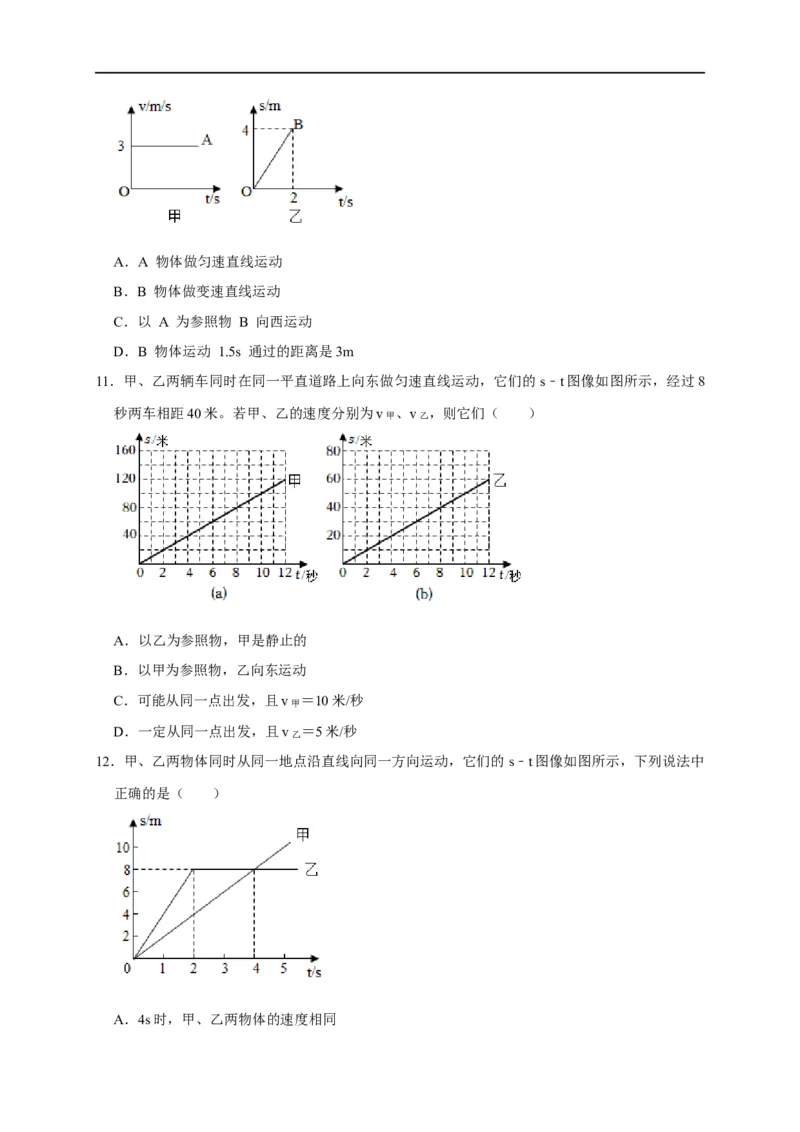

10．A、B两个物体同时同地自西向东做直线运动，甲、乙两个图象分别描述了 A、B两个物体的
运动情况，根据图象得出的下列信息中错误的是（ ）A．A 物体做匀速直线运动
B．B 物体做变速直线运动
C．以 A 为参照物 B 向西运动
D．B 物体运动 1.5s 通过的距离是3m
11．甲、乙两辆车同时在同一平直道路上向东做匀速直线运动，它们的s﹣t图像如图所示，经过8
秒两车相距40米。若甲、乙的速度分别为v甲 、v乙 ，则它们（ ）
A．以乙为参照物，甲是静止的
B．以甲为参照物，乙向东运动
C．可能从同一点出发，且v甲 ＝10米/秒
D．一定从同一点出发，且v乙 ＝5米/秒
12．甲、乙两物体同时从同一地点沿直线向同一方向运动，它们的 s﹣t图像如图所示，下列说法中
正确的是（ ）
A．4s时，甲、乙两物体的速度相同B．在2～4s内，乙物体做匀速直线运动
C．0～4s内，乙物体的平均速度为2ms
D．在0～2s内，甲、乙两物体都做匀速直线运动，且v甲 ＞v乙

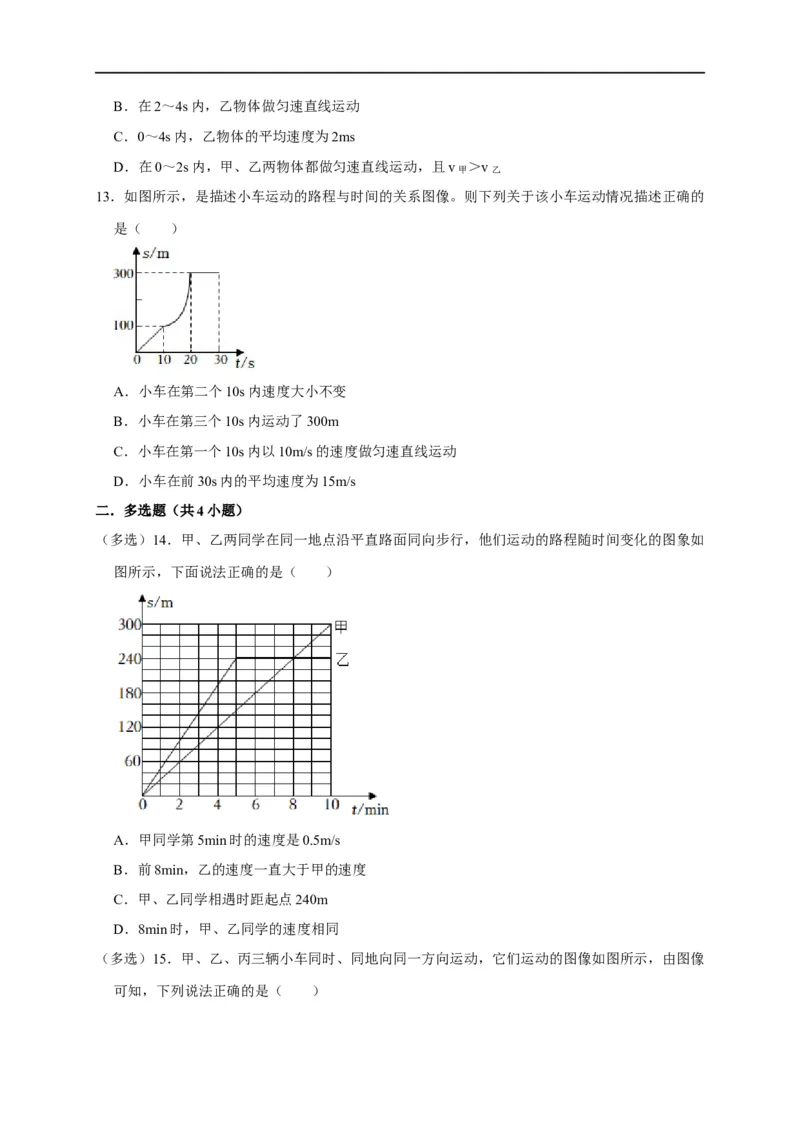

13．如图所示，是描述小车运动的路程与时间的关系图像。则下列关于该小车运动情况描述正确的
是（ ）
A．小车在第二个10s内速度大小不变
B．小车在第三个10s内运动了300m
C．小车在第一个10s内以10m/s的速度做匀速直线运动
D．小车在前30s内的平均速度为15m/s
二．多选题（共4小题）
（多选）14．甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的图象如
图所示，下面说法正确的是（ ）
A．甲同学第5min时的速度是0.5m/s
B．前8min，乙的速度一直大于甲的速度
C．甲、乙同学相遇时距起点240m
D．8min时，甲、乙同学的速度相同

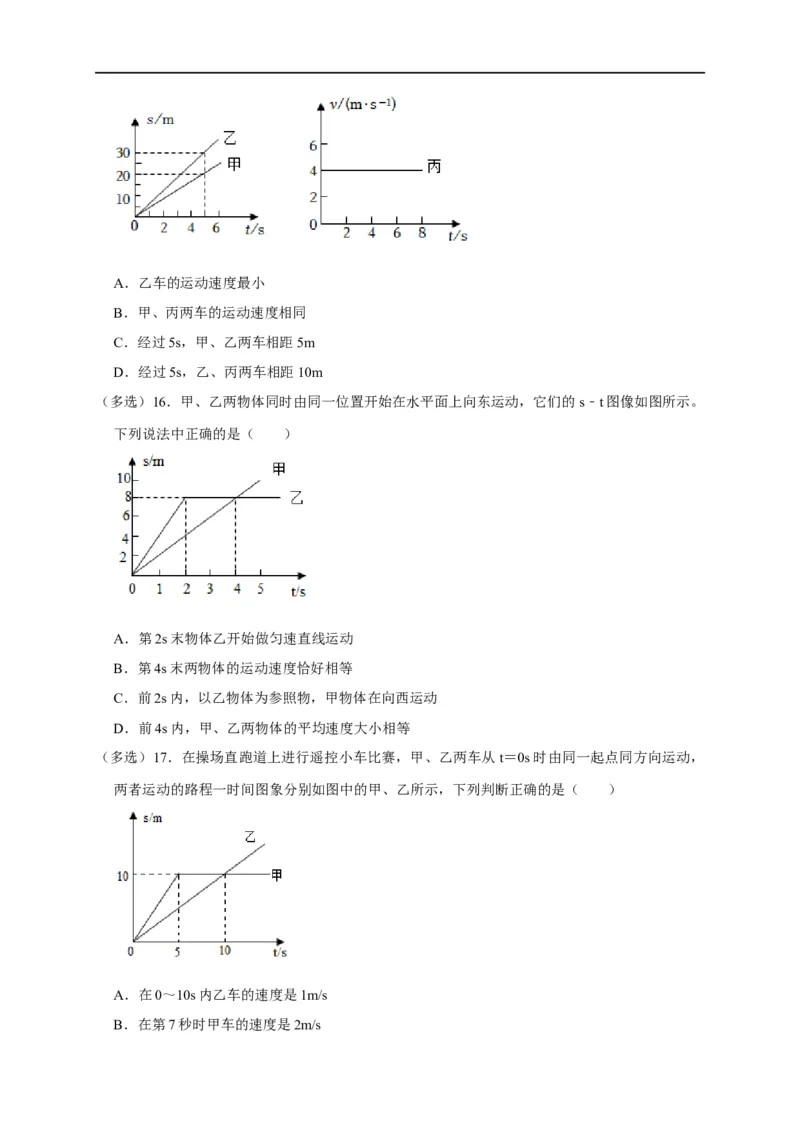

（多选）15．甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像
可知，下列说法正确的是（ ）A．乙车的运动速度最小
B．甲、丙两车的运动速度相同
C．经过5s，甲、乙两车相距5m
D．经过5s，乙、丙两车相距10m
（多选）16．甲、乙两物体同时由同一位置开始在水平面上向东运动，它们的 s﹣t图像如图所示。
下列说法中正确的是（ ）
A．第2s末物体乙开始做匀速直线运动
B．第4s末两物体的运动速度恰好相等
C．前2s内，以乙物体为参照物，甲物体在向西运动
D．前4s内，甲、乙两物体的平均速度大小相等
（多选）17．在操场直跑道上进行遥控小车比赛，甲、乙两车从t＝0s时由同一起点同方向运动，
两者运动的路程一时间图象分别如图中的甲、乙所示，下列判断正确的是（ ）
A．在0～10s内乙车的速度是1m/s
B．在第7秒时甲车的速度是2m/sC．t＝10s时两车的速度相等
D．t＝10s后乙车超过甲车
三．填空题（共2小题）

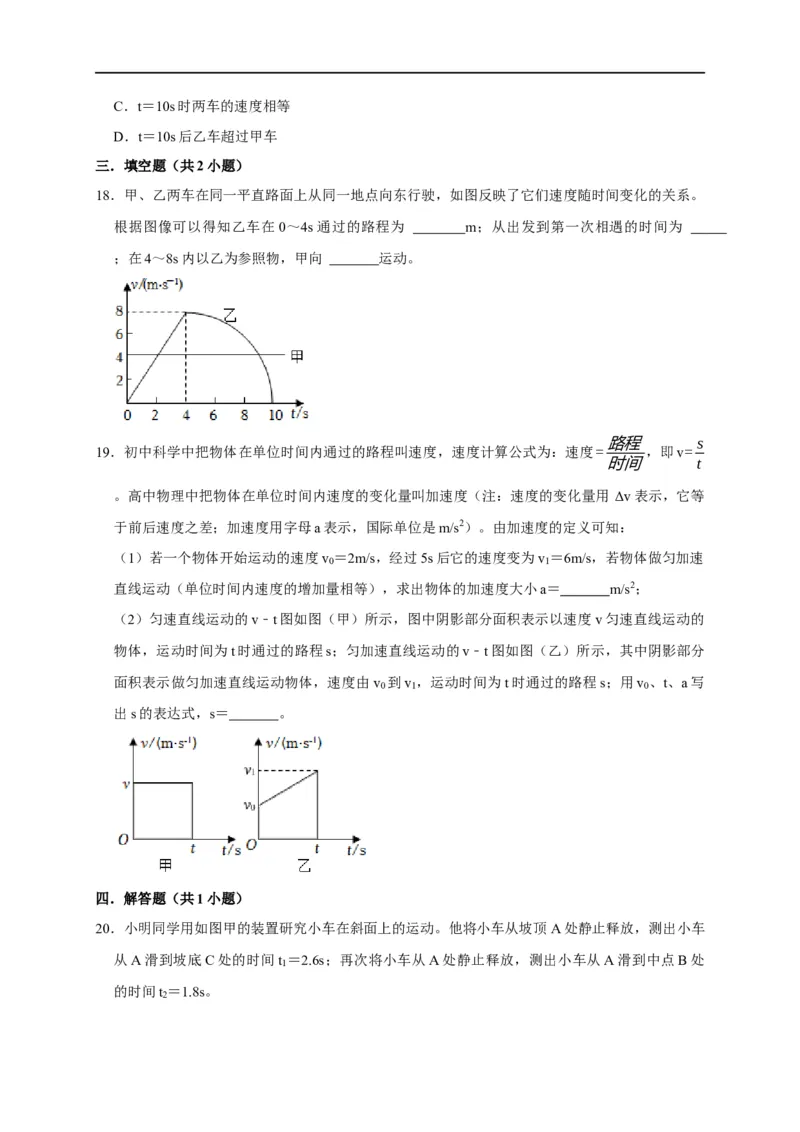

18．甲、乙两车在同一平直路面上从同一地点向东行驶，如图反映了它们速度随时间变化的关系。
根据图像可以得知乙车在0～4s通过的路程为 m；从出发到第一次相遇的时间为
；在4～8s内以乙为参照物，甲向 运动。
路程 s
19．初中科学中把物体在单位时间内通过的路程叫速度，速度计算公式为：速度= ，即v=
时间 t
。高中物理中把物体在单位时间内速度的变化量叫加速度（注：速度的变化量用 Δv表示，它等
于前后速度之差；加速度用字母a表示，国际单位是m/s2）。由加速度的定义可知：
（1）若一个物体开始运动的速度v ＝2m/s，经过5s后它的速度变为v ＝6m/s，若物体做匀加速
0 1
直线运动（单位时间内速度的增加量相等），求出物体的加速度大小a＝ m/s2；
（2）匀速直线运动的v﹣t图如图（甲）所示，图中阴影部分面积表示以速度 v匀速直线运动的
物体，运动时间为t时通过的路程s；匀加速直线运动的v﹣t图如图（乙）所示，其中阴影部分
面积表示做匀加速直线运动物体，速度由v 到v ，运动时间为t时通过的路程s；用v 、t、a写
0 1 0
出s的表达式，s＝ 。
四．解答题（共1小题）

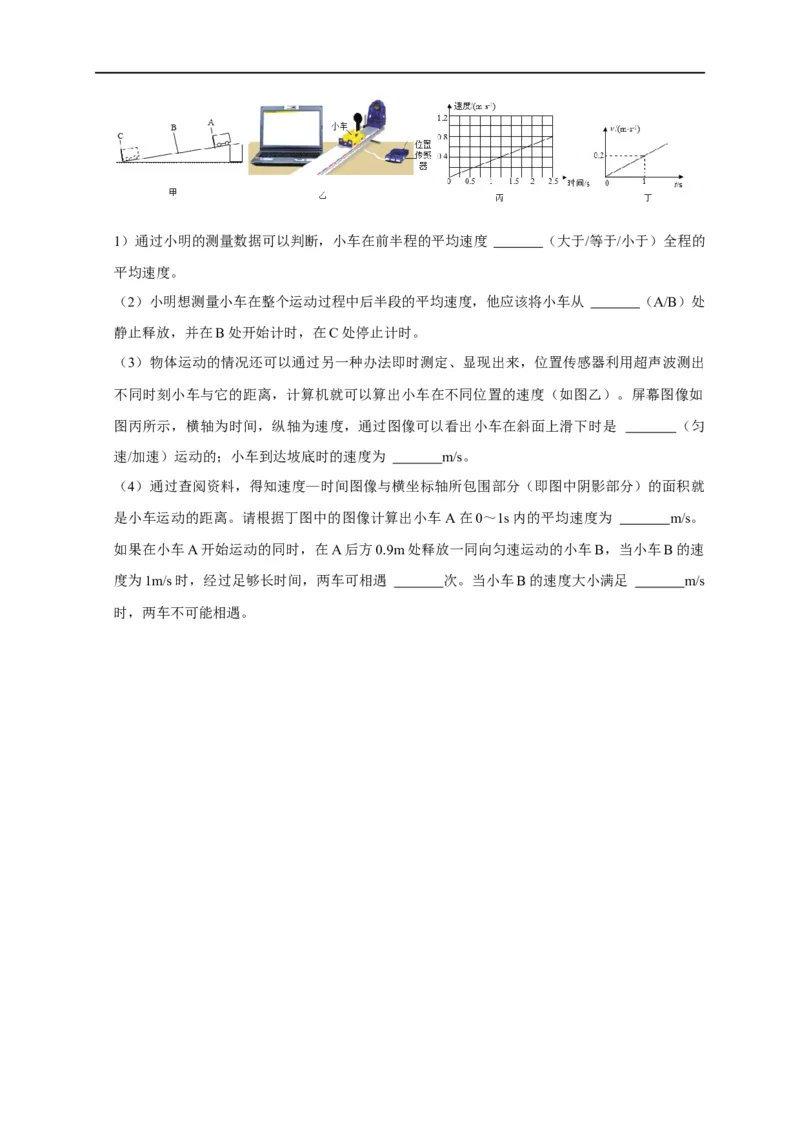

20．小明同学用如图甲的装置研究小车在斜面上的运动。他将小车从坡顶A处静止释放，测出小车
从A滑到坡底C处的时间t ＝2.6s；再次将小车从A处静止释放，测出小车从A滑到中点B处
1
的时间t ＝1.8s。
21）通过小明的测量数据可以判断，小车在前半程的平均速度 （大于/等于/小于）全程的
平均速度。
（2）小明想测量小车在整个运动过程中后半段的平均速度，他应该将小车从 （A/B）处
静止释放，并在B处开始计时，在C处停止计时。
（3）物体运动的情况还可以通过另一种办法即时测定、显现出来，位置传感器利用超声波测出
不同时刻小车与它的距离，计算机就可以算出小车在不同位置的速度（如图乙）。屏幕图像如
图丙所示，横轴为时间，纵轴为速度，通过图像可以看出小车在斜面上滑下时是 （匀
速/加速）运动的；小车到达坡底时的速度为 m/s。
（4）通过查阅资料，得知速度—时间图像与横坐标轴所包围部分（即图中阴影部分）的面积就
是小车运动的距离。请根据丁图中的图像计算出小车 A在0～1s内的平均速度为 m/s。
如果在小车A开始运动的同时，在A后方0.9m处释放一同向匀速运动的小车B，当小车B的速
度为1m/s时，经过足够长时间，两车可相遇 次。当小车B的速度大小满足 m/s
时，两车不可能相遇。
